BTTC200BK - Empfänger NEDIS - Kostenlose Bedienungsanleitung

Marke	Nedis
Modell	BTTC200BK
Produkttyp	Bluetooth-Empfänger / -Sender
Verwendungszweck	Drahtlose Audioübertragung zwischen Geräten
Bluetooth-Version	5.0
Bluetooth-Reichweite	Bis zu 10 Meter
Bluetooth-Profile	A2DP
Unterstützte Audio-Codecs	SBC, aptX, aptX Low Latency
Stromversorgung	5 V DC / 1 A (über Micro-USB)
Batterietyp	Integrierter Lithium-Polymer-Akku
Akkukapazität	450 mAh
Akkulaufzeit im Sendebetrieb	Bis zu 22 Stunden
Standby-Zeit	Bis zu 48 Stunden
Ladezeit	Bis zu 2 Stunden
Audioanschlüsse	AUX 3,5 mm (Eingang/Ausgang), optischer SPDIF (Eingang/Ausgang)
Ladeanschluss	Micro USB
Hauptfunktionen	Empfänger- und Sendermodus, Multipoint-Pairing (2 Geräte), Lautstärke-/Titelsteuerung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Nicht Wasser, Feuchtigkeit oder Hitze aussetzen. Nicht zerlegen. Nur mit einem 5V/1A-Adapter verwenden.
Ersatzteile und Reparierbarkeit	Reparatur nur durch qualifizierten Techniker. Keine Ersatzteile im Lieferumfang.
Verpackungsinhalt	Netzadapter nicht enthalten. Kabel: Audio 3,5 mm, RCA auf 3,5 mm, USB-Ladekabel, optisches SPDIF.

Häufig gestellte Fragen - BTTC200BK NEDIS

Wie lade ich den Nedis BTTC200BK?

Schließen Sie das mitgelieferte Micro-USB-Kabel an den Ladeanschluss des Produkts an und stecken Sie das andere Ende in ein 5V/1A-Netzteil (nicht im Lieferumfang), das an eine Steckdose angeschlossen ist. Die rote LED leuchtet während des Ladevorgangs und erlischt, wenn der Akku voll ist.

Wie verwende ich den BTTC200BK im Bluetooth-Empfängermodus?

Stellen Sie den Schalter AUX/SPDIF auf die gewünschte Position (AUX oder SPDIF), stellen Sie den Modusschalter auf RX und schließen Sie das entsprechende Audiokabel an Ihr Audioausgabegerät (Lautsprecher, Verstärker) an. Schalten Sie das Produkt ein, aktivieren Sie Bluetooth auf Ihrer Quelle (Smartphone usw.) und drücken Sie die Bluetooth-Taste, um das Pairing zu starten. Wählen Sie 'BTTC200BK' aus der Liste.

Wie verwende ich den BTTC200BK im Bluetooth-Sendermodus?

Stellen Sie den Modusschalter auf TX, wählen Sie die Audioquelle über den AUX/SPDIF-Schalter aus und schließen Sie das Audiokabel Ihrer Quelle (TV, PC) an das Produkt an. Schalten Sie das Gerät ein und versetzen Sie Ihre Bluetooth-Kopfhörer oder Lautsprecher in den Pairing-Modus. Das Pairing erfolgt automatisch; eine durchgehend grüne LED zeigt den Erfolg an.

Wie kopple ich zwei Bluetooth-Geräte gleichzeitig?

Nachdem Sie das erste Gerät gekoppelt haben, drücken Sie erneut die Bluetooth-Taste (A5), um das Pairing des zweiten Geräts zu starten. Beide Geräte sollten weniger als einen Meter entfernt sein. Beide werden gleichzeitig verbunden. Wenn das Pairing fehlschlägt, starten Sie das Produkt neu.

Was tun, wenn das Pairing nicht funktioniert?

Stellen Sie sicher, dass sich die Geräte in einer Entfernung von weniger als 10 Metern ohne Hindernisse befinden. Versuchen Sie, die Liste der gekoppelten Geräte zu löschen, indem Sie die Bluetooth-Taste 8 Sekunden lang gedrückt halten (die LED blinkt zweimal). Starten Sie das Produkt neu und wiederholen Sie das Pairing.

Wie lange hält der Akku des BTTC200BK?

Die Akkulaufzeit im Sendebetrieb kann bei voller Ladung bis zu 22 Stunden betragen. Im Standby kann sie bis zu 48 Stunden betragen. Die Ladezeit beträgt etwa 2 Stunden.

Welche Audio-Codecs werden unterstützt?

Das Produkt unterstützt die Codecs SBC, aptX und aptX Low Latency für eine hochwertige Audioübertragung mit geringer Latenz.

Kann ich den BTTC200BK im Sendermodus mit einem Smartphone verwenden?

Nein, im Sendermodus (TX) können nur Kopfhörer oder ähnliche Audiogeräte verbunden werden. Smartphones können in diesem Modus nicht gekoppelt werden.

Wie trenne ich ein gekoppeltes Gerät?

Um ein einzelnes Gerät zu trennen, deaktivieren Sie Bluetooth auf diesem Gerät. Um alle Geräte zu trennen, halten Sie die Bluetooth-Taste 3 Sekunden lang gedrückt.

Welche wichtigen Sicherheitshinweise gibt es?

Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus. Zerlegen Sie es nicht. Verwenden Sie nur das empfohlene Netzteil (5V/1A). Werfen Sie den Akku nicht ins Feuer. Bei Beschädigung ersetzen Sie das Produkt sofort.

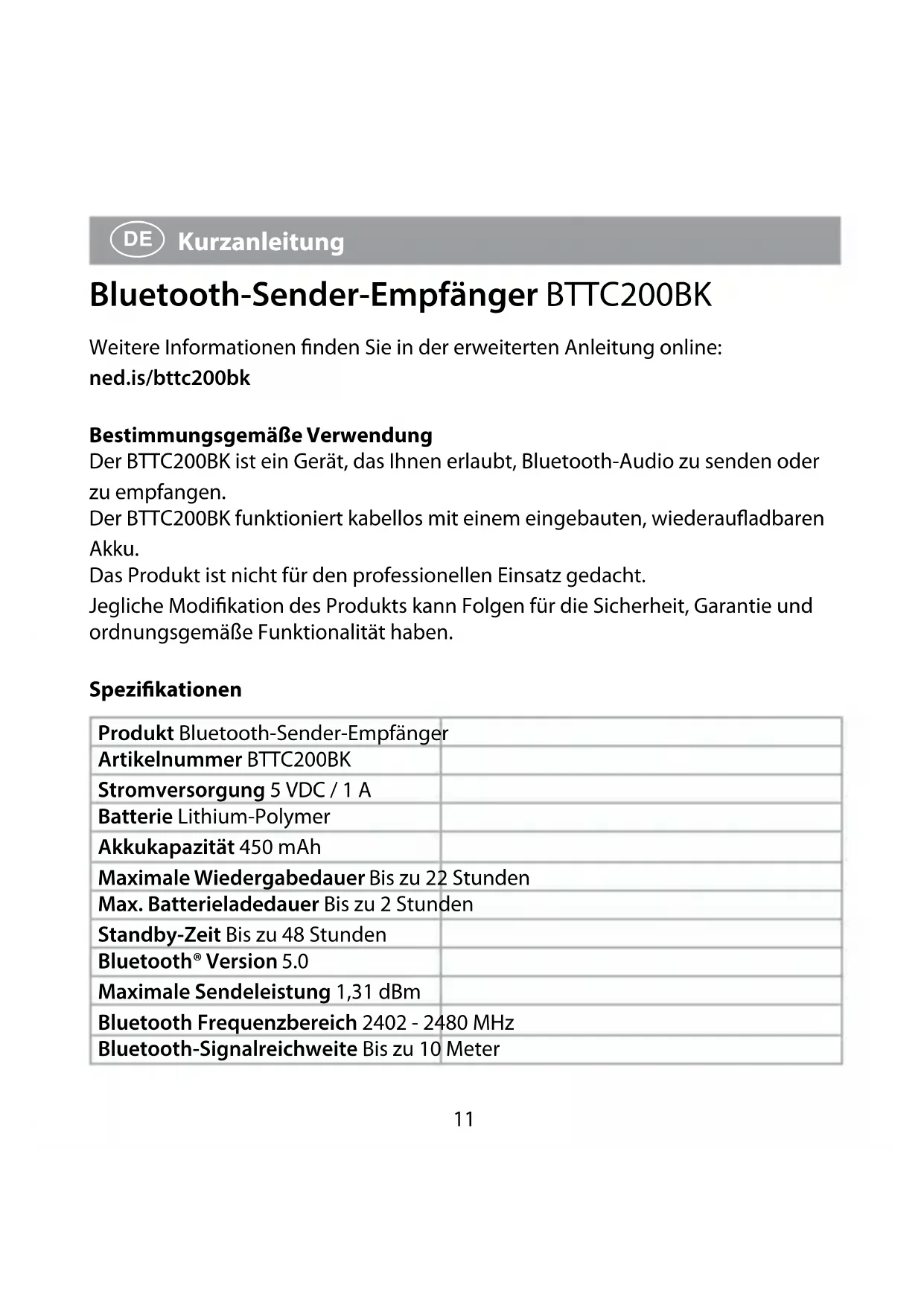

BEDIENUNGSANLEITUNG BTTC200BK NEDIS

Bluetooth-Sender-Empfänger BTTC200BK

Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/bttc200bk

Bestimmungsgemäß Verwendung

Der BTTC200BK ist ein Gerät, das Ihnen erlaubt, Bluetooth-Audio zu senden oder zu empfangen.

Der BTTC200BK Funktioniert kabellos mit einem eingebauten, wiederauffladbaren Akku.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäß Funktionalität haben.

Spezifikationen

Produkt Bluetooth-Sender-Empfänger
Artikelnummer BTTC200BK
Stromversorgung 5 VDC / 1 A
Batterie Lithium-Polymer
Akkukapazität 450 mAh
Maximale Wiedergabedauer Bis zu 22 Stunden
Max. Batterieladedauer Bis zu 2 Stunden
Standby-Zeit Bis zu 48 Stunden
Bluetooth® Version 5.0
Maximale Sendeleistung 1,31 dBm
Bluetooth Frequenzbereich 2402 - 2480 MHz
Bluetooth-Signalreichweite Bis zu 10 Meter
Bluetooth-Profile A2DP
Unterstützte Codec SBC / aptX	TM, aptX™ Low Latency
Anschlüsse AUX-Eingang/Ausgang
	SPDIF-Eingang
	SPDIF-Ausgang
	Micro-USB

Hauptbestandteile (Abbildung A)

1 AUX/SPDIF-Schalter
2 Lautstärke verringern / vorheriger Titel Taste
3 "Ein/Aus / Wiedergabe / Pause"-Taste
4 Lautstärke erhöhen / nächster Titel Taste

5 Bluetooth-Taste
6 Statusanzeige-LED
Modus-Schalter
8 AUX-Anschluss
9 SPDIF-Eingang (Tx)
10 SPDIF-Ausgang (Rx)
11 Mikro-USB Ladeanschluss

Hauptbestandteile (Abbildung B)

12 Stereo-Audiokabel 2x RCA-Stecker auf 3,5 mm Buchse
13 3,5 mm auf 3,5 mm Audiokabel Stecker zu Stecker

14 USB-Ladekabel
Optisches SPDIF-Audiokabel Stecker zu Stecker

Sicherheitshinweise

WARNING

• Vergewissern Sie sich, dass Sie die Anweisungen in thism Dokument vollständig gelesen und verstehen haben, bevor Sie das Produkt installmenten oder verwenden. Hebien Sie theses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in diesen Dokument beschreiben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.
• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Batterien oder Akkus)durfen nicht zerlegt, geöffnet oder zerstört werden.
• Setzen Sie Akkus oder Batterien keiner Hitze oder Feuer aus. Vermeiden Sie die Lagerung in direktem Sonnenlicht.
• Bewahren Sie die Original-Produktliteratur zum späteren Nachschlagen auf.
• Lassen Sie eine Batterie bei Nichtgebrauch nicht über einen längeren Zeitraum laden.
• Nach längerer Lagerung des Produkts konnen mehrere Lade- und Entladezyklen der Zellen oder Batterien notwendig sein, um die maximale Leistung zu erreichen.
• Batterien enthalten explosive Gase. Vermeiden Sie einen Kontakt mit Flammen und Funken. Sorgen Sie während des Ladevorgangs für eine ausreichende Belüftung.
• Einige kabellose Geräte können implantierbare medizinische Geräte und andere medizinische Geräte wie Herzschrittmacher, Cochlea-Implantate und Hörgeräte stären. Wenden Sie sich für weitere Informationen an den Hersteller Ihres medizinischen Geräts.
• Verwenden Sie das Produkt nicht an Orten, an denen die Verwendung von drahtlosen Geräten aufgrund möglicher Interferenzen mit anderen elektronischen Geräten verboten ist, da dies zu Sicherheitsrisiken führen kann.

Laden des Produkts

1. Verbinden Sie B ⑭ mit A ⑪
2. Stecken Sie das andere Ende von B 14 in einen 5V/1A USB-Adapter (nicht mitgeliefert).
3. Stecken Sie den USB-Adapter in eine Steckdose.

A 6 leuchtet rot, um anzuzeigen, dass das Produkt geladen wird.

A schaltet sich aus, wenn der Akku vollständig geladen ist.

Wenn die Batterie schwach ist, ertont ein akustisches Signal und A⑥ blinkt rot.

Ein-/Ausschalten des Produkts

1. Halten Sie A 3)...etta 3 Sekunden lang gedrückt, um das Produkt ein- oder auszuschalten.

Das Produkt schaltet sich automatisch aus, wenn es innerhalb von 10 Minuten nicht gekoppelt wird.

Empfängermodus (Abbildung C)

Option 1: Verwenden einer AUX-Verbindung

1. Stellen Sie den AUX/SPDIF-Schalter A ① auf AUX.
2. Stellen Sie den Modus-Schalter A ⑦ auf RX.
3. Stecken Sie das 3,5mm auf 3,5mm Audiokabel B 13 in AUX A8
4. Verbinden Sie das andere Ende von B ⑬ mit dem Audioausgabegerät. Sie können auch ein Audiogerät mit dem Stereo-Audiokabel 2x RCA-Stecker auf 3,5mm Buchse B⑫ anschließen.

Option 2: VerwendeneinerSPDIF-Verbindung

1. Stellen Sie den AUX/SPDIF-Schalter A ① auf SPDIF.
2. Stellen Sie den Modus-Schalter A ⑦ auf RX.
3. Stecken Sie das optische SPDIF-Kabel B 15 in den SPDIF-Ausgang (Rx) A10

4. Verbinden Sie das andere Ende von B ⑮ mit dem Audioausgabegerät.

5. Schalten Sie das Produkt ein.

Halten Sie A(4) gedrückt, um die Lautstärke zu erhöhen.

Halten Sie A② gedrückt, um die Lautstärke zu verringn.

blink blau.

1. Aktivieren Sie Bluetooth an dem Gerät, mit dem Sie das Produkt koppeln möchten.
2. Drücken Sie die Bluetooth-Taste A ⑤, um die Kopplung zu starten.
3. Wahlen Sie „BTTC200BK" aus der Liste der verfügbaren Bluetooth-Geräte auf Ihrem Gerät.

Falls Sie dazu aufgefordert werden, geben Sie den Kopplungs-Code,0000' ein.

blink langsam, um anzuzeigen, dass die Kopplung erfolgreich war.

Sendermodus (Abbildung D)

Option 1:

1. Stellen Sie den AUX/SPDIF-Schalter A ① auf AUX.
2. Stellen Sie A ⑦ auf TX.
3. SchlieBen Sie B 13 an A8 an.
4. Stecken Sie das andere Ende von B 13 in ihre Audioquelle.

Sie können auch ein Audiogerät mit dem Stereo-Audiokabel 2x RCA-Stecker auf 3,5mm Buchse B12 anschließen.

Option 2:

1. Stellen Sie den AUX/SPDIF-Schalter A ① auf SPDIF.
2. Stellen Sie A 7 auf TX.
3. Stecken Sie B 15 in den SPDIF-Eingang (Tx) A9.
4. Stecken Sie das andere Ende von B 15 in ihre Audioquelle.
5. Schalten Sie das Produkt ein.

A⑥ blinkt grün.

1. Halten Sie Ihr Bluetooth-Audiogerät in Reichweite und halten Sie es eingeschaltet.

Die Kopplungszeit variiert je nach verwendeten Gerät.

A6 leuchtet auf, um anzuzeigen, dass die Kopplung erfolgreich war.

Verbinden eines zweiten Geräts

• Drücken Sie nach der erfolgreichen Verbindung mit dem ersten Gerät erneut A(5), um ein zweites Gerät zu koppeln.

Die Geräte müssen einen Meter voneinander entfernt sein.

Die zwei Geräte werden gleichzeitig verbunden.

Wenn die Kopplung nicht Funktioniert, schalten Sie das Produkt aus und wieder ein.

Trennen gekoppelter Geräte

• Halten Sie A ⑤3 Sekunden lang gedrückt.

Um ein einzelnes Gerät zu trennen, schalten Sie Bluetooth an thisem Gerät aus.

Um die Kopplungliste zulöschen, halten Sie A 8 Sekunden lang gedrückt.

A6 blinkt zweimal, wenn die Liste gelöscht wurde.

Empfehlungen

• Wenn Sie eine Verbindung mit zwei Geräten herstellen, verwenden Sie Geräte mit derselben Bluetooth-Version.
• Im Bluetooth-Sendemodus können nur Kopfhörer und ähnliche Geräte verbunden werden. Smartphones können in this modus nicht gekoppelt werden.
• Verwenden Sie das Produkt nicht in einer Umgebung mit Hindernissen oder anderen Bluetooth-Geräten, um Störungen zu vermeiden.
• Wenn die Kopplung fehlschlägt,löschen Sie die Liste der gekoppelten Geräte im Produkt.

Konformitätserklärung

Wir, Nedis B.V., erklaren als Hersteller, dass das Produkt BTTC200BK unserer Marke Nedis, produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgsreich bestanden hat. Dies gilt unter

anderem auch für die Richtlinie RED 2014/53/EU.

Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur Verfugung unter: nedis.de/BTTC200BK#support
