KÄYTTÖOHJE LYCOS 40500 H Wolf Garten

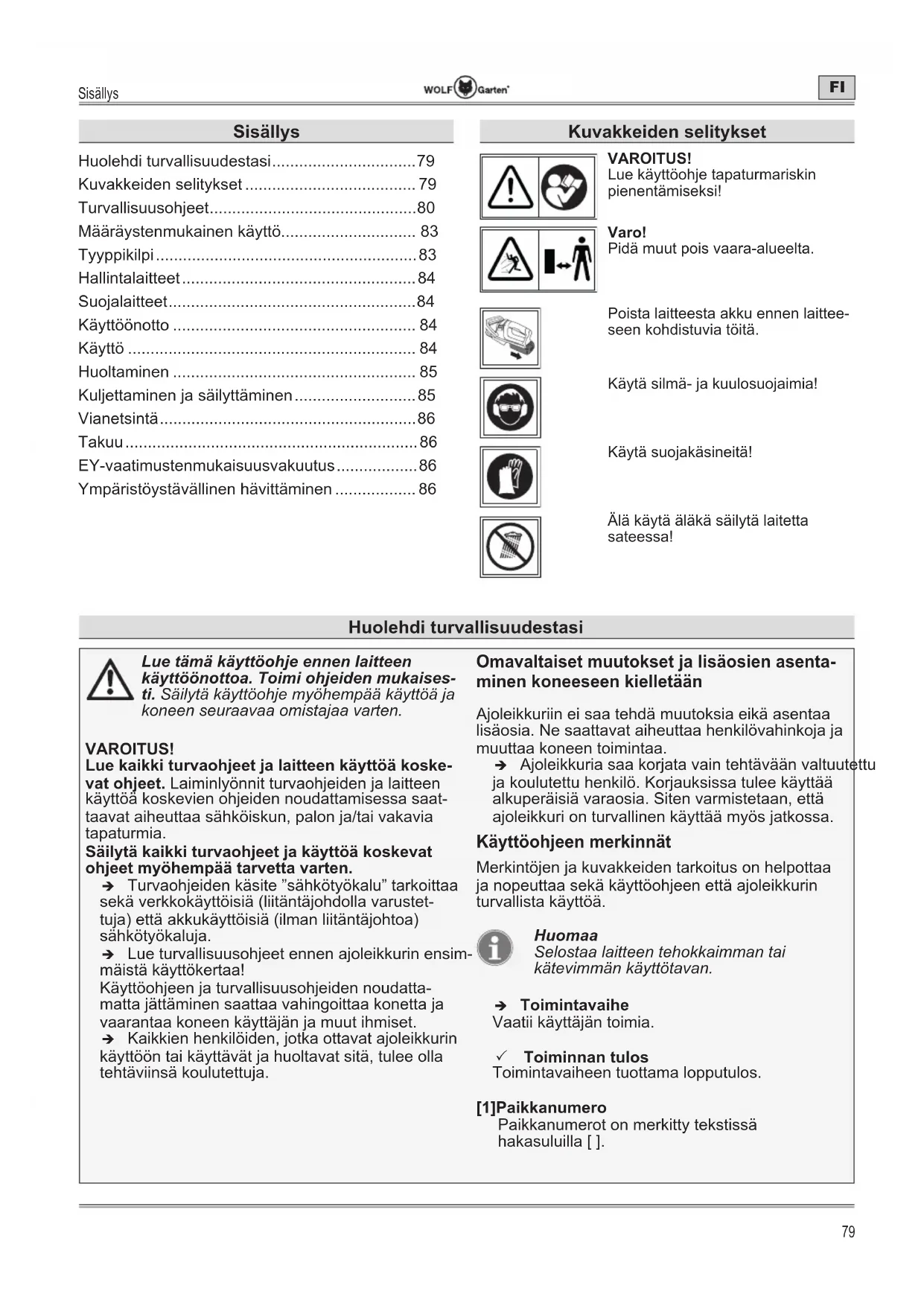

FI Suomi 79 (Alkuperäinen käyttöohjekirja)

Huolehdi turvallisuudestasi....79

Kuvakkeiden selitykset 79

Turvallisuusohjeet....80

Määräystenmukainen käyttö.... 83

Tyyppikilpi 83

Hallintalaitteet 84

Suojalaitteet....84

Käyttöönotto 84

Käyttö 84

Huoltaminen 85

Kuljettaminen ja säilyttäminen 85

Vianetsintä....86

Takuu....86

EY-vaatimustenmukaisuusvakuutus....86

Ympäristöystävällinen hävittäminen 86

Kuvakkeiden selitykset

VAROITUS!

Lue käyttöohje tapaturmariskin pienentämiseksi!

Varo!

Pidä muut pois vaara-alueelta.

Poista laitteesta akku ennen laittee-seen kohdistuvia töitä.

Käytä silmä- ja kuulosuojaimia!

Käytä suojakäsineitä!

Älä käytä äläkä säilytä laitetta sateessa!

Huolehdi turvallisuudestasi

Lue tämä käyttöohje ennen laitteen käyttöönottoa. Toimi ohjeiden mukaisesti. Säilytä käyttöohje myöhempää käyttöä ja koneen seuraavaa omistajaa varten.

VAROITUS!

Lue kaikki turvaohjeet ja laitteen käyttöä koskevat ohjeet. Laiminlyönnit turvaohjeiden ja laitteen käyttöä koskevien ohjeiden noudattamisessa saattaavat aiheuttaa sähköiskun, palon ja/tai vakavia tapaturmia.

Säilytä kaikki turvaohjeet ja käyttöä koskevat ohjeet myöhempää tarvetta varten.

→ Turvaohjeiden käsite "sähkötyökalu" tarkoittaa sekä verkkokäyttöisiä (liitäntäjohdolla varustettuja) että akkukäyttöisiä (ilman liitäntäjohtoa) sähkötyökaluja.
→ Lue turvallisuusohjeet ennen ajoleikkurin ensimmäistä käyttökertaa!

Käyttöohjeen ja turvallisuusohjeiden noudatta-matta jättäminen saattaa vahingoittaa konetta ja vaarantaa koneen käyttäjän ja muut ihmiset.

→ Kaikkien henkilöiden, jotka ottavat ajoleikkurin käyttöön tai käyttävät ja huoltavat sitä, tulee olla tehtäviinsä koulutettuja.

Omavaltaiset muutokset ja lisäosien asenta- minen koneeseen kielletään

Ajoleikkuriin ei saa tehdä muutoksia eikä asentaa lisäosia. Ne saattavat aiheuttaa henkilövahinkoja ja muuttaa koneen toimintaa.

→ Ajoleikkuria saa korjata vain tehtävään valtuutettu ja koulutettu henkilö. Korjauksissa tulee käyttää alkuperäisiä varaosia. Siten varmistetaan, että ajoleikkuri on turvallinen käyttää myös jatkossa.

Käyttöohjeen merkinnät

Merkintöjen ja kuvakkeiden tarkoitus on helpottaa ja nopeuttaa sekä käyttöohjeen että ajoleikkurin turvallista käyttöä.

Huomaa

Selostaa laitteen tehokkaimman tai kätevimmän käyttötavan.

→ Toimintavaihe

Vaatii käyttäjän toimia.

√ Toiminnan tulos

Toimintavaiheen tuottama lopputulos.

[1]Paikkanumero

Paikkanumerot on merkitty tekstissä hakasuluilla [ ].

Huolehdi turvallisuudestasi

A Kuvan tunniste

Kuvat on merkitty kirjaimilla. Kirjain on sekä kuvassa että tekstissä.

① Toimintavaiheen numero

Toimintavaiheet on numeroitu. Numero on sekä kuvassa että tekstissä.

Varoitusten luokittelu

Varoitusten luokittelu auttaa huomaamaan vaaralli-set tilanteet. Varoitukset luokitellaan seuraavasti:

VAARA!

Vaara uhkaa välittömästi. Ohjeen nou- dattamatta jättäminen aiheuttaa vakavan tapaturman tai jopa kuoleman.

VAROITUS!

Vaara saattaa olla uhkaamassa. Ohjeen noudattamatta jättäminen aiheuttaa vakavan tapaturman tai jopa kuoleman.

VARO!

Vaarallinen tilanne. Ohjeen noudattamatta jättäminen aiheuttaa lievän tai keskivai- kean tapaturman.

Huomio!

Mahdollisesti vaarallinen tilanne. Esinevahinkojen vaara.

Turvallisuusohjeiden esittämistapa

VAARA!

Vaaran tyyppi ja aiheuttaja!

→Huomiotta jättämisestä seuraa

Toimet vaaratilanteen varalta

Turvallisuusohjeet

Työalueen turvallisuus

a)Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys ja huonosti valaistu työalue saattavat aiheuttaa onnettomuuden.
b) Älä käytä sähkötyökalua räjähdysvaarallisesa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalu tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryn.
c) Pidä lapset ja myös muut henkilöt etäällä, kun työskentelet sähkötyökalulla. Saatat menettää laitteen hallinnan, jos toiset ihmiset ohjaavatkin ajatuksesi muualle.

Sähköturvallisuus

a) Älä säilytä sähkötyökalua sateessa äläkä kosteassa paikassa. Veden pääseminen sähkötyökaluun lisää sähköiskun vaaraa.

Henkilöiden turvallisuus

a) Työskentele sähkötyökalulla tarkkaavaisesti ja järkevästi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai jonkin lääkkeen vaikutuksen alaisena. Lyhytkin tarkkaamaton hetki sähkötyökalua käytettäessä saattaa aiheuttaa vakavan tapaturman.
b) Käytä henkilösuojaimia ja aina myös suojalaseja. Henkilösuojainten, kuten hengityssuojaimen, luistamattomien turvajalkineiden, suojakypärän ja kuulosuojaimen käyttö sähkötyökalulla työskenneltäessä vähentää tapaturmariskiä.

c) Varo, ettet käynnistä sähkötyökalua vahingossa. Varmista, että sähkötyökalu on pois päältä kytkettynä, ennen kuin liität sen sähköverkkoon tai asennat akun paikalleen ja ennen kuin alat käyttää tai kuljettaa sitä. Sormen pitäminen käyttökytkimellä sähkötyökalua kantaessasi tai laitteen liittäminen sähköverkkoon käyttökytkin päälle kytkettynä aiheuttavat tapaturmien vaaran.
d) Poista sähkölaitteesta säätötyökalu tai ruuvitaltta, ennen kuin kytket sen päälle. Pyörivään terään osuva työkalu tai avain saattaa aiheuttaa tapaturman.
e) Vältä hankalia työasentoja. Huolehdi, että säilytät tasapainosi kaikissa tilanteissa. Sillä tavalla säilytät sähkötyökalun hallinnan myös odottamattomassa tilanteessa.
f) Käytä työhön soveltuvia vaatteita! Älä käytä väljiä vaatteita äläkä koruja. Pidä hiukset, vaat- teet ja käsineet etäällä koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat tarttua koneen liikkuviin osiin.

Turvallisuusohjeet

Sähkötyökalun käsittely

a) Älä ylikuormita laitetta. Käytä työsi kannalta tarkoituksenmukaista sähkötyökalua. Työhön soveltuvalla sähkötyökalulla työsi sujuu paremmin ja turvallisemmin.
b) Älä käytä sähkötyökalua, jos sen kytkin on viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai pois päältä, on vaarallinen. Se on korjattava.
c) Irrota pistoke pistorasiasta ja/tai poista akku, ennen kuin säädät laitetta, vaihdat siihen varusteita ja kun lopetat laitteen käytön. Tällä varotoimella estät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä sähkötyökalut pois lasten ulottuvilta. Älä anna henkilön käyttää sähkötyökalua, jos hän ei hallitse sen käyttöä tai jos hän ei ole lukenut sen käyttöohjetta. Sähkötyökalu on vaarallinen kokemattoman henkilön käsissä.
e) Hoida sähkötyökalua huolellisesti. Tarkista, ovatko liikkuvat osat kevytkulkuisia vai jumiutuvatko ne, onko osia rikki tai vaurioitunut siten, että vaurioi vaikuttaa sähkötyökalun toimintaan. Korjauta vaurioituneet osat ennen kuin jatkat sähkötyökalun käyttöä. Usein onnettomuuden syynä on huonosti huollettu sähkötyökalu.
f) Pidä leikkuuterät terävinä ja puhtaina. Hyvin hoidettu terälevy ja terävä teräketju jumiutuu vähemmän. Sellaista terälevyä on myös helpompi ohjata.
g) Käytä sähkötyökalua ja sen varusteita käyttöohjeissa selostetulla tavalla. Huomioi työolosuhteet ja työn asettamat vaatimukset. Sähkötyökalun käyttö johonkin muuhun kuin sille asetettuun tarkoitukseen saattaa aiheuttaa vaaratilanteita.
a) Lataa akku vain valmistajan suosittelemassa laturissa. Laturia saa käyttää vain sille tarkoitetun akun lataamiseen. Muunlaisten akkujen lataaminen aiheuttaa palovaaran.
b) Käytä sähkötyökalussa vain ao. laitteeseen hyväksyttyä akkua. Muiden akkujen käyttö saattaa aiheuttaa tapaturmia ja palovaaran.
c) Älä säilytä akkua paperiliittimien, kolikoiden, avainten, naulojen, ruuvien äläkä minkään muidenkaan pienten metalliesineiden lähellä. Ne saattavat silloittaa akun kontaktit. Akun kontaktien oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
d) Akku alkaa vuotaa, jos sitä käytetään virheellisesti. Varo koskettamasta sellaista akkua. Huuhtele iho vedellä, jos vahingossa koskit akkuun. Jos akkunestettä on päässyt silmiin, ota yhteys lääkäriin. Vuotava akkuneste ärsyttää ihoa ja saattaa aiheuttaa palovammoja.

Akkukäyttöisen sähkötyökalun käsittely

Huolto

a) Korjauta sähkötyökalu vain ammattiliikkeessä ja vain alkuperäisvaraosin. Siten varmistat, että sähkötyökalu on turvallinen käyttää myös jatkossa.

Pensasleikkureiden turvaohjeet

➢ Pidä kaikki kehonosat kaukana leikkuulaitteesta. Älä yritä poistaa leikkuujäämää terän liikkuessa äläkä pidä kiinni leikattavasta materiaalista. Poista leikkuujäämää vain silloin, kun laitteesta on virta pois päältä kytketty-nä. Pienikin tarkkaamattomuus akkutyökalua käytettäessä saattaa aiheuttaa vaikean tapaturman.
Kanna pensasleikkuria kahvasta, kun terä on pysähtyneenä. Laita teräsuojus aina paikalleen, kun kuljetat pensasleikkuria tai laitat sen varastoon. Laitteen huolellinen käsittely pienentää terän aiheuttamaa tapaturmavaaraa.
➢ Pidä sähkötyökalusta kiinni vain eristettyjen kädensijoen kohdalta siltä varalta, että leikkuulaite koskettaa piilossa olevia sähköjohto- ja tai laitteen omaa virtajohtoa. Leikkuulaitteen koskeminen jännitteiseen johtoon saattaa tehdä laitteen metalliosia jännitteisiksi, mikä puolestaan aiheuttaa sähköiskun vaaran.

Oma ja muiden henkilöiden turvallisuus

• Turvallisuussyistä pensasleikkuria eivät saa käyttää lapset eivätkä henkilöt, jotka eivät ole lukeneet käyttöohjetta. Mahdollisesti on käyttäjän alaikärajan määritteleviä paikallisia määräyksiä.
  Älä käytä pensasleikkuria, jos lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä. Huolehdi, että lapset eivät leiki pensasleikkurilla.
  Keskeytä työskentely, jos huomaat lähellä muita ihmisiä (erityisesti lapsia) tai eläimiä.
  Tätä laitetta eivät saa käyttää lapset eivätkä henkilöt, joilla on fyysisiä, psyykkisiä tai aistitoimintoihin perustuvia rajoitteita tai joilla ei ole laitteen käyttöön tarvittavaa riittävää tietoa ja taitoa. Laitetta eivät myöskään saa käyttää henkilöt, jotka eivät tunne tätä käyttöohjetta. Mahdollisesti käyttäjän ikä on rajattu paikallisilla määräyksillä.
  Kytke moottori päälle vain, kun kätesi ja jalkasi ovat turvallisen kaukana terälevystä.
  Kytke laitteesta virta pois päältä aina, kun irrotat sitä sahausraon jumista tai jätät sen valvomatta.
  Käytä tukevia jalkineita ja pitkiä housuja pensasleikkuria käyttäessäsi ja huoltaessasi. Käytä tarvittaessa henkilösuojaimia (suo-jalaseja, kuulosuojaimia, työkäsineitä jne.). Henkilösuojainten käyttö pienentää tapaturma-vaaraa. Älä käytä väljiä vaatteita. Sellaiset voivat tempautua terälevyyn.

Turvallisuusohjeet

Työn valmistelu

Tutustu ennen käytön aloittamista pensasleikkurin toimintaan ja hallintalaitteisiin.
Älä käytä pensasleikkuria, jos sen virtakytkin on viallinen tai jos sitä ei voi kytkeä virtakyt-kimestä päälle tai pois päältä. Korjauta kytkin pienkonehuollossa.
Älä käytä laitetta, jos suojukset ovat vahingoittuneet. Älä käytä laitetta ilman suojuksia. Anna ammattilaisen tai huollon vaihtaa osa.
Kytke laite pois päältä ja poista akku laitteesta, ennen kuin säädät tai puhdistat laitetta.
Älä käytä pensasleikkuria, jos sen leikkuulaite on vaurioitunut tai pahoin kulunut. Toimita laite pienkonehuoltoon korjattavaksi. Tarvittaessa anna vaihtaa viallinen osa.

Työn aikana

Lue akun ja akkulaturin käyttöohjeet. Noudata ohjeita.
➢ Pidä kaikki kehonosat kaukana leikkuulaitteesta. Älä yritä poistaa leikkuujäämää terän liikkuessa äläkä pidä kiinni leikattavasta materiaalista. Poista leikkuujäämää vain silloin, kun laitteesta on virta pois päältä kytkettynä. Pienikin tarkkaamattomuus akkutyökalua käytet-täessä saattaa aiheuttaa vaikean tapaturman.
➢ Pidä sähkötyökalusta kiinni vain eristettyjen kädensijoen kohdalta, koska muuten terä saattaa koskettaa virtajohtoa. Terän koskeminen jännitteiseen johtoon saattaa tehdä laitteen metalliosia jännitteisiksi, mikä puolestaan aiheuttaa sähköiskun vaaran.
Älä jätä pensasleikkuria tauon ajaksi valvomatta, vaan säilytä se turvallisessa paikassa.
Tarkasta, ettei pensasaidassa ole piilossa mitään esineitä, esim. piikkilankaa.
Pidä pensasleikkurista kiinni molemmin käsin.
Kun kytket pensasleikkurin päälle, pidä teräpalkki vaakasuorassa. Muussa tapauksessa tapaturmavaara.
Työskennellessäsi pidä terälevyyn turvallinen etäisyys.
Käytä silmien- ja kuulonsuojaimia!
Ole erityisen varovainen, kun käytät laitetta taaksepäin kävellessäsi. Kompastumisvaara!
Kytke laitteesta virta pois päältä, kun siirryt uuteen työkohteeseen.
Älä silloitaäläkä käsittele laitteen käyttökytkimiä millään tavalla (esim. sitomalla kytkin kahvaan).

Seiso tukevasti, kun työskentelet. Huomaa tämä erityisesti portailla tai tikkaila työsken- nellessäsi.
Työskennellessäsi tarkkaile ympäristöä koko ajan. Et ehkä huomaa vaaratilannetta laitteen aiheuttaman melun takia.

Ohjeita tärinän varalle:

Tärinä saattaa vaurioittaa hermostoa ja aiheuttaa käsien ja käsivarsien verenkierto-häiriöitä.
Käytä lämpimiä vaatteita. Pidä kädet lämpiminä kylmällä ilmalla työskennellessäsi.
Pidä riittävästi taukoja.

Jos huomaat, että sormien tai käsien iho alkaa puutua, ihoa pistelee, tuntuu kipua tai se muuttuu valkoiseksi, lopeta koneen käyttö ja mene tarvittaessa lääkäriin.

Tärinän päästöarvot:

• Mitataan standardoiduilla testeillä.
• Testien avulla pystytään arvioimaan sähkötyökalun päästöjä ja vertaamaan eri sähkötyökaluja keskenään. Todellinen kuormitus saattaa olla pienempi tai suurempi käyttöolosuhteista tai sähkötyökalun ja sen varusteiden kunnosta riippuen. Todellisen kuormituksen arviointia varten huomioi tauot ja kevyen kuormituksen jaksot. Suunnittele turvatoimet tarkistettujen arvioiden mukaisesti, esim. sopivin työjärjestelyin.

Työskentelyn lopettaminen

Kytke laitteesta virta pois päältä, irrota akku ja tarkasta laite vaurioiden varalta. Huomio! Vaara! Laitteen jälkikäynti!
Kytke laite pois päältä ja irrota akku, ennen kuin huollat tai puhdistat laitetta.
Odota, että teräketju lakkaa pyörimästä.
- Turvalaitteita saa irroittaa vain, kun moottori on pysäytetty ja akku poistettu.
Huolehdi, että moottorin tuuletusraossa ei ole likaa.
Älä puhdista pensasleikkuria vedellä.

Turvallisuusohjeet

Yleiset turvallisuusohjeet

Varaosien tulee olla laitevalmistajan vaatimus- ten mukaisia. Käytä sen vuoksi vain alkupe- räisvaraosia tai valmistajan hyväksymiä muita varaosia. Noudata varaosien mukana toimitetta- via asennusohjeita. Irrota ensin laitteesta akku.
Anna korjaukset vain pienkonehuollon suoritettavaksi. Verkkosivuiltamme löydät pienkonehuoltojen osoitteita.
Tämä laite on tarkoitettu vain pensasaitojen leikkaamiseen yksityisalueilla. Ajoleikkuria ei saa käyttää muuhun tarkoitukseen. Käyttäjään tai muihin henkilöihin kohdistuva tapaturmavaara.

Käytä sähkötyökalussa vain ao. laitteeseen hyväksyttyä akkua. Muiden akkujen käyttö saattaa aiheuttaa tapaturmia ja palovaaran.
Tapaturmien ja esinevahinkojen jäännösriski on aina olemassa, vaikka noudattaisitkin kaik-kia turva- ja käyttöohjeita. Tiedosta tämä.
Älä käytä laitetta sateella äläkä ukonilman uhatessa.
Vaihda kaikki laitteen kuluneet ja vahingoittuneet ohjetarrat.
Käytä vain valmistajan hyväksymiä akkuja ja latureita. Katso hyväksytyt akut ja laturit laitteen mukana toimitetusta EY-vaatimustenmukaisuus-vakuutuksesta.

Määräystenmukainen käyttö

Pensasleikkuri on tarkoitettu ainoastaan pensasaitojen ja pensaiden leikkaamiseen, kun oksien paksuus on korkeintaan:

• 22 mm 50 cm leikkuulaitetta käytettäessä
• 24 mm 60 cm leikkuulaitetta käytettäessä

Kaikki muu käyttö on määräysten vastaista.

Käyttäjä vastaa määräysten vastaisen käytön aiheuttamista vahingoista itse.

Määräystenvastainen käyttö

Tätä pensasleikkuria ei tulisi käyttää julkisten alueiden, kuten puistojen, urheilukenttien ja kadunvarsien nurmikoiden viimeistelyyn eikä maa- ja metsätalouskäytössä.

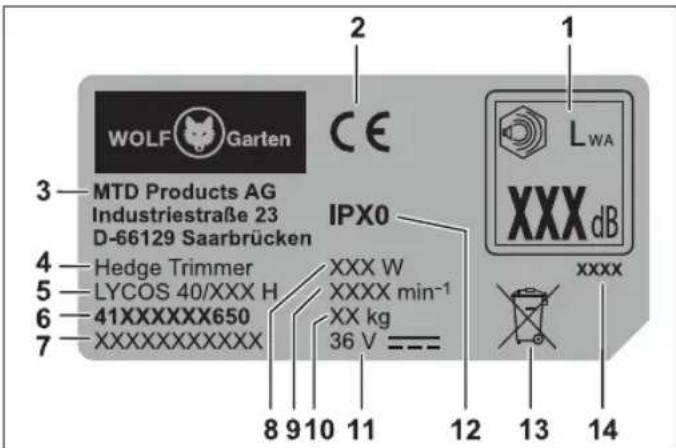

Tyyppikilpi

Tyyppikilven sijainti

Tyyppikilpi on laitteen kotelossa.

Huomaa

Merkinnät ovat lain määräämiä eikä niitä saa muuttaa eikä tehdä tunnistamattomaksi.

Rakenne

WOLF Garten CE IPX0 3 MTD Products AG Industriestraße 23 D-66129 Saarbrücken 4 Hedge Trimmer 5 LYCOS 40/XXX H 6 41XXXXXXXX650 7XXXXXXXXXXXX XXX W XXXX min⁻¹ XX kg 36 V ——— 8 9 10 11 12 13 14 1 LWA XXX dB xxxx

1 Taattu äänitaso
2 CE-merkintä
3 Valmistaja
4 Laiteryhmä
5 Mallinimi
6 Mallinumero
7 Sarjanumero
8 Teho
9 Moottorin kierrosnopeus min ^-1
10 Paino
11 Nimellisjännite, virtalaji
12 Suojausluokka/kotelointiluokka
13 Hävittäminen
14 Valmistusvuosi

Hallintalaitteet

Hallintalaitteet H

1 Kädensija
2 Kädensijan on/off-kytkin
3 Eco-painike
4 Kaarikahva
5 Kaarikahvan on/off-kytkin
6 Suojalevy
7 Leikkuulaite
8 Akun lukituksen vapautusnuppi
9 Akkulokero
10 Työkulman säätö
11 Moottori ja vaihde
12 Teräsuojus
13 Teräpalkin kärkisuojus

Suojalaitteet

Suojalaitteet H

Suojalevy [6]

Suojalevy suojaa kättäsi mutta sallii siitä huolimatta hyvän näkyvyyden työskentelykohtaan.

Teräpalkin kärkisuojus [13]

Teräpalkin pään kärkisuojus suojaa epämiellyttävältä tönäisyltä tai takapotkulta, jos teräpalkki osuu kiinteään esineeseen (esim. seinään tai lattiaan).

Kahden käden turvakytkin [2], [4]

Pensasleikkurin päälle kytkemiseen ja käyttämiseen tarvitaan kaksi kättä. Yksi käsi on kädensijan on/off-kytkimessä ja toinen käsi käyttää kaarikahvan on/off-kytkintä. Terät pysähtyvät automaattisesti, jos vapautat jomman kumman kytkimen.

Käyttöönotto

Täydentävät käyttöohjeet

Ota laite käyttöön vasta, kun olet lu- kenut mukana toimitettavan laturin ja akun käyttöohjeen ja kun olet ymmär- tänyt lukemasi ja osaat toimia ohjeiden mukaisesti.

Akun lataaminen

VAROITUS!

Tapaturmavaara ja esinevahinkojen vaara.

➢ Lataa akku vain valmistajan hyväksymällä laturilla. Katso hyväksytyt laturit laitteen mukana toimitetusta EY-vaati-mustenmukaisuusvakuutuksesta.

Huomio!

Toimitettaessa akku ei ole ladattu täyteen. Jotta saat akusta täyden tehon, lataa akku ennen ensimmäistä käyttökertaa aivan täyteen.

→ Lataa akku käyttöohjeen lisälehden ohjeiden mukaisesti.

Käyttöajat

√ Noudata paikallisia järjestysmääräyksiä.
→ Ota selvää paikallisilta viranomaisilta, milloin laitteen käyttö on sallittua.

Käyttö

Akun asentaminen A

VAROITUS!

Akun tai laturin virheellinen käsittely

Tapaturman ja laitevaurion vaara

Lue akun ja laturin käyttöohjeet. Noudata ohjeita.

Akku asetetaan käyttö- tai kuljetustilaan 2-portaisella lukituksella.

Porras 1 ①

√ Akku on kuljetustilassa.

- Sähkökontaktit ovat erotettuna. Samalla estetään akun itsepurkautuminen säilytyksen aikana.

Porras 2 ②

√ Akku on työtilassa.

- Sähkökontaktit ovat kytkettyinä ja laite on käyttövalmis.

Työkulman säätäminen C

VAROITUS!

Teräketju aiheuttaa tapaturmavaaran.

Ennen kuin säädät laitetta, kytke laite pois päältä ja odota, kunnes leikkuulaitteen terät ovat pysähtyneet.

Pensasleikkurin työkulman voi säätää viiteen eri asentoon. Voit siis kääntää kädensijaa 45° tai 90° oikealle tai vasemmalle.

Siten pensasleikkurilla pääsee mukavasti myös hankalasti tavoitettavaan paikkaan.

→ Vedä lukitusvivusta
√ Kädensija vapautuu lukituksesta.
→ Säädä työkulma kääntämällä kädensijaa vasemmalle tai oikealle.
√ Kädensija lukkiutuu seuraavaan lukituks ^2 n

→ Vedä lukitusvivu aaudelleen, jos haluat kääntää kädensijaa lisää.

Laitteen kytkeminen päälle B

→ Pidä yhdellä kädellä painettuna kädensijan on/off-kytkin ①.

→ Paina samanaikaisesti toisella kädellä kaarikahvan on/off-kytkintä ②.

√ Laite on käyttövalmis.

√ Leikkuuterän työnopeus hidastuu. Eco-painikkeen vihreä merkkivalo palaa.

Huomaa

Eco-tilassa laitteen käyntiaika on n. 50 % pidempi. Tätä käyttötilaa voi käyttää ohuita oksia leikattaessa. Eco-tila pysyy aktiivisena laite pois päältä ja uudelleen päälle kytket-täessä. Paina Eco-painiketta uudelleen, kun haluat kytkeä Eco-tilan pois päältä. Silloin laite voi työskennellä normaalitilassa (nopealla leikkuulaitteen työnopeudella).

Leikkaaminen D E F

Pensasaidan yläosan leikkaaminen D

- Leikkaa pensasaidan yläosa kuljettamalla pensasleikkuria vasemmalle ja oikealle kääntyvin ja kiertyvin liikkein.

- Parhaan tuloksen saat, kun pidät teräpalkkia kevyesti kallistettuna leikkausliikkeen suuntaan.

Pensasaidan sivujen leikkaaminen E

- Jos pensasaidan sivuja on leikattava, aloita al-haalta ja leikkaa ylösoäin.

- Parhaan tuloksen saat, kun pidät teräpalkkia kevysti kallistettuna leikkauslikkeen suuntaan.

- Leikkaa pensasaidan sivut ylöspäin kaventaen, jotta aita kasvaisi tasaisesti.

Vinkkejä

- Huomioi lintujen pesimäaika!

- Pensasaita kannattaa leikata puolisuunnikkaan muotoon, jolloin aidan kaikki osat saavat riittävästi valoa ja ilmaa F.

- Lyhennä nuoren aidan uusista versoista vain puolet, jolloin aidasta kasvaa tiheä.

- Kun aita on kasvanut haluttuun korkeuteen, uudet versot voi poistaa kokonaan.

- Jotta saat aidasta tasakorkean, kiristä ohjauslanka haluamallesi korkeudelle ja leikkaa langan mukaisesti.

Sopivat leikkausajat

Lehtipensaat Touko-kesäkuu ja lokakuu (kar-simisleikkaus n. 1/3 kokonais-korkeudesta talvella)

Havupensaat Huhtikuu ja lokakuu

Ainavihannat pensaat Huhtikuu ja lokakuu

Laitteen kytkeminen pois päältä B

√ Laite kytkeytyy pois päältä, kun vapautat toisen on/off-kytkimistä ① tai ②.

Akun irrottaminen G

→ Paina akun lukituksen vapautusnupia

→ Ota akku p2s

Huoltaminen

VAROITUS!

Tapaturmavaara. Esinevahinkojen vaara.

Huolla ja puhdista laitetta vain, kun moottori on sammutettu ja teräketju on pysähtynyt.

Poista akku ennen laitteeseen kohdistu-via töitä.

Huolla, korjauta sekä anna vaihtaa turvallisuuteen liittyvät osat ja liitäntäjohto yms. ammattilaisella tai pienkonehuollossa.

Puhdistaminen

→ Puhdista pensasleikkuri, erityisesti sen tuuletusraot joka kerta käytön jälkeen kuivalla kankaalla. Puhdista itsepintainen lika harjalla.

→ Puhdista terät varovasti joka kerta käytön jälkeen.

→ Varmista pensasleikkurin pitkä käyttöikä suihkutta-malla teräpalkki hoitoöljyllä käytön jälkeen. Käytä mahdollisimman ympäristöystävällistä voiteluai-netta.

→ Älä öljyä pensasleikkuria käytön aikana.

→ Öljyämistä varten aseta pensasleikkuri kyljelleen ja öljyä koko teräpalkki kevyesti.

→ Keskeytä työsi usein ja öljyä teräpalkki, jos leikattava aita on pitkä.

Huomío!

Älä puhdista laitetta vedellä.

Kuljettaminen ja säilyttäminen

VAROITUS!

Teräketju aiheuttaa tapaturmavaaran.

Kytke virta pois päältä ja odota, että teräketju pysähtyy ennen laitteen kuljettamista ja varastossa säilyttämistä.

➢ Ota akku pois ennen laitteen kuljettamista ja varastointia.

Säilyttäminen

→ Puhdista laite hyvin ennen talvisäilytystä.
→ Säilytä laite kuivassa ja turvallisessa paikassa pois lasten ulottuvilta.
→ Säilytä pensasleikkuri ja akku erillään.
→ Säilytä akku kuivassa ja viileässä paikassa. Suositeltava säilytyslämpötila 0 - 23 °C.

→ Pensasleikkuri ja erityisesti sen muoviosat eivät saa joutua kosketuksiin jarrunesteen, bensiinin, maaöljytuotteiden, voiteluöljyjen yms. kanssa. Em. aineet sisältävät kemiallisia yhdisteitä, jotka saat- tavat vahingoittaa pensasleikkurin muoviosia.
→ Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka saattavat aiheuttaa pensasleikkurin metalliosiin voimakasta korroosiota. Siitä syystä älä säilytä pensasleikkuria em. aineiden lähellä.

Vianetsintä

VAROITUS!

Tapaturmavaara ja esinevahinkojen vaara.

Jos olet epävarma, toimita ajoleikkuri pienkonehuoltoon.
Kytke laite pois päältä ja poista akku ennen laitteelle tehtäviä tarkastuksia ja huoltoja.

Ongelma Mahdollinen syy Toimi näin

Laite kytkeytyy pois päältä.	Akku on liian kuuma. Anna akun jäähtyä.
	Akku on purkautunut. Lataa akku.
	Laitteen (elektroniikan) lämpötila on liian korkea. Anna laitteen jäähtyä. Tarvittaessa puh-dista tuuletusraot.
	Ylivirtalaukaisin on reagoinut Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudestaan.
Laitteeseen ei tule virta päälle.	Akku on purkautunut. Lataa akku.
	Ylijännitelaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudestaan.
	Ylivirtalaukaisin on reagoinut Toimita laite pienkonehuoltoon, jos tämä tapahtuu uudestaan.
	Akun lämpötila on liian korkea tai liian matala. Anna akun jäähtyä tai lämmetä.
	Akku on viallinen. Vaihda akku.
Terät kuumenevat.	Terät ovat tylsiä. Toimita laite pienkonehuoltoon.
	Liikaa kitkaa puutteellisen voitelun vuoksi. Öljyä teräpalkki.
Laite käy epäta-saisesti tai tärisee voimakkaasti.	Teräpalkki on vioittunut. Toimita laite pienkonehuoltoon.
	Teräpalkin kiinnitys on löystynyt. Toimita laite pienkonehuoltoon.

Takuu

Takuu on maakohtainen. Takuun myönnämme me tai sen myöntää maahantuoja. Korvaamme maksutta takuuehtojen puitteissa materiaali- ja valmistusvirheistä aiheutuneet häiriöt. Käänny takuuasioissa myyjälikkeen tai lähellä sijaitsevan jälleenmyyyjän puoleen.

EY-vaatimustenmukaisuusvakuutus

Löydät laitteeseen liittyvää lisätietoa oheen liitetystä erillisestä EY-vaatimustenmukaisuusvakuutuksesta, joka on tämän käyttöohjeen olennainen osa.

Ympäristöystävällinen hävittäminen

Sähkötyökalut, niiden tarvikkeet ja pakkaukset on kierrätettävä.

Akut ja paristot:

Älä håvitä akkuja äläkä paristoja sekajätteen mukana, älä polta niitä äläkä heitä niitä vesistöön. Vie akut ja paristot niille tarkoitettuun keräyspisteeseen.

Sähkötyökalut (ilman akkuja/paristoja):

Älä hävitä sähkölaitetta sekajätteen mukana! Toimita sähkölaite keräyspisteeseen.

Índice
