BEDIENUNGSANLEITUNG LYCOS 40500 H Wolf Garten

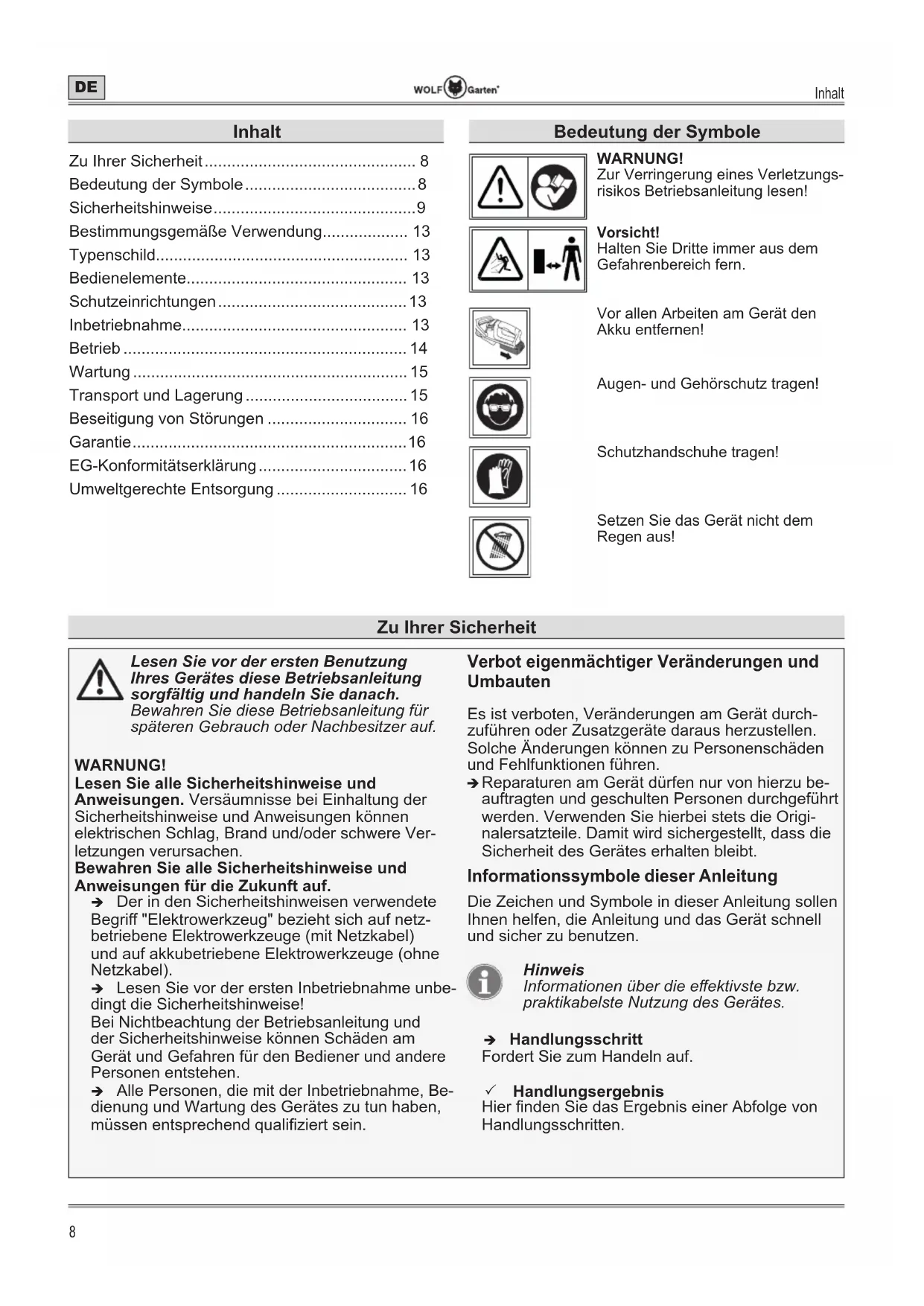

DE Deutsch .... 8 (Originalbetriebsanleitung)

Zu Ihrer Sicherheit...... 8

Bedeutung der Symbole 8

Sicherheitshinweise....9

Bestimmungsgemäße Verwendung.... 13

Typenschild.... 13

Bedienelemente.... 13

Schutzeinrichtungen....13

Inbetriebnahme.... 13

Betrieb 14

Wartung 15

Transport und Lagerung 15

Beseitigung von Störungen 16

Garantie....16

EG-Konformitätserklärung 16

Umweltgerechte Entsorgung 16

Bedeutung der Symbole

WARNUNG!

Zur Verringerung eines Verletzungs- risikos Betriebsanleitung lesen!

Vorsicht!

Halten Sie Dritte immer aus dem Gefahrenbereich fern.

Vor allen Arbeiten am Gerät den Akku entfernen!

Augen- und Gehörschutz tragen!

Schutzhandschuhe tragen!

Setzen Sie das Gerät nicht dem Regen aus!

Zu Ihrer Sicherheit

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.

Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.

WARNUNG!

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

→ Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
→ Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitshinweise! Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
→ Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.

Verbot eigenmächtiger Veränderungen und Umbauten

Es ist verboten, Veränderungen am Gerät durchzuführen oder Zusatzgeräte daraus herzustellen. Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.

→Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Informationssymbole dieser Anleitung

Die Zeichen und Symbole in dieser Anleitung sollen Ihnen helfen, die Anleitung und das Gerät schnell und sicher zu benutzen.

Hinweis

Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.

→ Handlungsschritt

Fordert Sie zum Handeln auf.

√ Handlungsergebnis

Hier finden Sie das Ergebnis einer Abfolge von Handlungsschritten.

Zu Ihrer Sicherheit

[1] Positionsnummer

Positionsnummern sind im Text mit eckigen Klam- mern [ ] gekennzeichnet.

A Illustrationskennzeichnung

Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.

① Handlungsschrittnummer

Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.

Gefahrenstufen von Warnhinweisen

In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:

GEFAHR!

Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

WARNUNG!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.

VORSICHT!

Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen.

Achtung!

Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.

Aufbau von Sicherheitshinweisen

GEFAHR!

Art und Quelle der Gefahr!

→Folgen bei Nichtbeachtung

Maßnahme zur Gefahrenabwehr

Sicherheitshinweise

Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

a) Halten Sie Elektrowerkzeuge von Regen und Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrisches Schlages.

Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

Sicherheitshinweise

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

Verwendung und Behandlung des Elektro-werkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Heckenscheren

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

➢ Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

Sicherheitshinweise

Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Selbst- und Personenschutz

Aus Sicherheitsgründen dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, die Heckenschere nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie die Heckenschere nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden. Achten Sie auch darauf, dass Kinder nicht mit der Heckenschere spielen.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.

Dieses Gerät darf nicht von Kindern und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
➢ Schalten Sie den Motor nur ein, wenn Ihre Füße und Hände in sicherem Abstand von der Schneideinrichtung entfernt sind.
Trennen Sie die Maschine stets von der Stromversorgung, wenn diese unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
➢ Tragen Sie bei Arbeiten mit oder an der Heckenschere immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehörschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.

Vor dem Einsatz

Machen Sie sich vor Arbeitsbeginn mit der Heckenschere und ihren Funktionen sowie ihren Bedienelementen vertraut.

Benutzen Sie keine Heckenschere, deren Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.

Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Bevor Sie Einstellungen am Gerät vornehmen, oder es säubern, schalten Sie das Gerät aus und entnehmen Sie den Akku.
Benutzen Sie keine Heckenschere mit einer defekten oder stark abgenutzten Schneideinrichtung. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.

Beim Einsatz

Lesen und beachten Sie Bedienungsanleitung des Akkus und des Ladegerätes für den Akku.
Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Lassen Sie bei Arbeitsunterbrechungen die Heckenschere nie unbeaufsichtigt und bewahren Sie diese an einem sicheren Ort auf.
Suchen Sie die Hecke nach verborgenen Objekten, z. B. Drahtzäunen ab.
Halten Sie die Heckenschere mit beiden Händen fest
Halten Sie die Heckenschere beim Einschalten parallel zur Hecke, da sonst Verletzungsgefahr besteht.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum Schneidwerkzeug ein.
➢ Tragen Sie geeigneten Augenschutz und Gehörschutz!
Seien Sie besonders vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
➢ Schalten Sie den Motor beim Transport von/zu den einzelnen Arbeitsstellen ab.

Sicherheitshinweise

Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen (z. B. durch Anbinden des Schalters am Griff).
Achten Sie beim Arbeiten immer auf einen sicheren Stand, besonders wenn Sie einen Tritt oder eine Leiter benutzen.
Achten Sie stets auf Ihre Umgebung und auf mögliche Gefahren, die Sie wegen der Geräusche des Gerätes vielleicht nicht hören können.

Hinweise zu Vibrationen:

Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen.
➢ Tragen Sie bei Arbeiten in kalter Umgebung warme Kleidung und halten Sie Ihre Hände warm und trocken.
Machen Sie Pausen.
➢ Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit der Maschine ein und konsultieren Sie gegebenenfalls einen Arzt.

Die angegebenen Schwingungsemissionswerte:

• Wurden nach einem genormten Prüfverfahren gemessen.
• Ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen fest, z.B. organisatorische Maßnahmen.

Nach dem Einsatz

Schalten Sie das Gerät aus, entnehmen Sie den Akku und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug läuft nach!

Sollten Sie Wartungs- und Reinigungsarbeiten am Gerät durchführen, schalten Sie das Gerät aus und entnehmen Sie den Akku.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab.
Das Abnehmen der Schutzeinrichtungen darf nur bei stillgesetztem Motor und entferntem Akku erfolgen.
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.

➢ Reinigen Sie die Heckenschere nicht mit Wasser.

Allgemeine Sicherheitshinweise

Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen. Verwenden Sie daher nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile. Bitte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise, entnehmen Sie vorher den Akku.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführen. Adressen von Fachwerkstätten finden Sie auf unserer Internetseite.
Diese Heckenschere ist für die Pflege von Hecken im privaten Bereich vorgesehen. Wegen körperlicher Gefährdung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.

Verwenden sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer ein Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Benutzen Sie das Gerät nicht bei Regen- oder Gewittergefahr.

Ersetzen Sie alle abgenutzten oder beschädigten Hinweisschilder an dem Gerät.

Benutzen Sie nur die vom Hersteller freigegebenen Akkus und Ladegeräte. Die Bezeichnung der freigegebene Akkus/Ladegeräte können Sie der beigefügten EG Konformitätserklärung entnehmen.

Bestimmungsgemäße Verwendung

Die Heckenschere ist ausschließlich zum Schneiden von Hecken und Büschen mit folgenden maximalen Aststärken bestimmt:

• 22 mm für Geräte mit 50 cm Schneidmesser
• 24 mm für Geräte mit 60 cm Schneidmesser

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

Bestimmungswidrige Verwendung

Diese Heckenschere sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.

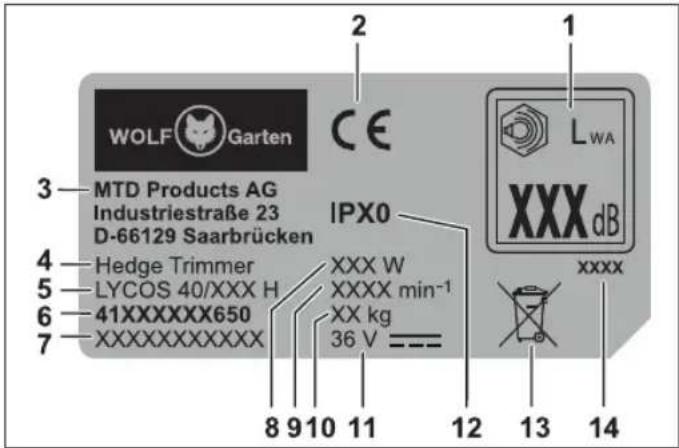

Typenschild

Lage

Das Typenschild finden Sie am Gehäuse der Heckenschere.

Hinweis

Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.

Aufbau

WOLF Garten 3—MTD Products AG Industriestraße 23 D-66129 Saarbrücken 4—Hedge Trimmer 5—LYCOS 40/XXX H 6—41XXXXXXXX650 7XXXXXXXXXXXX IPX0 XXX W XXXX min⁻¹ XX kg 36 V =—— 8 9 10 11 12 13 14 1 LWA XXX dB xxxx

1 Schallleistung garantiert
2 CE-Kennzeichnung
3 Hersteller
4 Gerätegruppe
5 Modellname
6 Modellnummer
7 Seriennummer
8 Leistung
9 Motordrehzahl in min ^-1
10 Gewicht
11 Nennspannung, Stromart
12 Schutzklasse/Schutzart
13 Entsorgungshinweis
14 Baujahr

Bedienelemente

Bedienelemente H

1 Handgriff
2 Ein-/Ausschalter am Handgriff
3 Eco-Taste
4 Bügelgriff
5 Ein-/Ausschalter am Bügelgriff
6 Schutzschild
7 Schneidmesser
8 Akkuentriegelung
9 Akkufach
10 Einstellung Arbeitswinkel
11 Motor-/Getriebeeinheit
12 Schutzabdeckung
13 Anschlagschutz

Schutzeinrichtungen

Schutzeinrichtungen H

Schutzschild [6]

Das Schutzschild schützt Ihre Hände und ermöglicht Ihnen ein einwandfreies Schneiden mit guter Sicht auf den Schnittbereich.

Anschlagschutz [13]

Die überstehende Führungsschiene schützt Sie beim Anstoßen an einen festen Gegenstand (Wand, Boden etc.) gegen unangenehme Schläge, z. B. Rückstoßmomente des Schneidmessers.

Zwei-Hand-Sicherheitsschaltung [2], [4]

Das Einschalten und Bedienen der Heckenschere erfolgt mit beiden Händen. Eine Hand bedient den Ein-/Ausschalter am Handgriff, die andere Hand bedient den Ein-/Ausschalter am Bügelgriff. Lassen Sie eines der beiden Schaltelemente los, kommt das Schneidmesser automatisch zum Stillstand.

Inbetriebnahme

Ergänzende Dokumentationen

Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerätes und die des Akkus vorliegen und Sie diese verstanden und beachtet haben.

Akku laden

WARNUNG!

Gefahr von Verletzungen oder Sachschäden

Akku ausschließlich mit dem vom Hersteller freigegebenem Ladegerät laden. Die Bezeichnung der freigegebenen Ladegeräte können Sie der beigefügten EG-Konformitätserklärung entnehmen.

Achtung!

Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.

→ Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.

Betriebszeiten

√ Beachten Sie bitte regionale Vorschriften.
→ Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Betrieb

Akku einsetzen A

WARNUNG!

Falsche Handhabung des Akkus und des Ladegerätes

Gefahr von Verletzungen und Sachschäden
➢ Lesen und beachten Sie die Betriebsanleitung des Akkus und des Ladegerätes.

Mithilfe der 2-Stufen Einrastung kann der Arbeits- bzw. Transportmodus des Akkus eingestellt werden.

Stufe 1 ①

√ Akku befindet sich im Transportmodus.
- Die elektrischen Kontakte sind getrennt und verhindern somit eine ungewollte Selbstentladung des Akkus bei Lagerung.

Stufe 2②

√ Akku befindet sich im Arbeitsmodus.
• Die elektrischen Kontakte sind verbunden und das Gerät ist betriebsbereit.

Arbeitswinkel einstellen ©

WARNUNG!

Gefahr von Verletzungen durch das Schneidwerkzeug.

➢ Schalten Sie das Gerät ab und warten Sie, bis das Schneidwerkzeug stillsteht, bevor Sie Einstellungen am Gerät vornehmen.

Die Heckenschere verfügt über einen 5-fach verstellbaren Arbeitswinkel. Sie können den Handgriff, jeweils um 45° oder 90° nach rechts oder links schwenken.

Dadurch können Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen.

→ Ziehen Sie den Arretierhebel
√ Der Handgriff löst sich aus der Einrastung.
→ Stellen Sie den Arbeitswinkel ein, indem Sie den Handgriff nach rechts oder links drehen.
√ Der Handgriff rastet in der nächsten Einrastung ein ②.
→ Um den Handgriff weiterdrehen zu können, ziehen Sie erneut den Arretierhebel ①.

Gerät einschalten B

→ Halten Sie mit der einen Hand den Ein-/Ausschalter am Handgriff gedrückt ①.
→ Drücken Sie mit der anderen Hand gleichzeitig den Ein-/Ausschalter am Bügelgriff ②.
√ Das Gerät ist in Betrieb.
→ Drücken Sie die Eco-Taste
√ Die Hubzahl der Schneidmesser verringert sich. Das Lämpchen an der Eco-Taste leuchtet grün.

Hinweis

Der Eco-Modus verlängert die Laufzeit des Geräts um ca. 50% und kann zum Schneiden von dünnen Ästen verwendet werden. Nach dem Aus-und wieder Einschalten des Geräts bleibt der Eco-Modus aktiv. Zum Ausschalten des Eco-Modus muss die Eco-Taste nochmals gedrückt werden, damit das Gerät im Normalmodus (schnelle Hubzahl der Schneidmesser) arbeiten kann.

Schneiden D E F

Schneiden der Heckenoberseite D

- Führen Sie zum Schneiden der Heckenoberseite nach links und rechts schwenkende/schweifende Bewegungen mit der Heckenschere aus. - Halten Sie für optimale Schneidergebnisse das Schneidmesser in leicht abgeneigter Position in Richtung der Schneidbewegung.

Schneiden der Heckenseiten E

- Sollten die Heckenseiten geschnitten werden, so beginnen Sie zunächst mit dem unteren Teil der Hecke und schneiden Sie aufwärts.

- Halten Sie für optimale Schneidergebnisse das Schneidmesser in leicht abgeneigter Position in Richtung der Schneidbewegung.

- Schneiden Sie die Seiten der Hecke nach oben hin verjüngt, um einen gleichmäßigen Heckenwuchs zu ermöglichen.

Tipps zum Schneiden

- Bitte beachten Sie die Brutzeiten der Vögel!

- Die ideale Form zum Heckenschnitt ist die Trapezform, welche für ausreichende Licht- und Luftzufuhr in allen Bereichen der Hecke sorgt F.

- Um bei jungen Hecken den Dichtwuchs zu fördern, sollten neue Triebe nur zur Hälfte gekürzt werden.

- Hat die Hecke bereits Ihre gewünschte Höhe erreicht, können neue Triebe ganz entfernt werden.

- Um eine gleichbleibende Höhe der Hecke zu erzie- len, können Sie eine Richtschnur auf gewünschter Höhe spannen und entlang dieser Linie schneiden.

Schnittzeiten

Laubhecken Mai/Juni und Oktober (Rück- schnitt um ca. 1/3 der Gesamt- höhe im Winter vornehmen)

Nadelholzhecken April und Oktober

Koniferen April und Oktober

Gerät ausschalten B

√ Das Gerät schaltet sich aus, sobald Sie einen der beiden Ein-/Ausschalter ① oder ② loslassen.

Akku entnehmen G

→ Drücken Sie die Akkuentriegelug

→ Entnehmen Sie den Alzu

Wartung

WARNING!

Gefahr von Verletzungen oder Sachschäden.

Wartungs- und Reinigungsarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
- Vor allen Arbeiten am Gerät den Akku entnehmen.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführen lassen.

Reinigung

→ Reinigen Sie die Heckenschere, insbesondere die Lüftungsschlitze, nach jedem Einsatz mit einem trockenen Tuch bzw. bei starker Verschmutzung mit einer Bürste.
→ Reinigen Sie das Schneidmesser vorsichtig nach jedem Gebrauch.

→ Sprühen Sie das Schneidmesser nach dem Einsatz mit Pflegeöl ein, um eine lange Lebensdauer der Heckenschere zu garantieren. Verwenden Sie hierzu möglichst umweltfreundliche Schmiermittel.

→ Ölen Sie die Heckenschere nicht während des Betriebs.
→ Legen Sie die Heckenschere zum Ölen auf die Seite und tragen sie einen dünnen Ölfilm auf das Schneidmesser auf.
→ Unterbrechen Sie bei längerem Heckenschneiden öfter Ihre Arbeit und ölen Sie das Schneidmesser Ihrer Heckenschere.

Achtung!

Reinigen Sie das Gerät nicht mit Wasser.

Transport und Lagerung

WARNING!

Gefahr von Verletzungen durch das Schneidwerkzeug.

Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Entnehmen Sie den Akku vor Transport oder Lagerung.

Lagerung

→ Führen Sie nach jeder Saison eine gründliche Reinigung an Ihrem Gerät durch.
→ Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
→ Lagern Sie den Akku und die Heckenschere getrennt voneinander.
→ Lagern Sie den Akku an einem kühlen und trockenen Ort. Empfohlenene Lagertemperatur 0 - 23 °C.
→ Halten Sie die Heckenschere und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriechölen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile der Heckenschere beschädigen, angreifen oder zerstören können.

→ Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile der Heckenschere wirken können. Lagern Sie Ihre Heckenschere daher nicht in der Nähe dieser Stoffe.

Beseitigung von Störungen

WARNING!

Gefahr von Verletzungen oder Sachschäden

Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.

Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entnehmen Sie den Akku.

Problem Mögliche Ursache Abhilfe

Das Gerät schaltet ab.	Der Akku ist zu heiß. Lassen Sie den Akku abkühlen.
	Der Akku ist entladen. Laden Sie den Akku auf.
	Temperatur des Gerätes (Elektronik) ist zu hoch.	Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze
	Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
Das Gerät lässt sich nicht einschalten.	Der Akku ist entladen. Laden Sie den Akku auf.
	Überspannungsauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
	Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf.
	Temperatur des Akkus zu hoch oder zu niedrig.	Lassen Sie den Akku abkühlen bzw. aufwärmen.
	Der Akku ist defekt. Tauschen Sie den Akku aus.
Das Schneidmesser wird heiß.	Das Schneidmesser ist stumpf. Suchen Sie eine Fachwerkstatt auf.
	Es besteht zu viel Reibung aufgrund fehlender Schmierung.	Ölen Sie das Schneidmesser.
Unruhiger Lauf, starkes Vibrieren der Heckenschere.	Das Schneidmesser ist schadhaft. Suchen Sie eine Fachwerkstatt auf.
	Die Befestigung des Schneidmessers hat sich gelöst.	Suchen Sie eine Fachwerkstatt auf.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

EG-Konformitätserklärung

Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklärung, die ein Bestandteil dieser Betriebsanleitung ist.

Umweltgerechte Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Akkus/Batterien:

Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser.

Akkus/ Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Elektrowerkzeuge (ohne Akkus/Batterien):

Werfen Sie das Elektrowerkzeug nicht in den Hausmüll! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.

Contents

Akkumulatorer/batterier:

WOLF-Garten ist eine Marke der MTD Products Aktiengesellschaft WOLF-Garten is a trademark of MTD Products Aktiengesellschaft

Industriestraße 23 • 66129 Saarbrücken • Germany

Fon/Phone [phone] • Fax [phone]

www.WOLF-Garten.com • [e-mail]

769-22598A

WOLF Garten®
