SP 17.000 Flat Level Sensor - Pumput Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava tyhjennyspumppu
Merkki	Kärcher
Malli	SP 17.000 Flat Level Sensor
Paino	6 kg (ilman lisävarusteita)
Syöttöjännite	230-240 V ~ 50 Hz
Nimellisteho	550 W
Maksimivirtaus	17 000 l/h
Maksimipaineenkorkeus	9 m
Suurin upotussyvyys	7 m
Nesteen sallittu lämpötila	5 - 35 °C
Hiukkaskoko max.	5 mm
Vähimmäisjäämäkorkeus	1 mm (ilman esisuodatinta, jalat taitettuina)
Tärkeimmät toiminnot	Tyhjennys, siirto, puhtaan tai lievästi likaisen veden pumppaus, automaattitila tasoanturilla, manuaalitila
Huolto ja puhdistus	Huuhtele puhtaalla vedellä jokaisen käytön jälkeen; puhdista tasoanturi ja imualue
Turvallisuus	Kuivakäyntisuojaus (tasoanturi), lämpörele, automaattinen pysäytys automaattitilassa
Varaosat ja korjattavuus	Aitoja lisävarusteita ja varaosia saatavana osoitteesta www.kaercher.com
Yleistiedot	Käyttötarkoitus: tyhjennys, uima-allasvesi, kirkkaat vedet; ei saa käyttää syttyville, syövyttäville nesteille tai jätevesille

Usein kysytyt kysymykset - SP 17.000 Flat Level Sensor Kärcher

Mitä nesteitä voin pumpata Kärcher SP 17.000 Flat Level Sensor -pumpulla?

Voit pumpata lievästi likaista makeaa vettä (hiukkaskoko enintään 5 mm), uima-allasta lisäaineiden kanssa ja pesuaineliuoksia, kuten pesukoneiden huuhteluvesiä. Älä pumppaa syttyviä, räjähtäviä, syövyttäviä nesteitä, öljyjä, suolavettä tai wc-jätevesiä.

Miten letku asennetaan pumppuun?

Kierrä pumpun liitin G 1 1/2 liitosholkkiin. Työnnä letkukiristin letkun päälle, sitten letku liittimeen ja kiinnitä kiristimellä. Työnnä holkki Quick-Connect-liitäntään, kunnes se napsahtaa paikalleen.

Miten tasoanturi säädetään automaattikäyttöä varten?

Työnnä tasoanturi kiskoon halutulle korkeudelle. Sen on oltava kosketuksissa veteen käynnistyäkseen. Mitä korkeammalla se on, sitä korkeampi käynnistystaso. AUTO-tilassa pumppu pysähtyy 15 sekuntia sen jälkeen, kun anturi menettää kosketuksen veteen.

Mitä tehdä, jos pumppu käy mutta ei ime vettä?

Tämä johtuu usein ilmasta pumpussa. Irrota ja kiinnitä pistoke uudelleen useita kertoja esitäyttääksesi. Tarkista myös, ettei imualue ole tukossa ja että vedenpinta on riittävä (vähintään 7 mm tälle mallille ilman esisuodatinta).

Miten pumppu puhdistetaan käytön jälkeen?

Likaisen tai lisäaineita sisältävän veden pumppauksen jälkeen huuhtele pumppu juoksuttamalla puhdasta vettä. Irrota pistoke, poista Quick-Connect-holkki, puhdista ulkopuoli pehmeällä liinalla ja puhtaalla vedellä, tyhjennä ja kuivaa laite.

Mikä on vähimmäisjäämäkorkeus (tasaimu)?

Jalat taitettuina ja ilman esisuodatinta pumppu voi imaista jopa 1 mm:n vesikerroksen. Käytä tähän manuaalitilaa.

Voinko jättää pumpun toimimaan jatkuvasti?

Ei, pumppu ei ole suunniteltu jatkuvaan käyttöön. Se on tarkoitettu jaksoittaiseen käyttöön (tyhjennys, siirto). Jatkuva käyttö voi vahingoittaa sitä.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista sähkönsyöttö (sulakkeet, pistorasia). Jos lämpörele on lauennut, irrota pistoke, anna pumpun jäähtyä ja puhdista imualue. Tarkista myös tasoanturin asento ja puhdista se, jos se on likainen.

Miten pumppu säilytetään pakkasenkestävästi?

Tyhjennä pumppu ja lisävarusteet kokonaan, anna niiden kuivua ja säilytä ne sisätiloissa suojassa pakkaselta. Älä jätä jäännös vettä, joka voisi jäätyä ja vahingoittaa laitetta.

Mistä löydän lisävarusteita ja varaosia?

Käytä vain alkuperäisiä Kärcher-lisävarusteita ja -varaosia. Löydät ne verkkosivulta www.kaercher.com tai valtuutetulta jälleenmyyjältä.

KÄYTTÖOHJE SP 17.000 Flat Level Sensor Kärcher

Yleisiä ohjeita	55
Märäystenmukainen käytö	56
Vaarallisuusasteet	56
Ympäristönsuojelu	56
Lisāvarusteet ja varaosat	56
Toimituksen sisälto	56
Takuu	56
Laitekuvaus	56
Käytöönotto	57
Käytö	57
Hoito ja huolto	58
Kuljetus	58
Varastointi	58
Ohjeita Häiriötilanteissa	59
Teknisitet tiedot	59

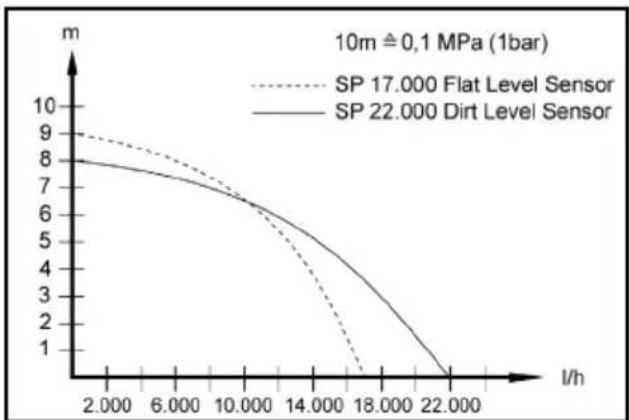

Pumppausmaärän optimointi	60
EU-vaatimustemmukaisuysvakuutus	60

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja mukana toimitetut turvallisuusohjeet. Menet

tele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

Määräystenmukainen käyttö

Käytä laitetta vain yksityisissä kotitalouksissa.

Määräystenmukainen käyttö:

• vedenpoisto rakennuksista tulvien sattuessa
• säiliöiden pumppaus tai nesteiden vaihto
• vedenotto kaivoista ja kuiluista, makean veden pumppaus veneistä ja jahdeista

Toimintaa koskevia ohjeita, katso luku Käyttö.

Sallitut pumpattavat nesteet

VAARA

Hengenvaara ja loukkaantumisvaara pumpattaessa räjähdysalttiita, syttyviä tai sopimattomia aineita! Syttyvät tai räjähdysalttiit aineet voivat syttyä tai räjähtää.

Sopimattomat aineet voivat vahingoittaa pumppua. Älä pumppaa räjähdysalttiita, syttyviä tai syövyttäviä nesteitä tai kaasuja (esim. polttoaineita, öljyä, nitro-ohentimia) äläkä pumppaa rasvoja, öljyä, suolavettä tai käymälätilojen jätevettä tai vettä, jonka juoksevuus on heikompi kuin puhtaan veden.

Sallitut pumpattavat nesteet:

Makea vesi tiettyyn likaisuusasteeseen asti. SP 17.000 Flat Level Sensor: vesi, jonka likaisuusasteen raekoko on enintään 5 mm. SP 22.000 Dirt Level Sensor: vesi, jonka likaisuusasteen raekoko on enintään 30 mm. Uima-altaiden vesi määräystenmukaisella lisäaineiden annostuksella. Pesuliuos, esim. vuotavista pesukoneista. Huuhtele ja puhdista pumppu sen jälkeen puhtaalla makealla vedellä, katso luku Huuhtelu ja puhdistus. Pumpattavien nesteiden lämpötilan on oltava 5–35 °C:n välillä.

Epäasianmukainen käyttö

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Käyttö pakkasella voi vahingoittaa laitetta.

Jos laitetta ei ole täysin tyhjennetty, se voi rikkoutua jäätyessään.

Älä käytä laitetta pakkasella.

Suojaa laite jäätymiseltä.

HUOMIO

Jatkuva käyttö aiheuttaa vaurioitumisvaaran!

Laite ei sovellu keskeytyksettömään jatkuvaan käyttöön.

Älä käytä laitetta yhtäjaksoisesti pitkiä aikoja (esim. jatkuva kiertovesikäyttö lammikoissa) tai kiinteänä asennuksena (esim. nostolaitteena, suihkulähdepumppuna).

Huomautus

Valmistaja ei vastaa mahdollisista vaurioista, jotka ovat aiheutuneet epäasianmukaisen käytön tai virheellisen käytön seurauksena.

Vaarallisuusasteet

VAARA

• Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

△VARO

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

• Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia, kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaearcher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Laitekuvaus

Kuvat katso kuvasivut

Kuva A

① Kytkin (automaattitoiminto / manuaalinen käyttö) ② Kantokahva ③ Verkkoliitäntäkaapeli ja pistoke ④ Automaattinen ilmauslaite ⑤ Quick-Connect ⑥ Pumppuliitinkappale G 1 1/2 (1", 1 1/4 ja 1 1/2 letkuliitäntä ja G 1 1/2 -kierre) ⑦ Takaiskuventtiili (SP 17.000 Flat Level Sensor) ⑧ Valikappale (G 1 1/2 -kierre)

⑨ Kisko (tasoanturi) ⑩ Tasoanturi ⑪ Tukijalat (SP 17.000 Flat Level Sensor) ⑫ Esisuodatin (SP 22.000 Dirt Level Sensor irrotettava)

Käyttöönotto

VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Irrota laite aina virransyötöstä ennen laitteen kokoamista, purkamista tai puhdistamista.

Huomautus

Mitä lyhyempi letkun pituus ja suurempi letkun halkaisija on, sitä suurempi on pumppausteho.

Käytä esisuodatinta, kun letkun halkaisija on alle 1 1/4 , jotta pumppu ei tukkeudu.

SP 17.000 Flat Level Sensor: Lisävarusteet SP 22.000 Dirt Level Sensor: integroitu jalustaan

Pumpun liitäntä on varustettu pistomekanismilla (QuickConnect).

Välikappale, jossa on pumppuliitinkappale G 1½ toimitetaan irrallaan laitteen mukana.

Huomautus

Letkut, joiden halkaisija on 1 , 11/4 ja 11/2 , voidaan liittää pumppuliitinkappaleeseen G 11/2 .

Halutun raekoon syöttämistä varten on valittava riittävän suuri letkun halkaisija, ja pumppuliitinkappaletta on lyhennettävä vastaavasti urista. Myös pieniä raekokoja käytettäessä suositellaan suurta letkun halkaisijaa, jotta virtausmäärä voidaan pitää suurena.

Letkun liittäminen pumppuun:

1 Ruuvaa pumppuliitinkappale G 1 1/2 välikappaleeseen.

Kuva B

2 Työnnä letkunkiristin letkun päälle. 3 Työnnä letku pumppuliitinkappaleen G 1½ päälle ja kiinnitä se letkunkiristimellä. 4 Työnnä välikappale QuickConnect-liitäntään.

Kuva C

Pumpun asettaminen / upottaminen:

1 Siirrä tasoanturi ylhäällä olevalle kiskolle.

Kuva D

2 Taita tukijalat ulos tai sisään. (SP 17.000 Flat Level Sensor)

Kuva E

Huomautus

Tukijalkojen taittaminen ulos ei ole ehdottoman välttämätöntä, mutta se lisää pumppaustehoa. Tukijalkojen taittaminen sisään mahdollistaa nesteen tasoimun 1 mm:n jäännöskorkeuteen asti.

3 Asenna tai irrota esisuodatin. (SP 17.000 Flat Level Sensor)

Kuva E

Huomautus

Esisuodattimen asentaminen ei ole ehdottoman välttämätöntä, mutta esisuodattimen asentamisen myötä pumppausteho on suurempi (vain SP 17 000 Flat Level Sensor). Esisuodattimella esisuodatetaan syötettävä neste, jotta pumppua voidaan suojata liialliselta likaantumiselta. Suodatinta käytettäessä voidaan syöttää vielä enintään 5 mm:n hiukkasia. Esisuodattimen irrottaminen mahdollistaa nesteen tasoimun 1 mm:n

jäännöskorkeuteen asti (vain SP 17.000 Flat Level Sensor -mallissa).

4 Aseta pumppu tukevasti kiinteälle alustalle pumpattavaan nesteeseen tai upota se kahvaan kiinnitetyn köyden avulla.

Huomautus

Epäpuhtaudet eivät saa tukkia imualuetta. Jos alusta on mutapohjainen, aseta pumppu tiilen tai vastaavan päälle. Varmista, että pumppu on vaakasuorassa. Älä kanna pumppua kaapelista tai letkusta.

Käyttö

VAARA

Sähköiskun aiheuttama hengenvaara!

Sähköiskun aiheuttama hengenvaara, jos jännitteisiin osiin kosketaan.

Älä kosketa käytön aikana kahvaan kiinnitettyä köyttä tai pumpattavan nesteen kanssa kosketuksissa olevia esineitä (esim. pumpattavaan nesteeseen ulottuvat putket, kaiteet) äläkä kosketa pumpattavaa nestettä.

Automaattinen ilmauslaite

1. Nestetason ollessa alhainen imettyä tai pumpussa olevaa ilmaa mahdollisesti poistuu automaattisen ilmanpoistolaitteen kautta. Ilman lisäksi voi myös nestettä valua ulos.

Jos pumpun imutoiminnossa on ongelmia, kun nestetaso on alhainen, irrota verkkopistoke ja kytke se takaisin toistuvasti. Tämä tukee imutoimintoa.

Kuva F

Automaattitoiminto

Huomautus

Automaattitoiminnossa tasoanturi ohjaa pumppausta automaattisesti. Pumppu kytkeytyy päälle heti, kun tasoanturi koskettaa nousevaa pumpattavaa nestettä.

Pumppu kytkeytyy pois päältä heti, kun tasoanturi menettää kosketuksen laskevaan pumpattavaan nesteeseen ja 15 sekunnin jälkikäyntiaika on kulunut.

Kuva G

Päällekytkentä:

Pienin tarvittava nestemäärä, jotta pumpun imu voi toimia automaattisesti (= pienimmät kytkentäpisteet):

• SP 17.000 Flat Level Sensor: 7 mm (57 mm esisuodatinta käytettäessä) SP 22.000 Dirt Level Sensor: 50 mm

Suurin säädettävä Level Sensorin kytkentäkorkeus:

• SP 17.000 Flat Level Sensor: 190 mm (240 mm esisuodatinta käytettäessä) SP 22.000 Dirt Level Sensor: 237 mm

Pienin jäännösnestekorkeus / suurin imusyvyys:

• SP 17.000 Flat Level Sensor: 1 mm (ilman esisuodatinta, sukijalat käännettyinä sisään) SP 22.000 Dirt Level Sensor: 35 mm

Huomautus

Esisuodattimen käyttöä suositellaan.

Huomautus

Varmista, että pumppu on vaakasuorassa. Muuten voi käydä niin, että tasoanturi ei menetä kosketusta nesteeseen, jolloin pumppu käy kuivana.

1. Siirrä tasoanturi haluttuun päällekytkentäkorkeuteen (kosketus pumpattavaan nesteeseen).

Huomautus

Mitä korkeammalle tasoanturi asetetaan, sitä korkeampi on päälle- ja poiskytkentäpiste. Soveltamisesimerkkejä on seuraavassa taulukossa:

Soveltamisalue	SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Kuilut, joiden lapi-mitta < n. 1 m (esim. viemäröin-ti)	Tasoanturi ylim-màssä asennos-sa	Tasoanturi ylim-màssä asennos-sa
	Esisuodattimen käytöä suositel-laan	Esisuodattimen luukku kiinni (suojaa liaita)
Uima-altaat, lam-mikot (vain SP 22.000 Dirt Level Sensor)	Tasoanturi alim-massa asennos-sa	Tasoanturi alim-massa asennos-sa
	Pumppauksen käynnistys esi-suodattimella tai uloskäännetyillä tukijaloilla	Esisuodattimen luukku kiinni (suojaa liaita)
	Pumppauksen jatkaminen ilman esisuodatinta ja sisäenkäännetyil-lä tukijaloilla (jäännösneste-korkeus 1 mm saavutetaan) Huomautus Suorita manuaali-sessa tilassa. Valvo poiskytken-tää / tasoimua.

1. Aseta kytkin automaattitoiminnalle (AUTO).

Kuva H

1. Yhdistä verkkopistoke pistorasiaan.

Manuaalinen käyttö

Huomautus

Manuaalisessa käytössä pumppu on kaiken aikaa päällekytkettynä.

1. Aseta kytkin manuaaliselle käytölle (MAN).

Kuva H

1. Yhdistä verkkopistoke pistorasiaan.

HUOMIO

Vaurioitumisvaara kuivakäynnillä!

Kuivakäynti lisää pumpun kulumista.

Älä jätä pumppua ilman valvontaa manuaalisessa käytössä.

Jos laite käy kuivana, vedä verkkopistoke välittömästi pistorasiasta.

Tasoimu (SP 17 000 Flat Level Sensor)

Manuaalista käyttöä suositellaan, jotta voidaan mahdollistaa 1 mm:n minimijäännöskorkeus.

SP 17 000 Flat Level Sensor -pumppuun on asennettu takaiskuventtiili. Sillä estetään letkussa olevan jäännösnesteen takaisinvirtaus pumppauksen loputtua.

Käytön lopettaminen

1. Irrota verkkopistoke pistorasiasta.

Laite pysähtyy.

HUOMIO

Vaurioitumisvaara!

Kuivuneen lian tai lisäaineiden aiheuttama vaurioitumisvaara.

Huuhtele ja puhdista laite välittömästi jokaisen käytön jälkeen.

1. Jos likaista nestettä tai lisäaineita sisältävää nestettä on pumpattu, laite on huuhdeltava ja puhdistettava välittömästi käytön päätyttyä, katso luku Huuhtelu ja puhdistus.
2. Tyhjennä laite ja varusteet ja anna niiden kuivua.

Hoito ja huolto

VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja.

Lapset eivät saa suorittaa puhdistusta ja käyttäjälle kuuluvaa huoltoa.

Huuhtelu ja puhdistus

HUOMIO

Vaurioitumisvaara!

Kuivuneen lian tai lisäaineiden aiheuttama vaurioitumisvaara.

Huuhtele ja puhdista laite välittömästi jokaisen käytön jälkeen.

1 Jos likaista nestettä tai lisäaineita sisältävää nestettä on pumpattu, laite on huuhdeltava sen jälkeen: Pumppaa laitteella puhdasta, lisäaineetonta makeaa vettä, kunnes kaikki lika tai lisäaineet on huuhdeltu ulos laitteesta.

VAARA

Sähköiskun ja loukkaantumisen vaara!

Laite sisältää sähköisiä ja mekaanisia komponentteja. Irrota laite aina virransyötöstä ennen laitteen kokoamista, purkamista tai puhdistamista.

2 Irrota verkkopistoke pistorasiasta.

3 Paina QuickConnect-painiketta ja irrota välikappale. Kuva C

4 Poista tarvittaessa jäänteet letkusta ja Quick-Connectista.

5 Puhdista laitteen ulkopuoli pehmeällä, puhtaalla liinalla ja puhtaalla makealla vedellä.

6 Tyhjennä laite ja varusteet ja anna niiden kuivua.

Huolto

Laite on huoltovapaa.

Kuljetus

Kuljetus käsin

△VARO

Kompastumisen aiheuttama loukkaantumisvaara!

Irrallisiin johtoihin ja letkuihin kompastuminen voi aiheuttaa loukkaantumisvaaran.

Varo johtoja ja letkuja, kun siirrät laitetta.

1. Nosta ja kanna laitetta kahvasta.

Kuljetus ajoneuvoissa

△VAROITUS

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi laitteen paino kuljetettaessa.

Sijoita tai kiinnitä laite soveltuvien ohjeiden mukaisesti, jotta se ei liu'u eikä heittelehdi ympärinsä kuljetuksen aikana.

1. Estä laitteen luisuminen ja kaatuminen ajoneuvossa kuljetettaessa kiinnittämällä laite voimassa olevien direktiivien mukaisesti.

Varastointi

HUOMIO

Jäätyminen aiheuttaa vaurioitumisvaaran!

Jos laitetta ei ole täysin tyhjennetty, se voi vaurioitua jäätyessään.

Tyhjennä laite ja sen varusteet kokonaan ennen niiden varastoimista.

Suojaa laite jäätymiseltä.

Säilytä laitetta jäätymättömässä paikassa, mieluiten sisällä.

△VARO

Loukkaantumis- ja vaurioitumisvaara!

Laite voi kaatua kaltevilla pinnoilla.

Ota varastoinnissa huomioon laitteen paino.

1. Tyhjennä pumppu ja varusteet kokonaan.
2. Anna pumpun ja varusteiden kuivua.
3. Säilytä pumppuja jäätymiseltä suojatussa tilassa.

Ohjeita häiriötilanteissa

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskuvan avulla. Ota yhteyttä valtuutettuun asiakaspalveluun epäselvissä tai mainitsemattomien häiriöiden tapauksessa.

Tekniset tiedot

Virhe Syy Korjaus
Pumppu käy, mutta ei pumpppaa	Pumpussa on ilmaa. 1. Irrota ja yhdistä useita kertoja verkkopisto-ketta pistorasiasta, kunnes nestettä ime-tään.
	Imvalue on sukossa. 1. Irrota verkkopistoke pistorasiasta.2. Puhdista imvalue.
	Vedenpinta ja nesteen vähimmäistaso. 1	Upota pumppu mahdollisimman syvälle pumpattavaan nestseseen, katso luku Käytö.
Pumppu ei käynisty, tai pysähtyy yhtäkkiä käyn-nin aikana	Virran syöttö on katkennut. 1. Tarkasta suulakkeet ja sähköliitännät.
	Lämpösuojakytkin on kytkenyt pumpunpois päältä ylikuumenemisen johdosta.	1. Irrota verkkopistoke pistorasiasta.2. Anna pumpun jäähtyä.3. Poista likahiukkaset imvalueelta.4. Puhdista imvalue.5. Estä pumpun kuivakänty.
	Likahiukkaset tukkivat imvalueen. 1. Irrota	verkkopistoke pistorasiasta.2. Puhdista imvalue.
	Tasoanturi pysäytää pumpun. 1. Tarkast	tasoanturin asento ja korjaa se tarvittaessa.HuomautusPumppu pysähtyy 15 sekunnin kuluttua siitä, kun tooanturi ei ole enää kosketuksissa ve-den kanssa.
	Tasoanturi ei reagoi, sillä se on likaantunut.	1. Puhdista toaanturi.
Pumppausteho vähenee	Imvalue on sukossa. 1. Irrota verkkopistoke pistorasiasta.2. Puhdista imvalue.
Pumppausteho on liian alhainen	Maksimaalinen pumppauskorkeus on ylittynyt.Letkin halkaisija ja letkun pituus on väärin valittu.	1. Noudata maksimaalista pumppauskorkeut- ta, katso luku Tekniset tiedot.2. Valitse tarvittaessa suurempi letkun halkaisija tai lyhyempi letkun pituus, katso lukuPumppaismäärän optimointi.
Quick-Connectia ei voi avata tai sulkea	Pistojarjestelmä on likaantunut. 1. Poista	liitin.2. Puhdista liitin.3. Asenna liitin.
Pumppu käy, vaikka ta-soanturi ei ole kosketuk-sissa veden kanssa	Tasoanturi ei reagoi, sillä se on likaantunut.	1. Puhdista toaanturi.
	Kytkin on manuaalisen käytön (MAN)asennossa.	1. Aseta kytkin automaattitoiminnalle (AU-TO).
Pidennetty jällkäntyiai-ka	Tasoanturi on likaantunut.	1. Puhdista toaanturi.

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Laitteen tehotiedot
Verkkojännite	V	230-240	230-240
Verkkotaajuus	Hz	50	50
Nimellisteho	W	550	750

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Pumppausmäärä, enin-tään	I/h	17.000	22.000
Paine (enint.)	MPa(bar)	0,09 (0,9)	0,08 (0,8)
Pumppauskorkeus(enint.)	m	9	8
Sukellus-/upotussy-vyys (enint.)	m	7	7
Pumpattavan nesteensallittu lämpötila	°C 5...35 5...35
Sallittujen pumpatta-vien nesteiden hiukkas-koko (enint.)	mm 5 30
Nesteen vähimmästa-so (manuaalinen tila)	mm 7 50
Jäljelle jäeneen nes-teen korkeus	mm 1 35
Paino (ilman varusteita) kg 6,7

Oikeus teknisiin muutoksiin pidätetään.

Pumppausmäärän optimointi

Pumppausmäärä on sitä suurempi:

• mitä vähempi pumppauskorkeus on.
• mitä suurempi käytettävän letkun halkaisija on.
• mitä lyhyempi käytettävä letku on.
• mitä vähemmän painehäviöitä liitetyt varusteet aiheuttavat.

EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että jäljempänä kuvattu kone vastaa suunnittelultaan ja rakenteeltaan sekä meidän markkinoille tuomanamme mallina EU-direktiivien olennaisia turvallisuus- ja terveysvaatimuksia. Jos konetta muutetaan ilman meidän hyväksyntäämme, tämän vakuutuksen voimassaolo raukeaa.

Tuote: Pumppu

Tyyppi: 1.645-xxx

Sovellettavat EU-direktiivit

2014/35/EU

2014/30/EU

2011/65/EU

2009/125/EY

Sovellettu asetus (sovelletut asetukset)

(EU) 2019/1781

Sovelletut yhdenmukaistetut standardit

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN IEC 63000:2018

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40

Käyttöönotto 61

Käyttö 62

Toiminta 62

Hoito ja huolto 63

Kuljetus 64

Varastointi 64

Apua häiriötilanteissa 64

Tekniset tiedot 65

Tämä laite on tarkoitettu kotitalouskäyttöön, ja se on suunniteltu toimimaan luotettavasti ja turvallisesti.

Noudata käyttöohjeita. Säilytä nämä ohjeet.

Säilytä nämä ohjeet tulevaa tarvetta varten.

Käyttötarkoitus

Käytä laitetta yksinomaan kotitalouskäyttöön.

Käyttötarkoitus:

Vedenpaineen alentaminen ja veden virtauksen säätö hanasta ja kaivoista.

Ohjeet käyttöön. Katso luku Toiminta.

Lisävarusteet ja varaosat 124

Asennussarja 124

Takuu. 124

Varoitus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavia vammoja tai johtaa kuolemaan.

△VAROITUS

Viittaus mahdolliseen vaaralliseen tilanteeseen, joka voi aiheuttaa lieviä vammoja.

HUOMIO

Lisävarusteet ja varaosat

1. Työnnä verkkopistoke pistorasiaan.

Manuaalinen tila

Huomautus

Manuaalisessa tilassa pumppu pysyy jatkuvasti päällä.

1. Aseta kytkin manuaaliseen tilaan (MAN). Kuva H
2. Työnnä verkkopistoke pistorasiaan.

HUOMIO

Huuhtelu ja puhdistus

HUOMIO

Vaurioitumisvaara!

Sähköisku- ja loukkaantumisvaara!

Seade sisaldab elektrilisi ja mehaanilisi komponente. Enne kokkupanekut, lahtivõtmist või puhastamist lahutage seade alati vooluvõrgust. 2 Tõmmake võrgupistik pistikupesast välja. 3 Vajutage Quick-Connecti nuppu ja tõmmake ühendusotsakud ära.

Joonis C

Vigastusoht, kahjustusoht!

1. Pistke pistikupessa.

Manuaalne režiim

Näidik
