• Kontrollera effektsensorns rätta läge med vevarmsmagneten om du inte får någon kadensavläsning. Power.output.SWE A 18/1/01, 14:01100-101102 103 FIN FIN ASENNUS ASENNUS ............................................................... 103 Power-sensorin asennus....................................... 104 Ketjunopeusanturin asennus............................... 105 Nopeusanturin asennus ....................................... 106 Vastaanotinpidikkeen asennus............................107 Pariston vaihto...................................................... 107 KÄYTTÖ ................................................................. 108 Polar Power Output Sensor .................................108 Turvallisuus ja sensorin hoito .............................. 110 Ongelmatilanteita ................................................ 110 Tekniset tiedot ......................................................111 Polar-takuu ........................................................... 111 Polar Power Output -sensori mittaa poljintehoa, vasen-oikea- voimatasapainoa (LRB, oikean ja vasemman jalan voimatasapaino prosentteina), pyöritystekniikkaa (pyöritysindeksi PI kertoo, kuinka tasaisesti poljinteho jakautuu yhden poljinkierroksen aikana), nopeutta, poljinnopeutta ja ajettua matkaa. Laitetta ei ole tarkoitettu muuhun käyttöön. Polar Power Output on yhteensopiva Polar S710™ -sykemittarin kanssa. Se soveltuu käytettäväksi pyörissä, joissa on takavaihtaja. Se on suunniteltu erityisesti maantiepyöräilyyn, mutta sopii myös useimpiin maastopyöriin. On kuitenkin huomattava, että laitteen johdot eivät kestä kovaa rasitusta. Asennus maastopyörään saattaa olla vaikeampaa kuin maantiepyörään. Puhdista ja kuivaa sensorin osille valitsemasi paikat pyörässä huolella ennen kuin asetat osien alle tulevat kumipehmusteet paikalleen. Mikäli nippusiteet ovat liian lyhyitä pyörääsi, saat niistä pidemmät liittämällä kaksi nippusidettä yhteen. Polar S710 -sykemittarin käyttöohjeesta löydät lisää ohjeita Polar Power Output - sensorin käytöstä. SISÄLLYS Power.output.FIN A 18/1/01, 9:24102-103104 105 FIN FIN

Power-sensorin asennus Ketjunopeusanturin asennus Huom! Pakkauksessa on kahdenlaisia nippusiteitä. Käytä leveämpiä nippu siteitä Power-sensorin kiinnitykseen.

1. Etsi pyörän oikean puolen takahaarukan alaputken päältä sopiva paikka

Power-sensorille. Sensori tulee asentaa takahaarukan keskikohtaan.

2. Aseta kaksi kumipehmustetta takahaarukan päälle. Aseta sensori

kumipehmusteiden päälle siten, että voit lukea Polar-logon oikein päin seistessäsi pyörän oikealla puolella. Kohdista sensorin “middle” -tekstin kohdalla oleva lovi takahaarukan keskikohtaan. Pujota nippusiteet sensorin reikien läpi ja kiinnitä ne löysästi takahaarukan ympärille. Älä kierrä niitä vaihdevaijerien ympärille. Huom! Älä kiristä nippusiteitä tiukasti ennen kuin olet asentanut kampimagneetin paikalleen!

3. Aseta kampimagneetti poljinkammen yläpuolelle, kun kampi osoittaa

taaksepäin. Jotta poljinnopeussignaalien lähetys onnistuu häiriöttömästi, kampimagneetti tulee kohdistaa Power-sensorin “cadence” -tekstin kohdalle. Kiinnitä magneetti nippusiteellä valitsemaasi paikkaan poljinkammessa. Varmista, että kampimagneetti ei koske ketjuun silloinkaan, kun ketju on lähimpänä poljinta.

4. Säädä sensori ja kampimagneetti siten, että magneetti ohittaa sensorin

läheltä, mutta ei osu siihen. Magneetin ja sensorin välinen etäisyys saa olla enintään 7 mm. Kiristä nippusiteet ja katkaise ylijääneet nippusiteiden päät.

1. Kierrä Power-sensorista ketjunopeusanturiin menevä johto takavaihtajan

vaijerin ympäri siten, että ylimääräinen johto ei roiku irtonaisena. Takavaihtajan normaali toiminta ei saa estyä. Jos asennat sensoria maastopyörään, johdon kiertäminen vaihdevaijerin ympäri ei ole aina tarpeen, sillä johdon pituus ei välttämättä riitä siihen. Älä kiristä johtoa äärimmilleen.

2. Pakkauksessa on kolme takavaihtajan kiristinpyörän ruuvivaihtoehtoa.

Valitse seuraavasta taulukosta polkupyörääsi sopiva ruuvityyppi. Huomaa, että taulukossa ovat mukana vain eräät yleisesti käytetyt takavaihtajatyypit. Ruuvit sopivat niiden lisäksi moniin muihinkin tyyppeihin.

3. Irrota alkuperäinen ruuvi takavaihtajasta. Aseta ketjunopeusanturi

takavaihtajaan ja kiinnitä se pakkauksessa olevalla ruuvilla. Älä kiristä vielä tiukalle.

4. Tarkista, että pyöräsi vaihteet toimivat moitteettomasti ja että

ketjunopeusanturi ei kosketa pinnoihin kun ketju on suurimmalla takarattaalla.

5. Kun anturi on ohjeiden mukaisesti paikallaan, kiristä ruuvi tiukasti kiinni.

Vastaanotinpidikkeen asennus

1. Kuljeta vastaanotinpidikkeen johto pyörän runkoa pitkin ohjaustangolle

ja kiinnitä se nippusiteillä.

2. Kiinnitä johto vastaanotinpidikkeeseen. Ylimääräisen johdon voi taitella

3. Aseta kumipehmuste ohjaustangolle.

4. Aseta vastaanotinpidike kumipehmusteen päälle siten, että power-teksti

5. Pujota nippusiteet vastaanotinpidikkeen molemmilla puolella olevien urien

läpi ja kiristä ne tiukasti. Leikkaa pois nippusiteiden ylijäävät päät.

6. Aseta S710-rannevastaanotin pidikkeeseen. Pujota ranneke

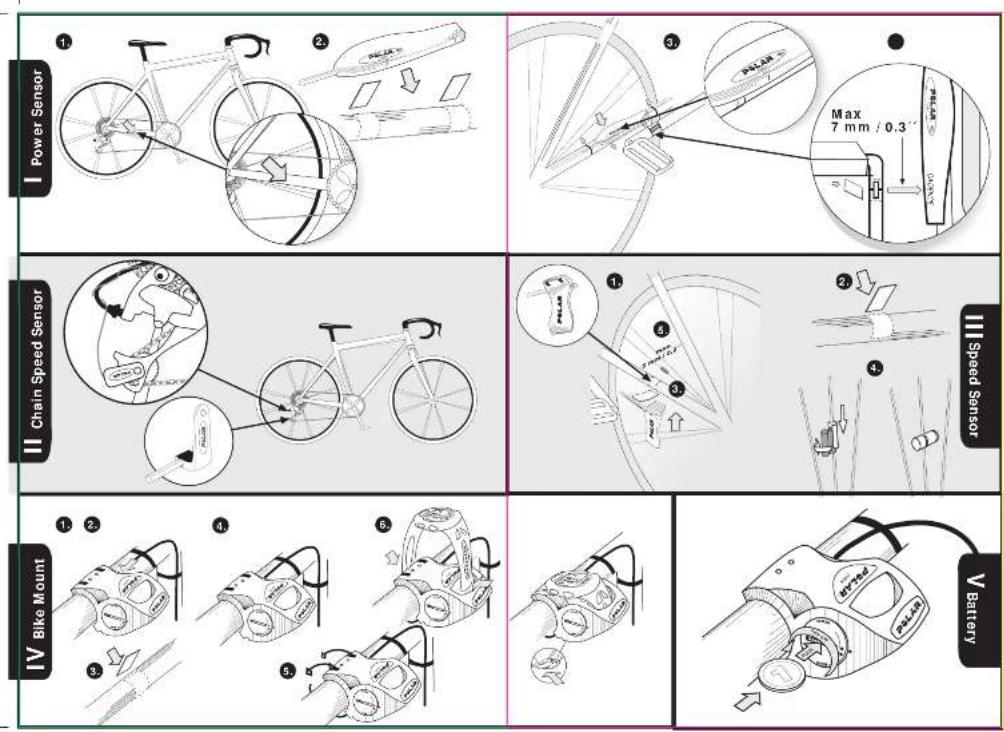

vastaanotinpidikkeen aukon läpi ja kiristä se ohjaustangon ympärille. Nopeusanturin asennus Huom! Pakkauksessa on kaksi pinnamagneettia (katso kuva III/4). Sinun täytyy asentaa pyörääsi vain toinen niistä.

1. Etsi nopeusanturille sopiva paikka pyörän vasemman puolen takahaarukan

alaputken sisäpuolelta, vastapäätä Power-sensoria.

2. Aseta kumipehmuste sopivaan paikkaan takahaarukan alapuolelle.

3. Aseta nopeusanturi kumipehmusteelle, takahaarukan alapuolelle viistosti

pinnoja kohti. Tarkista, että anturi ei osu pinnoihin. Pujota nippusiteet anturin reikien läpi ja kiristä siteet löysästi. Älä kiristä vielä tiukasti.

4. Kiinnitä pinnamagneetti johonkin takapyörän pinnaan. Valitse

magneeteista se, joka sopii paremmin pinnojen halkaisijaan. A) Kiinnitä magneetti pyörän pinnaan kiertämällä sitä pinnan ympäri. Työnnä metallisuojus pinnamagneetin päälle. Asenna magneetti ja anturi samalle korkeudelle. Kohdista magneetti anturia päin. tai B) Kiinnitä ruuvimagneetti pinnaan samalle tasolle kuin nopeusanturi. Magneetti tulee kohdistaa anturia päin.

5. Säädä anturi ja magneetti siten, että magneetti kulkee läheltä anturia,

mutta ei osu siihen. Anturin ja magneetin välinen etäisyys saa olla enintään 5 mm.

6. Kun olet asentanut anturin ja magneetin ohjeiden mukaisesti paikoilleen,

kiristä nippusiteet ja leikkaa siteiden ylijäävät osat pois. III Polar Power Output -sensorin pariston arvioitu käyttöikä on 300 ajotuntia. Seuraa oheisia ohjeita huolellisesti vaihtaessasi paristoa. Katso myös kannen kuva V.

1. Power Output -sensorin paristo on vastaanotinpidikkeessä.

2. Avaa vastaanotinpidikkeen oikealla puolella oleva paristonkansi kolikon

avulla. Paina kantta kevyesti ja käännä sitä vastapäivään.

3. Poista vanha paristo ja aseta uusi paristo paikalleen miinuspuoli ylöspäin

(paristo CR 123A). Power-sensorissa vilkkuu punainen valo, kun paristo on asettunut oikein paikoilleen.

4. Aseta paristonkansi takaisin paikalleen. Paina kantta kevyesti ja käännä sitä

myötäpäivään, kunnes siinä oleva nuoli osoittaa close-tekstin vieressä olevaa nuolta kohti.

5. Testaa sensorin toiminta pyörittämällä pyöräsi takapyörää. Tarkista, että

Power-sensorin merkkivalo välähtää, kun pinnamagneetti ohittaa nopeusanturin.

6. Älä heitä vanhaa paristoa roskiin, vaan vie se paristojen keräyspisteeseen.

Pariston vaihto Power.output.FIN A 18/1/01, 9:24106-107108 109 FIN FIN

2. Tarkista, että vastaanotinpidikkeen metallitapit ovat kiinteässä

kosketuksessa sykemittarin rannevastaanottimen pohjaan. Näin varmistat, että yhteys Power Output -sensorin ja vastaanottimen välillä toimii.

3. Sensorin asennuksen tarkistus:

• Varmista Power-sensorin asennus tarkistamalla, että vihreä merkkivalo välähtää Power-sensorissa, kun kampimagneetti ohittaa sensorin.

• Varmista nopeusanturin asennus tarkistamalla, että punainen merkkivalo välähtää Power-sensorissa, kun pinnamagneetti ohittaa nopeusanturin.

• Varmista ketjunopeusanturin asennus tarkistamalla, että keltainen merkkivalo välkkyy Power-sensorissa, kun ketjua pyöritetään. Tämä tarkistus on ainoastaan testi. Merkkivalojen toiminta loppuu pyöräillessä 50 välähdyksen jälkeen. Jos haluat tehdä tämän testin uudelleen, sinun täytyy pysähtyä minuutiksi siten, että magneetit eivät ohita antureita eikä ketju liiku.

4. Jos haluat, että harjoitustiedostosi sisältää syketiedot alusta alkaen, odota

että rannevastaanotin tunnistaa sykkeesi ennen kuin aloitat pyöräilyn. Vastaanotin tunnistaa sykkeen 15 sekunnin kuluessa.

5. Löydät lisää ohjeita Polar Power Output -sensorin käytöstä Polar

S710 -sykemittarin käyttöohjeesta.

1. Voidaksesi käyttää Power Output -sensoria, sinun täytyy tehdä seuraavat

asetukset Polar S710 -sykemittariisi: Options Bike Set Bike 1/ 2 On Power On

• Ketjun paino grammoina

• Ketjun pituus millimetreinä

• Takanavan keskiön ja eturattaan keskiön välinen etäisyys millimetreinä Esimerkkejä ketjujen painoista ja pituuksista: Shimano Dura-ace CN-7700 Superkapea HG paino: 304 g pituus: 1473 mm Campagnolo Record 2000 10 vaihteen ketju paino: 279 g pituus: 1448 mm Polar Power Output Sensor Takanavan keskiön ja eturattaan keskiön välisen etäisyyden mittaaminen Jos tiedät valmistajan ilmoittaman ketjun painon ja pituuden, syötä nämä tiedot sykemittariin. Jos et tiedä kyseisiä arvoja, irrota ketju ja punnitse se. Pituuden määrittämiseksi laske ketjun lenkkien määrä ja kerro se 12,7 mm:llä. Lenkkien määrä _____ x 12,7 mm = ketjunpituus ______ mm. KÄYTTÖ Power.output.FIN A 18/1/01, 9:24108-109110 111 FIN FIN Tekniset tiedot

• Toimintalämpötila: 0º - +60 º C

• Paristotyyppi: CR 123A

• Pariston käyttöikä: noin 300 ajotuntia

• Poljintehon mittauksen tarkkuus: ( ±5% (arvot 75-2000 W)

• Sensorin, anturien, ja vastaanotinpidikkeen paino: 197 g (sisältäen pariston)

• Roiskevesitiivis Mittausten raja-arvot:

• Pyöritystekniikka 0 - 100 %

• Takuuaika on yksi vuosi ostopäivästä. Ostotosite on esitettävä takuuhuollon yhteydessä.

• Takuu kattaa tuotteen raaka-aine- ja valmistusviat edellyttäen, että tuotetta hoidetaan ja huolletaan tässä käyttöohjeessa annettujen ohjeiden mukaisesti.

• Takuu ei korvaa vikoja, jotka ovat aiheutuneet tuotteen väkivaltaisesta käsittelystä, normaalista kulumisesta tai virheellisestä säilyttämisestä.

• Takuu ei korvaa tuotteen normaalisti kuluvia osia, kuten paristoa.

• Takuu ei kata vikoja, jotka ovat aiheutuneet tuotteelle muualla kuin Polar Electro Oy:n tai sen valtuuttamassa huollossa suoritettujen huoltotoimenpiteiden seurauksena.

• Takuuaikana viallinen tuote korjataan tai vaihdetaan uuteen veloituksetta.

• Tämä takuu ei vaikuta kuluttajan voimassa olevien asianmukaisten kansallisten lakien mukaisiin oikeuksiin eikä osto-/kauppasopimukseen perustuviin kuluttajan oikeuksiin myyjään nähden. Copyright © 2001 Polar Electro Oy, FIN-90440 KEMPELE. Polar-logo on Polar Electro Oy:n rekisteröimä tavaramerkki. Polar S710 ja Polar Power Output Sensor ovat Polar Electro Oy:n tavaramerkkejä. Patenttihakemus vireillä Turvallisuus ja sensorin hoito

• Turvallisuutesi varmistamiseksi kiinnitä sensorin johdot tukevasti pyöräsi runkoon nippusiteillä. Ylijäävät johdot voit taitella ja kiinnittää runkoon.

• Ennen kuin lähdet pyöräilemään, tarkista että kaikki sensorin osat on tukevasti kiinnitetty, eikä ylimääräisiä johtoja roiku vapaana. Tarkista myös, että ohjaustanko kääntyy normaalisti, jarrut ja vaihteet toimivat, jne.

• Käyttöohjeen mukaisten asennus- ja hoito-ohjeiden laiminlyönti voi johtaa vakavaan onnettomuuteen.

• Laitteeseen kuuluvat voimakkaat magneetit voivat vahingoittaa diskettejä, pankki- ja muita magneettikortteja sekä muita vastaavia esineitä.

• Älä upota laitetta veteen.

• Suojaa laite kovilta iskuilta, sillä ne saattavat vahingoittaa sitä.

• Älä pese laitetta painepesurilla. Ongelmatilanteita

• Tarkista, että rannevastaanotin on asennettu vastaanotinpidikkeeseen oikein ja että pidikkeen metalliset tapit ovat kiinteässä kosketuksessa rannevastaanottimen pohjaan.

• Tarkista, että olet asettanut oikeat pyöräilyasetukset rannevastaanottimeen.

• Rautaiset pinnat ja pyöränosat saattavat aiheuttaa epäsäännöllisiä lukemia.

• Jos näytössä on jatkuvasti 00-lukema, olet ehkä ylittänyt 300 ajotuntia ja sensorin paristo on vaihdettava.

• Jos nopeuslukemaa ei ole lainkaan, tarkista, että olet asentanut nopeusanturin ja pinnamagneetin pyörääsi oikein.

• Jos poljinnopeuslukemaa ei ole lainkaan, tarkista, että olet asentanut Power-sensorin ja kampimagneetin pyörääsi oikein. Power.output.FIN A 18/1/01, 9:24110-111Power output kansi_OK 19/1/01 9:39 Page 2
