BEDIENUNGSANLEITUNG Power Output Sensor POLAR

Deutsch Seiten 12-21

Francais Pages 22 - 31

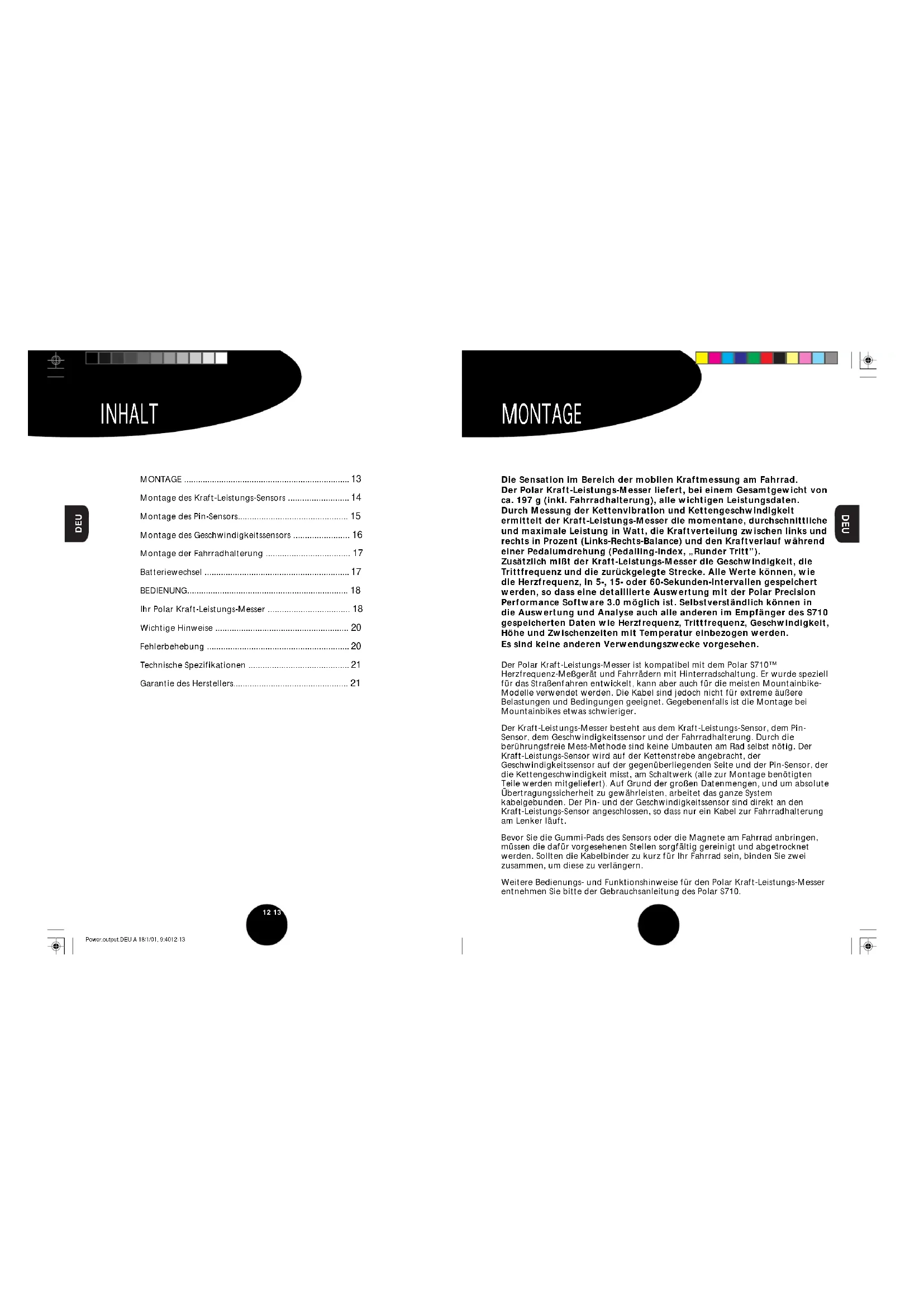

MONTAGE 13
Montage des Kraft-Leistungs-Sensors 14
Montage des Pin-Sensors. 15
Montage des Geschwindigkeitssensors 16
Montage der Fahrradhalterung 17
Batteriewechsel 17
BEDIENUNG. 18
Ihr Polar Kraft-Leistungs-Messer 18
Wichtige Hinweise 20
Fehlerbehebung 20
Technische Spezifikationen 21
Garantie des Herstellers 21

Power output DEU A 18/101, 94012-13

MONTAGE

Die Sensation Im Bereich der mobilen Kraftmessung am Fahrad. Der Polar Kraft-Leistungs-Messer Ilefert, bei einem Gesamtgewicht von ca. 197 g (inkl. Fahradhalterung), alle wichtigen Leistungsdaten. Durch Messung der Kettenvibration und Kettengeschwindigkeit ermittelt der Kraft-Leistungs-Messer die momentane, durchschnittliche und maximale Leistung in Watt, die Kraftverteilung zwischen links und rechts in Prozent (Links-Rechts-Balance) und den Kraftverlauf während einer Pedalumdrehung (Pedalling-Index, „Runder Tritt"). Zusätzlich mißt der Kraft-Leistungs-Messer die Geschwindigkeit, die Trittfrequenz und die zurückgelegte Strecke. Alle Werte konnen, wie die Herzfrequenz, in 5-, 15- oder 60-Sekunden-Intervallen gespeichert werden, so dass eine detailierte Auswertung mit der Polar Precision Performance Software 3.0 möglich ist. Selfverständlich konnen in die Auswertung und Analyse auch alle anderen Im Empfänger des S710 gespeicherten Daten, wie Herzfrequenz, Trittfrequenz, Geschwindigkeit, Höhe und Zwischenzeiten mit Temperatur einbezogen werden. Es sind keine anderen Verwendungszwecke vorgesehen.

Der Polar Kraft-Leistungs-Messer ist kompatibel mit dem Polar S710TM Herzfrequenz-MeGerat und Fahrradern mit Hinterradschaltung. Er wurde speziell für das Straβenfahren entwickeln, kann aber auch für die meisten Mountainbike-Modelle verwendet werden. Die Kabel sind jedoch nicht für extreme äuBere Belastungen und Bedingungen geelgnet. Gegebenenfalls Ist die Montage bei Mountainbikes etwas schwieriger.

Der Kraft-Leistungs-Messer besteht aus dem Kraft-Leistungs-Sensor, dem Pin-Sensor, dem Geschwindigkeitssensor und der Fahrradhalterung. Durch die berührungsfreie Mess-Methode sind keine Umbauten am Rad selbst nötig. Der Kraft-Leistungs-Sensor wird auf der Kettenstrebe angebracht, der Geschwindigkeitssensor auf der gegenüberliegenden Seite und der Pin-Sensor, der die Kettengeschwindigkeit misst, am Schaltwerk (alle zur Montage bestehtigten Toile werden mitgeliefert). Auf Grund der großen Datenmengen, und um absolute Übertragungssicherheit zu gewährleisten, arbeitet das gemeinschaft Kabelgebunden. Der Pin- und der Geschwindigkeitssensor sind direkt an den Kraft-Leistungs-Sensor angeschlossen, so dass nur ein Kabel zur Fahrradhalterung am Lonker lauft.

Bever Sie die Gummi-Pads des Sensors oder die Magneite am Fahrrad anbringen, müssen die davon vorgesehen Stellen sorgfältig bereinigt und abgetrocknet werden. Sollen die Kabelblinder zu kurz für Ihr Fahrrad sein, binden Sie zwei zusammen, um diese zu verlangen.

Weitere Bedingungs- und Funktionshinweise für den Polar Kraft-Leistungs-Messer entnen Sie beeite der Gebrauchsanleitung des Polar S710.

Montage des Kraft-Leistungs-Sensors

DEU

Hinweis: Es werden zwei verschiedene Breiten von Kabelbinder mitgeliefert. Verwenden Sie die breiteren Kabelbinder für die Befestigung des Kraft-Leistungs-Sensors.

1. Überprüfen Sie die Oberseite der rechten Kettenstrebe, um eine geeignete Stelle für den Kraft-Leistungs-Sensor zu finden. Der Sensor solle in der Mitte der Kettenstrebe angebracht werden. Bringen Sie die Gumm-Pads an der von Ihnen gewährten Stelle an der Kettenstrebe an.
2. Bringen Sie den Sensor auf dem Gummli-Pad an. Das Polar Logo sollte von links nach rechts lesbar sein, wenn Sie auf der rechten Seite ihren Fahrdrats stehen. Richten Sie die..., mitltere" Kerbe auf die Mitte der Kettenstrebe aus. Föhren Sie die Kabelbinder durch die Öffnungen des Sensors und um die Kettenstrebe herum. Wickeln Sie sie nicht um die Bowdenzüge. Ziehen Sie sie noch nicht ganzt fest.
   Hinweis: Ziehen Sie die Kabelbinder erst nach Montage des Kurbelmagneten fest.
3. Befestigen Sie den Kurbelmagneten an den Oberseite der Kurbel, wenn die Kurbel nach halten zeigt. Um die korrekte Übertragung der Trittfrequenzsigna zur gewährleisten, sollte der Kurbelmagnet an der, "CADENCE"-Kerbe vorbelt geführt werden. Befestigen Sie den Magneten an der Kurbel so, dass er die Kette, wenn diese über das große Kettenblatt zum kleinsten Ritzel lauf, beim Treten nicht berührt.
4. Stimmen Sie die Positionen des Kürbelmagneten und des Kraft-Leistungs-Sensors so ab, dass sich der Magnet nahe am Sensor vorbeibewegt,ihn jedoch nicht berührt. Der maximale Abstand zwischen dem Kraft-LeistungsSensor und dem Kürbelmagneten sollen 7 mm beitragen. Nach korrekter Positionierungziehen Sie die Kabelbinder fest an und schneiden die überstehenden Enden ab.

Power output DEU A

14-15

II

1. Das Kabel vom Kraft-Leistungs-Sensor zum Pin-Sensor muss sorgfältig um den hinteren Schaltungszug gewickelt werden, damit das Kabel nicht lose herumhängt. Die Funktion der hinteren Schaltung darf jedoch nicht beinträchtigt werden.
   Wenn Sie den Sensor an einem Mountainbike behestigten, ist es nicht Immer möglich, das Kabel um den Schaltungszug zu wickeln, da das Kabel evtl. zu kurz darauf ist. Vermeiden Sie extremesales Straften des Kabels.
2. Es werden drei verschiedene Schrauben mitgeliefert. Wahlen Sie aus der Tabelle die Schraube, die am besten für Ihr Fahrtrad geeign ist. Beachten Sie, dass nur die gängigen Hinterndschafttungen in der Tabelle aufgeführ sind. Die Schrauben passen jedoch auch zu vielen anderen Schaltsystemen.

Schalsystem Schraube Schaltsystem Schraube

Shimano Campagnolo • Dura-Ace RD-7700 • Record 9-speed RD00-RE209 • Ultregra RD-6500 Shimano • Chorus 9-speed RD00-CH209 Campagnolo • Shimano 105 RD-6500 XTR RD-952 Deore XT RD-M750 Deore LX RD-M570	Road #501030 Schraube	• Record 10-speed RD00-RE210, RD00-RE210f • Chorus 10-speed RD00-CH210, RD00-CH210f • Racing Triple 9-speed RD00-RA309 • Daytona 9-speed RD00-DA209 • Daytona Triple 9-speed RD00-DA309 • Velocex 9-speed RD99-VL209	Road #501032 Schraube
Shimano • Deore RD-M510 • Tiagra RD-4400	Shimano MTB #501031 Schraube	• Velocex Triple 9-speed RD99-VL309 • Mirage RD99-M1209 • Mirage Triple RD99-M1309f

1. Entfernen Sie die Original-Schraube von der Hinterradschaltung. Montieren Sie den Pin-Sensor und befestigen Sie diesen mit einer mitgetgelften Schrauben.
2. Stellen Sie sichere, dass alle Gänge einwandfrei Funktionieren und dass der Pin-Sensor die Speichen nicht berührt, wenn die Kette auf dem großten Ritzelläufig.
3. Wenn sich die Schraube in der korrekten Position befindet, siehen Sie sie fest an.

Hinweis: Um ihre Sicherheit zu gewährleisten, befestigen Sie die Kabel des Kraft-Leistungs-Sensors mithilfe der Kabelblinder sich am Rahmen des Fahrdrads. Zu langle Kabel konnen um den Rahmen gewickelt werden.

18:01.3:40

品

Montage des Geschwindigkeitssensors

DEU

Hinweis: Es werden zwei entsprechende Speichenmagnete mitgeliefert (siehe Abbildung III/4). Es muss nur einer dieser Magnete montiert werden.

1. Suchen Sie auf der anderen Seite des Hinterbau gegenüber dem Kraft-Leistungs-Sensor eine geeignete Stelle für den Geschwindigkeitssensor.
2. Bringen Sie das Gummi-Pad an der von Ihnen gewährten Stelle an.
3. Bringen Sie den Geschwindigkeitssensor auf dem Gummi-Pad unterhalb der Strebe an und stellen Sie den Sensor etwas in Richtung der Speichen. Stellen Sie safer, dass der Sensor die Speichen nicht berüht. Führten Sie die Kabelbinder durch die Ölförderungen des Sensors und befestigen Sie die Kabelbinder lockerer. Ziehen Sie noch nicht ganzt fest.
4. Befestigen Sie den Magneten an einer Speiche des Hinterrads. Wahlen Sie den Magneten, der am besten zu ihrem Speichendurchmesser passt.

I) Befestigen Sie den Magneten durch Drehen um die Speiche, bevor Sie die Metallhülle am Magneten anbringen. Der Magnet muss sich auf der gleichen Höhe wie der Geschwindigkeitssensor befinden. oder

II) Befestigen Sie den Schraubenmagneten an einer Speiche. Der Magnet muss sich auf der gleichen Höhe wie der Geschwindigkeitssensor befinden.

1. Stimmen Sie die Positionen des Speichenmagneten und des Geschwindigkeitsensors so ab, dass sich der Magnet nehe am Sensor vorbeibewegt,人居环境 nicht berührt. Der maximale Abstand zwischen dem Geschwindigkeitsensor und dem Magneten soll 5 mm betragen.
2. Nach exakter Positionierung ziehen Sie die Kabelbinder fest und schneiden die überstehenden Enden ab.

Power output.DEU A 18/101,94016-17

IV

Montage der Fahrradhalterung

1. Verlegen Sie das Kabel der Fahrtradhalterung entlang des Fahrtradjahmens bis zum Lenker und befestligten Sie das Kabel mit Kabelbindern.
2. Befestigen Sie das Kabel an der Fahrtradhalerung. Zu lange Kabel konnen an den Fahrtradhalerung aufgewickelt werden.
3. Bringen Sie das Gummi-Pad am Fahrradlenker an.
4. Positionieren Sie die Fahradhalterung so auf dem Gummli-Pad, dass der Schriftzug „Power" vom Sattel aus lesbar ist.
5. Befestigen Sie die Fahrtradhalterung am Lenker, Indem Sie die Kabelbinder durch die beiden LÖcherziehen. Nach der Positionierung zielen Sie die Kabelbinder fest an und schneiden Sie die überstehenden Enden ab.
6. Fahren Sie den Armbandempfänger durch die Ölförnungen der Fahrradhalterung. Schließen Sie das Armband fest um die Fahrradhalterung und den Lenker.

V

Batteriewechsel

Die zu erwartende Lebensdauer der Batterie des Polar Kraft-Leistungs-Messers betragt ca. 300 Betriebsstunden.
Wenn Sie den Batteriewechsel selbst durchhufen möchten, beachten Sieitte sorfligthie folgenden Hinweise (siehe Abddling V):
1. Die Batterle des Kraft-Leistungs-Messers befindet sich in der Fahrradhalerung.
2. Öffnen Sie das Batteriefach auf der rechten Seite der Fahrradhalterung mithilfe einer Münze. Drücken Sie die Batterieabdeckung leicht und drehen Sie sie entgegen dem Uhrzeigersinn.
3. Entfernen Sie die alte Batterie und setzen Sie eine neue Batterie mit dem Minuspol nach oben ein. (Batterietyp CR 123A). Ein Blinklicht am Kraft-Leistungs-Sensor zeit an, dass die Batterie korrekt eingesetzt wurde.
4. Drucken Sie die Batterieabdeckung leicht und drehen Sie sie im

Uhrzeigersinn, bis der Pfeil auf den Pfeil keinere. Beschr ausgericht ist.

1. Überprüfen Sie die Funktion des Sensors, indem Sie das Hinterrad drehen: Am Kraft-Leistungs-Sensor muss ein rotes Blinkinski erscheinen.
2. Werlen Sie die ausgelauchte Batterie nicht in den Hausmull; geben Sie sie zur Entsorgung als Sondermull ab.

DEC

Ihr Polar Kraft-Leistungs-Messer

1. Um ihren Polar Kraft-Leistungs-Messer benutzen zu konnen, müssen die folgenden Einstellungen an Ihr Hem Pors 570 Arbandempfänger vorgenommen werden:

Kettengewicht in Gramm (C.weight)
- Kettenlänge in Millimetern (C.lengt)
- Der Abstand von Trellager-Mitte zur Hinterradnaben-Mitte in Millimeter (S.length)
Wenn Sie die werkseitigen Werte für das Kettengewicht und die-länge kennen, stellen Sie diese Werte an ihren Armbandempfänger ein.

Wir empfehlen jeder grundsatzlich, das Gewicht sowie die Länge der Kette zu bestimmen: Zur Feststellung des Gewichts demontierten und wegen sie die Kette. Die Kettenlänge ermittelten Sie, Indem sie die Kettengliedanzahl mit 12,7 mm multiplierizen.

Kettengliedanzahl x12,7 mm = Kettenlange mm

Beispleie fur Kettengewichte und -langen:

Shimano Dura-ace CN-7700

Super narrow HG

Gewicht: 304 g

Lange: 1473 mm

Campagnolo Record 2000

10 Speed Chain

Gewicht: 279 g

Lange: 1448 mm

So messen Sie den Abstand zwischen Tretlager-Mitte und der Hinterradnaben-Mitte:

Power output DEA 18101,94018-10

1. Um die einwandfreie Verbindung zwischen dem Kraft-Leistungs-Messer und dem Empfänger des Herzfrequenz-Meßgeräts zu gewährleisten, überprüfen Sie, dass die Metallstüle an der Fahradhalterung Kontakt mit der Untersalte des Empfängers haben.

1. Überprüfung der Positionen der Sensoren Der Kraft-Leistungs-Sensor Ist Funktionstuchtig, wenn das grüne Licht aufleucht, sobald der Kürbelmagnet am Sensor vorbeiläuft.

Überprüfen Sie die Montage des Geschwindigkeitsensors. Diese ist Funktionstichtig, wenn das rote Licht am Kraft-Leistungs-Sensor aufleucht, sobald der Speichenmagnet am Geschwindigkeitsensor vorbeiauft.

Überprüfen Sie die Montage des Pin-Sensors. Diese ist faktionnstüchtig, wenn das gelge Licht am Kraft-Leistungs-Sensor aufleuchtet, sobald die Kette in Bewegung gesetzt wird.

Um den Batterieverbrauch niedrig zu halten, blinking diese Lichter, die ediglich ein Prüfverfahren darstellen, während des Fahrens nach 50 Lichtimpulsen nicht mehr.

Wenn Sie die Funktionstüchtigkeit erneut überprüften sollen, müssen Sie eine Minute warten; während dieser Wartzeit darüber die Magne nicht an den Sensoren vorbei geführt und die Kette nicht bewegt werden.

1. Wenn in der Trainingsdatei von Anfang an die Herzfrequenz aufgezeichnet werden soll, müssen Sie warten, bis der Code des Senders vom Armbandempfänger gefunden worden ist, bevor Sie losfahren. Die Suche nach dem Code dauerst maximal 15 Sekunden.
2. Weltere Informationen über die Verwendung des Polar Kraft-Leistungs-Messers finden Sie in der Gebrauchsanleitung des Polar S710.

Wichtige Hinweise

• Überprüfen Sie vor dem Losfahren, ob alle Sensoren sichere montiert sind und keine losen Kabelenden herunterhängen. Ihr Fahrscheinheit darf durch die Kabel nicht beeinträchtigt werden (Hebel lassten sich frei betätigten, Bremsen und Schaltung fonctionieren einwandfrei, usw.).
  -itte achen Sie darauf, dass Montage- und Wartungsarbeiten, die nicht entsprechend dieser Gebrauchsanleitung ausgeführht werden, schwere Unfälle verursachen können.

• Die Sensoren enthalten stärke Magneten, die Disketten, Kredit- und andere Magnetkarten sowie sonstige elektromagnetische Geräte beschädigten können.

• Tauchen Sie den Kraft-Leistungs-Sensor nicht in Wasser.

• Vermeiden Sie starke Erschütterungen, da diese den Sensor beschädigten können.
• Reinigen Sie das Fahrrad mit dem montierten Kraft-Leistungs-Messer nicht mit einem Hochdruckreiniger.

Fehlerbehebung

• Stellen Sie safer, dass der Armbandempfänger korrekt an der Fahrradhalterung montiert ist und dass die Metalistfte an der Fahrradhalterung mit der Rückseite des Armbandempfängers Kontakt haben.
• Stellen Sie sicher, dass Sie an Ihr Armbandempfänger die korrekton Fahrad-Einstellungen vorgenommen haben.
• Magnetische Eisespeichen und Fahrradteile können die Messergebnisse verfüllschen.
• Bleibt die Anzeige konstant bei "00", haben Sie eventuell mehr als 300 Fahrstunden absolviert und die Batterie des Kraft-Leistungs-Messers muss ersetzt werden.
• Wird keine Geschwindigkeit angezeit, prüfen Sie die Montage des Geschwindigkeitsensors sowie deren Abstand zum Speichenmagnet.
• Wird keine Trittfrequenz angezeitet, überprüfen sie die Montage des Kraft-Leistungs-Sensors sowie dessen Abstand zum Kurbelmagneten.

Technische Spezifikationen

• Umgebungtemperatur 0 °C bis +60 °C
  Batterie:CR 123A (1200 mAh)
  Lebensdauer der Batterie: ca. 300 Betriebsstunden (d.h. reine Fahrstunden)
• Genaugigkeit der Kraft-Leistungs-Messung: ±5 % (Bereich 75-2000 W)
  Gewicht des Sensors und der Fahrradhalterung: 197 g
  Spritzwassergeschulz

Messbereiche

• Mittlere Leistung: 0 - 2000 W
• Links-Rechts-Balance: 1 - 99 %
  Pedalling-Index:0-100%
  Geschwindigkeit: 0 - 120 km/h (75 mph)
• Trtltfrequency: 0 - 255 rpm

Garantie des Herstellers

• Polar Electro Oy gewährt dem Erstkäufer dleses Polar Kraft-Leistungs-Messers eine Garantie von einem Jahr ab Kaufdatum bel Mängeln, die auf Material-oder Fabrikationsfehler zurückzuführen sind.itte bewahren Sie den Kaufbeleg gut auf.
  Von der Garantie ausgegeschlossen sind: Beschäftigungen durch unsachgemäßen und/oder komerziierten Gebrauch, Verschleiß, Unfall oder unsachgemäße Handhabung sowie Missachtung der wichtigen Hinweise. Ausgenommen von der Garantie sind auch die Batterien sowie gesprungene oder zerbrochene Gehäuse.
  Die Garantie umfasst keine Schäden oder Folgeschäden, die durch Warlungsarbeiten von nicht durch Polar autorisiertem Personal entstanden sind.
• Während der Garantiezeit wird das Produkt bei Fehlern kostenlos repariert oder erseltzt.
• Der Inhalt dieser Gebrauchsanleitung ist allein für informative Zwecke gedacht. Die beschriebenen Produkte können im Zuge der kontinuierlichen Weiterentwicklung ohne Ankündigung geändert werden.
• Polar Electro Oy übernimmt keinerlei Verantwortung oder Gewährleistung bezüglich dieser Gebrauchsanleitung oder der in dieser beschrieben Produktke. Polar leht jegliche Ansprüche auf Entscheidigungen, egal ob direkt oder Indirecte, die aufgrund der Benutzung dieser Anleitung oder des Produktdes entstehen können, ab.

Copyright © 2001 Polar Electro Oy, FIN-90440 Kempele, Finnland.
Alle Rechte vorbehalten. Diese Anleitung darf ohne vorherige schriftliche Zustimmung der Polar Electro Oy weder anderweitig benutzt noch kopiert werden, auch nicht auszugswirse. Der Kraft-Leistungs-Messer ist ein eingetragenes Warenzeichen der Polar Electro Oy.
Patente beantragt.
