Tuotetyyppi	Akkukäyttöinen/verkkovirtakäyttöinen ammattikäyttöön tarkoitettu työvalo
Merkki	DeWalt
Malli	DC020
Kategoria	Taskulamppu / siirrettävä valaisin
Verkkojännite	230 V AC (mallit BD, QW, GB) tai 115 V AC (malli LX)
Yhteensopiva akkujännite	12 V - 18 V (NiCd, NiMH tai Li-Ion)
Lampun tyyppi	Loistelamppu 38 W
Paino (vain laite)	2,7 kg
Integroidut pistorasiat (230 V mallit)	2 lähtöä 16 A (QW) tai 13 A (GB)
Akun kesto 18 V akulla	1 tunti tai enemmän
Virransyöttötavat	Verkkovirta tai akku
Suojaus	Kaksoiseristys (LX) tai luokan I maadoitus (BD, QW, GB)
Säilytyslämpötila	Alle 40 °C, vältä suoraa auringonvaloa
Huolto	Puhdistus kostealla liinalla ja miedolla saippualla; älä upota veteen
Lampun vaihto	DeWalt DC0213 38 W loistelamppu
Takuu	1 vuosi (valmistusvirheet) + 30 päivää tyytyväisyystakuu
Mukana tulevat varusteet	Käyttöohje, räjäytyskuva

Usein kysytyt kysymykset - DC020 DEWALT

Millaisia akkuja voin käyttää DeWalt DC020 -valaisimen kanssa?

Valaisin hyväksyy DeWalt NiCd-, NiMH- tai Li-Ion-akut 12 V - 18 V. Katso yhteensopivien mallien luettelo käyttöohjeesta, kuten DE9074 (12 V NiCd 1,3 Ah) tai DE9180 (18 V Li-Ion 2,0 Ah).

Kuinka vaihdan DC020 -valaisimen loistelampun?

Irrota valaisin ja poista akku. Nosta kotelo, irrota kumitiiviste ja suojalasi. Poista lampun suojus ja sitten vanha lamppu pitämällä sitä keskeltä. Aseta uusi lamppu (DeWalt DC0213 38 W) ja kokoa päinvastaisessa järjestyksessä.

Voinko käyttää valaisinta ilman akkua suoraan verkkovirralla?

Kyllä, kytke virtajohto 230 V (tai 115 V mallista riippuen) pistorasiaan. Integroidut pistorasiat (230 V malleissa) ovat tällöin käytössä.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä valaisinta. Vaihdata johto välittömästi valmistajan, valtuutetun DeWalt-huoltoliikkeen tai pätevän henkilön toimesta sähköiskuvaaran välttämiseksi.

Onko DeWalt DC020 -valaisin vesitiivis?

Ei, se ei ole vesitiivis. Älä altista sitä vedelle tai kosteudelle. Käytä sitä vain kuivassa ympäristössä ja älä koskaan upota sitä veteen.

Kuinka puhdistaa valaisin?

Irrota valaisin ja poista akku. Puhdista ei-metalliosat kostealla liinalla ja miedolla saippualla. Älä käytä liuottimia. Älä anna nesteiden päästä sisään.

Mikä on akun käyttöikä?

Käyttöikä riippuu käytöstä ja huollosta. Li-Ion-akun kohdalla säilytä se täyteen ladattuna. Akut voivat kestää useita vuosia, jos niitä käytetään ja säilytetään asianmukaisissa olosuhteissa (huoneenlämpö, suojassa auringonvalolta).

Voinko käyttää jatkojohtoa DC020 -valaisimen kanssa?

Kyllä, vain maadoitettu kolmijohdin jatkojohto, joka on hyväksytty ulkokäyttöön ja jonka johtimen poikkipinta on vähintään 1,5 mm². Jos käytät kelaa, kelaa johto kokonaan auki.

Mitä tehdä, jos akkunestettä joutuu iholle?

Jos joutuu iholle, huuhtele runsaalla saippuavedellä. Jos joutuu silmiin, huuhtele puhtaalla vedellä vähintään 10 minuuttia ja hakeudu lääkäriin. NiCd/NiMH-akkujen neste sisältää kaliumhydroksidia.

Missä voin korjauttaa DeWalt DC020 -valaisimeni?

Vie valaisin valtuutettuun DeWalt-huoltokeskukseen. Katso luettelo sivulta www.2helpU.com tai ota yhteyttä jälleenmyyjään. Valaisin ei sisällä käyttäjän korjattavissa olevia osia (paitsi lamppu).

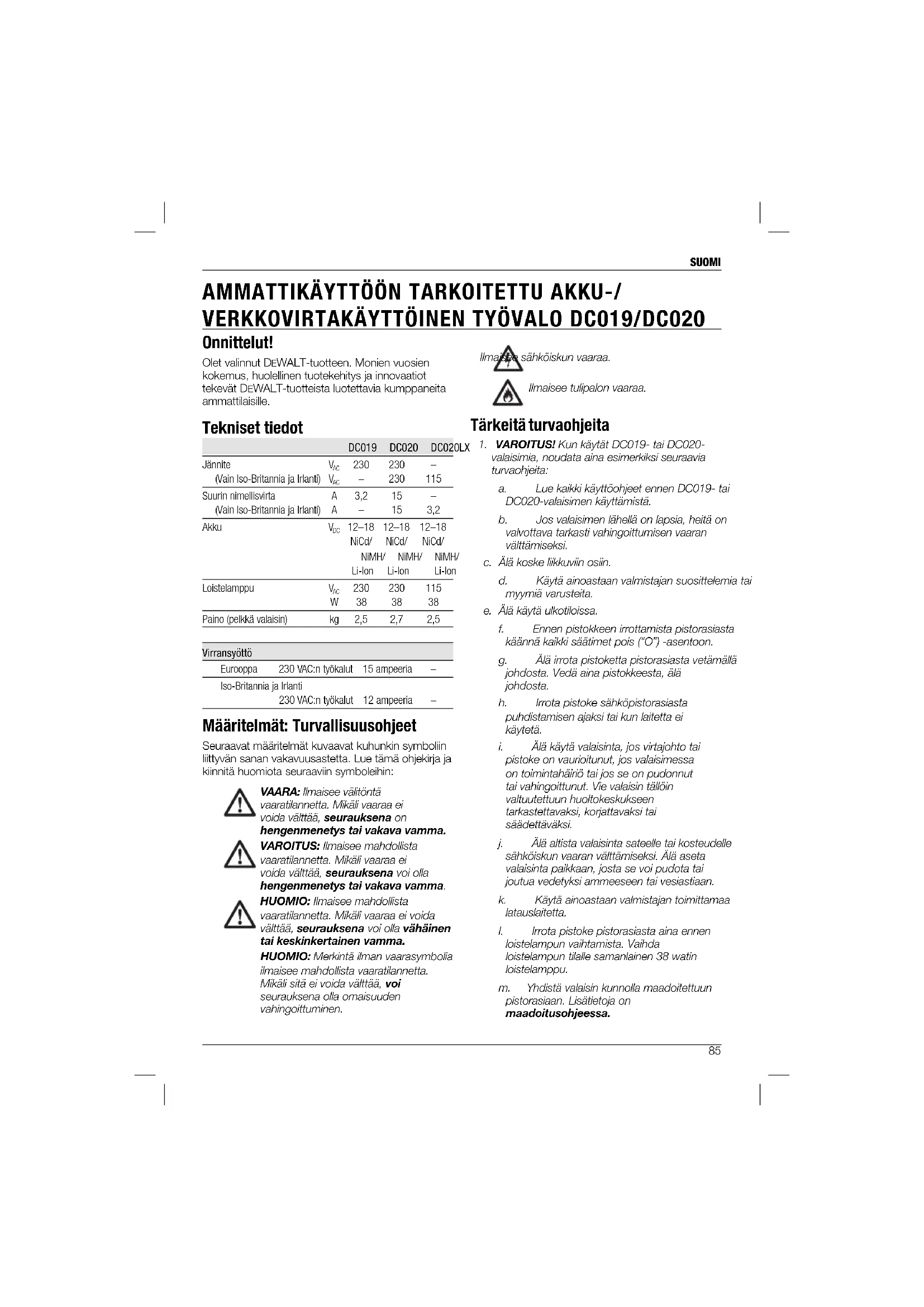

KÄYTTÖOHJE DC020 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 85

Olet valinnut DEWALT-tuotteen. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-tuotteista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

		DC019	DC020	DC020LX
Jännite(Vain Iso-Britannia ja Iranti)	V_sc	230	230	-
	V_sc	-	230	115
Suurin nimellisvirta(Vain Iso-Britannia ja Iranti)	A	3,2	15	-
	A	-	15	3,2
Akku	V_bc	12–18	12–18	12–18
		NICd/NIMH/Li-Ion	NICd/NIMH/Li-Ion	NICd/NIMH/Li-Ion
Loistelamppu	V_sc	230	230	115
	W	38	38	38
Paino (pelkkä valaisin)	kg	2,5	2,7	2,5

Virransyöttö

Eurooppa	230 VAC:n työkalut	15 ampeeria	-
Iso-Britannia ja Irlanti
	230 VAC:n työkalut	12 ampeeria	-

Määritelmät: Turvallisuusohjeet

Seuraavat määritelmät kuvaavat kuhunkin symbolin liittyvän sanan vakavuusastelta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin:

VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma.

VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma.

HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma.

HUOMIO: Merkintä ilman vaarasymbolia ilmaisee mahdollista vaaratilannetta. Mikäli sitä ei voida välttää, voi seurauksena olla omaisuuden vahingoittuminen.

sähköiskun vaaraa.

llmaisee tulipalon vaaraa.

Tärkeitä turvaohjeita

1. VAROITUS! Kun käytät DC019- tai DC020-valaisimia, noudata aina esimerkiksi seuraavia turvaohjeita:

a. Lue kaikki käyttöohjeet ennen DC019-tai DC020-valaisimen käyttämistä.
b. Jos valaisimen lähellä on lapsia, heitä on valvottava tarkasti vahingoittumisen vaaran välttämiseksi.

c. Älä koske liikkuvilin osiin.

d. Käytä ainoastaan valmistajan suosittelemia tai myymiä varusteita.

e. Älä käytä ulkotiloissa.

f. Ennen pistokkeen irrottamista pistorasiasta käännä kaikki säätimet pois ("O") -asentoon.
g. Älä irrota pistoketta pistorasiasta vetämällä johdosta. Vedä aina pistokkeesta, älä johdosta.
h. Irrota pistoke sähköpistorasiasta puhdistamisen ajaksi tai kun laitetta ei käytetä.
i. Älä käytä valaisinta, jos virtajohto tai pistoke on vaurioitunut, jos valaisimessa on toimintahäiriö tai jos se on pudonnut tai vahingoittunut. Vie valaisin tällöin valtuutettuun huoltokeskukseen tarkastettavaksi, korjattavaksi tai säädettäväksi.

j. Älä altista valaisinta sateelle tai kosteudelle sähköiskun vaaran välttämiseksi. Älä aseta valaisinta paikkaan, josta se voi pudota tai joutua vedetyksi ammeeseen tai vesiastiaan.

k. Käytä ainoastaan valmistajan toimittamaa latauslaitetta.
1. Irrota pistoke pistorasiasta aina ennen loistelampun vaihtamista. Vaihda loistelampun tilalle samanlainen 38 watin loistelamppu.
m. Yhdistä valaisin kunnolla maadoitettuun pistorasiaan. Lisätietoja on maadoitusohjeessa.

SUOMI

Työvalojen turvallisuusohjeet

VAROITUS: Palovamman vaara. Älä käytä valaisinta syttyvien nesteiden tai kaasujen lähellä tai jos on olemassa räjähdysvaara. Valaisimen kipinöinti voi sytyttää kaasut aiheuttaen henkilövahingon.

VAROITUS: Sähköiskun vaara. Irrota akku ennen loistelampun vaihtamista.

• Suoraan loistevaloon katsominen voi heikentää näköä.
• Älä altista valaisinta märkyydelle tai kosteudelle. Käytä sitä vain kuivassa paikassa. Älä päästä valaisimen sisään mitään nestettä. Älä upota sitä mihinkään nesteeseen.
• Tämä valaisin on tarkoitettu kaupalliseen ja kotikäyttöön.
• Älä käytä valaisinta, jos sen kansi ei ole kiinni.
• Ennen akun käyttämistä lue kaikki akun ja akkua käyttävän tuotteen ohjeet ja varoitukset.
• Tätä laitetta ei ole tarkoitettu lasten eikä fyysisesti, sensorisesti tai henkisesti rajoittuneiden tai kokemattomien henkilöiden käyttöön, ellei heidän turvallisuudestaan vastaava henkilö valvo tai ohjaa laitteen käyttöä.
• Lapsia on valvottava, jotta he eivät leiki laitteella.

VAROITUS: Sähköiskun vaara. Älä päästä valaisimen sisään mitään nestettä. Muutoin voi aiheutua sähköisku.

HUOMIO: Tietyissä tilanteissa vieras esine voi aiheuttaa oikosulun koskettimiin, kun valaisimen pistoke on pistorasiassa. Pidä sähköä johtavat materiaalit, kuten teräsvilla, alumiinifolio ja metallinkappaleet, poissa akulle varatusta paikasta. Irrota pistoke pistorasiasta aina ennen valaisimen puhdistamista.

• Jos virtajohto vahingoittuu, toimita valaisin heti valmistajalle, huoltokeskukseen tai pätevälle sähköasentajalle johdon vaihtamiseksi, jotta vältyt vaaroilta.
• Älä altista valaisinta sateelle tai lumelle. Tämä valaisin on tarkoitettu kaupalliseen ja kotikäyttöön.

• Aseta johto sellaiseen paikkaan, että kukaan ei astu sen päälle eikä kompastu siihen eikä johto vaurioidu.

• Käytä jatkojohtoa vain, jos se on ehdottoman välttämätöntä. Yhteensopimattoman jatkojohdon käyttäminen saattaa aiheuttaa tulipalon tai sähköiskun.

• Pidä valaisin kaukana lämpölähteistä.
• Älä aseta valaisimen päälle mitään esineitä. Älä aseta valaisinta pehmeälle alustalle, joka voi tukkia ilmanvaihtoaukot. Valaisin voi muutoin kuumentua liikaa. Pidä valaisin kaukana lämpölähteistä.
• Älä käytä valaisinta, jos johto tai pistoke on vaurioitunut. Vaihdata ne heti.
• Älä käytä valaisinta, jos se on pudonnut, saanut voimakkaan iskun tai vaurioitunut. Vie se valtuutettuun huoltoliikkeeseen.
• Älä pura valaisinta. Vie se valtuutettuun huoltopisteeseen korjattavaksi. Kokoaminen virheellisesti saattaa aiheuttaa tulipalon tai sähköiskun.
• Irrota valaisimen pistoke pistorasiasta ennen puhdistamista. Tämä vähentää sähköiskun vaaraa. Akun irrottaminen ei vähennä sähköiskun vaaraa.
• DC020-valaisin (230 V) on tarkoitettu käytettäväksi 230 voltin ja 50 Hz:n vaihtovirralla. DC020-valaisin (115 V) on tarkoitettu käytettäväksi 115 voltin ja 50 Hz:n vaihtovirralla. Se toimii myös akun syöttämällä tasavirralla. Älä käytä sitä muilla jännitteillä.

Vaarat

• Seuraavat vaarat ovat olemassa käytettäessä tätä laítetta:
• Suoraan loistevaloon katsominen voi heikentää näköä.
• Kuumaan loistelamppuun koskettaminen voi aiheuttaa palovamman.

Maadoitusohjeet

DC020-valaisin (230 V) on maadoitettava. Jos siihen tulee vika tai se särkyy, maadoitus johtaa virran pois. Tämä vähentää sähköiskun vaaraa. Valaisimen johdossa ja pistokkeessa on maadoitus. Pistoke on yhdistettävä oikein asennettuun ja määräysten mukaan maadoitettuun pistorasiaan.

VAARA: Jos laitetta ei yhdistetä maadoitettuun pistorasiaan, saattaa aiheutua tulipalon tai sähköiskun vaara. Vihreä keltaisilla raidoilla varustettu johdin on maadoitusjohdin. Jos johto tai pistoke on korjattava tai vaihdettava, älä

yholistä maadoitusjohtoa jännitteiseen koskettimeen. Vain DEWALT-huoltokeskus saa tehdä huoltotyöt. Älä tee muutoksia valaisimen pistokkeeseen. Jos se ei sovi pistorasiaan, vaihdata se DEWALT-huoltokeskuksessa.

MAADOITETTU JOHDOLLA 230 VOLTIN JA 16 AMPEERIN PISTORASIAAN YHDISTETTÄVÄ VALAISIN

Tämä valaisin on tarkoitettu käytettäväksi 230 voltin jännitteellä. Siinä on seuraavassa kuvassa näkyvä maadoitettu pistoke.

DC020

Työvalo

Valaisimessa voidaan käyttää 12–18 voltin NiCd-, NiMH- tai Li-lon-akkuja.

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata latauslaitteen latausohjeita.

LUE KAIKKI OHJEET

• Älä lataa akkua, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Akun asettaminen latauslaitteeseen tai poistaminen siitä voi sytyttää pölyn tai kaasut.
  • Lataa akut vain DEWALT-latauslaitteissa.
• ÄLÄ upota akkua veteen tai räiskytä sen päälle vettä.
• Älä säilytä tai käytä akkua tai työkalua paikoissa, joissa lämpötila voi ylittää 40 °C, esimerkiksi ulko- tai metallirakennuksissa kesällä.

VAARA: Sähköiskun vaara. Älä yritä avata akkua mistään syystä. Jos akun kotelo on haljennut tai vahingoittunut, älä aseta akkua latauslaitteeseen. Muutoin voi aiheutua sähköisku. Palauta vaurioitunut akku huoltokorjaamolle toimitettavaksi kierrätykseen.

VAROITUS: Älä yritä avata akkua mistään syystä. Jos akun kotelo on haljennut tai vahingoittunut, älä aseta akkua latauslaitteeseen. Älä rusenna, pudota tai vaurioita akkua. Älä käytä akkua tai latauslaitetta, jos se on pudonnut, saanut voimakkaan iskun tai vaurioitunut esimerkiksi naulan tai vasaran iskusta tai päälleastumisesta. Palauta vaurioitunut akku huoltokorjaamolle toimitettavaksi kierrätykseen.

D: Kun työkalua ei käytetä, aseta se vakaalle alustalle kyljelleen, jotta se ei aiheuta putoamis- tai kompastumisvaaraa. Kookkaalla akulla varustetut työkalut voidaan jättää pystyasentoon, mutta ne kaatuvat helposti.

ERITYISET TURVAOHJEET NIKKELI-KADMIUM- (NICD) TAI NIKKELI-METALLIHYDRIDIAKUILLE (NIMH)

• Älä hävitä akkua polttamalla, vaikka se olis vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa.
• Akusta voi vuotaa vähän nestettä, jos sitä rasitetaan voimakkaasti tai käytetään äärilämpötiloissa. Tämä ei ole merkkí viasta.

Jos ulompi sinetti on murtunut

a. ja akkunestettä pääsee iholle, pese se huolellisesti pois hankaamalla saippualla ja vedellä useiden minuuttien ajan.

b. ja akkunestettä joutuu silmiin, huuhtele silmiä puhtaalla vedella vähintään 10 minuutin ajan ja ota heti yhteys lääkärin. (Tietoja lääkärille: Neste on 25–35-prosenttista natriumhydroksidia.)

(LI ION)LITIUM-IONIAKKUJEN (LI-ION) ERITYISET TURVAOHJEET

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litiumioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja ainerita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa

SUOMI

silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkärin.

VAROITUS: Palovamman vaara.

Akkuneste voi syttyä altistuessaan kipinälle tai liekille

Akun kansi [kuva (fi g.) 2]

Kun akku ei ole kiinni latauslaitteessa tai työkalussa, suojaa sen navat kannella. Jos kansi ei ole paikoillaan, irtonaiset metalliesineet voivat oikosulkea navat, jolloin akku voi vaurioitua ja voi aiheutua tulipalon vaara.

1. Irrota suojakansi ennen akun asettamista latauslaitteeseen tai työkaluun (kuva 2A).
2. Aseta suojakansi paikoilleen, kun akku on irrotettu latauslaitteesta tai työkalusta (kuva 2B).

VAROITUS: Kun akku ei ole kiinni latauslaitteessa tai työkalussa, varmista, että suojakansi on paikoillaan.

Akkuyksikkö

DC019- JA DC020-VALAISIMIEN AKKUJEN TYYPIT

DC019- ja DC020-valaisimissa käytetään 12–18 voltin DEWALT-nikkelikadmium-, nikkeli-metalhydride- tai litiumioniakkuja. Yksi 18 voltin akku kestää vähintään yhden tunnin.

Akku voidaan ladata DEWALTin 1 tunnin, 15 minuutin latauslaitteessa tai ajoneuvokäyttöön tarkoitetussa 12 voltin latauslaitteessa. Lue kaikki turvallisuusohjeet ennen latauslaitteen käytön aloittamista.

38 watin loistelamppu saa virtaa 12–18 voltin DEWALT-akuista tai 230 tai 115 voltin vaihtovirrasta.

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

HUOMAUTUS: Li-lon-akut on ladattava täyteen ennen niiden asettamista säilytykseen.

1. Pitkäaikainen säilyttäminen ei vaurioita akkua eikä latauslaitetta. Niitä voidaan säilyttää oikeissa olosuhteissa jopa 5 vuotta.

Akun tarrat

Tässä käyttöohjeessa käytettävien kuvakkeiden lisäksi akussa käytetään seuraavia kuvakkeita:

Lue käyttöohjeet ennen käyttämistä.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Käytä vain DEWALT-akkuja. Muut akut voivat räjähtää sekä aiheuttaa henkilö- ja omaisuusvahinkoja.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Älä hävitä NiMH-, NiCd- tao Li-lon-akkua polttamalla.

Työvalon tarrat

Seuraavat kuvakkeet näkyvät työvalossa:

Lue käyttöohjeet ennen käyttämistä.

Varmista, että valaisimessa käytetään oikeaa loistelamppua.

Älä käytä lähellä tulta.

Älä työnnä sähköjohtoa pistorasiaan.

Oikea loistelampun paikka.

Akun kiinnittäminen.

PÄIVÄMÄÄRÄKOODIN SIJAINTI

Päivämääräkoodi on merkitty kotelon pintaan laitteen ja akun väliin. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksen sisältö:

1 työvalo

1 käyttöohje

1 poikkileikkauspiirros

• Tarkista, onko työvalossa, osissa tai tarvikkeissa kuljetusvaurioita.
• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 1)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

KÄYTTÖTARKOITUS

DC019 ja DC020 on tarkoitettu valolähteiksi.

DC019 ja DC020 on tarkoitettu ammattikäyttöön.

ÄLÄ ANNA lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

a. Virtakytkin
b. Kahva
c. Akun liitäntä
d. 16 ampeerin liitännät (DC020 QW, vain 230 volttia)
13 ampeerin liitännät (DC020 GB, vain 230 volttia)

e. Virtajohto

f. Virtajohdon säilytyspaikka

g. Akun pidike

h. Loistelamppu

i. Valaisimen kansi

j. Valaisimen kotelo

k. Tukivarsi

I. Kumitiiviste

m. Lampun suojus

Sähköturvallisuus

Tämä sähkölaite toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä.

DC020 LX; DC019

Tämä laite on kaksoiseristetty EN 60598 -säädösten mukaisesti.

DC020 BD, QW ja GB on maadoitettu (luokka I) EN 60335- ja EN 60598-määräysten mukaisesti.

Jatkojohdon käyttäminen

VAROITUS: Pidä sähköjohdot hyvässä kunnossa. Älä käytä kuluneita tai halkeilleita sähköjohtoja tai johtoja, joiden johtimet ovat näkyvissä, sillä muutoin voi aiheutua sähköisku.

VAROITUS: Käyttäminen liian alhaisella jännitteellä voi aiheuttaa ylikuumenemisen. Liian pitkä sähköjohto voi ylikuumentua.

Käytä vain maadoitettuja jatkojohtoja, jotka soveltuvat ulkokäyttöön ja joissa on kolmas johdin maadoitusta varlen.

Jos on käytettävä jatkojohtoa, käytä tälle laitteelle soveltuvaa kolmejohtimista jatkojohtoa. Lisätietoja on teknisissä tiedoissa.

Johdinten vähimmäispinta-ala on 1,5 mm². Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KÄYTTÄMINEN

Käyttäminen verkkovirralla

1. Kelaa sähköjohto auki ja yhdistä pistoke 115 tai 230 voltin vaihtovirtaa syöttävään pistorasiaan.
2. DC020 BD, QW ja GB (230 voltin vaihtovirta): Kahta pistorasiaa voi nyt käyttää. HUOMAUTUS: Kahta pistorasiaa voi käyttää vain kun valaisin saa virtaa pistorasiasta.

Käyttäminen akusta saatavalla virralla (kuvat 1, 4)

1. Aseta auki taitettu DC020 vakaalle ja tasaiselle alustalle valaisimen kansi (i) alaspäin.
2. Nosta akun kiinnikettä (g) yhdellä kädellä ja aseta akku paikalleen (c). Kiinnitä akku paikalleen kiinnikkeen avulla.
3. Pidä yhdellä kädellä kiinni kahvasta (b) ja nosta valaisimen koteloa (j) toisella kädellä.

SUOMI

Käyttäminen (kuvat 1, 5)

1. Aseta auki taitettu DC020 vakaalle ja tasaiselle alustalle.
2. Valaisimen kotelon voi kiinnittää eri asentoihin. Pidä yhdellä kädellä kiinni kahvasta (b) ja nosta tukivarsi (k) toisella kädellä yhteen viidestä mahdollisesta asennosta.
3. Aseta valaisin haluamaasi paikkaan. Paina ON/OFF-kytkin (a) ON-asentoon.

Kun lopetat valaisimen käyttämisen, paina ON/OFF-kytkin OFF-asentoon, ja taita kotelo alas säilyttämistä varten.

Loistelampun vaihtaminen (kuvat 1, 6)

VAROITUS: Sähköiskun vaara. Irrota akku ja vedä pistoke irti pistorasiasta ennen loistelampun vaihtamista. Näin voit vähentää henkilövahingon vaaraa.

HUOMIO: Suoraan loistevaloon

katsominen voi heikentää näköä.

HUOMIO: Vältä vaaroja. Jos vaihdat särkyneen loistelampun, suojaa kätesi ennen sen irrottamista. Älä poista särkynyttä lasia tai loistelamppua paljain käsin. Muutoin voi tapahtua henkilövahinko.

Loistelamppua vaihdettaessa valaisimen kotelon täytyy olla pystyasennossa kuvassa (figure) 1 näkyvällä tavalla.

HUOMIO: ÄLÄ irrota kumitiivistettä valaisimen kannesta. Muutoin valaisin vaurioituu. Kumitiiviste on pidettävä paikallaan jatkuvasti.

HUOMAUTUS: On suositeltavaa vaihtaa loistelampuksi 38 watin DEWALT DC0213 -lamppu.

HUOMAUTUS: Vältä heijastavaan pintaan koskemista. Jos se likaantuu, heijastusteho heikkenee huomattavasti.

1. Tartu yhdellä kädellä valaisimen kotelon (j) alaosaan ja valaisimen kanteen (i). Käännä toisella kädellä kumitiivistettä (l) valaisimen kotelosta alakulmasta alkaen.
2. Pidä kiinni valaisimen kotelosta. Käännä kumitiiviste kotelon kaikilta sivuilta ja viimeksi yläosasta.
3. Irrota kumitiiviste (l) ja valaisimen kansi (j). Aseta ne syrjään.
4. Pidä yhdellä kädellä kiinni valaisimen kotelon alaosasta. Irrota toisella lampun suojus (m) toisella kädellä. Vapauta lampun suojus

puristamalla sitä peukalolla ja etusormella. Aseta lampun suojus syrjään.

1. Tartu valaisimen alakulmaan yhdellä kädellä. Tartu toisella kädellä loistelampun keskustaan (h) ja tartu valkoiseen muovikoteloon. Irrota loistelamppu valaisimesta pitäen edelleen kiinni alakulmasta. Varmista, että liitännässä ja sitä ympäröivällä alueella ei ole likaa tai pölyä.
2. Aseta uusi loistelamppu samaan asentoon kuin edellinen. Tartu valaisimen alakulmaan yhdellä kädellä. Paina loistelampun keskiosaa toisella kädellä, jotta se menee tiukasti paikalleen.
3. Kun uusi loistelamppu on paikallaan, paina muovikotelon keskiosaa, jotta se menee tiukasti paikalleen. Aseta lampun suojus takaisin paikalleen.
4. Aseta valaisimen kansi takaisin paikoilleen. Kiinnitä kumitiiviste yläkulmaan ja muihin kulmiin. Varmista, että kumitiiviste on kunnolla paikallaan.

HUOLTO

Tämä DEWALT-laite on suunniteltu toimimaan pitkään mahdollisimman vähällä huoltamisella. Laite toimii jatkuvasti oikein, kun sitä hoidetaan ja se puhdistetaan säännöllisesti.

VAROITUS: Sähköiskun vaara. Irrota akku ja vedä pistoke irti pistorasiasta ennen loistelampun vaihtamista. Näin voit vähentää henkilövahingon vaaraa.

Huoltotiedot

Käyttäjä ei voi huoltaa tätä laitetta. Valaisimen sisällä ei ole muita käyttäjän huollettavissa olevia osia kuin loistelamppu. Se on toimitettava huollettavaksi valtuutettuun huoltokeskukseen, jotta sen staattiselle sähkölle herkät sisäosat eivät vaurioidu.

Puhdistaminen

VAROITUS: Irrota akku ja pistoke sähköpistorasiasta ennen puhdistamista. Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä komikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedollä ja miedolla pesuaineella kostutettua kangasta tai pehmeää harjaa (ei metalliharjaa). Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin DEWAL Tin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan DEWAL Tin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä.

Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista.

Ympäristön suojeleminen

Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa.

Jos huomaat DEWALT-tuotteesi vaativan vaihtoa lai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi.

Kun käytetyn tuotteen ja pakkauksen osal eroletaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineen tarvetta.

Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

DEWALT tarjoaa mahdollisuuden DEWALT-tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi.

Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT-toimipisteeen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com.

Uudelleen ladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho aikaisemmin ritti hyvin. Kun laitteen toiminnallinen elinkaari on lopussa, se tulee hävittää ympäristö huomioon ottaen:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• NiCd-, NiMH- ja litiumioniakut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliselle kierrätysasemalle. Kerätyt akkupakkaukset kierrätetään uudelleen tai hävitetään oikealla tavalla.

SEURAAVAT AKUT OVAT YHTEENSOPIVIA TÄMÄN VALAISIMEN KANSSA:

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuscohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksultomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUÖDEN TÄYSI TAKUU •

Jos DEWALT-tuolteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialiset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saat yhteystiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com

DE SLITSTARKA SLADDLÖSA/SLADDANSLUTNA ARBETSBELYSNINGARNA DC019/DC020

Gratulerar!
