DC519 - Taskulamppu DEWALT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Taskulamppu
Merkki	DeWalt
Malli	DC519
Virtalähde	Li-Ion-akku 36 V tai 28 V (DE9280/DE9360-akkupaketit)
Lamppu	DE9083 (varahehkulamppu)
Päätoiminnot	Kannettava tai kiinteä valaisu, taipuisa putki säädettävissä
Kytkin	Liukukytkin päälle/pois
Ylläpito ja puhdistus	Puhdista kostealla liinalla ja miedolla pesuaineella
Turvallisuus	Älä katso suoraan valokeilaan, älä kosketa linssiä käytön jälkeen, älä altista kosteudelle
Varaosat	Lamppu DE9083
Takuu	1 vuosi täystakuu, 30 päivää tyytyväisyystakuu, 1 vuosi ilmainen huolto
Suunniteltu käyttö	Ammattikäyttö, työalueiden valaisu

Usein kysytyt kysymykset - DC519 DEWALT

Kuinka vaihtaa DC519:n hehkulamppu?

Löysää optiikkaa (6) ja poista se. Vedä hehkulamppu (9) irti ja aseta uusi (malli DE9083). Aseta optiikka takaisin paikalleen.

Mitkä akkupaketit ovat yhteensopivia?

Li-Ion 28 V (DE9280) ja 36 V (DE9360) akkupaketit ovat yhteensopivia. Käytä vain DeWALT-latureita ja -akkuja.

Kuinka asentaa akkupaketti?

Kohdista akkupaketti (7) työkalussa olevaan vastaanottimeen, liu'uta sitä kunnes se napsahtaa. Poistaaksesi paina lukituksen avauspainiketta (8) samalla vetäen.

Voiko lamppua käyttää kosteassa ympäristössä?

Ei, älä altista työkalua kosteudelle. Älä käytä sitä syttyvien kaasujen tai nesteiden läheisyydessä.

Kuinka puhdistaa lamppu?

Käytä mietoa pesuainetta ja kosteaa liinaa. Vältä hankaavia puhdistusaineita. Älä päästä nestettä työkalun sisään äläkä upota mitään osaa.

Mikä on DC519:n takuu?

DeWalt tarjoaa 30 päivän tyytyväisyystakuun, vuoden ilmaisen huoltosopimuksen ja yhden vuoden täyden takuun materiaali- tai valmistusvirheitä vastaan.

Kuinka suunnata lampun pää?

Tue alustaa (2) yhdellä kädellä, liu'uta pää (4) ulos alustasta, muotoile taipuisa putki (3) valon suuntaamiseksi. Asettaaksesi takaisin, liu'uta pää alustaan kunnes se napsahtaa.

Voiko lamppua käyttää kiinteässä tilassa?

Kyllä, alusta mahdollistaa kiinteän sijoituksen. Päätä voidaan suunnata taipuisan putken avulla valokeilan ohjaamiseksi.

Mitä tehdä, jos lamppu ei syty?

Tarkista, että akkupaketti on ladattu ja asennettu oikein. Jos ongelma jatkuu, ota yhteyttä DeWALT-valtuutettuun huoltoon.

Mistä löytää varaosia?

Osat kuten DE9083-lamppu ovat saatavilla DeWALT-jälleenmyyjiltä. Katso www.2helpU.com hyväksytyt huoltokeskukset.

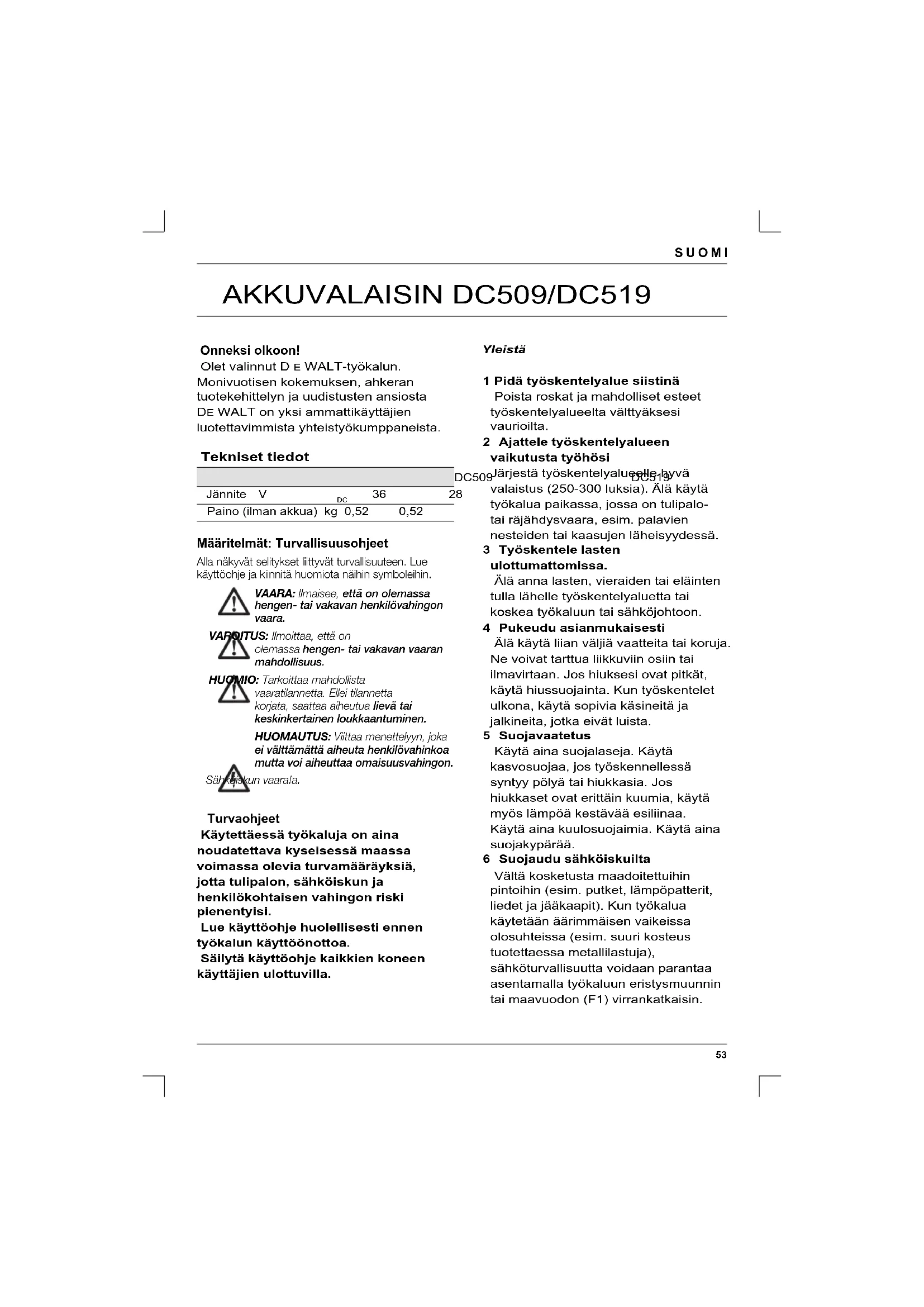

KÄYTTÖOHJE DC519 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 53

Olet valinnut D E WALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DE WALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

				D
Jännite	V	DC	36	28
Paino (ilman akkua) kg			0,52	0,52

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

US: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

): Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

in vaarala.

Turvaohjeet

Käytettäessä työkaluja on aina noudatettava kyseisessä maassa voimassa olevia turvamääräyksiä, jotta tulipalon, sähköiskun ja henkilökohtaisen vahingon riski pienentyisi.

Lue käyttöohje huolellisesti ennen työkalun käyttöönottoa.

Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Yleistä

1 Pidä työskentelyalue siistinä Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

2 Ajattele työskentelyalueen vaikutusta työhösi

Järjestä työskentelyalueelle lyvä valaistus (250-300 luksia). Älä käytä työkalua paikassa, jossa on tulipalotai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

3 Työskentele lasten

ulottumattomissa.

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea työkaluun tai sähköjohtoon.

4 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin tai ilmavirtaan. Jos hiuksesi ovat pitkät, käytä hiussuojainta. Kun työskentelet ulkona, käytä sopivia käsineitä ja jalkineita, jotka eivät luista.

5 Suojavaatetus

Käytä aina suojalaseja. Käytä kasvosuojaa, jos työskennellessä syntyy pölyä tai hiukkasia. Jos hiukkaset ovat erittäin kuumia, käytä myös lämpöä kestävää esiliinaa. Käytä aina kuulosuojaimia. Käytä aina suojakypärää.

6 Suojaudu sähköiskuilta

Vältä kosketusta maadoitettuihin pintoihin (esim. putket, lämpöpatterit, liedet ja jääkaapit). Kun työkalua käytetään äärimmäisen vaikeissa olosuhteissa (esim. suuri kosteus tuotettaessa metallilastuja), sähköturvallisuutta voidaan parantaa asentamalla työkaluun eristysmuunnin tai maavuodon (F1) virrankatkaisin.

7 Älä kurottele.

Huolehdi aina tukevasta seisomaasennosta ja tasapainosta.

8 Ole tarkkaavainen.

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet

väsynyt.

9 Käytä oikeaa työkalua.

Oikea käyttötarkoitus on kuvattu tässä käyttöohjeessa. Älä tee pienillä työkaluilla tai varusteilla työtä, johon tarvitaan suuritehoista työkalua. Työkalu toimii paremmin ja turvallisemmin, kun sitä käytetään oikeaan tarkoitukseen. Älä ylikuormita työkalua.

VAROITUS!

Käytä työkalua ainoastaan

sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita.

Ohjeesta poikkeava käyttö voi

aiheuttaa onnettomuuden.

10 Tarkista, että työkalu on kunnossa.

Tarkista ennen käyttöä, ettei työkalu tai sähköjohto ole vaurioitunut. Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Varmista, että työkalu toimii oikein ja täyttää tehtävänsä. Älä käytä työkalua, jos jokin sen osista on vahingoittunut tai viallinen. Älä käytä työkalua, jos se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa DE WALTin huoltollikkeessä. Älä koskaan yritä korjata työkalua itse.

11 Akun poistaminen

Poista akku, kun työkalua ei käytetä, ennen minkään työkalun osan, tarvikkeen tai lisävarusteen vaihtamista, sekä ennen huoltoa.

12 Varastoi käyttämättömät työkalut

Kun työkalua ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

13 Hoida työkalua huolellisesti

Pidä työkalu hyvässä kunnossa ja puhtaana tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä kaikki kädensijat ja virrankatkaisijat kuivina ja puhtaina öljystä ja rasvasta.

14 Korjaukset

Tämä työkalu on asianmukaisten turvaohjeiden mukainen Korjauta työkalusi valtuutetussa D E WALTin huoltolikkeessä. Korjauksia saavat tehdä vain valtuutetut henkilöt, jotka käyttävät alkuperäisosia, muutoin työkalun käyttäjälle voi aiheuta

an vaarallisia tilanteita.

Akkuvalaisinten turvallista käyttöä koskevia lisäohjeita

• Älä katso suoraan valonsäteeseen.
• Älä koske linssin pintaa välittömästi käytön jälkeen. Anna työkalun jäähtyä useita minuutteja ennen sen varastoimista tai huoltoa.
• Älä altista työkalua kosteille tai märille olosuhteille.
• Älä peitä valoa kankaalla tai muilla tulenaroilla materiaaleilla. Näin vältetään tulipalon vaara.
• Älä käytä työkalua ilman, että linssin suojuskokoonpano on asennettuna.

Pakkauksen sisältö

Pakkaus sisältää:

1 Akkuvalaisin

1 Käyttöohje

- Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A)

VAROITUS: Älä tee

akkuvalaisimeen tai sen osiin muutoksia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

KÄYTTÖTARKOITUS

Suurtehoiset DC509- ja DC519-kohdevalot toimivat 36 voltin tai 28 voltin akuilla, ja niitä voidaan käyttää käsikäyttöisinä tai it-sestään seisovina laitteina. Älä käytä laitetta kosteissa olosuhteissa tai syttyvien nesteiden tai kaasujen läheisyydessä. Älä anna työkalua lasten käsiin. Käytön valvonta on välttämätöntä silloin kun työkalun käyttäjät ovat kokemattomia.

1 Virtakytkin
2 Jalusta
3 Taipuisa varsi
4 Pää
5 Linssi
6 Linssin pidike
7 Akkupaketti (ei sisälly)

Sähköturvallisuus

Tarkista aina, että akun jännite vastaa luokituskilvessä mainittua jännitettä. Varmista, että latauslaitteen jännite vastaa verkkovirran jännitettä.

ASENNUS JA SÄÄDÖT

VAROITUS:

• Poista a asennuksia ja säätöjä.
• Kytke ain kuin asennat tai poistat akkupaketin.

- Tarkista ennen koneen käyttöä, että akkupaketti on oikein asennettu.

Akkupaketti (kuva B)

Akkutyyppi

Työkalu toimii 36 voltin tai 28 voltin akuilla. Katso tiedot soveltuvista akuista tämän kappaleen loppuosassa olevasta taulukosta.

VAROITUS: Käytä ainoastaan DE WALT-akku ja -latauslaite.

Akkupaketin asentaminen ja poistaminen Varmista, että akkupaketti on kunnolla paikallaan.

• Kun asennat akkupaketin (7) kohdista se valaisimen liittimen kanssa. Aseta akkupaketti liittimeen ja työnnä sitä, kunnes se napsahtaa paikalleen.
• Poistaaksesi akkupaketin paina vapautuspainiketta (8) ja vedä akkupaketti samalla liittimestä.

Akkupaketin kunto

- Varmista, että akut ovat (täyteen) Jos akkupaketti ei tuota riittävästi virtaa, lataa akkupaketti laturissa olevien ohjeiden mukaisesti.

Lampun vaihtaminen (kuva C)

• Ruuvaa linssin pidike (6) irti ja poista se.
• Irrota lamppu (9) ja vaihda se uuteen.
• Aseta linssin pidike (6) takaisin paikalleen.

Valaisimen pään kohdistaminen (kuva D)

Akkuvalaisinta voi pitää kädessä tai sen voi kiinnittää jalustaan. Kun lamppua

pädretämleädessä, sitä voidaan pitää kiinni taipuisasta varresta. Kun lamppua käytetärän telineessä, pää voidaan säätää taipuisan varren avulla valonsäteen suunnan kohdistamiseksi.

• Pidä toisella kädellä kiinni jalustasta (2) ja työnnä toisella kädellä pää (4) jalustasta.
• Taita vartta (3) tarpeen mukaan kohdistaaksesi pään.
• Asentaaksesi pään uudelleen pidä sitä jalustan edessä ja työnnä sitä, kunnes se napsahtaa paikalleen.

TOIMINTA

Käyttöohjeet

VAROITUS: Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

Virran kytkeminen päälle/pois päältä (kuva A)

• Käynnistä työkalu liu'uttamalla virtakytkintä (1) vasemmalle.
• Sammuta työkalu liu'uttamalla virtakytkintä (1) oikealle.

Lisävarusteet

VAROITUS: Koska muita kuin D E WALTin tarjoamia lisävarusteita ei ole testattu tämän tuotteen kanssa, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Vahinkoriskin vähentämiseksi tämän tuotteen kanssa tulee käyttää ainoastaan D E WALTin suosittelemia lisävarusteita.

Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista.

Näitä ovat:

- DE9083 lampun vaihto

Katso myös alla olevat taulukot.

Akkua

Jännite		Li-Ion
28	DE9280
36	DE9360

Latauslaite

Jännite	Li-Ion
36/28	DE9000

HUOLTO-OHJEITA

D E WALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Puhdistus

Käytä työkalun puhdistamiseen vain mietoa pesuainetta ja kosteaa liinaa. Vältä kotitalouspuhdistusaineiden ja ohenteiden käyttöä. Etenkin hiovat puhdistusaineet vaurioittavat vakavasti muovista linssin kantta. Älä koskaan päästä mitään nesteitä työkalun sisään. Älä upota työkalun mitään osaa nesteeseen.

Ympäristön suojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa.

Kun D E WALT -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raakaaineiden kysyntää.

Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.

DEWALT tarjoaa mahdollisuuden DEWALT –tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliiikkeeseen, joka kerää laitteet meidän puolestamme.

Voit tarkistaa lähimmän valtuutetun huoltopisteen sijainnin ottamalla yhteyden D E WALTin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista DE WALT -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentärmättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädäntöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ•

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostamisesta, valtuutettu DEWALT-huoltokorjaamo tekee sen ilmaiseksi. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali- tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialliset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että

• laitetta ei ole väärinkäytetty
  • laite on kulunut vain normaalisti
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata laitetta
• ostotodistus esitetään
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhdeyden laitteen jälleenmyyyjään tai lähimpään valtuutettuun DEWALT-huoltokorjaamoon. Saat yhteystiedot DEWALT-kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internetsivustossa www.2helpU.com.
