KÄYTTÖOHJE BL36120A MAKITA

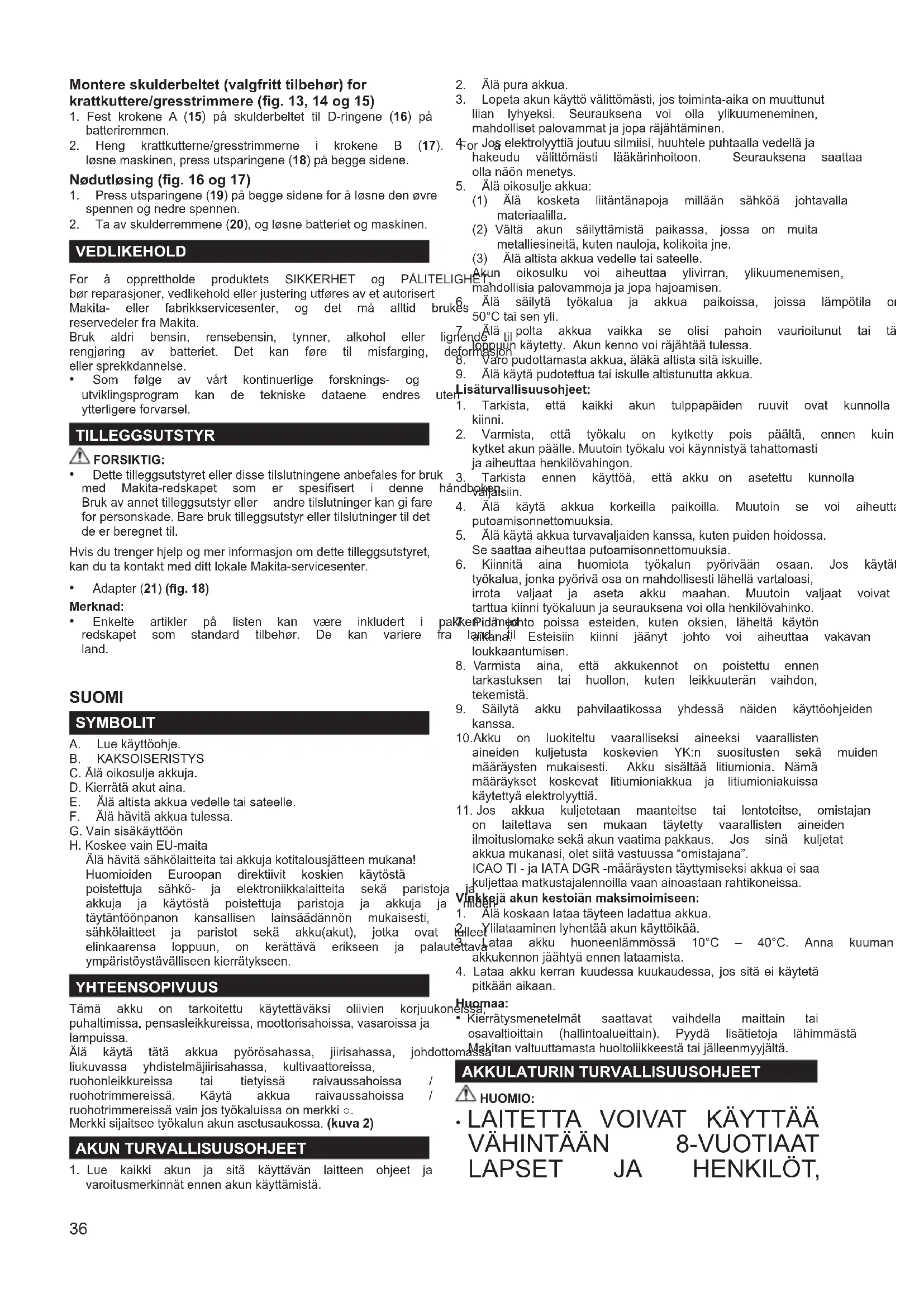

Batteri BL36120A Original instruksjonshåndbok S34 FIN Akku BL36120A Alkuperäinen käyttöohje S36

2. Skilikkeakkuenad.

5. Kortslutikkeakkuen:

2. Monterainteisärbatteriet.

• Enkelte artikler på listen kan være inkludert i pakken med redskapet som standard tilbehør. De kan variere fra land til land. SUOMI SYMBOLIT A. Luekäyttöohje. B. KAKSOISERISTYS C.Äläoikosuljeakkuja. D.Kierrätäakutaina. E. Äläaltistaakkuavedelletaisateelle. F. Älähävitäakkuatulessa. G.Vainsisäkäyttöön H.KoskeevainEU-maita Älähävitäsähkölaitteitataiakkujakotitalousjätteenmukana! Huomioiden Euroopan direktiivit koskien käytöstä poistettuja sähkö- ja elektroniikkalaitteita sekä paristoja ja akkuja ja käytöstä poistettuja paristoja ja akkuja ja niiden täytäntöönpanon kansallisen lainsäädännön mukaisesti, sähkölaitteet ja paristot sekä akku(akut), jotka ovat tulleet elinkaarensa loppuun, on kerättävä erikseen ja palautettava ympäristöystävälliseenkierrätykseen. YHTEENSOPIVUUS Tämä akku on tarkoitettu käytettäväksi oliivien korjuukoneissa, puhaltimissa,pensasleikkureissa,moottorisahoissa,vasaroissaja lampuissa. Älä käytä tätä akkua pyörösahassa, jiirisahassa, johdottomassa liukuvassa yhdistelmäjiirisahassa, kultivaattoreissa, ruohonleikkureissa tai tietyissä raivaussahoissa / ruohotrimmereissä. Käytä akkua raivaussahoissa / ruohotrimmereissävainjostyökaluissaonmerkki○. Merkkisijaitseetyökalunakunasetusaukossa.(kuva 2) AKUN TURVALLISUUSOHJEET

1. Lue kaikki akun ja sitä käyttävän laitteen ohjeet ja

varoitusmerkinnätennenakunkäyttämistä.

3. Lopetaakunkäyttövälittömästi,jostoiminta-aikaonmuuttunut

liian lyhyeksi. Seurauksena voi olla ylikuumeneminen, mahdollisetpalovammatjajoparäjähtäminen.

4. Joselektrolyyttiäjoutuusilmiisi,huuhtelepuhtaallavedelläja

hakeudu välittömästi lääkärinhoitoon. Seurauksena saattaa ollanäönmenetys.

5. Äläoikosuljeakkua:

(1) Älä kosketa liitäntänapoja millään sähköä johtavalla materiaalilla. (2) Vältä akun säilyttämistä paikassa, jossa on muita metalliesineitä,kutennauloja,kolikoitajne. (3) Äläaltistaakkuavedelletaisateelle. Akun oikosulku voi aiheuttaa ylivirran, ylikuumenemisen, mahdollisiapalovammojajajopahajoamisen.

6. Älä säilytä työkalua ja akkua paikoissa, joissa lämpötila on

7. Älä polta akkua vaikka se olisi pahoin vaurioitunut tai täysin

loppuunkäytetty.Akunkennovoiräjähtäätulessa.

8. Varopudottamastaakkua,äläkäaltistasitäiskuille.

9. Äläkäytäpudotettuataiiskullealtistunuttaakkua.

Lisäturvallisuusohjeet:

1. Tarkista, että kaikki akun tulppapäiden ruuvit ovat kunnolla

2. Varmista, että työkalu on kytketty pois päältä, ennen kuin

kytketakunpäälle.Muutointyökaluvoikäynnistyätahattomasti jaaiheuttaahenkilövahingon.

3. Tarkista ennen käyttöä, että akku on asetettu kunnolla

4. Älä käytä akkua korkeilla paikoilla. Muutoin se voi aiheuttaa

putoamisonnettomuuksia.

5. Äläkäytäakkuaturvavaljaidenkanssa,kutenpuidenhoidossa.

Sesaattaaaiheuttaaputoamisonnettomuuksia.

6. Kiinnitä aina huomiota työkalun pyörivään osaan. Jos käytät

työkalua,jonkapyöriväosaonmahdollisestilähellävartaloasi, irrota valjaat ja aseta akku maahan. Muutoin valjaat voivat tarttuakiinnityökaluunjaseurauksenavoiollahenkilövahinko.

7. Pidä johto poissa esteiden, kuten oksien, läheltä käytön

aikana. Esteisiin kiinni jäänyt johto voi aiheuttaa vakavan loukkaantumisen.

8. Varmista aina, että akkukennot on poistettu ennen

tarkastuksen tai huollon, kuten leikkuuterän vaihdon, tekemistä.

9. Säilytä akku pahvilaatikossa yhdessä näiden käyttöohjeiden

kanssa. 10.Akku on luokiteltu vaaralliseksi aineeksi vaarallisten aineiden kuljetusta koskevien YK:n suositusten sekä muiden määräysten mukaisesti. Akku sisältää litiumionia. Nämä määräykset koskevat litiumioniakkua ja litiumioniakuissa käytettyäelektrolyyttiä. 11.Jos akkua kuljetetaan maanteitse tai lentoteitse, omistajan on laitettava sen mukaan täytetty vaarallisten aineiden ilmoituslomakesekäakunvaatimapakkaus. Jos sinä kuljetat akkuamukanasi,oletsiitävastuussa“omistajana”. ICAOTI-jaIATADGR-määräystentäyttymiseksiakkuaeisaa kuljettaamatkustajalennoillavaanainoastaanrahtikoneissa. Vinkkejä akun kestoiän maksimoimiseen:

1. Äläkoskaanlataatäyteenladattuaakkua.

2. Ylilataaminenlyhentääakunkäyttöikää.

3. Lataa akku huoneenlämmössä 10°C – 40°C. Anna kuuman

akkukennonjäähtyäennenlataamista.

4. Lataaakkukerrankuudessakuukaudessa,jossitäeikäytetä

pitkäänaikaan. Huomaa:

• Kierrätysmenetelmät saattavat vaihdella maittain tai osavaltioittain (hallintoalueittain). Pyydä lisätietoja lähimmästä Makitanvaltuuttamastahuoltoliikkeestätaijälleenmyyjältä. AKKULATURIN TURVALLISUUSOHJEET HUOMIO:

• SÄILYTÄ NÄMÄ OHJEET –Tämäkäyttöopassisältää tärkeitäakkulaturinturvallisuus- ja käyttöohjeita.
• HUOMIO – Lataa vain MAKITAN ladattavia akkujaonnettomuusriskinpienentämiseksi.Muuntyyppisetakutvoivathaljetajaaiheuttaahenkilövahingontaivaurioita.
• Käytäladattavalletyökalullesopivaalaturia.

• Käsittelelaturiavaroen.Joslaturiputoaataiiskeytyyjohonkin, sesaattaavääntyä,murtuataivaurioitua.
• Äläkoskaankannalaturiajohdostataiirrotalaturiapistorasiasta johdostavetämällä.
• Suojaa johto kuumuudelta, öljyltä, kemikaaleilta ja teräviltä reunoilta.
• Käytä virtalähdettä, jonka jännite vastaa laturin tyyppikilvessä ilmoitettua.
• Älä yritä käyttää jännitteennostomuuntajaa, moottorigeneraattoriataiDC-pistorasiaa.
• Äläaltistalaturiasateelletailumelle.

• Lataa etäällä haihtuvista, syttyvistä aineista, kuten bensiini, maali,kaasu,liimajne.

• Akkulaturi on tarkoitettu vain sisäisellä akulla varustettujen MAKITA-tuotteidenlataamiseen.
• Äläkäytätyökalualatauksenaikana.

• Irrota aina sähkövirta ennen akun yhdistämistä tai sen irrottamista.
• Äläyritäladataakkuja,joitaeioletarkoitettuladattaviksi. OSIEN KUVAUKSET (kuva 1)

ON/OFF-kytkin TOIMINTOJEN KUVAUS Kytkentätoiminto (kuva 3) Kytke akku päälle painamalla ON/OFF-kytkentäpainiketta (9). Kytkeakkupoispäältäpainamallakytkinpainikettauudelleen. Akun suojausjärjestelmä Akkuonvarustettusuojausjärjestelmällä. Tämä järjestelmäkatkaisee automaattisesti työkalun virran akun kestoiänpidentämiseksi. Työkalu pysähtyy automaattisesti käytön aikana, jos akkuun kohdistuujokinseuraavistaehdoista:

• Ylikuormitettu: Työkaluakäytetääntavalla,jokaaiheuttaaepätavallisenkorkean virransyötön.Tässätilanteessasammutatyökalu,irrotaverkkolaitetyökalustajapysäytäohjelma,jokaaiheuttityökalunylikuormittumisen.Kiinnitäsittenverkkolaitejakäynnistätyökaluuudelleen.
• Ylikuumentunut: Josakkuylikuumenee,virtakatkeaaautomaattisesti.Työkaluei toimi,vaikkaseolisipäällekytkettynä. Tässä tilanteessa lopeta akun käyttö, irrota verkkolaite työkalustajaannaakunjäähtyä.
• Alhainenakkujännite: Akussajäljelläolevavarausonliianalhainenjatyökalueitoimi. Tässätilanteessairrotaverkkolaitetyökalustajalataaakku. Lataus ei käynnisty, jos akun suojausjärjestelmä toimii sen takia,että akku onliian kuuma taikylmä. Lataaminenjatkuu, kunakunlämpötilaonpalautunutnormaaliksi. Akussa jäljellä olevan varauksen tarkistaminen (kuva 4) Painamalla tarkastuspainiketta (10) näet akussa jäljellä olevan varauksen. Merkkivalo(11)syttyynoinkolmeksisekunniksi. Merkkivalot MerkkivalotJäljelläolevavaraus:Päällä :Poispäältä :VilkkuuTyhjäTäysi 70%–100%45%–70%20%–45%0%–20%Lataaakku.Akunsuojausjärjestelmäontoiminnassa.*Katsoalta.
• Tämä merkkivalo ilmaisee akun tilapäistä vikaa tai toimintahäiriötä. Siinä tapauksessa 1. kytke akku pois päältä jakytkeakkuuudestaanpäälle,tarkistatoimiikotyökalu;2.jos valot palavat edelleen vuorotellen, kytke akku pois päältä ja kytkeverkkolaitepaikoilleen(vainkäytettäessäkaksoistyyppistä verkkolaitetta); 3. jos valot palavat edelleen vuorotellen, ota yhteyttä Makitan paikalliseen huoltopisteeseen ja pyydä heiltä tarkastustaja/taikorjausta.Huomaa:
• Kun vain alin merkkivalo vilkkuu tai mikään merkkivaloista ei vilku, akun varaus on tyhjentynyt eikä työkalu toimi. Näissä tapauksissaakkuonladattava.
• Joskaksimerkkivaloataiuseampimerkkivaloeipalalataamisen päätyttyäkään,akkuontullutkäyttöikänsäpäähän.
• Ilmoitettuvarausvoiollaalhaisempikuintodellinentasokäytön aikanataivälittömästityökalunkäyttämisenjälkeen.
• Akunjäljelläolevavarauseiehkänäyoikeinkäyttöolosuhteista taiympäristönlämpötilastajohtuen. KOKOONPANO Akun asentaminen valjaisiin tai irrottaminen niistä Asetaakkutasaisellepinnalleasentamisentaiirrottamisenajaksi.Akun asentaminen (kuva 5) Kohdista valjaiden reiät akun reikiin. Kiristä ne sitten kuudella pultilla. HUOMIO:
• Varmista,ettäakkuonvakaastivaljaissaasentamisenjälkeen. Akun irrottaminenPoistakuusipulttiajapoistasittenakku.38 Valjaiden säätäminen (kuvat 6, 7 ja 8) Varmista, että valjaat on vakaasti asennettu akkuun ennen valjaidensäätämistä. Säädävaljaatseuraavasti:

1. Säädäolkahihna(7).Kiristäkiinnityshihnavetämälläsenpäitä

alaspäin.Irrotakiinnityshihnavetämälläkiinnitinylös(12).

2. Säädäylemmänsoljenasentoa(6).Suljejalukitseylempisolki

jasäädäsenhihnanpituus.

3. Suljejalukitsealempisolki(8)jasäädäsenhihnanpituus.

• Kun olet säätänyt hihnan pituuden, vie hihna olkahihnan “A” läpi,jottavältäthihnanirtoamisen. KÄYTTÖ Verkkolaitteen yhdistäminen (kuvat 9, 10 ja 11) Yhdistäakunliitäntään(13)verkkolaitteenpistoke(1). Liitännän yhdistäminen tapahtuu kohdistamalla liittimet ja painamalla ne sisään, ja kääntämällä liitäntää niiden kiinnittämiseksi. Yhdistäsittenverkkolaitetyökaluihin. Tasku(4)onkäteväverkkolaitteentilapäiseensäilyttämiseen. Huomaa:

• Älä yhdistä verkkolaitteita siten, että akkukaapeli menee kaksi verkkolaitetta yhdistävän kaapelin yli/alta (kuva 10). Virheellinenyhdistäminenjohtaatyökalunpysähtymiseen.

• Jos verkkolaitteen (21) toinen pää ei sovi työkalun aukkoon, laitasentoinenpää. Akun lataaminen (kuva 12) Irrota tulppa (14), yhdistä sitten latauspistoke latausliitäntään ja senjälkeenlaturiseinäpistorasiaan. Merkkivalopalaalatauksenaikana.Valo sammuu, kun latauson valmis. Kun lataaminen on loppunut, irrota akku ja laita tulppa takaisin paikoilleen. Seuraavassa taulukossa esitetään akkutyypit, kennojen lukumäärät ja nimellinen kapasiteetti, joka akkulaturilla voidaan ladata. Akkulaturi Akkutyyppi Jännite (V) Kennojen määrä Latausteho (mAh) Latausaika (tuntia) DC3600 Li-ion 36 60 12000 (Noin)3 Olkavaljaiden (lisävaruste) asentaminen pensasleikkureihin/ruohotrimmereihin (kuvat 13, 14 ja 15)

1. KiinnitäolkavaljaidenkoukutA(15)akunvaljaidenrenkaisiinD

2. Ripusta pensasleikkuri/ruohotrimmeri koukkuun B (17).

Vapautakonepainamallalovia(18)kummallakinsivulla. Hätäirrottaminen (kuvat 16 ja 17)

1. Painakoloja(19)kummallakinsivullajavapautaylempisolkija

2. Riisuolkahihnat(20)jairrotaakkujakone.

HUOLTO Tuotteen TURVALLISUUDEN ja TOIMINTAVARMUUDEN säilymiseksi korjaukset, huolto ja säädöt tulee teettää Makitan valtuuttamassahuoltoliikkeessätaitehtaanhuollossajaniissäsaa käyttäävainMakitanvaraosia. Älä koskaan käytä bensiiniä, bentseeniä, tinneriä, alkoholia tai vastaavia akun puhdistamiseen. Seurauksena voi olla värinmuutoksia,muodonmuutoksiataimurtumia.

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeudenmuuttaatässämainittujateknisiäominaisuuksiailman ennakkoilmoitusta. LISÄVARUSTEET HUOMIO:

• Seuraavia lisävarusteita tai laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita-työkalun kanssa. Muiden lisävarusteiden tai laitteiden käyttö voi aiheuttaa henkilövahinkoja. Käytä lisävarustetta tai laitetta vain ilmoitettuunkäyttötarkoitukseen. Jos tarvitset ohjeita tai lisätietoja lisävarusteista, ota yhteyttä Makitanpaikalliseenhuoltopisteeseen.

• Verkkolaite(21)(kuva 18) Huomaa:

• Jotkin luettelossa mainitut varusteet voivat sisältyä työkalun toimitukseen vakiovarusteina. Ne saattavat vaihdella maakohtaisesti. LATVIEŠU SIMBOLI A. Izlasietlietošanasrokasgrāmatu.
