KÄYTTÖOHJE SPR 500 AE STIGA

Akkukäyttöinen puunhoitotöissä käytettävä moottorisaha

VAROITUS: lue käyttöopas huolellisesti ennen koneen käyttöä.

OIKEA YHDISTELMÄ (luku 15.3) [24] KULKU [25] TERÄLEVY [26] KETJU [27] Tuumat / mm [28] Pituus: Tuumat / cm [29] Uran leveys: Tuumat / mm [30] Koodi (*) Tämän akun käyttö on sallittu vain akkureppu käyttämällä. Akkua ei saa asettaa koneessa olevaan tilaan. a) HUOMAUTUS: tärinän kokonaisarvo on mitattu käyttämällä normalisoitua testimenetelmää ja sitä voidaan käyttää verrattaessa työkaluja keskenään. Tärinän kokonaisarvoa voidaan käyttää myös kun tehdään altistumista koskeva esiarviointi. b) VAROITUS: laitteen tuottama tärinä työvälineen todellisen käytön aikana saattaa poiketa ilmoitetusta kokonaisarvosta käyttötavasta riippuen. Tämän vuoksi on tarpeen soveltaa seuraavia käyttäjää suojaavia turvatoimenpiteitä: käyttää käsineitä käytön aikana, rajoittaa laitteen käyttöaikaa ja lyhentää aikoja jolloin kaasuttimen vipua pidetään painettuna.

7. Ehitaja nimi ja aadress

6.6.3 Puuokste laasimine

• Oodake, et mootor jahtuks piisavalt;

• Oodake, et mootor jahtuks piisavalt;

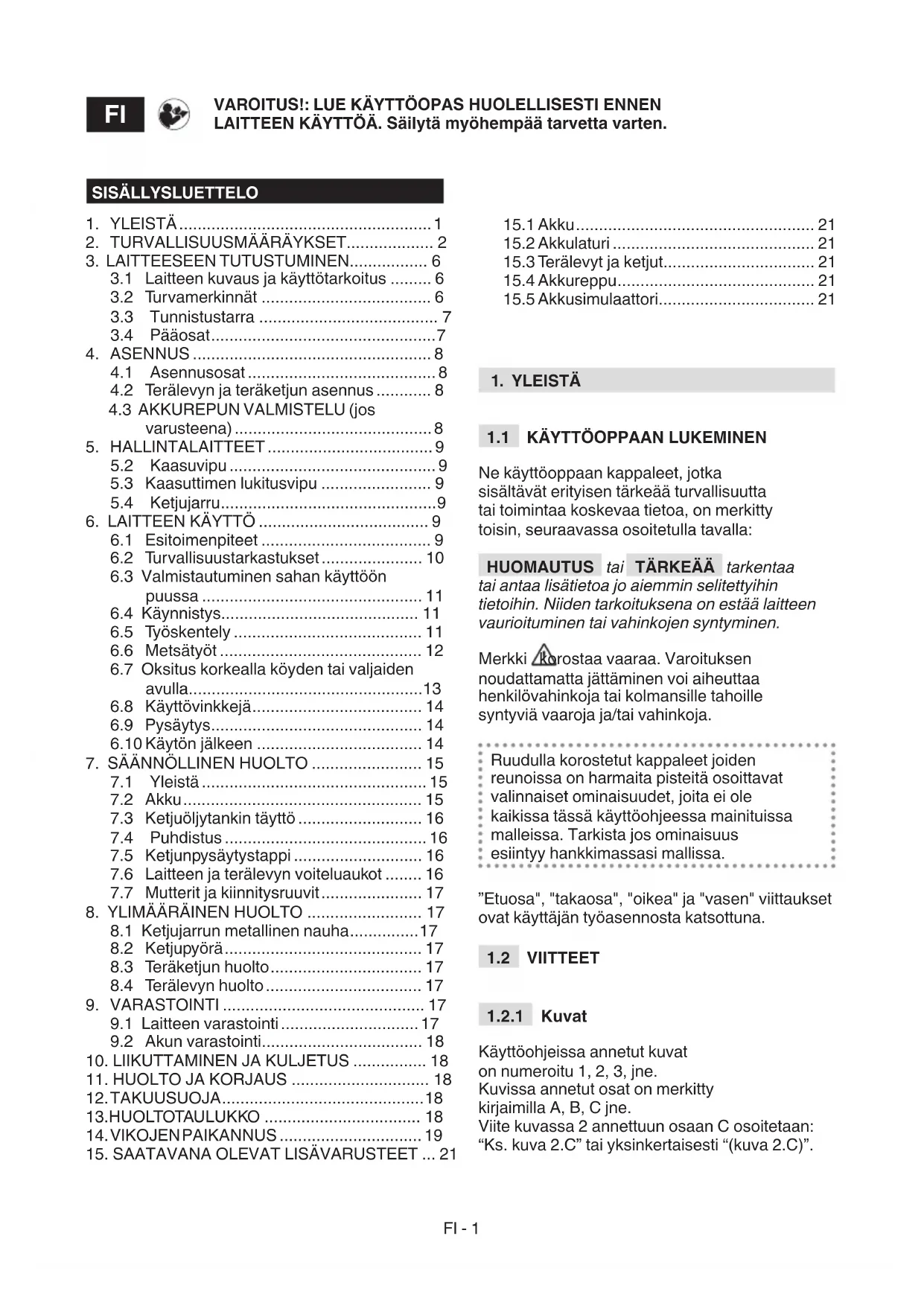

3.1 Laitteen kuvaus ja käyttötarkoitus ......... 6

4.2 Terälevyn ja teräketjun asennus ............ 8

6.2 Turvallisuustarkastukset ...................... 10

6.3 Valmistautuminen sahan käyttöön

6.8 Käyttövinkkejä ..................................... 14

6.9 Pysäytys .............................................. 14

6.10 Käytön jälkeen .................................... 14

7.3 Ketjuöljytankin täyttö ........................... 16

7.6 Laitteen ja terälevyn voiteluaukot ........ 16

7.7 Mutterit ja kiinnitysruuvit ...................... 17

Ne käyttöoppaan kappaleet, jotka sisältävät erityisen tärkeää turvallisuutta tai toimintaa koskevaa tietoa, on merkitty toisin, seuraavassa osoitetulla tavalla: HUOMAUTUS tai TÄRKEÄÄ tarkentaa tai antaa lisätietoa jo aiemmin selitettyihin  tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen. Merkki korostaa vaaraa. Varoituksen noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja. Ruudulla korostetut kappaleet joiden reunoissa on harmaita pisteitä osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tässä käyttöohjeessa mainituissa malleissa. Tarkista jos ominaisuus esiintyy hankkimassasi mallissa. ”Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat käyttäjän työasennosta katsottuna.

Käyttöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan: “Ks. kuva 2.C” tai yksinkertaisesti “(kuva 2.C)”.

15.3 Terälevyt ja ketjut ................................. 21

Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

Käyttöopas on jaettu lukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmääräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiksi: ”luku 2” tai ”kappale 2.1”.

YLEISET TURVALLISUUTTA KOSKEVAT HUOMAUTUKSET VAROITUS Lue kaikki turvallisuutta koskevat huomautukset ja ohjeet. Näiden lukematta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/ tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa käytetty käsite "sähkötyökalu" viittaa työkaluun, joka saa virran akusta (ilman johtoa).

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Likaiset ja sekaiset alueet lisäävät onnettomuuksien riskiä. b) Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivustakatsojat kaukana käyttäessäsi sähkötyökalua. Keskittymisen herpaantuminen saattaa aiheuttaa kontrollin menetyksen.

2) Sähköturvallisuus

a) Vältä kehon osumista maadoitettuihin pintoihin kuten putkiin, lämpökennoihin, sähkölevyihin, jäähdyttimiin. Sähköiskun vaara kasvaa, jos keho on maadoitettu. b) Älä altista sähkötyökaluja sateelle tai kosteille olosuhteille. Sähkötyökalun sisään menevä vesi lisää sähköiskun riskiä.

3) Henkilöturvallisuus

a) Ole tarkkana, kontrolloi mitä olet tekemässä ja käytä tervettä järkeä käyttäessäsi sähkötyökalua. Älä käytä sähkötyökalua ollessasi väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken herpaantuminen käytettäessä sähkötyökalua saattaa aiheuttaa vakavia henkilövahinkoja. b) Käytä suoja-asusteita. Käytä aina suojalaseja. Suojavarusteiden kuten pölynaamarin, liukumisen estävien jalkineiden, suojakypärän ja kuulokkeiden käyttö vähentää henkilövahinkoja. c) Vältä vahingossa käynnistymisiä. Varmista, että laite on sammutettu ennen akun asettamista paikoilleen, sähkötyökaluun tarttumista tai sen kuljettamista. Sähkötyökalun kuljettaminen niin, että sormi on kytkimellä tai akun asentaminen niin, että kytkin on asennossa ”ON” altistaa onnettomuuksille. d) Irrota kaikki säätöavaimet tai työkalut ennen sähkötyökalun käynnistämistä. Avain tai työkalu, joka osuu pyörivään osaan saattaa aiheuttaa henkilövahinkoja. e) Pysy tasapainossa. Säilytä aina sopiva tuki ja tasapaino. Tämä antaa paremman kontrollin sähkötyökalusta yllättävissä tilanteissa. f) Pukeudu oikein. Älä käytä leveitä asuja tai koruja. Pidä hiukset, asusteet ja käsineet etäällä liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat tarttua liikkuviin osiin. g) Jos on tarpeen kytkeä laitteita pölynpoisto- ja pölynkeräyslaitteistoon varmista, että ne on kytketty oikealla tavalla. Näiden laitteiden käyttö saattaa vähentää pölystä aiheutuvia riskejä.

4) Sähkötyökalun käyttö ja turvallisuus

a) Älä ylikuormita sähkötyökalua. Käytä työhön sopivaa sähkötyökalua. Sopiva sähkötyökalu tekee työn paremmin ja turvallisemmin ja juuri sillä nopeudella johon se on suunniteltu. b) Älä käytä sähkötyökalua, jos kytkin ei käynnistä sitä tai pysäytä sitä oikein. Sähkötyökalu, jota ei voi käynnistää kytkimestä on vaarallinen ja se on korjattava. c) Poista akku akkutilasta ennen säätöjen tekemistä tai lisäosien vaihtamista tai ennen sähkötyökalun laittamista paikoilleen. Nämä turvallisuuteen liittyvät ennaltaehkäisevät toimenpiteet vähentävät riskiä, että sähkötyökalu käynnistyy vahingossa. d) Säilytä sähkötyökalut lasten ulottumattomissa äläkä anna henkilöiden, jotka eivät tunneFI - 3 työkalua eikä siihen liittyviä ohjeita käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolehdi sähkötyökalujen huollosta. Tarkista, että liikkuvat osat ovat kohdistetut ja että ne liikkuvat vapaasti, etteivät ne ole rikki tai niissä ole muuta sellaista vikaa, joka voisi vaikuttaa sähkötyövälineen toimintaan. Jos työkalussa on vikoja, on työkalu korjattava ennen käyttöä. Monet onnettomuudet johtuvat huonosta huollosta. f) Pidä leikkuuosat teroitettuina ja puhtaina. Leikkuuosien oikea huolto ja terien terävyydestä huolehtiminen, vähentää leikkuuosien riskiä jumiutua ja tekee niistä helpommin kontrolloitavia. g) Käytä sähkötyökalua ja lisäosia annettujen ohjeiden mukaan, huomioiden työskentelyolosuhteet ja suoritettavan työn laadun. Sähkötyökalun käyttö alkuperäisestä poikkeavaan tarkoitukseen saattaa aiheuttaa vaaratilanteita.

5) Akkukäyttöisten työkalujen

käyttö ja varotoimenpiteet a) Lataa työkalu vain valmistajan määrittelemällä laturilla. Akkuyksikölle sopiva laturi voi aiheuttaa tulipalovaaran jos sitä käytetään muiden akkuyksikköjen lataamiseen. b) Käytä sähkötyökaluja vain määrättyjen akkuyksiköiden kanssa. Muun akkuyksikön käyttö voi aiheuttaa henkilövahinkojen ja tulipalon vaaran. c) Kun akkuyksikköä ei käytetä, pidä sitä loitolla metalliesineistä, kuten klemmarit, kolikot, naulat, ruuvit tai muut pienet metalliesineet, jotka voivat aiheuttaa yhteyden kahden liittimen välillä. Oikosulun syntyminen kahden liittimen välille voi aiheuttaa palovammoja tai tulipaloja. d) Jos akun kunto on huono, siitä voi valua akkunestettä: vältä siihen koskemista. Jos siihen kuitenkin kosketaan vahingossa, huuhtele välittömästi vedellä. Jos nestettä pääsee silmiin, hakeudu välittömästi lääkärin hoitoon. Valunut akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.

a) Anna pätevän henkilökunnan korjata sähkötyökalu, käyttäen ainoastaan alkuperäisiä varaosia. Tämä mahdollistaa sähkötyökalun turvallisuuden ylläpitämisen.

• Pidä kaikki kehon osat kaukana teräketjusta moottorisahan ollessa toiminnassa. Ennen moottorisahan käynnistämistä, varmista ettei teräsketju koske mihinkään. Huomion herpaantuminen käytettäessä moottorisahaa, saattaa johtaa vaatteiden tai kehon osien juuttumisen teräsketjuun.

• Oikean käden on puristettava takakahvaa ja vasemman käden etukahvaa. Käsien paikkaa ei saa vaihtaa moottorisahaa pidettäessä, koska tämä lisää loukkaantumisen riskiä.

• Tartu sähkötyökaluun ainoastaan kahvojen eristetyistä kohdista, koska teräketju saattaa osua piilossa oleviin kaapeleihin. Teräketjun osuminen jännitteiseen johtoon saattaa aiheuttaa jännitteen välineen metalliosissa ja aiheuttaa käyttäjälle sähköiskun.

• Käytä suojalaseja ja kuulosuojaimia. Lisäksi suosittelemme käyttämään päälle, käsille ja jaloille sopivia suojavälineitä. Sopivien suoja- asusteiden käyttäminen vähentää lentävistä lastuista kehoon kohdistuneita onnettomuuksia ja onnettomuuksia, jotka johtuvat teräketjuun koskemisesta.

• Säilytä aina hyvä tasapaino ja käytä moottorisahaa ainoastaan kiinteällä, turvallisella ja tasaisella pinnalla. Liukkaat ja epävakaat pinnat saattavat aiheuttaa tasapainon menetyksen tai moottorisahan hallinnan menetyksen.

• Leikattaessa oksaa, joka on jännitteen alainen, on otettava huomioon vastaiskun riski. Kun puun kuiduissa oleva jännite laukeaa, oksa saattaa palautuessaan osua käyttäjään ja/tai aiheuttaa moottorisahan kontrollin menetyksen.

• Leikattaessa pensaita on noudatettava erittäin suurta varovaisuutta. Ohuet materiaalit saattavat takertua teräketjuun ja sinkoutua käyttäjän suuntaan ja/tai aiheuttaa tasapainon menetyksen.

• Kuljeta moottorisahaa etukahvasta niin, että saha on sammutettu ja etäällä kehosta. Kuljetettaessa tai asetettaessa säilöön, terälevyn suojus on aina asetettava paikoilleen. Moottorisahan käsittely oikealla tavalla vähentää mahdollisuutta osua vahingossa liikkuvaan teräketjuun.FI - 4

• Noudata voitelua, ketjun kireyttä ja vaihto-osia koskevia ohjeita. Ketju, jonka jännite ja voitelu eivät ole oikeat lisää vastaiskun ja rikkoutumisen mahdollisuutta.

• Pidä kahvat kuivina, puhtaina ja vältä öljyn ja rasvan joutumista niihin. Rasvaiset ja öljyiset kahvat ovat liukkaat aiheuttaen hallinnan menetyksen.

• Leikkaa ainoastaan puuta. Älä käytä moottorisahaa muuhun tarkoitukseen. Esimerkiksi: älä käytä moottorisahaa muovimateriaalien leikkaamiseen tai rakennusmateriaalien tai muiden materiaalien kuin puun leikkaamiseen. Moottorisahan käyttö johonkin muuhun tarkoitukseen kuin mihin se on tarkoitettu, saattaa aiheuttaa vaaratilanteita.

• Pitkäaikainen altistuminen tärinöille saattaa aiheuttaa vammoja tai hermovaurioita (tunnetaan myös nimellä ”Raynaudin ilmiö” tai ”valkoinen käsi”) erityisesti verenkierto- ongelmista kärsiville henkilöille. Oireet saattavat koskea käsiä, ranteita ja sormia ja tyypillisiä oireita ovat tuntoaistin häviäminen, puutuminen, ihottuma, kipu, värin häviäminen tai ihon rakenteelliset muutokset. Nämä vaikutukset saattavat voimistua kylmällä ilmalla ja/tai puristettaessa liikaa kahvoista. Oireiden ilmaantuessa on lyhennettävä laitteen käyttöaikaa ja otettava yhteyttä lääkäriin.

• On suositeltavaa, että oksien karsimiseen tarkoitettujen moottorisahojen käyttäjät, jotka työskentelevät korkealla köyden ja valjaiden varassa: – eivät koskaan työskentele yksin; – heitä avustaa maassa oleva avustaja, joka on saanut tarvittavan hätätilannekoulutuksen; – ovat saaneet tätä työtä varten yleisen koulutuksen koskien kiipeilyyn liittyvää tekniikkaa ja työasentoja; – on varustettu hihnavaljailla, köysillä, litteillä hihnoilla joissa on pääteaukot, sulkurenkailla ja muilla ylimääräisillä suositelluilla turvavarusteilla tai muilla järjestelmillä, jotka estävät käyttäjän ja moottorisahan putoamista.

• Suorita puhdistus- ja huoltotoimenpiteet ennen koneen varastointia sen käytön jälkeen.

• Sopimaton huolto, epäyhdenmukaisten varaosien käyttö tai turvalaitteita koskeva muutos voi aiheuttaa vahinkoja laitteelle ja vakavia onnettomuuksia käyttäjälle,

2.3 VASTAISKUN SYYT JA KÄYTTÄJÄN

OMAKSUMAT VAROTOIMENPITEET Vastaisku saattaa syntyä, kun terälevyn kärki tai pää osuu esineeseen tai kun puu sulkeutuu lukiten teräketjun leikkuukohtaan. Kärkiosan osuminen saattaa tietyissä tapauksissa aiheuttaa äkillisesti käänteisen reaktion, työntäen terälevyä ylöspäin ja taaksepäin kohti käyttäjää. Teräketjun lukittuminen terälevyn yläosaan saattaa työntää teräketjua nopeasti taaksepäin kohti käyttäjää. Jompikumpi näistä reaktioista saattaa aiheuttaa sahan kontrollin menetyksen, aiheuttaen vakavan loukkaantumisen. Käyttäjän ei tule luottaa ainoastaan sahaan kuuluviin turvalaitteisiin. Moottorisahan käyttäjän kannattaa huolehtia varotoimenpiteistä leikkuutyön aiheuttamien onnettomuuksien tai loukkaantumisten minimoimiseksi. Vastaisku johtuu työkalun huonosta käytöstä ja/tai virheellisestä toiminnasta tai proseduureista ja se on mahdollista välttää ryhtymällä seuraaviin varotoimenpiteisiin:

• Pidä sahaa paikoillaan molemmin käsin niin, että peukalot ja sormet ovat kahvan ympärillä. Lisäksi asetu sellaiseen asentoon ja laita myös käsivarret niin, että kestät mahdollisen vastaiskun voiman. Käyttäjä kykenee kontrolloimaan vastaiskut, jos tarvittaviin varotoimenpiteisiin on ryhdytty. Älä anna moottorisahan käynnistyä vahingossa.

• Älä pidä käsivarsia liian kaukana äläkä leikkaa hartioiden yläpuolella. Tämä auttaa välttämään vahingossa tapahtuvat kosketukset kärkiosien kanssa ja antaa paremman kontrollin moottorisahasta äkillisissä tilanteissa.

• Käytä ainoastaan valmistajan yksilöimiä terälevyjä ja ketjuja. Jos varaosina käytetään epäsopivia ohjaimia ja ketjuja, saattaa seurauksena olla ketjun hajoaminen ja/tai vastaiskut.

• Noudata valmistajan antamia ohjeita koskien moottorisahan teroittamista ja huoltoa. Syvyyden pienentyminen saattaa lisätä vastaiskujen määrää.

• Sähköisen moottorisahan käyttötekniikat (akulla toimiva) Huomioi aina turvallisuuteen liittyvät huomautukset ja käytä työhön sopivimpia leikkaustekniikoita käyttöohjeissa annettujen viitteiden ja esimerkkien mukaan

• Sähköisen moottorisahan (akulla toimiva) liikuttaminen turvallisella tavalla Aina laitetta liikuteltaessa tai kuljetettaessa tulee: – sammuttaa moottori, odottaa ketjun pysähtymistä ja irrottaa laite sähköverkosta – asettaa paikoilleen terälevyn suojusFI - 5 – ottaa kiinni yksinomaan laitteen kahvoista ja kohdista terälevy kulkusuuntaan nähden vastakkaiseen suuntaan. Kun laitetta kuljetetaan autolla, on laite asetettava niin, ettei se aiheuta kenellekään vaaraa ja lukittava paikoilleen.

• Suosituksia aloittelijoille Ennen kuin ensimmäistä kertaa aloitetaan puunkaato tai oksitus, kannattaa: – suorittaa tämäntyyppisen varusteen käyttöön liittyvä koulutus – lukea huolellisesti turvallisuutta koskevat huomautukset ja tässä käsikirjassa olevat ohjeet – harjoitella maassa tai sahapukissa olevilla oksilla niin, että tottuu laitteeseen ja leikkuutekniikoihin.

• Akulla toimivien sähkötyökalujen oikea käsittely ja käyttö a) Varmista, että laite on sammutettu ennen akun laittamista. Akun asentaminen käynnissä olevaan laitteeseen saattaa aiheuttaa onnettomuuden. b) Akkujen lataamiseksi käytä ainoastaan valmistajan suosittelemia akkulatureja. Akkulaturit ovat yleensä tietyille akkutyypeille. Jos niitä käytetään toisenlaisten akkujen kanssa, saattaa syntyä tulipalo. c) Käytä ainoastaan työvälineelle tarkoitettuja akkuja. Muiden akkujen käyttö saattaa aiheuttaa loukkaantumisia ja tulipalon. d) Pidä käyttämätön akku kaukana paperiliittimistä, kolikoista, avaimista, nastoista, ruuveista ja muista pienistä metalliesineistä, jotka saattavat aiheuttaa oikosulun liittimissä. Akkuliittimissä tapahtuva oikosulku saattaa aiheuttaa palon tai tulipaloja. e) Huonokuntoinen akku saattaa aiheuttaa akkunesteen vuotamisen. Vältä koskemasta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä joutuu silmiin, ota yhteyttä lääkäriin. Akusta vuotanut neste saattaa aiheuttaa ihoärsytystä tai palovammoja. f) Tarkista, että akku on hyväkuntoinen ja ettei siinä näy merkkejä vahingoittumisesta. Älä käytä laitetta vioittuneen tai kuluneen akun kanssa.

2.4 YMPÄRISTÖNSUOJELU

Ympäristönsuojelun tulee olla keskeisellä sijalla käytettäessä laitetta rauhanomaisen rinnakkaiselon ja ympäristön eduksi.

• Vältä aiheuttamasta häiriötä naapureille. Käytä laitetta vain järkevään aikaan (älä käytä sitä aikaisin aamulla tai myöhään illalla, sillä se voi häiritä henkilöitä).

• Työskentelyn aikana ympäristöön pääsee tietty määrä öljyä, jota tarvitaan ketjun voiteluun; tämän vuoksi käytä ainoastaan tätä tarkoitusta varten olevia biologisesti hajoavia öljylaatuja. Mineraaliöljyn tai moottoriöljyn käyttö aiheuttaa vakavia vahinkoja ympäristölle.

• Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.

• Noudata tarkasti paikallisia säädöksiä, koskien jätteiden hävitystä.

• Kun laite otetaan pois käytöstä älä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen. Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EY sähkö– ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti määrää sähkölaitteiden erillisen keräyksen niin, että ne voidaan käyttää uudelleen ympäristöystävällisesti. Jos sähköisiä laitteita hävitetään kaatopaikalle tai maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä. Käyttöiän lopussa, hävitä akut kiinnittämällä riittävästi huomioita ympäristöömme. Akku sisältää sekä sinulle että ympäristölle vaarallista materiaalia. Se on irrotettava ja hävitettävä erillisessä paikassa, joka hyväksyy litiumioniakkuja. Käytettyjen tuotteiden ja pakkausmateriaalien erillinen keräys sallii materiaalien kierrätyksen ja uusiokäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ennaltaehkäisemään ympäristön saastumista ja vähentää raaka-aineiden käyttöä.FI - 6

Tämä laite on metsäkone ja tarkemmin sanottuna akkukäyttöinen moottorisaha, joka on suunniteltu suoraan puussa tehtävään oksien karsimiseen ja oksitukseen. Laite koostuu oleellisesti akkukäyttöisestä moottorista ja terälevystä, joka siirtää liikkeen moottorista teräketjuun, joka toimii todellisena sahana. Käyttäjä kannattelee laitetta kaksin käsin käyttämällä etu- ja takakahvaa ja voi käyttää pääohjauksia pysyttelemällä aina turvaetäisyydellä leikkuuvälineestä.

3.1.1 Käyttötarkoitus

Tämä erityinen moottorisahatyyppi on suunniteltu nimenomaisesti puun oksien karsimiseen ja sitä saa käyttää vain koulutettu käyttäjä, joka toimii huolella suunnitellulla ja turvallisella tavalla. Tämä moottorisaha on tarkoitettu yksinomaan puiden oksien karsimiseen em. ehtoja noudattamalla. Se on suunniteltu käytettäväksi kaksin käsin, aivan normaalin moottorisahan tapaan. Kansalliset säädökset saattavat asettaa käyttörajoituksia. Tämä laite on suunniteltu ja valmistettu: – latvukseltaan korkeiden puiden oksien karsimiseen ja leikkaamiseen; – pensaiden, runkojen tai puupalkkien leikkaamiseen, joiden halkaisija riippuu terälevyn pituudesta; – vain puun sahaamiseen; – yhden ainoan käyttäjän käytettäväksi; – vain pätevien ja puiden huoltoon koulutettujen henkilöiden käytettäväksi.

Käyttö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan): – pensasaitojen tasoittaminen; – kaiverrustyöt; – puualustojen, laatikoiden ja pakkausten leikkaaminen; – huonekalujen tai muiden nastoja, ruuveja tai muita metallisia osia sisältävien esineiden sahaaminen; – teurastustyöt; – laitteen käyttö muiden kuin puumateriaalien leikkaamiseen (muovimateriaalit, rakennusmateriaalit); – laitteen käyttö nostovipuna, esineiden siirtoon tai pilkkomiseen; – laitteen käyttö kun se on lukittu kiinteisiin kannattimiin; – leikkuuvälineiden käyttö muihin kuin taulukossa "Tekniset tiedot" lueteltuihin käyttöihin. Vakavien loukkaantumisien ja vammojen vaara; – laitteen käyttö samanaikaisesti yhdessä useamman henkilön kanssa. TÄRKEÄÄ   Laitteen virheellinen käyttö  saa takuun raukeamaan ja vapauttaa  valmistajan kaikesta vastuusta siirtämällä  käyttäjälle kaikki omista tai kolmansille  osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Käyttäjätyyppi

Tämä laite on tarkoitettu vain puiden hoitoon koulutettujen käyttäjien käyttöön.

Laitteeseen on kiinnitetty erilaisia merkkejä (kuva 2). Niiden tehtävänä on muistuttaa käyttäjää tarvittavista toimenpiteistä, jotta laitetta voitaisiin käyttää varovaisesti ja riittävän turvallisesti. Merkkien merkitys: Varoitus! Lue käyttöohjeet ennen laitteen käyttöä. Varoitus! Tämä laite saattaa olla vaarallinen käyttäjälleen ja muille käytettäessä virheellisesti. Vaara! Käytä kuulosuojaimia, suojalaseja ja turvakypärää. Käytä suojakäsineitä ja liukumista estäviä turvakenkiä! Vaara! Älä altista sateelle tai kosteudelle.FI - 7 Takaiskun vaara (Kickback)! Takaiskun aiheuttaa moottorisahan äkillisen, kontrolloimattoman liikkeen kohti käyttäjää. Työskentele aina turvallisesti. Käytä turvahammastettuja ketjuja, jotka rajoittavat takaiskua. Varoitus! Älä koskaan pidä kiinni laitteesta yhdellä kädellä! Pidä laitteesta lujasti kiinni molemmilla käsillä, saaden näin siitä paremman kontrollin ja vähentäen takaiskun riskiä. Vaara! Käytä suojavaatteita. Tämä moottorisaha soveltuu ainoastaan henkilöille, jotka on koulutettu puiden hoitoon (ks. käyttöopas). TÄRKEÄÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat  valtuutetulta laitekohtaiselta huoltokeskukselta.

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1):

2. CE-vaatimustenmukaisuusmerkki

3. Kuukausi / Valmistusvuosi

7. Valmistajan nimi ja osoite

Kirjoita laitteen tunnistustiedot tarrassa oleviin tarkoituksenmukaisiin paikkoihin, joka löytyy takakannesta. TÄRKEÄÄ   Käytä tarrassa lukevia  tunnistavia tietoja joka kerta kun valtuutettuun  huoltokorjaamoon otetaan yhteyttä. TÄRKEÄÄ Esimerkki vaatimuksenmukaisuusvakuutuksesta löytyy käyttöoppaan viimeisiltä sivuilta.

Laite on valmistettu seuraavista pääosista, joita vastaa seuraavat toiminnot (kuva 1): A. Moottori: antaa liikkeen leikkuuvälineelle. B. Etukahva: moottorisahan etuosassa sijaitseva tukikahva. Siihen tartutaan vasemmalla kädellä. C. Takakahva: moottorisahan takaosassa sijaitseva tukikahva. Siihen tartutaan oikealla kädellä. Siinä sijaitsevat kaasuttimen pääohjaukset. D. Käden etusuoja: suojalaite, joka on asetettu etukahvan ja teräketjun väliin käden suojaamiseksi haavoittumiselta, jos se luistaa pois kahvalta. Tätä suojaa käytetään ketjun jarrun aktivointilaitteena. E. Kiinnityspiste: kiinnityslaite, jonka avulla moottorisaha voidaan kiinnittää köyteen tai hihnaan ja sitten sulkurenkailla käyttäjän valjaisiin. F. Terälevy: tukee ja ohjaa teräketjua. G. Teräketju: leikkaava elementti, joka on valmistettu pienistä teristä eli "hampaista" koostuvista vetolenkeistä ja sivuliitoksista, jotka on kiinnitetty yhteen niiteillä. H. Ketjun pysäytystappi: turvalaite, joka estää ketjun kontrolloimattomat liikkeet ketjun rikkoutuessa tai löystyessä.

I. Säppi: terälevyn asennuspaikan eteen

asennettu laite, joka toimii tukipisteenä kun se on kosketuksissa puun tai rungon kanssa. J. Säpin suojus: säpin suojus, jota on käytettävä kun laitetta liikutetaan, kuljetetaan tai varastoidaan. Tämä suojus tulee poistaa työstön ajaksi. K. Terälevyn suojus: moottorisahan terälevyn suojus, jota on käytettävä kun laitetta liikutetaan, kuljetetaan tai varastoidaan. L. Akku (jos sitä ei toimiteta laitteen ohella,  ks. kappale 15.1 ”saatavana olevat lisävarusteet”): tuottaa sähkövirtaa laitteelle. Akun ominaisuudet ja käyttösäännöt on esitelty sen erityisessä käsikirjassa. M. Akkulaturi (jos sitä ei toimiteta laitteen  ohella, ks. kappale 15.2 ”pyynnöstä saatavat  lisävarusteet): akunlataukseen käytettävä laite. Saatavana on kaksi akkulaturimallia: M1 (pika-akkulaturi); M2 (vakioakkulaturi). N. Akkureppu (pyynnöstä saatava lisävaruste kappale 15.4): väline, johon akut voidaan asettaa. O. Liitosjohto: johto, jonka avulla laite voidaan liittää akkureppuun. P. Akun simulaattori (pyynnöstä saatava lisävaruste kappale 15.5): laite joka, jos se on asetettu laitteessa olevaan koteloon, salli akkurepun käytön.FI - 8

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Kuljetus- ja varastointiteknisistä syistä jotkut laitteen osat toimitetaan purettuina ja ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen. Pakkauksesta purkaminen ja laitteen asentaminen on suoritettava tasaisella ja kiinteällä tasolla, jossa on riittävästi tilaa laitteen ja pakkausten liikuttamiseen, käyttämällä aina tarkoituksenmukaisia välineitä. Älä käytä laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuun.

Pakkaus sisältää asennusosat, jotka on lueteltu seuraavassa taulukossa: Terälevy jossa suojus Teräketju Avain Dokumentaatio

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo

2. Tutustu laatikossa olevaan dokumentaatioon,

nämä ohjeet mukaan luettuina.

3. Ota pois laatikosta kaikki irralliset osat.

4. Ota laite pois laatikosta.

5. Hävitä laatikko ja pakkausmateriaalit

paikallisten määräysten mukaisesti.

4.2 TERÄLEVYN JA TERÄKETJUN

ASENNUS Käytä aina paksuja käsineitä käsitelläksesi terälevyä ja ketjua. Ole erittäin huolellinen asettaessasi terälevyä ja ketjua ettet vahingossa vaaranna laitteen turvallisuutta ja tehokkuutta. Epäselvissä tapauksissa, ota yhteyttä jälleenmyyjään. Suorita kaikki toimenpiteet kun olet irrottanut akun. Ennen terälevyn asentamista varmista, että ketjun jarrua ei ole kytketty (kappale 5.4).

1. Varustuksiin kuuluvaa avainta käyttämällä,

ruuvaa auki mutteri (kuva 3.A) ja irrota ketjun suojus (kuva 3.B), päästäksesi ketjupyörään ja terälevyn asennuspaikkaan.

2. Asenna terälevy (kuva 4.A) asettamalla

vaarnaruuvi (kuva 4.B) uraan (kuva 4.C) ja työnnä se laitteen rungon takaosaan.

3. Tarkista, että ketjun kiristystappi (kuva

4.D) on asetettu oikein terälevyssä olevaan tarkoituksenmukaiseen aukkoon; jos näin ei ole, ruuvaa ketjun kiristimen ruuvia ruuvimeisselillä (kuva 4.E), kunnes tappi asettuu kokonaan paikoilleen.

4. Kallista laitetta saadaksesi ketjun

helpommin ketjupyörän ympärille (kuva 5).

5. Asenna ketju (kuva 6.A) ketjupyörän

ympärille (kuva 6.B) ja terälevyn ohjainten pituudelle (kuva 6.C), huomioimalla, että liukusuuntaa noudatetaan. Ketjun kulkusuunta

6. Jos terälevyn pää on varustettu siirron

käyttöpyörästöllä, huolehdi, että ketjun hammaspyörästö lomittuu oikein käyttöpyörästön aukkoihin (kuva 7).

7. Aseta suojus paikoilleen (kuva 8.A),

kiristämättä mutteria kokonaan.

8. Säädä ketjun kiristintä tarkoituksenmukaisesti

(kuva 9.A) kunnes ketjun oikea kireys saadaan (Kuva 10) (kappale 6.1.3).

9. Pitämällä terälevyä nostettuna, ruuvaa

suojuksen ruuvit pohjaan asti mukana tulevalla avaimella (kuva 11.A).

4.3 AKKUREPUN VALMISTELU

(JOS VARUSTEENA) Akkureppu toimitetaan valmiiksi asennettuna (kuva 1 N) ja se voidaan irrottaa kannattimesta (kuva 12) ja sitä voidaan kuljettaa käsin. Akkurepun irrottamiseksi, paina kahta ylempää painiketta (kuva 12.A). Akkukotelot sijaitsevat repun molemmilla puolilla (kuva 13) Repun oikealta puolelta löytyy:

• johdon liitin (kuva 14.A)

• akun valitsin (kuva 14.B)

• USB-liitin laitteiden lataamiseen (esim. matkapuhelimet) (kuva 14.C) Irtojohdon paikallaolon välttämiseksi, molemmilla puolilla ja takaosassa on reittejä, joiden kautta virtajohto voidaan asettaa.FI - 9

PÄÄLTÄ OTTAMISEKSI) Tätä painiketta painamalla (kuva 15.A) laitteen sähköpiiri laitetaan päälle ja pois päältä ja vastaava led-valo syttyy palamaan (kuva 15.B).

• Valo palaa: laitteen sähköpiiri on päällä. Laite on käyttövalmis.

• Molemmat led-valot palavat: kone on käynnissä.

• Valot sammuneet: sähköpiiri on kytketty kokonaan pois päältä (OFF). TÄRKEÄÄ   Siirtojen aikana  älä koskaan pidä sormea painikkeen päällä tahattoman käynnistyksen estämiseksi. Kuvake "Varoitus" (Kuva 15.C) syttyy palamaan koneessa syntyneen vian vuoksi (tutustu taulukkoon vikojen paikantaminen, kappale 14).

Sallii ketjun käytön. Kaasuvivun käyttö (kuva 16.A) on mahdollista vain jos kaasuttimen lukitusvipua painetaan samanaikaisesti (kuva 16.B). Leikkuuväline pysähtyy automaattisesti kun kaasuvipu vapautetaan.

5.3 KAASUTTIMEN LUKITUSVIPU

Kaasuttimen lukitusvipu (kuva 16.B) sallii kaasuvivun käytön (kuva 16.A).

On turvajarrujärjestelmä, joka pysäyttää ketjun liikkeen jos työskentelyn aikana tapahtuu takaisku. Jos työskentelyn aikana tapahtuu takaisku terälevyn kärjen epätavallisen kosketuksen vuoksi, raju liike ylöspäin aiheuttaa, että käsi törmää etusuojaan (kuva 1.D). Ketjujarrun kytkemiseksi pois päältä, vapauta se manuaalisesti. Ketjujarru päällä. Tämä saadaan kun käden etusuoja on työnnetty kokonaan eteen. Ketjujarru pois päältä. Tämä saadaan kun käden etusuoja on vedetty kokonaan taakse, kunnes tunnet napsahduksen. Älä käytä laitetta, jos ketjujarru ei toimi kunnolla ja ota yhteyttä jälleenmyyjään tarkistuksia varten.

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. TÄRKEÄÄ   Moottoria ja akkua (jos  kuuluu varustukseen) koskevia ohjeita  varten, tutustu vastaaviin ohjekirjasiin.

Ennen työskentelyn aloittamista, on suoritettava erilaisia tarkistuksia ja toimenpiteitä työturvallisuuden ja työskentelytehon takaamiseksi.

6.1.1 Akun tarkastus

Hanki käyttötarkoituksen kannalta sopivin akku ja lataa se kokonaan noudattamalla akun ohjekirjassa annettuja ohjeita. Tässä laitteessa käytettävien hyväksyttyjen akkujen luettelo löytyy taulukosta "Tekniset tiedot".

• Ennen jokaista käyttökertaa: – tarkista akun lataus noudattaen akun ohjekirjassa annettuja ohjeita.

6.1.2 Ketjun voiteluöljyn täyttö

Ennen laitteen käyttöä, lisää öljyä ketjun voitelua varten. Öljyn tankkaamista ja siihen liittyviä varotoimenpiteitä varten ks. Kappale 7.3).

6.1.3 Ketjun kireyden tarkistus

Suorita kaikki toimenpiteet moottori sammutettuna. Käytä paksuja työhanskojaFI - 10 Tarkista ketjun kireys. Kireys on oikea, kun pysäytettäessä ketju terälevyn puoleenväliin, hammaspyörästö ei mene pois ohjaimelta (kuva 10). Ketjun kireyden säätämiseksi:

1. löysää suojuksen muttereita

mukana tulevalla avaimella

2. säädä ketjun kiristintä

tarkoituksenmukaisesti (kuva 9.A), kunnes ketjun oikea kireys saadaan

3. pitämällä terälevyä nostettuna, ruuvaa

suojuksen ruuvit pohjaan asti mukana tulevalla avaimella (kuva 11.A). Älä työskentele löysällä ketjulla ettei synny vaaratilanteita, joissa ketju hyppäisi pois terälevyn ohjaimilta. TÄRKEÄÄ   Ensimmäisen käyttöjakson  aikana (tai ketjun vaihdon jälkeen)  on öljytaso tarkistettava useammin,  ketjun asettumisen vuoksi.

6.1.4 Repun käyttö (jos varusteena)

1. Aseta akku akkurepussa olevaan

tilaan (kuva 13) työntämällä se pohjaan, kunnes se napsahtaa paikoilleen ja takaa kosketuksen.

2. liitä johto repussa olevaan

tarkoituksenmukaiseen liittimeen (kuva 14.A) ja käännä sitä, kunnes se napsahtaa paikoilleen ja takaa kosketuksen.

3. säädä hihnat ja sulje valjaat

Suorita seuraavat turvallisuustarkastukset ja tarkasta, että tulokset vastaavat taulukoissa annettuja. Suorita turvallisuustarkastukset aina ennen käyttöä. Suorita laitteen päivittäinen tarkastus aina ennen sen käyttöä, putoamisen tai siihen kohdistuneiden iskujen jälkeen paikantaaksesi vahingot tai merkittävät viat.

6.2.1 Yleinen turvatarkastus

Kohde Tulos Kahvat ja suojat Puhtaat, kuivat, ilman öljy- tai rasvajäämiä, kiinnitetty oikein ja tiukasti laitteeseen. Laitteessa ja terässä olevat ruuvit Kiristetty kunnolla (ei löystyneet) Jäähdytysilman kulkureitit Ei tukossa Terälevy Asennettu oikein Ketju Teroitettu, ei vahingoittunut tai kulunut, asennettu ja kiristetty oikein. Suojat Ehjät, eivät vahingoittuneet. Akku Kotelossa ei vahinkoja, ei nesteiden vuotoja Laite Ei vahingoittumisen tai kulumisen merkkejä Kaasuvipu, turvavipu Niiden tulee liikkua vapaasti, niitä ei saa pakottaa. Koekäyttö Ei poikkeavaa tärinää. Ei poikkeavaa ääntä

6.2.2 Laitteen toimintatesti

Toimenpide Tulos Aseta akku sille kuuluvaan koteloon (kappale 7.2.3 ). Paina turvapainiketta. Sinisen valon tulee syttyä (sähköpiiri päällä) eikä ketju saa liikkua. Älä käytä laitetta, jos ketju liikkuu. Tässä tapauksessa ota yhteyttä jälleenmyyjään. Käytä kaasuvipua. (painamatta kaasuttimen lukitusvipu). Kaasuvivun on pysyttävä lukittuna. Paina kaasuttimen lukituspainiketta ja kaasuvipua. Vipujen tulee liikkua vapaasti, niitä ei saa pakottaa. Ketju liikkuu. Vapauta kaasuvipu ja paina turvapainiketta. Vivun on palauduttava automaattisesti ja nopeasti neutraaliin asentoon. Ketju ei saa pysähtyä.FI - 11 KETJUJARRUN TARKISTUS

tukevasti kiinni kaksin käsin.

kaasuvipu pitääksesi ketjua liikkeessä, työnnä käden etusuojusta eteenpäin käyttämällä vasemman käden rystypuolta (kappale 5.4)

pysähtyä välittömästi. Kun ketju on pysähtynyt, vapauta kaasuvipu ja kytke ketjujarru pois päältä (kappale 5.4). Jos mikä tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, älä käytä laitetta! Toimita laite huoltokeskukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteitä varten.

Moottorisaha on varustettava litteällä hihnalla jossa on pääteaukot ja joka sopii kiinnitettäväksi käyttäjän valjaisiin.

1. Kiinnitä litteä hihna pääteaukoilla

kiinnityskohtaan (kuva 18.A) moottorisahan takaosassa.

2. Varustaudu sopivilla sulkurenkailla

moottorisahan epäsuoraa (litteän hihnan kautta jossa on pääteaukot) ja suoraa kiinnitystä (moottorisahassa olevaan kiinnityskohtaan) varten käyttäjän valjaisiin.

3. Varmista, että sähköpiiri on kytketty

pois (Valot sammutettu) (Kuva 15.B).

4. Varmista, että ketjun jarru on

kytketty (kappale 5.4).

5. Anna kone puussa olevalle käyttäjälle.

Varmista, että moottorisaha on liitetty turvallisella tavalla kun se annetaan puussa olevalle käyttäjälle ja varmista, että se on kiinnitetty hihnavaljaisiin ennen sen irrottamista sen nostoon käytetystä varusteesta.

6. Kiinnitä moottorisaha käyttäjän valjaissa

olevaan määrättyyn kiinnityskohtaan (kuva 19). Kiinnityskohdat voivat olla keskellä (edessä tai takana) tai sivulla: – mikäli mahdollista, liitä moottorisaha takana keskellä olevaan kohtaan (kuva 18.A) estääksesi sitä sotkeutumasta kiipeilyköysiin ja painon asettumista käyttäjän selkään (kuva 20). HUOMAUTUS    Mahdollisuus kytkeä  moottorisaha suoraan valjaisiin vähentää  varustevaurioiden riskiä liikuttaessa puussa. Moottorisahaa tulee aina pitää sammutettuna kun se on kiinnitetty suoraan valjaisiin. TÄRKEÄÄ   Siirrettäessä moottorisahaa  yhdestä kiinnityspisteestä toiseen suosittelemme  käyttäjiä varmistamaan, että moottorisaha  on kiinni uudessa kohdassa ennen sen irrottamista edellisestä kiinnityskohdasta.

6.4.1 Käynnistys akulla

1. Ota pois terälevyn suojus (kuva 1.K) ja

säpin suojus (kuva 1.J) (jos käytössä).

2. Varmista, että terälevy ja ketju eivät

osu maahan tai muihin esineisiin.

3. Aseta akku oikein sille kuuluvaan

koteloon (kuva 21.B) (kappale 7.2.3).

5. Paina kaasuttimen lukitusvipua (kuva 16.B)

ja kaasuttimen ohjausvipua. (kuva 16.A).

6.4.2 Käynnistys akun simulaattorilla

1. Ota pois terälevyn suojus (kuva 1.K) ja

säpin suojus (kuva 1.J) (jos käytössä).

2. Varmista, että terälevy ja ketju eivät

osu maahan tai muihin esineisiin.

3. Aseta akun simulaattori koneessa

olevaan koteloon (kuva 21.P).

4. Kiinnitä liitosjohto akun

simulaattoriin (Kuva 21.O).

5. Valitse aktivoitava akku

valitsimella (kuva 14.B).

7. Paina kaasuttimen lukitusvipua

(kuva 16.B) ja kaasuttimen ohjausvipua. (kuva 16.A).

Ennen kuin ensimmäistä kertaa aloitetaan puunkaato tai oksitus, kannattaa: – suorittaa tämäntyyppisen varusteen käyttöön liittyvä koulutus – lukea huolellisesti turvallisuutta koskevat huomautukset ja tässä käsikirjassa olevat ohjeetFI - 12 – harjoitella maassa tai sahapukissa olevilla oksilla niin, että tottuu laitteeseen ja leikkuutekniikoihin. Laitteen käyttöä varten toimi seuraavassa kuvatulla tavalla:

• Kytkeä aina ketjujarru pois päältä ennen kuin kaasutinta käytetään.

• Pitää laitteesta aina kiinni kaksin käsin vasen käsi etukahvalla ja oikea käsi takakahvalla riippumatta siitä, onko käyttäjä vasen- vai oikeakätinen. Pysäytä välittömästi moottori, jos ketju jumiutuu työskentelyn aikana. HUOMAUTUS   Työskentelyn aikana  akku on suojattu sen tyhjentymiseltä  kokonaan suojalaitteella, joka sammuttaa  laitteen ja estää sen toiminnan.

6.5.1 Työskentelyn aikana

suoritettava tarkastukset

6.5.1.a Ketjun kireyden tarkistus

Työskentelyn aikana ketju pidentyy progressiivisesti ja siksi ketjun kireys on tarkistettava säännöllisesti (kappale 6.1.3).

6.5.1.b Öljyn virtauksen tarkistus

TÄRKEÄÄ   Älä käytä laitetta ilman voiteluöljyä! Varmista, että terälevy ja ketju ovat hyvässä asennossa tarkastaessasi öljyn virtausta. Käynnistä moottori (kappale 6.4) ja tarkista leviääkö ketjuöljy kuten on osoitettu kuvassa (kuva 22).

Varmista, että alue jolle oksat tiputetaan on vapaa. Suoritettaessa oksitusta korkealla köyden tai valjaiden avulla, noudata tarkasti kappaleessa 6.7.

1. Asetu vastakkaiselle puolelle

leikattavaan oksaan nähden.

2. Aloita alimmista oksista edeten

kohti korkeammalla olevia.

3. Tee ensi alasahaus yläsuuntaan (kuva 23.A).

Suorit oksitus loppuun sahaamalla ylhäältä alasuuntaan, kuten on osoitettu (kuva 23.B).

TÄRKEÄÄ   Kun useampi henkilö on  samaan aikaan karsimassa ja kaatamassa  puuta, on henkilöiden suoritettava karsinta ja  kaataminen erillisillä alueilla, joiden välinen  etäisyys on vähintään kaksi ja puoli kertaa  kaadettavan puun korkeus. Älä kaada puita jos olemassa on riski vaarantaa henkilöiden  turvallisuutta, iskeytyä sähkölinjaan tai aiheuttaa  mikä tahansa materiaalinen vahinko. Jos puu  joutuu kosketuksiin voimalinjan kanssa, on  siitä ilmoitettava välittömästi sähköyhtiölle. Ennen kaatamisen aloittamista: – on otettava huomioon puun luonnollinen kallistus, missä osassa oksat ovat suuremmat ja tuulen suunta. Näin voidaan arvioida millä lailla puu kaatuu. – puhdista puu liasta, kivistä, kaarnanpalasista, nastoista, metalliteristä ja –langoista. – vapauta puuta ympäröivä alue ja varmista jalkojen hyvä tuki. – valmista pakotiet, joilla ei ole esteitä. Pakotiet on tehtävä noin 45° vastakkaiseen suuntaan puun kaatosuunnasta (kuva 24) ja niiden on johdatettava käyttäjä turvalliselle alueelle, joka vastaa vähintään kaksi ja puoli kertaa kaadettavan puun korkeutta. – Pysyttele maahan nähden yläpuolella, johon puu pyörii tai kaatuu kaatamisen jälkeen.

1. Asetu puun oikealle puolelle,

moottorisahan taakse.

2. Tee kaatolovi, joka on noin 1/3 puun

halkaisijasta, kohtisuoraan suhteessa kaatumissuuntaan (kuva 25.A).

ylemmäksi vaakasuoraa lovea (kuva 26.B).

2. Tee takakaatosahaus niin, että jäljelle jää

tarpeeksi puuta toimimaan saranana (kuva 26.C). Tämä sarana estää puun kiertymisen ja kaatumiseen virheelliseen suuntaan. Älä tee sahauksia saranan poikki.

3. Vetämättä terälevyä ulos, vähennä vähitellen

saranan paksuutta, kunnes puu kaatuu.

4. Jos on olemassa vaara, että puu ei

kaadu haluttuun suuntaan tai että se voi horjahtaa taaksepäin ja taittaa teräketjun, pysäytä leikkuu ennen kuin olet tehnyt takakaatosahauksen loppuun ja käytä puu-, muovi- tai alumiinikiiloja (kuva 27.D)FI - 13 leikkauksen avaamiseksi. Anna puun kaatua haluttuun suuntaan iskemällä kiiloja nuijalla.

5. Kun puu alkaa kaatua, irrota moottorisaha

leikkuukohdasta, sammuta se (kappale 6.9), aseta se maahan ja mene sitten tarkoituksenmukaiselle pakotielle. Käyttäjän on syytä varoa ylhäältä tippuvia oksia ja katsottava minne astuu.

6.6.3 Oksien karsiminen puusta

Karsiminen tarkoittaa oksien irrottamista kaatuneesta puusta. Huomioi oksien tukikohdat maassa, niiden mahdolliset jännitteet, suunnan johon oksa saattaa päätyä leikattaessa ja puun mahdollinen epävakaisuus sen jälkeen kun oksa on leikattu. Karsittaessa on jätettävä paikoilleen isoimmat alaoksat, jotka tukevat runkoa maata vasten. Irrota pikkuoksat yhdellä kertaa (kuva 28.A). Jännitteessä olevien oksien irrotus kannattaa aloittaa alhaalta ylöspäin moottorisahan taipumisen estämiseksi (kuva 28.B).

6.6.4 Rungon halkaiseminen

Halkaiseminen tarkoittaa rungon leikkaamista pituussuunnassa. On tärkeää, että jalkojen tuki on paikoillaan ja paino molemmilla jaloilla. Jos mahdollista, kannattaa runkoa nostaa oksien, runkojen tai halkojen avulla. Rungon halkaisemista helpottaa säpin käyttö (kuva 1.I):

1. aseta säppi runkoon ja tehden vivun säppiin

suorita laitteella kaariliike, joka mahdollistaa terälevyn tunkeutumisen puuhun (kuva 29);

2. toista toimenpide useamman kerran,

jos tarpeen, siirtäen säpin tukikohtaa.

• Maahan asetettu runko Kun runko asettuu maahan sen koko pituudella, se leikataan ylhäältä käsin (ylähalkaisu) (kuva 30.A). – Leikkaa runkoa noin puoleenväliin sen halkaisijaa, käännä runkoa ja lopeta leikkuu vastakkaiselta puolelta.

• Runko nojaa vain yhdestä päästä Kun runko nojaa vain yhdestä päästä: – on leikattava 1/3 alla olevan sivun halkaisijasta (alahalkaisu) (kuva 31.A); – tämän jälkeen on suoritettava lopullinen sahaus, tehden ylähalkaisun niin, että se kohtaa ensimmäisen sahauksen (kuva 31.B).

• Runko nojaa molemmista päistä Kun runko nojaa molemmista päistä: – on leikattava 1/3 halkaisijasta ylhäältä aloittaen (ylähalkaisu) (kuva 32.A); – tämän jälkeen on suoritettava lopullinen sahaus, tehden alahalkaisun alla olevista 2/3 niin, että se kohtaa ensimmäisen sahauksen (kuva 32.B).

• Kallistunut runko Kun halkaistaan kallistunutta runkoa, on oltava aina yläpuolella (kuva 33). Toimenpiteen aikana, kun sahausta ollaan lopettamassa, kontrollin säilyttämiseksi sahauksen painetta on vähennettävä ilman että irrotetaan laitteen kahvasta. Laitteen joutumista kosketuksiin maan kanssa on vältettävä.

TÄRKEÄÄ Tässä kappaleessa kuvaillaan työskentelymenetelmät oksien karsimiseen  tarkoitetun moottorisahan aiheuttamien loukkaantumisten vähentämiseksi silloin, kun työskennellään korkealla  valjaiden ja köyden varassa.  Se ei saa korvata normaalia koulutusta. Tässä  liitteessä annetut ohjeet ovat ainoastaan  esimerkkejä hyvästä käyttötavasta. Kansallisia  lakeja ja säädöksiä on aina noudatettava.

6.7.1 Moottorisahan käyttö kaksin käsin

Moottorisahan käyttö kaksin käsin sallii: – tukevan otteen moottorisahasta takaiskun sattuessa; – moottorisahan kontrolloinnin joka vähentää mahdollisuutta joutua kosketuksiin kiipeilyköysien ja käyttäjän kehon kanssa; – turvallisen työasennon saamisen, joka välttää kontrollin menettämisen, joka voi saada aikaan kosketuksen moottorisahan kanssa (tahaton liike moottorisahan toiminnan aikana). Jotta moottorisahaan voitaisiin tarttua molemmin käsin, yleisohjeena käyttäjän tulee aina pyrkiä asettumaan turvalliseen asentoon kun moottorisahaa käytetään: – lanteiden korkeudella tehtäessä vaakasuoria leikkauksia tai;FI - 14 – solar plexuksen (pallean) korkeudella tehtäessä pystysuoria leikkauksia.

• Käyttäjän työskennellessä lähellä pystysuoria runkoja työskentelyasennossa, jossa matalalla olevia sivuvoimia, hyvä tuki on tarpeen turvallisen työskentelyasennon säilyttämiseksi.

• Kun käyttäjä loitontuu rungosta, sivuvoimat lisääntyvät ja näin olleen niiden nollaaminen tai vastustaminen on tarpeen, toimimalla yhdellä seuraavista tavoista: – kohdistaa pääköysi ylimääräisen ankkurointipisteen kautta; – käyttää litteään hihnaa pääteaukoilla, jota on mahdollista säätää suoraan valjaista ylimääräiseen ankkurointipisteeseen (kuva 34);

• Hyvän tuen saavuttamista työskentelyasennossa voidaan helpottaa tilapäisen jalustimen käytöllä, joka saadaan tehtyä väliaikaisesti renkaalla varustetusta nauhasta, johon jalka voidaan pujottaa. (Kuva 35).

6.7.2 Moottorisahan käyttö yhdellä kädellä

Älä koskaan työskentele yhtä ainoaa kättä käyttämällä epävakaassa työasennossa tai jos moottorisahaa halutaan käyttää käsisahan tilalla halkaisijaltaan pienten oksien kärkien leikkaamisessa. Moottorisahaa saa käyttää yhdellä kädellä oksituksessa vain kun:

• käyttäjä ei saavuta sellaista työasentoa jossa voidaan käyttää kahta kättä,

• omaa asentoa on säilytettävä (kannateltava) toisella kädellä,

• on suoritettava leikkaus, joka venyttää (pidentää) yläraajaa käyttäjän kehon ulkopuolelle (kuva 36). Käyttäjä ei saa koskaan:

• leikata vastaiskualueella, joka vastaa moottorisahan terälevyn päätä;

• “pitää ja leikata” osiin;

• yrittää tarttua kiinni putoavista osista.

TÄRKEÄÄ   Pysäytä laite (kappale 6.9)  liikuttaessa työskentelyalueiden välillä. Pysäytä välittömästi moottori, jos ketju jumiutuu työskentelyn aikana. Jos korkealla tapahtuvan oksituksen aikana (köyden ja valjaiden avulla), moottorisaha jumiutuu, käyttäjän tulee:

1. pysäyttää laite välittömästi;

2. kiinnittää se turvallisesti siihen osaan oksaa,

joka on rungon ja leikkauksen välissä tai työkalusta erikseen olevaan köyteen;

3. vetää moottorisaha leikkauksesta

nostamalla oksaa, jos tarpeen;

4. jos tarpeen käyttää käsisahaa tai toista

moottorisahaa jumiutuneen moottorisahan irrottamiseksi, tekemällä ainakin 30 cm leikkauksen lähelle jumiutunutta moottorisahaa. Leikkaukset moottorisahan vapauttamiseksi tulee suorittaa aina oksan kärkeä kohti (eli jumiutuneen moottorisahan ja oksan kärjen välissä eikä rungon ja jumiutuneen moottorisahan välissä). Tällä tavoin estetään, että moottorisaha vedetään yhdessä oksan kanssa, joka leikataan vaikeuttamalla tilannetta entistä enemmän.

Laitteen pysäyttämiseksi:

1. Vapauta kaasuvipu (kuva 16.A).

2. Paina turvapainiketta ja kytke sähköpiiri

pois päältä (valo sammutettu) (kuva 15.A). Kun kaasuvipu on vapautettu, vaaditaan muutama sekunti ennen kuin teräketju pysähtyy. Pysäytä aina laite: – liikuttaessa työskentelyalueiden välillä. Siirtojen aikana älä koskaan pidä sormea painikkeen päällä tahattoman käynnistyksen estämiseksi.

6.10.1 Käytön jälkeen akulla

1. Ota akku pois paikoiltaan (kuva

37.B) ja lataa se (kappale 7.2.2)

2. asenna terälevyn suoja (kuva 1.K)

3. anna moottorin jäähtyä ennen laitteen

asettamista säilytystiloihin

4. löysää tangon kiinnitysmutteria

vähentääksesi ketjun kireyttä (kappale. 6.1.3);

5. puhdista laite huolellisesti pölystä ja

jätteistä ja poista ketjusta sahanpuru- tai öljyjäämät (kappale 7.4);

6. tarkista, ettei paikalla ole löystyneitä tai

vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä mahdollisesti löystyneet ruuvit ja pultit.FI - 15

6.10.2 Käytön jälkeen akun

kohtaan ”OFF” (kuva 14.B)

2. irrota akun simulaattori

koneesta (kuva 37.P)

3. ota pois akkureppu

4. kytke irti liitosjohto akun simulaattorista

(kuva 37.O) ja repusta (kuva 14.A)

5. ota akku pois paikoiltaan (kuva

38.B) ja lataa se (kappale 7.2.2)

6. asenna terälevyn suoja (kuva 1.K)

7. anna moottorin jäähtyä ennen

laitteen asettamista säilytystiloihin

8. löysää tangon kiinnitysmutteria

vähentääksesi ketjun kireyttä (kappale. 6.1.3);

9. puhdista laite huolellisesti pölystä ja

jätteistä ja poista ketjusta sahanpuru- tai öljyjäämät (kappale 7.4);

10. tarkista, ettei paikalla ole löystyneitä tai

vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä mahdollisesti löystyneet ruuvit ja pultit. TÄRKEÄÄ Ota akku aina pois (kappale

7.2.2) ja asenna terän suoja aina kun 

laitetta ei käytetä tai vartioida.

Noudatettavat turvallisuusmääräykset on kuvattu luvussa 2. Noudata tarkalleen kyseisiä ohjeita estääksesi vakavia riskitilanteita tai vaaroja. Ennen laitteessa suoritettavia tarkastuksia, puhdistusta tai huolto-/säätötoimenpiteitä:

• Odota, että ketju pysähtyy

• Ota akku pois paikoiltaan

• Kiinnitä terälevyn suoja paitsi työskennellessäsi ko. levyn tai ketjun parissa

• Odota, että moottori on jäähtynyt kunnolla

• Lue vastaavat käyttöohjeet

• Käytä sopivaa vaatetusta, työkäsineitä ja suojalaseja

• Toimenpiteiden suoritustiheydet ja-tyypit on annettu "Huoltotaulukossa". Taulukon tarkoituksena on auttaa säilyttämään laite tehokkaana ja turvallisena. Siinä on esitelty tärkeimmät toimenpiteet sekä niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan määräajan yhteydessä.

• Ei-alkuperäisten ja/tai väärin asennettujen varaosien ja lisävarusteiden käyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista, onnettomuuksista tai vammoista.

• Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jälleenmyyjien toimista. TÄRKEÄÄ   Kaikki huolto- ja säätötoimenpiteet  joita ei ole kuvattu tässä käyttöohjeessa  on suoritettava jälleenmyyjän tai  ammattitaitoisen huoltokeskuksen toimesta.

Akun kesto riippuu pääasiallisesti: a. ympäristöllisistä tekijöistä, jotka vaativat suuremman määrän energiaa: – puiden ja oksien leikkuusta, joiden oksat ovat liian suuria b. käyttäjän käyttäytymisestä, jonka on vältettävä: – toistuvia laitteen käynnistyksiä ja sammutuksia työstön aikana; – sopimatonta leikkuutekniikkaa suoritettavaan työhön nähden (kappale 6.6, kappale 6.7). Akun keston optimoimiseksi on aina suositeltavaa:

• leikata puuta kun se on kuiva;

• käyttää suoritettavaan työhön sopivaa tekniikkaa. Jos laitetta halutaan käyttää standardin akun käyttöön nähden pidemmissä työstöjaksoissa, voit:

• hankkia toisen vakioakun vaihtaaksesi tyhjän akun välittömästi vaarantamatta näin käytön jatkuvuutta

7.2.2 Akun irrotus ja lataus

1. Paina lukituspainiketta, joka on asetettu

laitteen akkuun (kuva 37.A) tai repussa olevaan akkuun (kuva 38. A) (jos varusteena)

2. ota akku pois laitteesta (kuva 37.B) tai akun

repusta (kuva 38.B) (jos varusteena)

3. Aseta akku (kuva 39.A) akkulaturissa

olevaan paikkaan (kuva 39.B)

4. Kytke akkulaturi pistorasiaan (kuva 39.C),

jonka jännite vastaa tarrassa annettua.FI - 16

5. Suorita aina täydellinen lataus,

noudattaen akun/akkulaturin ohjekirjasessa annettuja ohjeita. HUOMAUTUS Akku on varustettu suojuksella, joka estää latauksen jos  ympäristölämpötila ei ole välillä 0 - +45 °C. HUOMAUTUS Akku voidaan ladata milloin tahansa, myös osittain, ilman  vaaraa sen vaurioitumisesta.

7.2.3 Akun asentaminen

takaisin laitteeseen Latauksen loputtua:

1. Irrota akku (kuva 40.A) akkulaturista

(vältä sen pitämistä latauksessa kun lataus on päättynyt)

2. Irrota akkulaturi sähköverkosta (kuva. 40.B)

3. Laita akku sille kuuluvaan koteloon, joka on

laitteessa (kuva 21.B) tai yhteen akkurepussa olevista koteloista (kuva 13) (jos varusteena)

4. työnnä akku pohjaan, kunnes se napsahtaa

paikoilleen ja takaa kosketuksen.

7.3 KETJUÖLJYTANKIN TÄYTTÖ

HUOMAUTUS   Ketjuöljytankin korkissa  (kuva 41.A) on seuraava symboli: Ketjuöljytankki TÄRKEÄÄ   Käytä ainoastaan erityisesti  moottorisahoille tarkoitettua öljyä tai  moottorisahoille tarkoitettua tarttuvaa öljyä. Älä  käytä epäpuhtauksia sisältävää öljyä välttääksesi  tankissa olevan suodattimen tukkeutumisen ja  öljypumpun vaurioitumisen korjauskelvottomaksi. Hyvätasoisen öljyn käyttö on välttämätöntä leikkuuosien hyvälle voitelulle. Käytetty tai huonolaatuinen öljy heikentää voitelua ja lyhentää ketjun ja terälevyn käyttöaikaa. TÄRKEÄÄ   Älä koskaan käynnistä ketjua  ellei öljyä ole riittävä määrä. Se voi vahingoittaa  moottorisahaa ja vaarantaa sen turvallisuutta. Tarkista moottorisahassa oleva öljymäärä öljytason osoittimen kautta (kuva 41.B). Jos öljytaso on alhainen, lisää öljyä noudattamalla seuraavia vaiheita:

1. Ruuvaa auki ja irrota korkki

(kuva 41.A) öljytankista.

2. Kaada öljyä tankkiin ja tarkkaile

tasoa tarkoituksenmukaisen osoittimen kautta (kuva 41.B).

3. Varmista, ettei öljytankkiin

pääse täytön aikana likaa.

4. Aseta öljykorkki paikoilleen ja kiristä.

7.4.1 Laitteen ja moottorin puhdistus

Jokaisen työsession jälkeen puhdista laite huolellisesti pölystä ja muista jätteistä.

• Vähentääksesi tulipalon riskiä puhdista laite ja erityisesti moottori lehdistä, oksista tai liiallisesta rasvasta.

• Puhdista laite aina käytön jälkeen käyttämällä puhdasta ja neutraaliin pesuaineeseen kostutettua puhdasta liinaa.

• Poista kosteusjäämät käyttämällä pehmeää ja kuivaa liinaa. Kosteus voi saada aikaan sähköiskujen vaaran.

• Älä käytä aggressiivisia pesuaineita tai liuottimia muoviosien tai kahvojen puhdistamisessa.

• Älä käytä vesisuihkuja ja vältä kastamasta moottoria ja sähköosia.

• Moottoria tai akkua vahingoittavan ylikuumenemisen estämiseksi, varmista aina, että jäähdytysilman imuritilät ovat puhtaat eikä niissä esiinny jäämiä.

7.4.2 Ketjun puhdistus

Jokaisen käyttökerran jälkeen, poista ketjusta sahausjätteet ja öljykasaumat. Jos ketju sotkeutuu tai pihkaantuu, irrota ketju ja aseta se muutamaksi tunniksi erityistä puhdistusainetta sisältävään säiliöön. Huuhtele sitten puhtaalla vedellä ja käsittele ruosteenestosuihkeella ennen sen asentamista takaisin laitteeseen.

7.5 KETJUNPYSÄYTYSTAPPI

Tarkista ennen jokaista käyttöä ketjunpysäytystapin kunto (kuva 1.H) ja vaihda sen tilalle uusi jos se on vahingoittunut.

7.6 LAITTEEN JA TERÄLEVYN

VOITELUAUKOT Ennen jokaista päivittäistä käyttöä, irrota suojus (kappale 4.2), pura terälevy ja tarkista, ettei laitteen (kuva 42.A) ja terälevyn voiteluaukot (kuva 42.B) ole tukkeutuneet.FI - 17

7.7 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis.

• Tarkista säännöllisesti, että kahvat on kiinnitetty tiukasti.

Tarkistuta kytkinkoteloa ympäröivän metallinauhan eheys jälleenmyyjän luona kerran kuukaudessa. Nauha on vaihdettava kun se on vahingoittunut tai siinä esiintyy muodonmuutoksia.

Pyydä jälleenmyyjää tarkistamaan säännöllisesti ketjupyörän kunto ja vaihda, kun kuluminen on yli sallittujen rajojen. Älä asenna uutta ketjua vanhan ketjupyörän kanssa tai päinvastoin.

8.3 TERÄKETJUN HUOLTO

Turvallisuuden ja tehokkuuden vuoksi on tärkeää, että leikkuuvälineet ovat terävät. Käytä aina paksuja käsineitä käsitelläksesi terälevyä ja ketjua. Ketjun teroitusta tarvitaan kun: – Sahajauho muistuttaa pölyä. – Tarvitaan suurempaa voimaa leikattaessa. – Leikkaus ei ole suora. – Tärinä lisääntyy. Jos ketju ei ole tarpeeksi terävä, takaiskun (kickback) riski kasvaa. TÄRKEÄÄ On suositeltavaa antaa teroitus tehtäväksi erityiskeskuksessa, sillä  teroitus tehdään laitteilla, jotka takaavat  minimipoiston materiaalia ja tasaisen  teroituksen kaikille leikkuuosille.

8.3.1 Teräketjun vaihto

Ketju on vaihdettava kun: – leikkuuosan pituus on 5 mm tai vähemmän – niittien hammastusväli on liian suuri. – leikkuunopeus on hidas ja toistuvat teroitukset eivät paranna leikkuunopeutta. Ketju on kulunut. TÄRKEÄÄ   Ketjun vaihdon jälkeen  sen kireyttä on tarkistettava useammin,  ketjun asettumisen vuoksi.

8.4 TERÄLEVYN HUOLTO

HUOMAUTUS   Kaikki terälevyä  koskevat toimenpiteet ovat töitä, joiden  oikein suorittaminen vaatii erityistaitoja  erityistyökalujen lisäksi; turvallisuussyistä  ota yhteyttä jälleenmyyjään. Terälevyn epätasaisen kulumisen välttämiseksi, suosittelemme sen kääntämistä toisinpäin säännöllisesti. Terälevyn tehokkuuden säilyttämiseksi suosittelemme:

1. rasvaamaan siirron ketjupyörästön

laakerit (jos paikalla) sitä varten olevalla ruiskulla (ei toimitettu laitteen mukana)

2. puhdistamaan terälevyn urat sitä

varten olevalla kaapimella (ei toimitettu laitteen mukana) (kuva 43.A)

3. puhdistamaan voiteluaukot (kuva 43.B)

4. tasaisella viilalla poistamaan sivujen

särmät ja tasoittamaan ohjainten väleissä olevat mahdolliset korkeuserot.

8.4.1 Terälevyn vaihto

Terälevy on vaihdettava kun: – urien syvyys on alle hammaspyörästön korkeuden (eivät saa ikinä osua pohjaan) – ohjaimen sisäseinä on kulunut niin paljon, että ketju kallistuu sivusuunnassa.

1. Ota akku pois paikoiltaan ja lataa se

2. Aseta terälevyn suojus.

3. Odota, että moottori on jäähtynyt kunnolla

4. Suorita puhdistus (kappale 7.4).

5. Tarkista, ettei paikalla ole löystyneitä tai

vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä mahdollisesti löystyneet ruuvit ja pultit tai ota yhteys valtuutettuun huoltokeskukseen.

– kuivaan ympäristöön. – sääolosuhteilta suojaan. – paikkaan, johon lapset eivät pääse. – varmistaen, että avaimet tai huollossa käytetyt työkalut on poistettu.FI - 18

9.2 AKUN VARASTOINTI

Akkua on säilytettävä varjossa, raikkaassa ja kuivassa tilassa. HUOMAUTUS    Jos akkua pidetään pitkään  pois käytöstä, lataa se kahden kuukauden  välein sen käyttöiän pidentämiseksi.

10. LIIKUTTAMINEN JA KULJETUS

Aina kun laitetta on tarpeen liikuttaa, nostaa, kuljettaa tai kallistaa:

• Odota, että ketju pysähtyy.

• Ota akku pois paikoiltaan ja lataa se.

• Aseta terälevyn suojus.

• Odota, että moottori on jäähtynyt kunnolla.

• Käytä paksuja työhanskoja.

• Ota kiinni yksinomaan laitteen kahvoista ja kohdista terälevy kulkusuuntaan nähden vastakkaiseen suuntaan. Kun laitetta kuljetetaan ajoneuvolla:

• kiinnitä laite huolellisesti köysillä tai kettingeillä.

• asemoi se siten, ettei siitä aiheudu vaaraa.

11. HUOLTO JA KORJAUS

Käyttöopas sisältää kaikki laitteen käyttöön ja käyttäjän suorittamaan oikeaan perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puitteissa.

• Valtuutetut huoltokorjaamot käyttävät vain alkuperäisiä varaosia. Alkuperäiset varaosat ja varusteet on kehitetty tarkoituksenmukaisesti laitteille.

• Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö saa takuun raukeamaan.

• On hyvä jättää laite kerran vuodessa valtuutettuun huoltokeskukseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

Takuu kattaa kaikki materiaali- ja valmistusviat. Käyttäjän on noudatettava huolellisesti kaikkia liitteenä annetussa dokumentaatiossa olevia ohjeita. Takuu ei koske vahinkoja, jotka syntyvät seuraavista seikoista:

• Liitteenä annettuun dokumentaation ei ole tutustuttu.

• Käyttö ja asennus on suoritettu väärin tai niitä ei ole sallittu.

• Alkuperäisiä varaosia ei ole käytetty.

• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:

• Kulutusmateriaalin normaalia kulumista, kuten leikkuuvälineet, turvamutterit.

• Normaalia kulumista. Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millään tavoin rajoiteta tällä takuulla.

Toimenpide Tiheys Kappale Ensimmäi- nen kerta Seuraavat kerrat LAITE Kaikkien kiinnitysten tarkastus - Ennen jokaista käyttöä 7.7 Turvallisuustarkastukset / Ohjainten tarkastus - Ennen jokaista käyttöä 6.2 Ketjun pysäytystapin tarkastus - Ennen jokaista käyttöä 7.5 Yleinen puhdistus ja tarkastus - Jokaisen käytön jälkeen 7.4 Ketjun puhdistus - Jokaisen käytön jälkeen 7.4.2 Laitteen ja terälevyn voiteluaukkojen tarkastus - Ennen jokaista käyttöä 7.6

• Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai valtuutettu huoltokeskus.FI - 19 Toimenpide Tiheys Kappale Ensimmäi- nen kerta Seuraavat kerrat Ketjujarrun metallisen nauhan tarkastus - Kerran kuukaudessa 8.1 * Ketjupyörän tarkastus - Kerran kuukaudessa 8.2 * Ketjun huolto - - 8.3 * Terälevyn huolto - - 8.4 Ketjuöljyn lisäys - Ennen jokaista käyttöä 7.3

• Toimenpide, jonka saa suorittaa joko jälleenmyyjä tai valtuutettu huoltokeskus.

sininen valo ei syty palamaan Akku puuttuu tai sitä ei ole asetettu oikein paikoilleen Varmista, että akku on asetettu oikein (kappale 7.2.3)

2. Turvapainiketta painamalla

sininen valo ei syty palamaan ja kuvake "Varoitus" syttyy palamaan. Tyhjä akku Tarkista akun lataus ja lataa akku uudelleen (kappale 7.2.2).

3. Moottori ei käynnisty ja

kuvake "Varoitus" syttyy palamaan aktivoimalla turvapainikkeen samalla kun kaasuttimen ohjausvipua ja lukitusvipua painetaan. Väärinkäynnistys Noudata ohjeita (ks. kappale 6.4)

4. Moottori pysähtyy

työstön aikana Akkua ei ole asetettu oikein Varmista, että akku on asetettu oikein (kappale 7.2.3) Laite vahingoittunut Älä käytä laitetta, irrota akku ja ota yhteyttä huoltokeskukseen.

5. Moottori sammuu työn

aikana ja turvapainike painike vilkkuu Tyhjä akku Tarkista akun lataus ja lataa akku uudelleen (kappale 7.2.2).

6. Lukituspainikkeella

kaasutin ja kaasuvipu käynnistettyinä, ketju ei liiku Ketjua on kiristetty liikaa Kiristä ketjua uudelleen (kappale 6.1.3). Ongelmia terälevyssä ja ketjussa Tarkista, että ketju kulkee vapaasti eikä terälevyn ohjaimissa esiinny muodonmuutoksia (kappale 8.3, 8.4). Laite vahingoittunut. Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä valtuutettuun huoltokeskukseen.

7. Ketju ylikuumenee

ja savuttaa terälevyn loppupäässä. Ketjua on kiristetty liikaa Kiristä ketjua uudelleen (kappale 6.1.3). Voiteluöljysäiliö on tyhjä. Täytä voiteluöljysäiliö (kappale 7.3).FI - 20

epäsäännöllisesti tai moottorilla ei ole tehoa kuormituksen alaisena. Ongelmia terälevyssä ja ketjussa Tarkista, että ketju kulkee vapaasti eikä terälevyn ohjaimissa esiinny muodonmuutoksia.

9. Öljy ei tule ulos

Huonolaatuista öljyä Moottori jäähtyneenä tyhjennä säiliö, puhdista säiliö ja kanavat nestemäisellä pesuaineella ja vaihda öljy. Voiteluaukot tukossa Pudista voiteluaukot (luku 7.6)

vieraaseen esineeseen Vahingoittunut tai löystyneitä osia Pysäytä laite (luku 6.9). Tarkista mahdolliset vauriot Tarkista onko laitteessa löystyneitä osia ja kiristä ne Tarkistuta laite, suorita osien vaihdot tai korjaustoimenpiteet valtuutetussa huoltokeskuksessa.

11. Liiallista melua ja/tai

tärinää työstön aikana Löystyneitä tai vahingoittuneita osia Pysäytä laite, irrota akku ja: – tarkista vauriot – tarkista onko laitteessa löystyneitä osia ja kiristä ne – vaihda tai korjaa vaurioituneet osat vastaavilla ominaisuuksilla varustetuilla osilla.

12. Laite savuttaa sen

toiminnan aikana Laite vahingoittunut Laitetta ei saa käyttää. Pysäytä laite välittömästi, irrota akku ja ota yhteyttä valtuutettuun huoltokeskukseen.

13. Lyhyt akun kesto

Vaikeat käyttöolosuhteet suuremmalla virrankulutuksella Optimoi käyttö (kappale 7.2.1) Akun teho ei riitä vaadittuun käyttöön Käytä toista tai parannettua akkua (kappale 7.2.1) Akun kapasiteetin heikentyminen Hanki uusi akku

14. Akkulaturi ei lataa akkua

Akkua ei ole asetettu oikein akkulaturiin Tarkista, että se on asetettu oikein (kappale 7.2.2) Ympäristölliset olosuhteet eivät ole asianmukaiset Suorita lataus ympäristössä sopivassa lämpötilassa (ks. akun/akkulaturin käsikirjaan) Likaiset koskettimet Puhdista koskettimet Akussa ei ole virtaa Tarkista, että pistoke on kytketty ja että pistorasiassa on virta Viallinen akkulaturi Vaihda käyttämällä alkuperäistä varaosaa Jos vika jatkuu, tutustu akun/ akkulaturin käsikirjaan. Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämainitut toimenpiteet, ota yhteyttä jälleenmyyjään.FI - 21

Saatavilla on kapasiteetiltaan erilaisia akkuja erilaisiin käyttövaatimuksiin mukautumista varten (kuva 44). Tässä laitteessa käytettävien hyväksyttyjen akkujen luettelo löytyy taulukosta "Tekniset tiedot".

Akun lataukseen käytettävä laite (kuva 45).

15.3 TERÄLEVYT JA KETJUT

"Terälevyn ja ketjun yhdistelmätaulukossa" on lueteltu kaikki mahdolliset terälevyä ja ketjua koskevat yhdistelmät. Samassa taulukossa annetaan lisäksi ketjua ja hyväksyttyjä terälevyjä koskevat ominaisuudet jokaiselle laitteelle. Lisävarusteita varten käytä vain taulukossa annettuja terälevyjä ja ketjuja. Hyväksymättömän yhdistelmän käyttäminen voi aiheuttaa vakavia loukkaantumisia ja vahingoittaa laitetta. Koska terälevyn ja ketjun valinta, sovellus ja käyttö ovat täysin käyttäjän itse tekemiä valintoja, käyttäjä ottaa myös vastuun mahdollisista seurauksista. Jos terälevyn tai ketjun käyttöön liittyy epäilyksiä tai käyttäjä ei tunne lisävarustetta, suosittelemme ottamaan yhteyttä jälleenmyyjään tai puutarha-alan erikoisliikkeeseen.

Väline, joka sallii kahden akun sijoituksen ja antaa tarvittavan sähkövirran koneen toiminnalle. Se on varustettu liitosjohdolla laitteeseen (kuva 1.O) ja valitsimella (kuva 14.B), joka sallii toisen kahdesta akusta valinnan (asento ”1” ja ”2”) ja ”OFF”.

2. Vakuuttaa omalla vastuullaan, että kone:

Akkukäyttöinen puunhoitotöissä käytettävä moottorisaha a) Tyyppi / Perusmalli b) Kuukausi /Valmistusvuosi c) Sarjanumero d) Moottori : akku

3. On yhdenmukainen seuraavien direktiivien

asettamien vaatimusten kanssa: e) Sertifiointiyritys f) EY-tyyppitarkastus

4. Viittaus harmonisoituihin standardeihin

g) Mitattu äänitehotaso h) Taattu äänitehotaso k) Asennettu teho n) Teknisten asiakirjojen laatimiseen valtuutettu henkilö: o) Paikka ja päivämäärä CS (Překlad původního návodu k používání)
