KASUTUSJUHEND SPR 500 AE STIGA

TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

[4] Keti maksimaalne kiirus

[12] Möötemääramatus

[13] Möõdetud müravõimsuse tase

[14] Garanteeritud müravõimsuse tase

[15] Vibratsiooni tase

[16] - Eesmine käepide

[17] - Tagumine käepide

[18] LISASEADMED TELLIMISEL

[19] Aku, mud.

[20] Akulaadija

[21] Akukott

[22] Akusimulaator

[23] TABEL "SAEKETTIDE JA -LATTIDE ÖIGE KOMBINATSIOON" (Ptk 15.3)

[24] SAMM

[25] LATT

[26] KETT

[27] Tollid / mm

[28] Pikkus: Tollid /cm

[29] Soone laius: Tollid / mm

[30] Kood

(*) Seda akut saab kasutada ainult koos akukott. Aku slsestamine masina korpusesse on keelatud.

a) MÄRKUS: deklareeritud koguvibratsiooni tase möödeti standardiseeritud testi käigus, mille abil on võimalik võrrelda omavahel erinevate tööriistade vibratsiooni. Deklareeritud koguvibratsiooni võib kasutada ka eeldatava vibratsiooni käes olemise hindamiseks.

b) HOIATUS: tegelikud tööriista kasutamisel tekkivad vibratsioonid võivad erineda deklareeritud koguviratsiooni tasemest sõltuvalt tööriista kasutamise viisist. Seepärast tuleb töö ajal kasutusel võtta ohutusmeetodid, millega töötajat kaitsta: kandke kasutamise ajal kindaid, piirake masina kasutamise aega ja lühendage perioode, mille vältel hoitakse gaasihooba all.

3.1 Masina kirjeldus ja ettenähtud kasutusotstarve....5

3.2 Ohutusmärgistus....6
3.3 Andmesilt 6
3.4 Põhikomponendid 7

1. KOKKUMONTEERIMINE 7

4.1 Monteeritavad komponendid....7
4.2 Saeplaadi ja saeketi paigaldamine...... 7
4.3 AKU KANDMISE SELJAKOTI VALMIS SEADMINE (kui on ette nähtud)......8

1. JUHTSEADMED....8

5.2 Gaasitrikkel 8
5.3 Gaasitrikli lukk....8
5.4 Keti pidur....8

1. MASINA KASUTAMINE....9

6.1 Eeltööd....9
6.2 Ohutuskontrollid 9
6.3 Masina kasutamiseks ettevalmistamine 10

6.4 Käivitamine 11
6.5 Töötamine....11
6.6 Metsatööd.... 11
6.7 Okste kõrgel lõikamine köie ja rihmast turvarakme abil.... 13
6.8 Soovitused kasutuseks 13
6.9 Seiskamine 14
6.10 Pärast kasutamist.... 14

1. REGULAARNE HOOLDUS 14

7.1 Üldteave....14
7.2 Aku....15
7.3 Ketiõli mahuti tankimine 15
7.4 Puhastamine....16
7.5 Ketipüüdja....16
7.6 Masina ja saeplaadi määrimisavad..... 16
7.7 Lukustusmutrid- ja kruvid 16

1. ERAKORRALINE HOOLDUS....16

8.1 Ketipiduri metallriba.... 16
8.2 Keti veohammasratas.... 16
8.3 Saeketi hooldus 16
8.4 Saeplaadi hooldus 17

1. HOIUSTAMINE 17

9.1 Masina hoiustamine 17
9.2 Aku hoiustamine 17

1. TEISALDAMINE JA TRANSPORT.... 17

2. TEENINDUS JA REMONT 17

3. GARANTII KATE....17
   13.HOOLDUSTÖÖDE TABEL 18

4. RIKETE TUVASTAMINE 18

5. TELLITAVAD LISASEADMED....20

15.1 Akud....20
15.2 Akulaadija 20
15.3 Saelatid ja -ketid.... 20
15.4 AKU KANDMISE SELJAKOTT......20
15.5 Akusimulaator 20

1. ÜLDANDMED

Kasutusjuhendis on tööohutuse või kasutamise seisukohalt olulisemad punktid järgmise kriteeriumi alusel esile toodud:

TÄHELEPANU või TÄHTIS sisaldab

täpsustusi või uusi elemente eespool märgitu juurde, et masinat mitte kahjustada ega kahju tekitada.

Sümbol tähistab ohtu. Hoiatuste eiramisega võib kaasneda vigastuste oht iseendale või teistele isikutele ja/või kahju.

Punktid, mis on tähistatud hallide täppidega kontuuriga ruuduga, näitavad võimalikke omadusi, mida kõikidel käesolevas juhendis kirjeldatud mudelitel ei pruugi olla. Kontrollige, kas teie mudelil on nimetatud omadused.

Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud kasutaja vaatekohast.

1.2 VIITED

1.2.1 Joonised

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi.

Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi.

Viide komponendile C joonisel 2 märgitakse tekstiga: „Vt joon. 2.C“ või lihtsalt „(joon. 2.C)“.

Joonised on näitlikud. Tegelikud osad võivad joonistel kujutatutest erineda.

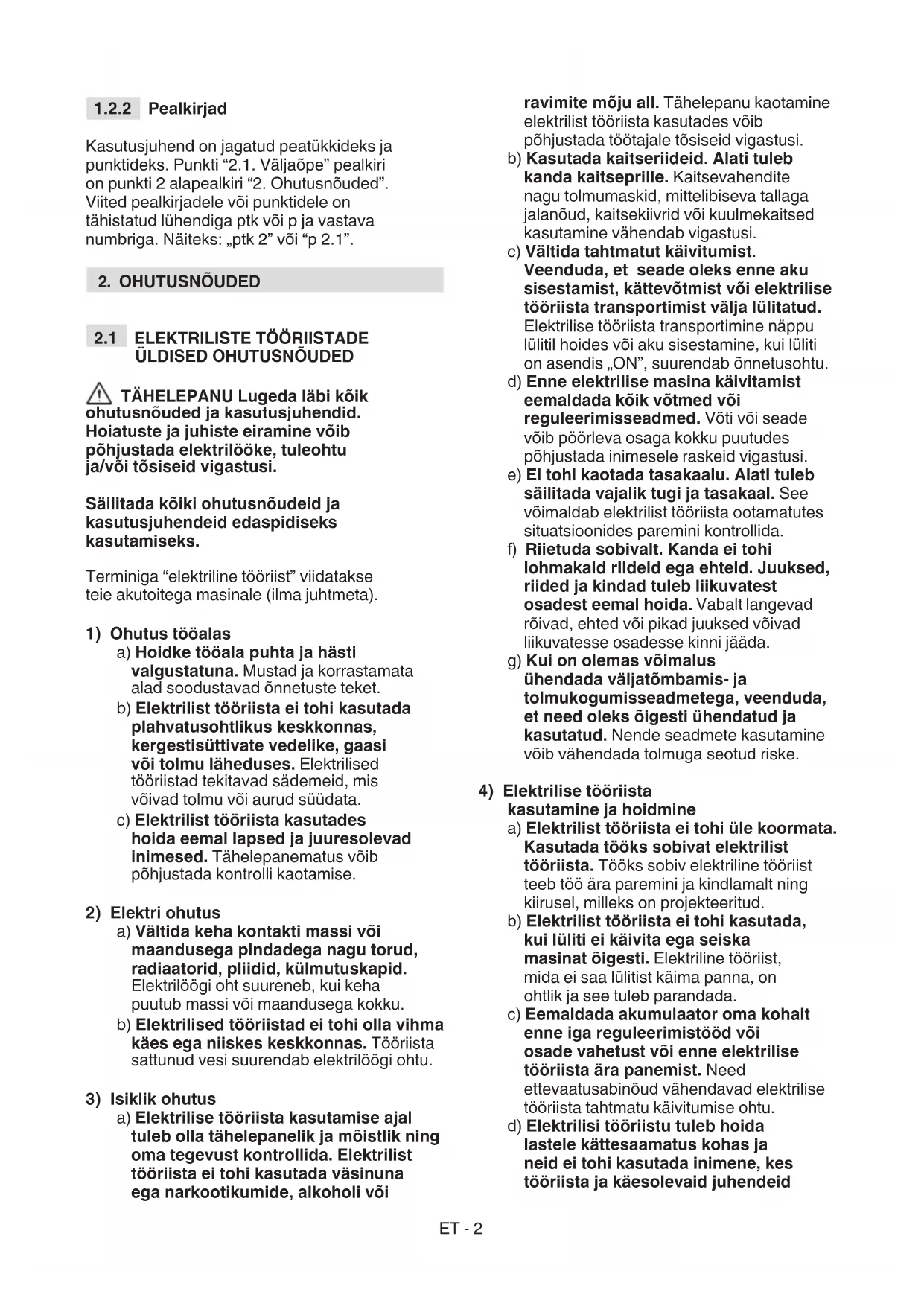

1.2.2 Pealkirjad

Kasutusjuhend on jagatud peatükkideks ja punktideks. Punkti "2.1. Väljaõpe" pealkiri on punkti 2 alapealkiri "2. Ohutusnõuded". Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või p ja vastava numbriga. Näiteks: „ptk 2” või "p 2.1".

2. OHUTUSNÕUDED

2.1 ELEKTRILISTE TÖÖRIISTADE ÜLDISED OHUTUSNÖUDED

⚠ TÄHELEPANU Lugeda läbi köik ohutusnõuded ja kasutusjuhendid. Hoiatuste ja juhiste eiramine võib põhjustada elektrilööke, tuleohtu ja/või tõsiseid vigastusi.

Säilitada kõiki ohutusnõudeid ja kasutusjuhendeid edaspidiseks kasutamiseks.

Terminiga “elektriline tööriist” viidatakse teie akutoitega masinale (ilma juhtmeta).

1) Ohutus tööalas

a) Hoidke tööala puhta ja hästi valgustatuna. Mustad ja korrastamata alad soodustavad önnetuste teket.
b) Elektrilist tööriista ei tohi kasutada plahvatusohtlikus keskkonnas, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrilist tööriista kasutades hoida eemal lapsed ja juuresolevad inimesed. Tähelepanematus võib põhjustada kontrolli kaotamise.

2) Elektri ohutus

a) Vältida keha kontakti massi või maandusega pindadega nagu torud, radiaatorid, pliidid, külmutuskapid. Elektrilöögi oht suureneb, kui keha puutub massi või maandusega kokku.
b) Elektrilised tööriistad ei tohi olla vihma käes ega niiskes keskkonnas. Tööriista sattunud vesi suurendab elektrilöögi ohtu.

3) Isiklik ohutus

a) Elektrilise tööriista kasutamise ajal tuleb olla tähelepanelik ja möistlik ning oma tegevust kontrollida. Elektrilist tööriista ei tohi kasutada väsinuna ega narkootikumide, alkoholi või

ravimite mõju all. Tähelepanu kaotamine elektrilist tööriista kasutades võib põhjustada töötajale tõsiseid vigastusi.

b) Kasutada kaitseriideid. Alati tuleb kanda kaitseprille. Kaitsevahendite nagu tolmumaskid, mittelibiseva tallaga jalanõud, kaitsekiivrid või kuulmekaitsed kasutamine vähendab vigastusi.

c) Vältida tahtmatut käivitumist. Veenduda, et seade oleks enne aku sisestamist, kättevõtmist või elektrilise tööriista transportimist välja lülitatud. Elektrilise tööriista transportimine näppu lülitil hoides või aku sisestamine, kui lüliti on asendis „ON”, suurendab önnetusohtu.

d) Enne elektrilise masina käivitamist eemaldada köik võtmed või reguleerimisseadmed. Võti või seade võib pöörleva osaga kokku puutudes põhjustada inimesele raskeid vigastusi.

e) Ei tohi kaotada tasakaalu. Alati tuleb säilitada vajalik tugi ja tasakaal. See võimaldab elektrilist tööriista ootamatutes situatsioonides paremini kontrollida.

f) Riietuda sobivalt. Kanda ei tohi lohmakaid riideid ega ehteid. Juuksed, riided ja kindad tuleb liikuvatest osadest eemal hoida. Vabalt langevad rõivad, ehted või pikad juuksed võivad liikuvatesse osadesse kinni jääda.

g) Kui on olemas võimalus ühendada väljatõmbamis- ja tolmukogumisseadmetega, veenduda, et need oleks õigesti ühendatud ja kasutatud. Nende seadmete kasutamine võib vähendada tolmuga seotud riske.

4) Elektrilise tööriista kasutamine ja hoidmine

a) Elektrilist tööriista ei tohi üle koormata. Kasutada tööks sobivat elektrilist tööriista. Tööks sobiv elektriline tööriist teeb töö ära paremini ja kindlamalt ning kiirusel, milleks on projekteeritud.
b) Elektrilist tööriista ei tohi kasutada, kui lüliti ei käivita ega seiska masinat õigesti. Elektriline tööriist, mida ei saa lülitist käima panna, on ohtlik ja see tuleb parandada.
c) Eemaldada akumulaator oma kohalt enne iga reguleerimistööd või osade vahetust või enne elektrilise tööriista ära panemist. Need ettevaatusabinõud vähendavad elektrilise tööriista tahtmatu käivitumise ohtu.
d) Elektrilisi tööriistu tuleb hoida lastele kättesaamatus kohas ja neid ei tohi kasutada inimene, kes tööriista ja käesolevaid juhendeid

ei tunne. Elektrilised tööriistad on asjatundmatu kasutaja käes ohtlikud.

e) Seista hea elektriliste tööriistade hoolduse eest. Kontrollida, et liikuvad osad oleksid ühel joonel ja liiguksid vabalt, et ei oleks katkiseid osasid või muid asjaolusid, mis võiksid mõjutada elektrilise tööriista töötamist. Kahjustuste korral tuleb elektriline tööriist enne kasutamist parandada. Paljude õnnetuste põhjuseks on puudulik hooldus.

f) Lõikeseadmed peavad olema teritatud ja puhtad. Lõikeseadmete korralik hooldus ja teravad lõikeelemendid väldib nende takerdumist ja kergendab kontrolli nende üle.

g) Kasutage elektrilist tööriista ja selle lisaseadmeid vastavalt juhendile, pidades sealjuures silmas töötingimusi ja sooritatava töö iseloomu. Elektrilise tööriista kasutamine ettenähtust erineval viisil vöib kaasa tuua ohtlikke olukordi.

5) Akutoitel tööriistade kasutamine ja ettevaatusabinõud

a) Laadige akusid vaid tootja soovitatud laadijaga. Üht tüüpi akude laadimiseks möeldud laadija vöib teist tüüpi akudega pöhjustada tulekahju.
b) Kasutage tööriistu ainult neile möeldud akudega. Teist tüüpi akude kasutamisel kaasneb kehavigastuse oht ja tuleoht.
c) Ajal, mil akut ei kasutata, hoidke seda eemal metallesemetest, nagu klambrid, mündid, kruvikeerajad, kruvid, naelad, mis võiksid luua ühenduse kahe akuklemmi vahel. Akuklemmide lühistamine võib põhjustada põletushaavu ja süttimist.
d) Halvas seisukorras akust võib lekkida vedelikku: vältige sellega kokkupuudet Juhusliku kokkupuute korral loputada koheselt veega. Silmadega kokkupuute korral põörduda koheselt arsti poole. Akust välja voolanud vedelik võib põhjustada nahaärritusi või põletusi.

6) Teenindus

a) Laske elektrilist tööriista parandada kvalifitseeritud spetsialistidel, kasutades ainult originaalvaruosi. Niiviisi säilib elektrilise tööriista ohutus.

2.2 MOOTORSAAGIDE JA ELEKTRIMOOTORIGA SAAGIDE OHUTUSNÖUDED.

- Kettsae töötamise ajal hoida köik kehaosad hammasketist kaugel. Enne kettsae

käivitamist kontrollida, et kett ei puutuks mitte millegagi kokku. Piisab hetkelisest tähelepanematusest kettsae käivitamise ajal ja riided või keha võivad ketti kinni jääda.

- Parem käega hoidke kinni tagumisest käepidemest ja vasaku käega eesmisest käepidemest. Käsi ei tohi kettsae hoidmisel kunagi ümber vahetada, kuna see suurendab kasutaja jaoks önnetuse ohtu.

- Hoidke elektrilist tööriista ainult isoleeritud käepidemetest, sest hammaskett vöib kokku puutuda peidetud juhtmetega. Hammasketi kokkupuude pinge all oleva elektrijuhtmega vöib seadme metallosad panna pinge alla ja anda töötajale elektrilöögi.

- Kanda kaitseprille ja akustilisi kaitseid. Soovitavad on lisakaitsed peale, kätele ja jalgadele. Sobivate kaitseriiete kandmine vähendab lendavatest osadest ja ka juhuslikust kokkupuutest kettsaega põhjustatud kehalisi önnetusi.

- Alati tuleb säilitada jala öige toetuspunkt ja töötada kettsaega ainult kindlal, ohutul, ühetasasel pinnal seistes. Libedad või ebakindlad pinnad, nagu redel, võivad põhjustada tasakaalu kaotuse või kontrolli kadumise kettsae üle.

- Pinge all oleva oksa lõikamisel tuleb olla ettevaatlik tagasilöögi ohu töttu. Kui puukiudude pinge vabaneb, võib pinges oks tagasilöögiga tabada töötajat ja/või viia kettsae kontrolli alt välja.

- Äärmiselt ettevaatlik tuleb olla puhmaste ja noorte põõsaste lõikamisel. Óhuke materjal võib ketti kinni jääda ja teie poole paiskuda ja/või teid tasakaalust välja viia.

- Transportida kettsaagi eesmisest käepidemest, kui see on välja lülitatud, hoides seda teie kehast eemal. Kettsae transportimisel või ärapanemisel tuleb alati peale panna juhtlati kate. Kettsae õige käsitlemine vähendab liikuva ketiga juhusliku kokkupuute võimalust.

- Pidada alati kinni juhistest, mis puudutavad määrimist, keti pinget ja varuosasid. Kett, mille pinge ja määrimine ei ole õiged, võib nii katki minna, kui ka suureneb tagasilöögi oht.

- Hoida käepidemed kuivad, puhtad ja ilma öli ja rasva jälgedeta. Rasvased, ölised käepidemed on libedad, põhjustades sedasi kontrolli kaotamise.

- Lõigata ainult puitu. Kettsaagi ei tohi kasutada mitte ettenähtud kasutuseks. Näiteks kettsaagi ei tohi kasutada plastmassi, ehitusmaterjalide või muust kui puidust materjali saagimiseks. Kettsae kasutamine selle mitte ettenähtud töödeks võib põhjustada ohusituatsioone.

- Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“) eriti neile, kes kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugevdada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga.

- Kõrgel köie ja rihmast turvarakmete abil mootorsaega oksi kärpivad töötajad: - peaksid mitte kunagi töötama üksinda; - peaksid kasutama maas oleva töötaja abi, kellel on väljaõpe hädaolukorras toimimise kohta. - peaksid olema selle töö jaoks läbinud väljaõppe ohutu ronimise ja tööasendite kohta. - peaksid olema varustatud rihmast rakmete, köie, aasaga kinnitusköie, karabiinide ja muu ohutusvarustusega või ükskõik millise süsteemiga, mis kaitseb töötaja ja mootorsae kukkumist.

• Hooldage ja puhastage masin pärast kasutamist enne kui selle uuest hoiule panete.
• Ebapiisav hooldus, valede varuosade kasutamine või ohutusseadiste muutmine võib põhjustada seadmele kahjustusi ning kasutajale raskeid vigastusi.

2.3 TAGASILÖÖGI PÖHJUSED JA TÖÖTAJA OHUTUS

Tagasilöök võib tekkida, kui juhtlati ots puutub mõne eseme vastu või kui puu kiilub kinni ja surub keti lõikesse.

Kontakt otsaga võib mõnedel juhtudel põhjustada vastupidise reaktsiooni, surudes juhtlati üles ja tagasi töötaja suunas.

Keti kinnitus juhtlati ülaosas võib suruda keti kiiresti tagasi töötaja suunas.

Üks või teine nendest reaktsioonidest võib põhjustada kontrolli kadumise sae üle, põhjustades seega tõsiseid õnnetusi inimesele. Ei tohi loota ainult saele paigutatud ohutusseadmetele.

Kettsae kasutajal tasub kasutusele võtta mitmeid ettevaatusabinõusid õnnetuste ja vigastuste ärahoidmiseks lõiketöö jooksul. Tagasilöök on tööriista halva kasutamise ja/või ebaõigete võtete või töötingimuste tagajärg ja seda saab vältida, vöttes tarvitusele õigeid ettevaatusabinõusid, mida järgnevalt selgitatakse:

• Hoida saagi kindlalt mölema käega, pöidlad ja sõrmed ümber kettsae käepidemete ja viige oma keha ja käevarred sellisesse asendisse, mis võimaldaks teil tagasilöögi jõule vastu panna. Tagasilöögi jõudu saab töötaja kontrollida, kui on tarvitusele võetud vastavad ettevaatusabinõud. Kettsaagi ei tohi käest lasta.
• Käsivarsi ei tohi sirutada liiga kaugele ja lõigata ei tohi õla kõrgusest kõrgemalt. Sedasi välditakse tahtmatut kontakti otstega ja võimaldab paremat kontrolli kettsae üle ootamatutes olukordades.
• Kasutage ainult tootja soovitatud saeplaadi sooni ja kette. Ebasobivad varusooned ja -ketid võivad põhjustada keti purunemise ja/või tagasilööki.
• Sae teritamisel ja hooldamisel pidage kinni tootja juhistest. Sügavuse vähenemine vöib kaasa tuua tagasilöökide suurenemise.
• Elektrilise (akutoitega) kettsae kasutustehnikad

Järgida alati ohutusjuhiseid ja kasutada tehtava töö jaoks köige sobivamat tehnikat nagu näidatud kasutusjuhendis toodud juhistes ja näidetes.

- Elektrilise (akutoitega) kettsae ohutu liigutamine

Iga kord, kui masinat on vaja liigutada või transportida tuleb:

- mootor välja lülitada, oodata, et kett peatub ning ühendada masin elektrivõrgust lahti; - paigaldada latikate; - hoida masinat ainult käepidemetest ja suunata latt käigusuunale vastupidises suunas.

Masinat autoga transportides tuleb see asetada nii, et see ei kujutaks kellelegi ohtu ja blokeerida kindlalt.

- Soovitused algajatele

Enne, kui esimest korda langetama või laasima hakata, on soovitav:

– läbida kursus seda tüüpi seadme kasutamises; – lugeda tähelepanelikult läbi juhendi ohutuseeskirjad ja kasutusjuhised; – harjutada maas või puki peal olevate puudega, et sel moel masinat ja sobilikke töövõtteid tundma õppida.

- Akuga elektritööriistade käsitsemine ja öige kasutamine.

a) Veenduda, et seade oleks enne aku sisestamist välja lülitatud.

Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada õnnetusi.

b) Akude laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Akulaadijad on üldiselt spetsiifilised vastavalt aku tüübile, teist tüüpi kasutades on tuleoht.
c) Kasutada ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine vöib esile kutsuda vigastusi vöi tuleohtu.
d) Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.
e) Halvas olukorras aku võib põhjustada vedeliku väljavoolamist. Vältida kokkupuudet vedelikuga. Juhusliku kokkupuute korral loputada veega. Kui vedelik satub silma, konsulteerida ka arstiga. Akust välja voolanud vedelik võib põhjustada nahaärritusi või põletusi.
f) Kontrollida, et aku oleks heas korras ja et sellel ei oleks määrke kahjustustest. Kasutada ei tohi masinat, mille akumulaator on kahjustatud või kulunud.

2.4 KESKKONNAKAITSE

Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve.

• Vältige naabrite häirimist. Kasutada masinat ainult möistlikel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).
• Töö ajal eraldub keskkonda teatud kogus öli, mis on vajalik keti määrimiseks; seetõttu kasutage ainult biolagunevat öli,mis on spetsiaalselt mõeldud selleks kasutuseks. Mineraal- või mootoriõli kasutamine kahjustab tõsiselt keskkonda.
• Järgida täpselt kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnahtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.
• Jääkmaterjalide ümber töötlemisel järgige kohalikke nõudeid
• Kui masin kasutusest kõrvaldatakse, ärge visake seda loodusesse, vaid viige see vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti.

Ärge visake elektrilisi seadmeid olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja

elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle rakendamisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt.

Li-ion

Pärast akude kasutusea lõppu tuleb akud anda jäätmekäitlusse, mis oleks keskkonnasõbralik. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eraldada ja viia jäätmekogumispunkti, kus võetakse vastu liitiumioonakusid.

Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võtmist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine järgi.

3. MASINAGA TUTVUMINE

3.1 MASINA KIRJELDUS JA ETTENÄHTUD KASUTUSOTSTARVE

See metsatehnika masin on akutoitel kettmootorsaag, mis on möeldud okste kärpimiseks ja otse puult okste laasimiseks.

Masin koosneb peamiselt mootorist, mis saab energiat akust ja saeplaadist, mis annab mootori tekitatud liikumise edasi saeketile, mis ümbritseb saagi.

Töötaja juhib saagi kahe käega, hoides kinni eesmisest ja tagumisest käepidemest, ning saab kasutada köiki lüliteid olles alati ohutus kauguses löikeseadmest.

3.1.1 Ettenähtud kasutus

⚠️ Seda tüüpi mootorsaag on kavandatud just puude kärpimiseks ning seda tohib kasutada ainult väljaõppega kasutaja, kes tunneb ohutu ja ettenähtud kasutuse viise. See mootorsaag on möeldud ainult puude okste kärpimiseks kindlaksmääratud tingimustes. Tavaliselt tuleb saagi kasutada kahe käega, täpselt nagu tavalist mootorsaagi.

Mõned siseriiklikud õigusaktid võivad piirata selle kasutamist.

See masin on projekteeritud ja valmistatud:

– kõrgetüveliste puude okste ja puuvõrade kärpimiseks;
– põõsaste, tüvede ja võra saagimiseks, mille läbimõõt sõltub saeplaadi pikkusest;
– puidu lõikamiseks;
– kasutatav ühe töötajaga;
– mõeldud ainult töötajatele, kes on saanud puude hooldamisalase väljaõppe

3.1.2 Ebaõige kasutus

Mistahes muu ülalnimetatust erinev kasutus võib osutuda ohtlikuks ja kahjulikuks inimestele ja/või esemetele. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

– hekkide tasandamine;
- nikerdamistööd;
- kaubaaluste, kastide ja pakendite saagimine üldiselt;
– saagida mööblit või muud, mis võiks sisaldada naelu, kruvisid või mistahes metallosi;
– teostada lihunikutöid;
– kasutada masinat materjalide saagimiseks, mis pole puidust (plastmaterjalid, ehitusmaterjalid);
– kasutada masinat hoovana esemete tõstmiseks, nihutamiseks või lõhkumiseks;
– kasutada fikseeritud tugedele blokeeritud masinat;
– lõikeseadmete kasutamine, mis ei esine tabelis "Tehnilised andmed". Tõsiste vigastuste oht;
– masina kasutamine rohkem kui ühe inimese poolt.

TÄHTIS Masina ebaõige kasutus muudab garantii kehtetuks ja välistab igasuguse tootjapoolse vastutuse, jättes kasutaja kanda kõik kulukohustused, mis tulenevad talle endale või teistele isikutele tekitatud kahjust või vigastustest.

3.1.3 Kasutaja tüüp

See masin on mõeldud töötajatele, kes on saanud puudehoolduse alal väljaõppe.

3.2 OHUTUSMÄRGISTUS

Masina peal on kujutatud mitmesugused sümbolid (Jn 2). Nende ülesanne on tuletada masinaga töötajale meelde toimimisviise, mida tuleb järgida masina kasutamiseks vajaliku hoolikuse ja ettevaatusega.

Sümbolite tähendus:

Ettevaatust! Lugeda juhendeid enne masina kasutamist.

Ettevaatust! Kui masinat ei kasutata õigesti, võib see olla ohtlik kasutajale ja teistele.

Oht! Kasutage kuulmiskaitsevahendeid, prille ja kaitsekiivrit.

Kandke kaitsekindaid ja libisemiskindlaid kaitsejalatseid.

Oht! Mitte jätta vihma või niiskuse kätte.

Tagasilöögioht (Kickback)! Tagasilöögil liigub mootorsaag kontrollimatult ja järsult töötaja suunas. Järgige töötamisel ohutust. Kasutage saekette, millel on ohutuslülid tagasilöögiohu vastu.

Ettevaatust! Ärge hoidke masinat kunagi ainult ühe käega! Hoidke masinast alati kahe käega kinni, et kontroll masina üle oleks suurem ja vastulöögioht väiksem.

Oht! Alati tuleb kanda kaitseriideid.

See mootorsaag on mõeldud kasutamiseks puude hooldamisalase väljaõppega kasutajatele (vt kasutusjuhend).

TÄHTIS Kulunud või loetamatuks muutunud kleepsildid tuleb välja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

3.3 ANDMESILT

Masina andmesildil on märgitud järgmised andmed (Jn 1):

1. Müravõimsuse tase
2. CE Vastavusmärgistus
3. Tootmisaasta / kuu
4. Masina tüüp
5. Toitepinge
6. Registreerimisnumber
7. Ehitaja nimi ja aadress
8. Artiklikood
9. Saeplaadi pikkus
10. Kahekordne isolatsioon

Kirjutage masina identifitseerimisandmed kaane tagaküljel olevale sildile öigetesse lahtritesse.

TÄHTIS Iga kord, kui võtate ühendust volitatud teeninduskeskusega, kasutage masina identifitseerimiseks andmeid andmesildilt.

TÄHTIS Vastavusdeklaratsiooni näidis asub kasutusjuhendi viimastel lehekülgedel.

3.4 PÕHIKOMPONENDID

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (Jn 1):

A. Mootor: kasutatakse lõikeseadme ajamina.

B. Eesmine käepide: käepide mootorsae eesosas. Hoitakse vasaku käega.

C. Tagumine käepide: käepide mootorsae tagaosas. Hoitakse parema käega. Siin on peamised käivituslülitid.

D. Eesmine käekaitse: kaitse eesmise käepideme ja saeketi vahel, mis kaitseb käepidemelt libisemise korral kätt vigastuste eest. Kaitset kasutatakse ketipiduri aktiveerimiseks.

E. Ühenduskoht: ühendusseade, millega saab mootorsae kinnitade köie või rihma külge, ja hiljem panna karabiinidega töötaja rakmete külge;

F. Saeplaat: Hoiab ja suunab saeketti.

G. Saekett: lõikamisel kasutatav seade, koosneb ketilülidest, millel on väikesed terad ehk "hambad" ja külgedel ühendavatest osadest, mis hoiavad ketti neetidega koos.

H. Ketipüüdja: kaitseseade, mis takistab saeketil kontrollimatult liikuda, kui see peaks purunema või lõdvenema.

I. Toetamisküünis: seade saeplaadi kinnituspunkti ees, mis käitub toena, kui puutub kokku puu või tüvega.

J. Küünise kaitse: kasutatakse ühest kohast teise liikumisel, masina transpordi ja hoiustamise ajal. Kaitse võetakse töö ajaks maha.

K. Plaadikaitse: mootorsae kate, mis pannakse saeketile masina teisaldamise, transpordi või hoiustamise ajaks.

L. Aku (kui ei ole masinaga kaasas, vt p 15.1 „tellitavad lisaseadmed): seade, mis annab energiat mootori käivitamiseks; kirjelduse ja kasutusnõuded leiate spetsiaalsest kasutusjuhendist.

M. Akulaadija (kui ei ole masinaga kaasas, vt p 15.2 „tellitavad lisaseadmed): seadet kasutatakse aku laadimiseks. Saadaval on kaht liiki akulaadijaid: M1 (kiirlaadija); M2 (tavalaadija).

N. Aku kandmise seljakott (tellitav lisatarvik. p 15.4): seade, millesse saab akud paigutada.

O. Ühenduskaabel: kaabel, millega saab ühendada masinat aku kandmise seljakotiga.

P. Akusimulaator (tellitav lisatarvik. p 15.5): seade, mis masina pesasse sisestatult võimaldab kasutada aku kandmise seljakotti.

4. KOKKUMONTEERIMINE

⚠ Kohustuslikke ohutusnõudeid, mida tuleb masina kasutamisel järgida, on kirjeldatud 2. Ptk. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

Ladustamis– ja transpordipõhjustel ei ole masina mõnesid komponente külge pandud otse tehases, vaid need tuleb masina külge monteerida pärast pakendi eemaldamist järgides järgnevaid instruktsioone.

⚠ Pakkige saag lahti ja monteerige ainult tasasel ja kõval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutage alati sobivaid tööriistu. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 MONTEERITAVAD KOMPONENDID

Pakendis on kaasas järgmises tabelis loetletud monteeritavad komponendid:

Saeplaat ja selle kate

Hammaskett

Võti

Dokumentatsioon

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et komponente mitte kaotada
2. Tutvuge karbis oleva dokumentatsiooniga, sealhulgas juhendiga.
3. Võtke kõik pealemonteerimata komponendid kastist välja.
4. Tõstke masin kastist välja.
5. Kõrvaldage kast ja pakendid vastavalt kohalikele eeskirjadele.

4.2 SAEPLAADI JA SAEKETI PAIGALDAMINE

⚠️ Plaadi ja ketiga töötades kasutada alati tugevaid töökindaid. Plaadi ja keti paigaldamisel tuleb masina ohutuse ja efektiivsuse tagamiseks olla võimalikult tähelepanelik; kahtluste korral võtta ühendust edasimüüjaga.

⚠️ Kõik protseduurid sooritatakse ilma akuta saega. ⚠️ Enne saeplaadi paigaldamist vaadake, kas ketipidur on maha võetud (lõik 5.4).

1. Keerake mutrid komplektis oleva võtmega lahti (Jn 3.A) ja eemaldage keti korpus (Jn 3.B), et pääseda ligi saeplaadi pesale ja veohammasrattale.
2. Paigaldage plaat (Jn 4.A) kinnitiga (Jn 4.B) soonde (Jn 4.C) ja tõugake masina korpuse tagaosa suunas.
3. Vaadake, kas ketipinguti kinniti (Jn 4.D) oleks korralikult plaadi avas; vajadusel pingutage kruvikeerajaga ketipinguti kruvisid (Jn 4.E) kuni püüdja on täielikult sees.
4. Kallutage masinat, et saaks keti paremini hammasratta taha panna (Jn 5).
5. Pange kett (Jn 6.A) ümber veohammasratta (Jn 6.B) ja piki plaadi juhikuid (Jn 6.C), järgige jooksu suunda.

Keti liikumissuund

1. Kui plaadi otsas on tagasisuunav hammasratas, siis jälgida, et keti hambad haakuksid täpselt hammasrattaga (Jn 7).

2. Monteerige korpus (Jn 8.A), ärge mutrit täiesti kinni keerake.

3. Pöörake ketipinguti kruvi (Jn 9.A) kuni keti pingutus on hea (Jn 10), (p 6.1.3).

4. Plaati üleval hoides keerake karteri lõpuni kinni mutter komplektis oleva võtmega (Jn 11.A).

4.3 AKU KANDMISE SELJAKOTI VALMIS SEADMINE (KUI ON ETTE NÄHTUD)

Aku kandmise seljakott toimetatakse kätte juba kokkupandult (Jn 1.N) ja selle saab tugitrakside küljest lahti haakida (Jn 12) ja seda saab käes kanda. Aku kandmise seljakoti lahti haakimiseks vajutage mölemat ülemist nuppu (Jn 12.A). Akude pesad asuvad seljakoti mölemal poolel (Jn 13)

Seljakoti paremal poolel on:

• kaabli pistikupesa (Jn 14.A)
- aku valimislüliti (Jn 14.B)
- USB pistikupesa teiste seadmete laadimiseks (nt mobiiltelefoni jaoks) (Jn 14.C)

Selleks et vältida lahtisi juhtmeid, on mölemal poolel ja tagumises osas läbiviigukohad, millest saab toitejuhtme läbi panna.

5. JUHTSEADMED

5.1 OHUTUSLÜLITI (RAKENDAMISEKS VÖI VÄLISTAMISEKS)

Nupule vajutamisel (Jn 15.A) lülitub seadme toide sisse või välja nng süttib vastav leedtuli (Jn 15.B).

• Üks tuli põleb: masina elektrisüsteem aktiivne. Masin kasutamiseks valmis.
• Mölemad tuled põlevad: masin töötab.
• Tuled ei põle: elektrisüsteem on välja lülitatud (OFF).

TÄHTIS teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist.

Tähis "Tähelepanu (Jn 15.C) süttib masina rikke korral (vt tabelit "Törgete tuvastamine," lõik 14).

5.2 GAASITRIKKEL

Võimaldab ketti käitada.

Gaasitriklile vajutamine (Jn 16.A) on võimalik ainult nii, et samal ajal vajutakse alla gaasitrikli lukustuskang (Joon. 16.B).

Lõikeseade peatub, kui hoob või ohutuslüliti lahti lasta.

5.3 GAASITRIKLI LUKK

Gaasitrikli lukustuskangiga (Jn 16.B) saab käivitada gaasitrikli juhtkangi (Jn 16.A).

5.4 KETI PIDUR

Ohutusseade, mis blokeerib keti liikumise, kui ketil on töö ajal tagasilööke. Tagasilöök tekib saeplaadi otsa kokkupuutel millegagi, selle tagajärjel tõuseb saeplaat järsult ülespoole ja tõukab käe vastu eesmist kaitset (Jn 1.D). Ketipidur võetakse maha käsitsi.

Keti pidur peal. Selleks tuleb eesmine käekaitse täiesti ette lükata.

Keti pidur maas. Selleks tuleb eesmine käekaitse täiesti tagasi tömmata, kuni on kuulda klõpsu.

⚠ Masinat ei tohi kasutada, kui ketipidur ei tööta korrektselt, võtke ühendust edasimüüjaga vajaliku kontrolli tegemiseks.

6. MASINA KASUTAMINE

⚠ Kohustuslikke ohutusnõudeid, mida tuleb masina kasutamisel järgida, on kirjeldatud ptk 2. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.

TÄHTIS Mootori ja aku (kui on olemas) juhised leiate vastavatest juhenditest.

6.1 EELTÖÖD

Enne töö alustamist tuleb teha rida kontrolle ja operatsioone, et tagada kasulik ja maksimaalselt ohutu töö.

6.1.1 Aku kontroll

Ostke tööks sobivate omadustega aku ja laadige see järgides aku juhendit. Nimekirja sellele masinale heakskiidetud akudest leiab "Tehniliste andmete" tabelist.

- Iga kord enne kasutamist: - kontrollige, kas aku on laetud, järgige aku kasutusjuhendi juhiseid.

6.1.2 Ketiöli lisamine

Enne masina kasutamist tuleb lisada ketiõli. Ölitankimise ja selle nõuete kohta vt lõik 7.3).

6.1.3 Ketipingutuse kontroll

⚠️ Teostada köik operatsioonid seisva mootoriga.

⚠️ Panna kätte paksud töökindad;

Kontrollige keti pingutust. Pingutus on õige, kui saeplaadi keskosas ketti tõstes saehambad ei tule soonest välja (Jn 10).

Keti pingutamiseks:

1. lõdvendage karteri mutrit komplektis oleva võtmega;
2. pöörake ketipinguti kruvi (Jn 9.A) kuni keti pingutus on hea;

1. plaati üleval hoides keerake karteri lõpuni kinni mutter komplektis oleva võtmega (Jn 11.A).

⚠️ Lõdva ketiga ei tohi töötada, et vältida ohusituatsiooni, kus kett võiks soonest välja tulla.

TÄHTIS Kasutuse algperioodil (või pärast keti väljavahetamist) tuleb sagedamini kontrollida, kuna kett kohandub.

6.1.4 Seljakoti kasutamine (kui on ette nähtud)

1. Sisestage aku ühte aku kandmise seljakotis ette nähtud pesadest (Jn 13), vajutades lõpuni sisse, kuni kostab klõps, mis lukustab selle asendisse ning tagab elektrikontakti;
2. ühendage kaabel seljakotiga spetsiaalses pistikupesas (Jn 14.A) ja keerake seda, kuni kostab klöps, mis lukustab selle asendisse ning tagab elektrikontakti;
3. reguleerige trakse ja pange rakmed eest kinni (Jn 17).

6.2 OHUTUSKONTROLLID

Sooritada tuleb allloetletud ohutuskontrollid ja kontrollida, et tulemused vastaksid tabelis näidatule.

⚠ Tehke alati enne kasutamist ohutuskontrollid.

⚠️ Igapäevane ülevaatus tuleb teha iga kord enne masina kasutamist, pärast selle kukkumist või kokkupõrget vastu esemeid või defektide ilmnemisel.

6.2.1 Üldine ohutustest

Objekt Tulemus
Käepidemed ja kaitsed	Puhtad, kuivad, ilma öli- või rasvajälgedeta, korralikult ja kindlalt masina küljes kinni
Masina ja tera kruvid Korralikult kinni (mitte lõdvad)
Jahutusõhu avad Ummistumata
Saeplaat Korralikult paigaldatud.
Kett Teritatud, kulumata	jaterve, paigaldatud ja korralikult pingutatud
Kaitsed Terved, kahjustamata.
Aku Korpus terve, ei	mingeid lekkeid
Masin Kulumis- ja	kahjustusjälgedeta
Gaasitrikkel, ohutuslüliti	Nupud peavad liikuma vabalt, mitte jõuga.
Katsekäivitamine Ebanormaalsetvibratsiooni ei ole.Ebanormaalseid helisid ei ole

6.2.2 Masina töötamise test

Tegevus Tulemus
Pange aku oma kohale (lõik 7.2.3). Vajutage ohutuslülitit.	Süttima peab sinine tuli (elektrisüsteem aktiivne), kuid kett peab jääma seiskunuks.⚠️ Kui kett liigub, siis masinat kasutada ei tohi, pöörduge edasimüüja poole.
Vajutage gaasitriklile. (ilma gaasitrikli lukule vajutamata)	Gaasitrikkel jääb lukku.
Vajutage gaasitrikli lukule ja gaasitriklile.	Nupud peavad liikuma vabalt, mitte jõuga. Kett hakkab liikuma
Laske gaasitrikkel lahti või vajutage ohutuslülitit.	Trikkel peab kohe automaatselt ja kiirelt naasma neutraalsesse asendisse. Kett peab seisma jääma.

KETI PIDURI KONTROLL1. Käivitage masin (lõik 6.4)2. Hoidke käepidemetest kindlalt kahe käega kinni.3. Lülitage gaasitriklist kett sisse ja lükake eesmine käekaitse vasaku käega edasi (lõik 5.4)
	3. Saekett peab viivitamatult seiskuma.Kui saekett on seiskunud, siis laske gaasitrikkel lahti ja lülitage ketipidur välja (lõik 5.4).

Kui mõni tulemustest erineb tabelites märgitud tulemustest, siis ei tohi masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

6.3 MASINA KASUTAMISEKS ETTEVALMISTAMINE

Vaja läheb aasadega lamerihma, millega saaks mootorsae kinnitada töötaja turvarakmete külge.

1. Kinnitage aasadega rihm ühenduspunkti külge (Jn 18.A) mootorsae tagumises otsas.
2. Valige välja karabiinid, mis sobivad mootorsae kaudseks (aasadega lamerihmaga) ja otseseks (mootorsae kinnituspunkti külge) kinnitamiseks töötaja ohutusrakmete külge.
3. Kontrollige, kas toide lülitus välja (tuled ei põle) (Jn 15.B).
4. Kontrollige, kas keti pidur on sees (lõik 5.4).
5. Andke masin puu otsas olevale töötajale.

⚠️ Veenduge, et mootorsaag oleks puu otsas olevale töötajale andes kindlalt ühendatud ja et see oleks kinnitatud rakmete külge enne, kui vötate selle üles andmiseks möeldud seadme küljest lahti.

1. Kinnitage mootorsaag töötaja rakmete küljes oleva kinnituspunkti külge (Jn 19). Ühenduspunktid võivad olla keskmised (ees või taga) või külgmised: – võimalusel kinnitage mootorsaag tagumise keskmise ühenduspunkti külge (Jn 18.A), et see ei jääks ronimisköitele ette ja selle raskus jääks töötaja seljale (Jn 20).

MÄRKUS Võimalus kinnitada mootorsaag otse rihmast turvarakme külge vähendab masina kahjustumisohtu puu ümber liikumisel.

⚠ Rakmete külge kinnitatud mootorsaag peab olema alati välja lülitatud.

OLULINE Mootorsae ühe ühenduspunkti asemel teise külge kinnitamisel peab töötaja köigepealt kinnitama sae uude punkti ja alles siis vöib selle esimesest punktist lahti vötta.

6.4 KÄIVITAMINE

6.4.1 Käivitamine akuga

1. Eemaldage saeplaadi (Jn 1.K) ja küünise katted (Jn 1.J) (kui on peale pandud).
2. Kontrollige, et tera ei puudutaks maad või muid esemeid.
3. Pange aku oma kohale (Jn 21.B) (p 7.2.3).
4. Vajutage ohutuslülitiit (sinine tuli) (Jn 15.A).
5. Vajutage gaasitrikli lukule (Jn 16.B) ja gaasitriklile. (Jn 16.A).

6.4.2 Käivitamine akusimulaatoriga (kui on ette nähtud)

1. Eemaldage saeplaadi (Jn 1.K) ja küünise katted (Jn 1.J) (kui on peale pandud).
2. Kontrollige, et tera ei puudutaks maad või muid esemeid.
3. Pange akusimulaator õigesti selle pesasse masinas (Jn 21.P).
4. Ühendage ühenduskaabel akusimulaatoriga (Jn 21.O).
5. Valige valimislülitiga aku, mida käivitada (Jn 14.B).
6. Vajutage ohutuslülitiit (sinine tuli) (Jn 15.A).
7. Vajutage gaasitrikli lukule (Jn 16.B) ja gaasitriklile. (Jn 16.A).

6.5 TÖÖTAMINE

Enne, kui esimest korda langetama või laasima hakata, on soovitav: – läbida kursus seda tüüpi seadme kasutamises;

– lugeda tähelepanelikult läbi juhendi ohutuseeskirjad ja kasutusjuhised; – harjutada maas või puki peal olevate puudega, et sel moel masinat ja sobilikke töövõtteid tundma õppida.

Masina kasutamise ajal tehke alati nii:

• Lülitage enne gaasitriklile vajutamist ketipidur välja.
• Hoidke masinat alati kindlalt kahe käega, vasak käsi eesmisel käepidemel ja parem tagumisel, olenemata kasutaja võimalikust vasakukäelisusest.

Mootor tuleb peatada kohe, kui kett töö ajal peatub.

MÄRKUS Kasutuse ajal on aku kaitstud täieliku tühjaks saamise eest kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö.

6.5.1 Töötamise ajal tehtavad kontrollid

6.5.1.a Ketipingutuse kontroll

Töö ajal kett venib ja seetõttu tuleb pingutust pidevalt kontrollida (lõik 6.1.3).

6.5.1.b Õli juurdevoolu kontrollimine

TÄHTIS Masinat ei tohi öli juurdevoolu puudumisel kasutada!

⚠ Öl i juurdevoolu kontrollimise ajal peavad saeplaat ja saekett olema öiges asendis.

Käivitage mootor (lõik 6.4) ja vaadake, kas ketiõli levib nagu näidatud joonisel (Jn 22).

6.6 METSATÖÖD

6.6.1 Puu laasimine

⚠️ Vaadake, kas okste kukkumise ala on vaba. ⚠️ Körguses köie ja ríhmast turvarakme abil okste lõikamisel järgida täpselt juhendeid lõigus 6.7.

1. Seiske lõigatavale oksale vastassuunda.
2. Alustage laasimist tüve altosast, liikuge tüve tipu suunas.
3. Esimene lõige tehke alt üles (Jn 23.A). Lõpetage laasimne lõigates ülalt alla, nagu näidatud joonisel (Jn 23.B).

6.6.2 Puu langetamine

TÄHTIS Kui samaaegselt teostavad kaks või enam inimest järkamis- või langetustöid, tuleb nimetatud töid teostada eraldi tsoonides, mille kaugus üksteisest on vähemalt 2,5 korda langetatava puu kõrgus. Puud ei tohi langetada, kui sellega pannakse ohtu inimene, on oht, et see langeb elektriliinile või võib muud materjaalset kahju tekitada. Kui puu puutub kokku elektriliiniga, tuleb sellest koheselt teatada elektrivõrgu eest vastutavale firmale.

Enne langetamist:

– selleks et hinnata puu kukkumist, tuleb arvestada puu loomulikku kallet, suuremate okste kasvusuunda ja tuule suunda.
– eemaldada puult mustus, kivid, kooretükid, naelad, metallosad ja traadid.
– puhastada puu ümbrus ja kontrollige, kas saate kindlalt jalgadel seista.
- vaadake igaks juhuks välja takistustevaba põgenemistee, mis oleks ligikaudu 45° nurga all võrreldes puu kukkumissuunaga (Jn 24) ja mille kaudu saaks töötaja liikuda ohutusse tsooni kaugusele, mis ületaks 2,5 korda langetatava puu pikkuse.
– Jääge kaldus maapinnal ülespoole, et jääda kõrvale langetatud puu veeremisest.

- Alumine lõige

1. Hoidke tüvest paremale, mootorsae taha.
2. Tehke horisontaalne lõige ligikaudu 1/3 tüve läbimõõdust, täisnurkselt kukkumissuuna suhtes (Jn 25.A).

• Tagumine langetamislõige

1. Tehke langetamiseks tagalõige, mis on vähemalt 5 cm horisontaalsest lõikest kõrgemal (Jn 26.B).
2. Teha tagumine langetamislõige nii, et jääks piisavalt puud murdekohaks (Jn 26.C). Murdekoha puit takistab tüve väändumist ja selle langemist vales suunas. Murdekohta ei tohi läbi lõigata.
3. Ilma saeplaati välja võtmata vähendage järkjärgult murdekoha paksust, kuni puu langeb.
4. Kui esineb oht, et puu ei lange soovitud suunas või et võib tagasi vajuda ja väänata ketti, peatage lõikamine enne tagumise langetamislõike lõpuleviimist ja kasutage puust, plastikast või metallist kiilusid (Jn 27.D), et avada lõikekoht. Puu langetamiseks soovitud suunas lõöge kaikaga vastu kiile.
5. Kui puu hakkab kukkuma, siis tuleb saag eemale tösta ja mootor seisata (löik 6.9), ja asetada maha, seejärel lahkuge eelnevalt valitud eemaldumistee kaudu. Tähelepanu

Laasima tähendab okste eemaldamist langenud puult.

⚠️ Pöörake tähelepanu maapinnale toetuvatele okstele, mis on pinge all, okste võimalikule suunamuutusele lõikamise ajal ja puu võimalikule ebastabiilsusele pärast oksa äralõikamist.

Laasimisel tuleb alles jätta alumised, suuremad oksad tüve toetamiseks maapinnal. Lõigake väiksemad oksad ühe hoobiga (Jn 28.A). Surve all olevaid oksi on parem hakata laasima alt üles, et vältida saeketi painutamist (Jn 28.B).

6.6.4 Tüve järkamine

Järkama tähendab tüve tükeldamist pikisuunas.

Tähtis on tagada kindel tugi jalgadele ja et teie keharaskus oleks jagatud võrdselt kahele jalale. Kui võimalik, tuleks tüve tõsta ja toetada okste, palkide või pakkudega.

Tüve järkamist kergendab toetamisküünise kasutamine (Jn 1.l):

1. lükake toetamisküünis tüvesse ning küünisele surudes tehke saega kaarekujuline liigutus, mis võimaldab saeplaadil puusse siseneda (Jn 29);
2. vajadusel korrake protseduuri, muutes toetamisküünise toetuspunkti.

• Maapinnale toetuv tüvi

Kui tüvi on kogupikkuses maapinnal, siis lõigatakse see ülaltpoolt (ülemine järkamine) (Jn 30.A).

– Saagike kuni pool tüve läbimõõdust, pöörake tüve ja lõpetage saagimine teiselt poolt.

- Ühele otsale toetuv tüvi

Kui tüvi toetub ainutl ühele otsale: – saagige alumiselt küljelt (alumine järkamine) ligikaudu 1/3 läbimõõdust (Jn 31.A); – järgmisena tuleb teha lõplik lõige, järgates ülevalt poolt, et jõuda esimese lõikeni (Jn 31.B).

- Kahele otsale toetuv tüvi

Kui tüvi toetub mölemale otsale: - saagige ülemiselt küljelt (ülemine järkamine) ligikaudu 1/3 läbimõõdust (Jn 32.A);

– järgmisena tuleb teha lõplik lõige, järgates altpoolt 2/3 ulatuses, et jõuda esimese lõikeni (Jn 32.B).

- Tüvi kallakul

Kallakul asuva tüve järkamisel tuleb olla kallakul ülalpool (Jn 33).

Lõikamise lõpetamisel tuleb kontrolli säilitamiseks lõikesurvet vähendada, ilma sealjuures masina käepidemetelt haaret lõdvendamata. Tuleb vältida sae kokkupuudet maapinnaga.

6.7 OKSTE KÖRGEL LÖIKAMINE KÖIE JA RIHMAST TURVARAKME ABIL

OLULINE Käesolev peatükk kirjeldab tööprotseduure, et vähendada vigastuste ohtu mootorsaega puid lõigates, kui töötatakse körgel köie ja rihmast turvarakmete abil. See ei asenda tegelikku väljaõpet. Käesolevas lisas toodud juhtnöörid on vaid mõned õige töötamise näited. Alati tuleb kinni pidada riigi seadustest ja määrustest.

6.7.1 Mootorsae kasutamine kahe käega

Mootorsae kasutamine kahe käega tagab: - tagasilöögi korral säilib sae üle kindel haare; - kontroll mootorsae üle, mis vähendab selle võimalust minna vastu ronimisköisi või töötajat; - võtta ohutu tööasend, milles ei kao kontroll olukorra üle, mis võiks kaasa tuua kokkupuute mootorsaega (soovimatu liigutamine mootorsae kasutamise ajal)

Selleks, et mootorsaest saaks kahe käega kinni võtta, peab töötaja mootorsae kasutamiseks alati otsima välja võimalikult kindla asendi:

– puusade kõrgusel kui lõigatakse horisontaalselt või – rinna kõrgusel kui lõigatakse vertikaalselt.

- Kui töötaja töötab vertikaalsete tüvede lähedal, kus tööasendi külgsuunaline jõud on vähenenud, siis piisab heast toetuspunktist, et tagada ohutu tööasend.

- Kui töötaja eemaldub tüvest, siis külgjõud suureneb ning selle tühistamiseks tuleb vastu seista ühel järgneval moel:

– suunata põhiköis lisaankurdamispunkti kaudu kõrvale. – kasutada reguleeritavat lamedat rihma aasadega, mis kinnitatakse rakmete ja lisaankurdamispunkti külge (Jn 34);

- Tööpositsioonil kindla toe saavutamisel vöib abi olla jalusest, mis on ajutiselt tekitatud ringikujulisest rihmast, kuhu saab jalga sisse asetada. (Jn 35).

6.7.2 Mootorsae kasutamine ainult ühe käega

Ühe käega ei tohi saagi kasutada ebastabiilses tööasendis või siis, kui soovitakse kasutada mootorsaagi käsisae asemel selleks, et lõigata väikese läbimõõduga oksi.

Okste kärpimise mootorsaagi vöib kasutada ühe käega ainult siis, kui:

• töötaja ei saa võtta tööasendit, mis jätaks mõlemad käed vabaks,
• on vaja hoida (toetada) asendit ühe käe abiga,
• on vaja lõigata viisil, mis nõuab töötaja ühe käe täielikku välja sirutamist töötaja kehast eemale (Jn 36).

Töötaja ei tohi kunagi:

• lõigata kunagi tagasilöögi kohaga, mis vastab mootorsae saeplaadi otsale;
  • "saagida ja hoida" lõike;
• püüda haarata langevatest lõikudest.

6.8 SOOVITUSED KASUTUSEKS

TÄHTIS Peatage masin (lõik. 6.9) kui liigute ühelt tööalalt teisele.

⚠️ Mootor tuleb peatada kohe, kui kett töö ajal peatub.

Kui kõrgel oksi kärpides (mille juures peab kasutama köisi ja rihmrakmeid) mootorsaag jääb kinni, siis töötaja:

1. peab koheselt masin peatama;
2. kinnitama selle kindlalt selle oksapoole külge, mis jääb lõikest tüve poole või masina iseseisva köie külge;
3. võtma sae lõikest välja; vajadusel liigutades oksa;
4. kui vaja, kasutama kinnikiilunud mootorsae vabastamiseks käsisaagi või teist mootorsaagi, tehes kinnikiilunud mootorsae ümber vähemalt 30 cm lõike. Vabastamisel peab saagima alati oksa poolt (ehk siis kinnijäänud sae ja oksa otsa vahel, mitte tüve ja sae vahelt). Niimoodi ei vea saetav oks saagi kaasa, mis võiks olukorda veelgi keerulisemaks muuta.

6.9 SEISKAMINE

Masina seiskamiseks:

1. Laske lahti gaasitrikkel (Jn 16.A).
2. Lülitage ohutuslülitist elekter välja (tuli kustub) (Jn 15.A).

⚠️ Pärast gaasitriklist lahti laskmist kulub mõni sekund enne kui saekett on täiesti seiskunud.

Jätke masin ja mootor seisma: – ühelt tööalalt teisele liikudes.

Teisaldamise ajal ärge hoidke näppu nupul, mis võiks põhjustada soovimatut käivitamist.

6.10 PÄRAST KASUTAMIST

6.10.1 Pärast kasutamist akuga

1. Eemaldage aku selle kohalt (Jn 37.B) ja pange aku laadima (p 7.2.2);
2. monteerige saelati kate peale (Jn 1.K);
3. enne masin siseruumidesse jätmist, peab laskma mootoril maha jahtuda;
4. Lõdvendage lati kinnitusmutrit, et vähendada keti pinget (p 6.1.3);
5. Puhastage masin korralikult tolmust ja jääkidest ning puhastage saekett köigist saagimisjääkidest ja ölist (p 7.4);
6. kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajadusel asendage kahjustatud osad ja keerake kinni lõdvenenud kruvid ja poldid.

6.10.2 Pärast kasutamist akusimulaatoriga (kui on ette nähtud)

1. Asetage aku kandmise seljakoti valimislüliti asendisse „OFF" (Jn 14.B);
2. eemaldage akusimulaator masinast (Jn 37.P);
3. tömmake aku kandmise seljakott välja;
4. ühendage ühenduskaabel akusimulaatori küljest (Jn 37.O) ja seljakoti küljest lahti (Jn 14.A);
5. eemaldage aku seljakotist (Jn 38.B) ja pange aku laadima (p 7.2.2);
6. monteerige saelati kate peale (Jn 1.K);
7. enne masina siseruumidesse jätmist, peab laskma mootoril maha jahtuda;
8. Lõdvendage lati kinnitusmutrit, et vähendada keti pinget (p 6.1.3);
9. Puhastage masin korralikult tolmust ja jääkidest ning puhastage saekett köigist saagimisjääkidest ja ölist (p 7.4);
10. kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajadusel asendage kahjustatud osad ja keerake kinni lõdvenenud kruvid ja poldid.

TÄHTIS Eemaldage alati aku (löik 7.2.2) ja paigaldage terakaitse kui jätate masina järelevalveta.

7. REGULAARNE HOOLDUS

7.1 ÜLDTEAVE

⚠ Kohustuslikke ohutusnõudeid, mida tuleb masina kasutamisel järgida, on kirjeldatud 2. ptk. Järgige hoolikalt neid nõudeid, et mitte sattuda tõsisesse ohtu.
⚠ Enne masina kontrollimist, puhastamist, hooldamist või reguleerimist:

• Eemaldage aku oma kohalt;

- Pange peale saeplaadi kaitse, väljaarvatud saeplaati ennast või ketti puudutavate tööde puhul;

- Kandke sobivaid riideid, töökindaid ja kaitseprille

- Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud "Hooldustabelis". Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel.

Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal.

• Mitteoriginaalvaruosade ja -tarvikute kasutamine ja/või vale paigaldamine võib mõjutada negatiivselt masina tööd ja ohutust. Tootja keeldub igasugusest vastutusest kahju või vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest.
• Originaalvaruosi saab volitatud teeninduskeskustest ja edasimüüjatelt.

TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või spetsiaalses teeninduskeskuses.

7.2 AKU

7.2.1 Aku kestvus

Aku kestvus söltub peamiselt järgmistest tingimustest:

a. keskkonnateguritest, mis annavad suurema energianõudluse:
– liiga jämedate okstega põõsaste lõikamine.
b. kasutaja käitumisest, kes peaks vältima: - sagedasi sisse ja väljalülitamisi töö ajal; - töö suhtes vale tööviisi valimine (lõik 6.6, lõik 6.7).

Aku kestvuse pikendamiseks on alati soovitav:

• lõigake puid ainult siis, kui see on kuiv;
• kasutada tehtavaks tööks sobivat töötehnikat.

Kui soovite kasutada masinat pikemateks töössessionideks, kui standard aku ette näeb, on võimalik:

- osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutusjärjepidevust mõjutamata.

7.2.2 Aku eemaldamine ja laadimine

1. Vajutage lukustusnuppu, mis asub akul masina peal (Jn 37.A) või akul seljakoti peal (Jn 38.A) (kui on ette nähtud)
2. eemaldage aku masinast (Jn 37.B) või aku kandmise seljakotist (Jn 38.B) (kui on ette nähtud);
3. Pange aku (Jn 39.A) akulaadijasse (Joon. 39.B);
4. Ühendage akulaadija pistikupessa (Jn 39.C), mille pinge vastab sildil näidatule.
5. Laadige aku alati täielikult, järgides aku/akulaadija kasutusjuhendis toodud juhiseid.

MÄRKUS Aku on varustatud kaitsmega, mis takistab laadimist, kui ruumi temperatuur ei jää 0 ja +45°C vahele.

MÄRKUS Akut võib laadida igal hetkel, ka osaliselt, ilma, et oleks oht seda kahjustada.

7.2.3 Aku tagasimonteerimine masinale

Laadimise löppedes:

1. Eemaldage aku (Jn 40.A) akulaadijast (ärge jätke seda pikalt sinna pärast laadimise löppu);
2. Eemaldage akulaadija vooluvõrgust (Jn 40.B);
3. Pange aku selle pesasse masinal (Jn 21.B) või ühte pesadesse aku kandmise seljakotis (Jn 13) (kui on ette nähtud);
4. vajutage lõpuni sisse, kuni kostab klõps, mis lukustab selle asendisse ning tagab elektrikontakti.

7.3 KETIÕLI MAHUTI TANKIMINE

MÄRKUS Õlipaagi lähedal (Jn 41.A) on järgmine sümbol:

Ketiõli mahuti

TÄHTIS Kasutage ainult spetsiaalset mootorsae öli või mootorsae kleepuvat öli. Kasutada ei tohi musta öli, et mitte ummistada anuma filtrit ja vältida ölipumba kahjustamist jäädavalt.

Kvaliteetõli kasutamine on lõikeosade efektiivse määrimise aluseks; kasutatud või madalakvaliteedilise õli kasutamine kahjustab määrimist ning vähendab keti ja saeplaadiga.

TÄHTIS Ilma piisava ölita ei tohi ketti käivitada, see kahjustab mootorsaagi ja vähendab selle ohutust.

Vaadake ôlitaset mootorsaes läbi ôlitaseme näidiku (Jn 41.B).

Kui õlitase on liiga madal, siis lisage seda nii:

1. Keerake kork (Jn 41.A) õlipaagilt maha.
2. Valage öli paaki ja jälgige ölitaset näidikul (Jn 41.B).
3. Vaadake, et mustus ei pääseks valamise ajal paaki.
4. Keerake kork paagile peale.

7.4 PUHASTAMINE

Pärast iga kasutamist tuleb masin korralikult puhastada tolmust ja jääkidest.

• Tuleohu vähendamiseks hoidke masin ja eriti mootor puhtana okstest, lehtedest ja liigsest määrderasvast.
• Pärast kasutamist puhastage masin puhta, neutraalse pesuvahendiga niisutatud lapiga.
• Kuivatage korralikult pehme ja kuiva lapiga. Jäänud niiskus võiks muidu põhjustada elektrilöögiohu.
• Mitte kasutada agressiivseid või lahusti omadustega puhastusvahendeid plastmassist osade või käepidemete puhastamiseks.
• Ärge kasutage veejuga ja vältige mootori ja elektriliste komponentide märjakssaamist.
• Mootori ja aku ülekuumenemise ja kahjustuste vastu aitab öhu sissetõmbevõrede hoidmine puhtana ja kõrvaliste esemeteta.

Eemaldage saeketilt saepuru ja ölijäägid.

Tugeva määrdumise või vaiguga kokkupuute korral võtta kett maha ja panna see paariks tunniks vastava puhastusvahendiga anumasse. Seejärel loputada see puhtas vees ja pihustada enne masinale tagasi paigaldamist vastava korrosioonivastase tootega.

7.5 KETIPÜÜDJA

Enne iga kasutamist vaadake üle ketipüüdja olukord (Jn 1.H), kui see on katki, siis vahetada.

7.6 MASINA JA SAEPLAADI MÄÄRIMISAVAD.

Enne igapäevast kasutamist eemaldage korpus (löik 4.2), saeplaat demonteerida ning kontrollida määrimisavade olukorda masinal (Jn 42.A) ja saeplaadil (Jn. 42.B), et need poleks ummistunud.

7.7 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu tööseisukord.
• Kontrollige regulaarselt, kas käepidemed on korralikult kinni.

8. ERAKORRALINE HOOLDUS

Kontrollige iga kuu Edasimüüja juures, kas sidurikorvi ümber olev metallint on terve. Kui see on kulunud või deformeerunud, siis see tuleb välja vahetada.

8.2 KETI VEOHAMMASRATAS

Kontrollige oma edasimüüja juures regulaarselt hammasratta seisukorda ja vahetage see välja, kui on kulunud.

Ei tohi monteerida uut ketti kulunud hammasrattaga ja vastupidi.

8.3 SAEKETI HOOLDUS

⚠ Ohutus- ja efektiivsuskaalutlustel on väga oluline, et lõikemehhanismid oleks hästi teritatud.

⚠️ Plaadi ja ketiga töötades kasutada alati tugevaid töökindaid.

Teritamine on vajalik, kui:

• Saepuru on tolmune.
  – Lõikamisel tuleb kasutada suuremat jõudu.
  – Lõige ei ole sirgjooneline.
  – Vibratsioon suureneb.

⚠️ Kui kett ei ole piisavalt terav, suureneb tagasilöögi (kickback) oht.

TÄHTIS Soovitav on jätta teritamisprotseduur spetsiaalsele teeninduskeskusele, kus seda tehakse vastavate masinatega, mis tagavad materjali minimaalse kulumise ning köikide hammaste ühtlase teritamise.

8.3.1 Saeketi asendamine

Kett tuleb välja vahetada, kui:

– lõikehamba pikkus on 5 mm või vähem;
- keti lülidevahelised neediühendused on liiga lõdvad;
– saagimiskiirus on madal ja korduv teritamine ei paranda seda enam. Kett on kulunud.

TÄHTIS Pärast keti vahetamist tuleb selle pingutust sagedamini kontrollida, sest kett alles kohaneb.

8.4 SAEPLAADI HOOLDUS

MÄRKUS Kõik ketti ja saeplaati puudutavad operatsioonid nõuavad nende korrektseks läbiviimiseks vastavaid oskusi ja vajalikku tehnikat; ohutuskaalutlustel tuleks alati võtta ühendust edsimüüjaga.

Saeplaadi ebaühtlase kulumise vältimiseks tuleb seda regulaarselt ümber keerata.

Saeplaadi töökorras hoidmiseks tuleb:

1. määrige süstlast (ei kuulu komplekti) pöördvõlli laagreid (kui on olemas).
2. puhastage saeplaadi soont harjaga (ei tarnita). 43.A);
3. puhastada ôlitamisavasid (Jn 43.B);
4. lameda viiliga eemaldada eemalseisvad servad ja tasandada võimalikud ebatasasused soonte vahel.

8.4.1 Saeplaadi asendamine

Saeplaat tuleb välja vahetada, kui:

– soone sügavus on väiksem kui edasiveolülide körgus (need ei tohi põhjani ulatuda);

– soone sisemine sein on niivõrd kulunud, et kett kaldub küljele.

9. HOIUSTAMINE

9.1 MASINA HOIUSTAMINE

Kui masin pannakse hoidlasse, siis:

1. Eemaldage aku ja laadige see;
2. Paigaldage saeplaadi kate;
3. Oodake, et mootor jahtuks piisavalt;
4. Puhastage masin (lõik 7.4).
5. Kontrollige, et osad ei oleks lahti tulnud või kahjustada saanud. Vajaduse vahetage välja kahjustatud osad ja keerake kõik lõdvenenud kruvid ja poldid kinni või pöörduge volitatud teeninduskeskuse poole.
6. Ladustage masin:
7. kuivas keskkonnas.
8. kaitstuna ilmastikutingimuste eest.
   – lastele kättesaamatus kohas.
   – Kontrollige, kas olete eemaldanud köik vötmed ja hooldusel kasutatud tööriistad.

9.2 AKU HOIUSTAMINE

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust.

MÄRKUS Pikema kasutusest kõrvale jäämise korral laadige akut iga kahe kuu järel, see pikendab aku kasutusiga.

10. TEISALDAMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada, tõsta, transportida või kallutada:

• Jätke masin seisma;
• Oodake keti seiskumist;
• Eemaldage aku ja laadige see;
• Paigaldage saeplaadi kate;
- Oodake, et mootor jahtuks piisavalt;
- Panna kätte paksud töökindad;
- Hoida masinat ainult käepidemetest ja suunata latt käigusuunale vastupidises suunas.
Kui masinat transporditakse sõiduvahendil, siis:
- kinnitada masin köite või kettide abil.
- paigutada masin nii, et see ei oleks kellelegi ohuks.

11. TEENINDUS JA REMONT

Käesolevas juhendis on antud kõik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustööde kohta, mida saab teha kasutaja ise. Kõik reguleerimis- ja hooldustööd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimüüja juures või spetsiaalses teeninduskeskuses, kellel on vajalikud teadmised ja seadmed tööde korrektselt teostamiseks, nii et säilivad masina algsed ohutustingimused. Ebasobivates kohtades või kvalifitseerimata inimeste poolt teostatud tööd muudavad garantii kehtetuks ja vabastavad tootja igasugusest kohustusest või vastutusest.

• Garantii alla kuuluvaid parandus- ja hooldustöid tohivad teha ainult volitatud teeninduskeskused.
• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.
• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.
• Soovitame anda masina kord aastas volitatud teeninduskeskusesse ohutusseadmete hooldusse, teenindusse ja kontrolli.

12. GARANTII KATE

Garantii katab köik materjali-ja tootmisdefektid. Kasutaja peab hoolikalt järgima köiki lisatud dokumentatsioonis antud juhiseid.

Garantii ei kata kahjusid, mis on tingitud järgmisest:

• Kaasasolevate dokumentidega tutvumata jätmine.
• Tähelepanematus.
• Ebaõige või lubamatu kasutus ja monteerimine.
• Muude kui originaalvaruosade kasutamine.

• Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud.
  Garantii ei kata ka:

• Kuluvate materjalide, nagu lõikeseadmete, ohutusmutrite normaalne kulumine.

• Normaalne kulumine.

Ostjat kaitsevad tema riigi seadused. Käesolev garantii ei piira mingil moel ostja oma maa seadustega talle ette nähtud õigusi.

1. HOOLDUSTÖÖDE TABEL

Töö Sagedus Punkt
	1. korda	Seejärel iga
MASIN
Kõikide kinnituste kontroll	- lga kord enne kasutamist 7.7
Ohutuskontrollid / Juhtseadmete kontrollimine	- lga kord enne kasutamist 6.2
Ketipüüdja kontroll	- lga kord enne kasutamist 7.5
Üldine puhastamine ja kontrollimine	- lga kord pärast kasutamise lõpetamist		7.4
Keti puhastamine	- lga kord pärast kasutamise lõpetamist		7.4.2
Masina ja saeplaadi määrimisavade kontroll.	- lga kord enne kasutamist 7.6
Ketipiduri metallriba kontroll	- Kord kuus 8.1 *
Keti veohammasratas	- Kord kuus 8.2 *
Keti hooldamine	-- 8.3 *
Saeplaadi hooldamine	-- 8.4
Ketiõli lisamine - lga kord enne kasutamist 7.3

*Operatsioon, mille peab teostama edasimüüja või spetsialiseeritud teeninduskeskus.

1. RIKETE TUVASTAMINE

RIKE	VÕIMALIK PÕHJUS	LAHENDUS
1. Ohutusnupu aktiveerimisel sinine tuli ei sütti	Aku puudub või poleÕigesti sisestatud	Kontrollida, et aku oleksÕigesti paigutatud (lõik 7.2.3)
2. Ohutusnupu aktiveerimisel sinine tuli ei sütti, nupp "Tähelepanu" hakkab vilkuma	Aku tühi	Kontrollida laetusastet ja laadida aku (lõik 7.2.2).
3. Mootor ei käivitu ning tuli "Tähelepanu" põleb, ohutuslüliti aktiveerub, kui vajutada gaasitriklit ja gaasitrikli lukku.	Käivitamisprotseduur pole õige	Järgige juhiseid (vt p 6.4)
4. Mootor seiskub töö ajal	Aku pole õigesti sisestatud Kontrollida, et aku oleksÕigesti paigutatud (lõik 7.2.3)
	Masin on kahjustatud	Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduse poole.
5. Mootor seiskub keset tööd ja ohutusnupp hakkab vilkuma	Aku tühi Kontrollida laetusastet ja	laadida aku (lõik 7.2.2).
6. Kuigi gaasitriklile ja gaasitrikli lukule on vajutatud, siis kett ei liigu	Kett on liiga pingul Lõdvendage ketti (lõik 6.1.3).
	Probleemid saeplaadi ja ketiga Vaadake, kas kett liigub vabalt ja kas saeplaadi sooned on deformeerumata (lõik 8.3, 8.4).
	Masin on kahjustatud Masinat ei tohi kasutada.Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduskeskuse poole.
7. Kett saeplaadi otsal kuumeneb üle ja tekib suitsu.	Kett on liiga pingul Lõdvendage ketti (lõik 6.1.3).
	Õlipaak tühi. Tankige õlipaaki (lõik 7.3).
8. Mootor töötab ebaregulaarselt või tal pole koormuse all jõudu	Probleemid saeplaadi ja ketiga Vaadake, kas kett liigub vabalt ja kas saeplaadi sooned on deformeerumata.
9. Ōli ei tule välja	Õlikvaliteet on halvenenud Tühjendage jahtunud mootoriga masinal mahuti, puhastage see ja kanalid puhastusvedelikuga ning pange uus Ōli.
	Määrimisavad ummistunud Puhastage õlitamisavad (ptk 7.6)
10. Masin on saanud lõögi võõrkehalt.	Kahjustused või lahtised osad Peatage masin (ptk 6.9).Kontrollida võimalikke kahjustusi Kontrollida, kas on lõdvenenud osi ja need kinnitadaKontrollida, vahetada või parandada spetsialiseeritud teeninduskeskuses
11. Töö ajal on kuulda liigset müra ja/või vibratsioone	Masina osad on lõdvenenud või kahjustatud	Pange masin kohe seisma, eemaldage aku ja:- kontrollida kahjustusi;- kontrollida, kas on lõdvenenud osi ja need kinnitada;- vahetada välja või parandada kahjustatud osa samasuguste omadustega osadega.
12. Masinast tulebtöö ajal suitsu	Masin on kahjustatud Masinat ei tohi kasutada.Pange masin kohe seisma, eemaldage aku ja pöörduge teeninduskeskuse poole.
13. Aku kestab vähe aega	Rasked kasutustingimused suurema voolutarbimisega	Optimeerige kasutust (lõik 7.2.1)
	Aku pole töövajadusteks piisav Kausutage teist akut või võimendatud akut (lõik 7.2.1)
	Aku kestvus on kehvenenud. Ostke uus aku
14. Akulaadija ei lae	Aku pole akulaadijasseõigesti sisestatud	Kontrollige, et kõik on korralikult sees (lõik 7.2.2)
	Ebasoodsadkeskkonnatingimused	Laadige akut nõutud keskkonnas (vt aku/akulaadija juhendit)
	Mustad kontaktid Puhastage kontaktid
	Puudub pinge akulaadijas Kontrollige, et pistik oleks sees ja et pistikupesas oleks vool sees.
	Defektne akulaadija Asendage originaalvaruosaga
		Kui rike ei kao, siis lugege aku/akulaadija juhendi

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.

15. TELLITAVAD LISASEADMED

15.1 AKUD

Saadaval on erineva võimsusega akusid, et rahuldada erinevaid töövajadusi (Jn 44). Nimekirja sellele masinale heakskiidetud akudest leiab "Tehniliste andmete" tabelist.

15.2 AKULAADIJA

Seadet kasutatakse aku laadimiseks (Jn 45).

15.3 SAELATID JA -KETID

Tabelis "Saekettide ja -lattide õige kombinatsioon" on kirjas kõik võimalikud kombinatsioonid saekettide ja lattide vahel. Tabelis on kõigi masinatega sobivate saekettide ja -lattide andmed.

⚠ Kasutage ainult tabelis näidatud saeplaate ja kette. Heakskiitmata kombinatsioonide kasutamine võib põhjustada tõsiseid kehavigastusi ja kahjustada masinat.

Kuivõrd plaadi ja keti valik, paigaldamine ja kasutamine on täielikult kasutaja voli, siis nende kasutamisest tulenevate ükskõik mis laadi kahjude eest tootja ei vastuta. Kui teil puuduvad teadmised plaadi või keti omaduste kohta, siis pöörduge edasimüüja või erialase tehnikapoe poole

15.4 AKU KANDMISE SELJAKOTT

Seade, millesse saab panna kaks akut ja mis annab masina töötamiseks vajaliku elektritoite. See antakse ühenduskaablist masinasse (Jn 1.O) ja valimislülitiga (Jn 14.B), millega saab valida ühe kahest akust (asend „1” ja „2”) ja „OFF”.

15.5 AKUSIMULAATOR

Seade, mis võimaldab masina korpusse paigaldatuna kasutada akukotti.

SISÄLLYSLUETTELO

1. YLEISTÄ....1
2. TURVALLISUUSMÄÄRÄYKSET...... 2
3. LAITTEESEEN TUTUSTUMINEN....6

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkretselt ettevõttele ST. S.p.A. ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
