NÁVOD K OBSLUZE SPR 500 AE STIGA

Akumulátorová řetězová odvětvovací motorová pila

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

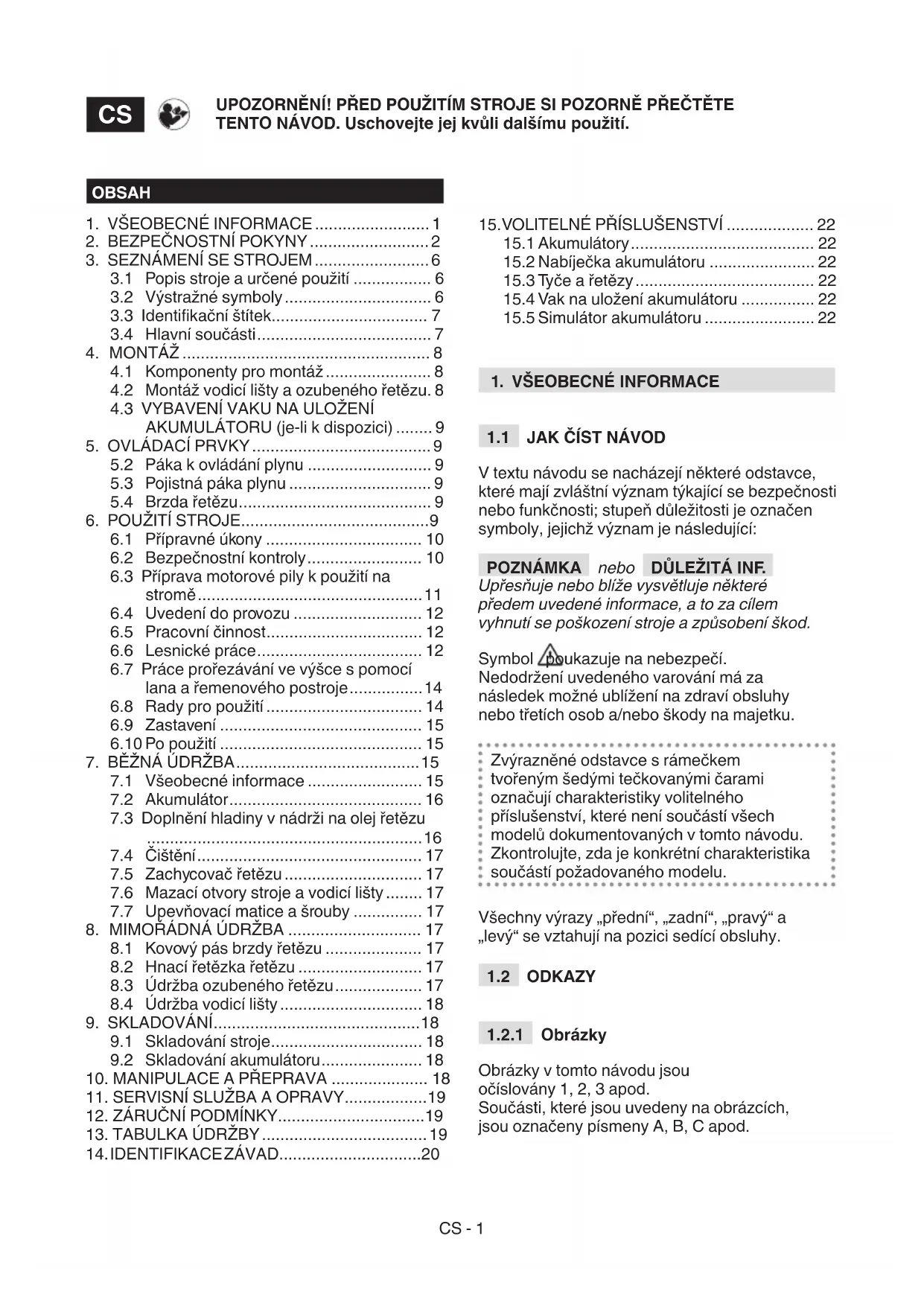

ČESKY - Překlad původního návodu k používání ..........................................................................

[30] Kód (*) Použití tohoto akumulátoru je dovoleno pouze s batoh s akumulátorem. Je zakázáno vkládat akumulátor do uložení na stroji.

3.3 Identikační štítek.................................. 7

3.4 Hlavní součásti ...................................... 7

4.2 Montáž vodicí lišty a ozubeného řetězu . 8

5.2 Páka k ovládání plynu ........................... 9

6.2 Bezpečnostní kontroly ......................... 10

6.3 Příprava motorové pily k použití na

6.7 Práce prořezávání ve výšce s pomocí

lana a řemenového postroje ................ 14

7.3 Doplnění hladiny v nádrži na olej řetězu

7.5 Zachycovač řetězu .............................. 17

7.6 Mazací otvory stroje a vodicí lišty ........ 17

8.1 Kovový pás brzdy řetězu ..................... 17

8.2 Hnací řetězka řetězu ........................... 17

8.3 Údržba ozubeného řetězu ................... 17

9.1 Skladování stroje ................................. 18

9.2 Skladování akumulátoru ...................... 18

V textu návodu se nacházejí některé odstavce, které mají zvláštní význam týkající se bezpečnosti nebo funkčnosti; stupeň důležitosti je označen symboly, jejichž význam je následující: POZNÁMKA nebo DŮLEŽITÁ INF. Upřesňuje nebo blíže vysvětluje některé  předem uvedené informace, a to za cílem  vyhnutí se poškození stroje a způsobení škod. Symbol poukazuje na nebezpečí. Nedodržení uvedeného varování má za následek možné ublížení na zdraví obsluhy nebo třetích osob a/nebo škody na majetku. Zvýrazněné odstavce s rámečkem tvořeným šedými tečkovanými čarami označují charakteristiky volitelného příslušenství, které není součástí všech modelů dokumentovaných v tomto návodu. Zkontrolujte, zda je konkrétní charakteristika součástí požadovaného modelu. Všechny výrazy „přední“, „zadní“, „pravý“ a „levý“ se vztahují na pozici sedící obsluhy.

Obrázky v tomto návodu jsou očíslovány 1, 2, 3 apod. Součásti, které jsou uvedeny na obrázcích, jsou označeny písmeny A, B, C apod.

15.3 Tyče a řetězy ....................................... 22

15.4 Vak na uložení akumulátoru ................ 22

15.5 Simulátor akumulátoru ........................ 22CS - 2

Odkaz na součást C na obrázku 2 je uveden formou nápisu: „Viz obr. 2. C“ nebo jednoduše „(obr. 2. C)“. Uvedené obrázky jsou pouze orientační. Skutečné díly se mohou lišit od zobrazených.

Návod je rozdělen do kapitol a odstavců. Název odstavce „2.1 Instruktáž“ je podnázvem kapitoly „2. Bezpečnostní pokyny“. Odkazy na názvy a odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a příslušného čísla. Příklad: „kap. 2“ nebo „odst. 2.1”.

UPOZORNĚNÍ Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení varování a pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážným zranění. Všechna upozornění a pokyny si uschovejte, abyste do nich v budoucnu mohli nahlédnout. Výraz „elektrické nářadí“, citovaný v upozorněních, se vztahuje na vaše zařízení napájené z akumulátoru (bez kabelu)

1) Bezpečnost pracovního prostoru

a) Udržujte pracovní prostor v čistém stavu a dobře osvětlený. Špinavý pracovní prostor a nepořádek v pracovním prostoru podporují vznik nehod. b) Nepoužívejte elektrické nářadí v prostředí s rizikem výbuchu, v přítomnosti hořlavých kapalin, plynu nebo prachu. Elektrické nářadí způsobuje vznik jisker, které mohou zapálit prach nebo výpary. c) Při použití elektrického nářadí udržujte děti a kolem stojící osoby v dostatečné vzdálenosti. Rozptýlení mohou způsobit ztrátu kontroly.

2) Elektrická bezpečnost

a) Zabraňte styku těla s ukostřenými nebo uzemněnými povrchy, jako jsou trubky, radiátory, sporáky, chladničky. Riziko zásahu elektrickým proudem se zvyšuje při ukostřeném nebo uzemněném těle. b) Nikdy nevystavujte elektrické nářadí dešti nebo mokrému prostředí. Voda, která pronikne do elektrického nářadí, zvyšuje riziko zásahu elektrickým proudem.

3) Osobní bezpečnost

a) Při použití elektrického nářadí buďte opatrní, dávejte pozor na to, co se děje, a chovejte se rozumně. Nepoužívejte elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elektrického nářadí může způsobit vážné osobní ublížení na zdraví. b) Používejte ochranný oděv. Vždy používejte ochranné brýle. Použití ochranného vybavení, jako je protiprašný respirátor, protiskluzová obuv, ochranná přilba nebo chrániče sluchu, snižuje riziko osobního ublížení na zdraví. c) Zabraňte náhodnému uvedení do chodu. Před vložením akumulátoru, uchopením nebo přenášením elektrického nářadí se ujistěte, že je zařízení vypnuto. Přenášení elektrického nářadí s prstem na vypínači nebo montáž akumulátoru s vypínačem v poloze „ON“ (ZAPNOUT) usnadňuje nehody. d) Před uvedením elektrického nářadí do činnosti odložte všechny klíče a seřizovací nástroje. Klíč nebo nástroj, který zůstane ve styku s otáčející se součástí, může způsobit osobní ublížení na zdraví. e) Neztraťte rovnováhu. Neustále udržujte vhodné opření a rovnováhu. To vám umožní lépe ovládat elektrické nářadí v nečekaných situacích. f) Vhodně se oblečte. Nepoužívejte volné oděvy ani šperky. Udržujte vlasy, oděv a rukavice v dostatečné vzdálenosti od pohybujících se součástí. Volný oděv, šperky nebo dlouhé vlasy by se mohly zachytit do pohybujících se součástí. g) Pokud existují součásti určené pro připojení k zařízením na extrakci a sběr prachu, ujistěte se, že jsou připojeny a používány vhodným způsobem. Použití těchto součástí může snížit rizika související s prachem.

4) Použití elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte elektrické nářadí vhodné pro daný druh pracovní činnosti. Vhodné elektrické nářadí provede pracovní činnost lépe a bezpečněji rychlostí, pro kterou bylo navrženo. b) Nepoužívejte elektrické nářadí, pokud jej vypínač není schopen uvést řádně do činnosti nebo zastavit. Elektrické nářadí, které nemůže býtCS - 3 uvedeno do činnosti vypínačem, je nebezpečné a musí být opraveno. c) Před realizací jakéhokoli seřizování nebo výměny příslušenství elektrického nářadí nebo před jeho odložením vyjměte akumulátor z jeho uložení. Tato preventivní bezpečnostní opatření snižují riziko náhodného uvedení elektrického nářadí do činnosti. d) Odložte nepoužívané elektrické nářadí mimo dosah dětí a neumožněte používat elektrické nářadí osobám, které s ním nejsou seznámeny nebo nejsou seznámeny s těmito pokyny. Elektrické nářadí v rukách neznalých uživatelů se stává nebezpečným. e) Péče o údržbu elektrického nářadí. Zkontrolujte, zda jsou pohyblivé součásti slícovány a zda se volně pohybují, zda nedošlo k poškození jednotlivých součástí a zda neexistuje nic dalšího, co by mohlo negativně ovlivnit činnost elektrického nářadí. V případě poškození musí být elektrické nářadí před opětovným použitím opraveno. Mnoho nehod je zapříčiněno nedostatečnou údržbou. f) Udržujte řezné ústrojí nabroušené a vyčištěné. Vhodná údržba řezného ústrojí s řádně nabroušenými řeznými hranami umožňuje lépe se vyhnout zaseknutí a nářadí se tak snáze ovládá. g) Používejte elektrické nářadí a jeho příslušenství a to dle dodaných pokynů, mějte přitom na paměti pracovní podmínky a druh práce, kterou je třeba provést. Použití elektrického nářadí pro jiné účely, než je předepsáno, může způsobit vznik nebezpečných situací.

5) Použití elektrického nářadí

a související opatření a) K nabíjení používejte výhradně nabíječku určenou výrobcem. Nabíječka vhodná pro určitý typ akumulátorové jednotky může způsobovat vznik rizika požáru při použití u jiných akumulátorových jednotek. b) Elektrické nářadí používejte výhradně se specicky určenými akumulátorovými jednotkami. Použití jakékoli jiné akumulátorové jednotky může způsobit vznik rizika poranění a požáru. c) Když se akumulátorová jednotka nepoužívá, je třeba ji udržovat v dostatečné vzdálenosti od ostatních kovových předmětů, které by mohly vytvořit spojení mezi dvěma svorkami. Zkratování svorek akumulátoru může způsobit popáleniny nebo požár. d) Když se akumulátor nachází ve špatném stavu, může na něm docházet k úniku kapaliny: vyhněte se jakémukoliv styku s ní. Když dojde k náhodnému styku, okamžitě si opláchněte příslušné místo vodou. Při vniknutí kapaliny do očí okamžitě vyhledejte lékařskou pomoc. Kapalina uniklá z akumulátoru může způsobit podráždění kůže nebo vznik popálenin.

a) Opravu elektrického nářadí svěřte pouze kvalikovanému personálu a trvejte na výhradním použití originálních náhradních dílů. To umožní zachování bezpečnosti elektrického nářadí.

• Během činnosti řetězové pily udržujte všechny části těla v dostatečné vzdálenosti od ozubeného řetězu. Před uvedením řetězové pily do činnosti se ujistěte, že ozubený řetěz nepřichází s ničím do styku. Chvilka nepozornosti během použití řetězové pily stačí na zachycení oděvu nebo těla do ozubeného řetězu.

• Pravá ruka musí vždy uchopit zadní rukojeť a levá ruka čelní rukojeť. Při držení řetězové pily byste nikdy neměli vzájemně zaměnit ruce, protože se tak zvýší riziko nehod, které by vám mohly být způsobeny.

• Uchopte elektrické nářadí pouze za izolované povrchy rukojetí, protože ozubený řetěz by mohl přijít do styku se skrytými kabely. Styk ozubeného řetězu s kabelem pod napětím může způsobit, že se pod napětím ocitnou i kovové části nářadí a dojde k zásahu obsluhy elektrickým proudem.

• Používejte ochranné brýle a chrániče sluchu. Doporučuje se použití dalších osobních ochranných pracovních prostředků pro hlavu, ruce a nohy. Použití vhodného ochranného oděvu sníží počet nehod způsobených létajícími třískami i náhodný styk s ozubeným řetězem pily.

• Vždy si udržujte správný opěrný bod pro nohu a uvádějte pilu do činnosti pouze v případě, že stojíte na pevné, bezpečné a rovné ploše. Kluzké nebo nestabilní povrchy, jako jsou schody, mohou způsobit ztrátu rovnováhy nebo kontroly nad řetězovou pilou.

• Při řezání větve, která je napnutá, je třeba dávat pozor na riziko zpětnéhoCS - 4 vrhu. Při uvolnění napnutí dřevěných vláken může větev při zpětném pohybu zasáhnout obsluhu a/nebo vymrštit řetězovou pilu mimo kontrolu ze strany obsluhy.

• Věnujte mimořádnou pozornost řezání křoví a mladých keřů. Jemné materiály mohou být zachyceny do ozubeného řetězu a mohou být vymrštěny ve směru, ve kterém se nacházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy.

• Řetězovou pilu přepravujte tak, že ji budete držet za čelní rukojeť, když je vypnutá, a budete ji udržovat v dostatečné vzdálenosti od vašeho těla. Při přepravě nebo odkládání řetězové pily je třeba pokaždé nasadit kryt vodicí lišty. Správné zacházení s řetězovou pilou sníží pravděpodobnost náhodného styku s pohyblivým ozubeným řetězem.

• Dodržujte pokyny týkající se mazání, napnutí řetězu a náhradního příslušenství. Nesprávně napnutý a namazaný řetěz se může buď přetrhnout, nebo zvýšit riziko zpětného vrhu.

• Udržujte rukojeti v suchém a čistém stavu, bez stop po oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly.

• Řežte výhradně dřevo. Nepoužívejte řetězovou pilu k neurčenému použití. Například: Nepoužívejte řetězovou pilu k řezání plastových materiálů, materiálů pro stavebnictví nebo materiálů, které nejsou dřevěné. Použití řetězové pily k operacím odlišným od určených může být příčinou vzniku nebezpečných situací.

• Dlouhodobé vystavení vibracím může způsobit zranění nebo neurovaskulární poruchy (známé také jako „Raynaudův fenomén" nebo „bílá ruka"), a to zejména u lidí s potížemi krevního oběhu. Příznaky se mohou týkat rukou, zápěstí a prstů a mohou se projevit ztrátou citlivosti, strnulostí, svěděním, bolestí, ztrátou barvy nebo strukturálními změnami pokožky. Tyto příznaky mohou být ještě výraznější při nízkých teplotách prostředí a/ nebo při nadměrném úchopu na rukojetích. Při výskytu příznaků je třeba snížit dobu používání stroje a obrátit se na lékaře.

• Je vhodné, aby operátoři motorových pil pro odvětvování, kteří pracují ve výškách s pomocí lana a řemenového postroje: – nikdy nepracovali sami; – pracovali s pomocí operátora na zemi, který byl náležitě zaškolen ohledně vhodných nouzových postupů; – byli před touto prací obecně zaškoleni ohledně technik bezpečného lezení a pracovních poloh; – byli kompletně vybaveni řemenovým postrojem, lany, plochými řemeny s koncovými podélnými otvory, karabinami a další doporučenou přídavnou bezpečnostní výbavou nebo jakýmkoliv jiným systémem, který zabrání pádu operátora a motorové pily.

• Před odložením zařízení po použití proveďte určené úkony čištění a údržby.

• Nevhodná údržba, použití nevyhovujících originálních náhradních dílů nebo změna bezpečnostních prvků může způsobit škody na zařízení a způsobit vážná zranění uživatele.

Ke zpětnému vrhu může dojít při doteku předmětu hrotem nebo koncovou částí vodicí lišty nebo při zpětném sevření dřeva a přivření ozubeného řetězu do řezané části. Dotek koncovou částí může v některých případech způsobit náhlou opačnou reakci a posunout vodicí lištu směrem nahoru a dozadu, směrem k obsluze. Sevření ozubeného řetězu v horní části vodicí lišty může posunout ozubený řetěz rychle dozadu, směrem k obsluze. První nebo druhá z uvedených reakcí může vyvolat ztrátu kontroly nad pilou a způsobit vážnou nehodu dané osoby. Nespoléhejte se výhradně na bezpečnostní prvky, které jsou součástí pily. Uživateli řetězové pily se vyplatí přijmout různá opatření na odstranění rizik nehod nebo zranění v průběhu řezacích prací. Zpětný vrh je výsledkem nesprávného použití nástroje a/ nebo nesprávného postupu nebo podmínek činnosti a lze mu předejít dodržováním vhodných, níže uvedených opatření:

• Držte pilu pevně oběma rukama, s palci a prsty kolem rukojetí řetězové pily, a uveďte vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného vrhu. Sílu zpětného vrhu může obsluha kontrolovat za předpokladu, že přijala příslušná opatření. Nedovolte uvést řetězovou pilu do činnosti.

• Nenatahujte ruce příliš daleko a neřežte nad úrovní výšky ramene. Přispívá to k zabránění nechtěného styku s koncovými částmi a umožňuje lepší kontrolu pily v nenadálých situacích.

• Používejte výhradně vodicí lišty a řetězy uvedené výrobcem. Nevhodné náhradní vodicí lišty a řetězy mohou být příčinou přetržení řetězu a/nebo zpětného vrhu.CS - 5

• Dodržujte pokyny výrobce, které se týkají ostření a údržby řetězové pily. Pokles úrovně hloubky může mít za následek zvýšený výskyt zpětného vrhu.

• Techniky použití elektrické řetězové pily (napájené z akumulátoru) Pokaždé dodržujte bezpečnostní upozornění a používejte techniky řezání, které jsou pro daný druh práce nejvhodnější, v souladu s pokyny a příklady uvedenými v návodu k použití.

• Bezpečný pohyb elektrické řetězové pily (napájené z akumulátoru) Pokaždé, když je třeba manipulovat se strojem nebo jej přepravovat, postupujte níže uvedeným způsobem: – vypněte motor, vyčkejte na zastavení řetězu a odpojte stroj od elektrického rozvodu; – nasaďte ochranný kryt vodicí lišty; – uchopte stroj výhradně za rukojeti a nasměrujte vodicí lištu v opačném směru vůči směru přepravy. Při přepravě stroje na vozidle je třeba stroj umístit a zajistit tak, aby nepředstavoval nebezpečí pro nikoho.

• Doporučení pro začátečníky Před realizací prvního skácení nebo odvětvení stromu je vhodné: – absolvovat specický výcvik pro použití zařízení tohoto druhu; – důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu; – nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání.

• Manipulace a správné použití elektrického nářadí s akumulátorem a) Před vložením akumulátoru se ujistěte, zda je zařízení vypnuté. Montáž akumulátoru do zapnutého elektrického zařízení může způsobit nehodu. b) Pro nabití akumulátorů používejte výhradně nabíječky akumulátorů doporučené výrobcem. Nabíječky akumulátorů jsou obvykle specické pro typ akumulátoru; při jejich použití s jinými typy hrozí riziko vzniku požáru. c) Používejte pouze specické akumulátory určené pro vaše nářadí. Použití jiných akumulátorů může způsobit zranění a riziko požáru. d) Nepoužívaný akumulátor skladujte v dostatečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit zkrat kontaktů. Zkrat mezi kontakty akumulátoru může způsobit hoření nebo požár. e) Akumulátor ve špatném stavu může způsobit únik kapaliny. Vyhněte se styku s kapalinou. V případě náhodného styku omyjte zasažené místo vodou. V případě vniknutí kapaliny do očí vyhledejte lékařskou pomoc. Kapalina uniklá z akumulátoru může způsobit podráždění kůže nebo vznik popálenin. f) Zkontrolujte, zda se akumulátor nachází v dobrém stavu a zda na něm nejsou viditelné znaky poškození. Nepoužívejte stroj s poškozeným nebo opotřebeným akumulátorem.

2.4 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Ochrana životního prostředí musí představovat významný a prioritní aspekt použití stroje ve prospěch občanského spolužití a prostředí, v němž žijeme.

• Vyvarujte se toho, abyste byli rušivým prvkem ve vztahu s vašimi sousedy. Stroj používejte výhradně v rozumné době (ne brzy ráno nebo pozdě večer, kdy byste tím mohli rušit i jiné osoby).

• Během pracovní činnosti se do prostředí dostává určité množství oleje potřebného pro mazání řetězu; používejte proto výhradně biodegradabilní oleje, specické pro tento druh použití. Použití minerálního oleje nebo oleje pro motory způsobí vážné škody na životním prostředí.

• Důkladně dodržujte místní normy pro likvidaci obalů, opotřebených součástí nebo jakéhokoli prvku se silným dopadem na životní prostředí; tento odpad nesmí být odhozen do běžného odpadu, ale musí být oddělen a odevzdán do příslušných sběrných středisek, která zajistí recyklaci materiálů.

• Důsledně dodržujte místní předpisy týkající se likvidace zbytkového materiálu.

• Při vyřazení stroje z provozu jej nenechávejte volně v přírodě, ale obraťte se na sběrné středisko, které je v souladu s platnými místními předpisy. Nevyhazujte elektrická zařízení do domovního odpadu. Podle Evropské směrnice 2012/19/EU o odpadu tvořeném elektrickými a elektronickými zařízeními a její aplikace v podobě národních norem musí být elektrická zařízení po skončení své životnosti odevzdána do sběru odděleně za účelem jejich eko-kompatibilní recyklace. Když se elektrická zařízení likvidují na smetišti nebo volně v přírodě, škodlivé látkyCS - 6 mohou proniknout do podzemních vod a dostat se do potravinového řetězce, čímž mohou poškodit vaše zdraví a zdravotní pohodu. Pro získání podrobnějších informací o likvidaci tohoto výrobku se obraťte na kompetentní organizaci, zabývající se ekologickou likvidací domovního odpadu, nebo na vašeho Prodejce. Po skončení životnosti akumulátorů proveďte jejich likvidaci a věnujte přitom pozornost našemu životnímu prostředí. Akumulátor obsahuje materiál, který je nebezpečný pro vás i pro životní prostředí. Je třeba jej odepnout a zlikvidovat samostatně ve sběrném středisku, které likviduje také akumulátory s ionty lithia. Separovaný sběr použitých výrobků a obalů umožňuje recyklaci materiálů a jejich opětovné použití. Opětovné použití recyklovaných materiálů pomáhá předcházet znečištění životního prostředí a snižuje poptávku po prvotních surovinách.

Toto zařízení je lesnickým zařízením, konkrétně se jedná o akumulátorovou odvětvovací motorovou pilu, která byla navržena pro prořezávání a odvětvování, které se provádí přímo na stromě. K hlavním částem stroje patří motor napájený z akumulátoru a vodicí lišta, která slouží k přenosu pohybu z motoru na ozubený řetěz, který slouží jako samotná pila. Obsluha drží stroj oběma rukama s použitím přední i zadní rukojeti a může ovládat hlavní ovládací prvky tak, že se bude neustále zdržovat v bezpečné vzdálenosti od řezacího zařízení.

3.1.1 Určené použití

Tento speciální druh motorové pily byl navržen speciálně pro prořezávání stromů, a proto ji musí používat pouze zaškolený pracovník obsluhy, který využívá bezpečnou a pozorně navrženou pracovní metodu. Tato motorová pila je určena výhradně pro prořezávání stromů, a to v souladu s výše uvedenými podmínkami. Obecně je navržena pro použití oběma rukama, přesně jako běžná motorová pila. Některé národní předpisy mohou omezovat její použití. Tento stroj byl navržen a vyroben pro: – prořezávání a odřezávání korun stromů s vysokým kmenem; – odřezávání keřů, kmenů nebo dřevěných trámů, jejichž průměr závisí na délce vodící lišty; – výhradní řezání dřeva; – použití jediným operátorem; – výhradní použití kvalikovanými pracovníky obsluhy, zaškolenými ohledně údržby stromů.

3.1.2 Nevhodné použití

Jakékoli jiné použití, které se liší od výše uvedených použití, může být nebezpečné a může způsobit ublížení na zdraví osob a/ nebo škody na majetku. Do nevhodného použití patří (například, ale nejen): – úprava živých plotů; – dřevorytectví; – rozřezávání palet, beden a obalů jako takových; – rozřezávání nábytku nebo čehokoli jiného, co by mohlo obsahovat hřebíky, šrouby nebo kovové díly jakéhokoli druhu; – provádění řeznických prací; – používání stroje pro řezání nedřevěných materiálů (plastové materiály, stavební materiály). – používání stroje v úloze páky ke zvedání, posouvání nebo členění předmětů; – používání stroje zajištěného na pevných držácích; – použití jiných střihacích zařízení než jsou uvedeny v tabulce „Technické parametry“. Nebezpečí vážného zranění a ublížení na zdraví; – používání stroje více než jednou osobou. DŮLEŽITÁ INF.   Nevhodné použití stroje bude  mít za následek propadnutí záruky a odmítnutí  jakékoliv odpovědnosti ze strany Výrobce,  přičemž všechny náklady, které vyplývají  ze škod nebo ublížení na zdraví samotného  uživatele nebo třetích osob, ponese uživatel.

3.1.3 Druhy uživatelů

Toto zařízení je určeno k použití operátory vyškolenými pro údržbu stromů.

3.2 VÝSTRAŽNÉ SYMBOLY

Na stroji jsou uvedeny různé symboly (obr. 2). Jejich funkcí je připomenout obsluze chování, které je třeba dodržovat, aby jej používala s potřebnou pozorností a opatrností. Význam jednotlivých symbolů:CS - 7 Upozornění! Před použitím stroje si přečtěte pokyny. Upozornění! Tento stroj se v případě nesprávného použití může stát nebezpečným pro uživatele i pro jiné osoby. Nebezpečí! Používejte chrániče sluchu, ochranné brýle a ochrannou přilbu. Používejte ochranné rukavice a ochrannou obuv s protiskluzovou podrážkou! Nebezpečí! Nevystavujte dešti ani vlhkosti. Nebezpečí zpětného rázu (kick back)! Zpětný ráz vyvolává náhlý a nekontrolovatelný pohyb motorové pily směrem k obsluze. Vždy pracujte bezpečně. Používejte řetězy vybavené bezpečnostními články řetězu, které omezují zpětný ráz. Upozornění! Nikdy nedržte při práci stroj pouze jednou rukou! Stroj uchopte pevně do obou rukou, abyste umožnili dokonalé ovládání stroje a snížili riziko zpětného rázu. Nebezpečí! Oblečte si ochranný oděv. Tato motorová pila je vhodná výhradně pro pracovníky obsluhy zaškolené pro údržbu stromů (viz návod). DŮLEŽITÁ INF.   Poškozené výstražné štítky  nebo výstražné štítky, které již nejsou čitelné,  je třeba vyměnit. Požádejte o nové štítky ve  vašem autorizovaném servisním středisku.

3.3 IDENTIFIKAČNÍ ŠTÍTEK

Na identikačním štítku jsou uvedeny tyto údaje (obr. 1):

1. Úroveň akustického výkonu

2. Označení shody CE

3. Měsíc / Rok výroby

7. Název a adresa Výrobce

9. Délka vodicí lišty

Přepište identikační údaje stroje na příslušná místa na štítku, který je uveden na zadní straně obalu. DŮLEŽITÁ INF.   Identifikační údaje uvedené  na identifikačním štítku výrobku uvádějte  pokaždé, když se obrátíte na autorizovanou dílnu. DŮLEŽITÁ INF.   Příklad prohlášení o shodě  se nachází na posledních stranách návodu.

Stroj je složen z několika základních částí, které plní následující funkce (obr. 1):: A. Motor: dodává pohyb střihacímu zařízení. B. Přední rukojeť: nosná rukojeť, která se nachází v čelní části motorové pily. Drží se levou rukou. C. Zadní rukojeť: nosná rukojeť, která se nachází v zadní části motorové pily. Drží se pravou rukou. Nacházejí se zde hlavní ovládací prvky pro přidávání plynu. D. Přední ochranný kryt ruky: ochranné zařízení, které se nachází mezi přední rukojetí a ozubeným řetězem a slouží k ochraně ruky před zraněním v případě, že by došlo k jejímu sklouznutí z rukojeti. Tento ochranný kryt se používá jako zařízení pro aktivaci brzdy řetězu. E. Úchytný bod: úchytné zařízení, které umožňuje připevnění motorové pily k lanu nebo řemenu, a to za účelem jejího uchycení prostřednictvím karabin k postroji obsluhy; F. Vodicí lišta: slouží jako nosný i vodicí prvek ozubeného řetězu. G. Ozubený řetěz: prvek určený pro řezání, který je tvořen unášecími články, vybavenými malými noži, nazvanými „zuby“, a bočními spoji, které jsou spojeny pomocí nýtů. H. Zachycovač řetězu: bezpečnostní prvek, který zabraňuje nekontrolovaným pohybům ozubeného řetězu v případě jeho přetržení nebo uvolnění.

I. Zubová opěrka: zařízení nainstalované

naproti montážnímu bodu vodicí lišty, které při styku se stromem nebo kmenem slouží jako opora. J. Ochranný kryt zubové opěrky: ochranný kryt zubové opěrky, který se používá během manipulace, přepravy nebo skladování stroje. Před zahájením pracovní činnosti je třeba tento kryt sejmout. K. Ochranný kryt vodicí lišty: ochranný kryt řetězové pily na vodicí liště,CS - 8 který se používá během manipulace, přepravy nebo skladování stroje. L. Akumulátor (není-li dodán spolu se strojem,  viz. odst. 15.1. „volitelné příslušenství“): zařízení, které dodává elektrický proud do nástroje; jeho parametry a pokyny k použití jsou popsány ve specickém návodu. M. Nabíječka akumulátoru (pokud není  dodaná se strojem, viz odst. 15.2 „volitelné  příslušenství“): zařízení, které se používá k nabíječka akumulátoru. K dispozici jsou dva modely nabíječky akumulátoru: M1 (rychlé nabíjení akumulátoru); M2 (standardní nabíjení akumulátoru). N. Vak na uložení akumulátoru (příslušenství dostupné na vyžádání, odst. 15.4): zařízení, které umožní uložit akumulátor. O. Připojovací kabel: kabel, který umožní připojit stroj k vaku na uložení akumulátoru. P. Simulátor akumulátoru (příslušenství dostupné na vyžádání, odst. 15.5): Zařízení, které, pokud je zapojené ke krytu stroje, umožní použití vaku na uložení akumulátoru.

Bezpečnostní pokyny, jimiž je třeba se řídit během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Z přepravních a skladovacích důvodů některé části stroje nejsou sestaveny přímo ve výrobním závodě. Pro jejich uvedení do provozu je třeba rozbalit jednotlivé části a namontovat je dle následujících pokynů. Rozbalení a dokončení instalace musí být provedené na pevném a rovném povrchu s dostatečným prostorem pro pohybování stroje a obalů, a to vždy s použitím vhodných nástrojů. Nepoužívejte stroj dříve, než provedete pokyny uvedené v kapitole „MONTÁŽ“.

4.1 KOMPONENTY PRO MONTÁŽ

V obalu se nacházejí také komponenty pro montáž, uvedené v následující tabulce: Vodicí lišta vybavena příslušným krytem Ozubený řetěz Klíč Dokumentace

1. Opatrně otevřete obal a dávejte pozor,

abyste nepoztráceli součásti.

2. Přečtěte si dokumentaci, která se nachází

v krabici, včetně tohoto návodu.

3. Vyjměte z krabice všechny

nenamontované součásti.

4. Vyjměte stroj z krabice.

5. Krabici a obaly zlikvidujte v

souladu s místní legislativou.

Při každé manipulaci s vodicí lištou a řetězem používejte silné pracovní rukavice. Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nenarušili bezpečnost a účinnost stroje; v případě pochybností se obraťte na Prodejce. Všechny uvedené úkony provádějte po vyjmutí akumulátoru. Před montáží vodicí lišty se ujistěte, že není zařazena brzda řetězu (odst. 5.4).

1. S použitím klíče z výbavy odšroubujte

matici (obr. 3.A) a odmontujte ochranný kryt řetězu (obr. 3.B), aby se umožnil přístup k hnací řetězce a k uložení vodicí lišty.

2. Namontujte vodící lištu (obr. 4.A)

zasunutím závrtného šroubu (obr. 4.B) do drážky (obr. 4.C) a zatlačte ji směrem k zadní části těla stroje.

3. Zkontrolujte, zda se kolík napínáku

řetězu (obr. 4.D) správně zasunul do příslušného otvoru ve vodicí liště; v opačném případě vhodně zasáhněte šroubovákem na šroubu napínáku řetězu (obr. 4.E) až do úplného zasunutí kolíku.

4. Nakloňte stroj kvůli usnadnění uložení

řetězu kolem řetězky (obr. 5).

5. Namontujte řetěz (obr. 6.A) kolem

hnací řetězky (obr. 6.B) a podél vedení vodicí lišty (obr. 6.C), dbejte přitom, aby byl zachován směr posuvu. Směr posuvu řetězu

6. Je-li hrot vodicí lišty vybaven vodicí pastorku,

dbejte, aby se unášecí články řetězu správně zasunuly do prostorů v pastorku (obr. 7).

7. Namontujte zpět ochranný kryt (obr.

8.A) bez úplného utažení matice.

8. Prostřednictvím šroubu napínáku

řetězu (obr. 9.A) napněte řetěz až do dosažení správného napnutí řetězu (obr. 10) (odst. 6.1.3).CS - 9

9. Přidržte vodící lištu nadzvednutou a

utáhněte na doraz matici ochranného krytu použitím klíče z výbavy (obr. 11.A).

4.3 VYBAVENÍ VAKU NA ULOŽENÍ

AKUMULÁTORU (JE-LI K DISPOZICI) Vak na uložení akumulátoru se dodává již složený (obr. 1.N) a je možné jej odpojit od pomocných popruhů (obr. 12) a přesunovat ručně. Vak na uložení akumulátoru uvolněte stlačením dvou horních tlačítek (obr. 12.A). Přihrádky na akumulátory jsou umístěny na obou stranách vaku (obr. 13) Na pravé straně vaku se nacházejí tyto části: kabelová přechodka (obr.

• zásuvka USB k nabíjení jiných zařízení (např. mobilních telefonů) (obr. 14.C) Aby se zabránilo uvolnění kabelu, na obou stranách a v zadní části se nacházejí přechody, přes které je vedený napájecí kabel.

(ZAPÍNACÍ / VYPÍNACÍ PRVEK) Stisknutím tohoto tlačítka (obr. 15.A) se zapíná a vypíná elektrický obvod zařízení a rozsvěcuje se odpovídající LED (obr. 15.B).

• Jedna LED je rozsvícená: elektrický obvod stroje je zapnutý. Stroj je připraven k použití.

• Obě LED jsou rozsvícené: zařízení je v činnosti.

• Zhasnuté kontrolky: elektrický obvod stroje je vypnutý (VYP.). DŮLEŽITÁ INF.   Během přesunů  nikdy nedržte prst na tlačítku, aby  se zabránilo náhodným spuštěním. Ikona „Upozornění“ (obr. 15.C) se rozsvítí v případě poruchy zařízení (přečtěte si tabulku pro identikaci závad, odst. 14).

5.2 PÁKA K OVLÁDÁNÍ PLYNU

Umožňuje uvést do chodu řetěz. Použití páky ovládání plynu (obr. 16.A) je možné pouze v případě, že bude současně stisknuta i pojistná páka plynu (obr. 16.B). Sekací zařízení se zastaví automaticky po uvolnění páky ovládání plynu.

5.3 POJISTNÁ PÁKA PLYNU

Pojistná páka plynu (obr. 16.B) umožňuje použití páky ovládání plynu (obr. 16.A).

Jedná se o bezpečnostní brzdný systém, který zablokuje pohyb řetězu v případě pohybů dozadu (zpětných rázů) během pracovní činnosti. Ke zpětným rázům dochází následkem nevhodného dotyku hrotu vodicí lišty s prudkým pohybem vodicí lišty nahoru, v jehož důsledku ruka narazí do předního ochranného krytu (obr. 1.D). Pro vyřazení brzdy řetězu je třeba provést její manuální odblokování. Zařazená brzda řetězu. Zařazení brzdy řetězu se provádí zatlačením předního ochranného krytu ruky úplně dopředu. Vyřazená brzda řetězu. Vyřazení brzdy řetězu se provádí potažením předního ochranného krytu ruky úplně dozadu, směrem k tělu stroje, dokud neucítíte cvaknutí. V případě, že brzda řetězu nepracuje správně, nepoužívejte stroj a obraťte se na svého Prodejce za účelem potřebné kontroly.

Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. DŮLEŽITÁ INF.   Pokyny pro motor  a akumulátor (je-li součástí) naleznete  v příslušných návodech.CS - 10

Před zahájením pracovní činnosti je nezbytné provést některé kontrolní a jiné úkony pro zajištění maximální účinnosti a bezpečnosti práce.

6.1.1 Kontrola akumulátoru

Zakupte si akumulátor s kapacitou vhodnou pro provozní potřeby a proveďte úplné nabití podle pokynů uvedených v návodu k akumulátoru. Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

• Před každým použitím: – zkontrolujte stav nabití akumulátoru podle pokynů uvedených v návodu k akumulátoru.

6.1.2 Doplnění oleje pro mazání řetězu

Před použitím stroje proveďte doplnění oleje pro mazání řetězu. Ohledně způsobu doplnění oleje a souvisejících opatření si přečtěte odst. 7.3.

6.1.3 Kontrola napnutí řetězu

Proveďte všechny uvedené úkony při vypnutém motoru. Použijte silné pracovní rukavice. Zkontrolujte napnutí řetězu. Řetěz je správně napnutý, když se při jeho uchopení v polovině vodicí lišty nedostanou unášecí články ven z vedení (obr. 10). Při napínání řetězu:

1. povolte matici ochranného krytu

prostřednictvím klíče z výbavy;

2. prostřednictvím šroubu napínáku

řetězu (obr. 9.A) napínejte řetěz až do dosažení správného napnutí;

3. přidržte vodící lištu nadzvednutou a

utáhněte na doraz matici ochranného krytu použitím klíče z výbavy (obr. 11.A). Nepracujte s uvolněným řetězem, abyste nevyvolávali nebezpečné situace v případě uvolnění řetězu z vedení vodicí lišty. DŮLEŽITÁ INF.   Během prvního období  použití (nebo po výměně řetězu) je třeba častěji  provádět kontrolu z důvodu usednutí řetězu.

6.1.4 Použití vaku (je-li k dispozici)

1. Vložte akumulátor do jedné z přihrádek

ve vaku na uložení akumulátoru (obr.

13) tak, že ho zatlačíte na doraz,

dokud neuslyšíte kliknutí, při kterém dojde k zajištění akumulátoru a k zapnutí elektrického kontaktu;

2. Připojte kabel k příslušné zásuvce

vaku (obr. 14.A) a otáčejte jím, dokud neuslyšíte kliknutí, při kterém dojde k zajištění akumulátoru a k zapojení elektrického kontaktu;

3. nastavte popruhy a zapněte

postroj vpředu (obr. 17).

6.2 BEZPEČNOSTNÍ KONTROLY

Proveďte bezpečnostní kontroly a zkontrolujte, zda výsledky odpovídají informacím uvedeným v tabulkách. Bezpečnostní kontroly proveďte před každým použitím. Každodenní kontrolu stroje proveďte před každým použitím, po pádu nebo po jiných nárazech z důvodu identikace podstatných škod nebo vad.

6.2.1 Celková bezpečnostní kontrola

Předmět Výsledek Rukojeti a ochranné kryty Čisté, suché, bez stop oleje a mazacího tuku, správně a pevně uchycené ke stroji. Šrouby na stroji a na noži Řádně utažené (nepovolené) Průchody chladicího vzduchu Neucpané Vodicí lišta Je namontována správně Řetěz Nabroušený, nepoškozený a neopotřebený, namontovaný a správně napnutý. Ochranné kryty Neporušené, nepoškozené. Akumulátor Žádné poškození jeho pláště a žádný průsak tekutinyCS - 11 Stroj Žádné stopy po poškození nebo opotřebení Páka ovládání plynu, pojistná páka Páky se musí pohybovat volně a nenásilně. Zkušební uvedení do činnosti Žádná poruchová vibrace. Žádný neobvyklý zvuk

6.2.2 Funkční zkouška stroje

Úkon Výsledek Vložte akumulátor do jeho uložení (odst. 7.2.3). Stiskněte pojistné tlačítko. Musí se rozsvítit modré světlo (zapnutý elektrický obvod) a řetěz se nesmí pohybovat. Nepoužívejte zařízení, když se řetěz pohybuje; v tomto případě je třeba se obrátit na vašeho Prodejce. Použijte páku ovládání plynu (bez stisknutí pojistné páky plynu). Páka ovládání plynu zůstane zablokována. Stiskněte pojistné tlačítko plynu a použijte páku ovládání plynu. Páky se musí pohybovat volně a nenásilně. Řetěz se pohybuje. Uvolněte páku ovládání plynu nebo stiskněte pojistné tlačítko. Páka se musí automaticky a rychle vrátit do neutrální polohy. Musí dojít k zastavení řetězu. KONTROLA

činnosti (odst. 6.4)

ovládání plynu, aby se řetěz udržel v pohybu, a posuňte dopředu přední ochranný kryt ruky použitím hřbetu levé ruky (odst. 5.4)

okamžitému zastavení řetězu. Po zastavení řetězu uvolněte páku plynu a vyřaďte brzdu řetězu (odst. 5.4). Když se kterýkoli z výsledků odlišuje od informací uvedených v následujících tabulkách, nepoužívejte stroj! Obraťte se na středisko servisní služby za účelem provedení potřebných kontrol a případné opravy.

Motorová pila musí být vybavena plochým řemenem s koncovými podélnými otvory, který je vhodný pro připojení k řemenovému postroji obsluhy.

1. Připevněte plochý řemen s koncovými

podélnými otvory na úchytný bod (obr. 18.A) v zadní části motorové pily.

2. Použijte karabiny vhodné pro umožnění

nepřímého (prostřednictvím plochého řemenu s koncovými podélnými otvory) a přímého (na úchytném bodu motorové pily) připevnění motorové pily k postroji řemenu obsluhy.

3. Ujistěte se, že je elektrický obvod

vypnutý (zhasnutá světla) (obr. 15.B).

4. Ujistěte se, že je zařazená

brzda řetězu (odst. 5.4).

5. Podejte stroj obsluze, která

se nachází na stromě. Ujistěte se, že je motorová pila při podávání obsluze, která pracuje na stromě, připojena bezpečným způsobem a ujistěte se, že je připevněna k řemenovému postroji před jejím odepnutím z použité výbavy, a to za účelem jejího zvedání.

6. Zajistěte motorovou pilu o specický

úchytný bod na postroji obsluhy (obr. 19). Úchytné body mohou být středové (přední nebo zadní)nebo boční: – tam, kde je to možné, připojte motorovou pilu k zadnímu středovému bodu (obr. 18.A), abyste zabránili kolizi s lany pro lezení a pro nesení hmotnosti na zádech obsluhy (obr. 20). POZNÁMKA   Možnost přímého  připevnění motorové pily k řemenovému  postroji snižuje riziko poškození výbavy  během pohybů kolem stroje.  Když je motorová pila připevněna k postroji, musí být vždy udržována ve vypnutém stavu. DŮLEŽITÁ INF.   Během přesunu motorové  pily z jednoho úchytného bodu na druhý se  před odepnutím z předchozího úchytného bodu  ujistěte, že je stroj zajištěn v nové poloze.CS - 12

6.4 UVEDENÍ DO PROVOZU

6.4.1 Uvedení do provozu s akumulátorem

1. Odložte ochranný kryt vodicí lišty

(obr. 1.K) a ochranný kryt zubové opěrky (obr. 1.J) (je-li součástí).

2. Ujistěte se, že se vodicí lišta a řetěz se

nedotýkají terénu ani jiných předmětů.

3. Vložte akumulátor správně do jeho

přihrádky (obr. 21.B) (odst. 7.2.3).

4. Stiskněte pojistné tlačítko

(modré světlo) (obr. 15.A).

5. Použijte pojistnou páku plynu (obr. 16.B)

a páku ovládání plynu. (obr. 16. A).

6.4.2 Uvedení do provozu se simulátor

akumulátoru (je-li k dispozici)

1. Odložte ochranný kryt vodicí lišty

(obr. 1.K) a ochranný kryt zubové opěrky (obr. 1.J) (je-li součástí).

2. Ujistěte se, že se vodicí lišta či řetěz

nedotýkají terénu ani jiných předmětů.

3. Správně vložte simulátor akumulátoru

do jeho přihrádky na stroji (obr. 21.P).

4. Připojte připojovací kabel k simulátoru

akumulátoru (obr. 21.O).

5. Pomocí voliče vyberte akumulátor,

který se má zaktivovat (obr. 14.B).

6. Stiskněte pojistné tlačítko

(modré světlo) (obr. 15.A).

7. Použijte pojistnou páku plynu (obr. 16.B)

a páku ovládání plynu. (obr. 16. A).

6.5 PRACOVNÍ ČINNOST

Před realizací prvního skácení nebo odvětvení stromu je vhodné: – absolvovat specický výcvik pro použití zařízení tohoto druhu; – důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu; – nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání. Při použití stroje postupujte níže uvedeným způsobem:

• Před aktivací ovládání plynu vždy vyřaďte z činnosti brzdu řetězu.

• Během práce se musí stroj vždy držet pevně oběma rukama, s levou rukou na přední rukojeti a pravou rukou na zadní rukojeti, bez ohledu na to, zda je stroj obsluhován levákem nebo pravákem. V případě zablokování řetězu během práce okamžitě zastavte stroj. POZNÁMKA   Během práce je  akumulátor chráněn proti úplnému  vybití   ochranným zařízením, které  vypne stroj a zablokuje jeho činnost.

6.5.1 Kontroly, které je třeba provádět

během pracovní činnosti

6.5.1.a Kontrola napnutí řetězu

Během práce je řetěz vystaven postupnému prodloužení, a proto je třeba opakovaně kontrolovat jeho napnutí (odst. 6.1.3).

6.5.1.b Kontrola přitékání oleje

DŮLEŽITÁ INF.   Nepoužívejte  stroj bez mazání! Při příležitosti kontroly přitékání oleje se ujistěte, zda je správně umístěna vodicí lišta a řetěz. Nastartujte motor (odst. 6.4) a zkontrolujte, zda je olej rozprostřen po řetězu označeným způsobem (obr. 22).

6.6.1 Odvětvování stromu

Ujistěte se, že se v prostoru, kam budou větve padat, nenacházejí žádné předměty ani osoby. Při pracích prořezávání ve výšce, s pomocí lana a řemenového postroje důsledně dodržujte pokyny uvedené v odst. 6.7.

1. Postavte se z opačné strany vůči

větvi, kterou hodláte odříznout.

2. Začněte od spodních větví a

postupujte směrem k nejvyšším.

3. Proveďte první zářez zespodu směrem

nahoru (obr. 23.A). Dokončete odvětvování řezáním shora dolů, v souladu s uvedeným obrázkem (obr. 23.B).CS - 13

DŮLEŽITÁ INF.   Když dvě nebo více osob  současně provádí operace rozřezání a kácení,  uvedené operace by se měly provádět v  odlišných prostorách, oddělených bezpečnostní  vzdáleností, která se rovná nejméně 2,5násobku  výšky káceného stromu. Nekácejte stromy  v případě, že existuje riziko ohrožení osob,  nárazu do elektrického vedení nebo způsobení  jakékoli materiální škody. V případě, že strom  přijde do styku s vedením rozvodu elektrické  energie, je vhodné to okamžitě oznámit  podniku odpovědnému za danou síť. Před zahájením kácení: – vezměte v úvahu přirozený sklon stromu, část s většími větvemi a směr větru, abyste vyhodnotili způsob, jak bude strom padat; – odstraňte ze stromu nečistoty, kameny, kusy kůry, hřebíky, kovové spoje a dráty; – uvolněte prostor kolem stromu a najděte si stabilní místo, abyste měli při kácení pevný postoj; – připravte si vhodné únikové cesty, zbavené překážek; únikové cesty musí být připraveny přibližně pod úhlem 45° ve směru opačném vůči směru padání stromu (obr. 24) a musí umožnit obsluze, aby se vzdálila do bezpečného prostoru, který se nachází ve vzdálenosti rovnající se přibližně 2,5násobku výšky káceného stromu; – Zdržujte se na horní straně terénu, na který se pravděpodobné odkutálí nebo dopadne strom po skácení.

• Zářez ve spodní části

2. Proveďte vodorovný zářez do 1/3 průměru

stromu, kolmo na směr pádu (obr. 25.A).

• Zadní zářez vedoucí ke skácení

1. Proveďte zadní zářez vedoucí ke

skácení na úrovni nejméně 5 cm nad vodorovným zářezem (obr. 26.B).

2. Proveďte zadní zářez vedoucí ke skácení

tak, aby zůstal dostatek dřeva, které bude sloužit jako „závěs“ (obr. 26.C). Dřevo závěsu zabrání zkroucení stromu a jeho pádu v nesprávném směru. Neprovádějte řezy vedoucí závěsem.

3. Bez vytažení vodicí lišty postupně snižujte

tloušťku závěsu, dokud strom nespadne.

4. Když existuje riziko, že strom nespadne

v požadovaném směru, nebo kdyby se mohl převážit dozadu a ohnout ozubený řetěz, zastavte řezání ještě před dokončením zadního řezu vedoucího ke skácení a použijte dřevěné, plastové nebo hliníkové klíny (obr. 27. D) k otevření řezu. Údery kladivem na klíny zajistěte pád stromu podél požadované čáry pádu.

5. Když strom začne padat, vyjměte

stroj z řezu a zastavte jeho chod (odst. 6.9), uložte jej na zem a přejděte po určené únikové stezce. Je třeba dávat pozor na pád větví z výšky a dále je třeba dávat pozor, kam stoupáte.

6.6.3 Odvětvení stromu

Odvětvení znamená odstranění větví pokáceného stromu. Dávejte pozor na opěrné body větve na terénu, na možnost jejího napružení, na směr, kterým se může větev vymrštit během řezání, a na možnou nestabilitu stromu po odříznutí větve. Při odvětvování je třeba ponechat spodní, největší větve kvůli opoře kmene na zemi. Odstraňte malé větve jediným tahem (obr. 28.A). Je lépe řezat napnuté větve a postupovat směrem zespodu nahoru, aby se zabránilo ohnutí řetězové pily (obr. 28.B).

6.6.4 Rozřezání kmene

Rozdělit znamená rozřezat kmen po jeho délce. Důležité je ujistit se, že je váš postoj pevný a že je vaše hmotnost rovnoměrně rozdělena na obě nohy. Dle možností nadzvedněte kmen a podepřete jej větvemi, dalšími kmeny nebo špalky. Rozřezání kmene stromu je usnadněno použitím zubové opěrky (obr. 1.I):

1. Zapíchněte zubovou opěrku do kmene

a opřením motorové pily o zubovou opěrku proveďte se strojem pohyb ve tvaru půloblouku, který umožní vodicí liště vniknout do dřeva (obr. 29);

2. zopakujte uvedený úkon tolikrát,

kolikrát bude třeba, a změňte přitom opěrný bod zubové opěrky.

• Kmen uložený na zemi Když se kmen uloží tak, že se opírá po celé své délce, bude se řezat shora (horní dělení) (obr. 30.A). – Nařízněte kmen přibližně do poloviny jeho průměru, otočte jej a dokončete řezání z opačné strany.CS - 14

• Kmen opřený pouze na jednom konci Když je kmen opřený pouze na jednom konci: – odřežte 1/3 průměru zespodu (spodní dělení) (obr. 31.A); – poté je třeba provést závěrečný řez, a to tak, že budete provádět horní dělení, dokud nedojdete k prvnímu řezu (obr. 31.B).

• Kmen opřený na obou koncích Když je kmen opřený na obou koncích: – odřežte 1/3 průměru počínaje horní částí (horní dělení) (obr. 32.A); – poté je třeba provést závěrečný řez, a to tak, že budete provádět dělení spodních 2/3, dokud nedojdete k prvnímu řezu (obr. 32.B).

• Kmen na svahu Při dělení kmene na svahu je třeba, abyste se nacházeli na horní straně (obr. 33). Během uvedeného úkonu, když se dokončuje řez, je třeba z důvodu udržování kontroly snížit tlak na řezání, aniž by se povoloval úchop rukojetí stroje. Je třeba zabránit tomu, aby se stroj dostal do styku se zemí.

DŮLEŽITÁ INF.   Tato kapitola popisuje  pracovní postupy pro snížení rizika ublížení  na zdraví motorovými pilami, které slouží  k prořezávání při práci ve výškách, s  pomocí lana a řemenového postroje.  Nepovažuje se za náhradu formálního zaškolení.  Základní pokyny poskytnuté v příloze představují  pouze příklady správného použití. Je vhodné  vždy dodržovat národní zákony a předpisy.

6.7.1 Použití motorové pily dvěma rukama

Použití motorové pily dvěma rukama umožňuje: – mít motorovou pilu pevně uchopenou v případě zpětného rázu; – kontrolu motorové pily, která umožňuje snížit pravděpodobnost styku s lany pro lezení a s tělem obsluhy; – zaujmout bezpečnou pracovní polohu, která umožňuje vyhnout se ztrátě kontroly, která by mohla vést ke styku s motorovou pilou (neúmyslný pohyb během činnosti motorové pily). Pro umožnění uchopení motorové pily oběma rukama platí základní pravidlo, podle kterého se obsluha musí při práci s motorovou pilou vždy snažit zaujmout bezpečnou polohu: – na úrovni boků pro řezání ve vodorovném směru nebo. – na úrovni sluneční pleteně pro řezání ve svislém směru.

• Když obsluha pracuje v blízkosti svislých kmenů, s omezenou boční sílou, která působí na pracovní polohu, pro uchování bezpečné pracovní polohy stačí dobré opření.

• Když se obsluha vzdálí od kmene, boční síly se zvýší a tudíž je zapotřebí, je zrušit nebo je potlačit jedním z níže uvedených postupů: – přesměrovat hlavní lano prostřednictvím přídavného kotvícího bodu; – použít plochý řemen s koncovými podélnými otvory, seřizovatelný přímo z postroje v přídavném kotvícím bodě (obr. 34);

• Dosažení dobrého opření v pracovní poloze může být usnadněno použitím dočasné konzoly, vytvořené z kruhového třmene, do kterého lze vložit chodidlo. (obr. 35).

6.7.2 Použití motorové pily jednou rukou

Nepracujte jednou rukou, když se nacházíte v nestabilní poloze nebo když upřednostníte motorovou pilu před ruční pilou pro řezání hrotů větve s malým průměrem. Motorová pila pro prořezávání musí být používaná jednou rukou pouze když:

• obsluha nedokáže zaujmout takovou pracovní polohu, která mu umožňuje používat obě ruce,

• je zapotřebí zachovat (udržet) si vlastní polohu s použitím jedné ruky,

• je zapotřebí provést řez, který vyžaduje úplné prodloužení (natažení) horní končetiny obsluhy, mimo čáry těla obsluhy (obr. 36). Obsluha nikdy nesmí:

• řezat s prostorem zpětného rázu, který odpovídá hrotu vodící lišty motorové pily;

• „držet a řezat“ řezané části;

• pokoušet se uchopit padající části.

6.8 RADY PRO POUŽITÍ

DŮLEŽITÁ INF.   Zastavte stroj  (odst. 6.9) během přesunů mezi  jednotlivými pracovními prostory. V případě zablokování řetězu během práce okamžitě zastavte stroj.CS - 15 Když během prořezávání ve výšce (prováděného s pomocí lana a řemenového postroje) dojde k zaseknutí motorové pily, obsluha musí:

1. ihned zastavit stroj;

2. uchytit jej bezpečným způsobem na

část větve mezi řezem a kmenem nebo na lano oddělené od nástroje;

3. dle potřeby vytáhnout motorovou pilu z

provedeného řezu nadzvednutím větve;

4. dle potřeby použít ruční pilu nebo druhou

motorovou pilu pro uvolnění zaseknuté motorové pily, a to provedením řezu ve vzdálenosti minimálně 30 cm od zaseknuté motorové pily. Řezy pro její uvolnění je třeba provést směrem ke hrotu větve (tj. mezi zaseknutou motorovou pilou a hrotem větve, a ne mezi kmenem a zaseknutou motorovou pilou). Tímto způsobem se zabrání unášení motorové pily spolu s částí větve, která je odřezaná, což by vedlo k další komplikaci situace.

Pro zastavení stroje:

1. Uvolněte páku ovládání plynu (obr. 16.A).

2. Stiskněte pojistné tlačítko a vypněte

elektrický obvod (zhasnuté světlo) (obr. 15.A). Po uvolnění páky ovládání plynu je třeba několik sekund na zastavení ozubeného řetězu. Vždy stroj vypněte: – během přesunů mezi jednotlivými pracovními prostory. Během přesunů nikdy nedržte prst na pojistném tlačítku, aby se zabránilo náhodným spuštěním.

6.10.1 Po použití s akumulátorem

1. Vyjměte akumulátor z jeho uložení (obr.

vodicí lišty (obr. 1.K);

3. před umístěním stroje v jakémkoli

prostředí nechte vychladnout motor;

4. povolte upevňovací matici vodicí lišty za

účelem uvolnění napnutí řetězu (odst. 6.1.3);

5. důkladně vyčistěte stroj od prachu a

úlomků a odstraňte z řetězu jakékoli zbytky pilin nebo nánosů oleje (odst. 7.4);

6. zkontrolujte, zda žádné součásti nejsou

uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky.

6.10.2 Po použití se simulátorem

akumulátoru (je-li k dispozici)

1. Otočte volič vaku pro uložení

akumulátoru do polohy „OFF“ (obr. 14.B);

2. vyjměte simulátor akumulátoru

ze stroje (obr. 37.P);

3. vytáhněte vak na uložení akumulátoru;

4. odpojte připojovací kabel od

simulátoru akumulátoru (obr. 37.O) a od vaku (obr. 14.A);

5. vyjměte akumulátor z vaku (obr. 38.B)

vodicí lišty (obr. 1.K);

7. před umístěním stroje do jakéhokoliv

prostoru nechte motor vychladnout;

8. povolte upevňovací matici

vodicí lišty za účelem uvolnění napnutí řetězu (odst. 6.1.3);

9. důkladně vyčistěte stroj od prachu a

úlomků a odstraňte z řetězu jakékoli zbytky pilin nebo nánosů oleje (odst. 7.4);

10. zkontrolujte, zda žádné součásti nejsou

uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky. DŮLEŽITÁ INF.   Vyjměte akumulátor  (odst. 7.2.2) a nasaďte ochranný kryt vodicí  lišty pokaždé, když se stroj nepoužívá  nebo když je ponechán bez dozoru.

Bezpečnostní pokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Důsledně dodržujte uvedené pokyny, abyste se vyhnuli vážným rizikům a nebezpečím. Před provedením jakékoli kontroly, čištění nebo údržby/seřizování na stroji:

• Vyčkejte na zastavení řetězu.

• Vyjměte akumulátor z jeho uložení.

• Nasaďte ochranný kryt vodicí lišty s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na řetězu.

• Počkejte, až motor dostatečně vychladne.

• Přečtěte si příslušné pokyny.

• Používejte vhodný oděv, pracovní rukavice a ochranné brýle.CS - 16

• Intervaly údržby a jednotlivé úkony jsou shrnuty v tabulce „Tabulka údržby“. Níže uvedená tabulka má za úkol vám pomoci při udržování účinnosti a bezpečnosti vašeho stroje. Jsou v ní uvedeny základní úkony a interval, po kterém má být každý z nich proveden. Proveďte příslušný úkon podle toho, který ze dvou termínů pro provedení údržby nastane jako první.

• Použití neoriginálních náhradních dílů a příslušenství a/nebo jejich nesprávná montáž by mohly mít negativní dopad na činnost a na bezpečnost stroje. Výrobce odmítá jakoukoli odpovědnost v případě nehody, ublížení na zdraví osob a škod na majetku, způsobených uvedenými výrobky.

• Originální náhradní díly jsou dodávány dílnami servisní služby a autorizovanými prodejci. DŮLEŽITÁ INF.   Všechny úkony údržby  a seřizování, které nejsou popsány v tomto  návodu, musí být provedeny vaším Prodejcem  nebo Specializovaným střediskem.

7.2.1 Výdrž akumulátoru

Výdrž akumulátoru je podmíněna zejména: a. faktory prostředí, které způsobují vyšší spotřebu energie: – kácení příliš velkých stromů a stromů s příliš velkými větvemi; b. chování obsluhy, kterému by se bylo třeba vyhnout: – časté zapínání a vypínání během pracovní činnosti; – použití nevhodné techniky střihání vzhledem k plánované pracovní činnosti (odst. 6.6, odst. 6.7); Pro optimalizaci autonomie akumulátoru je vždy vhodné:

• řezat dřevo, když je suché;

• použít co nejvhodnější techniku s ohledem na pracovní činnost, která má být provedena. V případě, kdy chcete použít stroj pro delší pracovní doby, než dovoluje standardní akumulátor, je třeba:

• zakoupit druhý standardní akumulátor a okamžitě vyměnit vybitý akumulátor a to bez ohrožení plynulosti použití,

7.2.2 Vyjmutí a nabití akumulátoru

1. Stiskněte zajišťovací tlačítko umístěné

na akumulátoru na stroji (obr. 37.A) nebo na akumulátoru na vaku (obr. 38.A) (je-li k dispozici)

2. vyjměte akumulátor ze stroje (obr. 37.B)

nebo z vaku na uložení akumulátoru (obr. 38.B) (je-li k dispozici);

3. vložte akumulátor (obr. 39.A) do jeho uložení

v nabíječce akumulátoru (obr. 39.B);

4. Připojte nabíječku akumulátoru do zásuvky

elektrické (obr. 39.C) sítě s napětím odpovídajícím napětí uvedenému na štítku.

5. Proveďte kompletní nabití akumulátoru

podle pokynů uvedených v návodu k akumulátoru/nabíječce akumulátorů. POZNÁMKA   Akumulátor je vybaven  ochranou, která zabrání jeho nabití,  když se hodnota teploty nenachází  v rozsahu od 0 do 45 °C. POZNÁMKA Akumulátor může být nabit  kdykoli, a to i částečně, bez rizika poškození.

7.2.3 Zpětná montáž akumulátoru

do stroje Po dokončení nabíjení:

1. Odepněte akumulátor (obr. 40.A) z

jeho uložení v nabíječce akumulátoru (zabraňte jeho dlouhodobému udržování ve stavu nabíjení po nabití);

2. Odpojte nabíječku akumulátorů

od elektrické sítě (obr. 40.B);

3. Vložte akumulátor do příslušného

sídla na stroji (obr. 21.B) nebo do některé z přihrádek ve vaku na uložení akumulátoru (obr. 13) (je-li k dispozici);

4. zatlačte akumulátor na doraz,

dokud neuslyšíte kliknutí, při kterém dojde k zajištění akumulátoru a k zapojení elektrického kontaktu.

POZNÁMKA   V blízkosti uzávěru  nádrže na olej řetězu (obr. 41. A) se  nachází níže uvedený symbol: Nádrž na olej řetězu DŮLEŽITÁ INF.   Používejte výhradně  specifický olej pro motorové pily nebo  adhezní olej pro motorové pily. Nepoužívejte  olej s obsahem nečistot, abyste nezanesli  filtr v nádržce a abyste zabránili trvalému  poškození olejového čerpadla.CS - 17 Použití oleje dobré kvality je základem pro dosažení účinného mazání řezného ústrojí pily; použitý nebo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty. DŮLEŽITÁ INF.   Nikdy neuvádějte do  činnosti řetěz bez dostatečného množství  oleje, aby nedošlo k poškození motorové  pily a k ohrožení bezpečnosti. Zkontrolujte množství oleje v motorové pile prostřednictvím indikátoru hladiny oleje (obr. 41.B). Když je hladina oleje nízká, doplňte olej dle níže uvedeného postupu:

1. Odšroubujte a sejměte uzávěr

(obr. 41.A) z nádrže na olej.

2. Nalijte olej do nádrže a zkontrolujte

jeho hladinu prostřednictvím příslušného indikátoru (obr. 41.B).

3. Ujistěte se, že se během plnění

nedostanou do nádrže nečistoty.

4. Nasaďte zpět uzávěr a zašroubujte jej.

7.4.1 Čištění stroje a motoru

Po ukončení každé pracovní činnosti důkladně očistěte stroj od prachu a úlomků.

• Abyste snížili riziko požáru, udržujte stroj, zejména motor, bez zbytků listí, větví nebo přebytečného mazacího tuku.

• Po každém použití vyčistěte stroj čistým hadrem, navlhčeným v neutrálním čisticím prostředku.

• Odstraňte jakoukoli stopu vlhkosti jemným a suchým hadrem. Vlhkost může způsobit riziko zásahu elektrickým proudem.

• Nepoužívejte agresivní čisticí prostředky ani rozpouštědla pro čištění plastových součástí nebo rukojetí.

• Nepoužívejte proud vody a zabraňte namočení motoru a elektrických komponentů.

• Aby se zabránilo přehřátí a poškození motoru nebo akumulátoru, vždy se ujistěte, že jsou mřížky pro nasávání chladicího vzduchu čisté a že nejsou ucpané nečistotami.

7.4.2 Čištění řetězu

Po každém použití odstraňte z řetězu všechny zbytky pilin nebo nánosů oleje. V případě výrazného znečištění nebo nalepení živice odmontujte řetěz a na několik hodin jej uložte do nádoby se specickým čisticím prostředkem. Poté jej opláchněte čistou vodou a před jeho zpětnou montáží na stroj jej ošetřete vhodným antikorozním sprejem.

7.5 ZACHYCOVAČ ŘETĚZU

Před každým použitím zkontrolujte stav zachycovače řetězu (obr. 1.H) a v případě, že je poškozen, jej uveďte do bezchybného stavu.

Před každodenním použitím odmontujte ochranný kryt (odst. 4.2), odmontujte vodicí lištu a zkontrolujte, zda mazací otvory stroje (obr. 42.A) a vodicí lišty (obr. 42.B) nejsou ucpané.

7.7 UPEVŇOVACÍ MATICE A ŠROUBY

• Udržujte dotažení matic a šroubů, abyste si mohli být stále jisti bezpečným fungováním stroje.

• Pravidelně kontrolujte, zda jsou rukojeti řádně upevněny.

U vašeho Prodejce nechte jednou měsíčně zkontrolovat neporušenost kovového pásu, který obepíná buben spojky. Pás musí být vyměněn, když je opotřebován nebo zdeformován.

8.2 HNACÍ ŘETĚZKA ŘETĚZU

Pravidelně nechte u vašeho Prodejce zkontrolovat stav řetězky a nahraďte ji v případě, že její opotřebení překročí přijatelné mezní hodnoty. Nenasazujte nový řetěz na opotřebenou řetězku a opačně.

8.3 ÚDRŽBA OZUBENÉHO ŘETĚZU

Z bezpečnostních důvodů a ve snaze o zachování účinnosti je velmi důležité, aby byly řezací zařízení řádně nabroušené. Při každé manipulaci s vodicí lištou a řetězem používejte silné pracovní rukavice. Nabroušení řetězu je potřebné, když: – Mají piliny podobu prachu. – Řezání vyžaduje použití větší síly. – Řez není přímočarý.CS - 18 – Dochází ke zvýšení vibrací. Když řetěz není dostatečně nabroušen, zvýší se riziko zpětného rázu (kick back). DŮLEŽITÁ INF.   Doporučuje se svěřit  nabroušení řetězu specializovanému  centru, protože se provádí s použitím  příslušných zařízení, která zajišťují  minimální odstranění materiálu a konstantní  nabroušení všech řezných zubů.

8.3.1 Výměna ozubeného řetězu

Řetěz je třeba vyměnit, když: – se délka řezného břitu sníží na 5 mm nebo méně; – se nadměrně zvýší vůle spojovacích článků na nýtech; – je řezání pomalé a opakovaná broušení jej nezlepšují; je řetěz opotřebený. DŮLEŽITÁ INF.   Po výměně řetězu  je třeba provádět kontrolu jeho napnutí  častěji z důvodu usednutí řetězu.

8.4 ÚDRŽBA VODICÍ LIŠTY

POZNÁMKA   Všechny operace týkající  se vodicí lišty jsou práce, které ke své  dokonalé realizaci vyžadují specifické  znalosti a použití příslušných zařízení;  proto z bezpečnostních důvodů požádejte  o jejich provedení vašeho Prodejce. Abyste zabránili nesouměrnému opotřebení vodicí lišty, je vhodné ji pravidelně obracet. Pro udržení účinnosti vodicí lišty:

1. namažte příslušnou stříkačkou (není součástí

výbavy) ložiska vodicí řetězky (je-li součástí);

2. vyčistěte drážku vodicí lišty příslušnou

škrabkou (není součástí výbavy) (obr. 43.A);

3. vyčistěte mazací otvory (obr. 43.B);

4. plochým pilníkem odstraňte otřepy z

boků a vyrovnejte případné nerovnosti mezi vodícími drážkami.

8.4.1 Výměna vodicí lišty

Vodicí lištu je třeba vyměnit, když: – je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna); – je vnitřní stěna vodicí drážky opotřebena natolik, že naklání řetěz na bok.

Když je třeba stroj uskladnit:

1. vyjměte akumulátor z jeho

uložení a nechte jej nabít;

2. nasaďte ochranný kryt vodicí lišty;

3. Počkejte, až motor dostatečně vychladne.

4. proveďte vyčištění (odst. 7.4).

5. Zkontrolujte, zda žádné součásti nejsou

uvolněné nebo poškozené. V případě potřeby vyměňte poškozené komponenty a utáhněte povolené šrouby a svorníky nebo se obraťte na autorizované servisní středisko.

– v suchém prostředí; – chráněn před povětrnostními vlivy; – na místě, které není přístupné dětem. – před uskladněním stroje se ujistěte, že jste vyjmuli klíče a odložili nářadí použité při údržbě.

9.2 SKLADOVÁNÍ AKUMULÁTORU

Akumulátor je třeba uchovávat ve stínu, v chladu a v prostředích bez výskytu vlhkosti. POZNÁMKA   V případě delší nečinnosti  nabijte akumulátor každé dva měsíce,  aby se prodloužila jeho životnost.

10. MANIPULACE A PŘEPRAVA

Při příležitosti každé manipulace se strojem, jeho zvedání, přepravě nebo naklánění:

• Vyčkejte na zastavení řetězu.

• vyjměte akumulátor z jeho uložení a nechte jej nabít;

• nasaďte ochranný kryt vodicí lišty;

• Počkejte, až motor dostatečně vychladne.

• použijte silné pracovní rukavice;

• uchopte stroj výhradně za rukojeti a nasměrujte vodicí lištu v opačném směru vůči směru přepravy. Při přepravě stroje na kamionu je třeba:

• zajistěte vhodně stroj lany nebo řetězy.

• umístěte stroj tak, aby nepředstavoval pro nikoho nebezpečí;CS - 19

11. SERVISNÍ SLUŽBA A OPRAVY

Tento návod poskytuje veškeré pokyny, potřebné pro obsluhu stroje a pro správnou základní údržbu, kterou může provádět uživatel. Všechny úkony seřizování a údržby, které nejsou popsány v tomto návodu, musí být provedeny vaším Prodejcem nebo Specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedení potřebných prací při současném zachování původní bezpečnostní úrovně stroje. Úkony prováděné u neautorizovaných organizací nebo úkony prováděné nekvalikovaným personálem způsobí propadnutí jakékoli formy záruky a jakékoli povinnosti nebo odpovědnosti Výrobce.

• Opravy a údržbu v záruce mohou provádět výhradně autorizované servisní dílny.

• Autorizované servisní dílny používají výhradně originální náhradní díly. Originální náhradní díly a příslušenství byly vyvinuty specicky pro dané stroje.

• Neoriginální náhradní díly a příslušenství nejsou schváleny a jejich použití způsobí propadnutí záruky.

• Doporučuje se svěřit stroj jednou ročně autorizované servisní dílně za účelem provedení údržby, servisu a kontroly bezpečnostních zařízení.

12. ZÁRUČNÍ PODMÍNKY

Záruka se vztahuje na všechny vady materiálu a na výrobní vady. Uživatel bude muset pozorně sledovat všechny pokyny dodané v přiložené dokumentaci. Záruka se nevztahuje na škody způsobené:

• Chybějícím seznámením s průvodní dokumentací.

• Použitím neoriginálních náhradních dílů.

• Použitím příslušenství, které nebylo dodáno nebo schváleno výrobcem. Záruka se dále nevztahuje na:

• Běžné opotřebení spotřebních materiálů jako řezací zařízení a pojistné šrouby.

• Běžné opotřebení. Kupující je chráněn vlastními národními zákony. Práva kupujícího vyplývající z vlastních národních zákonů nejsou nijak omezena touto zárukou.

Úkon údržby Interval Odstavec Poprvé Následně každých STROJ Kontrola všech upevnění - Před každým použitím 7.7 Bezpečnostní kontroly / Ověření funkčnosti ovládacích prvků - Před každým použitím 6.2 Kontrola zachycovače řetězu - Před každým použitím 7.5 Celkové vyčištění a kontrola - Po každém použití 7.4 Čištění řetězu - Po každém použití 7.4.2 Kontrola mazacích otvorů stroje a vodicí lišty - Před každým použitím 7.6 Kontrola kovového pásu brzdy řetězu - 1krát měsíčně 8.1 * Kontrola hnací řetězky řetězu - 1krát měsíčně 8.2 * Údržba řetězu - - 8.3 * Údržba vodicí lišty - - 8.4 Doplnění hladiny oleje pro mazání řetězu - Před každým použitím 7.3

• Úkony, které musí být provedeny vaším Prodejcem nebo autorizovaným Střediskem servisní službyCS - 20

1. Při stisknutí pojistného

tlačítka nedojde k rozsvícení modrého podsvícení Chybí akumulátor nebo není správně vložený Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3)

2. Při stisknutí pojistného

tlačítka nedojde k rozsvícení modrého podsvícení a rozsvítí se ikona „Upozornění“ Vybitý akumulátor Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2).

3. Při stisknutí pojistného

tlačítka během stisknutí páky ovládání plynu a pojistné páky plynu nedojde k uvedení motoru do chodu a rozsvítí se ikona „Upozornění“. Nesprávný postup při startování Postupujte podle pokynů (viz odst. 6.4)

4. Zastavení motoru během

pracovní činnosti Akumulátor není správně vložený Ujistěte se, že je akumulátor správně umístěn (odst. 7.2.3) Poškozený stroj Nepoužívejte stroj, Vyjměte akumulátor a Obraťte se na Středisko servisní služby.

5. Motor se zastaví během

pracovní činnosti a pojistné tlačítko bliká Vybitý akumulátor Zkontrolujte stav nabití akumulátoru a dle potřeby jej dobijte (odst. 7.2.2).

6. Při stisknutí pojistného

tlačítka plynu a použití páky ovládání plynu se řetěz netočí Příliš napnutý řetěz Obnovte správné napnutí řetězu (odst. 6.1.3). Problémy s vodicí lištou a řetězem Zkontrolujte, zda se řetěz pohybuje volně a zda vedení vodicí lišty nejsou deformována (odst. 8.3, 8.4). Poškozený stroj. Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.

7. Dochází k přehřívání řetězu

na koncové části vodicí lišty a k úniku kouře. Příliš napnutý řetěz Obnovte správné napnutí řetězu (odst. 6.1.3). Nádrž na mazací olej je prázdná. Doplňte mazací olej do nádrže (odst. 7.3).

8. Činnost motoru je

nepravidelná nebo chybí výkon při zátěži Problémy s vodicí lištou a řetězem Zkontrolujte, zda se řetěz pohybuje volně a zda vedení vodicí lišty nejsou deformována.

Byl použit nekvalitní olej Při vychladlém motoru vypusťte nádrž, vyčistěte samotnou nádrž i potrubí čisticím prostředkem a vyměňte olej. Ucpané mazací otvory Vyčistěte mazací otvory (kap. 7.6)CS - 21

10. Stroj zasáhl cizí předmět.

Poškození nebo povolené součásti. Zastavte stroj (kap. 6.9). Zkontrolujte případná poškození. Zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte. Nechte provést kontroly, výměny nebo opravy v autorizovaném servisním středisku.

11. Nadměrný hluk a/

nebo vibrace během pracovní činnosti Povolené nebo poškozené součásti Zastavte stroj, vyjměte akumulátor a: – zkontrolujte vzniklé škody; – zkontrolujte, zda některé součásti nejsou uvolněné, a dle potřeby je utáhněte; – zajistěte opravu poškozených součástí nebo jejich výměnu za součásti s obdobnými charakteristikami.

12. Ze stroje vychází během

jeho použití kouř Poškozený stroj Nepoužívejte stroj. Okamžitě zastavte stroj, vyjměte akumulátor a obraťte se na Středisko servisní služby.

13. Autonomie akumulátoru

je nedostatečná Náročné podmínky použití s vyšším proudovým odběrem Proveďte optimalizaci použití (odst. 7.2.1) Nedostačující akumulátor s ohledem na provozní nároky Použijte druhý akumulátor nebo akumulátor s vyšším výkonem (odst. 7.2.1) Pokles kapacity akumulátoru Zakupte si nový akumulátor

14. Nabíječka akumulátoru

neprovádí nabíjení akumulátoru Akumulátor není správně vložen do nabíječky akumulátoru Zkontrolujte, zda je vložení správné (odst. 7.2.2) Nevhodné podmínky prostředí Proveďte nabití v prostředí s vhodnou teplotou (viz návod k akumulátoru / nabíječce akumulátoru) Znečištěné kontakty Očistěte kontakty Chybí napětí pro nabíječku akumulátoru Zkontrolujte, zda je zástrčka řádně zasunuta a zda je v zásuvce elektrické sítě proud Vadná nabíječka akumulátoru Proveďte výměnu s použitím originálního náhradního dílu Pokud problém přetrvává, nahlédněte do návodu akumulátoru/nabíječky akumulátoru. Když problémy přetrvávají i po aplikaci výše uvedených řešení, obraťte se na vašeho Prodejce.CS - 22

K dispozici jsou akumulátory různé kapacity, aby bylo možné se přizpůsobit různým provozním nárokům. (Obr. 44). Seznam akumulátorů homologovaných pro tento stroj je uveden v tabulce „Technické parametry“.

15.2 NABÍJEČKA AKUMULÁTORU

Zařízení, které se používá pro nabití akumulátoru (obr. 45).

V „Tabulce pro správnou kombinaci vodicí lišty a řetězu“ jsou uvedeny všechny možné kombinace vodicí lišty s řetězem. Stejná tabulka poskytuje také údaje o řetězech a vodicích homologovaných lištách pro každý stroj. V úloze náhradních dílů používejte výhradně vodicí lišty a řetězy uvedené v tabulce. Použití neschválených kombinací může způsobit vážná ublížení na zdraví a škody na stroji. Vzhledem k tomu, že aplikace a použití vodicí lišty a řetězu představují úkony prováděné uživatelem zcela dle jeho vlastního uvážení, ponese také odpovědnost za následné škody jakéhokoli druhu, které by mohly vyplývat z těchto úkonů. V případě pochybností nebo nedostatečné znalosti specičnosti každé vodící lišty je třeba se obrátit na svého prodejce nebo na specializované zahradnické středisko.

15.4 VAK NA ULOŽENÍ AKUMULÁTORU

Zařízení, které umožňuje uložení dvou akumulátorů a dodává elektrický proud potřebný na provoz stroje. Dodává se s kabelem pro připojení ke stroji (obr. 1.O) a voličem (obr. 14.B), který umožňuje výběr jednoho ze dvou akumulátorů (poloha „1“ a „2“) a přepnutí do stavu „OFF“.

15.5 SIMULÁTOR AKUMULÁTORU

Zařízení, které, je-li zasunuto do úložného prostoru stroje, umožňuje použití batohu s akumulátorem.DA - 1 ADVARSEL!: LÆS INSTRUKTIONSBOGEN OMHYGGELIGT IGENNEM, FØR DU TAGER DENNE MASKINE I BRUG. Opbevares til eventuel senere brug.

4. odspojite spojni kabel sa

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

Akumulátorová řetězová odvětvovací motorová pila a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: akumulátor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

Skladen je z določili direktiv :
