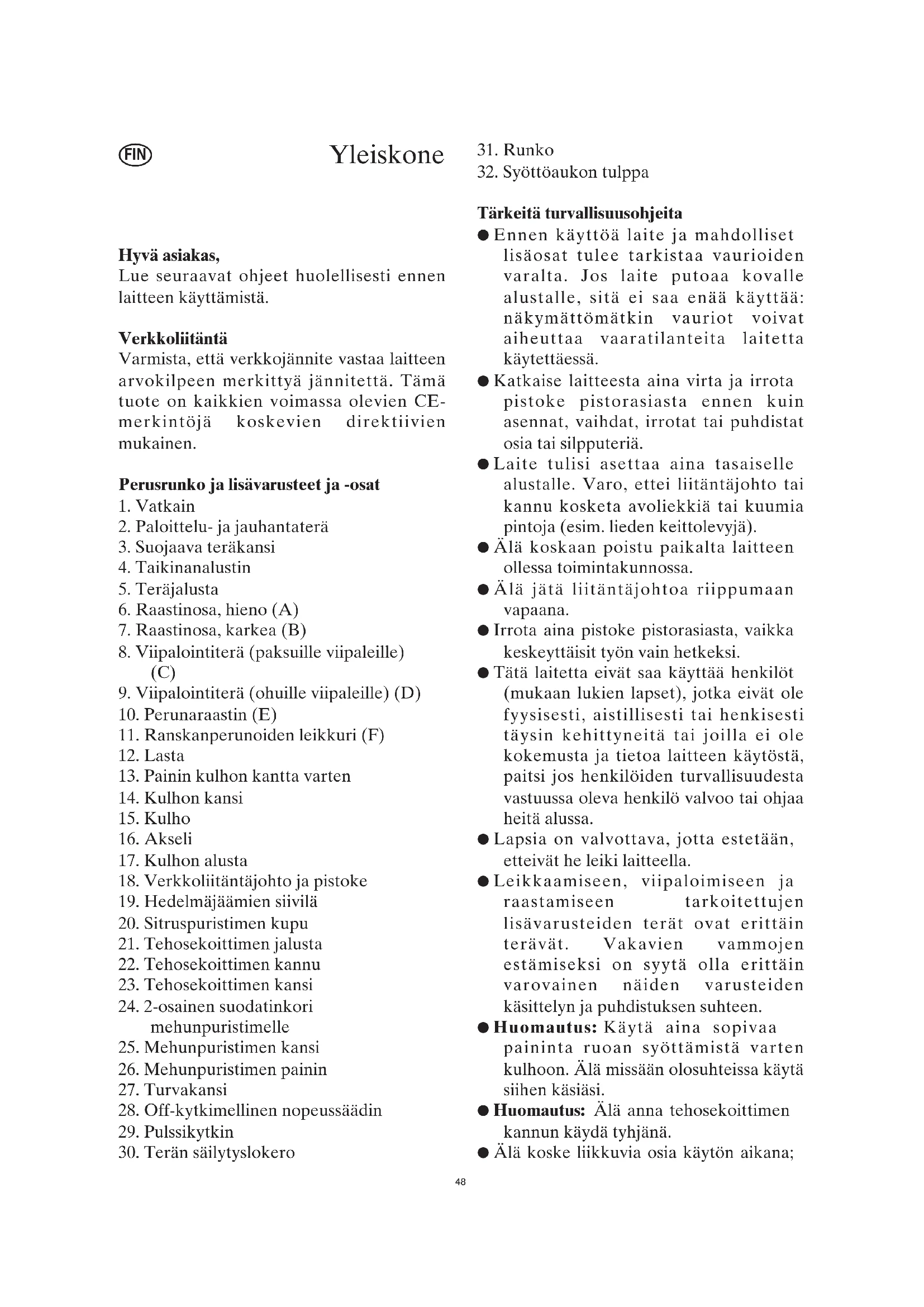

KÄYTTÖOHJE KM 3887 SEVERIN

2. Paloittelu- ja jauhantaterä

3. Suojaava teräkansi

8. Viipalointiterä (paksuille viipaleille)

9. Viipalointiterä (ohuille viipaleille) (D)

10. Perunaraastin (E)

11. Ranskanperunoiden leikkuri (F)

18. Verkkoliitäntäjohto ja pistoke

19. Hedelmäjäämien siivilä

20. Sitruspuristimen kupu

21. Tehosekoittimen jalusta

22. Tehosekoittimen kannu

23. Tehosekoittimen kansi

24. 2-osainen suodatinkori

28. Off-kytkimellinen nopeussäädin

30. Terän säilytyslokero

32. Syöttöaukon tulppa

Tärkeitä turvallisuusohjeita ● Ennen käyttöä laite ja mahdolliset lisäosat tulee tarkistaa vaurioiden varalta. Jos laite putoaa kovalle alustalle, sitä ei saa enää käyttää: näkymättömätkin vauriot voivat aiheuttaa vaaratilanteita laitetta käytettäessä. ● Katkaise laitteesta aina virta ja irrota pistoke pistorasiasta ennen kuin asennat, vaihdat, irrotat tai puhdistat osia tai silpputeriä. ● Laite tulisi asettaa aina tasaiselle alustalle. Varo, ettei liitäntäjohto tai kannu kosketa avoliekkiä tai kuumia pintoja (esim. lieden keittolevyjä). ● Älä koskaan poistu paikalta laitteen ollessa toimintakunnossa. ● Älä jätä liitäntäjohtoa riippumaan vapaana. ● Irrota aina pistoke pistorasiasta, vaikka keskeyttäisit työn vain hetkeksi. ● Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), jotka eivät ole fyysisesti, aistillisesti tai henkisesti täysin kehittyneitä tai joilla ei ole kokemusta ja tietoa laitteen käytöstä, paitsi jos henkilöiden turvallisuudesta vastuussa oleva henkilö valvoo tai ohjaa heitä alussa. ● Lapsia on valvottava, jotta estetään, etteivät he leiki laitteella. ● Leikkaamiseen, viipaloimiseen ja raastamiseen tarkoitettujen lisävarusteiden terät ovat erittäin terävät. Vakavien vammojen estämiseksi on syytä olla erittäin varovainen näiden varusteiden käsittelyn ja puhdistuksen suhteen. ● Huomautus: Käytä aina sopivaa paininta ruoan syöttämistä varten kulhoon. Älä missään olosuhteissa käytä siihen käsiäsi. ● Huomautus: Älä anna tehosekoittimen kannun käydä tyhjänä. ● Älä koske liikkuvia osia käytön aikana;

FINse saattaa olla erittäin vaarallista. ● Varmista aina kun tehosekoittimen kannua ei käytetä, että turvakansi on kiinnitettynä oikein tehosekoittimen jalustan päälle. ● Laitetta tulee käyttää vain valmistajan toimittamien varusteiden kanssa ja käyttöohjeiden kuvaamaan tarkoitukseen. ● Kytke aina laite pois päältä, irrota pistoke pistorasiasta ja odota, että moottori on kokonaan pysähtynyt - ennen kannen avaamista, - lisälaitteita kiinnitettäessä ja irrotettaessa, - jos laitteessa on vikaa, - käytön jälkeen, - laitetta puhdistettaessa. ● Kun irrotat pistokkeen pistorasiasta, älä vedä liitäntäjohdosta; tartu aina pistokkeeseen. ● Jos laite vahingoittuu väärinkäytön seurauksena tai siksi, että annettuja ohjeita ei ole noudatettu, valmistaja ei vastaa aiheutuneista vahingoista. ● Laite on tarkoitettu ainoastaan kotitalouskäyttöön eikä sitä tule käyttää kaupallisiin tarkoituksiin. ● Turvallisuusmääräykset vaativat, että sähkölaitteen saa korjata ja liitäntäjohdon uusia ainoastaan sähköalan ammattilainen. Näin vältytään vaarallisilta tilanteilta. Jos laite vaatii huoltoa tai korjausta, lähetä se huoltoliikkeeseemme. Osoitteen löydät tämän käyttöohjeen liitteestä. Käyttö: Yleistä

Poista kaikki pakkausmateriaali.

Kaikki varusteet ja lisäosat on puhdistettava jaksossa Laitteen puhdistus ja huolto kuvatulla tavalla, ennen kuin laitetta käytetään ensimmäisen kerran.

Kiinnitä ensin tarvittava lisälaite.

Huom. Tässä laitteessa on 3 turvakytkintä, ja se voidaan kytkeä sähköverkkoon vain silloin, kun käyttöön valitut lisälaitteet on kiinnitetty ja lukittu asianmukaisesti.

Katkaise virta laitteesta käytön jälkeen (nopeussäätimen asento “O”) ja odota, kunnes moottori on pysähtynyt täysin ennen lisälaitteiden vaihtamista tai irrottamista. A. Paloitteleminen/jauhaminen ja sekoittaminen

Aseta turvakansi tehosekoittimen jalustan päälle ja lukitse se vastapäivään kiertämällä.

Kiinnitä kulho ja sovita paloittelu- /jauhantaterä akselille siten, että teräkokoonpano koskettaa melkein kulhon pohjaa. Varoitus: Tartu terään vain sen kahvasta. Terät ovat erittäin teräviä.

Aseta kansi kulhon päälle ja lukitse paikalleen vastapäivään kiertämällä. Kannessa oleva nuolimerkki tulee kohdistaa rungossa olevan pisteen kanssa.

Turvallisuussyistä on käytettävä paininta aina, kun ruoka-aineita syötetään syöttösuppiloon. Painimen tulee pysyä paikallaan käytön aikana. Säädöt a) Paloitteleminen/jauhaminen Aineet Nopeus ja Kesto virtakytkimen asento Liha Max ja Pulse 10-20 s Sipuli 4 – 6 ja Pulse 10-20 s Pähkinöitä 9 – Max ja Pulse 10-20 s Porkkana 6 – Max ja Pulse 10-20 s Kala 1 – Max ja Pulse 10-20 s b) Sekoittaminen

Kulho täytetään enintään 1 litra kylmää nestettä (esim. keittoa). Käynnistä sekoittaminen aina nopeudella 1 ja lisää nopeutta tarpeen mukaisesti. 49B. Taikinan alustaminen

Aseta turvakansi tehosekoittimen jalustan päälle ja lukitse se vastapäivään kiertämällä.

Kiinnitä kulho ja sovita taikinanalustin akselille siten, että se koskettaa melkein kulhon pohjaa.

Aseta kansi kulhon päälle ja lukitse paikalleen vastapäivään kiertämällä. Kannessa oleva nuolimerkki tulee kohdistaa rungossa olevan pisteen kanssa.

Turvallisuussyistä on käytettävä paininta aina, kun ruoka-aineita syötetään syöttösuppiloon. Painimen tulee pysyä paikallaan käytön aikana. Huomautus:

Laita ainekset kulhoon: 1 taikinakiloa varten tarvitaan noin 600 g jauhoja ja 400 ml vettä. Taikinaa valmistettaessa laite ei saa käydä kuin korkeintaan 20 sekuntia kerrallaan, jonka jälkeen sen pitää antaa jäähtyä 2 minuutin ajan. Säädöt

Aloita alustaminen virtakytkimen ollessa asennossa 1. Kun taikina on sitkistynyt, jatka alustamista nopeudella

Taikina on valmista, kun se on muotoutunut palloksi. C. Vatkaus (emulgointi)

Aseta turvakansi tehosekoittimen jalustan päälle ja lukitse paikalleen vastapäivään kiertämällä.

Kiinnitä kulho ja sovita vatkain akselille siten, että se koskettaa melkein kulhon pohjaa.

Aseta kansi kulhon päälle ja lukitse paikalleen vastapäivään kiertämällä. Kannessa oleva nuolimerkki tulee kohdistaa rungossa olevan pisteen kanssa.

Turvallisuussyistä on käytettävä paininta aina, kun ruoka-aineita syötetään syöttösuppiloon. Painimen tulee pysyä paikallaan käytön aikana. Säädöt

Käynnistä toimenpide aina nopeudella 1 ja lisää nopeutta tarpeen mukaisesti.

Kun valmistat majoneesia tai vatkaat kermaa, suositellaan suurempaa nopeutta.

Varoitus: Älä käytä vatkainta taikinan tai muun sitkeän aineen valmistukseen. D. Viipaloiminen ja silppuaminen

Aseta turvakansi tehosekoittimen jalustan päälle ja lukitse paikalleen vastapäivään kiertämällä.

Aseta tarvittava lisäosa teräjalustalle.

Jotta viipalointi- tai raastinosa asennetaan oikein, sen täytyy olla samantasoinen levyn pinnan kanssa.

Kiinnitä kulho ja sovita teräjalusta akselille siten, että akselin jatke koskettaa melkein kulhon pohjaa.

Aseta kansi kulhon päälle ja lukitse paikalleen vastapäivään kiertämällä. Kannessa oleva nuolimerkki tulee kohdistaa rungossa olevan pisteen kanssa.

Turvallisuussyistä on käytettävä paininta aina, kun ruoka-aineita syötetään syöttösuppiloon. Painimen tulee pysyä paikallaan käytön aikana.

Kytke aina laitteeseen virta, ennen kuin syötät ruoka-aineita syöttösuppiloon.

Älä laita laitteeseen ruokaa 1 kg enempää. Kun käsittelet suurempia määriä, tyhjennä kulho säännöllisesti. 50Toiminnot ja käyttöasetukset Leikkuriosa Toiminto Nopeus Raastin, hieno raastaminen/ 4 - 6 hieno (A) suikalointi (esim. kaali, porkkanat, selleri) Raastin, karkea raastaminen/ 4 - 6 karkea (B) suikalointi (esim. kyssäkaali, juuret) Viipalointiterä paksujen viipaleiden 4 - 6 (paksut leikkaaminen (esim. viipaleet) (C) kurkku, porkkana, peruna) Viipalointiterä ohuiden viipaleiden 4 - 6 (ohuet leikkaaminen (esim. viipaleet) (D) vihannesviipaleet, perunalastut) Perunaraastin (E) perunoiden 4 - 6 raastaminen (esim. perunapannukakkuja varten) Ranskanperunoiden ranskalaisten 4 - 6 leikkuri (F) perunoiden leikkaus Huomautus: Sopivan lisäosan valintaa helpottaa se, että leikkaus- ja raastinosien päällä olevat kirjainmerkinnät löytyvät myös taulukosta. E. Sitruspuristin

Aseta turvakansi tehosekoittimen jalustan päälle ja lukitse paikalleen vastapäivään kiertämällä.

Sijoita hedelmäjäämien siivilä kulhoon ja lukitse kiertämällä siivilää vastapäivään.

Kiinnitä puristimen kupu akselille.

Voit puristaa 1 litran hedelmämehua ennen kuin kulho on tyhjennettävä (pese hedelmät ja puolita ne ennen puristamista).

Kun käsittelet suuria määriä, tyhjennä siivilä säännöllisesti. Käyttöasetus

Aseta nopeussäädin Min-asentoon. F. Mehupuristin

Aseta turvakansi tehosekoittimen jalustan päälle ja lukitse paikalleen vastapäivään kiertämällä.

Kiinnitä kulho ja aseta 2-osainen suodatinkori akselille.

Aseta mehupuristimen kansi kulhon päälle ja lukitse se vastapäivään kiertämällä. Kannessa oleva nuolimerkki tulee kohdistaa rungossa olevan pisteen kanssa.

Turvallisuussyistä on käytettävä paininta aina, kun ruoka-aineita syötetään syöttösuppiloon. Painimen tulee pysyä paikallaan käytön aikana.

Syötä laitteen käynnissäolon aikana valmistellut hedelmäpalat alas suppiloon ja paina niitä kevyesti alaspäin painimen avulla.

Varoitus: Liiallinen voimankäyttö saattaa aiheuttaa moottorin tai lisäosan vaurioitumisen.

Suurempien hedelmä- ja vihannesmäärien käsittelyn aikana suodatinkori ja mehuastia on tyhjennettävä aika ajoin. Käyttöasetus

Aseta nopeussäädin Max-asentoon. G. Tehosekoitin

Irrota turvakansi tehosekoittimen jalustasta ja avaa se lukituksesta myötäpäivään kiertämällä.

Aseta kulhon päälle kansi ja lukitse se vastapäivään kiertämällä.

Aseta tehosekoittimen kannu jalustalle ja lukitse se vastapäivään kiertämällä.

Laita ainekset kannuun, aseta sitten tehosekoittimen kansi sen päälle ja lukitse se vastapäivään kiertämällä.

Aineksia voidaan lisätä käytön aikana irrottamalla pieni tulppa tehosekoittimen kannesta. Se avataan kiertämällä sitä myötäpäivään.

Kytke toimenpiteen jälkeen laitteesta virta, irrota tehosekoittimen kannu kiertämällä sitä myötäpäivään ja nosta se pois.

Varoitus: Älä anna tehosekoittimen käydä 51kuivana (eli ilman aineksia).

Maksimi täyttömäärä: 1 litra nestettä tai 300 g hedelmiä tai 250 ml jääpaloja Säädöt

Pehmeille hedelmille ja vihanneksille sopiva nopeusasetus on valittava väliltä 2 ja Max.

Valitse Max-nopeus kovempia hedelmiä ja vihanneksia varten.

Käytä aina pulssikytkintä jään murskaamiseen.

Lyhytaikainen käyttö Huomioi sekoitinta käyttäessäsi, että se on suunniteltu vain lyhytaikaista käyttöä varten. Ts. laitetta ei saa käyttää yhtäjaksoisesti yli 20 sekuntia. Kytke laite käytön jälkeen pois päältä ja anna sen jäähtyä ennen kuin käytät sitä uudestaan. Laitteen puhdistus ja huolto ● Katkaise virta laitteesta käytön jälkeen. Irrota pistotulppa pistorasiasta ja odota, kunnes moottori on pysähtynyt täysin. ● Sähköiskun välttämiseksi älä puhdista runkoa vedellä. Älä myöskään upota runkoa veteen.

Voit pyyhkiä rungon kostealla, nukkaamattomalla kankaalla.

Laitteen varusteet tulee puhdistaa välittömästi käytön jälkeen kuumalla vedellä ja miedolla pesuaineella. ● Älä pese lisäosia astianpesukoneessa lukuun ottamatta viipalointi- ja raastinosia. ● Älä käytä hankaavia tai voimakkaita pesuaineita. ● Varoitus: Ole erityisen varovainen teriä puhdistaessasi, sillä ne ovat erittäin teräviä ja voivat aiheuttaa vakavia vammoja.

Säilytä paloittelu- ja jauhantaterää aina suojaavan teräkannen sisällä.

Käytä lastaa ainoastaan ruokajäämien irrottamiseen kulhosta.

Tehosekoitin on puhdistettava välittömästi käytön jälkeen. Aseta tehosekoittimen kannuun 1 litra lämmintä vettä ja hiukan pesuainetta ja anna sekoittimen käydä noin 20 sekuntia Käyttö-luvun kuvauksen mukaisesti. Huuhtele sekoitin, kannu, kansi ja tulppa sen jälkeen puhtaalla vedellä ja pyyhi kuivaksi. Toista toimenpide tarvittaessa. Jätehuolto Käytöstä poistettavat laitteet tulisi viedä jätteiden hyötykäyttöasemalle. Takuu Laitteelle myönnetään 2 vuoden takuu, joka koskee valmistus- ja ainevikoja, ostopäivästä lukien yksilöityä ostokuittia vastaan yleisten Suomessa kulloinkin alalla voimassa olevien takuuehtojen mukaan. Mikäli laitetta käytetään väärin, käyttöohjeen vastaisesti tai huolimattomasti, vastuu syntyvistä esine- ja henkilövahingoista lankeaa laitteen käyttäjälle. Valmistuttaja: Severin Elektrogeräte GmbH, Saksa Maahantuoja: Oy Harry Marcell Ab PL 63, 01511 VANTAA Puh (09) 870 87860 Fax (09) 870 87801 www.harrymarcell.fi asiakaspalvelu@harrymarcell.fi 52Szanowni Klienci Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z niniejszą instrukcją. Podłączenie do sieci zasilającej Należy sprawdzić, czy napięcie sieciowe zgadza się z napięciem podanym na tabliczce znamionowej urządzenia. Niniejszy wyrób zgodny jest z obowiązującymi w UE przepisami dotyczącymi oznakowania produktu. Korpus główny i elementy czynnościowe robota
