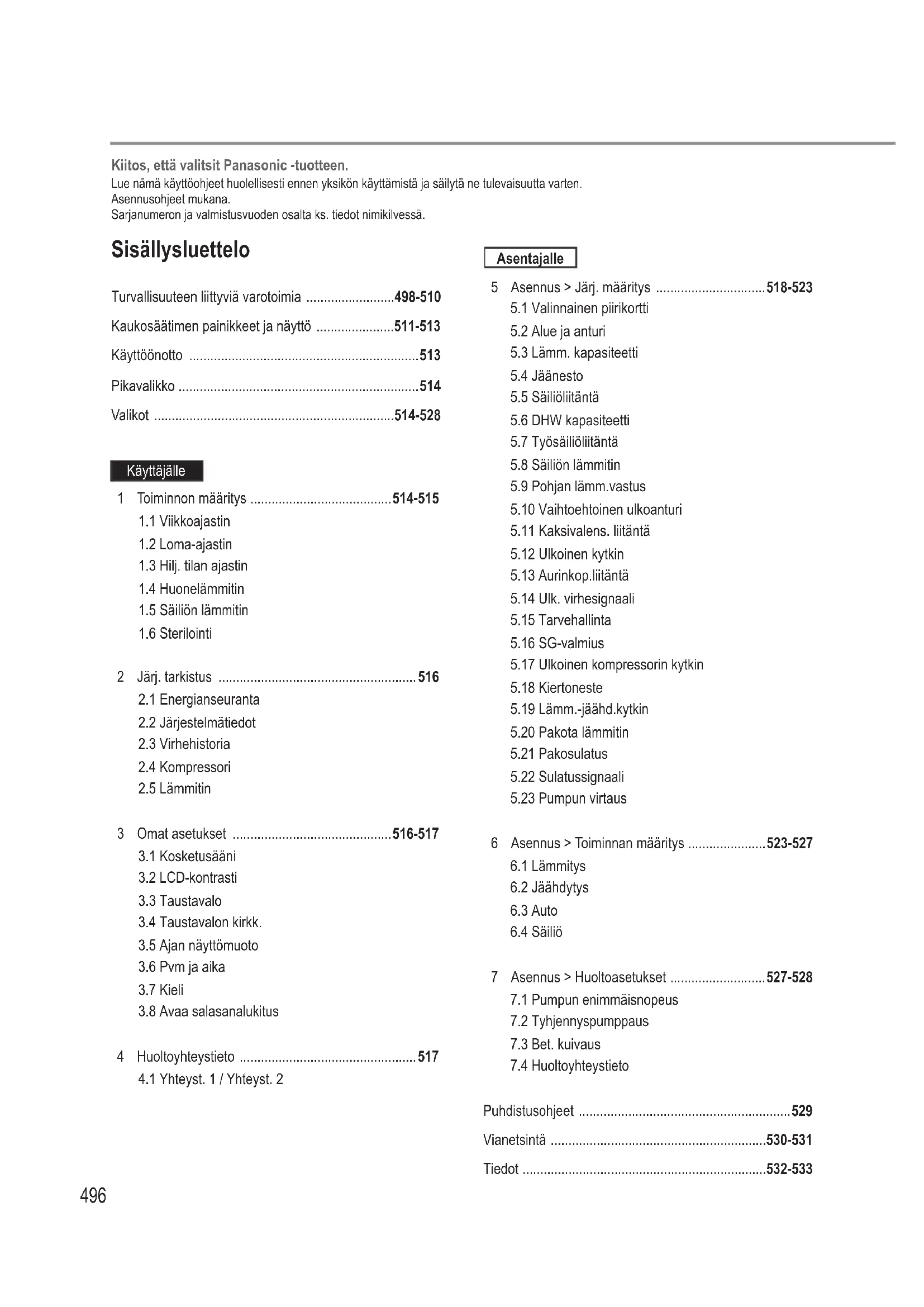

KÄYTTÖOHJE WHSDC0709J3E5 PANASONIC

1.5 Säiliön lämmitin

2.1 Energianseuranta

2.2 Järjestelmätiedot

3.5 Ajan näyttömuoto

4.1 Yhteyst. 1 / Yhteyst. 2

Asentajalle 5 Asennus > Järj. määritys ...............................518-523

5.1 Valinnainen piirikortti

5.3 Lämm. kapasiteetti

5.7 Työsäiliöliitäntä

5.8 Säiliön lämmitin

5.9 Pohjan lämm.vastus

5.10 Vaihtoehtoinen ulkoanturi

5.11 Kaksivalens. liitäntä

5.12 Ulkoinen kytkin

5.13 Aurinkop.liitäntä

5.14 Ulk. virhesignaali

5.17 Ulkoinen kompressorin kytkin

5.19 Lämm.-jäähd.kytkin

5.22 Sulatussignaali

6 Asennus > Toiminnan määritys ......................523-527

7 Asennus > Huoltoasetukset ...........................527-528

7.1 Pumpun enimmäisnopeus

7.2 Tyhjennyspumppaus

7.4 Huoltoyhteystieto

Puhdistusohjeet ............................................................529 Vianetsintä .............................................................530-531 Tiedot .....................................................................532-533 Kiitos, että valitsit Panasonic -tuotteen. Lue nämä käyttöohjeet huolellisesti ennen yksikön käyttämistä ja säilytä ne tulevaisuutta varten. Asennusohjeet mukana. Sarjanumeron ja valmistusvuoden osalta ks. tiedot nimikilvessä.Käyttöolosuhteet

JÄÄHDYTYS (VIRTAPIIRI) Veden ulostulolämpötila (°C) (vähintään / korkeintaan) 20 / 55 (Ympäristön lämpötilan alapuolella -15 °C) *

20 / 60 (Ympäristön lämpötilan yläpuolella -10 °C) *

5 / 20 Ulkoilman lämpötila (°C) (vähintään / korkeintaan) -20 / 35 10 / 43 Kun ulkolämpötila on taulukossa mainitun lämpötila-alueen ulkopuolella, lämmitysteho laskee huomattavasti ja ulkoyksikkö voi lakata toimimasta sen suojaamiseksi. Yksikkö käynnistyy uudelleen automaattisesti, kun ulkolämpötila palaa määritetylle alueelle.

Kun ulkoilman lämpötila on -10 °C – -15 °C, veden lähtölämpötila laskee asteittain lämpötilasta 60 °C lämpötilaan 55 °C.

Varmista ennen käyttöä, että valtuutettu jälleenmyyjä on asentanut järjestelmän oikein annettujen ohjeiden mukaan.

• Panasonicin ilma-vesilämpöpumppu on jaettu järjestelmä, joka koostuu kahdesta yksiköstä: sisä- ja ulkoyksiköistä. Tämä järjestelmä on tarkoitettu käytettäväksi Panasonicin vesisäiliöyksikön kanssa. Ellei tuotetta käytetä yhdessä Panasonicin vesisäiliöyksikön kanssa, Panasonic ei takaa järjestelmän tavallista toimintaa eikä luotettavuutta.

• Näissä käyttöohjeissa annetaan ohjeet järjestelmän sisä- ja ulkoyksikön käyttöön.

• Tietoa muiden tuotteiden, kuten vesisäiliön, lämpöpatterin, ulkoisen lämpöohjaimen ja lattian alla olevien yksiköiden käytöstä on kyseisten tuotteiden käyttöohjeissa.

• Järjestelmä voidaan lukita toimimaan HEAT-tilassa, jolloin COOL-tila on pois käytöstä.

• Eräät tässä oppaassa kuvaillut toiminnot eivät välttämättä koske omaa järjestelmääsi.

• Saat lisätietoa lähimmältä valtuutetulta jälleenmyyjältä.

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä) Ulkolaite Virransyöttö Aurinkopaneeli Lämpöpatteri Suihku Puhallinkonvektori Lattialämmitys Vesisäiliöyksikkö Sisäyksikön Kaukosäädin Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta tulevasta parannuksesta. Järjestelmän yleiskatsaus498 Turvallisuuteen liittyviä varotoimia Voit välttää loukkaantumisia ja omaisuusvahinkoja noudattamalla seuraavia ohjeita: Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla: Laitetta ei tule asentaa siten, että kuka tahansa voi käsitellä sitä. VAARA Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta. VAROITUS Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta. Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla: Tämä symboli merkitsee KIELLETTYÄ toimintaa. Nämä symbolit kuvaavat PAKOLLISIA toimia. VAARA Sisäyksikkö ja ulkoyksikkö Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt joilla on vähentynyt fyysinen, aistillinen tai henkinen kapasiteetti tai ei kokemusta tai tietoja mikäli näille on annettu ohjausta ja valvontaa koskien laitteen turvallista käyttöä ja ymmärtävät käyttöön liittyvät vaaratekijät. Lapset eivät saa leikkiä laitteen läheisyydessä. Puhdistusta ja käyttäjän suorittamaa huoltoa ei pidä tehdä lasten toimesta valvomattomasti. Laitteen sisäisten osien puhdistukseen, korjaukseen, asennukseen, poistamiseen, purkamiseen ja jälleenasennukseen liittyvissä asioissa ota yhteyttä valtuutettuun jälleenmyyjään tai alan ammattilaiseen. Virheellinen asennus ja käsittely voivat aiheuttaa vuodon, sähköiskun tai tulipalon. Varmista valtuutetulta jälleenmyyjältä tai ammattilaiselta, sopiiko jokin tietty jäähdytysainetyyppi laitteeseen. Jonkin muun kuin erikseen määritetyn jäähdytysainetyypin käyttö voi johtaa laitteen vahingoittumiseen, vuotoihin, loukkaantumiseen jne. Älä käytä muita kuin valmistajan suosittelemia menetelmiä sulatusprosessin kiihdyttämiseksi tai puhdistuksessa. Mikä tahansa soveltumaton menetelmä tai soveltumattomien materiaalien käyttö voi aiheuttaa tuotteen vaurion, puhkeamisen ja vakavan loukkaantumisen. Älä asenna laitetta räjähdys- tai paloalttiiseen ympäristöön. Muuten seurauksena voi olla tulipalo.499

Älä työnnä ilma- vesilämpöpumpun sisä- tai ulkoyksikköön sormia tai esineitä, sillä pyörivät osat voivat aiheuttaa loukkaantumisen. Älä kosketa ulkoyksikköä ukkosella, sillä seurauksena voi olla sähköisku. Älä istu tai astu laitteen päälle, koska voit vahingossa pudota. Älä asenna sisäyksikköä ulos. Tämän laitteen voi asentaa vain sisälle. Virransyöttö Älä käytä muokattua johtoa, jatkettua johtoa, jatkojohtoa tai määrittämätöntä johtoa ylikuumenemisen ja tulipalon välttämiseksi. Ylikuumenemisen, tulipalojen ja sähköiskujen ehkäiseminen:

• Älä jaa samaa pistorasiaa muiden laitteiden kanssa.

• Älä käytä laitetta märin käsin.

• Älä taivuta virtajohtoa liikaa. Jos virtajohto on vahingoittunut, sen voi vaihtaa vain laitteen valmistaja, huoltohenkilö tai vastaavan pätevyyden omaava henkilö vaaran välttämiseksi. Tämä yksikkö on varustettu vikavirtasuojakytkimellä/ maadoitussuojakyt kimellä (RCCB /ELCB ). Pyydä valtuutettua jälleenmyyjää tarkistamaan ylivirtasuojakytkimen/ maadoitussuojakytkim en toiminta säännöllisesti, etenkin kun on tapahtunut asennus-, tarkastus- ja huoltotoimenpiteitä. Ylivirtasuojakytkimen/ maadoitussuojakytkim en toimintahäiriö voi johtaa sähköiskuun tai tulipalon vaaraan. Suosittelemme, että asennuspaikalle asennetaan jäännösvirtakatkaisin (RCD) sähköiskujen ja/tai tulipalon estämiseksi. Kaikki syöttöpiirit tulee kytkeä irti ennen liittimiin koskemista. Lopeta tuotteen käyttö, mikäli epänormaalia toimintaa/virheitä ilmenee ja katkaise virransyöttö. (Savun/tulipalon/sähköiskun vaara) Esimerkkejä epänormaalista toiminnasta/virheistä

• Ylivirtasuojakytkin / maadoitussuojakytkin laukeaa usein.

• Palaneen haju havaitaan.

• Laitteessa havaitaan epätavallinen ääni tai tärinä.

• Sisäyksiköstä vuotaa kuumaa vettä. Ota viivytyksettä yhteyttä paikalliseen jälleenmyyjään huoltoa/korjausta varten. Käytä käsineitä tarkastus- ja huoltotoimenpiteitä tehtäessä. Tämä laite on maadoitettava sähköiskun tai tulipalon välttämiseksi. Vältä sähköisku katkaisemalla virransyöttö: -Ennen puhdistamista tai huoltoa. -Kun laitetta ei käytetä pitkään aikaan. Tämä laite on monikäyttöinen. Muista katkaista kaikki virransyöttö ennen sisäyksikön liitinten käsittelyä sähköiskun, palovamman ja/tai kuolemaan johtavien vammojen välttämiseksi. Turvallisuuteen liittyviä varotoimia500 Turvallisuuteen liittyviä varotoimia VAROITUS Sisäyksikkö ja ulkoyksikkö Älä pese sisälaitetta vedellä, bensiinillä, tinnerillä tai hankausjauheella, jotta laite ei vahingoittuisi tai ruostuisi. Älä asenna laitetta tulenaran laitteiston läheisyyteen tai kylpyhuoneeseen. Muussa tapauksessa seurauksena voi olla sähköisku ja/tai tulipalo. Älä koske terävään alumiiniseen jäähdytysripaan, sillä terävät osat voivat aiheuttaa loukkaantumisen. Älä käytä järjestelmää steriloinnin aikana välttääksesi kuuman veden aiheuttamat palovammat tai suihkun ylikuumenemisen. Henkilövahinkojen välttämiseksi älä pura laitetta puhdistuksen yhteydessä. Henkilövahinkojen välttämiseksi käytä tukevaa alustaa puhdistaessasi laitetta. Älä aseta maljakoita tai vesisäiliöitä laitteen päälle. Vettä voi joutua laitteeseen ja heikentää eristystä. Tämä saattaa aiheuttaa sähköiskun. Estä vesivuodot varmistamalla, että poistoletku -on kiinnitetty oikein, -sijoitettu muualle kuin kouruun tai säiliöön sekä -ei ole veden peitossa. Pitkäaikaisen käytön jälkeen tai tulenarkojen laitteiden käytön yhteydessä huone tulee tuulettaa säännöllisesti. Kun laitetta on käytetty pitkään, tarkasta asennusteline heikentymisen varalta, jotta laite ei putoaisi. Kaukosäädin Älä kastele kaukosäädintä. Muussa tapauksessa seurauksena voi olla sähköisku ja/tai tulipalo. Älä paina kaukosäätimen painikkeita kovilla ja terävillä esineillä. Muussa tapauksessa laite saattaa vaurioitua. Älä puhdista kaukosäädintä vedellä, bensiinillä, tinnerillä tai hankausjauheella. Älä tarkista tai huolla kaukosäädintä itse. Käänny valtuutetun jälleenmyyjän puoleen, jotta väärästä käytöstä ei aiheudu henkilövahinkoja.501

VAARA Tässä laitteessa on R32- kylmäainetta (lievästi tulenarkaa). Jos kylmäainetta vuotaa ja lähellä on ulkoinen sytytyslähde, syttyminen on mahdollista. Sisäyksikkö ja ulkoyksikkö Laite on asennettava ja/tai sitä on käytettävä tilassa, jonka pinta-ala on suurempi kuin minimialue (m²), ja se on pidettävä loitolla sytytyslähteistä, kuten kuumuudesta/kipinöistä/ avotulesta tai vaarallisista alueista, kuten kaasulaitteista, kaasuruoanlaitosta, verkon kaasunsyöttöjärjestelmistä tai sähköisistä ruoanlaittovälineistä jne. (Katso minimialue (m²) asennusohjeiden taulukosta I) Huomaa, että kylmäaineella ei välttämättä ole havaittavaa hajua. On erittäin suositeltavaa käyttää soveltuvia tulenarkojen kaasujen tunnistimia ja varmistaa, että ne ovat käyttökunnossa ja todella havaitsevat vuodot. Pidä kaikki tuuletusaukot vapaina esteistä. Älä puhkaise äläkä polta laitetta, sillä se on paineistettu. Älä altista laitetta kuumuudelle, liekeille, kipinöille tai muille syttymislähteille. Muutoin seurauksena voi olla räjähdys, joka aiheuttaa loukkaantumisen tai kuoleman. Varotoimenpiteet R32- kylmäaineen käytössä Asennustyön perusperiaatteet ovat samat kuin tavallista kylmäainetta (R410A, R22) käyttävillä malleilla. Koska käyttöpaine on suurempi kuin R22-kylmäainetta käyttävissä malleissa, osa käytettävistä putkista ja asennus- ja huoltotyökaluista on erityisiä. Erityisesti vaihdettaessa R22-kylmäainemallin tilalle uusi R32-kylmäainemalli, tavallisten putkien ja kierreliitoksen tilalle on aina vaihdettava R32- ja R410A-putket ja kierreliitokset ulkoyksikön puolelle. R32- ja R410A-kylmäainetta käytettäessä voidaan käyttää samaa ulkoyksikön kierreliitosta ja putkea. Erilaisten jäähdytysaineiden sekoitus järjestelmän sisällä on kielletty. Kylmäainetta R32 ja R410A käyttävissä malleissa on eri täyttöliitännän halkaisija väärän R22-kylmäainetäytön estämiseksi ja turvallisuussyistä. Tarkista siksi etukäteen. [R32- ja R410A-kylmäaineen täyttöliitännän kierteen halkaisija on 1/2 tuumaa.] On aina varmistettava, että ulkoiset tekijät (öljy, vesi, jne.) ei pääse putkistoon. Myös putkistoa varastoitaessa sulje aukko turvallisesti kiristämällä, teippaamalla tms. (R32:n käsittely on samanlaista kuin R410A:n.)

• Käyttö, huolto, korjaus ja jäähdytysaineen keräys tulee toteuttaa koulutetun ja sertioidun henkilöstön toimesta käytettäessä syttyviä jäähdytysnesteitä valmistajan suositusten mukaisesti. Kaikkien henkilöstön jäsenten, jotka suorittavat huoltoja tai järjestelmän tai laitteiston liitännäisten osien huoltoa, tulee olla koulutettuja ja sertioituja. Turvallisuuteen liittyviä varotoimia502 Turvallisuuteen liittyviä varotoimia

• Kaikki jäähdytyspiirin osat (haihduttimet, ilmajäähdytys, AHU, lauhduttimet tai nesteen vastaanottimet) tai putkitus ei saa olla lämmönlähteiden, avoimien liekkien, toimivan kaasulaitteen tai sähkölämmittimen lähellä.

• Käyttäjän/omistajan tai näiden valtuutettujen edustajien tulee säännöllisesti tarkistaa hälytykset, mekaaninen tuuletus ja havaitsimet, ainakin kerran vuodessa, kansallisten vaatimusten mukaisesti mikäli näitä on, jotta varmistetaan oikea toimivuus.

• Lokikirja on täydennettävä. Näiden tarkistusten tulokset tallennetaan lokikirjaan.

• Jos ilmastointi on miehitetyissä tiloissa, ne tulee tarkistaa esteettömyyden vahvistamiseksi.

• Ennen kuin uusi jäähdytysjärjestelmä otetaan käyttöön, järjestelmän käyttöönotosta vastaavan henkilön tulee varmistaa, että koulutettu ja sertioitu käyttöhenkilöstö ohjeistetaan käyttöohjekirjan pohjalta koskien jäähdytysjärjestelmän rakentamista, valvontaa, käyttöä ja huoltoa, sekä myös valvottavia turvatoimenpiteitä ja käytetyn jäähdytysaineen ominaisuuksia ja käsittelyä.

• Yleiset koulutetun ja sertioidun henkilöstön vaatimukset ovat ilmaistuina alla olevassa: a) Lainsäädännölliset tiedot, säädökset ja standardit, jotka liittyvät syttyviin jäähdytysaineisiin; ja, b) Yksityiskohtaiset tiedot ja taidot liittyen syttyvien jäähdytysaineiden käsittelyyn, henkilökohtaiseen suojavarustukseen, jäähdytysnesteen vuotamisen estämiseen, sylinterien käsittelyyn, lataukseen, vuotojen havaitsemiseen, keräykseen ja hävittämiseen; ja, c) Kykeneväisyys ymmärtää vaatimusten käytäntöön soveltamista kansallisessa lainsäädännössä, säädöksissä ja standardeissa; ja, d) Jatkuvasti käydä läpi säännöllisiä ja lisäkoulutuksia tämän asiantuntemuksen ylläpitämiseksi. e) Ilmastoinnin putkistot on asutuissa tiloissa asennettava siten, että ne eivät vahingossa vahingoitu käytön ja huollon aikana. f) Kylmäaineputkiston liiallisen tärinän tai pulsaation estämiseksi on noudatettava varotoimia. g) Varmista, että suojalaitteet, kylmäaineputket ja kiinnikkeet on suojattu ympäristön aiheuttamilta vaaroilta, joita ovat esimerkiksi veden kerääntyminen ja jäätyminen paineenalennusventtiileihin tai lian ja roskien kerääntyminen järjestelmään. h) Jäähdytysjärjestelmien pitkien putkistojen laajenemis- ja supistumisvara on suunniteltava ja otettava asennuksessa (kiinnityksessä ja suojauksessa) huomioon hydraulisen iskun aiheuttamien vahinkojen välttämiseksi.

i) Suojaa jäähdytysjärjestelmä

esimerkiksi huonekalujen siirtämisestä tai remontoinnista aiheutuvilta vahingoilta.503

j) Vuotojen poissulkemiseksi kylmäaineputkien asennuspaikalla tehtyjen sisätilaliitosten tiiviys on testattava. Testimenetelmän herkkyyden on oltava 5 g kylmäainetta / vuosi tai tarkempi, kun paine on vähintään 0,25 kertaa suurin sallittu paine (>1,04 MPa, enint. 4,15 MPa). Vuotoja ei saa esiintyä.

• Tulenarkoja kylmäaineita käyttävät tuotteet on asennettava vähimmäishuonealan (Amin, m²) mukaiseen tilaan, kuten asennusohjeiden taulukossa I on määritetty.

• Kenttävarauksen osalta, vaikutus jäähdytysnesteen varaus, joka on aiheutunut eri putkipituuksien johdosta tulee kvantioida, mitata ja merkitä.

• Varmista, että putkiston kokoonpano pidetään mahdollisimman pienenä. Vältä lommoontuneen putken käyttöä äläkä päästä putkea taipumaan terävästi.

• Varmista, että putkisto suojataan fyysisiltä vaurioilta.

• Noudata kansallisia kaasusäädöksiä, kunnallisia sääntöjä sekä lainsäädäntöä. Ilmoita asianmukaisille viranomaisille etukäteen kaikkien soveltuvien säädösten mukaisesti.

• Varmista, että mekaanisiin liitäntöihin pääsee käsiksi huoltoa varten.

• Jos mekaanista ilmanvaihtoa tarvitaan, ilmanvaihtoaukot on pidettävä vapaina.

• Kun tuote hävitetään, noudata kohdan 12 varotoimenpiteitä ja paikallisia säädöksiä. Ota aina yhteys paikallisiin viranomaisiin ja varmista oikea käsittely.

2-1. Huoltohenkilöstö

• Järjestelmää tarkastetaan, valvotaan säännöllisesti ja huolletaan sertioidaan huoltohenkilöstön toimesta, joka on otettu käyttöön henkilön tai osapuolen toimesta, joka on vastuussa.

• Varmista, että kylmäaineen todellinen määrä noudattaa huonekokoa, johon kylmäainetta sisältävät osat ovat asennettuna.

• Varmista, että jäähdytysnesteen varaus ei vuoda.

• Kaikilla valtuutetuilla henkilöillä, jotka osallistuvat kylmäainepiirin kanssa työskentelyyn tai sen käsittelyyn, on oltava voimassa oleva hyväksyttävä todistus alan valtuutetulta arviointiviranomaiselta, joka myöntää henkilölle pätevyyden kylmäaineiden turvalliseen käsittelyyn alan tunnustamien arviointimääritysten mukaisesti.

• Huolto on suoritettava laitteistovalmistajan suosittelemalla tavalla. Huolto ja ylläpito, joihin tarvitaan muun pätevän henkilöstön apua, on suoritettava tulenarkojen kylmäaineiden käytön hallitsevan henkilön valvonnassa.

• Huolto on suoritettava vain valmistajan suosittelemalla tavalla. Turvallisuuteen liittyviä varotoimia504 Turvallisuuteen liittyviä varotoimia 2-2. Työ

• Ennen kuin tulenarkoja kylmäaineita sisältäville järjestelmille tehdään mitään toimenpiteitä, turvallisuustarkastukset on suoritettava sen varmistamiseksi, että syttymisen vaara on mahdollisimman vähäinen. Jäähdytysjärjestelmän korjausten yhteydessä on noudatettava kohtien 2-2 - 2-8 varotoimenpiteitä ennen työhön ryhtymistä.

• Työt on suoritettava ohjattuna toimenpiteenä, jotta voidaan varmistaa, ettei tulenarkaa kaasua tai höyryä ole tilassa, kun työtä tehdään.

• Kaikille huoltohenkilöille ja muille paikallisella alueella työskenteleville on annettava ohjeet ja kerrottava suoritettavan työn luonteesta.

• Vältä työskentelyä ahtaissa tiloissa. Varmista aina etäisyydellä oleskelu lähteestä, ainakin 2 metrin turvaetäisyydellä, tai järjestämällä vapaa alue ainakin 2 metrin säteellä.

• Käytä asianmukaista suojavarusteita, mukaan lukien hengityssuojaimet, olosuhteiden edellyttämällä tavalla.

• Pidä kaikki sytytyslähteet ja kuumat metallipinnat loitolla. 2-3. Tilan tarkistus kylmäaineen varalta

• Alue on tarkistettava asianmukaisella kylmäainetunnistimella ennen työtä ja sen aikana sen varmistamiseksi, että asentaja on tietoinen mahdollisesti tulenarasta ilmakehästä.

• Varmista, että käytetty vuodonilmaisinlaitteisto soveltuu käytettäväksi tulenarkojen kylmäaineiden kanssa eli se on kipinöimätön, tiivistetty asianmukaisesti tai se on luontaisesti turvallinen.

• Jos vuotoa/läikkymistä tapahtuu, huolehdi heti ilmanvaihdosta ja pysy tuulen yläpuolella ja loitolla roiskeista/vuodoista.

• Jos vuotoa/läikkymistä tapahtuu, ilmoita vuodosta/roiskeesta tuulen alapuolella sijaitseville, eristä välitön vaara-alue ja pidä valtuuttamattomat henkilöt poissa. 2-4. Palonsammuttimen paikallaolon tarkistus

• Jos kylmälaitteille tai niihin liittyville osille on suoritettava tulitöitä, asianmukaiset palonsammutuslaitteet on varattava valmiiksi.

• Pidä sammutusjauhetta tai CO

palonsammutinta täyttöalueen lähellä.505

2-5. Ei sytytyslähteitä

• Kun tehdään jäähdytysjärjestelmään liittyviä töitä, joihin sisältyy sellaisen putkiston paljastaminen, joka sisältää tai jossa on ollut tulenarkaa kylmäainetta, mitään sytytyslähteitä ei saa käyttää tavalla, joka voi johtaa tulipalon tai räjähdyksen vaaraan. Tupakointi on kielletty tällaista työtä suoritettaessa.

• Kaikki mahdolliset sytytyslähteet, mukaan lukien savukkeet, on pidettävä riittävän loitolla asennus-, korjaus-, poisto- ja hävityspaikasta, jossa tulenarkaa kylmäainetta saattaa joutua ympäröivään tilaan.

• Ennen kuin työhön ryhdytään, laitteistoa ympäröivä alue on tutkittava ja varmistettava, että tulipalon tai syttymisen vaaraa ei ole.

• ”Tupakointi kielletty” -kyltit on asennettava. 2-6. Ilmastoitu alue

• Varmista, että alue on avoin tai riittävästi ilmastoitu, ennen kuin avaat järjestelmän tai teet tulitöitä.

• Riittävästä ilmanvaihdosta on huolehdittava työn suorittamisen ajan.

• Ilmanvaihdon on hävitettävä turvallisesti kaikki haihtunut kylmäaine ja mieluiten poistettava se ulkoisesti ilmakehään. 2-7. Jäähdytyslaitteistolle tehtävät tarkistukset

• Kun sähkökomponentteja vaihdetaan, niiden on sovittava käyttötarkoitukseen ja niiden määritysten on oltava oikeat.

• Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.

• Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.

• Seuraavat tarkastukset on tehtävä kokoonpanoille, joissa on tulenarkoja kylmäaineita. -Kylmäaineen todellinen määrä noudattaa huonekokoa, johon kylmäainetta sisältävät osat ovat asennettuna. -Ilmanvaihtokoneisto ja lähdöt toimivat oikein eivätkä ole tukkeutuneet. -Jos käytetään epäsuoraa kylmäainepiiriä, on tarkistettava, onko toisiopiirissä kylmäainetta. -Laitteen merkinnät ovat näkyvissä ja selkeästi luettavissa. Epäselvät merkinnät ja kyltit on korjattava. -Kylmäaineputki tai komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään aineelle, joka voi syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponenttien materiaali kestää luontaisesti korroosiota tai jos ne on kunnolla suojattu korroosiolta. Turvallisuuteen liittyviä varotoimia506 Turvallisuuteen liittyviä varotoimia 2-8. Sähkölaitteille tehtävät tarkistukset

• Sähkökomponenttien korjaukseen ja huoltoon on sisällyttävä alkuturvallisuustarkastukset ja komponenttien tarkastusmenettelyt.

• Alkuturvallisuustarkastuksiin kuuluvat seuraavat seikat niihin rajoittumatta: -Kondensaattorit ovat purkautuneet: se on tehtävä turvallisesti, jotta voidaan välttää kipinöiden vaara. -Tarkista, että jännitteiset sähkökomponentit ja johdot eivät ole altistuneina järjestelmän täytön, palautuksen tai tyhjennyksen aikana. -Tarkista maadoitusliitännän jatkuvuus.

• Valmistajan ylläpito- ja huolto-ohjeita on aina noudatettava.

• Käänny valmistajan teknisen osaston puoleen, jos olet epävarma.

• Jos vika voi vaarantaa turvallisuuden, sähkönsyöttöä ei saa kytkeä piiriin, ennen kuin vika on asianmukaisesti hoidettu.

• Ellei vikaa voida korjata välittömästi mutta se on toiminnan jatkamisen edellytys, on käytettävä riittävää tilapäistä ratkaisua.

• Laitteiston omistajalle on ilmoitettava tai raportoitava, jotta kaikki osapuolet ovat tietoisia tilanteesta.

3. Tiivistettyjen komponenttien

• Korjattaessa tiivistettyjä komponentteja kaikki sähkönsyötöt on irrotettava käsiteltävästä laitteistosta, ennen kuin tiivistettyjä kansia jne. irrotetaan.

• Laitteistoon tarvitaan ehdottomasti sähkönsyöttö huollon ajaksi. Sitten pysyvästi toimiva vuodontunnistin on sijoitettava kriittisimpään pisteeseen varoittamaan mahdollisesti vaarallisesta tilanteesta.

• Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin sen varmistamiseksi, että työskenneltäessä sähkökomponenteilla koteloa ei muuteta tavalla, joka vaikuttaisi suojauksen tasoon. Tähän sisältyvät kaapelien vauriot, liiallinen liitäntöjen määrä, liitännät, joita ei ole tehty alkuperäisten määritysten mukaisesti, vaurioituneet tiivisteet, virheellinen tiivistysholkkien asennus jne.

• Varmista, että laite on asennettu turvallisesti.

• Varmista, että tiivisteet tai tiivistysmateriaalit eivät ole heikentyneet niin, etteivät ne enää estä tulenaran ilman sisäänpääsyä.

• Vaihto-osien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää tietyntyyppisten vuodonilmaisinten tehokkuuden. Luontaisesti turvallisia komponentteja ei tarvitse eristää ennen kuin niille voidaan tehdä toimenpiteitä.507

4. Luontaisesti turvallisten

komponenttien korjaus

• Älä kohdista pysyvästi induktiivisia kuormia tai kapasitanssikuormia piiriin varmistamatta, että käytetyn laitteen sallittu jännite ja virta eivät ylity.

• Luontaisesti turvalliset komponentit ovat ainoat tyypit, joilla voidaan tehdä töitä jännitteisinä tulenarassa ilmakehässä.

• Testilaitteen luokituksen on oltava oikea.

• Vaihda osat vain valmistajan määrittämiin osiin. Jos käytetään muita kuin valmistajan määrittämiä osia, seurauksena voi olla kylmäaineen syttyminen ilmakehässä vuodosta.

• Tarkista, että johtoihin ei kohdistu kulumista, korroosiota, liiallista painetta, tärinää, teräviä reunoja tai muita haitallisia ympäristövaikutuksia.

• Tarkistuksessa on otettava huomioon ikääntymisen tai jatkuvan tärinän vaikutus kompressoreista, puhaltimista tai muista lähteistä.

6. Tulenarkojen kylmäaineiden

• Missään olosuhteissa mahdollisia sytytyslähteitä ei saa käyttää kylmäainevuotojen hakemiseen tai tunnistukseen.

• Vuotolamppua (tai muuta avotulta käyttävää ilmaisinta) ei saa käyttää.

7. Seuraavat vuotojen

havaitsemisen menetelmät ovat hyväksyttyjä kaikkia jäähdytysjärjestelmiä varten

• Vuotoja ei saa esiintyä, kun käytetään vuototestilaitteistoa, esimerkiksi yleisvuodonilmaisinta, jonka herkkyys on 5 g kylmäainetta / vuosi tai tarkempi, kun paine on vähintään 0,25 kertaa suurin sallittu paine (>1,04 MPa, enint. 4,15 MPa).

• Sähköisiä vuodon ilmaisimia saatetaan käyttää havaitsemaan syttyviä jäähdytysnesteitä, mutta herkkyys ei ehkä ole riittävä tai saattaa tarvita uudelleen kalibrointia. (Ilmaisinlaitteet on kalibroitava alueella, joka ei sisällä kylmäaineita.)

• Varmista, että ilmaisin ei ole mahdollinen sytytyslähde ja että se soveltuu käytetylle kylmäaineelle.

• Vuodonilmaisinlaitteisto on asennettava kylmäaineen LFL- rajalle, kalibroitava käytetylle kylmäaineelle ja asianmukainen kaasupitoisuus (enintään 25 %) on vahvistettava.

• Myös vuodonilmaisinnesteet soveltuvat käytettäviksi useimpien kylmäaineiden kanssa esimerkiksi kuplamenetelmää tai uorisoivaa nestettä käytettäessä. Klooria sisältävien pesuaineiden käyttöä on vältettävä, sillä kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputket.

• Jos vuotoa epäillään, avotuli on poistettava/sammutettava.

• Jos havaitaan kylmäainevuoto, joka edellyttää juottamista, kaikki kylmäaine on kerättävä talteen järjestelmästä tai eristettävä (katkaisuventtiileillä) osana järjestelmää etäällä vuodosta. Kylmäaineen poistossa on noudatettava kohdan 8 varoituksia. Turvallisuuteen liittyviä varotoimia508 Turvallisuuteen liittyviä varotoimia

8. Poisto ja tyhjennys

• Kun avaat kylmäainejärjestelmän korjausten tekemistä varten, tai mihinkään muuhun tarkoitukseen, tavanomaisia menettelyjä on noudatettava. Tulenarkuuden vuoksi on kuitenkin tärkeää noudattaa parhaita käytäntöjä. Seuraavia ohjeita on noudatettava: poista kylmäaine -> huuhtele piiri inertillä kaasulla -> tyhjennä -> huuhtele inertillä kaasulla -> avaa piiri leikkaamalla tai juottamalla.

• Kylmäainekuorma on kerättävä oikeisiin talteenottosylintereihin.

• Järjestelmä on ”huuhdeltava” hapettomalla typellä, jotta laite on turvallinen.

• Tämä prosessi on ehkä toistettava useita kertoja.

• Tähän työhön ei saa käyttää paineilmaa eikä happea.

• Huuhtelussa on rikottava järjestelmän alipaine hapettomalla typellä (OFN) ja jatkettava täyttöä, kunnes toimintapaine saavutetaan, sitten ilmattava ilmakehään ja lopulta taas luotava alipaine.

• Tämä prosessi on toistettava, kunnes järjestelmässä ei ole kylmäainetta.

• Kun lopullista OFN-täyttöä käytetään, järjestelmä on ilmattava ilmakehän paineeseen, jotta toiminta onnistuu.

• Tämä toimenpide on ehdottoman tärkeä, jos putkistolle on määrä tehdä juottotoimia.

• Varmista, että tyhjiöpumpun lähdön lähellä ei ole mahdollisia sytytyslähteitä ja että ilmanvaihdosta on huolehdittu. OFN = hapeton typpi, liikkumaton kaasu.

9. Täyttötoimenpiteet

• Tavallisten täyttötoimenpiteiden lisäksi on noudatettava seuraavia vaatimuksia. -Varmista, että eri kylmäaineet eivät pääse sekoittumaan, kun käytät täyttövälineitä. -Letkujen tai putkien on oltava mahdollisimman lyhyitä, jotta niiden sisältämä kylmäainemäärä voidaan pitää mahdollisimman pienenä. -Sylinterit on pidettävä ohjeiden mukaisessa asennossa. -Varmista, että jäähdytysjärjestelmä on maadoitettu, ennen kuin lisäät järjestelmään kylmäainetta. -Merkitse järjestelmä, kun täyttö on suoritettu (ellei niin ole jo tehty). -Varo erityisen tarkasti jäähdytysjärjestelmän ylitäyttöä.

• Ennen kuin täytät järjestelmän, se on painetestattava hapettomalla typellä (katso kohta 7).

• Järjestelmälle on tehtävä vuototesti täytön jälkeen ja ennen käyttöönottoa.

• Seurantavuototesti on tehtävä ennen kohteesta poistumista.

• Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/ tyhjennystä.509

• Ennen tämän toimenpiteen suorittamista teknikon on tunnettava kokonaisuudessaan laitteisto ja kaikki sen tiedot.

• Suositellun hyvän käytännön mukaisesti kaikki kylmäaineet kerätään turvallisesti talteen.

• Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte, jos on tehtävä analyysi ennen talteenotetun kylmäaineen uudelleenkäyttöä.

• Sähkövirtaa on oltava saatavilla ennen tehtävän aloittamista. a) Tutustu laitteeseen ja sen toimintaan. b) Eristä järjestelmä sähköisesti. c) Ennen toimenpiteen yrittämistä huolehdi seuraavista:

• mekaanisia käsittelylaitteita on saatavilla tarvittaessa kylmäainesylinterien käsittelyyn;

• kaikki henkilönsuojaimet ovat saatavilla ja niitä käytetään oikein;

• talteenottoprosessia valvoo joka hetki pätevä henkilö;

• talteenottolaiteet ja sylinterit ovat soveltuvien standardien mukaisia. d) Pumppaa tyhjäksi kylmäainejärjestelmä, jos mahdollista. e) Ellei alipainetta voida saavuttaa, tee jakoputki niin, että kylmäaine voidaan poistaa järjestelmän eri osista. f) Varmista, että sylinteri sijaitsee vaaoilla, ennen kuin talteenotto alkaa. g) Käynnistä talteenottokone ja käytä sitä ohjeiden mukaisesti. h) Älä täytä sylintereitä liian täyteen. (Nestemäärä ei saa olla yli 80 % tilavuudesta.)

i) Älä ylitä sylinterin

enimmäiskäyttöpainetta edes tilapäisesti. j) Kun sylinterit on täytetty oikein ja prosessi suoritettu loppuun, varmista, että sylinterit ja laitteisto poistetaan kohteesta nopeasti ja että kaikki laitteiston eristysventtiilit on suljettu. k) Kerättyä kylmäainetta ei saa lisätä toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkistettu.

• Staattinen sähkö voi kerääntyä ja aiheuttaa vaaratilanteen kylmäaineen täytön ja tyhjennyksen aikana. Tulipalon tai räjähdyksen välttämiseksi pura kuljetuksen aikana kertynyt staattinen sähkö liittämällä säiliöt ja laitteet maadoitukseen ennen täyttöä/ tyhjennystä.

• Laitteistoon on laitettava merkintä, josta käy ilmi, että laitteisto on poistettu käytöstä ja sen kylmäaine on tyhjennetty.

• Merkintä on päivättävä ja allekirjoitettava.

• Varmista, että laitteistossa on merkinnät, joissa kerrotaan, että laite sisältää tulenarkaa kylmäainetta. Turvallisuuteen liittyviä varotoimia510 Turvallisuuteen liittyviä varotoimia

• Talteenotettu kylmäaine on palautettava kylmäaineen toimittajalle oikeassa talteenottosylinterissä, ja asianmukaisesta jätteenkuljetusilmoituksesta on huolehdittava.

• Älä sekoita kylmäaineita talteenottoyksiköissä äläkä etenkään sylintereissä.

• Jos kompressorit tai kompressoriöljyt on poistettava, varmista, että ne on tyhjennetty hyväksyttävälle tasolle sen varmistamiseksi, että voiteluaineeseen ei jää tulenarkaa kylmäainetta.

• Tyhjennysprosessi on suoritettava ennen kompressorien palautusta toimittajille.

• Vain kompressorin rungon sähköistä lämmitystä saa käyttää tämän prosessin tehostamiseen.

• Kun öljy on tyhjennetty järjestelmästä, se on kannettava ulos turvallisesti.

• Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstäpoistoa varten, on suositeltua hyvää käytäntöä poistaa kaikki kylmäaineet turvallisesti.

• Kun siirrät kylmäainetta sylintereihin, varmista, että vain asianmukaisen kylmäaineen talteenottosylintereitä käytetään.

• Varmista, että sylinterejä on saatavana riittävä määrä koko järjestelmän sisältämälle kylmäaineelle.

• Kaikki käytetyt sylinterit on tarkoitettu kerätylle kylmäaineelle ja merkitty sen mukaisesti (eli erityiset sylinterit kylmäaineen talteenotolle).

• Sylintereissä on oltava paineenalennusventtiili ja liitetyt katkaisuventtiilit hyvässä toimintakunnossa.

• Talteenottosylinterit tyhjennetään ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa.

• Talteenottolaitteiston on oltava hyvässä kunnossa, sitä varten on oltava käyttöohjeet ja sen on sovelluttava tulenarkojen kylmäaineiden talteenottoon.

• Lisäksi saatavilla on oltava kalibroidut ja hyväkuntoiset vaa’at.

• Letkuissa on oltava vuodottomat irrotuskytkennät ja niiden on oltava hyvässä kunnossa.

• Ennen kuin käytät talteenottolaitetta, tarkista, että se on hyvässä kunnossa, huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on tiivistetty syttymisen välttämiseksi siinä tapauksessa, että kylmäainetta pääsee vapautumaan. Ota yhteys valmistajaan, jos olet epävarma.511

Kaukosäätimen painikkeet ja näyttö Painikkeet/merkkivalo

Pikavalikkopainike (Lisätietoa erillisestä Pikavalikko-oppaasta.)

Paluupainike Palaa edelliseen näyttöön 3 LCD-näyttö

Päävalikkopainike Toiminnan asetus

ON/OFF-painike Käynnistää/sammuttaa toiminnan

Toiminnan merkkivalo Syttyy toiminnan ajaksi, vilkkuu hälytyksen aikana. Paina keskeltä Älä käytä käsinettä Älä käytä kynää

Nuolinäppäimet Valitsee kohteen. Enter-painike Vahvistaa valitun sisällön. Ylös Alas Vasen Oikea Turvallisuuteen liittyviä varotoimia / Kaukosäätimen painikkeet ja näyttö512

Kaukosäätimen painikkeet ja näyttö Näyttö 1 Tilanvalinta

• Esiasetetun ulkoilman lämpötilan mukaan järjestelmä valitsee LÄMMITYS- tai *

JÄÄHDYTYS- toimintatilan. Automaatti- lämmitys Automaatti- jäähdytys

• COOL-toiminto on joko ON- tai OFF-tilassa.

• Ulkoyksikkö huolehtii järjestelmän jäähdytyksestä.

• Esiasetetun ulkoilman lämpötilan mukaan järjestelmä valitsee LÄMMITYS + SÄILIÖ- tai *

JÄÄHDYTYS + SÄILIÖ -toimintatilan. Automaatti- lämmitys Automaatti- jäähdytys

• Ulkoyksikkö huolehtii järjestelmän jäähdytyksestä.

• Ulkoyksikkö huolehtii vesisäiliön lämmityksestä. LÄMMITYS

• HEAT-toiminto on joko ON- tai OFF- tilassa.

• Ulkoyksikkö huolehtii järjestelmän lämmityksestä. SÄILIÖ

• TANK-toiminto on joko ON- tai OFF-tilassa.

• Ulkoyksikkö huolehtii vesisäiliön lämmityksestä. LÄMMITYS + SÄILIÖ

• Ulkoyksikkö huolehtii vesisäiliön ja järjestelmän lämmityksestä.

• Tämä tila voidaan valita vain, kun vesisäiliö on asennettuna.

• Suuntakuvakkeet osoittavat käytössä olevan tilan.

• Huonetoiminta/Säiliötoiminta.

Toimintakuvakkeet Toimintatila näytetään. Viikkoajastinta lukuun ottamatta kuvaketta ei näytetä (toiminnan OFF-näytössä), kun toiminta on OFF-tilassa. Lomatoimintatila Viikkoajastimen toimintatila Hiljaisen toiminnan tila Alue: Huonetermostaatti

• Sisäisen anturin tila Tehokkaan toiminnan tila Pyynnön ohjaus tai SG valmis tai SHP-tila Huoneen lämmittimen tila Säiliön lämmittimen tila Aurinkoenergian tila Kaksitoiminen tila (Boileri)

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä).513

3 Kunkin alueen lämpötila 4 Kellonaika ja päivä 5 Vesisäiliön lämpötila 6 Ulkoilman lämpötila 7 Anturin tyyppi / Määritä lämpötilan tyypin kuvakkeet Vedenlämpötila

• Kompensaatiokäyrä Vedenlämpötila

• Suora Vain uima-allas Huonetermostaatti

• Ulkoinen Huonetermostaatti

• Sisäinen Huoneen termistori Kaukosäätimen painikkeet ja näyttö / Käyttöönotto Käyttöönotto Ennen kuin aloitat eri valikkoasetusten asetuksen, valmistele kaukosäädin valitsemalla toimintakieli ja asettamalla päivämäärä ja aika oikein. Kun virta kytketään ensimmäisen kerran, laite avaa automaattisesti asetusnäytön. Voit tehdä asetukset myös valikon henkilökohtaisista asetuksista. Kielen valinta LCD vilkkuu Odota, että näyttö alustetaan. Kun alustus on valmis, laite palaa normaalinäyttöön. Kun painat jotakin näppäintä, kieliasetusnäyttö tulee näkyviin.

Valitse kieli selaamalla painikkeilla ja .

Valitse painikkeella tai kellonajan näyttö, joko 24 h- tai am/pm-muoto (esimerkiksi 15:00 tai 3:00 pm).

Valitse vuosi, kuukausi, päivä, tunti ja minuutit painamalla ja . (Valitse ja siirry -painikkeella ja vahvista -painikkeella.)

Kun aika on asetettu, aika ja päivä näkyvät näytössä, vaikka kaukosäädin olisi sammutettu.514 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö 1 Toiminnon määritys

Viikkoajastin Kun viikkoajastin on asetettu, käyttäjä voi muokata sitä Pikavalikosta. Voit määrittää 6 päivittäistä toimintamallia.

• Pois käytöstä, jos Heat-Cool- kytkimen valinta on Kyllä tai jos lämmittimen pakotus on käynnissä. Ajastimen määritys Valitse viikonpäivät ja aseta tarvitut mallit (Aika / Käynnistys/sammutus / Tila) Ajastimen kopiointi Valitse viikonpäivä Valikot Käyttäjälle Valitse valikot ja määritä asetukset taloudessa käytettävissä olevan järjestelmän mukaan. Kaikki alkuasetukset on jätettävä valtuutetun jälleenmyyjän tai asiantuntijan suoritettaviksi. Myös kaikki alkuasetusten muutokset suositellaan jätettäväksi valtuutetun jälleenmyyjän tai asiantuntijan suoritettaviksi.

• Alkuasetusten jälkeen voit säätää asetuksia manuaalisesti.

• Alkuasetus pysyy aktiivisena, kunnes käyttäjä muuttaa sitä.

• Kaukosäädintä voidaan käyttää useaan asennukseen.

• Varmista ennen asetusta, että toiminnan merkkivalo on sammunut.

• Järjestelmä ei ehkä toimi oikein, jos se on määritetty väärin. Ota yhteyttä valtuutettuun jälleenmyyjään. <Main Menu> -päävalikko: Valikon valinta: Valitun sisällön vahvistus: Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.

Tuo pikavalikko näyttöön painamalla

Pakota DHW Powerful Hiljainen Pakota lämmitin Viikkoajastin Pakota sulatus Virheen nollaus R/C-lukko

Ota valittu valikko käyttöön / pois käytöstä painamalla

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

Loma-ajastin Energian säästämiseksi järjestelmä voidaan asettaa joko OFF-tilaan lomakauden ajaksi tai lämpötila voidaan laskea lomakaudella. OFF

Loman aloitus ja lopetus. Päivä ja kellonaika OFF tai pienempi lämpötila

• Viikkoajastinasetus voidaan ottaa tilapäisesti pois käytöstä loma-ajastimen ajaksi, mutta se tulee taas käyttöön, kun loma-ajastimen aika on kulunut loppuun.

Hilj. tilan ajastin Hiljainen toiminta määritettynä aikana. 6 toimintamallia voidaan asettaa. Taso 0 tarkoittaa, että tila on poissa käytöstä. Hiljaisen toiminnon aloitusaika: Päivä ja kellonaika Hiljaisuuden taso: 0 ~ 3

Huonelämmitin Huoneen lämmittimen asetus ON-tai OFF-tilaan. OFF

Säiliön lämmitin Säiliön lämmittimen asetus ON-tai OFF-tilaan. OFF

Sterilointi Automaattisen steriloinnin asetus ON-tai OFF-tilaan. OFF

• Älä käytä järjestelmää steriloinnin aikana, jotta kuuma vesi ei aiheuta palovammoja tai suihkun ylikuumenemista.

• Pyydä valtuutettua jälleenmyyjää määrittämään sterilointitoiminnon kenttäasetusten taso paikallisten lakien ja säädösten mukaisesti. Valikot Käyttäjälle Pikavalikko / Valikot516 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö 2 Järj. tarkistus

Energianseuranta Kaavio nykyisestä tai aikaisemmasta energiankulutuksesta, energian luonnista tai hyötysuhteesta (COP). Tämä hetki Valitse ja nouda Historiatiedot Valitse ja nouda

• COP = Coefcient of Performance, hyötysuhde.

• Historiakaaviossa jakso valitaan vaihtoehdoista 1 pvä/1 vko/1 v.

jäähdytyksen, säiliön energiankulutus sekä kokonaisenergiankulutus (kWh) voidaan hakea.

• Kokonaisvirrankulutus on 230 V:n vaihtovirtaan perustuva arvioitu arvo, ja se voi poiketa tarkan laitteiston mittaamasta arvosta.

Järjestelmätiedot Näyttää kaikki järjestelmätiedot kultakin alueelta. Todelliset järjestelmätiedot 10 kohteesta: Tulo / Lähtö / Alue 1 / Alue 2 / Säiliö / Työsäiliö / Aurinkop. / Uima-allas / Komp taajuus / Pumpun virtaus Valitse ja nouda

• Katso vikakoodit Vianmääritys- osiosta.

• Viimeisin vikakoodi näkyy ylimmäisenä. Valitse ja nouda

Kompressori Näyttää kompressorin suorituskyvyn. Valitse ja nouda

Lämmitin Varalämmittimen / säiliön lämmittimen toiminnan kokonaistunnit. Valitse ja nouda 3 Omat asetukset

Kosketusääni Ottaa toimintaäänen päälle / pois päältä.

LCD-kontrasti Määrittää näytön kontrastin.

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä).517

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

Taustavalo Asettaa näytön taustavalon keston. 1 min

Taustavalon kirkk. Asettaa näytön taustavalon kirkkauden.

Ajan näyttömuoto Määrittää kellonajan näyttötyypin. 24 h

Pvm ja aika Asettaa nykyisen päivämäärän ja ajan. Vuosi / kk / pvä / t / Min

Kieli Määrittää ylänäytön kielen.

• Katso kreikan sijaan englanninkielistä versiota.

Avaa salasanalukitus 4-merkkinen salasana kaikille asennuksille.

Yhteyst. 1 / Yhteyst. 2 Esiasetettu yhteysnumero asentajalle. Valitse ja nouda Valikot518 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö 5 Asennus Järj. määritys

Valinnainen piirikortti Huoltoon tarvitun ulkoisen PCB-piirilevyn liitäntä.

• Jos ulkoinen PCB (valinnainen) on kytketty, järjestelmässä on seuraavat lisätoiminnot:

Lisäsäiliöliitäntä ja sen toimintojen ja lämpötilan ohjaus.

2 alueen ohjaus (mukaan lukien uima-allas ja siinä olevan veden lämmitystoiminto).

Aurinkotoiminto (aurinkolämpöpaneelit, jotka on kytketty joko kodin lämminvesisäiliöön (DHW, Domestic Hot Water) tai lisäsäiliöön.

• Kuumavesisäiliö ei koske WH-ADC*-malleja.

Ulkoisen kompressorin kytkin.

Ulkoinen virhesignaali.

Alue ja anturi Anturien valinta tai joko 1 tai 2 alueen järjestelmän valinta. Alue

• Kun olet valinnut 1 tai 2 alueen järjestelmän, jatka huoneen tai uima-altaan valintaan.

• Jos uima-allas on valittu, lämpötila- asetukseksi T on valittava lämpötila väliltä 0 °C ~ 10 °C. Anturi

• Huonetermostaatille voidaan tehdä muitakin valintoja kuin ulkoinen tai sisäinen.

Lämm. kapasiteetti Lämmitystehon vähennys tarvittaessa.* 3 kW / 6 kW / 9 kW

• Saatavilla olevat kW-vaihtoehdot vaihtelevat mallikohtaisesti.

Jäänesto Veden jäätymiseneston käyttöönotto tai käytöstäpoisto, kun järjestelmä on OFF-tilassa Kyllä

Säiliöliitäntä Säiliön kytkentä järjestelmään.

DHW kapasiteetti Valitse säiliön lämmityskapasiteetiksi muuttuva tai vakio. Muuttuva kapasiteetti lämmittää säiliön nopeassa tilassa ja säilyttää lämpötilan tehokkaalla tilalla. Vakiokapasiteetti taas lämmittää säiliötä normaalilla lämmityskapasiteetilla.

• Tämä valinta on käytettävissä, jos Säiliöliitäntä on valittu (YES/KYLLÄ). Muuttuja Valikot Asentajalle519

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

Työsäiliöliitäntä Säiliön kytkentä järjestelmään ja jos YES (KYLLÄ) on valittu, T-lämpötilan asetus.

• Valinnaisen PCB-piirilevyn liitännän asetuksen on oltava YES (KYLLÄ), jotta toiminto on käytössä.

• Jos valinnaisen PCB-piirilevyn liitäntä ei ole valittuna, toiminto ei näy näytössä.

Kyllä 5 °C Määritä lisäsäiliön

Säiliön lämmitin Ulkoisen tai sisäisen säiliön lämmittimen valinta ja ulkoisen lämmittimen kohdalla lämmittimen käynnistymisajastimen asetus.

• Tämä valinta on käytettävissä, jos Säiliöliitäntä on valittu (YES/KYLLÄ). Sisäinen Ulkoinen 0:20 Säiliön lämmittimen ON-ajan asetus.

Pohjan lämm.vastus Valinta, onko valinnainen pohja-alustan lämmitin asennettuna vai ei.

• A-tyyppi - Pohja-alustan lämmitin aktivoituu vain jäänpoistotoiminnon aikana.

• B-tyyppi - Pohja-alustan lämmitin aktivoituu, kun ulkoilman lämpötila on 5 °C tai vähemmän.

Määritä pohja-alustan lämmittimen tyyppi*.

Vaihtoehtoinen ulkoanturi Vaihtoehtoisen ulkoanturin valinta.

Kaksivalens. liitäntä Ota kaksitoiminen liitäntä käyttöön tai poista se käytöstä.

Kyllä Valitse joko automaattinen ohjausmalli tai älyverkon syötteillä ohjattava malli.

• Tämä valinta näytetään vain, kun valinnaisen PCB-piirilevyn valinta on Kyllä. Auto Valikot520 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö Valinta, jolla valitaan kaksitoiminen liitäntä lisälämmönlähteen kuten boilerin ottamiseksi käyttöön lisäsäiliön tai kodin lämminvesisäiliön lämmittämiseen, kun lämpöpumpun kapasiteetti ei riitä matalan ulkolämpötilan vuoksi. Kaksitoiminen liitäntä voidaan määrittää toimimaan joko vuorotellen (lämpöpumppu ja boileri toimivat vuorotellen), rinnakkain (lämpöpumppu ja boileri toimivat samanaikaisesti) tai edistyneesti rinnakkain (lämpöpumppu toimii ja boileri käynnistyy lisäsäiliön ja/ tai kodin lämminvesisäiliön lämmitystä varten ohjauskuvion valintojen mukaan). Kyllä Auto -5 °C Määritä ulkolämpötila kaksitoimisen liitännän kytkeytymiselle. Kyllä Ulkolämpötilan valinnan jälkeen Ohjaustapa Vuorottelu / Rinnakkainen / Rinn.tilan lisäas.

• Valitse edistynyt rinnakkaistoiminta säiliöiden kaksitoimiseen käyttöön. Ohjaustapa Vuorottelu OFF Voit asettaa ulkoisen pumpun joko ON- tai OFF-tilaan kaksitoimisen käytön aikana. Valitse asetukseksi ON, jos järjestelmä on määritetty käyttämään yksinkertaista kaksitoimista liitäntää. Ohjaustapa Rinn.tilan lisäas. Lämmitys Säiliön valinta

• ”Lämmitys” tarkoittaa lisäsäiliötä ja ”LKV” kodin lämminvesisäiliötä. Ohjaustapa Rinn.tilan lisäas. Lämmitys Kyllä

• Lisäsäiliö aktivoituu vain, kun valittuna on ”Kyllä”. -8 °C Aseta lämpötila, jossa kaksitoiminen lämmönlähde käynnistetään. 0:30 Kaksitoimisen lämmönlähteen käynnistymisen viiveajastin (tunteina ja minuutteina). -2 °C Aseta lämpötila, jossa kaksitoiminen lämmönlähde sammutetaan. Valikot Asentajalle521

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö 0:30 Kaksitoimisen lämmönlähteen sammuttamisen viiveajastin (tunneissa ja minuuteissa). Ohjaustapa Rinn.tilan lisäas. LKV Kyllä

• LKV-säiliö aktivoituu vain, kun valittu on ”Kyllä”. 0:30 Kaksitoimisen lämmönlähteen käynnistymisen viiveajastin (tunteina ja minuutteina). Älyverkolla ohjattava kaksitoiminen järjestelmä noudattaa seuraavia syötteitä. Kyllä SG-valmius OFF Voit asettaa ulkoisen pumpun joko ON- tai OFF-tilaan kaksitoimisen käytön aikana. Valitse asetukseksi ON, jos järjestelmä on määritetty käyttämään yksinkertaista kaksitoimista liitäntää. Älyverkon signaali Toimintomalli Vcc-bit1 Vcc-bit2 Avaa Avaa Lämpöpumppu OFF, boileri OFF Lyhyt Avaa Lämpöpumppu ON, boileri OFF Avaa Lyhyt Lämpöpumppu OFF, boileri ON Lyhyt Lyhyt Lämpöpumppu ON, boileri ON

• Valinnaisen PCB-piirilevyn liitännän asetuksen on oltava YES (KYLLÄ), jotta toiminto on käytössä.

• Jos valinnaisen PCB-piirilevyn liitäntä ei ole valittuna, toiminto ei näy näytössä.

• Kuumavesisäiliö ei koske WH-ADC*-malleja.

Kyllä Työsäiliö Säiliön valinta Kyllä Säiliön valinnan jälkeen 10 °C Aseta

ON -lämpötila Valikot522 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö Kyllä Säiliön valinnan jälkeen T Käynnistyy -lämpötila 5 °C Aseta

OFF -lämpötila Kyllä Lämpötilan valinnan jälkeen T Käynnistyy -lämpötila T Sammuu -lämpötila 5 °C Aseta jäätymiseneston lämpötila Kyllä Säiliön valinnan jälkeen T Käynnistyy -lämpötila T Sammuu -lämpötila Jäätymiseneston lämpötilan asetuksen jälkeen 80 °C Aseta Hi-raja

Kyllä 120 % Kuumavesisäiliön kapasiteetti (1) ja (2) (%), lämmitys (%) ja jäähdytys (°C)

Ulkoinen kompressorin kytkin

Kiertoneste Valitse, kiertääkö järjestelmässä vesi vai glykoli. Vesi Valikot Asentajalle523

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

Pakota lämmitin Pakota lämmitin -tilan käyttöönotto joko manuaalisesti (oletus) tai automaattisesti. Man.

Pakosulatus Jos automaattivalinta on valittuna, ulkoyksikkö aloittaa sulatustoiminnon, jos lämmitystoiminto on käynnissä pitkään alhaisissa ulkolämpötiloissa. Man.

Sulatussignaali Kytke sulatussignaali käyttöön puhallinkonvektorin pysäyttämiseksi sulatustoiminnon aikana. (Jos sulatussignaalin asetus on kyllä, kaksitoiminen toiminto ei ole käytettävissä.)

Pumpun virtaus Aseta pumpun ohjaus muuttuvalle virtaukselle tai kiinteään tehoon.

6 Asennus Toiminnan määritys Pääsy neljään tärkeimpään toimintoon tai tilaan. 4 pääasiallista tilaa Lämmitys / *

Lämmitys Veden ja ympäristön lämpötilojen asetus lämmitykselle. Veden lämm. käynn.lämpötila / Ulkolämpötila lämm. sammut. / T lämmityksen käynnistykseen / Lämmitin ON/OFF Veden lämm. käynn.lämpötila Kompensointikäyrä Lämmitys ON lämpötiloille kompensaatiokäyrällä tai suora tulo.

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä). Valikot524 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö Veden lämm. käynn.lämpötila Kompensointikäyrä X-akseli: -5 °C, 15 °C Y-akseli: 55 °C, 35 °C Syötä 4 lämpötilapistettä (2 vaakasuoralla X-akselilla, 2 pystysuoralla Y-akselilla).

• Lämpötila-alue: X-akseli: -20 °C ~ 15 °C, Y-akseli: Katso jäljempää

• Lämpötila-alue Y-akselin tulolle:

1. WH-UD-malli: 20 °C ~ 60 °C

2. WH-UH-malli ja varalämmitin on käytössä: 25 °C ~ 65 °C

3. WH-UH-malli ja varalämmitin on poissa käytöstä: 35 °C ~ 65 °C

4. WH-UX-malli: 20 °C ~ 60 °C

• Jos 2 alueen järjestelmä on valittuna, 4 lämpötilapistettä on syötettävä myös alueelle 2.

• ”Alue1” ja ”Alue2” eivät näy näytössä, jos vain 1 alue on valittu. Veden lämm. käynn.lämpötila Suora 35 °C Lämmitys ON -lämpötila

• Min. ~ maks. -alue on ehdollinen seuraavasti:

1. WH-UD-malli: 20 °C ~ 60 °C

2. WH-UH-malli ja varalämmitin on käytössä: 25 °C ~ 65 °C

3. WH-UH-malli ja varalämmitin on poissa käytöstä: 35 °C ~ 65 °C

4. WH-UX-malli: 20 °C ~ 60 °C

• Jos valittuna on kahden alueen järjestelmä, lämpötilan asetuspiste on syötettävä myös alueelle 2.

• ”Alue1” ja ”Alue2” eivät näy näytössä, jos vain 1 alue on valittu. Ulkolämpötila lämm. sammut. 24 °C Lämmitys OFF -lämpötila T lämmityksen käynnistykseen 5 °C Aseta

lämmityksen ON-tilalle.

• Tämä asetus ei ole käytettävissä, jos pumpun virtausteho on maksimitasolla. Lämmitin ON/OFF Lämmitin ON/OFF Ulkolämpötila lämm. käynn. 0 °C Lämmittimen ON -lämpötila Valikot Asentajalle525

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö Lämmitin ON/OFF Lämmittimen käynnistysviive (ON) 30 min Lämmittimen käynnistysviive Lämmitin ON/OFF Veden lämpötila, jossa lämmitin käynnistyy (ON) -4 °C Lämpötilan asetuslämpötilan poikkeama, jossa lämmitin käynnistyy. Lämmitin ON/OFF Veden lämpötila, jossa lämmitin sammuu (OFF) -2 °C Lämpötilan asetuslämpötilan poikkeama, jossa lämmitin sammuu.

Jäähdytys Veden ja ympäristön lämpötilojen asetus jäähdytykselle. Vedenlämpötilat jäähdytyksen ON-tilalle

T jäähdytyksen ON-tilalle. Veden jäähd. käynn.lämpötila Kompensointikäyrä Jäähdytyksen ON-lämpötilat kompensaatiokäyrällä tai suora tulo. Veden jäähd. käynn.lämpötila Kompensointikäyrä X-akseli: 20 °C, 30 °C Y-akseli: 15 °C, 10 °C Syötä 4 lämpötilapistettä (2 vaakasuoralla X-akselilla, 2 pystysuoralla Y-akselilla)

• Jos 2 alueen järjestelmä on valittuna, 4 lämpötilapistettä on syötettävä myös alueelle 2.

• ”Alue1” ja ”Alue2” eivät näy näytössä, jos vain 1 alue on valittu.

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä). Valikot526 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö Veden jäähd. käynn.lämpötila Suora 10 °C Aseta lämpötila jäähdytykseen ON-tilalle

• Jos valittuna on kahden alueen järjestelmä, lämpötilan asetuspiste on syötettävä myös alueelle 2.

• ”Alue1” ja ”Alue2” eivät näy näytössä, jos vain 1 alue on valittu. T jäähdytyksen käynnistykseen 5 °C Aseta

jäähdytyksen ON-tilalle

• Tämä asetus ei ole käytettävissä, jos pumpun virtausteho on maksimitasolla.

Auto Automaattinen vaihto lämmityksestä jäähdytykseen tai jäähdytyksestä lämmitykseen. Ulkoilman lämpötilat vaihdolle lämmityksestä jäähdytykseen tai jäähdytyksestä lämmitykseen. Ulkolämp. lämm. jäähdytykseen / Ulkolämp. jäähd. lämmitykseen Ulkolämp. lämm. jäähdytykseen 15 °C Aseta ulkolämpötila vaihdolle lämmityksestä jäähdytykselle. Ulkolämp. jäähd. lämmitykseen 10 °C Aseta ulkolämpötila vaihdolle jäähdytyksestä lämmitykseen.

Säiliö Toimintojen asetus säiliölle. Toiminta-aika (enint.) / Säiliön lämm.aika (enint.) / Säiliön uud.lämm.lämpötila / Sterilointi

• Näyttö näyttää 3 toimintoa kerralla. Toiminta-aika (enint.) 8:00 Suurin lattian toiminta-aika (tunneissa ja minuuteissa)

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä). Valikot Asentajalle527

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö Säiliön lämm.aika (enint.) 1:00 Suurin aika säiliön lämmitykselle (tunneissa ja minuuteissa) Säiliön uud.lämm.lämpötila -8 °C Aseta lämpötila, jossa säiliön vesi kiehautetaan uudelleen. Sterilointi Maanantai Sterilointi voidaan valita yhdelle tai useammalle viikonpäivälle. Su / Ma / Ti / Ke / To / Pe / La Sterilointi: Aika 12:00 Säiliön sterilointiin valitun viikonpäivän / valittujen viikonpäivien kellonaika 0:00 ~ 23:59 Sterilointi: Kuum.lämp. 65 °C Valitse säiliön steriloinnin kiehuntalämpötilat. Sterilointi: Toim.aika (en.) 0:10 Määritä sterilointiaika (tunneissa ja minuuteissa) 7 Asennus Huoltoasetukset

Pumpun enimmäisnopeus Pumpun enimmäisnopeuden määritys. Määritä virtausnopeus, maksimiteho ja pumpun toiminnan ON/OFF-tilat. Virtausnop.: XX:X l/min En.teho: 0x40 ~ 0xFE, Pumpun: ON/OFF/ılmaus Valikot528 Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

Tyhjennyspumppaus Pumpun alasajon määritys. Pump down operation (Pumpun alasajo)

Bet. kuivaus Betonin (lattia, seinät jne.) kuivaus rakennuksen aikana. Älä käytä tätä valikkoa muihin tarkoituksiin äläkä muina aikoina kuin rakentamisen aikana Muokkaa, jos haluat määrittää kuivan betonin lämpötilan. ON / Muokkaa Muokkaa Vaiheet: 1 Lämpötila: 25 °C Betonin kuivauksen lämmityslämpötila. Valitse haluamasi vaiheet: 1 ~ 10, alue: 1 ~ 99

Vahvista kuivan betonin asettumislämpötila jokaisessa vaiheessa.

Huoltoyhteystieto Aseta 2 yhteystiedon nimeä ja numeroa käyttäjälle. Huoltoteknikon nimi ja yhteysnumero. Yhteyst. 1 / Yhteyst. 2 Yhteyst. 1 / Yhteyst. 2 Yhteystiedon nimi ja numero. Nimi / puhelinkuvake Anna nimi ja numero Yhteystiedon nimi: aakkoset a-z Yhteystiedon numero: 1 ~ 9 Valikot Asentajalle529

Valikot / Puhdistusohjeet HUOLTO Käyttäjä

• Jotta voidaan varmistaa yksiköiden optimaalinen suorituskyky, käyttäjä voi tarkistaa ja puhdistaa kaikki esteet ulkokäytön yksikön ilman sisääntulo- ja poistoaukoissa.

• Käyttäjien ei tule pyrkiä huoltamaan tai vaihtamaan yksikön osia.

• Ota yhteyttä valtuutettuun jälleenmyyjään ajoitettujen tarkastusten osalta. Jälleenmyyjä
• Yksiköiden turvallisuuden ja optimaalisen toiminnan varmistamiseksi, on yksiköt, RCCB/ELCB, vesisuodatin, johdot ja putket tarkastettava säännöllisesti valtuutetun jälleenmyyjän toimesta. Sisälaite

• Älä roiskuta vettä suoraan. Pyyhi yksikkö varovasti pehmeällä, kuivalla liinalla. Puhdistusohjeet Järjestelmä on puhdistettava säännöllisin väliajoin, jotta se toimisi mahdollisimman hyvin. Ota yhteyttä valtuutettuun jälleenmyyjään.

• Katkaise virransyöttö ennen puhdistusta.

• Älä käytä bensiiniä, tinneriä tai hankausjauhetta.

• Käytä vain saippuaa ( pH 7) tai neutraalia yleispuhdistusainetta.

• Älä käytä yli 40 °C lämpöistä vettä. Vesisuodatin

• Puhdista vesisuodatin vähintään kerran vuodessa. Muussa tapauksessa suodatin voi tukkeutua, ja seurauksena voi olla järjestelmän rikkoutuminen. Ota yhteyttä valtuutettuun jälleenmyyjään.

• Poista pöly myös magneetista. Ulkolaite

• Älä tuki ilman tulo- ja lähtöaukkoja. Muussa tapauksessa laitteen toiminta saattaa heikentyä tai se saattaa rikkoutua. Poista mahdolliset esteet ilmanvaihdon varmistamiseksi.

• Poista lumi ulkoyksikön ympäriltä lumisateella, jotta ilman tulo- ja lähtöaukot eivät peity lumeen. Pidempiaikainen käyttämättömyys

• Säiliöyksikössä oleva vesi tulee valuttaa ulos.

• Katkaise virransyöttö. Kriittiset vikatapaukset Katkaise virransyöttö ja käänny valtuutetun jälleenmyyjän puoleen seuraavissa tilanteissa:

• Epätavallinen ääni käytön aikana.

• Kaukosäätimeen on päässyt vettä/likaa.

• Sisäyksiköstä vuotaa vettä.

• Katkaisija kytkee pois päältä toistuvasti.

• Virtajohto lämpenee liian kuumaksi.

• Älä paina tai lyö lasikantta kovilla ja terävillä esineillä. Muussa tapauksessa laite saattaa vaurioitua.

• Varmista, että vedenpaine on välillä 0,05-0,3 MPa (0,1 MPa = 1 baari).

• Jos vedenpaine on edellä mainitun alueen ulkopuolella, käänny valtuutetun jälleenmyyjän puoleen.530 Seuraavassa kuvatut ilmiöt eivät ole merkki toimintahäiriöstä. Ilmiö Syy Veden virtauksen ääni toiminnan aikana.

• Jäähdytysaine virtaa laitteen sisällä. Toiminta viivästyy muutamilla minuuteilla uudelleen käynnistämisen jälkeen.

• Viive suojaa kompressoria. Ulkoyksiköstä tulee vettä/höyryä. •Putkissa tapahtuu tiivistymistä tai höyrystymistä. Ulkoyksiköstä tulee höyryä lämmitystilassa.

• Se aiheutuu lämmönvaihtimen sulatustoiminnosta. Ulkoyksikkö ei toimi. •Sen aiheuttaa järjestelmän suojatoiminto, kun ulkolämpötila on toiminta-alueen ulkopuolella. Järjestelmän toiminta katkeaa. •Sen aiheuttaa järjestelmän suojaustoiminto. Kun veden tulolämpötila on alle 10 °C, kompressori pysähtyy ja varalämmittimen virta kytkeytyy. Järjestelmä lämpenee huonosti. •Kun paneelia ja lattiaa lämmitetään samanaikaisesti, lämpimän veden lämpötila saattaa laskea, mikä voi heikentää järjestelmän lämmitystehoa.

• Kun ulkoilman lämpötila on matala, järjestelmän lämpenemiseen voi kulua enemmän aikaa.

• Ulkoyksikön lähtö- tai tuloaukon tukkii jokin este, kuten lumikinos.

• Kun esiasetettu veden lähtölämpötila on matala, järjestelmän lämpenemiseen voi kulua enemmän aikaa. Järjestelmä ei lämpene hetkessä. •Järjestelmällä kestää hetken lämmittää vesi, jos se alkaa toimia kylmällä vedenlämpötilalla. Varalämmitin kytkeytyy automaattisesti päälle, kun se poistetaan käytöstä.

• Sen aiheuttaa sisäyksikön lämmönvaihtimen suojausohjaus. Toiminta käynnistyy automaattisesti, kun ajastinta ei ole asetettu.

• Sterilointiajastinta ei ole asetettu. Voimakas kylmäaineen melu jatkuu useita minuutteja.

• Sen aiheuttaa suojausohjaus jäänpoistotoiminnan aikana, kun ulkolämpötila on alle -10 °C.

COOL -tila ei ole käytettävissä. •Järjestelmä on lukittu toimimaan vain HEAT-tilassa. Tarkista seuraavat asiat ennen kuin otat yhteyttä huoltoliikkeeseen. Ilmiö Tarkista Toiminta HEAT/*

COOL -tilassa ei ole tehokasta.

• Aseta oikea lämpötila.

• Sulje paneelin lämmitin / jäähdyttimen venttiili.

• Poista mahdolliset esteet ulkoyksikön ilman tulo- ja poistoaukoista. Äänekäs toiminnan aikana. •Ulkoyksikkö tai sisäyksikkö on asennettu kaltevaan tasoon.

• Sulje kansi kunnolla. Järjestelmä ei toimi. •Suojakatkaisin on lauennut/aktivoitunut. Toiminnan LED ei toimi tai mitään ei näy kaukosäätimessä.

• Virransyöttö toimii oikein tai virta on katkennut. Vianetsintä

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä).531

Vianetsintä Vikanro Vian selitys H12 Kapasiteetin vastaamattomuus H15 Kompressorianturin virhe H20 Pumppuvirhe H23 Kylmäaineanturin virhe H27 Huoltoventtiilin virhe H28 Aurinkoanturin virhe H31 Uima-allasanturin virhe H36 Lisäsäiliön anturivirhe H38 Merkkien yhteensopimattomuusvirhe H42 Pienen paineen suojaus H43 Alueen 1 anturin virhe H44 Alueen 2 anturin virhe H62 Veden virtauksen virhe H63 Matalapaineanturin virhe H64 Korkeapaineanturin virhe H65 Jäänpoiston vedenkiertoanturin virhe H67 Ulkoisen termistorin 1 virhe H68 Ulkoisen termistorin 2 virhe H70 Varalämmittimen ylikuormitussuojausvirhe H72 Säiliön anturin virhe H74 PCB-tiedonvaihdon virhe H75 Matalan vedenlämpötilan suojaus H76 RC-sisätilojen tiedonvaihtovirhe H90 Sisä- ja ulkolaitteen tiedonvaihtovirhe H91 Säiliön lämmittimen ylikuormitussuojausvirhe H95 Jännitteen kytkentävirhe H98 Suurpainesuojaus H99 Sisäyksikön jäätymisenesto Vikanro Vian selitys F12 Painekytkin aktivoitu F14 Huono kompressorin pyörintä F15 Puhallinmoottorin lukitusvirhe F16 Virransuojaus F20 Kompressorin ylikuormitussuojaus F22 Transistorimoduulin ylikuormitussuojaus F23 DC-huippu F24 Kylmäainekierron virhe F25

Jäähdytys/lämmitys-jakson virhe F27 Painekytkimen virhe F29 Huono tulistuksen päästö F30 Veden lähtöanturin 2 virhe F32 Sisätermostaatin virhe F36 Ulkoisen ympäristöanturin virhe F37 Veden tuloanturin virhe F40 Ulkoisen päästöanturin virhe F41 Tehokertoimen korjausvirhe F42 Ulkoisen lämmönvaihtimen anturin virhe F43 Ulkoyksikön sulatusanturin virhe F45 Veden lähtöanturin virhe F46 Virtamuuntajan katkaisu F48 Haihduttimen lähtöanturin virhe F49 Ohituslähtöanturin virhe F95

Jäähdytyksen korkeapainevirhe

• Jotkut virhekoodit eivät ehkä koske laitemalliasi. Pyydä lisätietoja valtuutetulta jälleenmyyjältä. Vilkkuu Vikanumero Jäljempänä on luettelo vikakoodeista, jotka voivat näkyä näytössä, jos järjestelmän asetuksissa tai toiminnassa on ongelmia. Kun näytössä lukee esimerkiksi alla näkyvä vikakoodi, ota yhteys kaukosäätimessä näkyvään numeroon tai lähimpään valtuutettuun asentajaan. Kaikki kytkimet ovat poissa käytöstä, paitsi ja

Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen.

Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä).532 Tiedot Tietoja käyttäjille liittyen vanhan laitteiston keräykseen ja poistoon Nämä symbolit tuotteissa ja/tai liitännäisissä asiakirjoissa tarkoittavat että käytettyjä sähkö- ja elektroniikkalaitteita ei pidä sekoittaa yleiseen kotitalousjätteeseen. Johda vanhat tuotteet käsittelyä, uusiointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Näiden tuotteiden hävittäminen auttaa säästämään arvokkaita resursseja ja ehkäisemään ennalta potentiaalisia negatiivisia vaikutuksia inhimilliselle terveydelle ja ympäristölle joita syntyy jätteiden epäasiallisesta käsittelystä. Saat lisätietoja vanhojen tuotteiden keräyksestä ja kierrätyksestä paikallisilta kunnan viranomaisilta, kotitalouksien jätehuollosta tai liikkeestä, josta ostit tuotteet. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus. Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä. Tietoja verkkosovittimen (valinnainen lisävaruste) kytkemisestä VAARA Tarkista ilma-vesijärjestelmän ympäristön turvallisuus ennen käyttöä. Tarkista ennen käyttöä, onko läheisyydessä muita henkilöitä tai eläimiä. Virheellinen käyttö ohjeiden noudattamatta jättämisen vuoksi voi aiheuttaa haittaa ja vahinkoa. Tarkista alla olevat seikat ennen käyttöä (sisätiloissa) - Ajastimen asetusten tila. Odottamaton käynnistyminen/sammuminen saattaa aiheuttaa vakavan loukkaantumisen tai vammoja ihmisille ja eläimille. Tarkista alla olevat seikat ennen käyttöä ja sen aikana (muualta käsin) - Jos tiedät, että joku muu on sisätiloissa, ilmoita tälle henkilölle, että muutat toiminta-asetuksia ennen niiden käyttöönottoa. Näin vältetään yllättävät muutokset ja laitteen toiminnan muutoksista aiheutuvat terveysongelmat. - Älä käytä laitetta tiloissa, joissa on lapsia, vammaisia tai vanhuksia, jotka eivät pysty itse ohjaamaan laitetta. - Tarkista asetukset ja toiminnan tila usein. - Jos näet virhekoodin, lopeta käyttö ja kysy neuvoa valtuutetulta jälleenmyyjältä tai asiantuntijalta. Tarkista ennen käyttöä

• Järjestelmä ei ehkä ole käytettävissä, jos tiedonsiirtoyhteys ei ole kunnossa. Tarkista toiminnan tila sovelluksen näytöstä ohjaustoimien jälkeen. Seuraava tilanne saattaa esiintyä etäohjausta käytettäessä. - Ei voi ohjata, toiminta-aika ei siirry laitteeseen. - Ilma-vesijärjestelmän toiminta ei vastaa asetuksia, kun ne asetetaan tilojen ulkopuolelta.

• Suosittelemme, että lukitset älypuhelimen näytön virheellisten ohjauskomentojen estämiseksi.

• Käytä vain valtuutetun jälleenmyyjän tai asiantuntijan määrittämiä etäohjaus- tai tiedonsiirtolaitteita tai kaukosäätimiä.

• Käyttö on Panasonic Smart Applicationin palveluehtojen ja henkilökohtaisten tietojen käsittelyä koskevien ehtojen alaista.

• Jos Panasonic Smart Applicationia ei käytetä pitkään aikaan, irrota verkkosovitin laitteesta.533

• VAARA Tämä symboli osoittaa, että laitteessa käytetään tulenarkaa kylmäainetta. Jos kylmäainetta vuotaa ja ulkoinen sytytyslähde on lähellä, syttyminen on mahdollista. Tämä symboli ilmoittaa, että käyttöohje on luettava huolellisesti. Tämä symboli osoittaa, että huoltohenkilöstön on käsiteltävä tätä laitetta asennusohjeiden mukaisesti. Tämä symboli osoittaa, että käyttöohjeissa ja/tai asennusohjeissa on tietoa. TiedotTartalomjegyzék Biztonsági óvintézkedések p. 536
• -548 A távvezérlő gombjai és kijelzője p. 549
• -551 Inicializálás p. 551
• Gyorsmenü p. 552
• Menük p. 552
• -566 A felhasználónak 1 Funkció beállítása -553 p. 552
