BRUGSANVISNING WHSDC0709J3E5 PANASONIC

Betjeningsvejledning

Luft-til-vand varmepumpe

40-77

Dansk (DA)

Tak, fordi du købte et Panasonic produkt.

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Installationsvejledning vedhæftet.

For serienummer og produktionsår henvises der til typeskiltet.

Indholdsfortegnelse

Sikkerhedsanvisninger 42-54

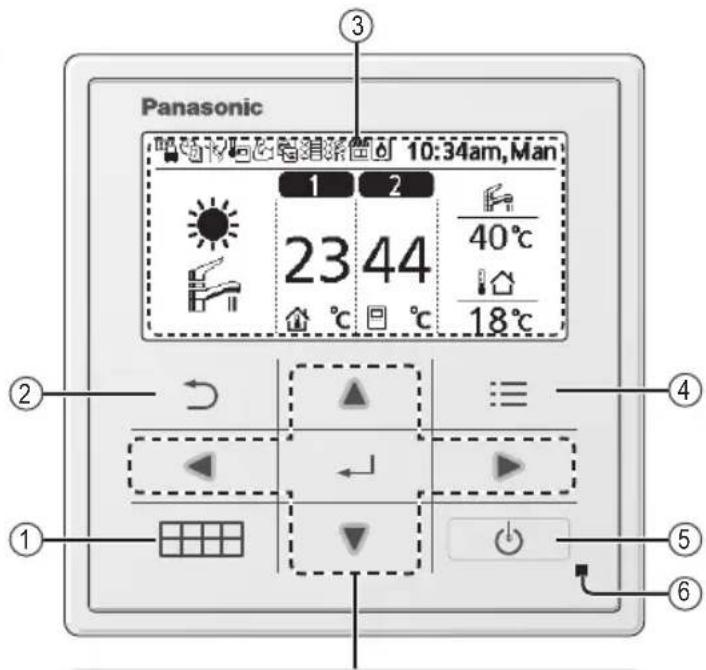

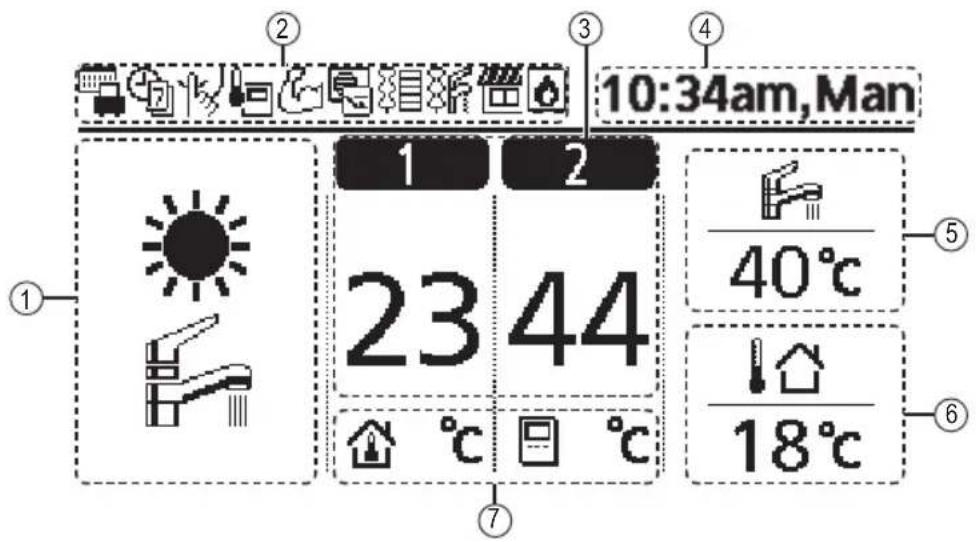

Fjernbetjeningens knapper og skærm 55-57

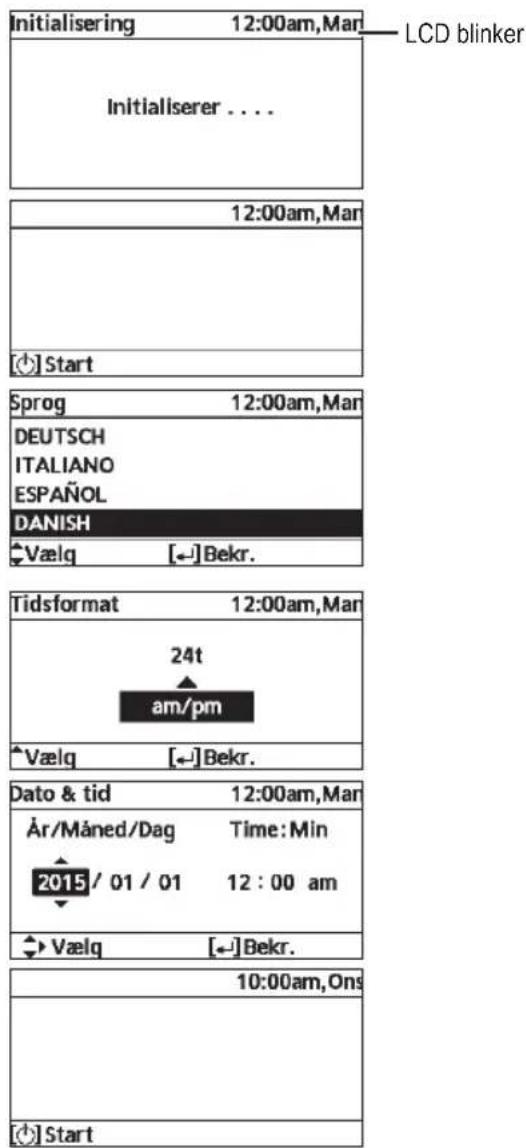

Initialisering 57

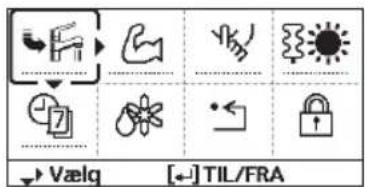

Hurtig menu 58

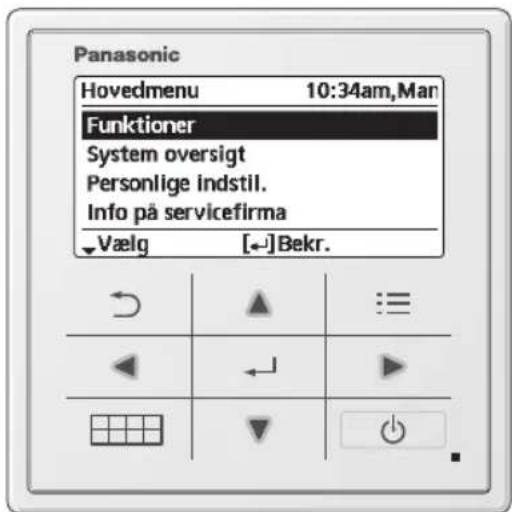

Menuer 58-72

Til brugeren

1 Funktioner ....58-59

1.1 Ugeprogram

1.2 Ferieprogram

1.3 Lydsvag driftprogr.

1.4 Varmeprogram

1.5 Tankprogram

1.6 Legionella

2 System oversigt 60

2.1 Energimåler

2.2 Systemoplysninger

2.3 Fejlhistorik

2.4 Kompressor

2.5 Backup varmelegeme

3 Personlige indstil. 60-61

3.1 Tastelyd

3.2 LCD-kontrast

3.3 Baggrundslys

3.4 Baggrundslys intens.

3.5 Tidsformat

3.6 Dato & tid

3.7 Sprog

5.10 Alternativ udendørsføler

5.11 Bivalent tilslutning

5.12 Ekstern SW

5.13 Solartislutning

5.14 Ekstern fejlsignal

5.15 Behovsstyring

5.16 SG ready

5.17 Ekstern kompressor SW

5.18 Varmebærer

5.19 Varme/køl-kontakt

5.20 Start el backup

5.21 Tvangsafrim.

5.22 Afrimningssignal

5.23 Pumpekapacitet

6 Installatørindstil. > Driftsindstillinger .....67-71

6.1 Varme

6.2 Køl

6.3 Auto

6.4 Tank

7 Installatørindstil. > Service setup .....71-72

7.1 Pumpe max. hastighed

7.2 Pump down

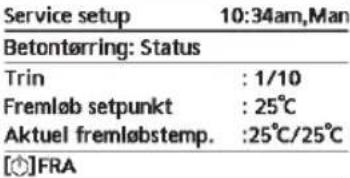

7.3 Betontørring

7.4 Info på servicefirma

Rengøringsvejledning 73

Fejlfinding 74-75

Oplysninger 76-77

Inden brug, skal du sørge for at systemet er blevet installeret korrekt af en autoriseret forhander i henhold til de givne instruktioner.

• Panasonic luft-til-vand varmepumpe er et delt system, der består af to enheder, indendørs og udendørs enheder. Dette system er designet til at fungere med Panasonic vandtank-enhhed. Medmindre det anvendes sammen med Panasonic vandtank-enhhed, garanterer Panasonic ikke for nogen normal drift eller systemets pålidelighed.
• Disse betjeningsvejledninger beskriver, hvordan systemet betjenes ved hjælp af indendørs- og udendørsenheden.
• Med hensyn til driften af andre produkter såsom vandtank, radiator, ekstern termoregulator, og gulvvarme-enheder henvises der til betjeningsvejledningen for hvert enkelt produkt.
• Systemet kunne være låst, så det kun kan anvendes i HEAT-tilstand og er deaktiveret i COOL-tilstand.
• Nogle funktioner, der er beskrevet i denne vejledning, er muligvis ikke relevante for dit system.
• Kontakt den nærmeste autoriserede forhandler angående yderligere oplysninger.

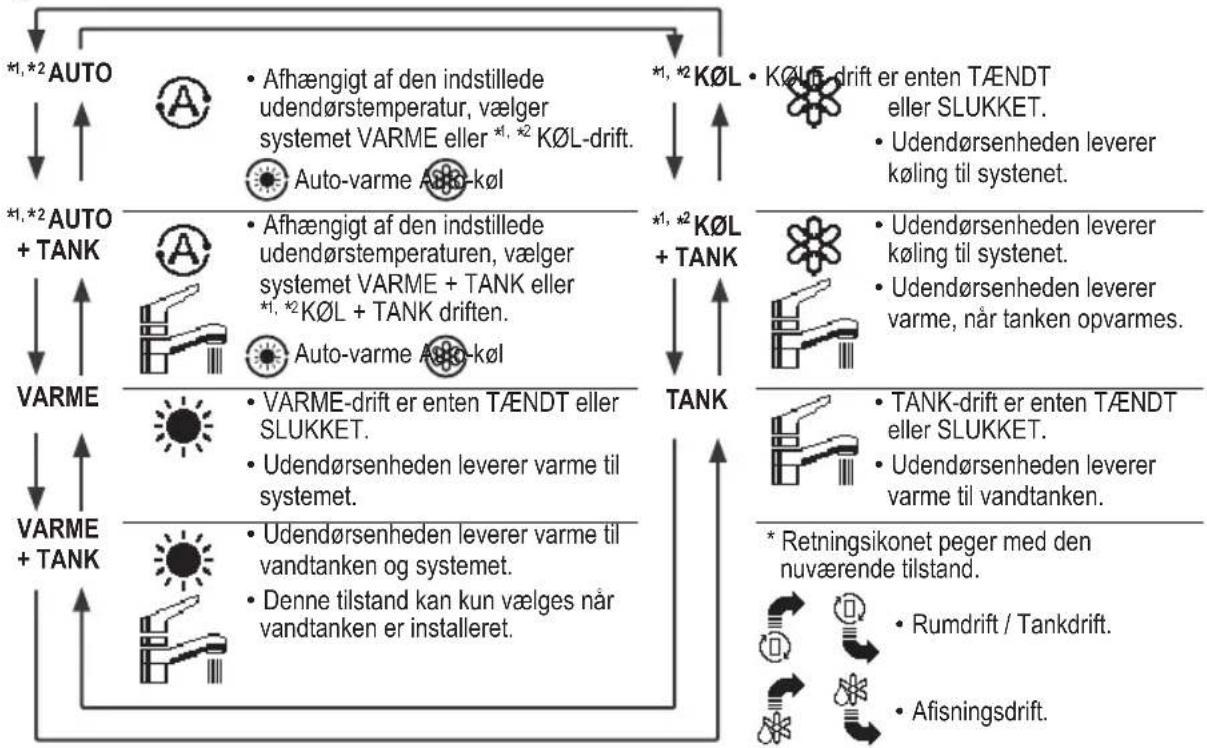

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*2 Vises kun, når K∅L-tilstand er låst op (Dette betyder når K∅LE-tilstand er tilgængelig)

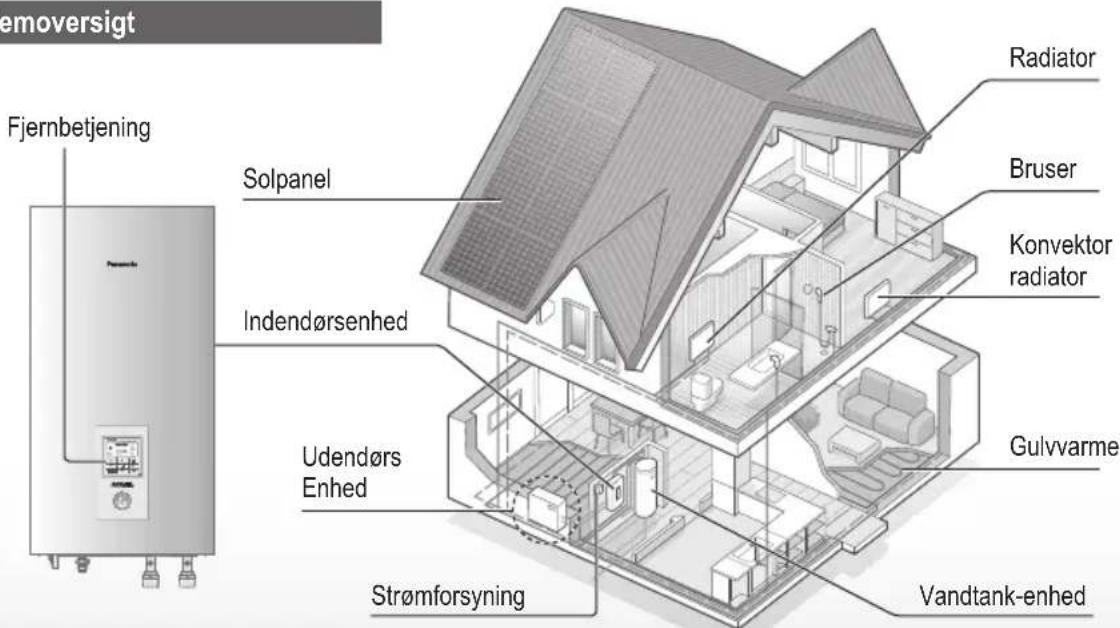

Systemoversigt

emoversigt Fjernbetjening Solpanel Indendørsenhed Udendørs Enhed Strømforsyning Radiator Bruser Konvektor radiator Gulvvarme Vandtank-enhed

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

Driftsbetingelser

	OPVARMNING (KREDSL∅B) *	1, *2 K∅LING (KREDSL∅B)
Vandudløbstemperatur (°C)(Min. / Maks.)	20 / 55 (Under omgivelser -15 °C) *320 / 60 (Over omgivelser -10 °C) *3	5 / 20
Udendørstemperatur (°C)(Min. / Maks.)	-20 / 35 10 / 43

Når udendørstemperaturen er uden for intervallet i skemaet, falder varmekapaciteten betydeligt, og udendørsenheden stopper eventuelt som beskyttelse.
Enheden genstarter automatisk, efter at udendørstemperaturen vender tilbage til det angivne interval.
*3 Ved en omgivelsestemperatur på mellem -10 °C og -15 °C, vil vandets udgangstemperatur gradvist falde fra 60 °C til 55 °C.

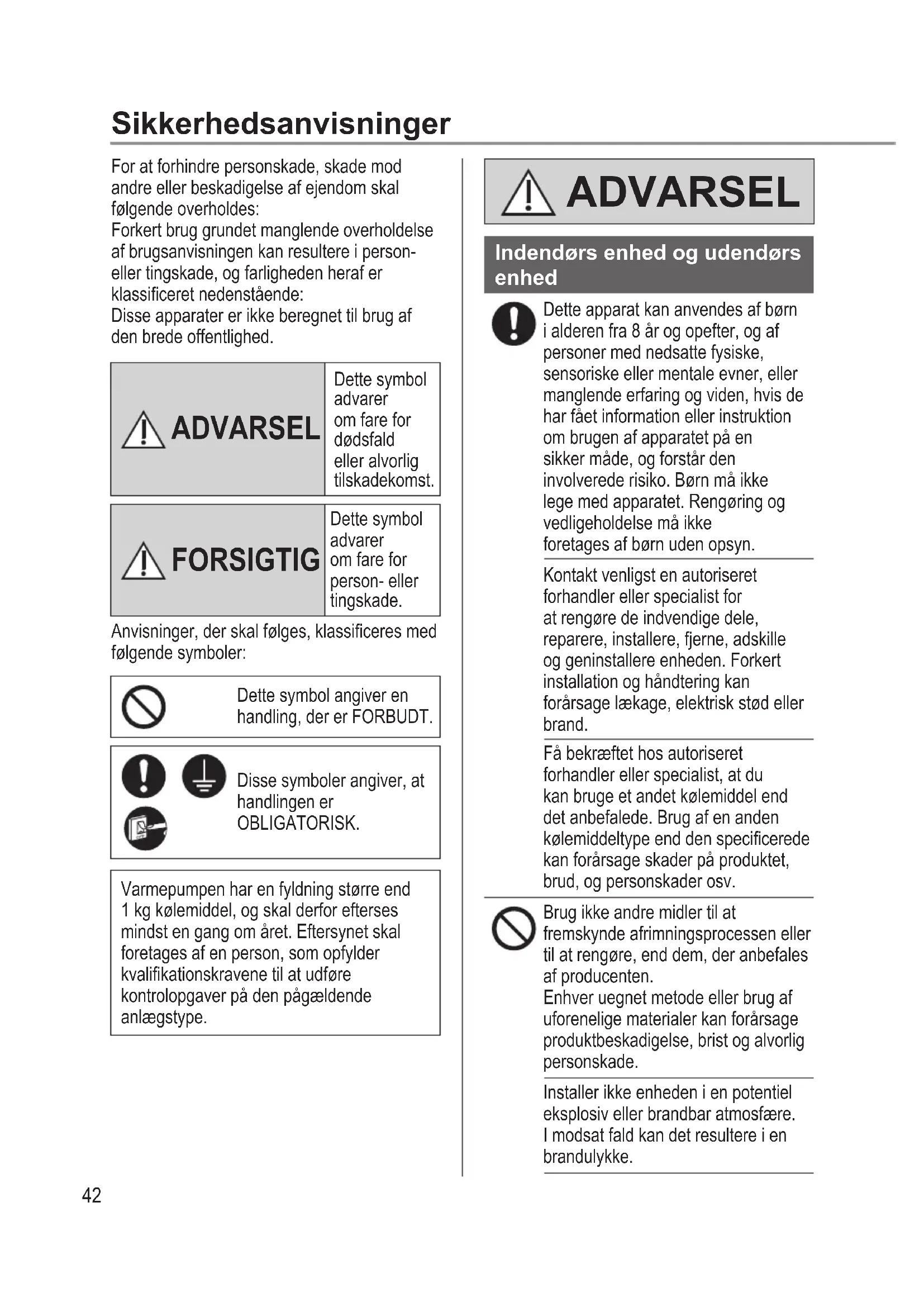

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes:

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Disse apparater er ikke beregnet til brug af den brede offentlighed.

ADVARSEL

Anvisninger, der skal følges, klassificeres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Disse symboler angiver, at handlingen er OBLIGATORISK.

Varmepumpen har en fyldning større end 1 kg kølemiddel, og skal derfor efterses mindst en gang om året. Eftersynet skal foretages af en person, som opfylder kvalifikationskravene til at udføre kontrolopgaver på den pågældende anlægstype.

ADVARSEL

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Kontakt venligst en autoriseret forhandler eller specialist for at rengøre de indvendige dele, reparere, installere, fjerne, adskille og geninstallere enheden. Forkert installation og håndtering kan forårsage lækage, elektrisk stød eller brand.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede. Brug af en anden kølemiddeltype end den specificerede kan forårsage skader på produktet, brud, og personskader osv.

Brug ikke andre midler til at fremskynde afrimningsprocessen eller til at rengøre, end dem, der anbefales af producenten. Enhver uegnet metode eller brug af uforenelige materialer kan forårsage produktbeskadigelse, brist og alvorlig personskade.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Stik aldrig dine fingre eller andre objekter ind i luft/vandvarmepumpens indendørs-eller udendørsenhed, roterende dele kan give kvæstelser.

Berør ikke den udvendige enhed, när det lyner, da det kan forårsage stød.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Installer ikke indendørsenheden udendørs. Den er kun beregnet til at installere indendørs.

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecificeret led forhindre overophedning

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.
• Betjen ikke enheden med våde hænder.
  • Bøj ikke netledningen for meget.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvalificeret fagmand.

Anlægget er udstyret med (RCCB/ELCB) fejlstrømsafbryder med integreret Overstrømsbeskyttelse/Fejlstrømsrelæ. Bed en autoriseret forhandler om at tjekke Fejlstrømsafbryderens/-relæets funktionalitet jævnligt, specielt efter installation, inspektion og vedligeholdelse. Fejl ved fejlstrømsafbryderen/-relæet kan medføre elektrisk stød og/eller brand.

Det anbefales kraftigt at den installeres med en reststrøm-anordning (RCD) på anlægget for at hindre elektrisk stød og/eller brand.

Før der tages adgang til terminalerne, skal alle strømkredsløb frakobles.

Stop anvendelsen af produktet, hvis der opstår noget unormalt/en fejl og afbryd strømforsyningen.

(Risiko for røg/brand/elektrisk stød) Eksempler på noget unormalt/en fejl

• Fejlstrømsafbryderen/-relæet slår ofte fra.
• Der observeres brandlugt.
• Der observeres unormal støj eller vibration fra enheden.
• Varmt vand lækker fra indendørsenheden.
  Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.

Brug handsker under inspektion og vedligeholdelse.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Undgå elektrisk stød ved at slå strømforsyningen fra: -Før rengøring eller servicering. -Ved længere perioder uden anvendelse.

Dette apparat er til flere anvendelser. For at undgå elektrisk stød, forbrænding og/eller dødelig skade, sørg for at frakoble alle strømforsyninger før der tages adgang til enhver terminal i indendørsenheden.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Installer ikke enheden tæt på nogen form for brændstof eller på et badeværelse. I modsat fald, kan det medføre elektrisk stød og/eller brand.

Berør ikke den skarpe aluminiumsfinne, da skarpe dele kan forårsage personskade.

Anvend ikke anlægget under sterilisering for at undgå skoldning med varmt vand, eller overophedning af bruser.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Undgå lækage ved at sikre, at drænrøret er:

-Tilsluttet korrekt
-Holdes fri af tagrender og beholdere
-Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Fjernbetjeningen må ikke blive våd. I modsat fald kan det medføre elektrisk stød og/eller brand.

Du må ikke trykke på fjernbetjeningens knapper med hårde og skarpe genstande. I modsat fald kan det forårsage skade på enheden.

Fjernbetjeningen må ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Du må ikke selv inspicere eller vedligeholde fjernbetjeningen. Kontakte en autoriseret forhandler for at undgå personskade forårsaget af forkert betjening.

ADVARSEL

Dette apparat er fyldt med R32 (let brændbart kølemiddel).

Hvis kølemidlet er lækket, og udsættes for en ekstern antændelseskilde, er der risiko for brand.

Indendørs enhed og udendørs enhed

Apparatet skal installeres og/eller drives i et rum med et gulvareal, der er større end Amin (m²), og holdes væk fra antændelseskilder såsom varme/gnister/åben ild, eller farlige områder med gasapparater, gasmadlavning, netagtige gasforsyningssystemer eller elektriske kogeapparater, etc. (Der henvises til Skema I i installationsvejledningen skema for Amin (m²))

Vær opmærksom på, at kølemidlet kan være lugtfrit, så det anbefales at have egnede gasdetektorer til brændbare gasser installeret, som er i stand til at advare ved lækager.

Sørg for, at alle nødvendige ventilationsåbninger ikke tildækkes.

Må ikke laves hul i eller brændes, da apparatet er under tryk. Udsæt ikke apparatet for varme, flammer, gnister eller andre antændelseskilder. Ellers kan det eksplodere og forårsage tilskadekomst eller død.

Forholdsregler for brug af R32-kølemiddel

De grundlæggende fremgangsmåder for installationsarbejde er de samme som almindelige kølemiddelmodeller (R410A, R22).

Eftersom driftstrykket er højere end for kølemiddel R22-modeller, er nogle af værktøjerne for rør og installation og service specielle. Især ved udskiftning af et kølemiddel R22-model med en ny kølemiddel R32-model, skal du altid udskifte det almindelige rør og brystmøtrikker med røret og brystmøtrikkerne til R32 og R410A på den udendørs enhedsside. For R32 og R410A kan den samme brystmøtrik på den udendørs enhedsside og rør anvendes.

Blanding af forskellige kølemidler i et system er forbudt. Modeller, der bruger kølemiddel R32 og R410A har en anden gevinddiameter for fyldningsåbningen for at forhindre fejlagtig fyldning med kølemiddel R22 og for sikkerhedens skyld. Tjek derfor på forhånd. [Gevinddiameteren for fyldningsåbningen for R32 og R410A er 1/2 tomme.]

Sørg altid for, at fremmedlegemer (olie, vand, osv.) ikke trænger ind i rørene. Forsegl også åbningen sikkert ved opbevaring af rør, ved at knibe, tape, osv. (håndtering af R32 svarer til R410A.)

- Drift, vedligeholdelse, reparation og kølemiddelgenvinding skal udføres af personer, der er uddannet og certificeret i brug af brandbare kølemidler, og som er anbefalet af fabrikanten. Alle personer, der bruger, servicerer eller vedligeholder et system eller tilknyttede dele af udstyret, skal være uddannet og certificeret.

- Alle delene i kølekredsløbet (fordampere, luftkølere, AHU, kondensatorer og væskemodtagere) eller rørsystemet må ikke være i nærheden af varmekilder, åben ild, aktive gasapparat eller et aktivt elektrisk varmeapparat.

- Brugeren/ejeren eller deres repræsentant skal regelmæssigt kontrollere alarmerne, den mekanisk ventilation og detektorerne, mindst en gang om året, og i henhold til nationale regler, for at sikre at de virker ordentligt.

- En logbog skal opretholdes. Resultaterne af denne kontrol, skal registreres i logbogen.

- Eventuelle ventilationer på snævre steder skal kontrolleres for at bekræfte, at der ikke er nogen forhindringer.

- Før et nyt kølesystem tages i brug, skal personen der er ansvarlig for systemet sørge for, at driftspersonalet er uddannet og certificeret, og at brugsanvisningen bruges til at vejlede dem om byggeriet, tilsyn, drift og vedligeholdelse af kølesystemet. De skal også oplyses om hvilke sikkerhedsforanstaltninger, der skal overholdes, samt kølemiddels egenskaber og hvordan det håndteres.

- De generelle krav til et uddannet og certificeret personale er som følger:

a) Kendskab til lovgivningen, reglerne og standarderne vedrørende brandbare kølemidler; og,
b) Detaljeret viden om og kendskab til håndtering af brandbare kølemidler, personlige værnemidler, forebyggelse af kølemiddelslækage, håndtering af cylindre, opladning, sporing, genvinding og bortskaffelse af lækage; og,

c) Evnen til at forstå og i praksis overholde kravene i den nationale lovgivning, samt i reglerne og standarderne; og,

d) Løbende gennemføre regelmæssige uddannelse og videregående uddannelse, for at opretholde denne ekspertise.

e) Klimaanlæggets rørføring skal, på snævre steder, installeres på en sådan måde, at den beskyttes mod utilsigtede skader under drift og service.

f) Der skal tages forholdsregler mod kraftig vibration eller pulsation i kølemiddelrørene.

g) Sørg for, at beskyttelsesenheder, kølemiddelrør og -fittings er godt beskyttet mod kritiske miljøpåvirkninger (så som farer ved vandansamlinger og frysning af udligningsrør, eller ophobning af snavs og affald).

h) Udvidelser og sammentrækninger af lange rørføringer i kølemiddelsystemer skal designes og installeres sikkert (monteret og beskyttet) for at minimere sandsynligheden for at stød beskadiger systemet.

i) Beskyt det kølende system mod utilsigtede brud som følge af flytning af møbler eller ombygningsaktiviteter.

j) For at sikre mod lækage skal indendørs rørsamlinger, der er udført på stedet, tryktestes. Testmetoden skal have en følsomhed på 5 gram kølemiddel per år eller bedre under et tryk på mindst 0,25 gange det maksimalt tilladte tryk (>1,04 MPa, maks. 4,15 MPa). Der må ikke kunne detekteres lækage.

1. Installation (Plads)

• Et produkt med brandbart kølemiddel skal installeres i henhold til det mindste rumareal Amin (m²) beskrevet i Tabel I i installationsvejledningen.
• Hvis systemet fyldes op på stedet, skal effekten af kølemidlet, der påfyldes, og som skydes forskellige rørlængder, kvantificeres, måles og mærkes.
• Skal sikre, at installationen af rørarbejdet skal holdes på et minimum. Undgå brug af bulet rør og tillad ikke akut bøjning.
• Skal sikre, at rørarbejdet skal beskyttes mod fysisk skade.
• Skal overholde nationale gasforskrifter, statslige kommunale regler og lovgivning. Underret relevante myndigheder i henhold til alle gældende regler.
• Skal sikre, at mekaniske forbindelser er tilgængelige for vedligeholdelse.
• I tilfælde, der kræver mekanisk ventilation, skal ventilationsåbninger holdes fri for blokering.
• Ved bortskaffelse af produktet skal forholdsreglerne i #12 følges og nationale regler overholdes. Kontakt altid de lokale kommunale kontorer for korrekt håndtering.

2. Service

2-1. Servicepersonale

• Systemet skal ses efter, regelmæssigt undersøges og vedligeholdes af et uddannet og certificeret personale, der er ansat af systemets bruger, eller personen, der er ansvarlig for systemet.
• Sørg for, at den faktiske kølemiddepåfyldning, er i henhold til størrelsen på rummet, hvor delene der indeholder kølemidlet, findes.
• Sørg for, at kølemidlet ikke lækker.
• Enhver kvalificeret person, der er involveret i at arbejde på eller bryde ind i et kølemiddelkredsløb, skal have et aktuelt gyldigt certifikat fra en industriakkrediteret vurderingsmyndighed, som bemyndiger deres kompetence til at håndtere kølemidler sikkert i overensstemmelse med en industrianerkendt vurderingsspecifikation.
• Service må kun udføres som anbefalet af udstyrsproducenten. Vedligeholdelse og reparation, der kræver assistance fra andet kvalificeret personale, skal udføres under tilsyn af den person, som er kompetent i brugen af brændbare kølemidler.
• Service må kun udføres som anbefalet af producenten.

2-2. Arbejde

• Før der påbegyndes arbejde på systemer, der indeholder brændbare kølemidler, er sikkerhedstjek nødvendige for at sikre, at risikoen for antændelse minimeres. For reparation på kølesystemet skal forholdsreglerne i #2-2 til #2-8 følges, før der udføres arbejde på systemet.
• Arbejdet skal foretages i henhold til en kontrolleret procedure for at minimere risikoen for at der er en brændbar gas eller damp til stede, mens arbejdet udføres.
• Al vedligeholdelsespersonale og andre, der arbejder i det lokale område, skal instrueres i og være under tilsyn for arbejdet, der udføres.
• Undgå at arbejde i lukkede rum. Sikr altid pladsen omkring kilden. Der skal være en sikkerhedsafstand på mindst 2 meter, eller en zoneinddeling af fri plads på mindst 2 meter i radius.
• Bær passende beskyttelsesudstyr, inklusive åndedrætsværn, som forholdene tillader.
• Hold alle antændelseskilder og varme metaloverflader på afstand.

2-3. Kontrol af tilstedeværelse af kølemiddel

• Området skal kontrolleres med en passende kølemiddeldetektor før og under arbejdet, for at sikre at teknikeren er klar over potentielt brændbare atmosfærer.
• Sørg for, at det lækagesporingsudstyr, der anvendes, er egnet til brug med brændbare kølemidler, dvs. ikke danner gnister, er tilstrækkeligt forseglet eller egensikker.
• I tilfælde af lækage/spild skal du straks ventilere området og holde dig væk fra vindretningen og væk fra spild/udslip.
• I tilfælde af lækage/spild skal du meddele personer, der befinder sig i vindretningen, om lækagen/spildet, og øjeblikkeligt isolere fareområdet og holde uvedkommende personale ude.

2-4. Tilstedeværelse af brandslukker

• Hvis der skal udføres noget varmt arbejde på køleudstyret eller nogen tilhørende dele, skal der være passende brandslukningsudstyr tilgængeligt ved hånden.
• Hav en pulverslukker eller CO₂-brandslukker ved fyldningsområdet.

2-5. Ingen antændelseskilder

• Ingen person, der udfører arbejde i forbindelse med et kølesystem, som udsættes for rørinstallation, der indeholder eller har indeholdt brændbart kølemiddel, må ikke bruge nogen antændelseskilder på en sådan måde, at det kan føre til fare for brand eller eksplosion. Han/hun må ikke ryge, når de udfører et sådant arbejde.
• Alle mulige antændelseskilder, herunder cigaretrygning, skal holdes tilstrækkeligt langt væk fra stedet for installation, reparation, fjernelse og bortskaffelse, hvorunder brændbart kølemiddel muligvis kan frigives til det omgivende rum.
• Før arbejde finder sted, skal området omkring udstyret undersøges for at sikre, at der ikke er brændbare farer eller antændelsesrisici.
  • "Rygning forbudt"-skilte skal vises.

2-6. Ventileret område

• Sørg for, at området er i det åbne, eller at det er tilstrækkeligt ventileret, før du bryder ind i systemet eller udfører varmt arbejde.
• En vis grad af ventilation skal fortsætte i den periode, hvor arbejdet udføres.
• Ventilationen skal sikkert sprede frigivet kølemiddel og helst drive det ud i atmosfæren.

2-7. Kontroller af køleudstyret

• Hvor elektriske komponenter bliver fyldt, skal de være egnet til formålet og til den korrekte specifikation.
• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.
• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Følgende kontroller skal anvendes på installationer, der bruger brændbare kølemidler.

-Den aktuelle kølemiddelpåfyldning er i overensstemmelse med rumstørrelsen, i rummet hvor delene, som indeholder kølemiddel, er installeret.
-Ventilationsmaskiner og -udgange fungerer hensigtsmæssigt og er ikke blokerede.
-Hvis der anvendes et indirekte kølekredsløb, skal det sekundære kredsløb kontrolleres for tilstedeværelse af kølemiddel.
-Mærkningen på udstyret skal fortsat være synlig og læselig. Mærkninger og skilte, der er ulæselige, skal korrigeres.
-Kølerør eller -komponenter er installeret på steder, hvor det er usandsynligt, at de bliver udsat for et stof, som kan korrodere komponenter der indeholderkølemiddel, medmindre komponenterne er konstrueret af materialer, der er generelt modstandsdygtige over for at blive korroderet, eller er beskyttet korrekt imod således at blive korroderet.

2-8. Kontroller af elektriske enheder

• Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og komponentinspektionsprocedurer.
• Indledende sikkerhedskontroller skal omfatte, men er ikke begrænses til: -

-At kondensatorer tømmes: dette skal ske på en sikker måde for at undgå muligheden for gnister.

-At ingen strømførende elektriske komponenter og ledninger er udsat under fyldning, genvinding eller udrensning af systemet.

-At der er strømgennemgang i jordforbindelsen.

• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.
• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Hvis der foreligger en fejl, der kan kompromittere sikkerheden, må ingen strømforsyning være forbundet til kredsløbet, indtil det er behandlet tilfredsstillende.
• Hvis fejlen ikke kan rettes med det samme, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning.
• Ejeren af udstyret skal informeres eller meddeles, så alle parter rådes derefter.

3. Reparationer på forseglede komponenter

• Under reparation af forseglede komponenter skal alle elektriske forsyninger kobles fra udstyret, der arbejdede på, forud for enhver fjernelse af forseglede dæksler, osv.
• Hvis det er absolut nødvendigt at have en elektrisk forsyning til udstyr under service, så skal der placeres en permanent driftsform for lækagesøgning på det mest kritiske sted for at advare om en potentielt farlig situation.
• Der skal rettes særlig opmærksomhed mod det følgende for at sikre, at huset ikke ændres ved arbejde på elektriske komponenter på en sådan måde, at beskyttelsesniveauet påvirkes. Dette omfatter skader på kabler, overdrevent antal af forbindelser, terminaler, der ikke følger den oprindelige specifikation, skader på forseglinger, forkert montering af stopbøsninger, osv.
• Sørg for, at apparatet er sikkert monteret.
• Sørg for, at forseglinger eller tætningsmaterialer ikke er nedbrudt, således at de ikke længere tjener det formål at forhindre indtrængning af brændbare atmosfærer.
• Reservedele skal være i overensstemmelse med producentens specifikationer.

BEMÆRK: Brugen af silikonetætningsmiddel kan forhindre virkningen af nogle typer af lækagesporingsudstyr.

Egensikre komponenter behøver ikke at være isoleret, før der arbejdes på dem.

4. Reparation af egensikre komponenter

• Der må ikke påføres permanente induktive eller elektriske kapacitetsbelastninger til kredsløbet uden at sikre, at dette ikke vil overstige den tilladte spænding og strøm, der er tilladt for udstyret i brug.
• Egensikre komponenter er de eneste typer, der kan arbejdes på, mens de er strømførende ved tilstedeværelse af en brændbar atmosfære.
• Testapparatet skal være på den korrekte klassificering.
• Udskift kun komponenter med dele, der er angivet af producenten. Dele, der ikke er angivet af producenten, kan medføre antændelse af kølemiddel i atmosfæren fra en lækage.

5. Kabelføring

• Kontrollér, at kabelføringen vil bliver udsat for slid, korrosion, for højt tryk, vibration, skarpe kanter eller andre skadelige miljømæssige virkninger.
• Kontrollen skal også tage virkningerne af aldring eller kontinuerlig vibration fra kilder såsom kompressorer eller ventilatorer i betragtning.

6. Sporing af brændbare kølemidler

• Under ingen omstændigheder må potentielle antændelseskilder bruges i søgningen eller sporingen af kølemiddellækager.
• En halogenid fakkel (eller enhver anden detektor, der bruger åben ild) må ikke anvendes.

7. Følgende lækagesporingsmetoder anses for acceptable på alle kølemiddelssystemer

• Der må ikke detekteres lækager, när der bruges et detekteringsudstyr, f.eks. en universal-sniffer, med en følsomhed på 5 gram kølemiddel per år eller bedre under et tryk på mindst 0,25 gange det maksimalt tilladte tryk (>1,04 MPa, maks. 4,15 MPa).
• Elektroniske enheder til sporing af lækager kan bruges til at registrere brandbare kølemidler, men følsomheden er muligvis ikke tilstrækkelig, eller enheden skal muligvis genkalibreres. (Sporingsudstyr skal kalibreres i et kølemiddelfrit område).
• Kontrollér, at detektoren ikke er en potentiel antændelseskilde og er egnet til det anvendte kølemiddel.
• Lækagesporingsudstyr skal indstilles til en procentdel af LFL af kølemidlet og skal kalibreres til det anvendte kølemiddel, og den passende procentdel af gas (højest 25 %) er bekræftet.
• Lækagesporingsvæsker er også egnede til brug med de fleste kølemidler, f. eks. boblemetoden og metoden med fluorescerende stoffer. Lækagesporingsvæsker der indeholder klor skal undgås, da klor kan reagere med kølemidlet og korrodere kobberrørsinstallationen.
• Hvis der er mistanke om en lækage, skal åben ild skal fjernes/slukket.
• Hvis der findes en lækage af kølemiddel, der kræver lodning, skal alt kølemidlet genvindes fra systemet, eller isoleres (ved hjælp af afspærringsventiler) i en del af systemet, der er langt væk fra lækagen. Forholdsreglerne i #8 skal følges ved fjernelse af kølemidlet.

• Når der brydes ind i kørekredsløbet for at foretage reparationer - eller for andre formål - skal almindelige procedurer anvendes. Det er dog vigtigt, at den bedste praksis følges, da brændbarhed er en overvejelse. Følgende procedure skal overholdes: fjern kølemiddel -> rens kredsløb med inaktiv gas -> udtøm -> rens med inaktiv gas -> åbn kredsløbet ved at skære eller lodde.
• Kølemiddelfyldningen skal genvindes i de korrekte genvindingscylindre.
• Systemet skal renses med OFN for at gøre enheden sikker.
• Denne proces skal muligvis gentages flere gange.
• Komprimeret luft eller ilt må ikke anvendes til denne opgave.
• Rensning skal opnås ved at bryde vakuummet i systemet med OFN og fortsætte med at fylde, indtil arbejdstrykket opnås, og derefter ved udluftning til atmosfæren, og til sidst ved at trække ned til et vakuum.
• Denne proces skal gentages, indtil der ikke er kølemiddel i systemet.
• Når den endelige OFN-fyldning anvendes, skal systemet udluftes ned til atmosfærisk tryk, for at der kan foretages arbejde.
• Denne handling er helt afgørende, hvis der skal foretages lodningsarbejde på røret.
• Kontrollér, at udløbet for vakuumpumpen ikke er tæt på nogen potentielle antændelseskilder, og at der er ventilation tilgængelig.

OFN = iltfrit kvælstof. Type af inert gas.

9. Fyldningsprocedurer

- Ud over de almindelige fyldningsprocedurer skal nedenstående krav følges.

-Sørg for, at der ikke opstår forurening af forskellige kølemidler, när du bruger fyldningsudstyr.

-Slanger eller linjer skal være så korte som muligt for at minimere mængden af kølemiddel, der er indeholdt i dem.

-Cylindere skal opbevares på et passende sted i henhold til vejledningen.

-Kontrollér, at kølesystemet er jordet før fyldning af systemet med kølemiddel.

-Mærk systemet, når fyldningen er færdig (hvis ikke allerede).

-Der skal udvises stor forsigtighed med ikke at overfylde kølesystemet.

• Forud for genfyldning af systemet skal det tryktestes med OFN (se #7).
• Systemet skal tæthedsprøves ved afslutningen af fyldning, men før idriftsættelse.
• En opfølgende tæthedsprøvning skal udføres, inden du forlader stedet.
• Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning og tømning af kølemiddel. For at undgå brand eller eksplosion skal statisk elektricitet afledes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

10. Nedlukning

• Før udførelse af denne procedure, er det vigtigt, at teknikeren er helt fortrolig med udstyret og alle dets detaljer.
• Det er anbefalet god praksis, at alle kølemidler genvindes sikkert.
• Før opgaven udføres, skal der tages en olie- og kølemiddelprøve i tilfælde af, at analyse er påkrævet inden genbrug af genvundet kølemiddel.
• Det er vigtigt, at der er elektrisk strøm til rådighed, før opgaven påbegyndes.

a) Bliv fortrolig med udstyret og dets drift.
b) Isolér systemet elektrisk.
c) Inden du udføres proceduren, skal du sikre, at:

• mekanisk håndteringsudstyr er tilgængeligt, hvis nødvendigt, til håndtering af kølemiddelcylindre;
• alle personlige værnemidler er til rådighed og bliver brugt korrekt;
• genvindingsprocessen er under opsyn hele tiden af en kompetent person;
• genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder.
  d) Udpump kølemiddelsystem, hvis muligt.
  e) Hvis et vakuum ikke er muligt, så lav en manifold så kølemiddel kan fjernes fra forskellige dele af systemet.
  f) Sørg for at cylinderen er placeret på vægten før genvinding finder sted.
  g) Start genvindingsmaskinen og arbejd i overensstemmelse med anvisningerne.

h) Undlad at overfylde cylindrene. (Ikke mere end 80 % mængde væskefyldning).

i) Overskrid ikke det maksimale arbejdstryk for cylinderen, selv midlertidigt.
j) Når cylindrene er korrekt udfyldt, og processen afsluttet, skal du sørge for, at cylindrene og udstyret straks fjernes fra stedet, og at alle afspærringsventiler på udstyret lukkes.
k) Genvundet kølemiddel må ikke fyldes i et andet kølesystem, medmindre det er blevet rengjort og kontrolleret.

- Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning eller tømning af kølemidlet. For at undgå brand eller eksplosion skal statisk elektricitet afledes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

11. Mærkning

• Udstyr skal mærkes med angivelse af, at det har været ude af drift og tømt for kølemiddel.
• Mærkaten skal være dateret og underskrevet.
• Kontrollér, at der er mærkater på udstyret, som angiver, at udstyret indeholder brændbart kølemiddel.

12. Genvinding

- Når du fjerner kølemiddel fra et system, enten til servicering eller nedlukning, er det anbefalet god praksis, at alle kølemidler fjernes sikkert.

- Ved overførsel af kølemiddel til cylindre skal du sikre, at der kun anvendes passende kølemiddelgenvindingscylindre.

- Sørg for, at det korrekte antal cylindre til at holde den samlede systemfyldning er tilgængelige.

- Alle cylindre, der skal anvendes, er beregnet til det genvundne kølemiddel og mærket til det kølemiddel (dvs. særlige cylindre til genvinding af kølemiddel).

- Cylindre skal være komplette med overtryksventil og tilhørende afspærringsventiler i god stand.

- Genvindingscylindre evakueres og, om muligt, afkøles inden genvinding finder sted.

- Genindvindingsudstyret skal være i god stand, og der skal være en vejledning tilgængelig for udstyret. Udstyret skal være egnet til genindvinding af brandbare kølemidler.

- Desuden skal der være et sæt af kalibrerede vægte til rådighed og i god stand.

- Slanger skal være komplette med lækagefrie frakoblinger og i god stand.

- Før brug af genvindingsmaskinen skal du kontrollere, at den er i tilfredsstillende stand, har været korrekt vedligeholdt, og at alle tilhørende elektriske komponenter er forseglede for at forhindre antændelse i tilfælde af udslip af kølemiddel. Kontakt fabrikanten hvis du er i tvivl.

- Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder, og med den relevante affaldstransportseddel.

- Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre.

- Hvis kompressorer eller kompressorolier skal fjernes, skal det sikres, at de er blevet tømt til et acceptabelt niveau til at sørge for, at brændbart kølemiddel ikke forbliver inde i smøremidlet.

- Tømningsprocessen skal udføres før returnering af kompressoren til leverandørerne.

- Der må kun anvendes elvarme til kompressoren til at fremskynde denne proces.

- Når olien er drænet fra et system, skal det udføres sikkert.

Fjernbetjeningens knapper og skærm

Knapper / indikator

Hurtig menu-knap

① (For yderligere oplysninger henvises til den separate Hurtig menu-vejledning.)
② Tilbage-knap Vender tilbage til den forrige skærm
③LCD-skærm
④ Hovedmenuen knap For funktionsopsætning
⑤ ON/OFF-knap Starter/stopper driften
⑥ Driftsindikator Lyser under driften, blinker under en alarm.

Panasonic 10:34am,Man 23 44 40°C 18°C ③ ② ④ ① ⑤ ⑥

Krydsede knapper

Vælger et punkt.

Op Venstre Hôre Ned

Enter-knap

Fjernbetjeningens knapper og skærm

10:34am,Man ① ② ③ ④ 1 2 23 44 ℃ ℃ ℃ 40°C 18°C ⑤ ⑥

Skærm

① Valg af tilstand

② Betjeningsikoner

Status for driften bliver vist.

Ikonet vises ikke (under funktionens OFF (slukket)-skærm) når funktionen er OFF (slukket), med undtagelse af den ugentlige timer.

*1 Systemet er läst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*2 Vises kun, när K∅L-tilstanden er låst op (Dette betyder när K∅LE-tilstand er tilgængelig).

⑦ Sensortype/Indstil temperaturtypens ikoner

③ Temperatur for hver zone
④Tid og dag
⑤ Vandtankens temperatur
⑥ Udendørstemperatur

Vandtemperatur

→Kompenseringskurve

Rumtermostat

→Ekstern

Vandtemperatur

→Direkte

Rumtermostat

→Intern

Kun pool

Rumthermistor

Initialisering

Inden du begynder at installere de forskellige menuindstillinger, bedes du igangsætte fjernbetjeningen ved at vælge betjeningssproget, og installere den korrekte dato og tid. Når der tændes første gang, bliver den automatisk til indstillingsskærm. Det kan også indstilles fra menuens Personlige indstillinger.

Vælg sproget

Vent mens skærmen bliver initialiseret.

Når initialisering af skærmen er slut, bliver den til en normal skærm.

Når der trykkes på en hvilken som helst knap, vil sprogindstillingskærmen vises.

① Rul med ▼ og ▲ for at vælge sproget.
② Tryk på ← for at bekræfte valget.

Indstilling af uret

① Vælgmed ▼ eller hvordan du får vist tiden, enten 24t eller am/pm format (for eksempel 15:00 eller 3:00).
② Tryk på ← for at bekræfte valget.
③ Brug ▼ og for at vælge år, måned, dag, time og minutter. (Vælg og flyt med og tryk på for at bekræfte.)
④ Når tiden er indstillet, vil tid og dag blive vist på skærmen, selvom fjernbetjeningen er slukket.

Initialisering 12:00am,Mar LCD blinker Initialiserer . . . 12:00am,Mar [+] Start Sprog 12:00am,Mar DEUTSCH ITALIANO ESPAÑOL DANISH Vælg [←] Bekr. Tidsformat 12:00am,Mar 24t am/pm Vælg [←] Bekr. Dato & tid 12:00am,Mar Är/Måned/Dag Time:Min 2015/ 01 / 01 12 : 00 am Vælg [←] Bekr. 10:00am,Ons [+] Start

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

① Tryk"på for at vist hurtigmenuen.

Vaelq [←] TIL/FRA

Tving DHW Powerful Lydsvag Start el backup Ugeprogram Kraftig optioning Nulstilling af fejl R/C-lås

② Brug ▲ ▼ QSG: til at vælge menuen.
③ Tryk på ← for at tænde/slukke for den valgte menu.

Menuer Til brugeren

Vælg menuer og fastsæt indstillingerne i henhold til det system, der er tilgængeligt i husstanden. Alle de indledende indstillinger skal foretages af en autoriseret forhandler eller en specialist. Det anbefales, at alle ændringer af de oprindelige indstillinger også udføres af en autoriseret forhandler eller en specialist.

• Efter den første installation, kan du manuelt justere indstillingerne.
• Den første indstilling forbliver aktiv, indtil brugeren ændrer den.
• Fjernbetjeningen kan bruges til flere installationer.
• Sørg for at funktionsindikatoren er slukket inden den indstilles.
• Systemet fungerer muligvis ikke korrekt, hvis det indstilles forkert. Du bedes kontakte en autoriseret forhandler.

Sådan vises :

Sådan vælges menu: ▲ ▼ ◀ ▶

Sådan bekræftes det valgte indhold:

Panasonic Hovedmenu 10:34am,Man Funktioner System oversigt Personlige indstil. Info på servicefirma Vælg [←]Bekr.

Menu		Standardindstilling	Indstillingsmuligheder / Skærm
1 Funktioner
1.1 >Ugeprogram
	Når den ugentlige timer er indstillet, kan bruger redigere fra hurtigmenuen.Sådan indstilles op til 6 mønstre af driften på en daglig basis.• Deaktiveret, hvis der er valgt på Varme-Køle SW “Yes”, eller hvis luftvarmeventilator er tændt.	Program setupVælg ugedag og indstil de nødvendige mønstre(Tidspunkt / Drift TIL/FRA / Tilstand)	Ugeprogram 10:34am,ManSøn Man Tirs Ons Tors Fre Lør1. 8:00am TIL 40°C2. 12:00pm TIL 24/28°C 40°C3. 1:00pm TIL 12/10°C↔Dag ↓Progr. [←]Ändre
		Kopier programVælg ugedagen

Menu		Standardindstilling	Indstillingsmuligheder / Skærm
1.2	>Ferieprogram
	For at spare energi kan en ferieperiode indstilles til enten slukke for systemet eller reducere temperaturen i perioden.	FRA
		>TIL
		Feriens start og slutning.Dato og tidspunkt		Ferie: Slut 10:34am,Man
				År/Måned/Dag Time :Min
		Slukket er sænket temperatur		01/07 10:00 am
				→Vælg
1.3	>Lydsvag driftprogr.
	For stille drift under den forudindstillede periode.Der kan indstilles 6 mønstre.Niveau 0 betyder tilstanden er slukket.	Tid til at starte stille :Dato og tidspunkt		Lydsvag 10:34am,Man
				Progr. Tid Niv.
				1 8:00am 0
		Stilhedsniveau:0~3		2 5:00pm 13 11:00pm 3
				→Vælg [-J] AEndre
1.4	>Varmeprogram
	For at indstille rummets varmelegeme på tændt eller slukket.	FRA
1.5	>Tankprogram
	For at indstille tankens varmelegeme på tændt eller slukket.	FRA
1.6	>Legionella
	For at indstille den automatiske sterilisering på tændt eller slukket.	FRA
	•Brug ikke systemet under sterilisering for at undgå skoldning med varmt vand, eller overophedning af bruseren.•Bed en autoriseret forhandler om at fastslå niveauet af steriliseringsfunktion af områdeindstillingerne i overensstemmelse med de lokale love og bestemmelser.
Menu		Standardindstilling	Indstillingsmuligheder / Skærm
2 System oversigt
2.1	>Energimaler
	Nuværende eller historisk diagram af energiforbruget, generation eller COP.	AktuelVælg og hent	Total forbrug (1år)0.0kmH1år 1 2 3 4 5 6 7 8 9 10 11 12 kmEJan, 2015: 0.0 km CirkaMåned Tilstand
		Historisk forbrugVælg og hent
	·COP=Ydeevnens koefficient.·For et historisk diagram, er den valgte periode fra 1. dag / 1. uge / 1 år.·Energiforbrug (kWh) af opvarmning, *1, *2 afkøling, tank og det samlede der kan hentes.·Det samlede strømforbrug er en cirkaværdi der hviler på 230 V vekselstrøm og det kan variere fra værdien målt med præcist udstyr.
2.2	>Systemoplysninger
	Viser alle systemoplysninger i hvert område.	Aktuelle systemoplysninger for 10 enheder:Returløb / Fremløb / Zone 1 / Zone 2 /Tank / Buffer / Solar / Pool /KOMP-frekvens / PumpekapacitetVælg og hent	Systemoplysninger 10:34am,Man1. Returløb : 0°C2. Fremløb : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°CSide
2.3	>Fejlhistorik
	·Se fejlfinding for fejlkoder.·Den seneste fejlkode vises på toppen.	Vælg og hent	Fejlhistorik 10:34am,Man1. --2. --3. --4. --[→]Slet historik
2.4	>Kompressor
	Viser kompressorens ydeevne.	Vælg og hent	Kompressor 10:34am,Man1. Aktuel frekvens : 0 Hz2. Start/stop tæller : 03. total drifttid : 0 t[→] Tillbage
2.5	>Backup varmelegeme
	De samlede timers tændt-tid for backup-varmer / tankens varmer.	Vælg og hent	Backup varmelegeme 10:34am,Mantotal drifttid: 0t: 0t[→] Tillbage
3 Personlige indstil.
3.1	>Tastelyd
	Tænder/slukker driftslyden.	TIL	TILFRA
3.2	>LCD-kontrast
	Indstiller skærmens kontrast.	3	LCD-kontrast 10:34am,ManLav Høj<→Vælg [→] Bekr.

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.

Menu		Standardindstilling	Indstillingsmuligheder / Skærm
3.3	> Baggrundslys
	Indstiller varighed for skærmens baggrundslys.	1 min		Baggrundslys 10:34am,ManFRA 5 min15 sek 10 min1 minVælg [+-] Bekr.
3.4	> Baggrundslys intens.
	Indstiller lysstyrke for skærmens baggrundslys	4		Baggrundslys intens. 10:34am,ManMørk Lys< Vælg [+-] Bekr.
3.5	>Tidsformat
	Indstiller urets displaytype.	24t		Tidsformat 10:34am,Man24t am/pmVælg [+-] Bekr.
3.6	>Dato & tid
	Indstiller den aktuelle dato og tidspunkt.	År / Måned / Dag / Time / Min		Dato & tid 10:34am,ManÅr/Måned/Dag Time :Min2015/01/07 10:00 amVælg [+-] Bekr.
3.7	>Sprog
	Indstiller displaysproget for den øverste skærm.For græsk, se den engelske version.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ		Sprog 10:34am,ManDEUTSCH ITALIANO ESPAÑOLDANISHVælg [+-] Bekr.
3.8	>Lås adgangskode op
	4-cifret adgangskode til alle indstillingerne.	0000		Lås adgangskode op 10:34am,ManVælg [+-] Bekr.
4 Info på servicefirma
4.1	>Kontakt 1 / Kontakt 2
	Forudindstillet kontaktnummer til installatør.	Vælg og hent		Service setup 10:34am,ManKontakt 1Navn : Bryan Adams: 08812345678Vælg
Menu		Standardindstilling		Indstillingsmuligheder / Skærm
5 Installatørindstil. > Systemindstillinger
5.1	> Ekstra printkort tilslutning
	Sådan tilsluttes det eksterne PCB der skal serviceres.	NEJ	JA▲NEJ
	• Hvis det eksterne PCB er tilsluttet (ekstraudstyr), har systemet følgende ekstra funktioner:1 Buffertankens forbindelse og kontrol over dens funktion og temperatur.2 Kontrol over 2 zoner (herunder swimmingpoolen og funktionen til varmt vand i den).3 Solfunktion (varmepaneler der er forbundet til enten DHW (Varmt husholdningsvand) Tanken eller buffertanken.• Varmt brugsvand er ikke relevant for WH-ADC *-modeller.4 Ekstern kompressorkontakt.5 Ekstern fejlsignal.6 SG er klar til kontrol.7 Behovsstyring.8 Varme/køl-kontakt
5.2	> Zone og føler
	Sådan vælger du sensorerne og vælger enten 1-zone eller 2-zone system.	Zone	Zone og føler 10:34am,ManZone1 zone system2 zone systemVælg [-/-] Bekr.
		• Når du har valgt 1- eller 2-zonesystem, skal du fortsætte til valg af rum eller swimmingpool.• Hvis swimmingpoolen er valgt, skal temperaturen vælges for △T temperatur mellem 0 °C ~ 10 °C.
		Føler	Zone og føler 10:34am,ManFølerVandtemperaturRumtermostatRumthermistorVælg [-/-] Bekr.
		* For rumtermostat, er der et yderligere valg af eksterne eller interne.
5.3	> Kapac. varmelegeme
	Det er ikke nødvendigt at reducere varmeeffekten.*3 kW / 6 kW / 9 kW* Muligheder for kW varierer, afhængigt af modellen.		Kapac. varmelegeme 10:34am,Man3 kW[-/-] Bekr.
5.4	> Frostbeskyttelse
	Sådan aktiveres eller deaktiveres forebyggelse af at vandet fryser, när systemet er slukket	JA	JA▼NEJ
5.5	> Tanktilslutning
	Sådan forbindes tanken til systemet.	NEJ	JA▲NEJ
5.6	>VV-kapacitet
	Sådan vælges tankopvarmningskapacitet til variabel eller standard. Variabel kapacitet varmer tanken hurtigt op, og holder tanktemperaturen med effektiv tilstand. Mens standardkapacitet varmer tanken op med en fastsat varmekapacitet.* Denne funktion er tilgængelig, hvis tankforbindelse er valgt (JA).	Variable	Variable▼Standard
5.7	>Buffertilslutning
	For at tilslutte tanken til systemet, og hvis der vælges JA, at indstille T temperatur.	NEJ	JA NEJ
	• På den valgfrie PCB-forbindelse skal der vælges JA for at aktivere funktionen.• Hvis den valgfri PCB-forbindelse ikke er valgt, vil funktionen ikke blive vist på skærmen.	>JA
		5 °C	Indstil T for buffertankBuffer 10:34am,Man T for BufferOmr.: (0°C~10°C)Trin: ±1°C Vælg [+-] Bekr.
5.8	>Tankprogram
	Sådan vælges den eksterne eller interne tanks varmelegeme, og hvis ekstern er valgt, for hvornår varmelegemet tænder.* Denne funktion er tilgængelig, hvis tankforbindelse er valgt (JA).	Intern	Tankprogram 10:34am,ManEkstern Intern Vælg [+-] Bekr.
		>Ekstern
		0:20	Tænd indstillingen for tankens varmelegeme.Tankprogram 10:34am,ManTankprogram: DrifttidOmr.: (0:20~3:00)Trin: ±0:05 Vælg [+-] Bekr.
5.9	>Drypbakkevarmeleg.
	Sådan vælger du, om en valgfri bundskåls varmelegeme er tilsluttet.	NEJ	JA NEJ
	* Type A - Bundpladens varmelegeme bliver kun aktiveret under afisningsfunktionen.* Type B -Bundpladens varmelegeme bliver aktiveret når den omgivende temperatur er 5 °C eller lavere.	>JA
		A Base-pan varmetype*.	Drypbakke VL. type 10:34am,ManA B Vælg [+-] Bekr.
5.10	>Alternativ udendørsføler
	Sådan vælges en alternativ udendørs sensor.	NEJ	JA NEJ
5.11	>Bivalent tilslutning
	For at vælge at aktivere eller deaktivere bivalent forbindelse.	NEJ	JA NEJ
	>JA
	For at vælge enten automatisk driftart eller driftart SG ready.* Denne indstilling er kun en mulighed, når valgfri pcb-forbindelse er sat til Yes.	Auto	Auto SG ready
For at vælge bivalent forbindelse, der giver mulighed for yderligere varmekilde såsom en kedel, til at opvarme buffer- tanken og varmt hanevand når varmepumpens kapacitet er utilstrækkelig ved lav udendørs temperatur. Den bivalente funktion kan sættes op i alternativ tilstand (varmepumpe og kedel kører), eller i parallel tilstand (både varmepumpe og kedel kører samtidig), eller i avanceret parallel tilstand (varmepumpe kører og kedel tænder for buffer-tank og/eller varmt hanevand afhængigt af kontrolindstillingsvalg).	>JA >Auto
	-5°C	Indstil udendørstemperaturen for tænde den Bivalente forbindelse.	Bivalent tilslutning 10:34am,ManAktiv ved: Udetemp.Omr.: (-15°C~35°C)Trin: ±1°C Vælg [-/-] Bekr.
	JA >Efter valg af udendørstemperaturen
	Driftart		Bivalent tilslutning 10:34am,ManDriftart
	Alternativ / Parallel / Avanceret parallel
	• Vælg avanceret parallel forl bivalent brug af tankene.		AlternativeParallelAvanceret parallel^Vælg [-/-] Bekr.
	Driftart >Alternativ
	FRA	Indstilling til at sætte den eksterne pumpe til enten ON eller OFF under bivalent drift. Sæt til ON hvis systemet er en simpel bivalent forbindelse.	Bivalent tilslutning 10:34am,ManEkstern pumpeTIL▲FRA^Vælg [-/-] Bekr.
	Driftart >Avanceret parallel
	Varme Valg af tanken		Bivalent tilslutning 10:34am,ManAvanceret parallelAvanceperallelVarmeTankVælg [-/-] Bekr.
	• “Varme” betyder buffertank og “Tank” betyder tank til varmt brugsvand.
	Driftart >Avanceret parallel >Varme >JA
	• Buffertanken aktiveres kun når du har valgt “JA”.		Bivalent tilslutning 10:34am,ManAvanceret parallel: VarmeJANEJVælg [-/-] Bekr.
	-8°C	Indstil temperaturgrænse, til at starte bivalent varmekilde.	Bivalent tilslutning 10:34am,ManVarmestart: Set. temp.Omr.: (-10°C~0°C)Trin: ±1°C Vælg [-/-] Bekr.
	0:30	Forsinkelses-timer til at starte bivalent varmekilde (i timer og minutter).	Bivalent tilslutning 10:34am,ManVarmestart: ForsinkelseOmr.: (0:00~1:30)Trin: ±0:05 Vælg [-/-] Bekr.
	-2°C	Indstil temperaturgrænse, til at standse bivalent varmekilde.	Bivalent tilslutning 10:34am,ManVarmestop: Set. temp.Omr.: (-10°C~0°C)Trin: ±1°C Vælg [-/-] Bekr.

Menu			Standardindstilling	Indstillingsmuligheder / Skærm
			0:30	Forsinkelses-timer til at standse bivalent varmekilde (i timer og minutter).	Bivalent tilslutning 10:34am,ManVarmestop: ForsinkelseOmr.: (0:00~1:30)Trin: ±0:05Vælg [-/-] Bekr.
			Driftart >Avanceret parallel >Tank >JA
			• Tanken for varmt brugsvand aktiveres kun når der vælges “JA”.		Bivalent tilslutning 10:34am,ManAvanceret parallel: TankJANEJVælg [-/-] Bekr.
			0:30	Forsinkelses-timer til at starte bivalent varmekilde (i timer og minutter).	Bivalent tilslutning 10:34am,ManTank: ForsinkelseOmr.: (0:30~1:30)Trin: ±0:05Vælg [-/-] Bekr.
SG ready-inputstyring for bivalent system følger nedenstående inputforhold.			>JA >SG ready
			FRA	Indstilling til at sætte den eksterne pumpe til enten ON eller OFF under bivalent drift. Sæt til ON hvis systemet er en simpel bivalent forbindelse.	Bivalent tilslutning 10:34am,ManEkstern pumpeTILFRA*Vælg [-/-] Bekr.
SG-signal Driftsmønster
Vcc-bit1 Vcc-bit2
Åbn Åbn		Varmepumpe OFF,Kedel OFF
Lukket Åbn		Varmepumpe ON,Kedel OFF
Åbn Lukket		Varmepumpe OFF,Kedel ON
Lukket Lukket		Varmepumpe ON,Kedel ON
5.12 >Ekstern SW
			NEJ	JANEJ
5.13 >Solartilslutning
• På den valgfrie PCB-forbindelse skal der vælges JA for at aktivere funktionen.• Hvis den valgfri PCB-forbindelse ikke er valgt, vil funktionen ikke blive vist på skærmen.• Varmt brugsvand er ikke relevant for WH-ADC*-modeller.			NEJ	JANEJ
			>JA
			Buffer Valg af tanken	Solartilslutning 10:34am,ManBufferTankVælg [-/-] Bekr.
			>JA >Efter tanken er valgt
			10 °C	Indstil △Tændt temperatur	Solartilslutning 10:34am,Man△T StartOmr.: (6°C~15°C)Trin: ±1°CVælg [-/-] Bekr.

Menu	Standardindstilling	Indstillingsmuligheder / Skærm
	>JA >Efter tanken er valgt >T.Tænd temperatur
	5°C	Indstil △T Sluk temperatur	Solartilslutning 10:34am,ManΔT StopOmr.: (2°C-9°C)Trin: ±1°C Vælg [-] Bekr.
	>JA >Efter tanken er valgt >T.Tænd temperatur T Sluk temperatur
	5°C	Indstil kølevæskens temperatur	Solartilslutning 10:34am,ManFrostbeskyttelseOmr.: (-20°C~10°C)Trin: ±1°C Vælg [-] Bekr.
	>JA >Efter tanken er valgt >T.Tænd temperatur>T Sluk temperatur Efter indstilling af kølevæskens temperatur
	80°C Indstil Høj grænse		Solartilslutning 10:34am,ManMax. temperaturOmr.: (70°C~90°C)Trin: ±5°C Vælg [-] Bekr.
5.14 >Ekstern fejlsignal
	NEJ
5.15 >Behovsstyring
	NEJ
5.16 >SG ready
	NEJ
	>JA
	120%	Kapacitet (1) og (2) for varmt brugsvand (i %), varme (i %) og køling (i °C)	SG ready 10:34am,ManKapacitet [1-0]: TankOmr.: (50%-150%)Trin: ±5% Vælg [-] Bekr.
5.17 >Ekstern kompressor SW
	NEJ
5.18 >Varmebærer
Sådan vælger du om vandet skal cirkuleres eller glykol i systemet.	Vand		Varmebærer 10:34am,ManVælg [-] Bekr.
5.19	> Varme/køl-kontakt
		NEJ	JA↑NEJ
5.20	> Start el backup
	For at tænde for luftvarmeventilatoren enten manuelt (standard) eller automatisk.	Manuel	Start el backup 10:34am,ManAuto↑ManuelVælg [--] Bekr.
5.21	> Tvangsafrim.
	Hvis der er valgt automatisk, vil udendørsenheden starte afrimningsdrift, hvis der i lang tid kører opvarmning under lave udendørstemperaturer.	Manuel	Auto↑Manuel
5.22	> Afrimningssignal
	Sådan slås afrimningssignal til for at stoppe ventilatorens spoleenhed under afrimningsdrift. (Hvis afrimningssignal er sat til yes, vil det ikke være muligt at bruge bivalent funktion)	NEJ	JA↑NEJ
5.23	> Pumpekapacitet
	Sådan indstilles variabel styring af strømningspumpe eller fast pumpedrift.	T	T ↓Max drift

6 Installatørindstil. > Driftsindstillinger
Sådan opnås der adgang til de fire vigtigste funktioner eller tilstande.	4 vigtige tilstandeVarme / *1, *2 Køl / *1, *2 Auto / Tank		Driftsindstillinger 10:34am,ManVarmeKølAutoTankVælg [+-] Bekr.
6.1 > Varme
Sådan indstille de forskellige vand & omgivelsestemperaturer til opvarmning.	Vandtemperatur for varme ON / Udendørstemp. for varme OFF / △T for varme ON / Varmekilde TIL/FRA		Driftsindstillinger 10:34am,ManVarmeVandtemperatur for varme ONUdendørstemp. for varme OFF△T for varme ONVælg [+-] Bekr.
	> Vandtemperatur for varme ON
	Kompenseringskurve	Opvarmning tændt temperaturer i kompensationskurve eller direkte input.	Driftsindstillinger 10:34am,ManVar. ON: Vandtemp.KompenseringskurveDirekteVælg [+-] Bekr.

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*2 Vises kun, när K∅L-tilstanden er låst op (Dette betyder när K∅LE-tilstand er tilgængelig).

Menu	Standardindstilling	Indstillingsmuligheder / Skærm
	>Vandtemperatur for varme ON >Kompenseringskurve
	X-akse: -5 °C, 15 °CY-akse: 55 °C, 35 °C	Indtast de 4 temperaturpunkter(2 på horisontal S-akse, 2 på vertikal Y-akse).	Var. ON: Vandtemp.:Zone1
	• Temperaturområde: X-akse: -20 °C ~ 15 °C, Y-akse: Se nedenfor• Temperaturområdet for Y-aksens input:1. WH-UD model: 20 °C ~ 60 °C2. WH-UH model og backup-varmelegemet er aktiveret: 25 °C ~ 65 °C3. WH-UH model og backup-varmelegemet er deaktiveret: 35 °C ~ 65 °C4. WH-UX model: 20 °C ~ 60 °C• Hvis der er valgt 2-zonesystem, skal de 4 temperaturpunkter også være indtastet for zone 2.• “Zone1” og “Zone2” vises ikke på skærmen, hvis det kun er 1 zone-system.
	>Vandtemperatur for varme ON >Direkte
	35 °C	Temperatur for opvarmning tændt	Driftsindstillinger 10:34am,ManVar. ON: Vandtemp.:Zone2Omr.: (20°C~60°C)Trin: ±1°C Vælg [-] Bekr.
	• Min. ~ Maks. område er betinget som følger:1. WH-UD model: 20 °C ~ 60 °C2. WH-UH model og backup-varmelegemet er aktiveret: 25 °C ~ 65 °C3. WH-UH model og backup-varmelegemet er deaktiveret: 35 °C ~ 65 °C4. WH-UX model: 20 °C ~ 60 °C• Hvis der ervalgt 2-zonesystem, skal temperaturindstillingspunkter også være indtastet for zone 2.• “Zone1” og “Zone2” vises ikke på skærmen, hvis det kun er 1 zone-system.
	> Udendørstemp. for varme OFF
	24 °C	Temperatur for opvarmning slukket	Driftsindstillinger 10:34am,ManVarme FRA: Udetemp.Omr.: (5°C~35°C)Trin: ±1°C Vælg [-] Bekr.
	> Δ for varme ON
	5 °C	Indstil △T for varme TIL.* Denne indstilling vil ikke være tilgængelig, når pumpens strømningsrate er sat til Maks. drift.	Driftsindstillinger 10:34am,ManVar. ON: ΔTOmr.: (1°C~15°C)Trin: ±1°C Vælg [-] Bekr.
	>Varmekilde TIL/FRA
	>Varmekilde TIL/FRA >Udetemp. for backup varme TIL
	0 °C	Temperatur for varmelegeme tændt	Driftsindstillinger 10:34am,ManVarme TIL: Udetemp.Omr.: (-20°C~15°C)Trin: ±1°C Vælg [-] Bekr.
	>Varmekilde TIL/FRA>Forsinkelsestid for varmedrift ON
	0:30 min.	Forsinkelsestid inden varmer starter	Driftsindstillinger 10:34am,ManVarme TIL: ForsinkelseOmr.: (0:10~1:00)Trin: ±0:100:30Vælg [-] Bekr.
	>Varmekilde TIL/FRA>Vandtemperatur for varmer ON
	-4 °C	Indstilling af vandtemperatur for at tænde fra indstillet vandtemperatur.	Driftsindstillinger 10:34am,ManVarme TIL: ΔT for måltemp.Omr.: (-10°C~-2°C)Trin: ±1°C-4°CVælg [-] Bekr.
	>Varmekilde TIL/FRA>Vandtemperatur for varmer OFF
	-2 °C	Indstilling af vandtemperatur for at slukke fra indstillet vandtemperatur.	Driftsindstillinger 10:34am,ManVarme FRA: ΔT for måltemp.Omr.: (-8°C~0°C)Trin: ±1°C-2°CVælg [-] Bekr.
6.2 >*1, *2 Køl
Sådan indstilles de forskellige vand & omgivelsestemperaturer til køling.	Vandtemperatur for afkøling på tændt og △T for afkøling på tændt.		Driftsindstillinger 10:34am,ManKøLVandtemperatur for køl ONΔT for køl ONVælg [-] Bekr.
	>Vandtemperatur for køl ON
	Kompenseringskurve	Afkøling tændt temperaturer i kompensationskurven eller direkte input.	Driftsindstillinger 10:34am,ManKøl ON: Vandtemp.KompenseringskurveDirekteVælg [-] Bekr.
	>Vandtemperatur for køl ON>Kompenseringskurve
	X-akse: 20 °C, 30 °CY-akse: 15 °C, 10 °C	Indtast de 4 temperaturpunkter (2 på horisontal X-akse, 2 på vertikal Y-akse)	Køl ON: Vandtemp.: Zone115°C2010°C515 20°C 30°C30Vælg [-] Bekr.
	• Hvis der er valgt 2-zonesystem, skal de 4 temperaturpunkter også være indtastet for zone 2.• “Zone1” og “Zone2” vises ikke på skærmen, hvis det kun er 1 zone-system.

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*2 Vises kun, när K∅L-tilstanden er låst op (Dette betyder när K∅LE-tilstand er tilgængelig).

Menu		Standardindstilling	Indstillingsmuligheder / Skærm
		>Vandtemperatur for køl ON >Direkte
		10°C	Indstil temperaturen for afkøling på tændt	Driftsindstillinger 10:34am,ManKøl ON: Vandtemp.: Zone2Omr.: (5°C-20°C)Trin: ±1°C Vælg [-/-] Bekr.
		•Hvis der er valgt 2-zonesystem, skal temperaturindstillingspunkter også være indtastet for zone 2.•“Zone1” og “Zone2” vises ikke på skærmen, hvis det kun er 1 zone-system.
		> T for køl ON
		5°C	Indstil △T for afkøling på tændt* Denne indstilling vil ikke være tilgængelig, nar pumpens strømningsrate er sat til Maks. drift.	Driftsindstillinger 10:34am,ManKøl ON: ΔTOmr.: (1°C-15°C)Trin: ±1°C Vælg [-/-] Bekr.
6.3	> *1, *2 Auto
	Automatisk skift fra Varme til Køligt eller Køligt til Varme.	Udendørstemperaturer for skiftning fra Varme til Køligt eller Køligt til Varme.Udetemp. for (varme til køl) / Udetemp. for (køl til varme)		Driftsindstillinger 10:34am,ManAutoUdetemp. for (varme til køl)Udetemp. for (køl til varme)Vælg [-/-] Bekr.
		> Udetemp. for (varme til køl)
		15°C	Indstil udendørstemperaturen til at skifte fra Varme til Køligt.	Driftsindstillinger 10:34am,ManAuto: Udetemp.(var. til køl)Omr.: (11°C-25°C)Trin: ±1°C Vælg [-/-] Bekr.
		> Udetemp. for (køl til varme)
		10°C	Indstil udendørstemperaturen til at skifte fra Køligt til Varme.	Driftsindstillinger 10:34am,ManAuto: Udetemp.(Køl til var.)Omr.: (5°C-14°C)Trin: ±1°C Vælg [-/-] Bekr.
6.4	> Tank
	Tankens Indstillingsfunktioner.	Max. opvarmningstid varme / Max. opvarmningstid tank / Max. genopvarmningstid tank / Legionella		Driftsindstillinger 10:34am,ManTankMax. opvarmningstid varmeMax. opvarmningstid tankMax. genopvarmningstid tankVælg [-/-] Bekr.
		• Skærmen viser 3 funktioner ad gangen.
		> Max. opvarmningstid varme
		8:00	Maksimal tid til varmedrift (i timer og minutter)	Driftsindstillinger 10:34am,ManTank: Max. opv. tid. varmeOmr.: (0:30~10:00)Trin: ±0:30 Vælg [-/-] Bekr.

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.
*2 Vises kun, när K∅L-tilstanden er låst op (Dette betyder när K∅LE-tilstand er tilgængelig).

Menu	Standardindstilling	Indstillingsmuligheder / Skærm
	> Max. opvarmningstid tank
	1:00	Maksimal tid for opvarmning af tanken (i timer og minutter)	Driftsindstillinger 10:34am,ManTank: Max. opv. tid. tankOmr.: (0:05~4:00)Trin: ±0:051:00Vælg [-] Bekr.
	> Max. genopvarmningstid tank
	-8 °C	Indstil temperatur, for at udføre opkogning af tankvand.	Driftsindstillinger 10:34am,ManTank: Genopv. tid. tankOmr.: (-12°C~-2°C)Trin: ±1°C-8 °CVælg [-] Bekr.
	> Legionella
	Mandag	Sterilisation kan sættes til 1 eller flere dage om ugen.Søn / Man / Tirs / Ons / Tors / Fre / Lør	Driftsindstillinger 10:34am,ManLegionella: DagSøn Man Tirs Ons Tors Fre Lør— √ — — — —
	> Legionella: Tid
	12:00	Tid for den valgte dag (e) i ugen til at sterilisere tanken0:00 ~ 23:59	Driftsindstillinger 10:34am,ManLegionella: Tid12: 00 pm→ Vælg [-] Bekr.
	> Legionella: Temperatur
	65 °C	Indstil kogetemperaturer for sterilisering af tanken.	Driftsindstillinger 10:34am,ManLegionella: TemperaturOmr.: (55°C~65°C)Trin: ±1°C65 °CVælg [-] Bekr.
	> Legionella: Holdetid
	0:10	Indstil steriliseringstid (i timer og minutter)	Driftsindstillinger 10:34am,ManLegionella: HoldetidOmr.: (0:05~1:00)Trin: ±0:050:10Vælg [-] Bekr.

7 Installatørindstil. > Service setup
7.1 >Pumpe max. hastighed
Sådan indstilles pumpens maksimale hastighed.		Indstilling af strømningshastigheden, max. drift og drift tænding / slukning af pumpen.Kapacitet: XX:X L/min.Max drift: 0x40 ~ 0xFE,Pumpe: TIL/FRA/Udluft.	Service setup 10:34am,ManKapacitet Max drift Funktion0.0 L/min. 0xce Udluft.Vælg
Menu		Standardindstilling	Indstillingsmuligheder / Skærm
7.2	>Pump down
	Sådan pump down.	Pump downTIL
7.3	>Betontørring
	Sådan tørres betonnet (gulv, vægge, etc.) under byggearbejdet.Denne menu må ikke bruges til andre formål, og i en anden periode under byggearbejde	Rediger for at indstille temperaturen for tør beton.TIL / Ændre		Service setup 10:34am,Man
		>Ændre
		Faser: 1Temperatur: 25 °C	Opvarmningstemperatur for tørring af betonen.Vælg de ønskede faser: 1 ~ 10,område: 1 ~ 99	Service setup 10:34am,ManBetontørring: 1/10
		>TIL
		Bekræft temperaturindstillingen for tørt beton for hver fase.
7.4	>Info på servicefirma
	Sådan opsættes 2 kontaktnavne og numre til brugeren.	Servicearbejderens navn og hans kontaktnummer.Kontakt 1 / Kontakt 2
		>Kontakt 1 / Kontakt 2
		Kontaktnavn eller nummer.Navn / telefonikon

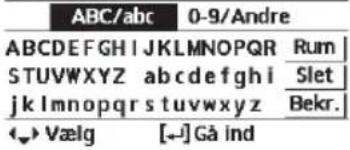

		Indtast navn og nummerKontaktnavn: alfabet a ~ z.Kontaktnummer: 1 ~ 9		Kontakt-1 Antal:

For at sikre systemets optimale ydeevne, skal rengøring udføres med jævne mellemrum. Kontakt en autoriseret forhandler.

• Afbryd strømforsyningen ingen rengøring.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (≈ (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40 °C.

Indendørs enhed

- Der må ikke stænkes vand direkte. Aftør anlægget forsigtigt med en blød, tør klud.

- Du må ikke trykke eller banke på glasdækslet med hårde og skarpe genstande. I modsat fald kan det forårsage skade på enheden.

- Sørg for, at vandtrykket er mellem 0,05 og 0,3 MPa (0,1 MPa = 1 bar).

- Hvis vandtrykket er udenfor det ovennævnte område, skal du kontakte en autoriseret forhandler.

VEDLIGEHOLDELSE

Bruger

• For at sikre optimal ydeevne af enhederne, kan brugeren inspicere og fjerne eventuelle blokeringer på luftindtaget og aftræksåbninger på den udendørs enhed.
• Brugerne bør ikke forsøge at servicere eller udskifte enhedens dele.
• Kontakt autoriseret forhandler, for planlagt inspektion.

Forhandler

- For at sikre sikkerhed og optimal ydeevne af enhederne, skal en autoriseret forhandler med jævne mellemrum udføre sæsonbestemte inspektioner af enheder, funktionskontrol af RCCB/ELCB, vandfilter, feltledninger og rør.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse for kompressoren.
Udendørsenheden udsender vand/ damp.	Kondensering eller fordampning forekommer i rørene.
Der kommer damp ud af udendørsenheden i opvarmningstilstanden.	Det forårsaget af afrimning i varmeveksleren.
Udendørsenheden fungerer ikke.	Det er forårsaget af systemets beskyttelseskontrol, når udendørstemperaturen er uden for driftsområdet.
Systemet slukker.	Det er forårsaget af systemets beskyttelseskontrol. Når vandets indløbstemperatur er lavere end 10 °C, standser kompressoren og backup varmelegemets strøm tændes.
Systemet er svært at varme op.	Når panelet og gulvet opvarmes samtidigt, kan den varme vandtemperatur falde, hvilket kan reducere systemets opvarmning.Når udendørstemperaturen er lav, kan systemet tage længere tid til at varme op.Udløbsåbningen eller indgangsåbningen i udendørsenheden er blokeret af nogle forhindring, såsom en snebunke.Når den forudindstillede vandudgangs temperatur er lav, kan systemet have brug for længere tid til at varme op.
Systemet bliver ikke opvarmet med det samme.	Systemet vil tage noget tid at varme vandet op, hvis det begynder at fungere med en kold vandtemperatur.
Backup varmelegemet bliver automatisk tændt, når det deaktiveres.	Det er forårsaget af varmevekslerens i indendørsenhedens beskyttelseskontrol.
Funktionen starter automatisk, når timeren ikke er indstillet.	Steriliseringtimeren er blevet indstillet.
Kraftig kølemiddel-støj fortsætter i et par minutter.	Det er forårsaget af beskyttelseskontrollen under afisningsdriften ved udendørs omgivende temperatur der er lavere end -10 °C.
*1,*2 K∅L-tilstanden er ikke tilgængelig.	Systemet er låst til kun at fungere i varme-tilstand.

Symptom Kontrol
Drift i VARME / *1,*2 K∅L-tilstand fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk panelets varmelegene/kølerventil.Fjern eventuelle blokeringer i luftindtaget og og udendørsenhedens luftudtagsåbninger.
Støj under driften.	Udendørsenheden eller indendørsenheden er blevet installeret på en hældning.Luk dækslet ordentligt.
Systemet fungerer ikke.	Kredsløbsafbryderen er blevet udløst/aktiveret.
Betjeningslysdioden lyser ikke, eller der vises ikke noget på fjernbetjeningen.	Strømforsyningen fungerer korrekt, eller en strømafbydelse har ikke fundet sted.

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.

Nedenfor er en liste over fejlkoder, der kan vises på skærmen, när der er problemer med systemindstillingen eller driften.

Når skærmen viser en fejlkode, som vist nedenfor, skal du kontakte det nummer der er registreret på fjernbetjeningen, eller den nærmeste autoriserede installatør.

Alle afbrydere er deaktiveret undtagen og. Fejl nummer

Fejl nr.	Forklaring af fejlen
H12	Fejlkombinerede kapaciteter
H15	Fejl på kompressorføler
H20	Fejl på cirk.pumpe
H23	Fejl på kølemiddelføler
H27	Fejl på serviceventil
H28	Fejl på solarføler
H31	Fejl på poolføler
H36	Fejl på buffertankføler
H38	Fejlkombination af fabrikat
H42	Lavtryksbeskyttelse
H43	Zone 1 følerfejl
H44	Zone 2 følerfejl
H62	Flowfejl vandside
H63	Fejl på lavtryksføler
H64	Fejl på højtryksføler
H65	Flowfejl på vandside under afrimning
H67	Fejl på ekstern termistor 1
H68	Fejl på ekstern termistor 2
H70	Fejl på overkogssikring backup VL
H72	Fejl på tankføler
H74	Printkort kommunikationsfejl
H75	Lav vandtemp. beskyttelse
H76	RC-indendørs kommunikationsfejl
H90	Indendørs-udendørs kommunikationsfejl
H91	Fejl på overkogssikring VVB
H95	Spændings tilslutningsfejl
H98	Højtryksfejl
H99	Varmeveksler frostbeskyttelse

Fejl nr.	Forklaring af fejlen
F12	Højtrykspressostat aktiveret
F14	Ingen kompressorrotation
F15	Blæsermotor blokeret
F16	Overstrømsbeskyttelse
F20	Kompressorensoverbelastningsbeskyttelse
F22	Transistormodulesoverbelastningsbeskyttelse
F23	DC peak overestrømsbeskyttelse
F24	Fejl på kølekredsløb
F25	*1, *2 Køle-/varmekredsløbsfejl
F27	Pressostatfejl
F29	For lille overhedning på afgangkompressor
F30	Fejl på fremløbstemp.føler 2
F32	Fejl på intern termostat
F36	Fejl på udendørsføler
F37	Fejl på returløbstemp.føler
F40	Sensorfejl på udendørsudledningen
F41	Korrektionsfejl på strømfaktoren
F42	Sensorfejl på udendørs varmeveksler
F43	Sensorfejl på den udendørs afrimer
F45	Strømtrafo afbrudt
F46	Afbrydelse af strømtransformer
F48	Sensorfejl på fordamperens udgang
F49	Højtryksfejl i køl
F95	*1, *2 Afkølerens højtryksfejl

* Nogle fejlkoder er måske ikke relevante for din model. Kontakt din autoriserede forhandler for afklaring.

*1 Systemet er låst til at fungere uden K∅L-tilstand. Det kan låses op af autoriserede installatører eller vores autoriserede servicepartnere.

Information når tilsluttet til netværksadapter (valgfrit tilbehør)

ADVARSEL

Kontroller sikkerheden omkring luft-til-vand-systemet inden brug. Vær opmærksom på personer og dyr i nærheden inden drift.

Ukorrekt drift som følge af, at man ikke følger instruktionerne, kan medføre legemsbeskadigelse og andre skader.

Vær opmærksom på følgende inden drift (inden for området)

- Forhold omkring timerindstilling. Uforudselige tænd/sluk-operationer kan forårsage alvorlig tilskadekomst, eller andre skader på mennesker og dyr.

Vær opmærksom på nedenstående før og under drift (uden for området)

• Hvis man er bekendt, med der opholder sig nogen inden for området, gør personer udefra opmærksom på nye driftsindstillinger inden de iværksættes.
  Dette for at undgå, at personen får et chok, eller bliver syg på grund af driftsændringen.
• Brug ikke dette apparat når der er børn, fysisk handikappede eller ældre personer i området, som ikke er i stand til at betjene apparatet.
• Kontroller indstillingen og driftsstatus regelmæssigt.
• Stands driften når der vises en fejlkode, og kontakt en autoriseret forhandler eller specialist.

Vær opmærksom på følgende inden brug

• Systemet vil måske ikke være anvendeligt, hvis kommunikationsforholdene er dårlige. Kontroller “Driftsstatus” på programdisplayet efter idriftsættelse. Følgende forhold kan opstå ved fjernstyring.
• Kan ikke fungere, driftstid reflekteres ikke.
• Luft-til-vand-drift reflekteres ikke, när driften indstilles uden for området.
• Det anbefales at låse skærmen på smartphonen for at undgå utilsigtet drift.
• Brug ikke andre fjernstyringsenheder eller andre former for kommunikations- eller driftsenheder end dem der er specificeret af den autoriserede forhandler eller specialist.
• Anvend under aftalen om "Servicebetingelser" og "Håndtering af personoplysninger" i Panasonics Smart-app.
• Hvis man i længere perioder ikke anvender Panasonic Smart-app, frakobl netværksadapteren fra enheden.

Oplysninger til brugere om indsamling og bortskaffelse af gammelt udstyr

Disse symboler på produkter, emballage og/eller medfølgende dokumenter, betyder at brugte elektriske og elektroniske produkter ikke må blandes med almindeligt husholdningsaffald.

For korrekt behandling, indsamling og genbrug af gamle produkter, skal du tage dem til indsamlingssteder i overensstemmelse med den nationale lovgivning.

Ved korrekt bortskaffelse af disse produkter, vil du hjælpe med til at spare værdifulde ressourcer og forhindre eventuelle negative virkninger på menneskers sundhed og miljøet, som ellers kunne opstå af ukorrekt håndtering af affald.

For flere oplysninger om indsamling og genbrug af gamle produkter, bedes du kontakte din lokale kommune, dit renovationsselskab eller salgsstedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

ADVARSEL	Dette symbol viser, at dette udstyr bruger et brændbart kølemiddel. Hvis kølemidlet er lækket, sammen med en ekstern antændelseskilde, er der mulighed for antændelse.		Dette symbol viser, at betjeningsvejledningen bør læses omhyggeligt.
	Dette symbol viser, at servicepersonale skal håndtere dette udstyr med henvisning til installationsvejledningen.		Dette symbol viser, at der er oplysninger i betjeningsvejledningen og/eller installationsvejledningen.
