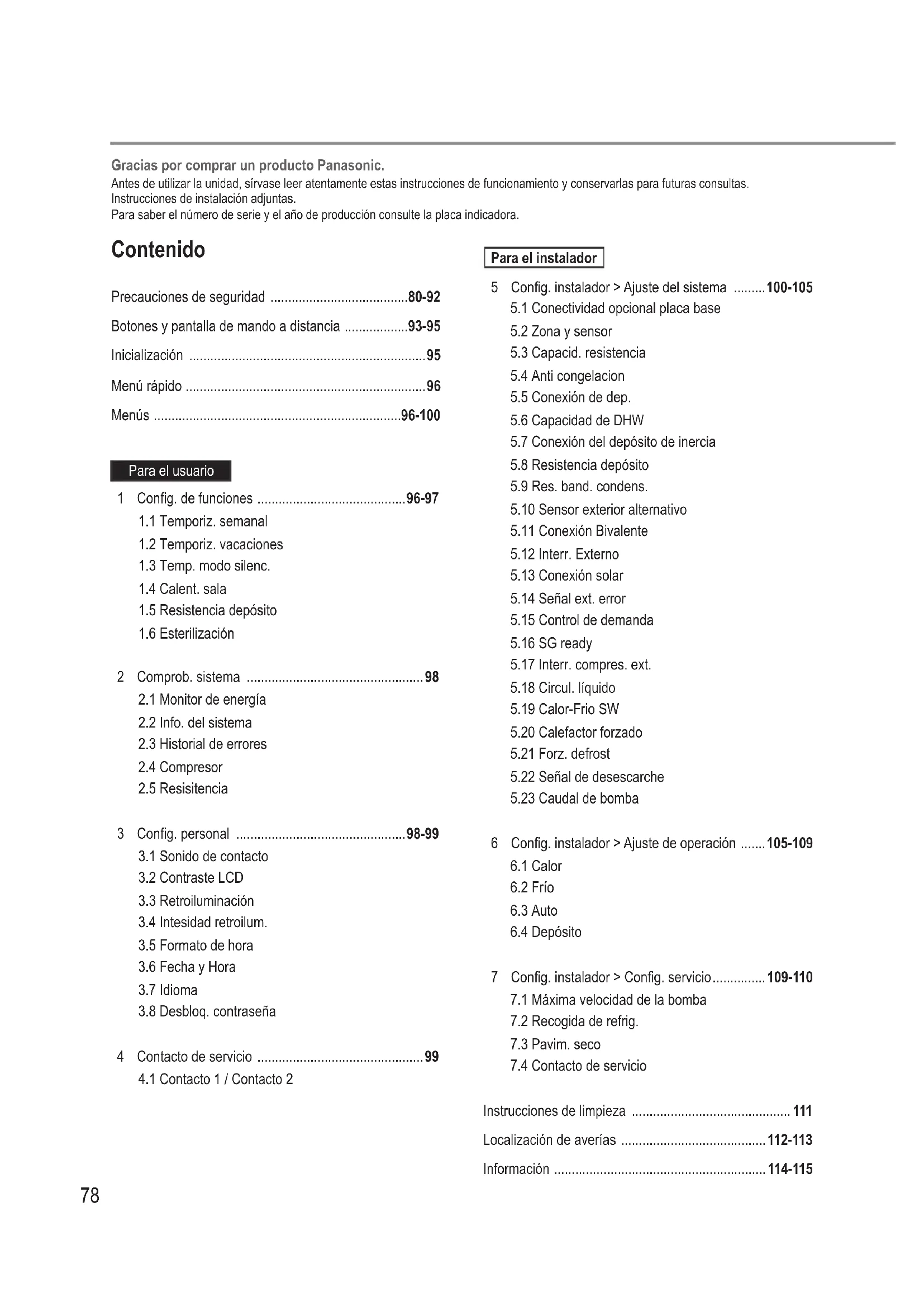

MANUAL DE USUARIO WHSDC0709J3E5 PANASONIC

1.2 Temporiz. vacaciones

1.5 Resistencia depósito

2.1 Monitor de energía

3.1 Sonido de contacto

3.3 Retroiluminación

3.8 Desbloq. contraseña

5.1 Conectividad opcional placa base

5.7 Conexión del depósito de inercia

5.8 Resistencia depósito

5.14 Señal ext. error

5.18 Circul. líquido

5.22 Señal de desescarche

5.23 Caudal de bomba

6 Cong. instalador > Ajuste de operación ....... 105-109

7.1 Máxima velocidad de la bomba

7.4 Contacto de servicio

Instrucciones de limpieza ............................................. 111 Localización de averías ......................................... 112-113 Información ............................................................114-115 Gracias por comprar un producto Panasonic. Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas para futuras consultas. Instrucciones de instalación adjuntas. Para saber el número de serie y el año de producción consulte la placa indicadora.79

Antes de utilizar este sistema se debe cerciorar de su correcta instalación por parte de un distribuidor autorizado, conforme a las instrucciones facilitadas.

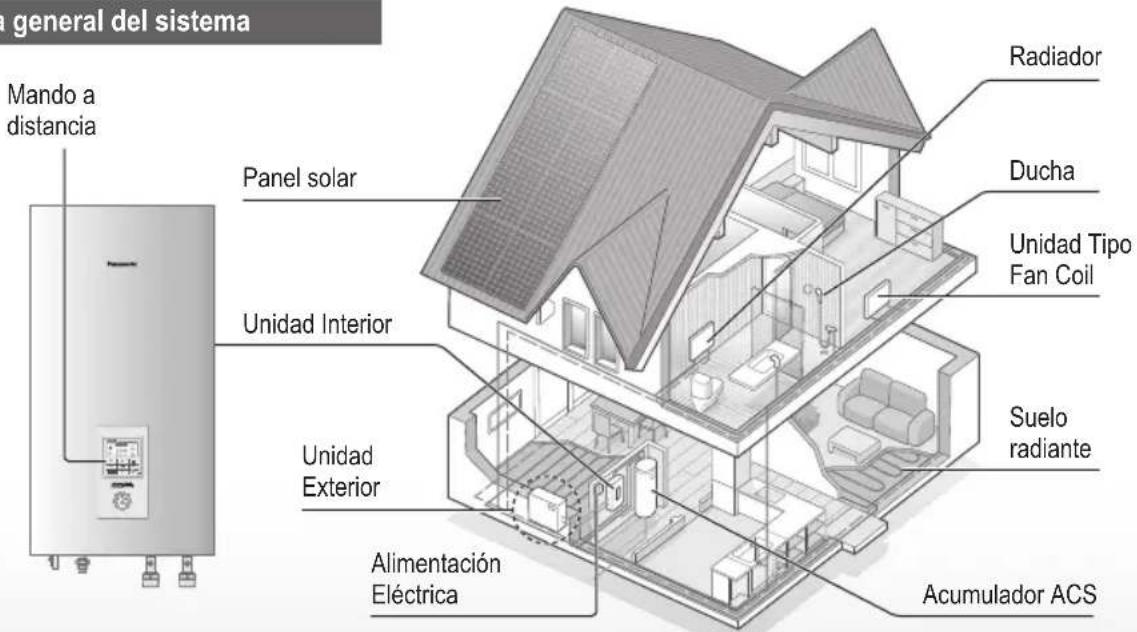

• La bomba de calor aire-agua Panasonic es un sistema partido, compuesto por dos elementos: unidad interior y unidad exterior. Este sistema se ha diseñado para funcionar junto con un acumulador ACS Panasonic. Panasonic no garantizará el funcionamiento normal ni la abilidad de este sistema en caso no utilizarlo junto con su acumulador ACS Panasonic.

• Estas instrucciones de funcionamiento explican cómo utilizar el sistema empleando las unidades interior y exterior.

• Para conocer el funcionamiento de otros productos como el acumulador ACS, el radiador, el termostato externo y las unidades de suelo radiante, consulte las instrucciones de funcionamiento de cada producto.

• El sistema podría estar bloqueado para funcionar en el modo HEAT con el modo COOL desactivado.

• Es posible que algunas funciones descritas en este manual no se apliquen a su sistema.

• Consulte a su servicio técnico autorizado más cercano para obtener información.

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Condiciones de funcionamiento CALENTAMIENTO (CIRCUITO)

ENFRIAMIENTO (CIRCUITO) Temperatura de la salida de agua (°C) (Mín. / Máx.) 20 / 55 (inferior al ambiente -15 °C) *

5 / 20 Temperatura ambiente exterior (°C) (Mín. / Máx.) -20 / 35 10 / 43 Cuando la temperatura exterior esté fuera del intervalo de la tabla, la capacidad de calentamiento del equipo disminuirá significativamente y la unidad exterior podría dejar de funcionar como medida de protección. La unidad se reiniciará automáticamente una vez que la temperatura exterior regrese al intervalo especificado.

Cuando la temperatura ambiente exterior se encuentra entre -10 °C y -15 °C, la temperatura de salida del agua baja desde 60 °C hasta 55 °C de manera gradual. Unidad Exterior Alimentación Eléctrica Panel solar Radiador Ducha Unidad Tipo Fan Coil Suelo radiante Acumulador ACS Unidad Interior Mando a distancia Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el n de mejorar el producto. Vista general del sistema80 Precauciones de seguridad Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasica con las indicaciones siguientes: Este aparato no está pensado para ser manipulado por el público en general. ADVERTENCIA Esta indicación advierte del posible peligro de muerte o de daños graves. PRECAUCIÓN Esta indicación advierte de los posibles daños o desperfectos materiales. Las instrucciones que deben seguirse están clasicadas mediante los siguientes símbolos: Este símbolo denota una acción que está PROHIBIDA. Estos símbolos indican aquellas acciones que son OBLIGATORIAS. ADVERTENCIA Unidad interior y unidad exterior Este aparato puede ser utilizado por niños a partir de 8 años y personas con dicapacidad física, sensorial o mental o falta de experiencia y conocimientos si están bajo supervisión o han recibido instrucciones relativas al uso del aparato de un modo seguro y comprenden los riesgos implícitos. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no debe ser realizado por niños sin supervisión. Por favor, consulte a un servicio técnico autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar, desmontar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios. Conrme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especicado. Utilizar un tipo de refrigerante diferente al tipo especicado puede provocar daños en el producto, explosiones y lesiones, etc. No utilice ningún medio para acelerar el proceso de descongelación ni para la limpieza, a excepción de los recomendados por el fabricante. Cualquier método inadecuado o el uso de materiales incompatibles pueden causar daños al producto, el estallido del sistema y lesiones graves. No instale la unidad en ambientes potencialmente explosivos o inamables. En caso contrario, podría provocar accidentes de incendios.Precauciones de seguridad

No introduzca los dedos u otros objetos la unidad interna o externa del convertidor de Aire a agua; las partes giratorias podrían causar lesiones. No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica. No se siente o apoye sobre la unidad; se podría caer accidentalmente. No instale la unidad interior en exteriores. Está diseñada sólo para el uso en interiores. Fuente de energía No utilice un cable modicado, unido con otro, un cable de extensión o un cable no especicado para evitar sobrecalentamiento e incendios. Para evitar el sobrecalentamiento, incendio o descarga eléctrica:

• No comparta la misma toma de corriente con otros equipos.

• No lo manipule con las manos mojadas.

• No doble excesivamente el cable de alimentación. Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualicada. Esta unidad está equipada con un interruptor por corriente residual/ disyuntor de fuga a tierra (RCCB/ ELCB). Pida a un servicio técnico autorizado que verique regularmente el funcionamiento del RCCB/ELCB, especialmente después de la instalación, inspección y mantenimiento. Un mal funcionamiento del RCCB/ ELCB puede provocar una descarga eléctrica y/o un incendio. Se recomienda encarecidamente instalarlo con un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios. Antes de obtener acceso a los terminales, se deben desconectar todos los circuitos de alimentación. Deje de utilizar el producto si se produce cualquier anomalía o fallo y desconecte la alimentación eléctrica. (riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad o fallo

• El RCCB/ELCB salta frecuentemente.

• Se percibe olor a humo.

• Se percibe un ruido o vibración anómalos en la unidad.

• Hay escapes de agua caliente de la unidad interior. Contacte inmediatamente con su servicio técnico autorizado local para su mantenimiento/reparación. Use guantes durante la inspección y el mantenimiento. Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios. Evite las descargas eléctricas desconectando el suministro de energía: -Antes de limpiarlo o repararlo. -Tras un largo periodo en desuso. Este aparato es para múltiples usos. Para evitar descargas eléctricas, quemaduras y/o lesiones mortales, asegúrese de desconectar toda la alimentación eléctrica antes de acceder a cualquier terminal de la unidad interior.82 Precauciones de seguridad PRECAUCIÓN Unidad interior y unidad exterior No lave la unidad interior con agua, benceno, disolvente o limpiador en polvo para evitar daños o corrosión en la unidad. No instale la unidad cerca de ningún combustible ni en un baño. De lo contrario, podría causar una descarga eléctrica y/o un incendio. No tocar las partes de aluminio angulosas, pueden causar daños. No utilice el sistema durante la esterilización para evitar quemarse con el agua caliente o que se caliente excesivamente durante la ducha. Para evitar lesiones no desmonte la unidad para su limpieza. Para evitar lesiones durante la limpieza de la unidad sitúese sobre una supercie estable. No coloque un jarrón o un recipiente que contenga liquido sobre la unidad. El agua podría entrar en el interior de la unidad y degradar. El aislamiento causando una descarga eléctrica. Evite las fugas de agua asegurándose de que la tubería de drenaje esté: -Correctamente conectada, -Libre de colmos de agua y recipientes, o -No sumergida en el agua Airear la habitación regularmente después de su uso durante un prolungado período o tras el empleo de cualquier equipo combustibile. Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga. Mando a distancia No moje el mando a distancia. De hacerlo, podría provocar descargas eléctricas y/o incendios. No presione los botones del mando a distancia con objetos duros y punzantes. De hacerlo, podría causar daños a la unidad. No limpie el mando a distancia con agua, benceno, disolvente o polvo abrasivo. No inspeccione ni mantenga usted mismo el mando a distancia. Para prevenir daños personales debidos a manejo incorrecto, consulte a un distribuidor autorizado.83

ADVERTENCIA Este aparato se carga con R32 (in refrigerante de baja inamabilidad). Si se produce una fuga de refrigerante y este queda expuesto a una fuente externa de ignición, existe peligro de incendio. Unidad interior y unidad exterior Este aparato debe instalarse y/o utilizarse en una habitación con un área superior a Amín (m²) y mantenerse lejos de fuentes de ignición, tales como calor, chispas o llamas al descubierto, o zonas peligrosas, tales como aparatos de gas, cocinas de gas, sistemas de suministro de gas reticulados, aparatos de refrigeración eléctricos, etc. (Consulte la Tabla I en la tabla de Instrucciones de instalación para conocer el valor de Amín (m²)) Tenga en cuenta que es posible que el refrigerante no contenga ninguna sustancia para dotarlo de olor. Es altamente recomendable contar en todo momento con detectores de gas refrigerante inamable en perfecto estado de funcionamiento y capaces de advertir de la presencia de una fuga. Mantenga las aberturas de ventilación necesarias libres de obstrucciones. No perfore ni exponga el aparato al fuego mientras está presurizado. No exponga el aparato al calor, llamas, chispas ni otras fuentes de ignición. De lo contrario podría estallar y provocar lesiones o la muerte. Precauciones para el uso del refrigerante R32 Los procedimientos básicos de trabajo de instalación son los mismos que los de los modelos con refrigerantes convencionales (R410A, R22). Dado que la presión de funcionamiento es superior a la de los modelos con refrigerante R22, algunas tuberías y herramientas de instalación y servicio son especiales. Especialmente al sustituir un modelo con refrigerante R22 por un nuevo modelo con refrigerante R32, sustituya siempre las tuberías y tuercas cónicas convencionales por las tuberías y tuercas cónicas de R32 y R410A en el lado exterior de la unidad. En el caso de R32 y R410A, se puede utilizar la misma tuerca cónica en el lado de la unidad exterior y el tubo. Se prohíbe la mezcla de distintos refrigerantes dentro de un sistema. Los modelos que utilizan refrigerante R32 y R410A presentan un diámetro de rosca diferente del puerto de carga para evitar una carga errónea con refrigerante R22 y también por motivos de seguridad. Por tanto, compruébelo de antemano. [El diámetro de rosca del puerto de carga de R32 y R410A es de 1/2 pulg.] Asegúrese siempre que material extraño (aceite, agua, etc.) no penetre en las tuberías. Asimismo, al almacenar los tubos, selle de forma segura la abertura mediante pinzamiento, cinta adhesiva, etc. (La manipulación del R32 es similar a la del R410A.) Precauciones de seguridad84 Precauciones de seguridad

Solo personal certicado y cualicado debe llevar a cabo la operación, el mantenimiento, las reparaciones y la recuperación de refrigerante en el uso de refrigerantes inamables y según las recomendaciones del fabricante. El personal que lleve a cabo la operación, las reparaciones o el mantenimiento de un sistema o las piezas asociadas del equipo debe estar capacitado y contar con certicación.

• Ninguna pieza del circuito de refrigeración (evaporadores, refrigeradores de aire, unidades de tratamiento de aire (AHU), condensadores o recipientes de líquido) ni de la tubería debe estar ubicada cerca de fuentes de calor, llamas expuestas, aparatos de gas o calentadores eléctricos.

• El usuario/propietario o su representante autorizado debe comprobar regularmente las alarmas, la ventilación mecánica y los detectores, al menos una vez al año, según las disposiciones de las normas nacionales, para garantizar el funcionamiento correcto.

• Se debe conservar un libro de registros. El resultado de estas vericaciones se debe registrar en el libro.

• En el caso de ventilaciones que se encuentren en espacios ocupados, se debe conrmar que no presenten obstrucciones.

• Antes de poner en funcionamiento un sistema de refrigeración nuevo, la persona responsable de poner en servicio el sistema debe asegurarse de que personal capacitado y certicado conozca las directrices del manual de instrucciones sobre el montaje, la supervisión, el funcionamiento y el mantenimiento del sistema de refrigeración, así como las medidas de seguridad que se deben cumplir, las propiedades y el manejo del refrigerante utilizado.

• A continuación, se muestran los requisitos generales del personal capacitado y certicado: a) Conocimiento acerca de la legislación, normas y estándares relacionados con los refrigerantes inamables. b) Profundo conocimiento sobre los refrigerantes inamables y su manipulación, equipo de protección individual, prevención de fugas del refrigerante, manejo de cilindros, carga, detección de fugas, recuperación y descarte. c) Poder entender y aplicar en la práctica los requisitos de las leyes, normas y estándares nacionales. d) Realizar capacitaciones continuamente para mantener la especialización. e) Las tuberías del aire acondicionado en el espacio ocupado se deben instalar de forma tal para que se protejan de daños accidentales durante su funcionamiento y mantenimiento. f) Se deben tomar ciertas precauciones para evitar vibración u ondulación excesiva de la tubería de refrigeración. g) Asegúrese de que los dispositivos de protección, la tubería de refrigeración y los conectores estén bien protegidos de condiciones climáticas adversas (como el peligro de recolección de agua y congelamiento de la tubería de descarga o la acumulación de suciedad y desechos). h) La expansión y contracción de tuberías extensas en sistemas de refrigeración se deben diseñar e instalar de forma segura (montadas y protegidas) para reducir la posibilidad de que un choque hidráulico dañe el sistema.85

i) Proteja el sistema de

refrigeración de rupturas accidentales generadas por el traslado del mobiliario y actividades de reconstrucción. j) Para asegurarse de que no haya goteos, hay que comprobar que las juntas refrigerantes de recolección estén ajustadas. El método de comprobación debe tener una sensibilidad de 5 gramos por cada año del refrigerante o mayor bajo una presión de al menos 0,25 veces el máximo de presión admisible (>1,04 MPa, máx. 4,15 MPa). No se debe detectar ningún goteo.

1. Instalación (Espacio)

• Los productos con refrigerantes inamables se deben instalar en función de la zona menor de la sala, Amin (m

) mencionada en la Tabla I de las Instrucciones de instalación.

• En el caso de carga en el campo, se debe cuanticar, medir y etiquetar el efecto en la carga del refrigerante causada por la longitud de las distintas tuberías.

• Asegúrese de que los tubos instalados tengan la mínima longitud posible. Evite el uso de tubos abollados y no permita codos cerrados.

• Asegúrese de proteger los tubos frente a daños físicos.

• Asegúrese de que se cumplan los reglamentos nacionales relativos a los gases, así como las normas y la legislación municipales y nacionales. Informe a las autoridades competentes de acuerdo con todos los reglamentos aplicables.

• Asegúrese de que las uniones mecánicas sean accesibles para la realización del mantenimiento.

• En los casos en los que se requiera una ventilación mecánica, las aberturas de ventilación deben mantenerse libres de obstrucciones.

• Al eliminar el producto, siga las precauciones del apartado #12 y cumpla los reglamentos nacionales. Contacte siempre con las ocinas municipales locales para una manipulación adecuada.

2-1. Personal de servicio

• Solo personal de servicio capacitado y certicado (contratado por el usuario o tercero responsable) inspecciona, supervisa regularmente y realiza el mantenimiento del sistema.

• Asegúerese de que la carga real del refrigerante corresponda con el tamaño de la sala en la que se instalan los componentes que contienen refrigerante.

• Asegúrese de que la carga de refrigerante no presente fugas.

• Cualquier persona cualicada que intervenga en el trabajo o la apertura de un circuito de refrigerante debe contar con un certicado vigente emitido por una autoridad de evaluación acreditada por la industria, el cual autorice su competencia para la manipulación segura de refrigerantes de acuerdo con una especicación de evaluación reconocida por la industria.

• El mantenimiento solo debe realizarse de la forma recomendada por el fabricante del equipo. Los trabajos de mantenimiento y reparación que requieran la ayuda de otra persona cualicada deben realizarse bajo la supervisión de la persona competente en el uso de refrigerantes inamables.

• El mantenimiento solo debe realizarse de la forma recomendada por el fabricante. Precauciones de seguridad86 Precauciones de seguridad 2-3. Comprobación de la presencia de refrigerante

• Se debe inspeccionar el área con un detector de refrigerante adecuado antes y durante el trabajo para asegurar que el técnico esté al tanto de las atmósferas potencialmente inamables.

• Asegúrese de que el equipo de detección de fugas utilizado sea adecuado para su uso con refrigerantes inamables, es decir, que no emita chispas, esté sellado sucientemente o sea intrínsecamente seguro.

• En caso de que se produzca una fuga o derrame, ventile el área de inmediato y permanezca en la parte de donde sopla el viento y lejos del derrame o escape.

• En caso de que se produzca una fuga o derrame, informe a las personas que se encuentren a favor del viento de la fuga o vertido, aísle de inmediato el área de peligro e impida el acceso a personal no autorizado. 2-4. Presencia de un extintor

• Si se va a realizar cualquier trabajo en caliente en el equipo de refrigeramiento o cualquier componente asociado, se debe tener a mano un equipo de extinción adecuado.

junto al área de carga. 2-2. Trabajo

• Antes de iniciar el trabajo en sistemas que contienen refrigerantes inamables, es necesario realizar comprobaciones de seguridad para asegurar que el riesgo de ignición sea mínimo. A la hora de reparar el sistema de refrigeración, deben cumplirse las precauciones de los apartados #2-2 a #2-8 antes de realizar cualquier trabajo en el sistema.

• El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de presencia de gas o vapor inamables durante la realización del trabajo.

• Todo el personal de mantenimiento y otras personas que trabajen en el área deben recibir formación y supervisión acerca de la naturaleza del trabajo realizado.

• Evite el trabajo en espacios limitados. Mantenga siempre una distancia de seguridad de al menos 2 metros de la fuente o un área libre de un radio de 2 metros.

• Lleve equipos de protección adecuados, incluida protección respiratoria, según lo justiquen las condiciones.

• Mantenga alejadas todas las fuentes de ignición y supercies metálicas calientes.87

2-5. Ausencia de fuentes de ignición

• Ninguna persona que realice trabajos relacionados con un sistema de refrigeramiento que impliquen la exposición de una tubería que contenga o haya contenido refrigerante inamable debe utilizar ninguna fuente de ignición de manera tal que pueda dar lugar a un riesgo de incendio o explosión. No debe fumar al realizar dicho trabajo.

• Todas las fuentes de ignición posibles, incluidos los cigarrillos encendidos, deben mantenerse lo sucientemente lejos del lugar de instalación, reparación, retirada y eliminación, ya que el refrigerante inamable podría liberarse al espacio circundante durante el trabajo.

• Antes de realizar el trabajo, se debe inspeccionar el área circundante al equipo para asegurar que no existan peligros inamables ni riesgos de ignición.

• Se deben colocar letreros de “No fumar”. 2-6. Área ventilada

• Asegúrese de que el área esté al aire libre o sucientemente ventilada antes de abrir el sistema o realizar cualquier trabajo en caliente.

• Debe seguir existiendo un grado de ventilación durante el periodo en el que se realice el trabajo.

• La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente expulsarlo a la atmósfera. 2-7. Comprobaciones de los equipos de refrigeramiento

• Cuando se sustituyan componentes eléctricos, estos deben ser aptos para su propósito y cumplir la especicación correcta.

• En todo momento deben seguirse las directrices de mantenimiento y servicio del fabricante.

• En caso de duda, solicite ayuda al departamento técnico del fabricante.

• Se deben efectuar las siguientes comprobaciones en las instalaciones que utilizan refrigerantes inamables. -La carga real del refrigerante corresponde con el tamaño de la sala en la que se instalan los componentes que contienen el refrigerante. -La maquinaria y salidas de ventilación funcionan sucientemente y no están obstruidas. -Si se utiliza un circuito de refrigeración indirecta, se debe comprobar la presencia de refrigerante en el circuito secundario. -El marcado del equipo sigue siendo visible y legible. Debe corregirse cualquier marcado o letrero ilegible. -El tubo o los componentes derefrigeramiento están instalados en una posición en la que es improbable que queden expuestos a ninguna sustancia que pueda corroer los components que contienen refrigerante, except si los componentes están construidos con materiales intrínsecamente resistentes a la corrosión o protegidos adecuadamente frente a la corrosión. Precauciones de seguridad88 Precauciones de seguridad

3. Reparaciones de componentes

• Durante las reparaciones de componentes sellados, se deben desconectar todo el suministro eléctrico del equipo con el que se vaya a trabajar antes de retirar cualquier cubierta sellada, etc.

• Si es absolutamente necesario tener conectada una alimentación eléctrica al equipo durante el mantenimiento, debe instalarse una forma de detección de fugas en funcionamiento constante en el punto más crítico para advertir de una situación potencialmente peligrosa.

• Se debe prestar especial atención a lo siguiente para asegurar que, al trabajar en los componentes eléctricos, no se modique la carcasa en una medida que perjudique al nivel de protección. Ejemplos de una protección perjudicada son daños en los cables, número excesivo de conexiones, bornes no realizados según la especicación original, daños en los sellos, ajuste incorrecto de casquillos, etc.

• Asegúrese de que el aparato esté montado correctamente.

• Asegúrese de que los sellos o materiales de sellado no se hayan degradado de manera tal que ya no sirvan para su propósito de evitar la entrada de atmósferas inamables.

• Todos los repuestos deben respetar las especicaciones del fabricante. NOTA: El uso de sellantes de silicona puede inhibir la ecacia de ciertos tipos de equipos de detección de fugas. No es necesario aislar los componentes intrínsecamente seguros antes de trabajar en ellos. 2-8. Comprobaciones de los dispositivos eléctricos

• La reparación y el mantenimiento de componentes eléctricos deben incluir comprobaciones iniciales de seguridad y procedimientos de inspección de componentes.

• A continuación se indican algunas de las comprobaciones iniciales de seguridad: -Los condensadores están descargados: debe realizar esta comprobación de forma segura para evitar la posibilidad de emisión de chispas. -No hay componentes eléctricos conectados y el cableado está expuesto durante la carga, recuperación o purga del sistema. -Existe continuidad de conexión equipotencial a tierra.

• En todo momento deben seguirse las directrices de mantenimiento y servicio del fabricante.

• En caso de duda, solicite ayuda al departamento técnico del fabricante.

• Si se produce una avería que pudiera comprometer la seguridad, no se debe conectar ninguna alimentación eléctrica al circuito hasta que se haya solucionado la avería satisfactoriamente.

• Si no se puede corregir la avería de inmediato y es necesario mantener el funcionamiento, debe aplicarse una solución temporal suciente.

• Se debe informar al propietario del equipo para que todas las partes estén avisadas en adelante.89

4. Reparaciones en los

componentes intrínsecamente seguros

• No aplique ninguna carga inductiva o de capacitancia permanente al circuito sin antes asegurarse de que tal acción no rebasará en ningún caso la tensión ni la corriente permitidas del equipo utilizado.

• Los componentes intrínsecamente seguros son los únicos componentes en los que se puede trabajar con presencia de atmósfera inamable.

• El aparato de prueba debe presentar unos parámetros nominales correctos.

• Sustituya los componentes únicamente con los repuestos especicados por el fabricante. El uso de repuestos no especicados por el fabricante podría dar lugar a la ignición del refrigerante en la atmósfera formada por una fuga.

• Asegúrese de que el cableado no sufra desgaste, corrosión, presión excesiva, vibración, exposición a bordes cortantes ni ningún otro efecto medioambiental adverso.

• La comprobación también debe tomar en cuenta los efectos del envejecimiento o de la vibración continua proveniente de fuentes tales como compresores o ventiladores.

6. Detección de refrigerantes

• Bajo ninguna circunstancia deben usarse fuentes potenciales de ignición para la búsqueda ni la detección de fugas de refrigerante.

• No debe utilizarse en ningún caso un soplete de haluro (ni ningún otro detector basado en una llama al descubierto).

7. Los siguientes métodos

de detección de fugas se consideran aceptables para todos los sistemas de refrigerante

• No se deben detectar goteos cuando se utiliza el equipo de detección con una sensibilidad de 5 gramos por cada año de refrigeración o mayor bajo una presión de al menos 0,25 veces la máxima presión admisible (>1,04MPa, máx. 4,15MPa) por ejemplo, un husmeador universal.

• Pueden utilizarse detectores de fugas electrónicos para detectar los refrigerantes inamables, aunque su sensibilidad quizá no sea adecuada o requieran una recalibración. (Los equipos de detección deben calibrarse en un área que no contenga refrigerante.)

• Asegúrese de que el detector no constituya una fuente potencial de ignición y sea adecuado para el refrigerante utilizado.

• Los equipos de detección de fugas deben estar regulados en un porcentaje del LII del refrigerante y se deben calibrar para el refrigerante empleado y el porcentaje adecuado de gas (25% como máximo) conrmado.

• Los uidos de detección de goteos también son aptos para utilizar con la mayoría de los refrigerantes, por ejemplo, con el método de burbuja y los agentes de método uorescente. No se deben utilizar detergentes que contengan cloro ya que este puede reaccionar con el refrigerante y corroer el cobre de las tuberías.

• Si se sospecha de una fuga, se deben eliminar/apagar todas las llamas al descubierto. Precauciones de seguridad90 Precauciones de seguridad

• Si se detecta una fuga de refrigerante que requiere soldadura fuerte, se deberá recuperar todo el refrigerante del sistema, o bien aislarlo (mediante válvulas de corte) en una parte del sistema que esté alejada de la fuga. Las precauciones en #8 se deben respetar para retirar el refrigerante.

8. Extracción y evacuación

• Al abrir el circuito de refrigerante para realizar reparaciones – o para cualquier otro n – se deberán seguir los procedimientos convencionales. Sin embargo, es importante seguir las mejores prácticas dado que la inamabilidad es una cuestión a considerar. Se debe respetar el siguiente procedimiento: extraer el refrigerante -> purgar el circuito con gas inerte -> evacuar -> purgar con gas inerte -> abrir el circuito mediante corte o soldadura fuerte.

• Se debe recuperar la carga de refrigerante a los cilindros de recuperación correctos.

• Se debe purgar el sistema con OFN para cumplir con la seguridad del aparato.

• Es posible que sea necesario repetir este proceso varias veces.

• Para esta tarea no debe utilizarse aire comprimido ni oxígeno.

• El purgado se debe conseguir al romper el vacío del sistema con OFN y continuar llenándolo hasta alcanzar la presión de funcionamiento, para después ventilar a la atmósfera y nalmente reducir a un vacío.

• Se debe repetir este proceso hasta que no quede refrigerante en el sistema.

• Cuando se utiliza la carga nal de OFN, el sistema debe ventilarse hasta alcanzar la presión atmosférica para permitir la realización del trabajo.

• Esta operación es absolutamente fundamental si deben realizarse operaciones de soldadura fuerte en las tuberías.

• Asegúrese de que la salida de la bomba de vacío no esté próxima a ninguna fuente de ignición potencial y que exista ventilación. OFN = nitrógeno sin oxígeno, tipo de gas inerte.

9. Procedimientos de carga

• Además de los procedimientos de carga convencionales, deben cumplirse los siguientes requisitos. -Asegúrese de que los distintos refrigerantes no se contaminen al usar el equipo de carga. -Las mangueras y líneas deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen. -Los cilindros se deben conservar en una posición adecuada según indican las instrucciones. -Asegúrese de que el sistema de refrigeramiento esté conectado a tierra antes de cargar el sistema de refrigerante. -Coloque un adhesivo en el sistema cuando se complete la carga (si no presenta uno ya). -Deben extremarse las precauciones para no saturar el sistema de refrigeramiento.

• Antes de recargar el sistema, debe realizarse una prueba de presión con OFN (consulte el apartado #7).

• Se debe realizar una prueba de fugas al completar la carga, pero antes de la puesta en servicio.

• Se debe realizar una prueba de fugas de control antes de abandonar el lugar de instalación.91

• Es posible que se acumule carga electrostática y que esta genere un estado de peligro al cargar y descargar el refrigerante. Para evitar incendios o explosiones, disipe la electricidad estática durante la transferencia conectando a tierra y con conexión equipotencial los recipientes y equipos entre sí antes de la carga/descarga.

10. Retirada del servicio

• Antes de realizar este procedimiento, es esencial que el técnico se haya familiarizado completamente con el equipo y todos sus detalles.

• Una buena práctica recomendada es la recuperación segura de todos los refrigerantes.

• Antes de llevar a cabo la tarea, se debe tomar una muestra de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante recobrado.

• Es esencial que haya corriente eléctrica antes de comenzar la tarea. a) Familiarícese con el equipo y su funcionamiento. b) Aísle el sistema eléctricamente. c) Antes de iniciar el procedimiento, asegúrese de lo siguiente:

• existe equipo de manejo mecánico disponible, en caso necesario, para la manipulación de los cilindros de refrigerante;

• existen equipos de protección individual disponibles y se usan correctamente;

• el proceso de recuperación es supervisado en todo momento por una persona competente;

• el equipo de recuperación y los cilindros cumplen las normas pertinentes. d) Bombee el sistema de refrigerante, si es posible. e) Si no es posible la aspiración, cree un colector de modo que el refrigerante pueda ser eliminado de varias partes del sistema. f) Asegúrese de que el cilindro esté colocado sobre la báscula antes de realizar la recuperación. g) Ponga en marcha la máquina de recuperación y hágala funcionar de acuerdo con las instrucciones. h) No sature los cilindros. (No supere el 80 % del volumen de carga de líquido).

i) No supere la presión máxima de

funcionamiento del cilindro, ni siquiera de forma temporal. j) Una vez llenados correctamente los cilindros y completado el proceso, asegúrese de retirar inmediatamente del lugar los cilindros y el equipo y de que todas las válvulas de aislamiento del equipo estén cerradas. k) El refrigerante recuperado no debe cargarse en otro sistema de refrigeramiento a no ser que se haya limpiado e inspeccionado.

• Es posible que se acumule carga electrostática y que esta genere un estado de peligro al cargar o descargar el refrigerante. Para evitar incendios o explosiones, disipe la electricidad estática durante la transferencia conectando a tierra y con conexión equipotencial los recipientes y equipos entre sí antes de la carga/descarga.

• El equipo debe etiquetarse para indicar que ha sido retirado del servicio y vaciado de refrigerante.

• La etiqueta debe presentar fecha y rma.

• Asegúrese de que el equipo presenta etiquetas que indican que contiene refrigerante inamable. Precauciones de seguridad92 Precauciones de seguridad

• Al extraer el refrigerante de un sistema, ya sea para realizar el mantenimiento o retirarlo del servicio, una buena práctica recomendada es la extracción segura de todos los refrigerantes.

• Al transferir el refrigerante a los cilindros, asegúrese de emplear solamente cilindros de recuperación de refrigerante adecuados.

• Asegúrese de disponer del número correcto de cilindros para contener toda la carga del sistema.

• Todos los cilindros que se van a usar son designados para el refrigerante recuperado y presentan las etiquetas correspondientes para dicho refrigerante (es decir, cilindros especiales para la recuperación de refrigerante).

• Los cilindros deben estar completos, con una válvula de alivio de presión y válvulas de corte asociadas en buen estado de funcionamiento.

• Los cilindros de recuperación se evacúan y, si es posible, se enfrían antes de realizar la recuperación.

• El equipo de recuperación debe estar en buen estado de funcionamiento, contar con un juego de instrucciones del equipo en cuestión y ser adecuado para la recuperación de refrigerantes inamables.

• Además, se debe disponer de un conjunto de básculas calibradas y en buen estado de funcionamiento.

• Las mangueras deben estar completas, con acoples de desconexión libres de fugas y en buen estado.

• Antes de utilizar la máquina de recuperación, compruebe que esté en correcto estado de funcionamiento, que haya sido sometida a un mantenimiento adecuado y que todos los componentes eléctricos asociados estén sellados para evitar la ignición en caso de un escape de refrigerante. Consulte al fabricante en caso de duda.

• El refrigerante recuperado debe devolverse al proveedor de refrigerante en el cilindro de recuperación adecuado y se debe preparar la correspondiente Nota de transferencia de residuos.

• No mezcle refrigerantes en una misma unidad de recuperación, especialmente en los cilindros.

• Si se van a eliminar compresores o aceite de los compresores, asegúrese de que se hayan evacuado hasta un nivel aceptable para garantizar que no quede refrigerante inamable en el lubricante.

• El proceso de evacuación debe realizarse antes de devolver el compresor a los proveedores.

• Solo debe emplearse calentamiento eléctrico en el cuerpo del compresor si fuera necesario acelerar este proceso.

• El drenaje de aceite de un sistema debe realizarse de forma segura.93

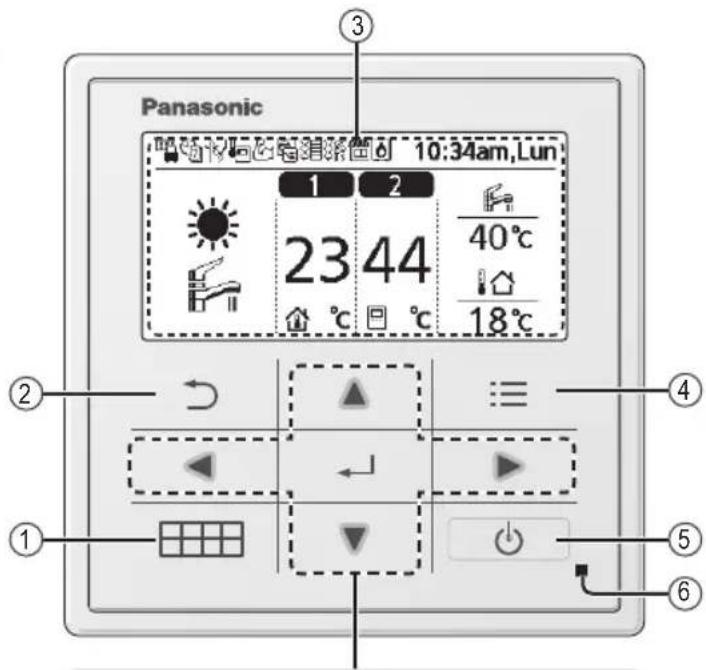

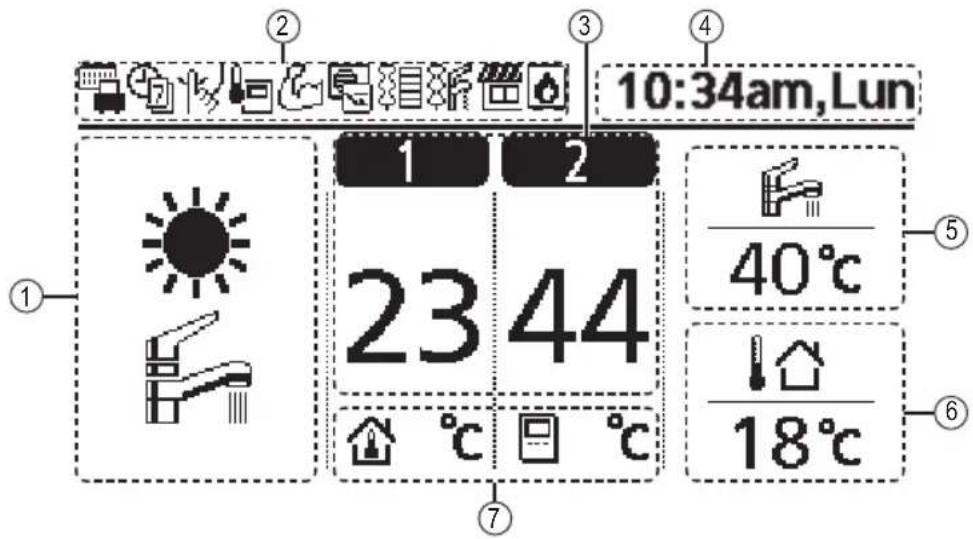

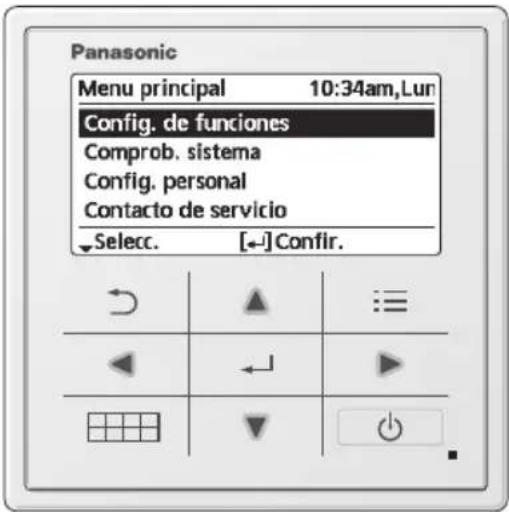

Botones y pantalla de mando a distancia

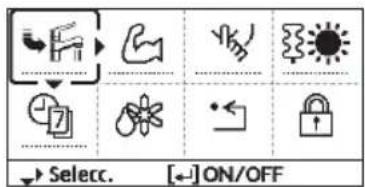

Botón Menú rápido (Para mayor detalle, consulte la guía especíca del menú rápido)

Botón Atrás Vuelve a la pantalla anterior 3 Pantalla LCD

Botón Menú principal Para ajustar funciones

Botón ON/OFF Arranque/parada de funcionamiento

Indicador de funcionamiento Iluminado durante el funcionamiento, destella en estado de alerta

Presionar en el centro No use guantes No use bolígrafos Botones del teclado en cruz Seleccionan un elemento. Tecla Entrar Fija el elemento seleccionado. Arriba Abajo Izquierda Derecha Precauciones de seguridad / Botones y pantalla de mando a distancia94

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Botones y pantalla de mando a distancia Pantalla 1 Selección del modo

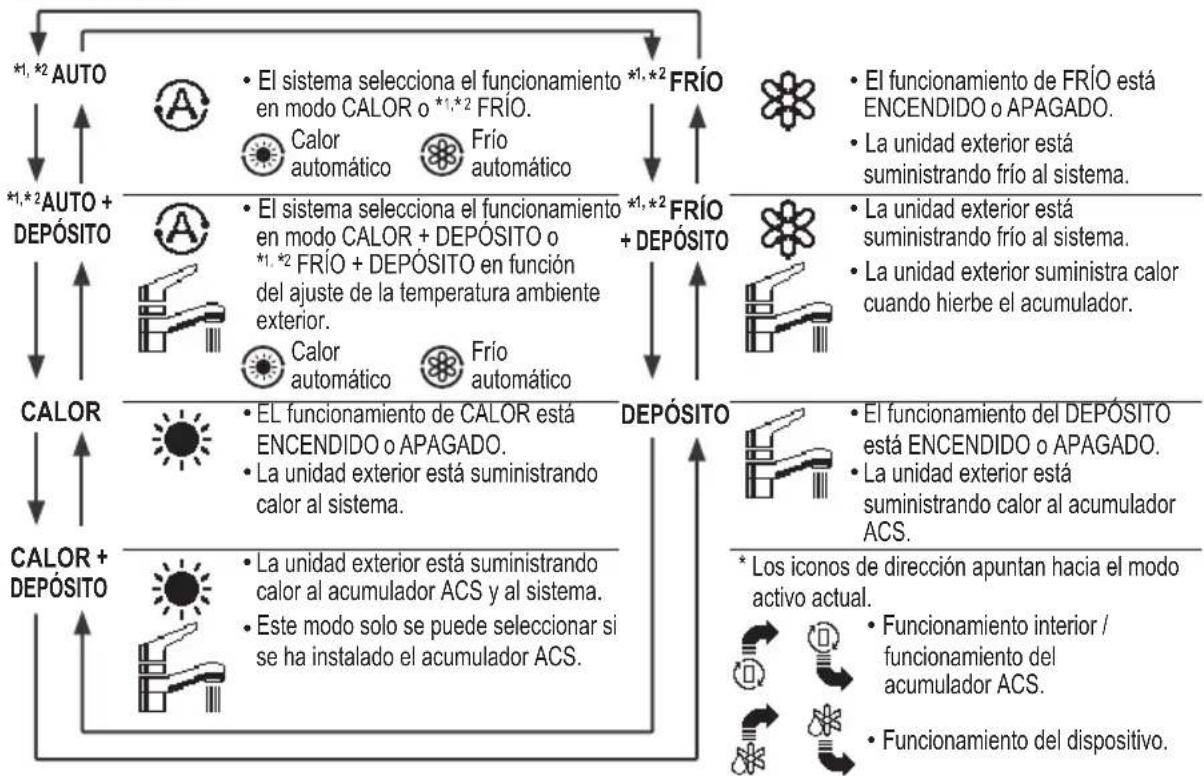

• El sistema selecciona el funcionamiento en modo CALOR o *

• El funcionamiento de FRÍO está ENCENDIDO o APAGADO.

• La unidad exterior está suministrando frío al sistema.

• El sistema selecciona el funcionamiento en modo CALOR + DEPÓSITO o

FRÍO + DEPÓSITO en función del ajuste de la temperatura ambiente exterior. Calor automático Frío automático

• La unidad exterior está suministrando frío al sistema.

• La unidad exterior suministra calor cuando hierbe el acumulador. CALOR

EL funcionamiento de CALOR está ENCENDIDO o APAGADO.

La unidad exterior está suministrando calor al sistema. DEPÓSITO

El funcionamiento del DEPÓSITO está ENCENDIDO o APAGADO.

La unidad exterior está suministrando calor al acumulador ACS. CALOR

La unidad exterior está suministrando calor al acumulador ACS y al sistema.

Este modo solo se puede seleccionar si se ha instalado el acumulador ACS.

• Los iconos de dirección apuntan hacia el modo activo actual.

• Funcionamiento interior / funcionamiento del acumulador ACS.

• Funcionamiento del dispositivo.

Iconos de funcionamiento Muestran el estado de funcionamiento. El icono de estado se oculta (en la pantalla de desactivar funciones) mientras la funcionalidad esté desactivada excepto con el temporizador semanal. Estado de funcionamiento vacacional Estado del programador semanal Estado de funcionamiento silencioso Zona: termostato de ambiente

• Estado del sensor interno Estado de funcionamiento potente Control de demanda Estado de SG armado o SHP Estado del radiador interior Estado de la resistencia del acumulador ACS Estado de solar Estado de bivalencia (Caldera)95

3 Temperaturas por cada zona 4 Hora y día 5 Temperatura del acumulador ACS 6 Temperatura ambiente exterior 7 Iconos del tipo de sensor / modo de ajuste de la temperatura Temperatura del agua

• Curva de compensación Temperatura del agua

• Directa Sólo piscina Termostato de habitación

• Externo Termostato de habitación

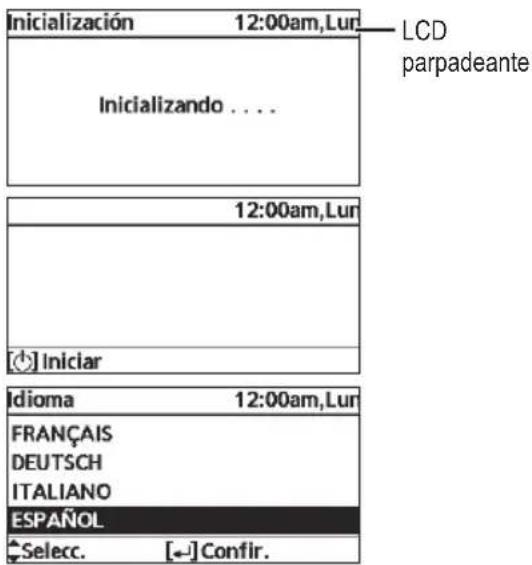

• Interno Resistencia habit Inicialización Antes de comenzar con los diversos menús de ajustes, congure el mando a distancia seleccionando el idioma de trabajo e instalando la fecha y hora correctamente. Cuando se enciende por primera vez, se convierte en la pantalla de conguración automáticamente. También se puede congurar desde la conguración personal del menú. Seleccionar el idioma LCD parpadeante Espere mientras se inicializa la pantalla. Cuando la pantalla termina de inicializarse, vuelve a la pantalla normal. Al presionar cualquier botón, aparece la pantalla de conguración de idioma.

Muévase por la lista con y para seleccionar el idioma.

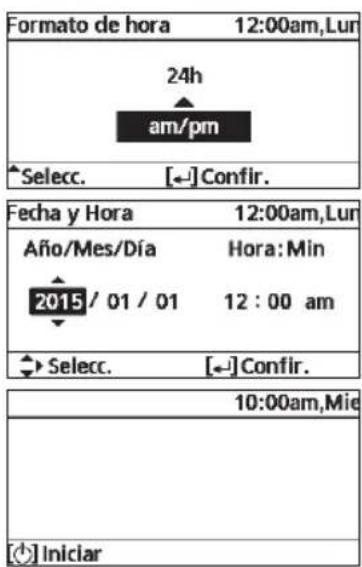

Pulse para conrmar la selección. Congurar el reloj

Seleccione con o el formato para mostrar la hora, entre 24h o am/pm, (por ejemplo: 15:00 o 3:00 pm).

Pulse para conrmar la selección.

Utilice y para seleccionar año, mes, día, hora y minuto. (Seleccione y desplácese con y presione para conrmar.)

La pantalla mostrará la hora establecida incluso con el mando a distancia APAGADO. Botones y pantalla de mando a distancia / Inicialización96 Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

Pulse para mostrar el menú rápido. ACS forzado Potente Silencioso Calefactor forzado Temporiz. semanal Desescarche forzado Borrar errores Bloqueo R/C

Utilice para seleccionar un menú.

Pulse para activar o desactivar el menú seleccionado. Menú rápido Menú Conguración por defecto Opciones de ajustes / Pantalla 1 Cong. de funciones

Temporiz. semanal Tras establecer la programación semanal el usuario tiene la posibilidad de editarla mediante el menú rápido. Para establecer hasta 6 patrones de funcionamiento con frecuencia diaria.

• Queda deshabilitado al congurar el interruptor de frío-calor en “Sí” o si se activa la resistencia forzada. Cong. temporizador Seleccione el día y a continuación los patrones que necesite. (Tiempo / Funcionamiento encendido/apagado / Modo) Copia temporiz. Seleccione el día de la semana Menús Para el usuario Seleccione solo los menús y establezca la conguración en función del sistema instalado en su hogar. Todos los ajustes iniciales los debe realizar un distribuidor autorizado o un especialista. Se recomienda que cualquier alteración sobre los ajustas de inicio también los realice un distribuidor autorizado o un especialista.

Tras la instalación inicial podrá ajustar la conguración manualmente.

La conguración inicial estará activa hasta que la modique el usuario.

• Es posible utilizar el mando a distancia para múltiples instalaciones.

• Antes de congurar cerciórese de que el indicador de funcionamiento está en OFF.

• El sistema podría no funcionar si se congura de forma incorrecta. Consulte al distribuidor autorizado. Para mostrar <Menu principal>: Para seleccionar un menú: Para conrmar el contenido seleccionado:97

Menú Conguración por defecto Opciones de ajustes / Pantalla

Temporiz. vacaciones Es posible establecer un periodo vacacional durante el que se permite o bien apagar el sistema o bien atenuar la temperatura para ahorrar energía. OFF

Inicio y nal del periodo vacacional. Fecha y hora Apagado o temperatura atenuada

• El ajuste del programador semanal quedará deshabilitado durante el periodo vacacional, pero se restaurará una vez nalizado.

Temp. modo silenc. Para el funcionamiento silencioso durante el período establecido. Se pueden ajustar 6 patrones. El nivel 0 signica modo de apagado. Hora de inicio silencioso: Fecha y hora Nivel de silencio: 0 ~ 3

Calent. sala Para encender o apagar el radiador interior. OFF

Resistencia depósito Para encender o apagar la resistencia del acumulador ACS. OFF

Esterilización Para encender o apagar la esterilización automática. OFF

• No utilice el sistema durante la esterilización para prevenir quemaduras por agua caliente o el sobrecalentamiento de la ducha.

• Para determinar los ajustes del nivel de la función de esterilización de acuerdo con las leyes y reglamentos locales, consulte a un distribuidor autorizado. Menús Para el usuario Menú rápido / Menús98 Menú Conguración por defecto Opciones de ajustes / Pantalla 2 Comprob. sistema

Monitor de energía Gráco de consumo energético, generación o COP actuales o históricos. Actual Seleccionar para mostrar Grácos históricos Seleccionar para mostrar

• COP = Coeciente de rendimiento.

• La graduación del gráco histórico se selecciona entre 1 día / 1 semana / 1 año.

• Es posible mostrar el consumo energético (kWh) de la calefacción,

refrigeración, el acumulador ACS o total.

• El consumo eléctrico total es un valor estimado basado en AC 230 V y puede diferir del valor medido con un equipo preciso.

Info. del sistema Muestra toda la información del sistema en cada zona. Información real del sistema en 10 elementos: Retorno / Impulsión / Zona 1 / Zona 2 / Depósito / Dep. inercia / Solar / Piscina / Frecuencia COMP / Caudal de bomba Seleccionar para mostrar

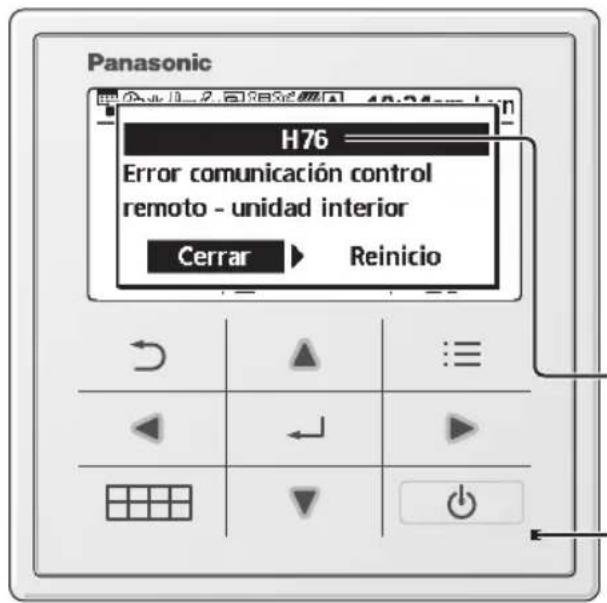

• Diríjase a Solución de problemas para consultar los códigos de error.

• El código de error más reciente se muestra al principio. Seleccionar para mostrar

Compresor Muestra el rendimiento del compresor. Seleccionar para mostrar

Resisitencia Horas de funcionamiento del calentador de reserva / resistencia del acumulador ACS. Seleccionar para mostrar 3 Cong. personal

Sonido de contacto Conecta o desconecta el sonido del teclado.

Contraste LCD Establece el contraste de la pantalla.

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Menús Para el usuario99

Menú Conguración por defecto Opciones de ajustes / Pantalla

Retroiluminación Ajusta la duración de cada. 1 minuto

Intesidad retroilum. Ajusta el brillo de retroiluminación de la pantalla.

Formato de hora Establece el formato del reloj. 24h

Fecha y Hora Establece la fecha y la hora actual. Año / Mes / Día / Hora / Min

Idioma Establece el idioma para la pantalla superior.

• Para el griego, consulte la versión en inglés.

Desbloq. contraseña Contraseña de 4 dígitos para los ajustes.

4 Contacto de servicio

Contacto 1 / Contacto 2 Predena el número de contacto para el instalador. Seleccionar para mostrar Menús100 Menú Conguración por defecto Opciones de ajustes / Pantalla 5 Cong. instalador Ajuste del sistema

Conectividad opcional placa base Conexión para la PCB externa necesaria para el mantenimiento.

• Si se conecta la PCB externa (opcional), el sistema dispondrá de las siguientes funciones adicionales:

Conexión del depósito de inercia con el control de sus funciones y su temperatura.

Control sobre 2 zonas (incluida la piscina y la función de calentamiento del agua contenida).

Función Solar (los paneles térmicos solares conectados al acumulador ACS (agua caliente sanitaria) y el depósito de inercia.

• El ACS no es válido para modelos WH-ADC*.

Control de SG armado.

Zona y sensor Para seleccionar los sensores y seleccionar o el sistema de la zona 1 o el 2. Zona

• Después de seleccionar el sistema de zona 1 y 2, vaya a la selección de habitación o piscina.

• Al seleccionar la piscina, deberá seleccionar un intervalo de T de temperatura entre 0 °C ~ 10 °C. Sensor

• Al seleccionar el termostato ambiente, además debe seleccionar si es interno o externo.

Capacid. resistencia Para reducir el excedente de potencia de la resistencia.* 3 kW / 6 kW / 9 kW

• Las opciones en kW se muestran dependiendo del modelo.

Anti congelacion Para activar o desactivar la función del sistema de prevención de congelación de agua cuando la unidad está en OFF.

Conexión de dep. Para conectar el depósito de inercia al sistema.

Capacidad de DHW Para seleccionar la capacidad de calefacción del depósito en variable o estándar. Capacidad variable del depósito de calefacción en modo veloz y mantenimiento de la temperatura del depósito en modo eciente. Depósito de calefacción en capacidad estándar con una capacidad de calefacción homologada.

Esta opción está disponible si se selecciona Conexión de dep. (SÍ). Variable Menús Para el instalador101

Menú Conguración por defecto Opciones de ajustes / Pantalla

Conexión del depósito de inercia Para conectar el depósito al sistema y, al seleccionar Si, para establecer el T de temperatura.

• Se debe seleccionar SÍ en la conectividad de la PCB externa para habilitar esta función.

• Si no selecciona la conectividad de la PCB externa, la pantalla no mostrará esta función.

5 °C Para establecer T del depósito de inercia

Resistencia depósito Para seleccionar el calentador interno o si se selecciona el externo, temporice cuándo se activa el calentador.

• Esta opción está disponible si se selecciona Conexión de dep. (SÍ). Interno Externo 0:20 Hora programada de encendido de la resistencia del depósito.

Res. band. condens. Para seleccionar o no el calentador de bandeja base.

• Tipo A - La resistencia de la bandeja base se activa solo durante el funcionamiento del depósito.

• Tipo B -La resistencia de la bandeja base se activa cuando la temperatura ambiente exterior es igual o inferior a 5 ºC.

Establece el tipo* de resistencia de la bandeja base.

Conexión Bivalente Para seleccionar la habilitación o inhabilitación de la conexión bivalente.

Para seleccionar la tendencia de autocontrol o la tendencia de control de entrada lista SG.

• Esta opción solo se visualiza para seleccionarla cuando la conexión opcional PCB está en Sí. Auto Menús102 Menú Conguración por defecto Opciones de ajustes / Pantalla La selección de una conexión bivalente permite utilizar una fuente de calor adicional, por ejemplo una caldera, para calentar el depósito de inercia y el acumulador de agua caliente sanitaria cuando la capacidad de la bomba de calor es insuciente en presencia de una temperatura exterior baja. La característica bivalente puede congurarse en el modo alternativo (con funcionamiento alternativo de la bomba de calor y la caldera) o en el modo paralelo (con la bomba de calor y la caldera funcionando simultáneamente), o bien en el modo paralelo avanzado (con la bomba de calor en marcha y encendiendo la caldera para calentar el depósito de inercia y/o el acumulador de agua caliente sanitaria en función de las opciones seleccionadas en la tendencia de control). Si Auto -5 °C Establece la temperatura ambiente exterior que activará la conexión bivalente. Si Tras seleccionar la temperatura ambiente exterior. Tendencia de control Alternativo / Paralelo / Paralelo Avanzado

• Selecciona Paralelo Avanzado para el uso bivalente de los acumuladores. Tendencia de control Alternativo OFF La posibilidad de ENCENDER o APAGAR la bomba externa durante la operación bivalente. Establecer en ENCENDIDO si el sistema es una conexión bivalente simple. Tendencia de control Paralelo Avanzado Calor Selección del acumulador

• “Calor” implica depósito de inercia y “ACS” implica acumulador ACS doméstico. Tendencia de control Paralelo Avanzado Calor Si

• El depósito de inercia solo se activa tras seleccionar “Si”. -8 °C Ajuste el límite de temperatura para iniciar la fuente de calor bivalente. 0:30 Temporizador de retardo para iniciar la fuente de calor bivalente (en horas y minutos). -2 °C Ajuste el límitie de temperature para parar la fuernte de calor bivalente. Menús Para el instalador103

Menú Conguración por defecto Opciones de ajustes / Pantalla 0:30 Temporizador de retardo para parar la fuente de calor bivalente (en horas y minutos). Tendencia de control Paralelo Avanzado ACS Si

• El acumulador ACS solo se activa tras seleccionar “Si”. 0:30 Temporizador de retardo para iniciar la fuente de calor bivalente (en horas y minutos). Para el control de entrada lista SG para sistema bivalente siga la condición de entrada a continuación. Si SG ready OFF La posibilidad de ENCENDER o APAGAR la bomba externa durante la operación bivalente. Establecer en ENCENDIDO si el sistema es una conexión bivalente simple. Señal SG Patrón de funcionamiento Vcc-bit1 Vcc-bit2 Abierto Abierto Bomba de calor APAGADA, caldera APAGADA Cerrado Abierto Bomba de calor ENCENDIDA, caldera APAGADA Abierto Cerrado Bomba de calor APAGADA, caldera ENCENDIDA Cerrado Cerrado Bomba de calor ENCENDIDA, caldera ENCENDIDA

• Se debe seleccionar SÍ en la conectividad de la PCB externa para habilitar esta función.

• Si no selecciona la conectividad de la PCB externa, la pantalla no mostrará esta función.

• El ACS no es válido para modelos WH-ADC*.

Dep. inercia Selección del acumulador Si Tras seleccionar el acumulador 10 °C Establece el T de temperatura para el encendido Menús104 Menú Conguración por defecto Opciones de ajustes / Pantalla Si Tras seleccionar el acumulador T de temperatura ON 5 °C Establece el

temperatura para el apagado Si Tras seleccionar el acumulador T temperatura ON T temperatura OFF 5 °C Establece la temperatura para anti congelación Si Tras seleccionar el acumulador T temperatura ON T temperatura OFF Tras establecer la temperatura anti congelación 80 °C Establece el límite Alto

120 % Capacidad (1) y (2) de ACS (en %), calor (en %) y frío (en °C)

Circul. líquido Selecciona si hacer circular agua o etilenglicol por el sistema. Agua Menús Para el instalador105

Menú Conguración por defecto Opciones de ajustes / Pantalla

Calefactor forzado Para encender la resistencia forzada manualmente (por defecto) o automáticamente. Manual

Forz. defrost Si se selecciona la conguración automática, la unidad exterior iniciará la operación de descongelamiento si la función de calor opera durante varias horas a bajas temperaturas exteriores. Manual

Señal de desescarche Para encender la señal de descongelamiento para detener la bobina del ventilador durante la operación de descongelamiento. (Si la señal de descongelamiento está en Sí, la función bivalente no estará disponible para utilizar)

Caudal de bomba Para establecer el control de la bomba de uido variable o para reparar el control máximo de la bomba.

6 Cong. instalador Ajuste de operación Permite acceder a las funciones y modos principales. 4 modos principales Calor / *

Calor Permite establecer temperaturas del agua y ambiente para calor. Tª de agua para calor ON / Tª exterior para calor OFF / T para calor ON / Calentador ON/OFF Tª de agua para calor ON Curva compensación Temperaturas para activar el calor por curva de compensación o por entrada directa.

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Menús106 Menú Conguración por defecto Opciones de ajustes / Pantalla Tª de agua para calor ON Curva compensación Eje X: -5 °C, 15 °C Eje Y: 55 °C, 35 °C Indique los 4 puntos de temperatura (2 en el eje horizontal X, 2 en el eje vertical Y).

• Rango de temperaturas: Eje X: -20 °C ~ 15 °C, eje Y: Lea a continuación

• Rango de temperaturas que indicar en el eje Y:

1. Modelo WH-UD: 20 °C ~ 60 °C

2. Modelo WH-UH cuando la resistencia eléctrica de apoyo está activada: 25 °C ~ 65 °C

3. Modelo WH-UH cuando la resistencia eléctrica de apoyo está desactivada: 35 °C ~ 65 °C

4. Modelo WH-UX: 20 °C ~ 60 °C

• Si se selecciona el sistema de la zona 2, los puntos de temperatura 4 también se deben introducir para la zona 2.

• Si el sistema dispone de una sola zona, en la pantalla no se muestra “Zona1” ni “Zona2”. Tª de agua para calor ON Directo 35 °C Temperatura a la que se activa el calor

• El rango Mín. ~ Máx. queda condicionado según:

1. Modelo WH-UD: 20 °C ~ 60 °C

2. Modelo WH-UH cuando la resistencia eléctrica de apoyo está activada: 25 °C ~ 65 °C

3. Modelo WH-UH cuando la resistencia eléctrica de apoyo está desactivada: 35 °C ~ 65 °C

4. Modelo WH-UX: 20 °C ~ 60 °C

• Si se selecciona el sistema de la zona 2, los puntos de temperatura se deben introducir para la zona 2.

• Si el sistema dispone de una sola zona, en la pantalla no se muestra “Zona1” ni “Zona2”. Tª exterior para calor OFF 24 °C Temperatura a la que se desactiva el calor T para calor ON 5 °C Ajuste T para calefacción encendida

• Esta función no estará disponible para su conguración cuando el caudal de la bomba se establezca en Serv. Máx. Calentador ON/OFF Calentador ON/OFF Tª exterior para calentador act. 0 °C Temperatura a la que se activa el calor Menús Para el instalador107

Menú Conguración por defecto Opciones de ajustes / Pantalla Calentador ON/OFF Tiempo de retraso para el calentador ENCENDIDO 0:30 min. Tiempo de retraso para encender el calentador Calentador ON/OFF Temperatura del agua para el calentador ENCENDIDA -4 °C Establecer la temperatura del agua para encender desde la conguración de temperatura del agua. Calentador ON/OFF Temperatura del agua para el calentador APAGADA -2 °C Establecer la temperatura del agua para apagar desde la conguración de temperatura del agua.

Frío Permite establecer varias temperaturas del agua y ambiente para frío. Temperaturas del agua para frío ON

T para frío ON. Tª agua para frío ON Curva compensación Temperaturas para activar el frío por curva de compensación o por entrada directa. Tª agua para frío ON Curva compensación Eje X: 20 °C, 30 °C Eje Y: 15 °C, 10 °C Indique los 4 puntos de temperatura (2 en el eje horizontal X, 2 en el eje vertical

Si se selecciona el sistema de la zona 2, los puntos de temperatura 4 también se deben introducir para la zona 2.

• Si el sistema dispone de una sola zona, en la pantalla no se muestra “Zona1” ni “Zona2”.

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Menús108 Menú Conguración por defecto Opciones de ajustes / Pantalla Tª agua para frío ON Directo 10 °C Temperatura a la que se activa el frío

• Si se selecciona el sistema de la zona 2, los puntos de temperatura se deben introducir para la zona 2.

Si el sistema dispone de una sola zona, en la pantalla no se muestra “Zona1” ni “Zona2”. T para frío ON 5 °C Establece T para activar el frío

• Esta función no estará disponible para su conguración cuando el caudal de la bomba se establezca en Serv. Máx.

Auto Cambio automático de Calor a Frío y de Frío a Calor. Temperatura ambiente exterior a la que se cambia de Calor a Frío o de Frío a Calor. Tª exterior para (calor a frío) / Tª exterior para (frío a calor) Tª exterior para (calor a frío) 15 °C Establece la temperatura ambiente exterior para el cambio de Calor a Frío. Tª exterior para (frío a calor) 10 °C Establece la temperatura ambiente exterior para el cambio de Frío a Calor.

Depósito Conguración de funciones para el acumulador ACS. Tª operación del suelo (máx.) / Tiempo calen. Depós. (Máx.) / Tª de re-calent. depósito / Esterilización

• La pantalla muestra 3 funciones simultáneamente. Tª operación del suelo (máx.) 8:00 Límite máximo para el tiempo de producción (en horas y minutos)

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Menús Para el instalador109

Menú Conguración por defecto Opciones de ajustes / Pantalla Tiempo calen. Depós. (Máx.) 1:00 Tiempo máximo de suministro de calor para el acumulador ACS (en horas y minutos) Tª de re-calent. depósito -8 °C Ajuste la temperatura para volver a hervir el agua del depósito. Esterilización Lunes Se puede ajustar la esterilización para 1 o más dias de la semana. Dom / Lun / Mar / Mie / Jue / Vier / Sab Esterilización: Tiempo 12:00 Hora del día (los días) de la semana seleccionado(s) para esterilizar el acumulador ACS 0:00 ~ 23:59 Esterilización: Tª caldera 65 °C Establece la temperatura de calentamiento para la esterilización del acumulador ACS. Esterilización: Tiem. op. (máx) 0:10 Establece la duración de la esterilización (en horas y minutos) 7 Cong. instalador Cong. servicio

Máxima velocidad de la bomba Para establecer la máxima velocidad de la bomba. Para establecer el ujo, el régimen de trabajo máximo y encender y apagar la bomba. Caudal: XX:X L/min Serv. Max.: 0x40 ~ 0xFE, Bomba: ON/OFF/Purga aire Menús110 Menú Conguración por defecto Opciones de ajustes / Pantalla

Recogida de refrig. Para iniciar el ciclo de bombeo de vacío. Operación de bombeo

Pavim. seco Para secar el hormigón (de suelo, paredes, etc.) durante la construcción. No utilice este menú para otro propósito o en momento distinto de la construcción Editar para establecer la temperatura del hormigón seco. ON / Edición Edición Etapas: 1 Temperatura: 25 °C Temperatura de calor para secar el hormigón. Seleccione las etapas deseadas, 1 ~ 10, rango: 1 ~ 99

Conrme las temperaturas de secado del hormigón para cada etapa.

Contacto de servicio Para establecer el nombre y el número de teléfono de hasta dos contactos para el usuario. Nombre y número de contacto de ingeniero de servicio. Contacto 1 / Contacto 2 Contacto 1 / Contacto 2 Nombre o número de teléfono. Icono de nombre / número Introduzca el nombre y el número. Nombre del contacto: alfabético a ~ z. Número del contacto: 1 ~ 9 Menús Para el instalador111

• Evite salpicaduras directas de agua. Limpie la unidad suavemente con un paño suave y seco. Instrucciones de limpieza Para garantizar un funcionamiento óptimo de la unidad, la limpieza se debe realizar en intervalos regulares. Consulte a un distribuidor autorizado.

• Desconecte la alimentación antes de la limpieza.

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.

• No utilice agua con una temperatura superior a 40 °C.

• No presione sobre el cristal con objetos duros y punzantes. De hacerlo, podría causar daños a la unidad.

• Cerciórese de que la presión del agua se encuentra entre 0,05 y 0,3 MPa (0,1 MPa = 1 bar).

• En caso de que se encuentre fuera del rango admisible, avise a un distribuidor autorizado. MANTENIMIENTO Usuario
• Para poder asegurar un funcionamiento óptimo de la unidad, el usuario puede inspeccionarlas y limpiar cualquier obstrucción en la entrada y salida de aire de la unidad exterior.

• Los usuarios no deberían intentar mantener o sustituir piezas de la unidad.

• Contacte con un distribuidor autorizado para programar una revisión. Servicio técnico
• Para poder garantizar la seguridad y un funcionamiento óptimo de las unidades, un proveedor autorizado debe realizar inspecciones trimestrales de las unidades y comprobaciones del funcionamiento del RCCB/ELCB, el ltro de agua, el cableado de campo y las tuberías con regularidad. Menús / Instrucciones de limpieza Filtro

• Limpie el ltro de agua al menos una vez al año. De no limpiarlo, el ltro se puede taponar, lo que puede ocasionar averías en el sistema. Consulte a un distribuidor autorizado.

• Limpie el polvo del imán. Unidad exterior

• Nunca obstruya las rejillas de entrada y salida de ventilación. La obstrucción podría provocar bajo rendimiento o averías en el sistema. Elimine cualquier obstrucción para asegurar la ventilación.

• Al nevar limpie y retire la nieve del entorno de la unidad exterior para evitar que cubra las rejillas de entrada y salida de ventilación. Si no se va a utilizar la unidad durante un período prolongado de tiempo

• El agua dentro del acumulador ACS debe drenarse.

• Desconecte la alimentación antes de limpiarla. Necesidades de servicio técnico Desconecte la alimentación eléctrica y a continuación consulte con un distribuidor autorizado en cualquiera de las siguientes situaciones:

• Si escucha ruidos extraños durante el funcionamiento.

• Si entra agua o elementos extraños en el mando a distancia.

• Filtraciones de agua desde la unidad interior.

• Si el interruptor del circuito salta frecuentemente.

• El cable de alimentación se calienta demasiado.112 Las siguientes señales no indican un mal funcionamiento. Síntoma Causa Se escucha un sonido similar a agua uyendo durante el funcionamiento.

• Flujo del refrigerante en el interior de la unidad. El aparato tarda varios minutos en funcionar tras volver a encenderlo.

• El retardo es una medida de protección del compresor de la unidad. La unidad exterior emite agua o vapor. •Se produce condensación o evaporación en los tubos. La unidad exterior produce vapor funcionando en modo calor.

• Lo produce el intercambiador de calor en la función de descongelación. No funciona la unidad exterior. •Provocado por el control de protección del sistema cuando la temperatura ambiente exterior está fuera del rango operativo. El sistema se apaga. •Provocado por el control de protección del sistema. Cuando la temperatura del agua de acometida es inferior a 10 ºC, se detiene el compresor y se enciende la resistencia eléctrica de apoyo. Es difícil calentar el sistema. •Al calentar simultáneamente el panel y el suelo radiante, se puede reducir la temperatura del agua del circuito, reduciendo a su vez la capacidad caloríca del sistema.

• Cuando la temperatura ambiente exterior es baja, el sistema puede requerir un calentamiento más prolongado.

• El tubo de descarga o la acometida de agua se encuentran bloqueados por algún obstáculo como puede ser un montón de nieve.

• Cuando la temperatura del retorno es baja, el sistema puede requerir un tiempo de calentamiento prolongado. El sistema no calienta instantáneamente.

• El sistema puede tomar un mayor tiempo para calentar el agua cuando comienza a funcionar desde una temperatura de agua fría. La resistencia eléctrica de apoyo se enciende automáticamente al ser deshabilitada.

• Provocado por el control de protección del intercambiador de calor de la unidad interior. El funcionamiento se inicia sin que esté ajustada la programación.

• Se ha ajustado el temporizador de esterilización. Se escucha fuerte ruido del refrigerante durante muchos minutos.

• Provocado por el control de protección durante el funcionamiento del dispositivo bajo una temperatura ambiente exterior inferior a -10 ºC. El modo *

FRÍO no se encuentra disponible.

• El sistema se ha bloqueado para funcionar solo en modo CALOR. Compruebe lo siguiente antes de llamar a un técnico. Síntoma Compruebe El modo CALOR/*

FRÍO no funciona ecientemente.

• Programe la temperatura correctamente.

• Cierre la válvula del panel calefactor/refrigerador.

• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior. Funcionamiento ruidoso. •La unidad exterior o la unidad interior están inclinadas.

• Cierre la tapa correctamente. El sistema no funciona. •El interruptor de protección ha actuado. El LED de funcionamiento está apagado o no se muestra nada en el mando a distancia.

• La fuente de alimentación funciona o existe un corte en el suministro de corriente. Localización de averías

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible).113

Parpadea Código de error A continuación encontrará la lista de los códigos de error que puede mostrar la pantalla en caso de aparecer problemas en la conguración o en su funcionamiento. Cuando la pantalla muestra un error tal como se muestra abajo, contacte con el número que haya registrado en el mando a distancia o con el instalador autorizado más cercano. Todos los interruptores están deshabilitados excepto y . Cód. de error Explicación del problema H12 Error de capacidad H15 Error del sensor de compresor H20 Error de la bomba H23 Error del sensor del refrigerante H27 Error en válvula de servicio H28 Error del sensor del solar H31 Error del sensor de la piscina H36 Error del sensor de depósito de inercia H38 Error de desajuste de marca H42 Protección de presión baja H43 Error sensor zona 1 H44 Error sensor zona 2 H62 Error de caudal de agua H63 Error del sensor de presión baja H64 Error del sensor de presión alta H65 Error de circulación del agua de desescarche H67 Error de la sonda 1 exterior H68 Error de la sonda 2 exterior H70 Error del protector térmico de la resistencia de apoyo H72 Error de la sonda del depósito H74 Error de comunicación placa eléctronica H75 Protección Tª agua baja H76 Error de comunicación del mando a distancia H90 Error comunicación unidad interior - unidad exterior H91 Error protector térmico resistencia depósito H95 Error de conexión de alimentación H98 Protección de alta presión H99 Prevención de congelación de la unidad interior Cód. de error Explicación del problema F12 Interruptor de presión activado F14 Rotación anormal del compresor F15 Error motor ventilador bloqueado F16 Protección de corriente F20 Protección de sobrecarga del compresor F22 Protección de sobrecarga del módulo de transistors F23 Pico de corriente continua F24 Error en el ciclo de refrigeración F25

Error en el ciclo Calor / Frío F27 Anomalía en el interruptor de presión F29 Baja descarga de sobrecalentamiento F30 Error del sensor 2 del agua de impulsión F32 Error del termostato interior F36 Error de sensor de Tª ambiente exterior F37 Error del sensor del agua de retorno F40 Error del sensor de temperatura de descarga F41 Anomalía en el factor de potencia F42 Anomalía en el sensor del intercambiador de calor exterior F43 Error del sensor de desescarche F45 Error del sensor temperatura salida del agua F46 Transformador de corriente desconectado F48 Anomalía en el sensor de temperatura del evaporador F49 Error del sensor de salida del bypass F95

Error de alta presion en refrigeración

• Es posible que algún código de error no se aplique a su modelo. Consulte a un distribuidor autorizado para cualquier aclaración.

El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible). Localización de averías114 Información Información para conectar el adaptador de red (accesorio opcional) ADVERTENCIA Antes del uso, verique la seguridad alrededor del sistema aire-agua. Conrme antes del funcionamiento las personas y demás seres vivos que haya alrededor. El uso incorrecto por no seguir las instrucciones puede causar daños y averías. Conrme lo siguiente antes del funcionamiento (en el interior del inmueble) - Estado de preparación del temporizador. Un encendido o apagado imprevisto puede causar lesiones o daños a las personas y demás seres vivos. Conrme lo siguiente antes y durante el funcionamiento (en el exterior del inmueble) - Si hay alguien en el inmueble, avísele desde el exterior de la nueva conguración de funcionamiento antes de ejecutarla. La nalidad de este aviso es evitar que la persona sufra un sobresalto repentino y cualquier problema grave para la salud derivados del cambio de funcionamiento. - No utilice este aparato cuando en el inmueble se encuentren niños, personas con alguna discapacidad física o ancianos que no puedan manejar el aparato sin ayuda externa. - Compruebe regularmente la conguración y el estado de funcionamiento. - Detenga el funcionamiento si aparece un código de error y consulte a un distribuidor o especialista autorizado. Conrme lo siguiente antes del uso

• Es posible que no se pueda usar el sistema si el estado de comunicación es deciente. Compruebe el estado de funcionamiento en la pantalla de la aplicación después del funcionamiento. En el funcionamiento remoto puede ocurrir lo siguiente: - Fallo de funcionamiento, el tiempo de funcionamiento no se reeja. - El funcionamiento aire-agua no se reeja cuando se congura fuera del inmueble.

• Se recomienda bloquear la pantalla del smartphone para evitar este fallo de funcionamiento.

• No utilice otro dispositivo de control remoto, comunicación o manejo no especicado por un distribuidor o especialista autorizado.

• Utilice el aparato conforme al contrato de “Términos de servicio” y “Gestión de información personal” de Panasonic Smart Application.

• Si no se va a utilizar la app Panasonic Smart Application durante un periodo prolongado de tiempo, desconecte el adaptador de red del dispositivo. Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos Estos símbolos en los productos, embalajes y/o documentos adjuntos, signican que los aparatos eléctricos y electrónicos no deberían ser mezclados con los desechos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Al desechar estos aparatos correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recuperación y el reciclado de aparatos viejos, por favor, contacte con su ayuntamiento, su servicio de eliminación de residuos o el comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a n de obtener mayor información. [Informacion sobre la Eliminación en otros Países fuera de la Unión Europea] Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.115

• ADVERTENCIA Este símbolo indica que el equipo utiliza un refrigerante inamable. Si se produce una fuga de refrigerante unida a una fuente externa de ignición, existe peligro de ignición. Este símbolo indica que deben leerse detenidamente las Instrucciones de funcionamiento. Este símbolo indica que el manejo de este equipo en relación con las Instrucciones de instalación debe ser realizado por personal de servicio técnico. Este símbolo indica que las Instrucciones de funcionamiento y/o las Instrucciones de instalación contienen información adicional. Información116 Indice Precauzioni per la sicurezza p. 118
• -130 Pulsanti e display del comando p. 131
• -133 Inizializzazione p. 133
• Menu rapido p. 134
• Menu p. 134
• -148 Per l’utente 1 Imp. funzioni -135 p. 134
