BRUKSANVISNING WHSDC0709J3E5 PANASONIC

1.3 Timer för tyst läge

3.1 Ljud knapptryckning

3.3 Bakgrundsbelysning

För installatören 5 Installatörsinst. > Systeminställningar ...........442-447

5.3 Kapacitet värmare

6 Installatörsinst. > Driftinställningar .................447-451

7 Installatörsinst. > Serviceinställningar ...........451-452

Rengöringsinstruktioner ................................................453 Problemlösning ......................................................454-455 Information .............................................................456-457 Tack för ditt inköp av denna Panasonicprodukt. Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk. Installationsinstruktioner medföljer. Serienummer och tillverkningsår nns angivet på namnskylten.Driftsförhållanden

20 / 60 (Över omgivning -10 °C) *

5 / 20 Utomhustemperatur (°C) (Min. / Max.) -20 / 35 10 / 43 Om utomhustemperaturen ligger utanför tabellens temperaturomfång, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa driften som skyddsåtgärd. Enheten återupptar driften automatiskt när utomhustemperaturen återgår till angivet omfång.

Mellan utomhusomgivning -10 °C och -15 °C, minskar vattenutloppstemperaturen gradvis från 60 °C till 55 °C.

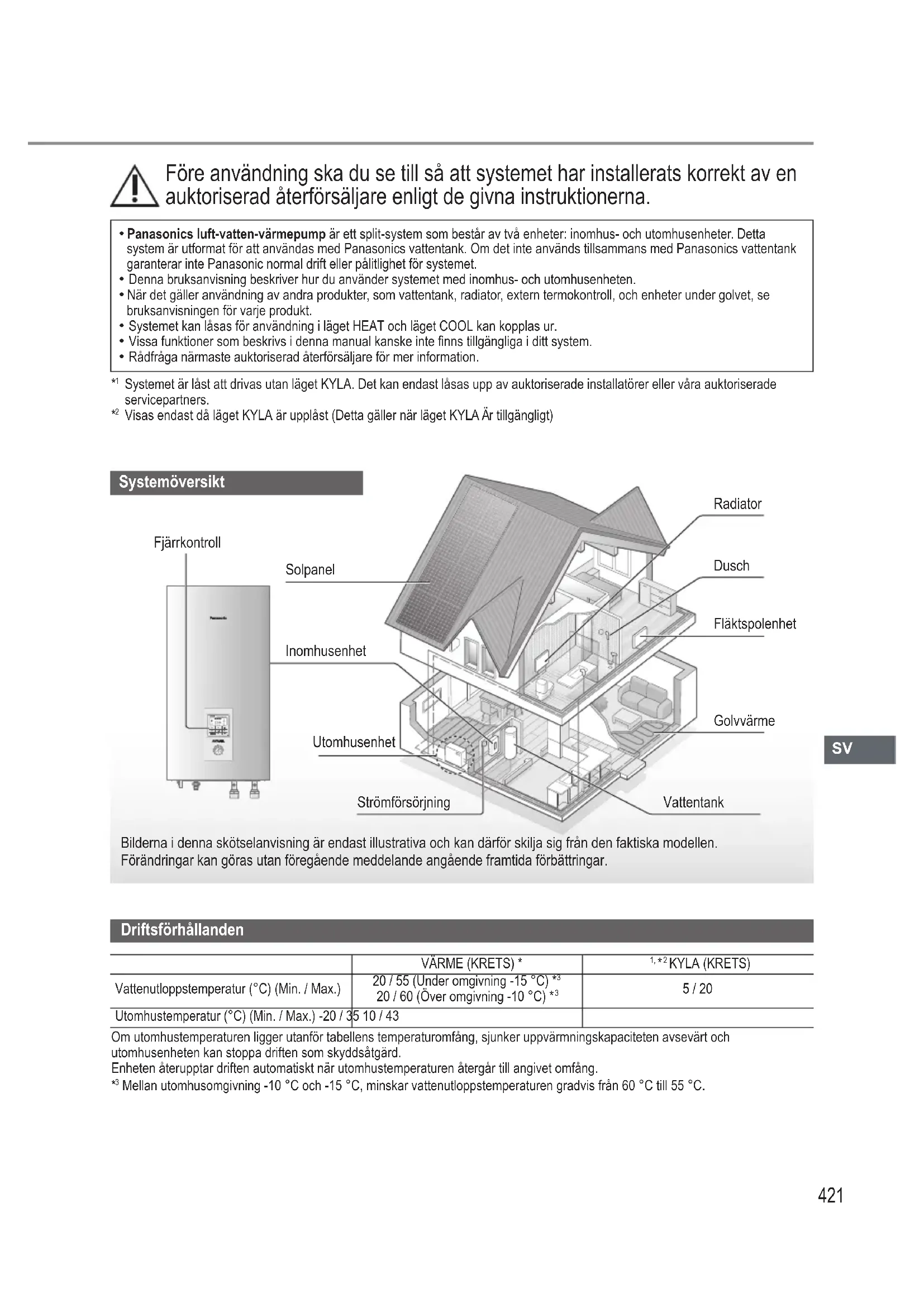

Före användning ska du se till så att systemet har installerats korrekt av en auktoriserad återförsäljare enligt de givna instruktionerna.

• Panasonics luft-vatten-värmepump är ett split-system som består av två enheter: inomhus- och utomhusenheter. Detta system är utformat för att användas med Panasonics vattentank. Om det inte används tillsammans med Panasonics vattentank garanterar inte Panasonic normal drift eller pålitlighet för systemet.

• Denna bruksanvisning beskriver hur du använder systemet med inomhus- och utomhusenheten.

• När det gäller användning av andra produkter, som vattentank, radiator, extern termokontroll, och enheter under golvet, se bruksanvisningen för varje produkt.

• Systemet kan låsas för användning i läget HEAT och läget COOL kan kopplas ur.

• Vissa funktioner som beskrivs i denna manual kanske inte nns tillgängliga i ditt system.

• Rådfråga närmaste auktoriserad återförsäljare för mer information.

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt) Utomhusenhet Strömförsörjning Solpanel Radiator Dusch Fläktspolenhet Golvvärme Vattentank Inomhusenhet Fjärrkontroll Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar. Systemöversikt422 Säkerhetsföreskrifter För att förhindra personskada, skada på andra eller skada på egendom bör följande utföras: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar: Denna apparat är inte ämnad för åtkomst för allmänheten. VARNING Denna symbol varnar för dödsfara eller allvarliga skador. FÖRSIKTIGHET Denna symbol varnar för personskada eller skada på egendom. Instruktioner klassiceras med följande symboler: Denna symbol betecknar en handling som är FÖRBJUDEN. Dessa symboler betecknar handlingar som är NÖDVÄNDIGA. VARNING Inomhus- och utomhusenhet Den här apparaten kan användas av barn från åtta år och uppåt och personer med fysiska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn bör inte leka med apparaten. Rengörning och användarunderhåll ska inte utföras av barn utan övervakning. Kontakta en auktoriserad återförsäljare eller specialist för att rengöra de interna delarna, reparera, installera, avlägsna, ta isär och återinstallera enheten. Felaktig installation och hantering kan leda till läckage, elektriska stötar eller eldsvåda. Kontrollera med en auktoriserad återförsäljare eller specialist för användning av ett godkänt köldmedia. Att använda ett köldmedia annat än det som är specicerat kan ge upphov till skada på produkten, bristning och skada, etc. Använd inte sätt att påskynda avfrostningsprocessen eller för att rengöra, andra än de som rekommenderas av tillverkaren. Alla olämpliga metoder eller användning av oförenligt material kan orsaka produktskada, bristning och allvarlig personskada. Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.423

För inte in dina ngrar eller andra föremål i Luft-till-vatten- enhetens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada. Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt. Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig. Installera inte inomhusenheten utomhus. Den är endast utformad för installation inomhus. Strömförsörjning Använd inte modierad sladd, förgreningssladd, förlängningssladd eller ospecicerad sladd för att undvika överhettning och eldsvåda. För att förhindra överhettning, eldsvåda eller elchock:

• Dela inte det använda uttaget med annan utrustning.

• Manövrera inte enheten med våta händer.

• Böj inte elsladden för mycket. Om nätsladden blir skadad, måste den, för att farliga situationer ska undvikas, bytas ut av tillverkaren, servicepersonal eller en person med motsvarande kompetens. Denna enhet är utrustad med jordfelsbrytare/spänningsskyddet (RCCB/ELCB). Be en auktoriserad återförsäljare att utföra regelbundna driftskontroller av jordfelsbrytaren/ spänningsskyddet, speciellt efter installation, inspektion och underhåll. Fel i jordfelsbrytaren/ spänningsskyddet kan leda till elstöt och/eller eldsvåda. Det rekommenderas starkt att du installerar en jordfelsbrytare (RCD) på platsen för att förhindra elstöt och/eller eldsvåda. Koppa ifrån alla strömförsörjningskretsar innan arbete utförs på ett uttag. Använd inte produkten om något onormalt sker eller fel uppstår och koppla ifrån strömförsörjningen. (Risk för rök/eld/elstöt) Exempel på vad som är onormalt/ fel

• Jordfelsbrytaren/spänningsskyddet löses ut ofta.

• Varmvattenläcka från inomhusenheten. Kontakta omedelbart din lokala återförsäljare för underhåll/reparation. Använd handskar under inspektion och underhåll. Denna utrustning måste jordas för att undvika elstöt eller eldsvåda. Förhindra elstöt genom att stänga av strömförsörjningen: -Före rengöring eller service. -Vid en längre tid utan användning. Denna apparat används för olika bruk. Koppla ifrån alla strömförsörjningskretsar innan arbete utförs på inomhusenhetens uttag för att undvika elstöt, eldsvåda eller olycka med dödlig utgång. Säkerhetsföreskrifter424 Säkerhetsföreskrifter FÖRSIKTIGHET Inomhus- och utomhusenhet Tvätta inte inomhusdelen med vatten, bensin, thinner eller skurpulver för att undvika skada eller korrosion på enheten. Installera inte enheten nära något antändbart ämne eller i våtrum. Det nns i så fall risk för elstöt och/eller eldsvåda. Rör inte den vassa aluminiumänsen, eftersom vassa delar kan orsaka personskada. Använd inte systemet under sterilisering för att förhindra brännskador eller överhettning av duschen. Montera inte isär enheten för rengöring för att undvika personskador. Stå inte på en ostadig bänk när du rengör för att undvika personskador. Ställ inte vaser eller behållare med vatten på enheten. Vatten kan tränga in i enheten och försämra isoleringen. Detta kan orsaka elchock. Förhindra vattenläckage genom att se till att dräneringsröret är: -Rätt anslutet, -Fritt från rännor och behållare, eller -Inte nersänkt i vatten Efter en längre tids användning eller användning med någon bränsledriven utrustning, lufta rummet regelbundet. Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner. Fjärrkontroll Låt inte fjärrkontrollen bli blöt. Underlåtenhet i detta kan resultera i elstöt och/eller brand. Tryck inte på knapparna på fjärrkontrollen med hårda och vassa föremål. Underlåtenhet i detta kan orsaka skada på enheten. Tvätta inte fjärrkontrollen med vatten, bensin, thinner eller skurpulver. Utför inte kontroll eller underhåll av fjärrkontrollen själv. Rådfråga en auktoriserad återförsäljare för att förhindra personskada orsakad av inkorrekt användning.425

VARNING Denna apparat är fylld med R32 (milt lättantändligt köldmedium). Om köldmediet läcker ut och utsätts för extern antändningskälla nns det risk för eldsvåda. Inomhus- och utomhusenhet Apparaten skall vara installerad, och/ eller i drift i ett rum med en golvyta som är större än Amin (m²) och hållas borta från antändningskällor, som hetta/gnistor/bar amma, eller farliga områden, som gasapparater, matlagning med gaskälla, retikulerade gasförsörjningssystem, eller elektriska matlagningsapparater, osv. (Se Tabell I i installationsanvisningstabellen för Amin (m²)) Var medveten om att köldmedier inte alltid innehar någon lukt, och du rekommenderas starkt att se till så att passande avkännare för lättantändlig köldmediegas nns närvarande och i drift, samt att de kapabla att varna för ett läckage. Håll alla nödvändiga ventilationsöppningar rena från hinder. Genomborra eller bränn inte eftersom apparaten är trycksatt. Utsätt inte apparaten för hetta, amma, gnistor, eller andra antändningskällor. Den kan annars explodera och orsaka personskada eller dödsfall. Försiktighet vid användning av R32-köldmedium De grundläggande installationsarbetsprocedurerna är de samma som för vanliga köldmediemodeller (R410A, R22). Eftersom arbetstrycket är högre än det för köldmedium R22-modeller är vissa rör och installations- och serviceverktyg speciella. Speciellt när du ersätter en köldmedium R22-modell med en ny köldmedium R32-modell skall du alltid byta ut de vanliga rören och änsmuttrarna med R32- och R410A-rören och -änsmuttrarna på utomhusenhetens sida. För R32 och R410A kan samma änsmutter användas på utomhusenhetens sida och rör. Blandning av olika köldmedier inom ett system är förbjudet. Modeller som köldmedium R32 och R410A används i har annan diameter för påfyllningsportgängorna för att undvika felaktig påfyllning med köldmedium R22 och för säkerhets skull. Kontrollera därför i förhand. [Påfyllningsportgängans diameter för R32 och R410A är 1/2 tum.] Se alltid till att främmande ämnen (olja, vatten etc.) inte tar sig in i rören. Dessutom skall du, när du förvarar rören, säkert försluta öppningen genom att klämma ihop, tejpa, osv. (Hantering av R32 är liknande som för R410A.)

• Drift, underhåll, reparation och återvinning av köldmedium ska utföras av utbildad och certierad personal i användning av brandfarliga köldmedier och enligt tillverkarens rekommendation. All personal som utför drift, service eller underhåll på ett system eller tillhörande delar av utrustningen ska vara utbildade och certierade. Säkerhetsföreskrifter426 Säkerhetsföreskrifter

• Alla delar av kylkretsar (förångare, luftkylare, AHU, kondensatorer eller vätskesamlare) eller rörledningar ska inte placeras i närheten av värmekällor, öppen eld, apparater för drift med gas eller en fungerande elvärmare.

• Om så krävs enligt nationella föreskrifter, ska användaren/ägaren eller deras behörig representant regelbundet kontrollera alla larm, mekanisk ventilation och detektorer minst en gång om året. Detta för att säkerställa att de fungerar korrekt.

• En loggbok ska upprätthållas. Resultaten av dessa kontroller ska registreras i loggboken.

• Ventilation i upptagna utrymmen ska kontrolleras för att bekräfta att inget hinder föreligger.

• Innan ett nytt kylsystem tas i bruk, ska den som ansvarar för att systemet sätts i drift se till att utbildad och certierad driftspersonal instrueras på basis av användarmanualen om dess uppbyggnad, övervakning, drift och underhåll av kylsystemet. Dessutom ska säkerhetsåtgärder observeras och följas, samt egenskaper om det använda köldmedium och dess hantering.

• Det allmänna kravet på utbildad och certierad personal visas nedan: a) Kunskap om lagstiftning, bestämmelser och standarder relaterad till brandfarliga köldmedier; och, b) Detaljerad kunskap om och färdigheter vid hantering av brandfarliga köldmedier, personlig skyddsutrustning, förebyggande av läckande köldmedium, hantering av cylindrar, laddning, detektering av läckage, återvinning och bortskaffande; och, c) Ha förmåga att förstå och tillämpa kraven i den nationella lagstiftningen, bestämmelser och standarderna i praktiken; och, d) Ständigt genomgå regelbunden och fortbildning för att behålla denna sakkunskap. e) Luftkonditioneringsrör ska installeras så att de inte kommer till skada under drift och service. f) Försiktighetsåtgärder ska vidtas för att undvika överdriven vibration eller pulsering mot kylrören. g) Skyddsanordningar, kylrör och fästanordningar ska vara väl skyddade mot negativa miljöeffekter (t.ex. vattenansamling och frysning i avlastningsrör samt ackumulering av smuts och skräp). h) Se till att långa kylrör utformas och installeras (montering och skydd) på sådant sätt att risken för hydrauliska skador till resultat av expansion och sammandragning minimeras.

i) Se till att kylsystemet skyddas

från skador under ommöblering och ombyggnader. j) Alla kylmedelsfogar ska testas för läckage inomhus. Testmetoden ska ha en känslighet av 5 gram per år av kylmedel eller bättre, under ett tryck av minst 0,25 gånger maximalt tillåtet tryck (> 1,04 MPa, max 4,15 MPa). Inga läckage tolereras.427

• Vid fältladdning måste effekten på laddningen av köldmedium orsakad av olika längder på röret kvantieras, mätas och märkas.

• Du måste se till så att installation av rörledning görs så minimalt som möjligt. Undvik att använda tillbucklade rör och se till så att det inte nns några skarpa krökar.

• Du måste se till så att rörledningen skyddas från fysisk skada.

• Du måste följa nationella föreskrifter gällande gashantering, stats- och kommunregler och -lagar. Meddela aktuella myndigheter enligt alla tillämpliga bestämmelser.

• Du måste se till så att mekaniska anslutningar är åtkomliga för underhållssyften.

• I fall då mekanisk ventilation krävs skall ventilationsöppningar hållas fria från hinder.

• Vid avfallshantering av produkten skall du följa försiktighetsåtgärderna i #12 och följa nationella bestämmelser. Kontakta alltid ditt lokala kommunkontor för ordentlig hantering.

• Systemet inspekteras, regelbundet övervakas och underhålls av utbildad och certierad servicepersonal som är anlitad av användaren eller parten som ansvarar för den.

• Se till att den faktiska laddningen av köldmedium överensstämmer med rummets storlek inom vilket de tillhörande delar för köldmedium är installerade.

• Säkerställ att laddningen av köldmedium inte läcker.

• Alla kvalicerade personer som är inblandade i arbetet med eller uppbrytningen av en köldmediekrets skall ha ett aktuellt gällande certikat från ett branschorgan med rätt att utfärda bedömning, som auktoriserar deras kompetens att hantera köldmedier säkert enligt en för branschen erkänd bedömningsspecikation.

• Servicearbete skall endast utföras enligt vad som rekommenderas av utrustningstillverkaren. Underhåll och reparation som kräver hjälp av annan yrkeskunnig personal skall utföras under övervakning av den kompetenta personen vid användning av lättantändliga köldmedier.

• Servicearbete skall endast utföras enligt vad som rekommenderas av tillverkaren. Säkerhetsföreskrifter428 Säkerhetsföreskrifter 2-2. Arbete

• Innan arbete påbörjas på system som innehåller lättantändliga köldmedier är säkerhetskontroller nödvändiga för att försäkra att risken för antändning är minimerad. För reparation av köldmediesystemet måste försiktighetsåtgärderna i #2-2 till #2-8 följas innan arbete påbörjas på systemet.

• Arbete skall från början göras under kontrollerad procedur för att minimera risken för att lättantändlig gas eller ånga nns närvarande medan arbetet utförs.

• All underhållspersonal och andra som arbetar i det lokala området skall vara instruerade och kontrollerade gällande sorten av utfört arbetet.

• Undvik att arbeta i begränsade utrymmen. Säkerställ att alltid hålla källan med ett säkerhetsavstånd på minst 2 meter eller zon med av ledigt utrymme på minst 2 meter i radie.

• Ha på dig lämplig skyddsutrustning, vilket innefattar andningsskydd, som förhållandena kräver.

• Håll alla antändningskällor och heta metallytor borta. 2-3. Kolla efter närvaro av köldmedium

• Området skall kontrolleras med en lämplig köldmediesökningsutrustning före och under arbetet, för att försäkra att teknikern är medveten om möjliga lättantändliga miljöer.

• Se till så att den läcksökningsutrustning som används är lämplig för användning med lättantändliga köldmedier, dvs. att den ej ger gnistor, är tillräckligt försluten eller är säker i sig.

• Ifall läckage/utsläpp skett skall du direkt ventilera området och hålla dig på motvindssidan och borta från läckaget/utsläppet.

• Ifall läckage/utsläpp skett, meddela personer på medvindssidan om läckaget/utsläppet, isolera direkt det farliga området och håll obehörig personal borta. 2-4. Närhet till brandsläckare

• Om något arbete med hetta ska utföras på köldmedieutrustningen eller några kopplade delar skall lämplig brandsläckningsutrustning nnas tillgänglig.

brandsläckare i anslutning till påfyllningsområdet.429

2-5. Inga antändningskällor

• Ingen person som utför arbete som är relaterat till ett köldmediesystem som innefattar exponering av rör som innehåller, eller har innehållit lättantändligt köldmedium, får använda några antändningskällor på ett sådant sätt att det kan leda till risk för brand eller explosion. Han/ hon får inte röka vid utförande av sådant arbete.

• Alla möjliga antändningskällor, vilket innefattar cigarrettrökning, skall hållas tillräckligt långt borta från platsen för installation, reparation, avlägsnande och avfallshantering, under vilkas utförande det är möjligt att lättantändligt köldmedium släpps ut till det omgivande utrymmet.

• Innan arbetet utförs skall området runt utrustningen inspekteras för att försäkra att det inte nns några lättantändliga faror eller antändningsrisker.

• ”Rökning förbjuden”-skyltar skall visas. 2-6. Ventilerat område

• Se till så att området är i det öppna eller att det är tillräckligt ventilerat innan systemet bryts upp eller något arbete med hetta utförs.

• Viss ventilation skall fortsatt nnas under den period som arbetet utförs.

• Ventilationen skall säkert skingra allt utsläppt köldmedium och helst föra ut det externt i säker luftmiljö. 2-7. Kontroller av köldmedieutrustningen

• Där elektriska komponenter byts skall de vara passande för syftet och enligt korrekt specikation.

• Tillverkarens underhålls- och serviceriktlinjer skall alltid följas.

• Om du är tveksam skall du rådfråga någon på tillverkarens tekniska avdelning för att få hjälp.

• Följande kontroller skall utföras på installationer där lättantändliga köldmedier används. -Den faktiska köldmedieladdningen ska motsvara rummets storlek i vilket kylmediets tillhörande delar är installerade. -Ventilationsmaskineriet och utloppen fungerar riktigt och hindras inte. -Om en indirekt köldmediekrets används skall den sekundära kretsen kontrolleras efter närvaro av köldmedium. -Markering på utrustningen fortsätter vara synlig och läsbar. Markeringar och skyltar som inte är läsbara skall korrigeras. -Köldmedierör eller -komponenter är installerade i en position där de inte sannolikt kommer att utsättas för något ämne som kan fräta på de köldmedieinnehållande komponenterna, om inte komponenterna är konstruerade av material som i sig är resistenta mot frätning eller är ordentligt skyddade mot korrosion. Säkerhetsföreskrifter430 Säkerhetsföreskrifter 2-8. Kontroller av elektriska enheter

• Reparation och underhåll av elektriska komponenter skall innefatta inledande säkerhetskontroller och komponentinspektionsprocedurer.

• Inledande säkerhetskontroller skall innefatta men ej begränsas till:- -Att kondensatorer laddas ur: detta skall göras på ett säkert sätt för att undvika risk för gnistor. -Att det inte nns några strömledande elektriska komponenter och ledningar exponerade under påfyllning, återvinning eller rensning av systemet. -Att det nns full kontinuitet i jordningsförbindelsen.

• Tillverkarens underhålls- och serviceriktlinjer skall alltid följas.

• Om du är tveksam skall du rådfråga någon på tillverkarens tekniska avdelning för att få hjälp.

• Om ett fel förekommer som kan riskera säkerheten så skall ingen elförsörjning vara ansluten till kretsen förrän det är tillräckligt åtgärdat.

• Om felet inte kan korrigeras direkt men det ändå är nödvändigt att fortsätta driften skall en tillräckligt bra tillfällig lösning tillämpas.

• Utrustningens ägare måste informeras eller rapporteras så att alla parter underrättas därefter.

3. Reparationer på förslutna

• Under reparationer på förslutna komponenter skall all elförsörjning vara urkopplad från utrustningen som arbetas på före allt avlägsnande av förslutna höljen, osv.

• Om det är absolut nödvändigt att ha en elförsörjning till utrustningen under servicen så skall en form av läcksökning i permanent drift nnas vid den mest kritiska punkten för att varna om en möjlig farlig situation.

• Speciell uppmärksamhet skall riktas åt följande för att försäkra att arbete på elektriska komponenter inte resulterar i någon förändring av höljet på ett sådant sätt att graden av skydd påverkas. Detta skall innefatta skador på kablar, för stort antal anslutningar, uttag som inte gjorts efter originalspecikation, skada på förslutningar, inkorrekt fastsättning av packningsringar, osv.

• Se till så att apparaten är säkert monterad.

• Se till så att förslutningar och förslutningsmaterial inte har försämrats så att de inte längre tjänar syftet att förhindra att lättantändliga miljöer kan nå fram.

• Ersättningsdelar skall stämma överens med tillverkarens specikationer. OBS: Användning av silikontätningsmedel kan hämma effektiviteten av vissa typer av läcksökningsutrustning. Komponenter säkra i sig behöver inte isoleras innan arbete utförs på dem.431

4. Reparation av i sig säkra

• Tillämpa inga permanent induktiva eller kapacitansladdningar på kretsen utan att försäkra att detta inte överskrider den tillåtna spänningen och den ström som tillåts för utrustningen som används.

• Komponenter som är säkra i sig är de enda typer som kan arbetas på medan strömmen är på i en lättantändlig miljö.

• Testapparaten skall vara på rätt märkning.

• Ersätt endast komponenter med delar som specicerats av tillverkaren. Delar som ej specicerats av tillverkaren kan resultera i antändning av köldmedium i miljön kring ett läckage.

• Kontrollera så att kabeldragning inte utsätts för utslitning, korrosion, stort tryck, vibrationer, vassa kanter eller annan skadlig påverkan i omgivningen.

• Under kontrollen skall även tas i akt påverkan av föråldring eller kontinuerliga vibrationer från källor som kompressorer eller äktar.

6. Sökning av lättantändliga

• Under inga omständigheter skall möjliga källor till antändning användas under sökning eller avkänning efter köldmedieläckage.

• En läcksökningslampa (eller annan sökutrustning där en bar amma används) får inte användas.

7. Följande metoder för detektering

av läckage anses vara acceptabla för alla typer av system med köldmedium

• Inga läckor ska detekteras vid användning av detektionsutrustning med en känslighet av 5 gram per år av kylmedel eller bättre under ett tryck av minst 0,25 gånger det maximala tillåtna trycket (> 1,04 MPa, max 4,15 MPa), till exempel en universell sniffer.

• Elektroniska läckagedetektorer kan användas för att detektera brandfarliga köldmedier. Dock kan känsligheten inte vara adekvat eller kan behöva kalibreras om. (Sökningsutrustning skall vara kalibrerad i ett köldmediefritt område.)

• Se till så att sökutrustningen inte är en möjlig källa till antändning och passar för det använda köldmediet.

• Läcksökningsutrustning skall vara inställd på en procentsats av köldmediets LFL och skall vara kalibrerad efter det använda köldmediet och den lämpliga procentsatsen gas (25 % max) bekräftas.

• Läckdetekteringsvätskor är också lämpliga för användning med de esta kylmedel, exempelvis bubbelmetod och uorescensmedel. Användning av rengöringsmedel som innehåller klor ska undvikas eftersom klor kan reagera med kylmediet och korrodera kopparledningarna.

• Om läckage misstänks skall alla bara ammor avlägsnas/släckas. Säkerhetsföreskrifter432 Säkerhetsföreskrifter

• Om ett köldmedieläckage hittas som kräver hårdlödning skall allt köldmedium återvinnas från systemet, eller isoleras (genom avstängningsventiler) i en del av systemet som är långt bort från läckaget. Försiktighetsåtgärderna i punkt nr. 8 måste följas för avlägsnande av kylmediet.

8. Avlägsning och tömning

• När du bryter upp köldmediekretsen för att utföra reparationer – eller i något annat syfte – skall konventionella procedurer följas. Men det är viktigt att bästa praxis följs eftersom lättantändlighet skall tas hänsyn till. Följande procedur skall följas: avlägsna köldmedium -> rensa kretsen med inert gas -> töm -> rensa med inert gas -> öppna kretsen genom skärning eller hårdlödning.

• Köldmediepåfyllningen skall återvinnas i de korrekta återvinningscylindrarna.

• Av säkerhetsskäl ska systemet ska rengöras med OFN.

• Denna process kanske behöver upprepas era gånger.

• Komprimerad(/t) luft eller syre skall ej användas för denna uppgift.

• Rengöring sker genom att vakuumet i systemet bryts ner med OFN och påfyllning fortsätter tills arbetstryck uppnås. Därefter luftning till atmosfäriskt tryck för att slutligen nå vakuum.

• Denna process skall upprepas tills det inte nns något köldmedium i systemet.

• När den sista OFN-påfyllningen används skall systemet ventileras ner till atmosfäriskt tryck för att göra det möjligt för arbete att utföras.

• Denna åtgärd är absolut nödvändig om hårdlödningsåtgärder på rörledningen skall utföras.

• Se till så att vakuumpumpens utlopp inte är nära några potentiella antändningskällor och att det nns ventilation tillgänglig. OFN = syrefritt kväve, typ av inert gas.

9. Påfyllningsprocedurer

• Utöver vanliga påfyllningsprocedurer skall följande krav följas. -Se till så att förorening av olika köldmedier inte förekommer när du använder påfyllningsutrustning. -Slangar eller ledningar skall vara så korta som möjligt för att minimera mängden köldmedium som nns i dem. -Gasaskor ska placeras enligt instruktionerna. -Se till så att köldmediesystemet är jordat innan systemet fylls på med köldmedium. -Etikettera systemet när påfyllningen är slutförd (om det inte redan är gjort). -Extrem försiktighet skall vidtas så att inte köldmediesystemet överfylls.

• Innan systemet återfylls skall det trycktestas med OFN (se #7).

• Systemet skall läcktestas då påfyllning slutförts men före igångkörning.

• Ett uppföljande läcktest skall utföras innan platsen lämnas.

• Elektrostatisk laddning kan ackumuleras och skapa farliga förhållanden när köldmediet fylls på och töms ut. För att undvika brand eller explosion, häv den statiska elektriciteten under överföringen genom att jorda och förbinda behållare och utrustning före påfyllning/uttömning.433

• Innan denna procedur utförs är det nödvändigt att teknikern känner till utrustningen och alla dess detaljer helt och hållet.

• Det är rekommenderad god praxis att alla köldmedier återvinns säkert.

• Innan uppgiften utförs skall ett olje- och köldmedieprov tas ifall analys krävs före återanvändning av återvunnet köldmedium.

• Det är nödvändigt att el nns tillgänglig innan uppgiften påbörjas. a) Gör dig bekant med utrustningen och dess drift. b) Strömisolera systemet. c) Innan du försöker dig på denna procedur skall du se till att:

• mekanisk hanteringsutrustning är tillgänglig, om det krävs, för hantering av köldmediecylindrar;

• all personlig skyddsutrustning är tillgänglig och används korrekt;

• återvinningsprocessen övervakas hela tiden av en person med rätt kompetens;

• återvinningsutrustning och cylindrar överensstämmer med tillämpliga standarder. d) Pumpa ur köldmediesystemet, om det är möjligt. e) Om ett vakuum inte är möjligt, gör en förgrening så att köldmedium kan avlägsnas från olika delar av systemet. f) Se till så att cylindern är på vågskålarna innan återvinning utförs. g) Starta återvinningsmaskinen och använd enligt tillverkarens instruktioner. h) Överfyll inte cylindrarna. (Inte mer än 80 % av volymen för vätskepåfyllning).

i) Överskrid inte det maximala

arbetstrycket för cylindern, ens tillfälligt. j) När cylindrarna har fyllts på korrekt och processen slutförts skall du se till så att cylindrarna och utrustningen avlägsnas från platsen omgående och alla isoleringsventiler på utrustningen är avstängda. k) Återvunnet köldmedium skall inte fyllas på i ett annat köldmediesystem om det inte har rengjorts och kontrollerats.

• Elektrostatisk laddning kan ackumuleras och skapa farliga förhållanden när köldmediet fylls på eller töms ut. För att undvika brand eller explosion, häv den statiska elektriciteten under överföringen genom att jorda och förbinda behållare och utrustning före påfyllning/uttömning.

• Utrustningen skall etiketteras så att det står att den stängts av och tömts på köldmedium.

• Etiketten skall vara daterad och signerad.

• Se till så att det nns etiketter på utrustningen där det står att utrustningen innehåller lättantändligt köldmedium. Säkerhetsföreskrifter434 Säkerhetsföreskrifter

• Det återvunna köldmediet skall återföras till köldmedieleverantören i korrekt återvinningscylinder, och ha rätt meddelande om avfallets överföringar (Waste Transfer Note) ordnat i anslutning.

• Blanda inte köldmedier i återvinningsenheter och speciellt inte i cylindrar.

• Om kompressorer eller kompressoroljor ska avlägsnas skall du se till så att de har tömts till en acceptabel nivå för att vara säker på att lättantändligt köldmedium inte nns kvar i smörjmedlet.

• Tömningsprocessen skall utföras innan kompressorn återlämnas till leverantörerna.

• Endast eluppvärmning av kompressorns stomme skall utföras för att påskynda denna process.

• När olja dräneras från ett system skall det utföras säkert.

• När du avlägsnar köldmedium från ett system, antingen för att utföra service eller stänga ned, är det rekommenderad god praxis att alla köldmedier avlägsnas säkert.

• När du överför köldmedium till cylindrar, se till så att endast lämpliga cylindrar för köldmedieåtervinning används.

• Se till så att korrekt antal cylindrar för att kunna ta systemets totala påfyllda mängd är tillgängligt.

• Alla cylindrar som ska användas ska vara ämnade för det återvunna köldmediet och etiketterade för det köldmediet (dvs. speciella cylindrar för återvinning av köldmedium).

• Cylindrar skall vara kompletta med tryckvakt och kopplade avstängningsventiler som fungerar bra.

• Återvinningscylindrar skall vara tömda och, om möjligt, nedkylda innan återvinningen utförs.

• Återvinningsutrustningen ska fungera bra med en uppsättning instruktioner om den aktuella utrustningen och skall vara passande för återvinningen av lättantändliga köldmedier.

• Dessutom skall en uppsättning kalibrerade vågskålar vara tillgängliga och fungera bra.

• Slangar skall vara kompletta med läckfria urkopplingskopplingar och i gott skick.

• Innan återvinningsmaskinen används skall du kolla så att den fungerar fullt tillräckligt bra, att den underhållits ordentligt och att kopplade elektriska komponenter är förslutna så att antändning förhindras vid eventuellt utsläpp av köldmedium. Rådfråga tillverkaren om du är tveksam.435

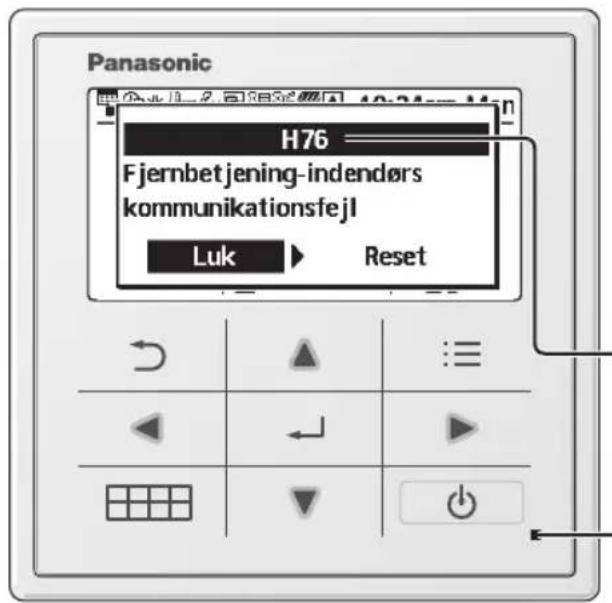

Fjärrkontrollknappar och display Knappar / Indikator

Snabbmenyknapp (För närmare detaljer, se den separata snabbmenyguiden.)

Knappen Tillbaka Återgår till föregående skärm 3 LCD-display

Huvudmenyknapp För funktionsinställning

Driftsindikator Tänds under drift, blinkar under alarm. Tryck i mitten Ingen handske Ingen penna Korstangentknappar Väljer en post. Knappen Enter Fastställer det valda innehållet. Upp Ner Vänster Höger Säkerhetsföreskrifter / Fjärrkontrollknappar och display436 Fjärrkontrollknappar och display Display 1 Lägesval

• Beroende på den förinställda utomhustemperaturen väljer systemet driftsläget VÄRME eller *

• Utomhusenheten ger avkylning åt systemet.

• Beroende på den förinställda utomhustemperaturen väljer systemet driftsläget VÄRME + TANK eller *

• Utomhusenheten ger avkylning åt systemet.

• Utomhusenheten ger värme vid kokande tank. VÄRME

• VÄRME-driften slås antingen PÅ eller AV.

• Utomhusenheten ger värme åt systemet. TANK

• TANK-driften slås antingen PÅ eller AV.

• Utomhusenheten ger värme åt vattentanken. VÄRME + TANK

• Utomhusenheten ger värme åt vattentanken och systemet.

• Detta läge kan endast väljas om vattentanken är installerad.

• Riktningsikonerna pekar mot det aktuella aktiva läget.

Driftsikoner Driftsstatusen visas. Ikonen visas inte (under drift AV-skärmen) när driften är AV utom under veckotimern. Semesterdriftsstatus Veckotimerdriftsstatus Tyst drift-status Zon: Rumstermostat

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).437

3 Temperatur för varje zon 4 Tid och dag 5 Vattentanktemperatur 6 Utomhustemperatur 7 Sensortyp/Ikoner för temperaturinställningstyp Vattentemperatur

• Intern Rumstermistor Fjärrkontrollknappar och display / Initiering Initiering Innan du börjar installera de olika menyinställningarna, initiera fjärrkontrollen genom att välja språket för driften och installera datum och tid korrekt. När strömmen sätts på för första gången kommer inställningsskärmen automatiskt. Det kan även ställas in från menyns personliga inställning. Välja språk LCD blinkar Vänta medan displayen initierar. När initieringen av skärmen slutar kommer normal skärm. När någon knapp trycks ned visas språkinställningsskärmen.

Bläddra med och för att välja språk.

Tryck på för att bekräfta valet. Ställa in klockan

Välj med eller hur tiden ska visas, antingen 24 timmar eller am/pm-format (t.ex. 15:00 eller 3:00 pm).

Tryck på för att bekräfta valet.

Använd och för att välja år, månad, dag, timme och minuter. (Välj och ytta med och tryck på för att bekräfta.)

När tiden ställts in visas tid och dag på displayen även om fjärrkontrollen är AV.438 Meny Standardinställning Inställningsalternativ / Display 1 Funktionsinst.

Veckotimer När veckotimern är inställd kan användaren redigera från snabbmenyn. För att ställa in upp till 6 driftsförlopp på dagsbasis.

• Inaktiverad om ”Yes” är valt för värme/kylväxlaren eller om Tvinga värmare är på. Timerinställning Välj veckodag och ställ in de förlopp som behövs (Tid / Drift PÅ/AV / Läge) Kopiera timer Välj veckodag Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

Tryck på för att visa snabbmenyn. Tvinga VV Kraftfull Tyst läge Manuell värm. Veckotimer Tvinga avfrostning Felåterställning R/C-lås

Använd för att välja meny.

Tryck på för att slå på/av den valda menyn. Snabbmeny Menyer För användaren Välj menyer och bestäm inställningar enligt det tillgängliga systemet i hushållet. Alla inledande inställningar måste göras av en auktoriserad återförsäljare eller en specialist. Det är rekommenderat att även alla ändringar av de inledande inställningarna görs av en auktoriserad återförsäljare eller en specialist.

• Efter den inledande installationen kan du manuellt justera inställningarna.

• Den inledande inställningen förblir aktiv tills användaren ändrar den.

• Fjärrkontrollen kan användas för era installationer.

• Se till så att driftsindikatorn är AV före inställning.

• Systemet kanske inte fungerar riktigt om det är fel inställt. Kontakta en auktoriserad återförsäljare. För att visa <Huvudmeny>: För att välja meny: För att bekräfta det valda innehållet:439

Meny Standardinställning Inställningsalternativ / Display

Semestertimer För att spara energi kan en semesterperiod ställas in till att antingen stänga AV systemet eller sänka temperaturen under perioden.

Semesterns start och slut. Datum och tid AV eller sänkt temperatur

• Veckotimerinställningen kan inaktiveras tillfälligt under semestertimerinställning men den återställs så fort semestertimern är slutförd.

Timer för tyst läge För att drivas tyst under den förinställda perioden. 6 förlopp kan ställas in. Nivå 0 betyder att läget är av. Tid att starta Tyst: Datum och tid Tysthetsnivå: 0 ~ 3

Rumsvärme För att sätta PÅ eller stänga AV rumsvärmaren.

Tankvärmare För att sätta PÅ eller stänga AV tankvärmaren.

Sterilisering För att sätta PÅ eller stänga AV autosteriliseringen.

• Använd inte systemet under sterilisering för att förhindra skållning med varmvatten, eller duschöverhettning.

• Be en auktoriserad återförsäljare avgöra nivån för inställningarna för steriliseringsfunktionen på platsen enligt de lokala lagarna och bestämmelserna. Menyer För användaren Snabbmeny / Menyer440 Meny Standardinställning Inställningsalternativ / Display 2 Systemkontroll

Energimonitor Aktuellt eller historiskt diagram över energiförbrukning, alstring eller COP. Nuvarande Välj och hämta Historikdiagram Välj och hämta

• COP= Coefcient of Performance (Prestandakoefcient).

• För historikdiagram väljs perioden för 1 dag/1 vecka/1 år.

• Energiförbrukning (kWh) för värme, *

avkylning, tank och totalt kan hämtas.

• Den totala effektförbrukningen är ett uppskattat värde utifrån AC 230 V och kan skilja sig från värden uppmätta med precisionsinstrument.

Systeminformation Visar all systeminformation i varje område. Reell systeminformation för 10 poster: Retur / Tillopp / Zon 1 / Zon 2 / Tank / Bufferttank / Sol / Pool / KOMP-frekvens / Flödeshast. Pump Välj och hämta

• Den senaste felkoden visas högst upp. Välj och hämta

Kompressor Visar kompressorprestandan. Välj och hämta

Värmare Totalt antal timmar i läget PÅ för backupvärmare/tankvärmare. Välj och hämta 3 Personliga inst.

LCD-kontrast Ställer in skärmkontrasten.

Menyer För användaren

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).441

Meny Standardinställning Inställningsalternativ / Display

Bakgrundsbelysning Ställer in varaktigheten för skärmens bakgrundsbelysning. 1 min

Bakgrundsstyrka Ställer in ljusstyrkan för skärmens bakgrundsbelysning.

Klockformat Ställer in typen av klockvisning. 24 tim

Datum coh tid Ställer in det aktuella datumet och den aktuella tiden. År / Månad / Dag / Tim / Min

Språk Ställer in displayspråket för toppskärmen.

• För grekiska, se den engelska versionen.

Ange lösenord 4-siffrigt lösenord för alla inställningarna.

Kontakt 1 / Kontakt 2 Förinställt kontaktnummer för installatör. Välj och hämta Menyer442 Meny Standardinställning Inställningsalternativ / Display 5 Installatörsinst. Systeminställningar

Option kretskort-anslutning För att ansluta till det externa PCB-kortet som krävs för utförande av service. Nej

• Om det externa PCB-kortet är anslutet (tillval), kommer systemet att ha följande ytterligare funktioner:

Bufferttankanslutning och kontroll över dess funktion och temperatur.

Kontroll över 2 zoner (inklusive swimmingpool och funktionen att värma upp vatten i den).

Solfunktion (solvärmepanelerna anslutna till antingen VV-tanken (varmvatten) eller bufferttanken.

• VV är inte tillämpbart för WH-ADC *-modeller.

Zon och givare För att välja sensorer och för att välja antingen 1-zons- eller 2-zonssystem. Zon

• Efter att du valt 1- eller 2-zonssystem, fortsätt till valet av rum eller swimmingpool.

• Om swimmingpoolen väljs så måste temperaturen väljas för T temperatur mellan 0 °C ~ 10 °C. Givare

• För rumstermostat nns det ett ytterligare val mellan extern eller intern.

Kapacitet värmare För att minska värmareffekten om den inte behövs.* 3 kW / 6 kW / 9 kW

• Alternativ för kW varierar beroende på modell.

Antifrys För att aktivera eller inaktivera vattenfrysningsprevention när systemet är AV

Tankanslutning För att ansluta tank till systemet. Nej

VV-kapacitet För att välja tankuppvärmningskapacitet till variabel eller standard. Variabel kapacitet värmer upp tanken med snabbt läge och håller tanktemperaturen med effektivt läge. Medan standardkapacitet värmer upp tanken med märkt uppvärmningskapacitet.

• Detta alternativ är tillgängligt om tankanslutning är valt (JA). Varierande Menyer För installatören443

Meny Standardinställning Inställningsalternativ / Display

Anslutning bufferttank För att ansluta tank till systemet och om JA väljs, för att ställa in T temperatur.

• Den valfria PCB-anslutningen måste väljas JA för för att aktivera funktionen.

• Om den valfria PCB- anslutningen inte väljs kommer inte funktionen att visas på displayen. Nej

5 °C Ställ in T för bufferttank

Tankvärmare För att välja extern eller intern tankvärmare och om Extern är vald, ställ in en timer för när värmaren ska sättas på.

• Detta alternativ är tillgängligt om tankanslutning är valt (JA). Intern Extern 0:20 Tankvärmarens PÅ- tidsinställning.

Trågvärmare För att välja om valfri trågvärmare är ansluten eller inte.

• Typ A - Trågvärmaren aktiveras endast under avisningsdrift.

• Typ B -Trågvärmaren aktiveras när utomhustemperaturen är 5 °C eller lägre. Nej

Ställ in trågvärmartyp*.

Alternativ utegivare För att välja en alternativ utomhussensor. Nej

Bivalent anslutning För att välja att aktivera eller inaktivera bivalent anslutning. Nej

För att välja antingen automatiskt kontrollmönster eller SG ready- ingångskontrollmönster.

• Detta val visas endast för val när valfri PCB-anslutning är inställt till Yes. Auto Menyer444 Meny Standardinställning Inställningsalternativ / Display För att välja en bivalent anslutning för att tillåta en ytterligare värmekälla som en panna att värma upp bufferttanken och VV-tanken om värmepumpkapaciteten är otillräcklig vid låg utomhustemperatur. Den bivalenta funktionen kan ställas in antingen i alternativt läge (värmepump och panna drivs alternerat), eller i parallellt läge (både värmepump och panna drivs samtidigt), eller i avancerat parallellt läge (värmepump drivs och panna sätts på för bufferttank och/ eller varmvatten beroende på inställningsalternativen för kontrollmönster). Ja Auto -5 °C Ställ in utomhustemperaturen för att sätta PÅ bivalent anslutning. Ja Efter val av utomhustemperatur Kontrollmönster Alternativ / Parallel / Avancerad parallel

• Välj avancerad parallell för bivalent användning av tankarna. Kontrollmönster Alternativ

Alternativ för att ställa in extern pump till antingen PÅ eller AV under bivalent drift. Ställ in till PÅ om systemet är enkel bivalent anslutning. Kontrollmönster Avancerad parallell Värme Tankval

• ”Värme” innebär bufferttank och ”VV” innebär varmvattentank. Kontrollmönster Avancerad parallell Värme Ja

• Bufferttanken aktiveras endast efter valet ”Ja”. -8 °C Ställ in temperaturtröskeln för start av den bivalenta värmekällan. 0:30 Fördröj timer för start av den bivalenta värmekällan (i timme och minuter). -2 °C Ställ in temperaturtröskeln för stopp av den bivalenta värmekällan. Menyer För installatören445

Meny Standardinställning Inställningsalternativ / Display 0:30 Fördröj timer för stopp av den bivalenta värmekällan (i timme och minuter). Kontrollmönster Avancerad parallell VV Ja

• VV-tanken aktiveras endast efter valet ”Ja”. 0:30 Fördröj timer för start av den bivalenta värmekällan (i timme och minuter). SG ready-ingångskontroll för bivalent system följer ingångsläget nedan. Ja SG ready

Alternativ för att ställa in extern pump till antingen PÅ eller AV under bivalent drift. Ställ in till PÅ om systemet är enkel bivalent anslutning. SG-signal Driftförlopp Vcc-bit1 Vcc-bit2 Öppna Öppna Värmepump AV, Panna AV Kort Öppna Värmepump PÅ, Panna AV Öppna Kort Värmepump AV, Panna PÅ Kort Kort Värmepump PÅ, Panna PÅ

• Den valfria PCB-anslutningen måste väljas JA för för att aktivera funktionen.

• Om den valfria PCB- anslutningen inte väljs kommer inte funktionen att visas på displayen.

• VV är inte tillämpbart för WH-ADC *-modeller. Nej

Bufferttank Tankval Ja Efter val av tank 10 °C Ställ in T PÅ- temperatur Menyer446 Meny Standardinställning Inställningsalternativ / Display Ja Efter val av tank T PÅ-temperatur 5 °C Ställ in T AV- temperatur Ja Efter val av tank T PÅ-temperatur T AV-temperatur 5 °C Ställ in frysskyddstemperatur Ja Efter val av tank T PÅ-temperatur T AV-temperatur Efter inställning av frysskyddstemperatur 80 °C Ställ in högsta gräns

120 % Kapacitet (1) & (2) för VV (i %), Värme (i %) och Kyla (i °C)

Cirkulationsvätska För att välja om vatten eller glykol ska cirkulera i systemet. Vatten Menyer För installatören447

Meny Standardinställning Inställningsalternativ / Display

Manuell värm. För att sätta på Tvinga värmare antingen manuellt (standard) eller automatiskt. Man.

Man. avfrost Om automatiskt val är inställt börjar utomhusenheten avfrostningsdrift om lång uppvärmningstid körs under låg utomhustemperatur. Man.

Avfrostningssignal För att sätta på avfrostningssignal för att stoppa äktspole under avfrostningsdrift. (Om avfrostningssignal är inställd till ja kommer inte bivalent funktion att vara tillgänglig för användning) Nej

Flödeshast. Pump För att ställa in variabel ödespumpkontroll eller fast pumpcykelkontroll.

6 Installatörsinst. Driftinställningar För att tillgå de fyra huvudfunktionerna eller -lägena. 4 huvudlägen Värme / *

Värme För att ställa in era vatten- & omgivningstemperaturer för värmning. Vattentemp. för värme PÅ / Utomhustemp. för värme AV / T för värme PÅ / Värmare PÅ/AV Vattentemp. för värme PÅ Kompenseringskurva Värmning PÅ- temperaturer i kompenseringskurva eller direkt inmatning.

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt). Menyer448 Meny Standardinställning Inställningsalternativ / Display Vattentemp. för värme PÅ Kompenseringskurva X-axel: -5 °C, 15 °C Y-axel: 55 °C, 35 °C Mata in de 4 temperaturpunkterna (2 på horisontell X-axel, 2 på vertikal Y-axel).

• Temperaturintervall: X-axel: -20 °C ~ 15 °C, Y-axel: Se nedan

• Temperaturintervallet för Y-axelns inmatning:

1. WH-UD-modell: 20 °C ~ 60 °C

2. WH-UH-modell och backupvärmare är aktiverade: 25 °C ~ 65 °C

3. WH-UH-modell och backupvärmare är inaktiverade: 35 °C ~ 65 °C

4. WH-UX-modell: 20 °C ~ 60 °C

• Om 2-zonssystem väljs måste de 4 temperaturpunkterna även matas in för zon 2.

• ”Zon1” och ”Zon2” visas inte på displayen om det endast är ett 1-zonssystem. Vattentemp. för värme PÅ Direkt 35 °C Temperatur för värme

• Min. ~ Max. intervall gäller enligt följande:

1. WH-UD-modell: 20 °C ~ 60 °C

2. WH-UH-modell och backupvärmare är aktiverade: 25 °C ~ 65 °C

3. WH-UH-modell och backupvärmare är inaktiverade: 35 °C ~ 65 °C

4. WH-UX-modell: 20 °C ~ 60 °C

• Om 2-zonssystem väljs måste temperaturinställningspunkt matas in för zon 2.

• ”Zon1” och ”Zon2” visas inte på displayen om det endast är ett 1-zonssystem. Utomhustemp. för värme AV 24 °C Temperatur för värme

T för värme PÅ 5 °C Ställ in T för värmning PÅ.

• Denna inställning kommer inte att vara tillgänglig att ställa in om pumpödeshastigheten är inställd till Maxcykel. Värmare PÅ/AV Värmare PÅ/AV Utomhustemp. för värme PÅ 0 °C Temperatur för värmare PÅ Menyer För installatören449

Meny Standardinställning Inställningsalternativ / Display Värmare PÅ/AV Fördröjningstid för värmare PÅ 0:30 min Fördröjningstid för värmare att sättas på Värmare PÅ/AV Vattentemperatur för värmare PÅ -4 °C Inställning av vattentemperatur att sättas på från inställd vattentemperatur. Värmare PÅ/AV Vattentemperatur för värmare AV -2 °C Inställning av vattentemperatur att stängas av från inställd vattentemperatur.

Kyla För att ställa in era vatten- & omgivningstemperaturer för avkylning. Vattentemperaturer för avkylning PÅ och T för avkylning PÅ. Vattentemp. för kyla PÅ Kompenseringskurva Avkylning PÅ- temperaturer i kompenseringskurva eller direkt inmatning. Vattentemp. för kyla PÅ Kompenseringskurva X-axel: 20 °C, 30 °C Y-axel: 15 °C, 10 °C Mata in de 4 temperaturpunkterna (2 på horisontell X-axel, 2 på vertikal Y-axel)

• Om 2-zonssystem väljs måste de 4 temperaturpunkterna även matas in för zon 2.

• ”Zon1” och ”Zon2” visas inte på displayen om det endast är ett 1-zonssystem.

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt). Menyer450 Meny Standardinställning Inställningsalternativ / Display Vattentemp. för kyla PÅ Direkt 10 °C Ställ in temperatur för avkylning PÅ

• Om 2-zonssystem väljs måste temperaturinställningspunkt matas in för zon 2.

• ”Zon1” och ”Zon2” visas inte på displayen om det endast är ett 1-zonssystem. T för kyla PÅ 5 °C Ställ in T för avkylning PÅ

• Denna inställning kommer inte att vara tillgänglig att ställa in om pumpödeshastigheten är inställd till Maxcykel.

Auto Automatisk växlare från värme till avkylning eller avkylning till värme. Utomhustemperaturer för växling från värme till avkylning eller avkylning till värme. Utomhustemp. f. (värme-kyla) / Utomhustemp. f. (kyla-värme) Utomhustemp. f. (värme-kyla) 15 °C Ställ in utomhustemperatur för växling från värme till avkylning. Utomhustemp. f. (kyla-värme) 10 °C Ställ in utomhustemperatur för växling från avkylning till värme.

Tank Ställa in funktioner för tanken. Drifttid golv (max) / Tid varmv. uppvärmning (max) / Återuppvärmningstemp. VV / Sterilisering

• Displayen visar 3 funktioner åt gången. Drifttid golv (max) 8:00 Maximal tid för golvdrift (i timmar och minuter) Menyer För installatören

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).451

Meny Standardinställning Inställningsalternativ / Display Tid varmv. uppvärmning (max) 1:00 Maximal tid för värmning av tanken (i timmar och minuter) Återuppvärmningstemp. VV -8 °C Ställ in temperatur för att utföra återuppvärmning av tankvatten. Sterilisering Måndag Sterilisering kan ställas in för 1 eller mer dagar i veckan. Sön / Mån / Tis / Ons / Tor / Fre / Lör Sterilisering: Tid 12:00 Tid på den(/de) valda veckodagen (/dagarna) för att sterilisera tanken 0:00 ~ 23:59 Sterilisering: Temperatur 65 °C Ställ in koktemperaturer för att sterilisera tanken. Sterilisering: Drifttid (max) 0:10 Ställa in tiden (i timmar och minuter) 7 Installatörsinst. Serviceinställningar

Maxfart pump För att ställa in den maximala farten för pumpen. Ställa in ödeshastigheten, maxcykel och drift PÅ/AV för pumpen. Flöde: XX:X l/min Max. drift: 0x40 ~ 0xFE, Pump: PÅ/AV/Avluftn. Menyer452 Meny Standardinställning Inställningsalternativ / Display

Nedpumpning För att ställa in nedpumpningsdrift. Nedpumpning

Betongtorkn. För att torka betongen (golv, väggar, osv.) under byggande. Använd inte denna meny i några andra ändamål eller under några andra perioder än under byggande Redigera för att ställa in temperaturen för torr betong. PÅ / Redigera Redigera Steg: 1 Temperatur: 25 °C Värmningstemperatur för att torka betongen. Välj de önskade stegen: 1 - 10, intervall:1 - 99

Bekräfta inställningstemperaturerna för torr betong för varje steg.

Servicekontakt För att ställa in upp till 2 kontaktnamn och nummer för användaren. Serviceteknikerns namn och kontaktnummer. Kontakt 1 / Kontakt 2 Kontakt 1 / Kontakt 2 Kontaktnamn eller nummer. Namn / telefonikon Mata in namn och nummer Kontaktnamn: alfabet a - z. Kontaktnummer: 1 ~ 9 Menyer För installatören453

• Stänk inte vatten direkt på. Torka försiktigt med en torr, mjuk trasa. Rengöringsinstruktioner För att säkerställa optimal prestanda för systemet måste rengöring utföras vid regelbundna intervall. Rådfråga en auktoriserad återförsäljare.

• Koppla ur strömförsörjningen före rengöring.

• Använd inte bensin, thinner eller skurpulver.

• Använd endast tvål ( pH7) eller neutrala hushållsrengöringsmedel.

• Använd inte varmare vatten än 40 °C. Vattenlter

• Rengör vattenltret minst en gång per år. Underlåtenhet i detta kan resultera i att ltret täpps igen, vilket kan leda till driftstopp för systemet. Rådfråga en auktoriserad återförsäljare.

• Avlägsna även damm på magneten. Utomhusenhet

• Hindra inte öppningarna för luftintag och luftutsläpp. Underlåtenhet i detta kan resultera i låg prestanda eller driftstopp för systemet. Avlägsna alla hinder för att säkra ventilationen.

• När det snöar, rengör och avlägsna snö runt utomhusenheten för att förhindra att öppningarna för luftintag och luftutsläpp täcks med snö. Om värmepumpen inte ska användas under längre tid

• Vattnet inuti tankenheten ska tappas av.

• Koppla ur strömförsörjningen. Icke funktionsdugliga kriterier Koppla ur strömförsörjningen och rådfråga sedan en auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.

• Vatten/främmande partiklar har kommit in i fjärkontrollen.

• Vatten läcker från inomhusenheten.

• Strömbrytaren stängs ofta av.

• Elkabeln överhettas.

• Tryck eller slå inte på glashöljet med hårda och vassa föremål. Underlåtenhet i detta kan orsaka skada på enheten.

• Se till så att vattentrycket är mellan 0,05 och 0,3 MPa (0,1 MPa = 1 bar).

• Ifall vattentrycket är utanför intervallet ovan, rådfråga en auktoriserad återförsäljare. UNDERHÅLL Användare
• För att säkerställa en optimal prestanda, bör användaren undersöka och avlägsna eventuella hinder i luftingångar och trummor i utomhusenheten.

• Användare bör inte försöka underhålla eller byta ut delar av tankenheten på egen hand.

• Kontakta auktoriserad återförsäljare för planerad inspektion. Återförsäljare
• För optimal säkerhet och prestanda, bör enheterna ses över regelbundet av auktoriserade återförsäljare. De bör kontrollera delar som jordfelsbrytare/spänningsskydd (RCCB/ELCB), vattenlter, kablar och rör.454 Följande yttringar är ej tecken på tekniska fel. Yttring Orsak Låter som rinnande vatten under drift. •Flöde av kylmedel inuti enheten. Driften fördröjs några minuter efter återstart.

• Fördröjningen utgör ett skydd för kompressorn. Utomhusdelen avger vatten/ånga. •Kondensering eller avdunstning sker i rören. Ånga kommer ut från utomhusenheten i värmningsläget.

• Detta orsakas av avfrostningsdriften i värmeväxlaren. Utomhusenheten drivs inte. •Detta orsakas av systemets skyddskontroll när utomhustemperaturen är utanför driftsintervallet. Systemets drift stängs av. •Detta orsakas av systemets skyddskontroll. När vattenintagstemperaturen är lägre än 10 °C stoppar kompressorn och backupvärmareffekten sätts på. Systemet är svårt att värma upp. •När panelen och golvet värms upp samtidigt kan varmvattentemperaturen sjunka, vilket kan minska systemets värmningsförmåga.

• När lufttemperaturen utomhus är låg kan systemet behöva längre tid för att värma upp.

• Tömningsutloppet eller intagsinloppet i utomhusenheten är blockerat av något hinder, som t.ex. en snöhög.

• När den förinställda vattenutloppstemperaturen är låg kan systemet behöva längre tid för att värma upp. Systemet värmer inte upp direkt. •Det kan ta lite tid för systemet att värma upp vattnet om det börjar drivas vid kall vattentemperatur. Backupvärmaren sätts PÅ automatiskt när den är inaktiverad.

• Detta orsakas av inomhusenhetens värmeväxlares skyddskontroll. Driften startar automatiskt om timern inte är inställd.

• Steriliseringstimer har ställts in. Högt köldmedieoljud fortsätter i era minuter.

• Detta orsakas av skyddskontroll under avisningsdrift vid utomhustemperatur lägre än -10 °C.

Läget KYLA är inte tillgängligt. •Systemet har låsts för drift i läget VÄRME endast. Kontrollera följande innan du ringer för att få hjälp. Yttring Kontrollera Drift i läget VÄRME/*

KYLA fungerar inte effektivt.

• Ställ in temperaturen korrekt.

• Stäng panelvärmar-/kylarventilen.

• Ta bort eventuella hinder i utomhusenhetens öppningar för luftintag och luftutsläpp. Det hörs oljud under drift. •Utomhusenheten eller inomhusenheten har installerats med en lutning.

• Stäng locket riktigt. Systemet fungerar inte. •Strömbrytaren har slagit ifrån/aktiverats. Drift-LED:n är inte tänd eller inget visas på fjärrkontrollen.

• Strömförsörjningen fungerar korrekt, eller ett strömavbrott har inträffat. Problemlösning

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).455

Problemlösning Felnr. Felförklaring H12 Misspassning kapacitet H15 Givarfel kompressor H20 Pumpfel H23 Köldgivarfel H27 Serviceventilfel H28 Solgivarfel H31 Sensorfel pool H36 Givarfel bufferttank H38 Misspassningsfel märke H42 Lågtrycksskydd H43 Givarfel zon 1 H44 Givarfel zon 2 H62 Fel på vattenöde H63 Givarfel lågtryck H64 Givarfel högtryck H65 Fel på avisningsvattencirkulation H67 Fel på extern givare 1 H68 Fel på extern givare 2 H70 Fel på reservvärmarens överbelastningsskydd H72 Givarfel tank H74 PCB-kommunikationsfel H75 Låg vattentemp skydd H76 Fel på RC-inomhuskommunikation H90 Inomhus-utomhus-kommunikationsfel H91 Fel på tankvärmarens överbelastningsskydd H95 Spänningsanslutningsfel H98 Högtrycksskydd H99 Inomhus frysningsprevention Felnr. Felförklaring F12 Tryckvakt aktiverad F14 Dålig kompressionskraft F15 Låsfel i äktmotorn F16 Spänningsskydd F20 Överbelastningsskydd för kompressor F22 Överbelastningsskydd för transistormodul F23 Likströmstopp F24 Kylcykelfel F25

Fel på kyl/värmecykel F27 Tryckvaktsfel F29 Dåligt överhettningsutöde F30 Fel på utloppsgivare 2 F32 Fel på intern termostat F36 Fel på utomhusomgivningssensor F37 Sensorfel vatteninlopp F40 Fel på utomhusutsläppssensor F41 Fel på effektfaktorkorrigering F42 Fel på utomhusvärmeväxlarsensor F43 Fel på utomhusavfrostningssensor F45 Sensorfel vattenutlopp F46 Strömtransformatorurkoppling F48 Fel på avdunstarutloppssensor F49 Sensorfel bypassutlopp F95

Fel på högtryck vid kylning

• Vissa felkoder kanske inte är tillämpliga för din modell. Rådfråga auktoriserad återförsäljare för klargörande. Blinkar Felnummer Nedan nns en lista över felkoder som kan visas på displayen om det nns något problem med systeminställningen eller driften. Om displayen visar en felkod så som visas nedan, kontakta numret som nns registrerat i fjärrkontrollen eller närmaste auktoriserade installatör. Alla växlare är inaktiverade utom och .

Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners.

Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).456 Information Information vid anslutning till nätverksadapter (valbar tillbehörsdel) VARNING Före användning ska du kontrollera säkerheten runt luft-vatten-systemet. Bekräfta var människor och annat levande benner sig i omgivningen före drift. Oriktig drift pga. ej följda instruktioner kan orsaka personskada och annan skada. Bekräfta nedanstående före drift (inne i lokal) - Timerinställningsförhållande. Oförutsägbar på/av-drift kan orsaka allvarlig personskada eller annan skada för människor och annat levande. Bekräfta nedanstående före och under drift (från utanför lokal) - Om du vet att någon är i lokalen, meddela personen från utsidan gällande ny driftinställning före verkställande. Detta för att undvika plötslig chock för personen och annan allvarlig hälsonedbrytning till följd av ändrad drift. - Använd inte denna apparat om något barn, någon fysiskt nedsatt person eller äldre som inte kan använda apparaten själva benner sig i lokalen. - Kontrollera inställningen och driftstatusen med jämna mellanrum. - Stoppa driften om felkod visas och rådfråga en auktoriserad återförsäljare eller specialist. Bekräfta före användning

• Systemet kan vara obrukbart om kommunikationsförhållandena är dåliga. Kontrollera ”Operation Status” från applikationsdisplayen efter drift. Följande förhållanden kan innna sig i fjärrdriften. - Kan ej drivas, driftstiden visas ej. - Luft-vatten-drift visas ej om driften är inställd utanför lokalen.

• Du rekommenderas att låsa skärmen på smarttelefonenheten för att förhindra felaktig drift.

• Använd inte annan fjärrkontroll, kommunikations- eller driftsenhet än vad som specicerats av en auktoriserad återförsäljare eller specialist.

• Använd under godkännande av ”Terms of Service” och ”Handling of Personal Information” för Panasonic Smart Application.

• Under längre period utan användning av Panasonic Smart Application ska du koppla ur nätverksadaptern från enheten. Information för användare angående insamling och avyttring av uttjänt utrustning Dessa symboler på produkterna, förpackningen och/eller medföljande handlingar betyder att uttjänade elektriska och elektroniska produkter inte bör kastas tillsammans med vanliga hushållssopor. För att gamla produkter ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Om du kasserar dessa produkter på ett korrekt sätt, kommer du att hjälpa till med att rädda värdefulla resurser och förhindra potentiella negativa effekter på människans hälsa och miljön som annars skulle kunna uppstå från felaktig avfallshantering. För mer information om insamling och återvinning av uttjänta produkter, kontakta dina lokala myndigheter, de som hanterar avfall hos dig eller återförsäljaren där du inhandlade varorna. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.457

1.5 Grelnik rezervoarja

5.8 Grelnik rezervoarja
