KÄYTTÖOHJE Caldo Relax OLIMPIA SPLENDID

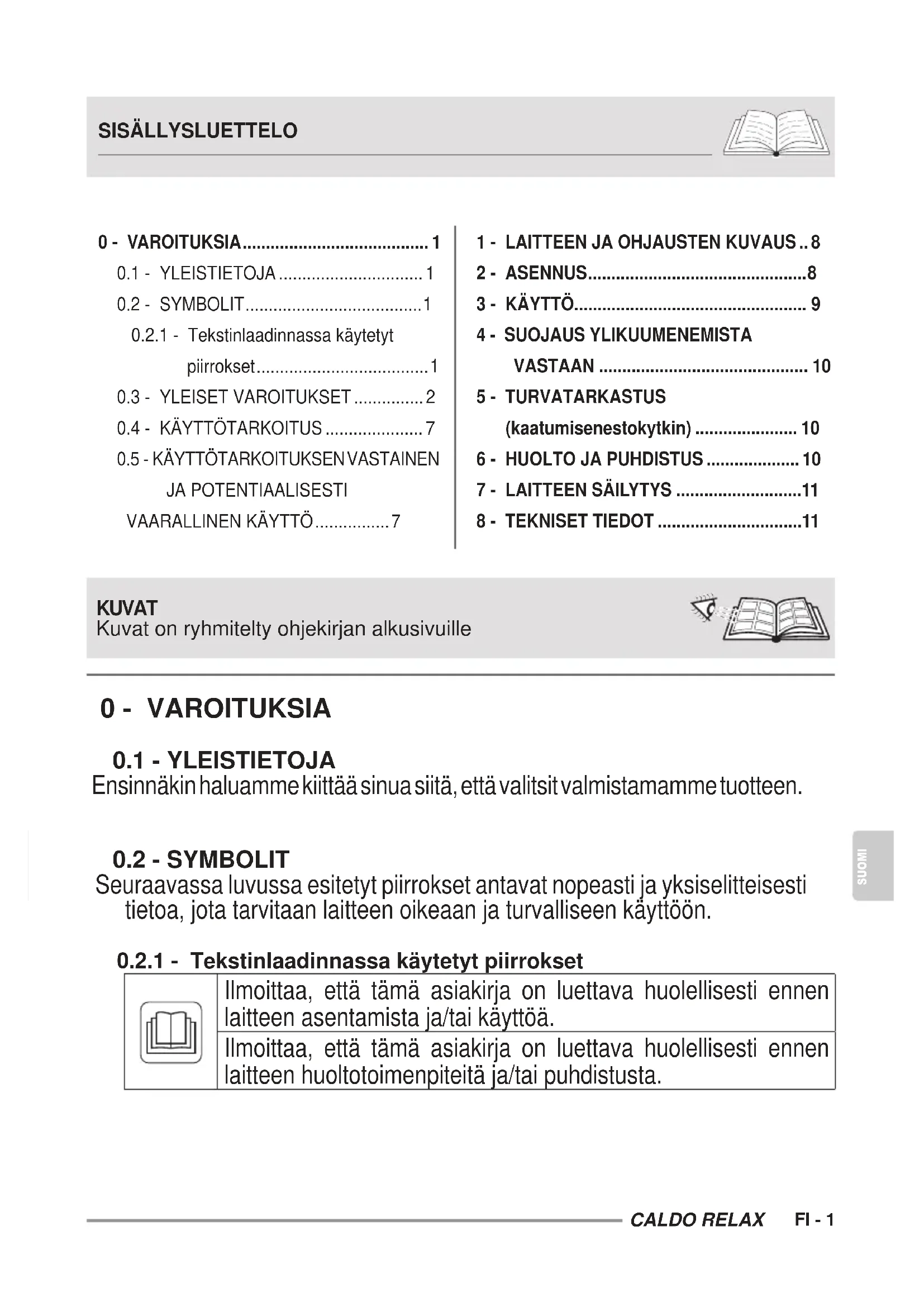

0.2.1 - Tekstinlaadinnassa kaytetyt piirrokset. 1

0.3 - YLESET VAROITUKSET 2
0.4 - KÄYTTÖTARKOITUS 7
0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN
JA POTENTIALISESTI
VAARALLINEN KÄYTTÖ............7

1 - LAITTEEN JA OHJAUSTEN KUVAUS..8
2-ASENNUS. 8
3-KAYTTO 9
4 - SUOJAUS YLIKUUMENEMISTA
VASTAAN 10
5 - TURVATARKASTUS (kaatumisenestokytkin) 10
6 - HUOLTO JA PUHDISTUS 10
7 - LAITTEEN SÄIYTYS 11
8-TEKNISET TIEDOT 11

KUVAT

Kuvat on ryhmitelty ohjekirjan alkusivuille

0 - VAROITUKSIA

0.1 - YLEISTIETOJA

Ensinnäkin haluamme kiittäa sinua siitä, etta valitsit valmistamamme tuotteen.

0.2 - SYMBOL

Seuraavassa luvussa esitetyt piirrokset antavat nopeasti ja yksiselitteisesti tietoa, jota tarvitaan laitteen oikeaan ja turvalliseen käyttoön.

0.2.1 - Tekstinlaadinnassa käytetyt piirrokset

llmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen asentamista ja/tai käyttoä.
llmoittaa, että tämä asiakirja on luettava huolellisesti ennen laitteen huoltotoimenpiteitä ja/tai puhdistusta.
i	Ilmoittaa, että liitteenä olevissa oppaissa voi olla lisätietoja.
	Osoittaa, että tietoja on saatavilla käytto- tai asennusoppaassa.
	Osoittaa, että huoltohenkilöstön on käsitetävä laitetta asennusohjeen mukaisesti.
	Osoittaa asianomaiselle henkilöstolle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä märäyksiä noudattamalla, sähköiskun vaara on olemassa.
	Osoittaa asianomaiselle henkilöstolle, että jos kuvattua toimenpidettä ei suoriteta turvallisuuteen liittyviä märäyksiä noudattamalla, fyysisten vammojen syntymiseen liittyvä vaara on olemassa.
	Osoittaa asianomaiselle henkilöstolle, että jos kuvattua toimenpidettä ei suoriteta turvallusuismääräysten mukaisesti, on olemassa palovammojen vaara, joka aiheutuu kosketuksesta korkealämpöisin komponentteihin.

0.3 - YLEISET VAROITUKSET

SAHKÖLAITTEITA KÄYTETTAESSA ON AINA NOU-DATETTAVA PERUSTURVALLISUUSTOIMENPITEITATULIPALON, SÄHKÖISKUN JA HENKILÖVAHINKOJEN VAARAN VÄHENTÄMISEKSI, MUKAAN LUKIEN SEURAAVAT:

Tämä asiakirja on lain mukaan luottamuksellinen, eikä sitä saa jäljentää tai luovuttaa kolmansille osapuolille ilman OLIMPIA SPLENDID -yhtön nimenomaista lupaa. Laitteisiin saattaa tulla paivityksiä, minkä vuoksi niiden yksityiskohdat voivat poiketa kuvatuista, sanotun kuitenkaan rajoittamatta tämän oppaan tekstien soveltamista.

ue tämä opas huolellisesti ennen kuin ryhdyt mihinkään toimenpiteeseen (asennus, huolto, käytto) ja noudata tarkasti yksittäisiä lukuja.

ilytä tata ohjekirjaa tulevaa tarvetta varten.

1. Kun olet poistanut pakkauksen, varmista laitteen eheys. Pakkaustarvikkeita ei saa jattaa lasten ulottuville, sillä ne saattavat aiheitaa potentalaisen vaaran.

2. VALMISTAJA EI OTA VASTUuta HENKILO-TAI OMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITA, ETTÄ TASSA KIRJASESSA ANNETTUJA MAARAYKSIA EI OLE NOUDATETTU.

3. Valmistaja pidättä oikeuden tehdä malleihinsa milloin tahansa muutoksia, edellyttäen, etta tassä käyttooppaassa kuvatut olennaiset ominaisuudet sailyvat.

1. Varmista ennen laitteen liittämista, etta typpikilven tiedot vastaavat sahköverkon tietoja. Typpikilpi sijaitsee laitteessa.

1. Asenna laite valmistajan ohjeiden mukaisesti. Väärä asennus, josta valmistajaa ei voi pitäa vastuussa, saattaa aiheittaa vahinkoja henkilöille, eläimille tai esineille.

2. Käytä laitetta aina yksinomaan pystysuorassa asennossa.

3. Laitteen kayton aikana kelaa aina koko johto auki.

4. Laitteessa on pistokkeella varustetu virtajohto (Y-tyyppinen liitanta). Jos virtajohto on vauroitunut, se on vaihdettava valmistajan tai sen teknisen huoltopalvelun tai vastaavan patevydyden omaavan henkilön toimesta vaarojen valttämiseksi.

1. Asenna laite siten, etta katkaisimet ja muut hallintalaitteet ovat kylpyammeen tai suihkun kayttajien ulottumattomissa.

2. Alä käytä jatkojohtoja, paitsi erityistä varovaisuutta noudattaen.

3. Pida laite vahintaan 1 metrin etaisyydella muista esineista (kuva 1).

14a. Tulipalon vaaran välttämiseksi pidä laitteen ilman ulostulo- ja ottoaukot vähintään 1 metrin paassä syttyvistä esineistä, verhoista, kankaista tai materiaaleista.

1. Alä aseta laitetta lahelle lammonlähteita.
2. Alä kayta laitetta vaatteiden kuivaamiseen.

1. Varo, ettei ilmanvaihto- tai poistoaukkoihin päase vieraita esineita, sillä sahköiskun, tulipalont tailaitteen vaurioitumisen vaara on olemassa.

2. España virtajohtoa koskettamasta kuumia pintoja kayton aikana.

3. Älä kelaa virtajohtoa mattojen, peittojen tai kaiteiden alle. Sijoita johto alueille, joilla ei kuljeta kompastumisen välttämiseksi.

4. Alä rullaa, kierra tai kaari johtoa laitteen ympärille, sillä tämä voi heikentaa ja rikkoa eristystä.
5. Alä varastoi laitetta niin kauan kuin se on kuuma.

1. Alä käytä laitetta ulkona tai marillä pinnoilla.

Alä kaytä laitetta yhdessa ohjelmointiläitteiden, ajastimien tai muiden laitteiden kanssa, jotka saavat laitteen kytkeytymän automaattisesti paälle, jotta valtetaän tulipalovaara, jos laite peitetään tai sijoitetaan vaärin.

1. Laite 'on tarkoitettu kaytettavaksi maassa. Alä asenna kattoon tai seiniin.

2. Älä käytä laitetta verhojen laheisyydessä, koska materiaalia voi imeyvä ilmanottoaukkoin (kuva 3).

3. Välta nestsäden laikkymista laitteen paalle.

4. Lapset eivat saa leikkia laitteella.

5. Laitteen käytto on sallittu vähintään 8-vuotiaille lapsille ja sellaisille henkilöille, joiden fyysinen, aisteihin liittyvä tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa laitteen käytösta sillä ehdolla, etta heita valvotaan ja opastetaan laitteen turvalliseen käytöön liittyen ja tuntevat sen käytöön liittyvä vaarat.
6. Lapset eivat saa suorittaa saannollista puhdistusta ja huoltoa ilman valvontaa.
7. Alle 3-vuotiaita lapsia on pidettäva loitolla ellei heita valvota jatkuvasti.
8. 3 - 8 -vuotiaat lapset saavat yksinomaan käynnistäa/sam-muttaa laitteen sillä ehdolla, etta se on asetetu tai asennetu normalaalin toiminta-asentoon ja etta heidän toimintaansa valvotaan ja opastetaan laitteen turvalliseen käyttoön liittyen ja etta he ymmärvat käyttoön liittyvät vaarat.
9. 3 - 8 - vuotiaat lapset eivat saa asettaa pistoketta pistorasiaan, saataa tai puhdistaa laitetta eikä suorittaa kayttajalle kuulu via huoltotoimenpiteita.

1. Älä käytä lammitintä kylpyammeen, suihkun tai uima-altaan valittomassä laheisyydessä.

1. VAROITUS - Jotkut tuotteen osat voivat tulla erittäin kuumiksi ja aiheuttaa palovammoja. Toimi erittäin varovaisesti jos paikalla on lapsia ja riskialttiita henkilöitä.

2. Irrota pistoke virtalähteestä aina ennen puhdistusta.

3. Laitteen oikeaa käytöä varten ALÄ:

a. Sijoita sitä valittomästi kiintean pistorasian alle
b. Vedä virtajohdosta tai itse laitteesta irrottaaksesi pistokkeen pistorasiasta.
c. Jata sita altiiksi ilmastollisille tekijöille (sade, aurinko jne.).
d. Jäta sitä turhaan kytketyksi.
e. Koske sihen märillä tai koskeilla käsillä.

1. Käytä laitetta vain tassä käyttoohjeessa annettujen ohjeiden mukaisesti. Valmistaja varoittaa kaikenlaisesta muusta käytösta, sillä se voi aiheuttaa sahköiskun, tulipalon tai henkilövahingon.

1. Yleisin syy ylikuumenemiseen on polyn tai nukan kertyminen laitteeseen. Poista namä kertymät saannöllisesti irrottamalla laite pistorasiasta ja imuroimalla tuuletsaukot ja rittelät.

2. Alä kayta hankaavia tai nestemäisiä materiaaleja laitteessa.
   Puhdista kostealla (ei marallä) liinalla, joka on kasteltu kuumaan saippuaveteen.

3. Alä kytke laitetta virtalähteeseen ennen kuin se on tãysin koottu ja säädetty.
4. Kytke laite pois paälta ja käytä liikutteluun tarkoitettua kahvaa (kuva 2).
5. Alä pese tai upota laitetta veteen tai muihin{nesteisiin. Saattaa syntyö oikosulku tai tulipalo.
6. Alä käytä laitetta suljetussa tilassa, kuten kaapin sisällä, sillä se voi aiheuttaa tulipalon.

1. Jos pistorasia ja laitteen pistolulppa eivät sovi yhteen, vaih-data pistorasia toiseen sopivaan pistorasian ammattitaitoisella henkilökunnalla, joka varmistaa, etta pistorasian kaapelin poikkileikkaus on sopiva laitteen ottamalle teholle. Jos niiden käytto on valttämätontä, niiden on oltava voimassa olevien turvallisuusstandardien mukaisia, ja niiden virran nimellisarvon (A) on oltava vähintään laitteen enimmäisvirran nimellisarvon suuruinen.

2. Alä käytä laitetta, jos se hajoaatai siinä on toimintahäiriöitä, jos johto tai pistoke on vaurioitunut tai jos se on pudonnut tai vahingoittunut millään tessall. Sammuta laite, irrota se pistorasiasta ja anna ammattaitoisen henkilön tarkastaa se.

3. Valtuuttamattoman henkilön suorittama purkaminen, korjaaminen tai muuntaminen voi aiheuttaa vakavia vaurioita ja mi-tatöidä valmistajan takuun.
4. Alä pura aläkä tee muutoksia laitteseen.
5. Laitteen korjaaminen itse on erittain vaarallista.
6. Jos muissa laitteissa on kaasuvuotoja, tuuleta huone hyvin ennen laitteen käyttoa.
7. Alä irrota pistoketta pistorasiasta ennen laitteen sammutta-mista.
8. Jos paätat lopettaa tällaisen laitteen kayton, on suositelta-vaa tehdä se toimintakyvytömäksi katkaisemalla virtajohto, kun olet irrottanut sen pistorasiasta.
9. VAROITUS - Ylikuumenemisen estamiseksi alä peita laitetta (kuva 4).
10. Lisäksi on suositeltavaa tehdä laitteen osista vaarattomia, erityisesti lapsille, jotka voivat käytää käytõstä poistettua laitetta leikeissän.
11. Kun laitetta käytetaan ensimmaista kertaan ja jos se on ollut pitkään käyttämattömanä siitä saattaa kuulua kevyttä meluatai pienta Hajua. Tämä on normala ilmiö, joka hviäa muutaman minuutin käytön jälkeen.

0.4 - KÄYTTÖTARKOITUS
55. Laitetta saa käyttaa ainoastaan puhallinlämmittimenä, jonka ainoana tarkoituksena on tehdä huoneesta, jossa oleskelet, viihtyisä.
56. Tämä laite on tarkoitetti vain kotitalouskäyttoën tai vasta-a-vaan käyttoën, ei kaupalliseen tai teolliseen käyttoën.
57. Laitteen vaaränlainen käytö, ja ihmisille, omaisuudelle tai elaimille aiheituneet vahingot vapauttavat OLIMPIA SPLEN-DIDin kaikesta vastuusta.
0.5 - KÄYTTÖTARKOITUKSEN VASTAINEN JA POTENTIALISTI VAARALLINEN KÄYTTÖ
58. Älä kaytä laitetta tiloissa, joissa kaytetaan tai sailytetaan bensiiniä, maalia tai muita syttyvia nesteita, tai ympäristöissä, joissa on syttyvia tai rajähtäviä kaasuja.
59. Alä käytä laitetta, jos huoneeseen on äskettän ruiskutettu hyonteismyrkkyä tai jos huoneessa on palavia suitsukkeita, kemikaalihöyryjä tai oljyisia jaämia.
60. Älä käytä tata laitetta pienissä huoneissa, joissa asuu hen-kilöitä, jotka eivat pysty poistumaan huoneesta itsenäisesti, ellei laitetta valvota jatkuvasti.

Tata tuotetta saa kayttä vain tassä kaytöohjeessa annettujen ohjeiden mukaisesti. Muu kuin märitetty kaytö voi aiheituavakavia vammoja. VALMISTAJAEIOTAVASTUUTAHENKILÖ-TAIOMAISUUSVAHINGOISTA, JOTKA JOHTUVAT SIITÄ, ETTÄ TASSA OPPAASSA ANNETTUJA MAARÄYKSIA EI OLE NOUDATETTU.

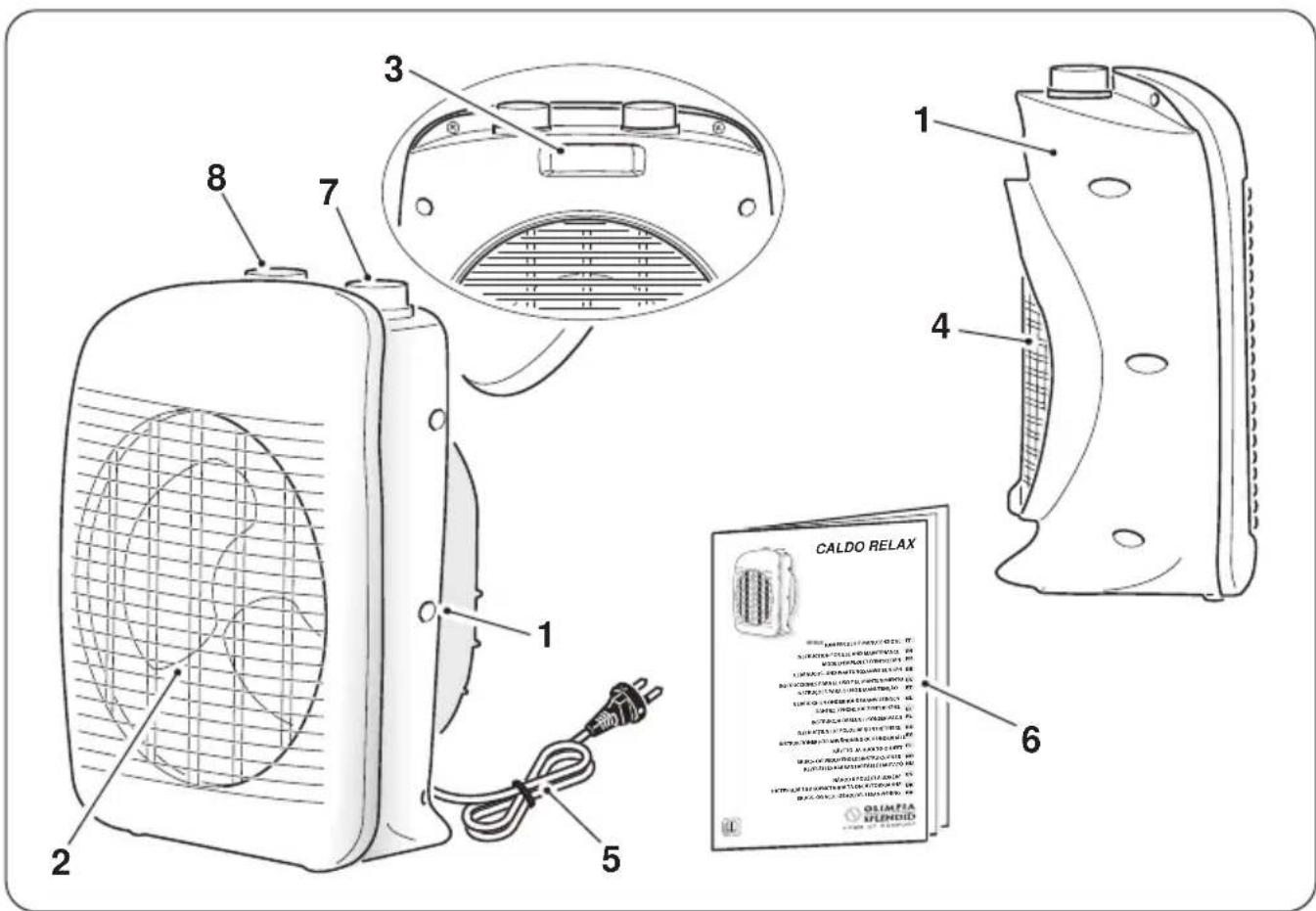

1 - LAITTEEN JA OHJAUSTEN KUVAUS

1. Laitteen runko
2. Ilmanpoistoritila
3. Kahva
4. Ilmantuloritilä

5. Virtajohto

6. Kaytto- ja houlo-to-ohjekirja

7. ON/OFF-nuppi ja poistoilman Iampotilan saadin
8. Huonelampotilan saatunuppi

2 - ASENNUS

Laite ei vaadi asennusta, ja sitä tulee kayttäa vain kannettavana laitteena.
- Varmista laitteen eheys pakkauksesta purkamisen jälkeen; jos olet epävarma, alä käytä laitetta ja känny ammattitaitoisen henkilökunnan puoleen.
- Kelaa virtajohto kokonaan auki.
- Aseta laite sopivaan ymparistöön ja vakaalle, tasaiselle alustalle.
- Varmista,etta verhot tai muut esineet eivat esta ilmavirtaa (kuva 3).

• Jatā vahintān 1 m vapaata tilaa laitteen sivuille, taakse ja ylapuolle (kuva 1).
• Varmista, etta nuppi (7) on asetetu asentoon "O".

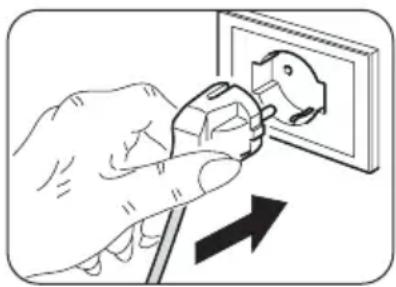

• Aseta pistoke pistorasiaan.

• Varmista, etta verkkotiedot vastaavat laitteen tyyppikilvessä ilmoitettuja tie-toja.

• Sijoita johto alueille, joilla ei kuljeta kompastumisen välttämiseksi.

3 - KÄYTTÖ

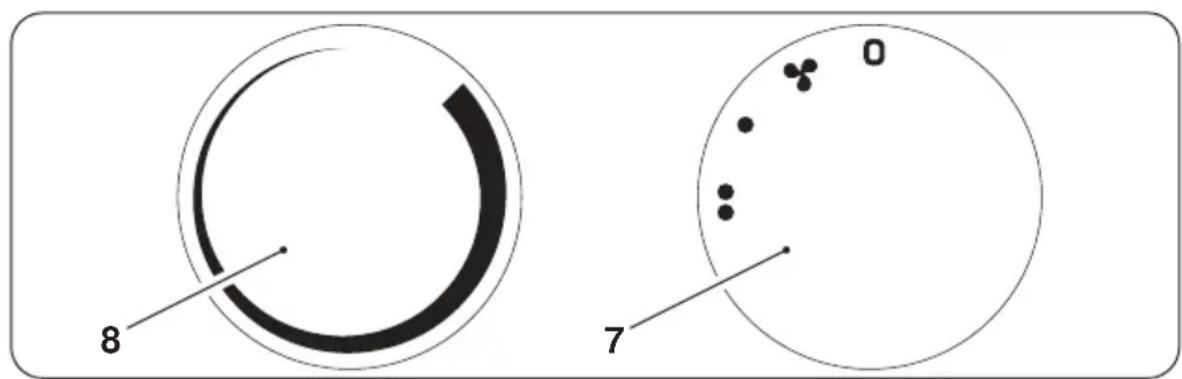

Nuppi "7"

• Nuppi asennossa "O": laite.POIS päältä
  "TUULETIN"-toiminto: kännä nuppi asentoon".
  "MINIMITEHO"-toiminto:kaannnnapuipasentoon
  "MAKSIMITEHO"-toiminto: kännä nuppi asentoon

Nuppi "8"- Termostaatti

• Käynistä laite käantämälä nuppi (7) asentoon " - " tai asentoon " ● "
• Jos haluat asettaa huonelampotilan tiettyyn arvoon (termostaatti), kännä nuppia "8" myötapäivään, kunnes se pysähtyy.
• Kun huoneen haluttu lampötila on saavutettu, kännä nuppia "8" hitaasti vastapäivään, kunnes laite sammu.
• Laite kytkeytyy automaattisesti uudelleen paallee, kun huonelampotila laskee asetetun raja-arvon ylapuolelle, ja kytkeytyy uudelleen pois pälta, kun huonelampotila saavuttaa asetetun arvon.

4 - SUOJAUS YLIKUUMENEMISTA VASTAAN

• Tämä tuote on suojattu ylikuumenemissuojalla, joka kytkee laitteen automaattisesti pois pälta, jos laite ylikuumenee voimakkaasti. Tassapauksessa:

• kytke pistoke irti pistorasiasta;

• odota noin 30 minuuttia, jotta se jäahtyy;
• etsi mahdollinen ylikuumenemisen syy (esim. jokin peittäa laitteen);

• tarkista laite, virtajohto ja pistoke vaurioiden varalta.

• Jos vahinkoja ei esiinny:

• aseta pistoke pistorasiaan;

• käynnistä laite uudelteen.

Jos laite on edelleen pois pälta, ota yhteys huoltoon.

5 - TURVATARKASTUS (KAATUMISENESTOKYTKIN)

• Jos laite putoaa tai kaatuu, kaatumisenestokytkin aktivoituu, jolloin se kytkeytyy automaattisesti pois paälta.
• Laite on asetettava pystyasentoon normaalin toiminnan jatkamiseksi.

6 - HUOLTO JA PUHDISTUS

Kytke laite pois paälta käantamälla nuppi (7) asentoon "0", ennen kuin teet laitteelle puhdistus- tai huoltotoitä. Irrota pistoke pistorasiasta ja odota, kunnes tuuletin on pysähtynyt.

• Käytä kuivaa liinaa laitteen puhdistamiseksi.
• Jos laite on erittäin likainen, laitteen ulkopouli voidaan puhdistaa haalealla vedellä (enintäan 50^ ) ja mietoon pesuaineeseen kostutetulla liinalla. Kuivaa puhtaalla liinalla.
• Poista poly siveltimella tai polyimurilla syottö- ja poistoritilöistä (kuva 5).

• Varmista,etta laite on tãysin kuiva, ennen kuin kytket pistokkeen takaisin pistorasiaan.

Alä kayta laitteen puhdistamiseen kemiallisesti käsitetyä tai antistaattista liinaa.

• Alä käytä bensiiniä, kiillotustahnaa tai vastaavia liuottimia. Nämä tuotteet voivat aiheuttaa muovipinnan halkeilua tai muodonmuutoksia.

• Älä kaytä öljyä, kemikaaleja tai hankaavia tuotteita laitteen puhdistamiseen.

• Älä pesē tai upota laitetta veteen.

• Jos laitteessa ilmenee toimintahäiriöitä, alä yritä purkaa sitä, vaan ota yhteys jalleenmyyjaän tai tekniseen huoltoon.

7 - LAITTEEN SÄLYTYS

• Jos et aio käyttaa laitetta erityisen pitkään aikaan taiJos joudut tekemään toitä, jotka voivat tuottaa paljon polyä, suosittelemme laitteen sailyttamista seuraavasti:

• Sammuta laite ja irrota se pistorasiasta.

• Sälytä laite viileässä ja kuivassa paikassa COSTEudelta suojattuna.

8 - TEKNISET TIEDOT

• Katso taulukko seuraavalla sivulla.

CALDO RELAX	Tieto Symboli Arvo Yksikkö
Lämpötuottavuus
Nimellinen lämpöteho	Pnom	1,8 - 2,0 kW
Vähimmäislämmöntuotto (osoittava)	Pmin	0,9 kW
Suurin jatkuva lämpöntuotto	Pmax,c	2,0 kW
Apuvirran kulutus
Nimellisellä lämpöteholla	elmax	-	kW
Minimilämpöteholla	elmin	-	kW
Valmiustilassa	elsb	0	kW

Lämmöntuoton typpi / huoneen lämpötilan säätö	Kyllä	Ei
Yksivaiheinen lämmtuotto ilman huonelämpötilan säätöä	☐	✓
Kaksi tai useampi manuaalinen vaie ilman huonelämpötilan säätöä	☐	✓
Huonelämpötilan säätö mekaanisen termostaatin avulla	✓	☐
Elektroninen huonelämpötilan säätö ja päävittäinen ajastin	☐	✓
Elektroninen huonelämpötilan säätö ja vikoittainen ajastin	☐	✓
Muut ohjausvaihtoehdot
Huonelämpötilan säätö lASNÖlotunnistuksella	☐	✓
Huonelämpötilan säätö avoimien ikkunoiden tunnistuksella	☐	✓
Kaukosäätimellä varustettuna	☐	✓
Mukautualla käynnistyksen ohjauksella	☐	✓
Käytöaikarajoituksella	☐	✓
Mustalla pallolämpömittarilla	☐	✓

[e-mail]

Olimpia Splendid SpA Via Industriale 1/3, 25060 Cellatica, Brescia, Italy
