PACW212CO - Ilmastointilaite WHIRLPOOL - Ilmainen käyttöohje ja opas

Merkki	Whirlpool
Malli	PACW212CO
Tuotetyyppi	Siirrettävä monoblokki-ilmastointilaite
Kylmäaine	R290 (syttyvä) - enimmäistäyttö 0,3 kg
Sähkönsyöttö	220-240 V ~ 50 Hz, sulake 20 A
Jäähdytysteho	~ 12000 BTU/h (3,5 kW)
Lämmitysteho	Lämpöpumppu (sisäänrakennettu lämmitys)
Käyttötilat	Viileä, Kuiva, Tuuletin, Lämmitys
Erikoistoiminnot	6th Sense, Sleep, Ajastin, Around U, Silent, Swing

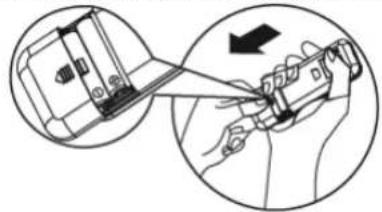

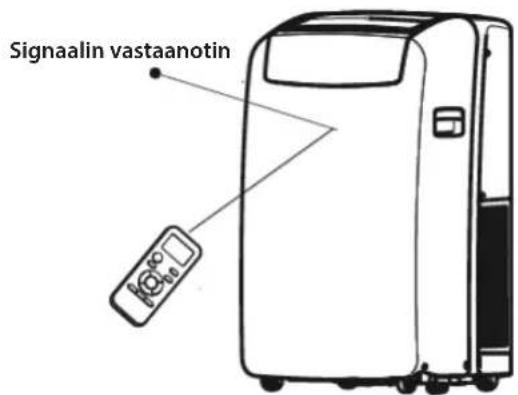

Kauko-ohjain	Kyllä, AAA-paristoilla (2x1,5V) - kantama 7 m
Näyttö	Digitaalinen näyttö lämpötilalla ja virhekoodeilla
Huolto	Ilmansuodattimen säännöllinen puhdistus (imurilla tai haalealla vedellä)
Tyhjennys	Manuaalinen tyhjennys tyhjennystulpilla (koodi E5 jos säiliö täynnä)

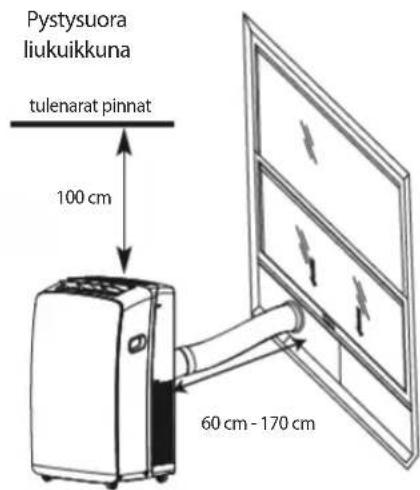

Asennus	Vaatii ikkunasarjan poistoletkulla (60-170 cm)
Tilavaatimukset	Pinta-ala > 14,5 m² ja korkeus > 2,2 m käyttöä ja säilytystä varten
Turvallisuus	Syttyvä kylmäaine; ammattilaisen asennus; irrota verkosta ennen huoltoa
Korjattavuus	Alkuperäisiä osia suositellaan; ota yhteys valtuutettuun huoltopalveluun

Usein kysytyt kysymykset - PACW212CO WHIRLPOOL

Mikä on näytöllä näkyvän virhekoodin E5 merkitys?

Koodi E5 tarkoittaa, että sisäinen vesisäiliö on täynnä. Sinun on tyhjennettävä vesi käyttöohjeessa kuvatun menettelyn mukaisesti (kohta Tyhjennys). Tyhjennyksen jälkeen laite toimii normaalisti.

Kuinka ilmastointilaitteen ilmansuodatin puhdistetaan?

Sammuta ja irrota laite verkosta. Avaa takana olevan suodatinpaneelin luukku, poista suodatin. Puhdista se imurilla tai pese haaleassa vedessä miedolla pesuaineella. Älä käytä astianpesukonetta tai kemiallisia pesuaineita. Kuivaa suodatin täysin ennen asettamista takaisin paikalleen.

Voinko käyttää jatkojohtoa tämän ilmastointilaitteen kanssa?

Ei, jatkojohtojen, moniliitäntöjen tai sovittimien käyttö on kielletty turvallisuussyistä. Kytke laite suoraan sopivaan maadoitettuun pistorasiaan (220-240 V / 50 Hz, sulake 20 A).

Kuinka kauan on odotettava ennen ilmastointilaitteen uudelleenkäynnistystä sammutuksen jälkeen?

Odota vähintään 3-5 minuuttia ennen uudelleenkäynnistystä. Kompressori tarvitsee tämän ajan vakaantuakseen. Liian nopea uudelleenkäynnistys voi laukaista sulakkeet.

Lämmittääkö ilmastointilaite?

Kyllä, tämä malli on lämpöpumppu ja voi lämmittää (Heat-tila). Lämmityksen toimintalämpötila on 7 °C - 27 °C.

Millaista kylmäainetta laite käyttää? Onko se vaarallinen?

Kylmäaine on R290 (propaani), syttyvä kaasu. Enimmäistäyttö on 0,3 kg. Laite on asennettava ja säilytettävä huoneessa, jonka pinta-ala on yli 14,5 m² ja korkeus yli 2,2 m. Noudata turvallisuusohjeita tulipaloriskin välttämiseksi.

Mitä tehdä, jos ilmastointilaite ei jäähdytä tarpeeksi?

Tarkista ensin, ettei suodatin ole likainen ja ettei ilman ulostulo ole tukossa. Varmista, että asetettu lämpötila on riittävän matala. Jos huone on erittäin suuri, laite saattaa olla alimitoitettu. Tarkista myös, että ovet ja ikkunat ovat kiinni.

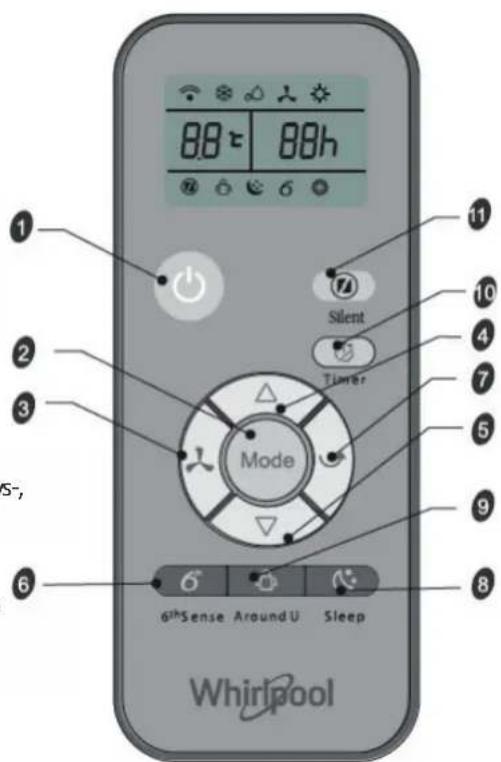

Kuinka 6th Sense -toimintoa käytetään?

Paina kaukosäätimen 6th Sense -painiketta. Laite säätää automaattisesti lämpötilaa ja tuulettimen nopeutta huoneen lämpötilan mukaan optimaalisen mukavuuden saavuttamiseksi.

Mistä voin ladata täydellisen käyttöohjeen?

Täydellinen käyttöohje on saatavilla sivustolla docs.whirlpool.eu. Voit myös skannata laitteessa olevan QR-koodin päästäksesi siihen.

Mitä tehdä, jos virhekoodi on muu kuin E5 (E1, E2, E3, E6, E7, EA)?

Nämä koodit ilmaisevat teknisen toimintahäiriön. Ota yhteys lähimpään valtuutettuun Whirlpool-huoltopalveluun. Älä yritä korjata laitetta itse.

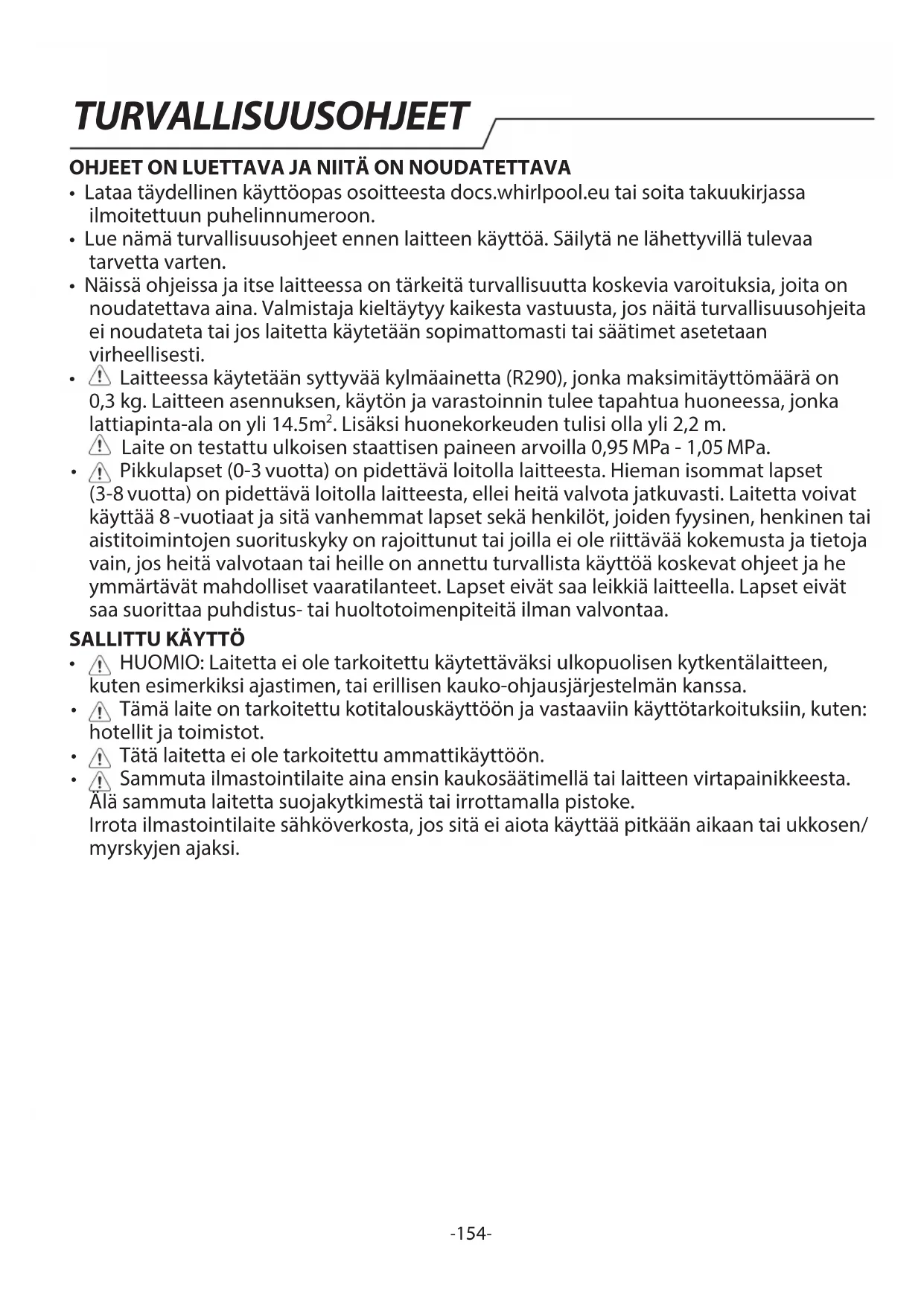

KÄYTTÖOHJE PACW212CO WHIRLPOOL

• Lataa taydellinen käytöopas osoitteesta docs.whirlpool.eu tai soita takuukirjassa ilmoitettuun puhelinnumeroon.
• Lue namä turvallisuusohjeet ennen laitteen käyttoa. Säilytä ne lahettyvillä tulevaararett varten.
• Näissä ohjeissa ja itse laitteessa on tärkeitä turvallisuutta koskevia varoituksia, joita on noudatettava aina. Valmistaja kieltäytyy kaikesta vastuusta, jos naitä turvallisuusohjeita ei noudateta tai jos laitetta käytetän sopimattomasti tai saätimet asetetaan virheellisesti.
• Laitteessa käytetään sytyvää kylmäainetta (R290), jonka maksimitäytömaärä on 0,3 kg. Laitteen asennuksen, käytön ja varastoinnin tulee tapahtua huoneessa, jonka lattiapinta-ala on yli 14.5m^2 . Lisäksi huonekorkeuden tulisi olla yli 2,2 m.
  Laite on testattu ulkoisen staattisen paineen arvoilla 0,95 MPa - 1,05 MPa.
  Pikkulapset (0-3 vuotta) on pidettäva loitolla laitteesta. Hieman isommat lapset (3-8 vuotta) on pidettäva loitolla laitteesta, ellei heita valvota jatkuvasti. Laitetta voivat käyttaa 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistitoimintojen suorituskyk on rajoittunut tai joilla ei ole riittävä kokemusta ja tietoja vain, jos heita valvotaan tai heille on annettu turvallista käyttoa koskevat ohjeet ja he ymmärvat mahdolliset vaaratilanteet. Lapset eivat saa leikkiä laitteella. Lapset eivat saa suorittaa puhdistus- tai huoltotoimenpiteitä ilman valvontaa.

SALLITTU KÄYTTÖ

HUOMIO: Laitetta ei ole tarkoitettu kaytettavaksi ulkopuolisen kytkentalaitteen, kuten esimeriksi ajastimen, tai erillisen kauko-ohjausjarjestelman kanssa.
Tämä laite on tarkoitetti kotitalouskayttoen ja vastaaviin kayttotarkoituksiin, kuten: hotellit ja toimistot.
Tata laitetta ei ole tarkoitetti ammattikayttoon.
- Sammuta ilmastointilaite aina ensin kaukosaätimellä tai laitteen virtapainikkeesta.
Alä sammuta laitetta suojakytkimestä tai irrottamalla pistoke.

Irrota ilmastointilaite sahkoverkosta, jos sitä ei aiota käyttaa pitkään aikaan tai ukkosen/ myrskyjen ajaksi.

TURVALLISUUSOHJEET

! Alä koskaan tuki ilmanpoistoaukkoa - loukkaantumisvaara. Pidä tuuletusaukot steettöminä.

ASENNUS

• Laitteen käsittely ja asennus edellyttävat kahta tai useampaa henkilöä - loukkaantumisvaara. Käytä suojakäsiniteitä pakkauksen avaamisen ja asennuksen yhteydessä - leikkautumisvaara.
  Asennus, mukaan lukien sahkokytkennat ja korjaukset, on annettava patevän asentajan tehtaviksi, ja ne on suoritettava kansallisten maaraysten mukaisesti. Alä korjaa tai vaihda mitään laitteen osaa ellei kayttöohjeessa nimenomaan nain kehoteta.

Pidä lapset loitolla asennuspaikasta. Kun olet purkanut laitteen pakkauksesta, varmista, etta laite ei ole vahingoittunut kuljetuksen aikana.

Jos ilmenee ongelmia, ota yhteys jalleenmyyjän tai lahimpaan huoltopisteeseen. Asennuksen jälkeen pakkausjätteet (muovi, styroksiosat, jne.) on sailytettäva lasten ulottumattomissa - tukehtumisvaara.

Laitteen on oltava irtikytkettynä kaikista kauko-ohjausjarjestelmistä ennen mihinkään asennustoimenpiteisiin ryhtymistä - sahköiskun vaara.

Varmista asennuksen aikana, etta laite ei vaurioita virtajohtoa - tulipalon tai sahköiskun vaara. Kytke laite paallee vasta kun asennus on valmis.

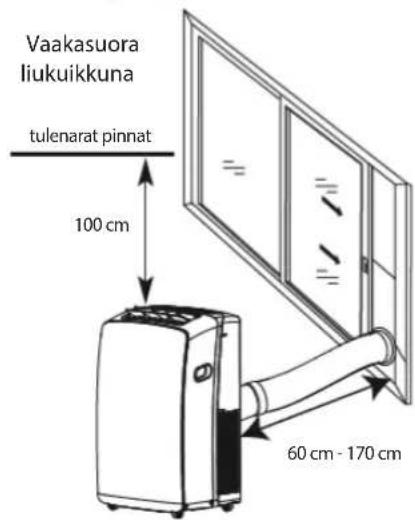

Taipuisan poistoletkun ansiosta ilmastointilaite voidaan sijoittaa 23^ - 67^ (60 cm - 170 cm) etaisyydelle ikkunasta tai ovesta. Lisalammittellva varustettua laitetta on pidettava vahintaan 100 cm:n etaisyydella tulenorasta pinnasta.

• Åfå käytä ilmastointilaitetta märissä tiloissa kuten kylpy- tai pyykkuoneessa.
• Irrota virtajohto pistokkesta ennen kuin siirät laitetta.

SAHHKOASIOITA KOSKEVAT VAROITUKSET

• Virransyötön tulee vastata ilmoitettua jannitettä ja laitteelle on oltava erityiset kytkennät. Johdon poikkipinta-alan tulee vastata vaatimuksia.
• Laite on voitava kytkeä irti sahköverkosta irrottamalla pistoke pistorasiasta. Laite on maadoitettava kansallisten, sahköturvallisuutta koskevien märäysten mukaisesti.
• On suositeltavaa käyttaa viiveellä toimivaa sulaketta tai suojakytkintä. Kaikki johdotukset on suoritettava paikallisten ja kansallisten sahköturvallisuutta koskevien märäysten mukaisesti; asennukset on suoritettava patevan asentajan toimesta.
• Ää käytä jatkojohtoja, jakorasioita tai adaptereita. Kun asennus on tehty, sahköosat eivat saa olla käytäjan ulottuvilla. Ää käytä laitetta kun olet markä tai kun olet paljain jaloin. Ää käytä tata laitetta, jos virtajohto tai pistoke on vahingoittunut, jos laite ei toimi kunnolla tai jos se on vaurioitunut tai pudonnut.
• Jos virtajohto on vahingoittunut, sen tilalle on vaihdettava toinen samanlainen. Sähköiskuvaaran vuoksi johdon saa vaihtaa valmistaja, sen huoltohenkilö tai vastaava patevä henkilö.
• Varmista turvallinen maadoitus ja se, etta maadoitusjohto on kytketty rakennuksen omaan, ammattilaisten asentamaan maadoitusjärkestelmään. Laitteeseen on kytkettä vähköinen vuotosuojauskytkin sekä kapasiteetiltaan riittävä lisäsuojakytkin. Suojakytkimessä on lisäksi oltava magneettinen lampölaukaisutoiminto, jolla taataan suojaus oikosulku- ja ylikuormitustilanteissa.

Malli 9K & 12K
Suojakytkimeltä vaadittava kapasiteetti 16A (Sulaketyppi:9k A+ HP,T3.15A/250VAC; Muut T5A/250VAC)

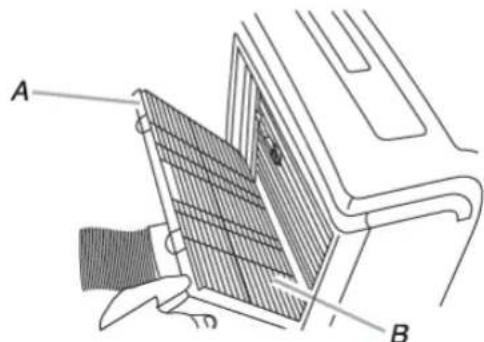

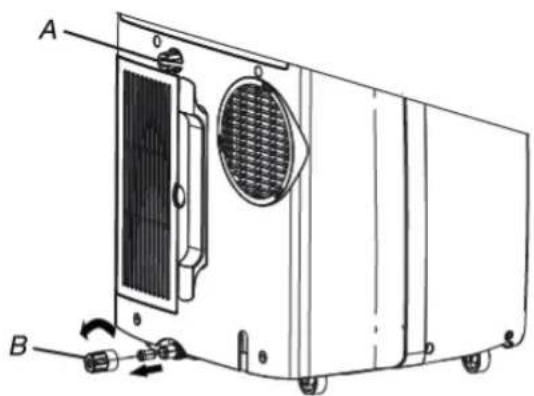

PUHDISTUS JA HUOLTO

VAROITUS: Varmista, etta laite on sammutetu ja sen virtakytkenta on katkaistu ennen kuin ryhdyt mihinkaan huoltotoimenpiteisiin; ala koskaan kayta puhdistamiseen hórypesuria - sahköiskun vaara.

PAKKAUSMATERIALIAALIEN HAVITTÄMINEN

• Pakkaus on valmistetu 100-prosenttisesti kierratettavastamateriaalista ja siina on kierratysmerkki . Pakkauksen osia ei saa heittaa roksiin vaan ne on havitettava paikallisten jatehuoltoviranaomaisen märäysten mukaisesti.

KODINKONEIDEN KÄYTÖSTÄPOISTO JA HAVITTÄMINEN

Tämä tuote on valmistetu kierrätettävistä tai uusiokäytöön soveltvista materiaialeista. Hävita laite paikallisten jätehuoltomäräysten mukaisesti. Lisatietoja sahkökäytöisten kodinkoneiden käsittelystä, materiaalin keräämisetä ja kierrätyksestä saat paikallisila viranomaisilta, jätehuolosta tai liikkeestä, josta laite on ostetu. Tämä laite on merkitty sahkoja elektroniikkalaiteromudirektivin 2012/19/EU (WEEE-direktivi) mukaisesti. Varmistamalla, etta tuote poistetaan käytostä asianmukaisesti, voidaan auttaa estämään ympäristö- ja terveyshaittoja.

Laitteessa tai sen mukana toimitetuissa käsikirjoissa oleva symboli tarkoittaa, etta laitetta ei saa käsitellä tavanomaisena yhdyskuntajätteenä, vaan se on toimitettava asianmukaiseen keräyspisteeseen sahkö- ja elektroniikkaosien kierratystä varten.

VAATIMUSTENMUKAIUSUVSVAKUUTUS

Kylmainekaasa on hermeettisesti tiiviissä suljetussa järjestelmässä (R290, GWP 3). Katso tarkemmat tiedot arvokilvestä.

Käytettyjen symbolien selitykset.

Caution, risk of fire	VAROITUS	Tämä symboli kerttoo, että laitteessa käytetään syttyvää kylmääinetta. Kylmääineen vuotaminen ja ulkoiselle sytymislähteelle altistuminen aiheuttavat tulipalon vaaran
	VARO	Tämä symboli tarkoittaa, että käyttoopaas on luettava huolellisesti
	VARO	Tämä symboli tarkoittaa, että huoltohenkilökunnan on käsitetävä laitetta asennusoppaan mukaisesti
	VARO	Tämä symboli tarkoittaa, että saatavilla on lisätietoja, kuten käytto- tai asennusopas

TURVAOHJEET ERITYISTA KYLMÄINETTA SISÄLTÄVÄN LAITTEEN HUOLTOA VARTEN

• Lataa taydellinen käyttoopas yksityiskohtaisia asennus-, huolto- ja korjaustietoja varten osoitteesta docs.whirlpool.eu.
• Älä käytä jäähdytysprossin nopeuttamiseen tai laitteen puhdistamiseen muita kuin valmistajan hyväksymiä keinoja.
• Laitetta tulee sailyttä paikassa, jossa on hyvä ilmanvaihto ja jossa huoneen koko vastaa toimintaa varten ilmoitettua huonepinta-alaa; jossa ei ole jatkuvasti toimivia sytytslähteita (kuten; avotulta, toimivia kaasulaitteita tai toimivia sähkölämmityslaitteita).
• Älä puhkaise tai polta. Huomaa, etta kylmaaineissa ei valttamattä ole mitään tuoksua.

Kaikkien jäähdytyspiirien parissa työskentelevien tai niitä avaavien henkilöiden tulee omistaa kyseisen teollisuudenan hyväksymän luvanantotahon antama voimassa oleva todistus, joka todistaa heidän patevyytensä kylmäaineiden turvalliseen käsittelyyn teollisuuden hyväksymän lupamenettelyn mukaisesti. Huollon saa suorittaa ainoastaan laitteen valmistajan ilmoittamalla ravalla. Patevän henkilösten apua vaativat huolto- ja korjaustoimenpiteet on suoritettava syttyvien kylmäaineiden asiantuntijan valvonnassa. Laitteen asennuksen, käytön ja säilytyksen tulee tapahtua huoneessa, Jonka lattiapinta-ala on yli 14.5m^2 .Putkistot on asennettava huoneessa,Jonka lattiapinta-ala on yli 14.5m^2 .Putkistojen asennus on suoritettava kansallisten, kaasua koskevien märäysten mukaisesti. Kylmäaineen enimmäismäärä on 0,3 kg. Kun puserrusliitoksia käytetaan sisätiloissa, puserrusosan on oltava tilanteeseen sovitetu.

1. Syttyviä kylmäaineita sisälävien varusteiden kuljettamisessa on noudatettava kuljetusmaäräyksiä.
2. Varusteiden merkinnässä on noudatettava paikallisia maäräyksiä.
3. Syttyviä kylmäineita sisälävien varusteiden havittäminen on suoritettava kansallisten märäysten mukaisesti.

TURVALLISUUSOHJEET

1. Varusteiden / laitteiden sailyttäminen on suoritettava valmistajan ohjeiden mukaisesti.
2. Pakatun (myymattomän) laitteen sailyttäminen on suunniteltava suojaamalla pakkaus siten, etta pakkauksessa olevaan laitteeseen kohdistuva mekaaninen vaurio ei johda kylmäainen vuotamiseen. Yhdessä sailytettävien laitepakkausten maksimimärän on oltava paikallisten maäräysten mukainen.
3. Tietoja huollosta.
   6-1 Alueen tarkastus
   Ennen syttyvia kylmaaineita sisaltavien järestelmien käsittelyyn ryhtymistä on turvallisuus tarkastettava siten, etta sytymisvaara saadaan mahdollisimman pieneksi. Jäähdytsjärestelmien korjausta varten on noudatettava seuraavia varotoimia ennen järestelmän käsittelyyn ryhtymistä.
   6-2 Työn suorittamistapa
   Työ on suoritettava valvotuissa olosuheissa, jotta vältytään syttyvän kaasun tai hóryrn paaseminen ilmaan työn suorittamisen aikana.
   6-3 Yleistä työalueesta
   Kaikille huoltohenkilokuntaan kuuluville sekä muille alueella työskenteleville on kerrottava suoritettavan työn laadusta. Työta ei saa suorittaa ahtaissa suljetuissa tiloissa.
   6-4 Kylmäineen etsiminen
   Alue on tarkastettava erityisellä kylmäainen tunnistuslaitteella ennen työtä sekä sen aikana, jotta teknikot olisivat turvassa syttymisvaarassa mahdollisesti olevalta ilmalta. Varmista, etta vuodonilmaisin soveltuu syttyvien kylmäaineiden tunnistamiseen, eli se ei saa aiheuttaakipinointia, sen tulee olla kunnolla suojattu tai muuten täysin turvallinen.
   6-5 Palonsammutin
   Jos ilmastointilaitteelle tai siiren kuuluville osille on suoritettava kuumatyostjä, on huolehdittava siita, etta lahettyvillà on palonsammutuslaite. Täytöalueen laheisyydessä on oltava kuivasammutin tai CO2-sammutin.
   6-6 Ei palonlähteitta
   Kukaan sytyvia kylmäineita sisaltvän tai sisaltaneen jäähdytysjärkestelmän putkitöiden parissa työskenteleva henkilo ei saa käyttaa syttymislähteita siten, etta seurauksena saattaa olla tulipalon tai rajähdyksen vaara.
   Kaikki mahdolliset syttymislähteet, mukaan lukien savukkeet, on pidettävi riittävän kaukana paikasta, jossa suoritetaan asennus-, korjaus-, siirto- tai havittamistoimenpiteita, joiden aikana syttyvää kylmaainetta saattaa mahdollisesti joutua ympäröivään tilaan. Ennen työhön ryhtymista laitteen ympärillä sijaitseva alue on tarkastettava sytymisvaaran tai palamisriskien varalta. "Tupakointi kielletty" -merkki on asetettava esiin.
   6-7 Alueen ilmanvaihto
   Varmista, etta alue ei ole suljettu tai etta sillä on riittävā ilmanvaihto ennen järkestelmänavaamista tai kuumatyöstöjen suorittamista. Ilmanvaihdon tulee jatkua niin kauan kuintyöskently kestä. Ilmanvaihto haih Duttaa turvallisesti ilmaan mahdollisesti pääseen kylmäainen ja johtaa sen mieluiten ulkoilmaan.

6-8 Jäähdytslaitteen tarkastukset

Jos sähkökomponentteja vaihdetaan, niiden on oltava tarkoitukseen sopivat ja vastattava annettuja tietoja. Valmistajan huollosta ja kunnossapidosta antamia ohjeita on noudatettava aina. Jos et ole varma, kysy valmistajan tekniseltä osastolta lisātietoja. Seuraavat tarkastukset koskevat syttyviä kylmäineita käytäviä laitteita:

• Kylmäainen tayttömaärä on suhteessa huonetilan kokoon, johon kylmäainetta sisälṭavat osat asennetaan;

• Puhalluslaitteet ja aukot toimivat oikein, eikä niissä ole esteita;

• Jos käytetaan epasuoraa jähdytyspiirä, toissijaisesta piirista on tarkastettava kylmaaine;

• Laitteen merkintöjen on oltava aina nakyvissä ja luettavassa kunnossa. Merkinnät ja symbolit, joita ei pystytä kunnolla lukemaan, on vaihdettava.

• Jäähdytysputket ja -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu millekään kylmäineita sisäläviä komponentteja syövytäville aineille, ellei naita komponentteja ole valmistetu materiaaleista, jotka itsessaankestävät syöpymista tai jotka on suojattu sopivalla ravallayopymista vastaan.

6-9 Sahkolaitteiden tarkastukset

Sähkökomponenttien korjauksiin ja huoltoihin kuuluvat aluksi suoritettavat turvatarkastukset sekä komponenttien tarkastukset. Jos loydetään vika, jolla saattaisi olla turvallisuutta koskevia vaikutuksia, ei piirin saa kytkeä sähkoä, ennen kuin tilanne on täysin korjattu. Jos vikaa ei voida korjata valittomästi, mutta toimenpiteita on tarpeen jatkaa, on tilanteeseen loydettävä sopiva valiaikainen ratkaisu. Tästa on ilmoitettava laitteen omistajalle, jotta kaikki osapuolet olisivat tietoisia asiasta. Aluksi suoritettaviin turvatarkastuksiin kuuluu että:

• Kondensaattorit tyhjennetaan: täm on tehtävā turvallisesti kipinämahdollisuuden estämiseksi.

• Tarkastaa, ettei mukana ole jannitteisiä sahköisiä componentteja ja etta johdotus on suojattu järjestelmän tayttamisen, palauttamisen ja puhdistamisen aikana;

• Maadoituspiirissä ei ole katkoja.

• Sinetöityjen componenttien korjaukset

Sinetöityjen componenttien korjaamisen aikana kaikki sähkövirta laitteeseen, jolle toimenpiteita suoritetaan, on katkaistava ennen minkään sinetöidyn sähkölaitteen irrottamista laitteesta huoltoa varten; tämän jälkeen jatkuvatoiminen vuodontunnistin on sijoitettava vaarallisimpaan kohtaan varoittamaan mahdollisesti vaarallisesta tilanteesta.

Erityistä huomiota on kiinnitettäva seuraaviin seikkoihin, jotta sahkokomponenttien suhteen voidaan toimia turvallisella tavalla. Kotelointia ei saa muuttaa siten, etta sillä on vaikutusta suojaustasoon. Tahan kuuluvat johtovauriot, liallinen kytkentäkohtien märä, alkuperäisista spesifikaatioista poikkeavat liittimet, tiivistevauirot, tiivistysholkkien värä asennus jne.

Varmista, etta järjestelmä on koottu turvallisesti. Varmista, etta tiivisteet tai tiivistemateriaalit eivat ole pilaantuneet niin, etta ne eivat ena Sovellu tarkoitukseen, eli estamaan syttyvien aineiden vuotoja. Varaosien on noudatettava valmistajan spesifikaatioita.

HUOMAA:

Silikonitiivisteaineen käytto saattaa heikentä eräden vuodonilmaisimien tehoa. ltsestaan turvallisia componentteja ei tarvitse eristä ennen kuin niiden parissa suoritetaan toimenpiteita.

8. Itsestaan turvallisten komponenttien korjaaminen

Alä kohdista mitään pysviä induktiivisia tai kapasitiviisia kuormituksia piirin varmistamatta, etta kaytettävåle laitteelle sallitu jännite ja virta eivät nain ylity. Itsestaan turvalliset komponentit ovat ainoita, joille voidaan suorittaa toimenpiteitä syttyvässä ilmatilassa.

Testauslaitteen arvojen tulee olla asianmukaiset. Komponentteja saa vaihtaa ainoastaan valmistajan ilmoittamiin komponentteihin. Muut osat saattavat syttyä kylmaaineen ilmaan vuotamisen seurauksena.

9. Kaapelointi

Varmista, etta kaapelointiin ei kohdistu kulumista, syopymista, liallista painetta, tärinä, teräviä reunoja tai muita Haitallisia ympäristöseikkoja. On myös otettava huomioon vanhenemisen tai kompressorien tai puhallinten kaltaisista lahhteä aiheutuvan jatkuvan tärinän vaikutus.

10. Syttyvien kylmaäineiden havaitseminen

Missaan tapauksessa ei mahdollisia syttymislihteita saa kayttä kylmaainevuotojen etsimiseen tai havaitsemiseen. Vuotolamppuja (tai mitaan muuta avoliekkia kayttavaa ilmaisinta) ei saa kayttä.

10. Vuodon tunnistustavat

Seuraavia vuodon tunnistustapoja pidetaan hyväksyttävinä syttyviä kylmaaineita sisältable järjestelmille:

• Elektronisia vuodonilmaisimia voidaan kayttä syttyvien kylmäaineiden havaitsemiseen, mutta niiden herkkyys ei ehka ole riittäva tai ne saattavat tarvita uudelleen kalibrointia (llmaisin on kalibroitava alueella, jolla ei esiyny kylmäineita.)
• Varmista, etta ilmaisin ei ole mahdollinen syttymislahde ja etta se soveltuu kyseiselle kylmäaineelle.
• Vuodonilmaisin kalibroidaan kaytettavän kylmäineen mukaan:asetetaan kylmäineen prosentuaalinen LFL-arvo ja vahvistetaan kaasun sopiva prosenttiarvo (maksimi 25%).
• Vuodonilmaisunesteet sopivat myös useimpien kylmäaineiden kanssa käytettäviksi, mutta klooria sisälävien puhdistusaineiden käyttoa on välttäva, sillä kloori saattaa reagoida kylmäaineen kanssa ja syövyttä kupariputkea.
• Jos epäillään vuotoa, kaikki avoliekit on vietävä pois / sammutettava.
• Jos lóytyy kylmäainevuoto, Jonka korjaamiseen tarvitaan juotostöitä, järjestelmästa on poistettava kylmäaine kokonaisuudessaan, tai se on eristettä vuodosta etäällä olevaan osaan (sulkuventtiileillä).

11. Poistaminen ja tyhjentäminen

• Kun jäähdytyspiiri avataan korjauksia varten tai mistä tahansa muusta syystä, on noudatettava vakiintuneita menettelytapoja. Joka tapauksessa on tärkeää noudattaa parhainta menettelytapaa, sillä syttyvyys on otettava jatkuvasti huomioon.

On noudatettava seuraavia menettelytapoja:

-Pointakylmaaine;

• Puhdista piiri inertillä kaasulla;
  -Tyhjennà;
• Puhdista inertillä kaasulla;
• Avaa piiri leikkaamalla tai juottamalla.

Täytetty kylmäaine kerätaan asianmukaisin talteenottosylintereihin. Järestelmä puhdistetaan OFN-aineella, jotta laitteessa olisi turvallista käyttaa syttyviä kylmäaineita.

TURVALLISUUSOHJEET

Saattaa olla tarpeen suorittaa tämä prosessi useita kertoja. Tahan tehtävään ei saa käyttaa paineilmaa tai happea. Puhdistaminen suoritetaan tāyttamällä, kunnes saavutetaan tyopaine, sitten tyhjentamällä ilmaan ja lopuksi luomalla tyhjiö. Tämä prosessi toistetaan kunnes järkestelmässa ei ole enää kylmäainetta. Kun lopullinen tāyttó suoritetaan, järkestelmä tyhjennetaan ilmanpaineeseen, jossa työ voidaan suorittaa. Tämä toimenpide on ehdottomar peellinenJos putkistoon suoritettava juostöitä. Varmista, että poistokohta tyhjiöpumpulle ei ole minkään mahdollisen sytymislähteen laheisyydessä, että OFN-järkestelmässa on tyhjiö ja että jatkuva ilmanvaihto toimii.

12. Täytötoimenpiteet

Tavanomaisten tayttötoimenpiteiden lisäksi on varmistettava, etta seuraavat vaatimukset taytvyät:

• Varmista, etta eri kylmaaineet eivat päase kontaminoitumaan tayttolaitteistoa käytettäessä.
• Letkujen ja putkien tulee olla mahdollisimman lyhyita, jotta niissä olisi mahdollisimman vahän kylmäainetta.
• Sylintereiden tulee olla ohjeiden mukaisessa oikeassa asennossa.
• Varmista, etta jäähdytysjärkestelmä on maadoitettu ennen kuin taytät sen kylmaaineella.
• Merkitse järjestelmä tayttamisen jälkeen (ellei sitä ole vielä tehty).
• Noudata erityista varovaisuutta, jotta jäahdytysjärkestelmää ei taytettäisi liikaa. Ennen järestelmän tayttämista on suoritettava OFN-painetestaus.

Järestelmä on testattava mahdollisten vuotojen varalta tayton lopuksi, ennen käyttoönottoa.

Seurantatesti on suoritettava ennen kuin paikalta poistutaan.

13. Käytösta poisto

Ennen tämän toimenpiteen suorittamista teknik on tutustuttava laitteeseen ja kaikkiin sen yksityiskohtiin. Kaikki kylmaäineet on otettava talteen turvallisesti. Ennen tehtävään ryhtymistä on otettava öljy- ja kylmaäinetesti, jos on tarpeen suorittaa aineiden analyysi ennen kyseisen kylmaäineen uudelleenkäyttoa. Ennen tehtävän ryhtymistä on varmistettava, etta sahkönsyöttö toimii.

a. Tutustu laitteistoon ja sen toimintaan.
b. Eristä järestelmä sahköisesti.
c. Ennen toimenpiteeseen ryhtymista varmista, etta:

• Saatavilla on tarvittaessa mekaanista käsittelylaitteistoa kylmaäinesylinterin käsittelyä varten;
• Kaikkia tarvittavia henkilönsuojaimia on käytettävissa ja niitta käytetaan oikein;
• Talteenottoprosessi tapahtuu patevän henkilön jatkuvan valvonnan alaisuudessa;
• Talteenottoon käytetty laitteisto ja sylinterit ovat sovellettavien märäyksien mukaisia.

d. Suorita kylmäainejärestelmän alaspumppaus, jos mahdollista.

e. Jos tyhjiötä ei ole mahdollista luoda, järjestä kokoomaputki, jotta kylmäaine saadaan pois järjestelmän eri osista.
f. Varmista, etta sylinteri on punnittu ennen talteenottoon ryhtymistä.
g. Käynistä talteenottokoneisto ja toimi ohjeiden mukaisesti.
h. Älä täytä sylinterejä liikaa. (Ei yli 80% nestetilavuudesta).
i. Alä ylitä edes hetkellisesti sylinterin maksimityöpainetta.
j. Kun sylinterit on taytety oikein ja prosessi viety paatokseen, varmista, etta sylinterit ja

laitteet poistetaan paikalta nopeasti ja etta kaikki laitteiston eristysventtiilit on suljettu. k. Talteenotettua kylmaainetta ei saa tayttä toiseen jäähdytysjarjestelmaän ellei sitä ole puhdistetu ja tarkastetu.

14. Merkinnat

Laite on varustettava merkinnällä, etta se on otetu pois käytösta ja tyhjennetty kylmäaineesta. Merkintaan on lisattäva paivämärä ja allekirjoitus. Varmista, etta laitteessa on merkinnät sen sisälämästä syttyvästa kylmäaineesta.

15. Talteenotto

Kun järestelmästä poistetaan kylmäaine joko huollon tai käytöstäpoiston suorittamista varten, on varmistettava, etta kaikki kylmäaineet otetaan talteen turvallisesti. Siirtäessä i kylmäainetta sylintereihin varmista, etta käytät vain oikeanlaisia kylmäainen talteenottosylintereita. Varmista, etta saatavilla on koko järestelman tāytömaärän riittäva märä sylintereita. Kaikkien käytettävien sylinterien tulee soveltua talteenotettvalle kylmäaineelle ja ne on merkittävä kyseistä kylmäainetta varten (esim. erityiset sylinterit kylmäaineen talteenottoa varten). Sylintereissä on oltau hyväkuntoiset paineenalennusventtiilit ja niihin liittyvä sulkuventtiilit. Tyhjät talteenottosylinterit on alipaineistettava ja jähdytettävä ennen talteenottoa, mikäli mahdollista. Talteenottolaitteston on oltau hyvässä kunnossa ja ohjeilla varustetu: sen tulee soveltua sytyvien kylmäaineiden talteenottamiseen. Lisäksi on käytettävissä olta vala kalibroitu, hyväkuntoinen punnituskone. Letkuisa tulee olla vuodottomat liitoskohdat ja niiden tulee olla hyväkuntoiset. Ennen talteenottokoneen käyttoa on varmistettava, etta se on hyvässä kunnossa, sen kunnossapito on suoritettu oikein ja etta kaikki sihen liittyvä sähkökomponentit on eristetty siten, ettei kylmäainevuoto aiheuta syttymista. Kysy valmistajalta epaselvissa tapauksissa. Talteenotettu kylmäaine palautetaan kylmäainetoimittajalle asianmukaisessa talteenottosylinterissä ja asianmukaisella jätteenkuljetusasiakirjalla varustettuna. Älä sekoita kylmäaineita talteenottoyksiköissä aläkä erityisesti sylintereissä. Jos poistetaan kompressoreita tai kompressoriöljja, varmista, etta ne on tyhjennetty hyväksytävällesalosolle, jotta varmistettaisiin, etta sytyvää kylmäainetta ei jää voiteluaineeseen. Tyhjennysprossesi on suoritettava ennen kuin kompressori palautetaan toimittajille. Kompressorin runkoa voidaan lämmitäa vain sähköisesti prosessinenopeuttamiseksi. Öljyn tyhjentäminen järestelmästä on suoritettava turvallisesti. Kun ilmastointilaitetta siirretäan tai sijoitetaan uudelleen, kännny kokeneiden huoltoteknikkojen puoleen yksikon irrottamisen ja uudelleen asentamisen suorittamista varten. Älä sijoita mitään sähkötuotteita tai taloustavaraa sisä- tai ulkyksön alapuolelle. Yksikostä tippuva lauhde saattaa kistella niitta vahingoittaen tavaroitisai tai aiheittaen niihin toimintahäririöta. Pida tuuletsaukot esteettöminä. Laitetta tulee sailyttä paikassa, jossa on hyvä ilmanvaihto ja jossa huoneen koko vastaa toiminta a varten ilmoitettua huonepinta-alaa. Laitetta tulee sailyttä tilassa, jossa ei ole jatkuvasti toimivia avoliekkejä (esimerkiki kaasua käyttrviä laitteita) ja sytymislähteita (esimerkiki toimivia sähkölammittimi). Uudelleen käytettäviä mekaanisia liittimiä ja puserrusliitoksia ei sallita.

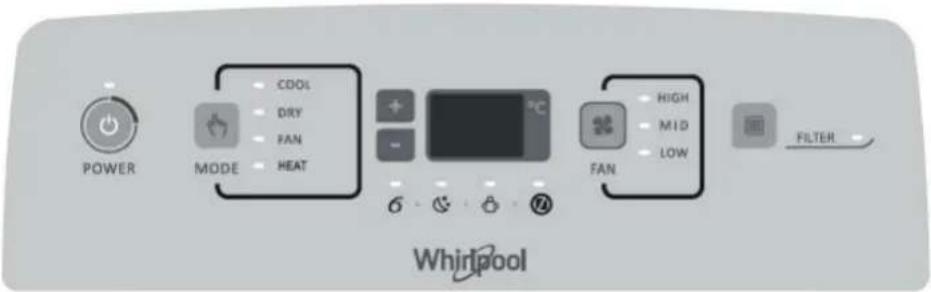

Aloita ilmastointilaitteesi kayttäminen

POWER

1. Käynnistä tai sammuta laitteen toiminta painamalla virtapainiketta.

2. Paina toimintopainiketta ja valitse toiminnoksi viilennys, kuivaus, puhallus tai lammitys.

3. Aseta haluttu lampotila painamalla lampotilan saatopainiketta.

4. Valitse haluamasti puhallinnopeus painamalla FAN-painiketta; tilat ovat järestyksessä korkea, keskitaso tai matala.

FAN

Suodattimen palautus

1. Kun suodattimen palautuksen valo sytty, irrota ilmansuodatin, puhdista se ja laita se paikalleen. Katso "Ilmansuodattimen puhdistaminen".
2. Ilmansuodattimen vaihdon jälkeen paina FILTER-painikkeesta.

HUOMAA: Suodattimen merkkivalo syttyy puhaltimen 360 kayttotunnin jalkeen. Se palaa 180 tuntia tai kunnes FILTER-painiketta painetaan. 180 tunnin kuluttua se sammuu automaattisesti.

TÄRKEAHUOMAUTUS:

• Kun ilmastointilaite käynnistetään ensimmaista kertaa verkkovirtaan kytkemisen jälleen, se toimii 6th Sense -tilassa.
• Ilmastointilaitteen näytöllä nikyy asetuslampötila.
  Vain odotustilassa näytöllä nikyy ympäristön lampötila.
• Kun tilaa vaihdetaan ilmastointilaitteen käydessä, kompressori pysahtyy 3 - 5 minuutiki ennen uudelleen käynnistymista. Jos jotakin painiketta painetaan tänä aikana, kompressori ei käynnisty uudelleen toisten 3 - 5 minuutin aikana.
• Viilennys- ja kuivaustilassa kompressori ja lauhduttimen puhallin pysahtyvat, kun huoneen lampotila saavuttaa asetetun lampotilan
• Vain puhallin -tilassa El ole mahdollista asettaa lampötilaa.
• Lämmitystä El ole kaytettävissä vain viilennys -ilmastointilaitteessa.
• Alla olevat toimintatilat voi asettaa vain kaukosaatimella.

• Sähkökatkoksen sattuessa ilmastointilaite toimii virran palattua viimeksi asetetuilla asetuksilla.
• Jos yksikköä käytetään UNLIKELY VERY HUMIDITY (ERITTTÄN KOSTEASSA) ympäristössa, vesi kerätään yksikon sisällä olevaan säliöön. Ilmastointilaite pysähtyy kun vesisäiliö on taynnä ja näytöön tulee koodi "E5", joka ilmoittaa, että sisäastia on tyhjennettäva. Laitteen takana on muoviputki, siirä laite turvalliseen paikkaan ja laske muoviputki alas veden tyhjennystä varten.

Laita paristot kaukosäätimeen

1. Käytä tappia ja paina pariston kansi varovaisesti alas ja työnnä nuolen suuntaan poistamista varten, kuvassa näytetyllä ravalla.
2. Laita koteloon 2 AAA-paristoa (1,5V). Varmista, etta "+" ja "-" napaisuudet on sjoitettu oikein.
3. Sulje kaukosaatimen paristotilan kansi.

Kaukosaatimen esiatukset

Aina kun kaukosaatimeen vaihetaan paristot, kaukosaadin esiasettuu lampopumpputilaan. Lampopumpun kaukosaatimellao voi ohjata myos vain viilennys -laitemalleja. Kaukosaadin toimii enintaan 7 metrin etaisyydella ilmastointilaitteesta.

Kaukosaatimen käytö laitteen ohjaamiseen

Laitetta ohjataan osoittamalla kaukosaatimellasisatiloissa olevan yksikon vastaanottolaitetta, jottavoidaan varmistaa vastaanottoherkyys.
- Kun kaukosaatimesti laheteten viesti, symboli vilkkuu 1 sekunnin ajan. Laite antaa animerkin viestin saadessaan.

Huomaa: noudata ilmastointilaitteen käytöön tarkoitetun kukosätimen mukana toimitettuja ohjeita.

Painikkeiden toiminnan kuvaus

1.ONOFF-PAINIKE

Laite käynnistyy ja/tai pysahtyy painamalla tātā painiketta.

2.MODE-PAINIKE(ToIMINTO)

Käytetään toiminnon valitsemiseen.

3. FAN PAINIKE (PUHALTIMEN)

Käytetän puhaltimen nopeuden valitsemiseen järjestykssaa: auto, korkea, keskitasatoi matala.

4-5. TEMPERATURE PAINIKE (LAMPOTILAPAINIKE)

Käytetään huoneen lampötilan valitsemiseen. Käytetään sekä ajustuilassa etta reaaliaikaisen kallon ajan asettamiseen.

Kännistäa tai pysayttä 6th Sense -tilan, jossa lampötila ja tuulettimen nopeus märittyvat automaattisesti huonelampötilan perusteella.

7.SWING-PAINIKE

Pysayttai tai kaynnistaa saleikon vaakasuoran saadon ja asettaa halutun ilmavirran suunnan (ylos/alias).

8.SLEEP-PAINIKE(UNITILA)

1) Lyhyt painallus asettaa tai keskeyttta unilatoinmnon. Unitila voidaan asettaa vilennys, lammitys- tai kuivaustilassa, ja se tekee nukkumisymparistostasi miellyttavamman. 2) Pitka painallus: 3 sekunnin painallus sytyttta tai sammuttaa nayton valon.

9. AROUND U-PAINIKE

Aloiittaai tai keskeyttäa Around U -toiminnon. Tastā painikkeesta painamalla kaukosäadin valitttäa sitä ymparöivän huonelampotilan sisätilan yksikolle, ja laite alkaa toimia tämän lampotilan perusteella, jotta suntisit olosi miellyttavammäksi.

10.TIMER-PAINIKE(AJASTIN)

Käytetän ajastimen toiminnan asettamiseen tai peruuttamiseen.
Käytetän ajastimen toiminnan asettamiseen pois pälta tai tilan peruuttamiseen.

11.SILENT-PAINIKE(HILJAINENTOIMINTA)

Aolittaa tai keskeyttä hiljaisen toiminnan. Silent-painikeesta yksikkö alkaa toimia matalalla melutasolla, mikä saa aikaan miellyttävän huoneilmapiirin. Huomaa: Aärimmäisssä ilmasto-oloissa on mahdollsta huomata väliaikainen livä melutason nousu, joka johtuu tarpeesta saavuttaa nopeasti miellyttävä lampötila.

Kaukosaatimen nayton symbolit

Viilennyksen merkkivalo

Puhaltimen automaattinen nopeus

6 6th Sense-merkkivalo Signaat lahetys

Kuivauksen merkkivalo

Puhaltimen korkea nopeus Puhaltimen keskitason nopeus

Sleep -merkkivalo (uni)

BBh Asetetun ajastimen näytto

Vain puhallin-merkkivalo

Puhaltimen keskitason nopeus

Around U -merkkivalo

BB Asetetun lampotilan naytto

Lammityksen merkkivalo

Silent-merkkivalo (hiljainen toiminta)

Ilmastointilaitteen tyhjentäminen

(Kiinnitä tyhjennysletku lammitystilassa tai yksikkö lopettaa toiminnan saavutettuaan varoitustason.)

1. Sammuta ilmastointilaite painamalla virtapainiketta.
2. Irrota ilmastointilaitteen pistoke tai katkaise virta.
3. Siirra laite varovaisesti ja vakaasti tyhjennyspaikalle tai ulos paaastaaksesi veden pois. Alä liikuta yksikköä ennen kuin se on täysin tyhjä vedestä.
4. Poista toinen tyhjennystulppa ja tyhjennä vesi kokonaan.
5. Irrota paatyhjennysletku sen kiinnikkeesta. Irrota tyhjennysletkun tulppa paatyhjennysletkun päasta ja tyhjenna vesi kokonaan.

HUOMAA: Jos ilmastointilaite varastoidaan kayton jälkeen, katso kohta "Varastroiminen kayton jälkeen".

1. Aseta tyhjennysletkun tulppa ja toinen tyhjennystulppa takaisin paikalleen.
2. Kiinnitta paatyhjennysletku sen kiinnikkeeseen.
3. Sijoita ilmastointilaite paikalleen.
4. Työnnä ilmastointilaitteen pistoke pistorasiaan tai kytke virta.
5. Kännistä ilmastointilaite painamalla virtapainiketta.

Ilmansuodattimen puhdistaminen

1. Sammuta ilmastointilaite painamalla virtapainiketta.
2. Avaa ilmastointilaitteen takapuolella oleva suodatinpaneelin luukku ja irrota se.
3. Irrota ilmansuodatin suodatinpaneelin luukusta.
4. Puhdistasuodatin polynimurilla.Jos uodatin on hyvin likainen, pese se lampimassa vedessamiedollapeusuaineella.

HUOMAA: Älä pese suodatinta astianpesukoneessa tai käytä kemiallisia puhdistusaineita.

1. Anna suodattimen kuivaa ilmassa ennen sen asentamista takaisin, jotta voidaan taata suurin teho.
2. Kiinnitä ilmansuodatin takaisin suodatipaneelin luukkuun.
3. Aseta suodatinpaneelin luukku paikalleen.
4. Kännista ilmastointilaite painamalla virtapainiketta.

Ulkopuolen puhdistaminen

1. Irrota ilmastointilaitteen pistoke tai katkaise virta.
2. Poista ilmansuodatin ja puhdista se erikseen. Katso "Ilmansuodattimen puhdistaminen".
3. Pyyhi ilmansuodattimen ulkopinta pehmeallä, kostealla liinalla.
4. Työnnä ilmastointilaitteen pistoke pistorasiaan tai kytke virta.
5. Kännista ilmastointilaite painamalla virtapainiketta.

A. Toinen tyhjennystulppa
B. Tyhjennysletkun tulppa

A. Suodatinpaneelin luukku
B. Ilmansuodatin

rastoinen kayton jälkeen

1. Tyhjenna vesi (katso "llmastointilaitteen tyhjentäminen")
2. Käytä ilmastointilaitetta vain puhallin -tilassa noin 12 tunnin ajan sen kuivaamiseksi.
3. Kytke ilmastointilaite irti sahkoverkosta.
4. Irrota joustava poistoletku ja varastoi ilmastointilaitteen kanssa puhtaassa, kuivassa tilassa. Katso Asennusohjeet.
5. Irrrota ikkunasarja ja sailytä se ilmastointilaitteen kanssa puhtaassa, kuivassa tilassa. Katso Asennusohjeet.
6. Poista suodatin ja puhdista se. Katso "llmansuodattimen puhdistaminen".
7. Puhdista ilmastointilaitteen ulkopinta. Katso Ulkopuolen puhdistaminen.
8. Asenna suodatin takaisin paikalleen.
9. Poista kaukosoätimestä paristot ja varastoi ilmastointilaitteen kanssa puhtaassa, kuivassa tilassa.

Paristojen havittäminen

Luonnonvarojen säästämiseksi ja uusiokäytön edistämiseksi erottele paristot muusta jatteestä ja kierrata ne paikallisen, ilmaisen lajittelujärjestelmän kautta.

Tyokalut ja osat

Kerä vaaditut tyokalut ja osat ennen kuin aloitat asentamisen. Lue ohjeet, jotka on toimitetu lueteltujen tyokaljen mukana ja noudata niitta.

1. Tarvittavat tyokalut

Ristipääruuvitalta
Saha
- Akkuporakone ja 1/8'' terä
Sakset
Lyijykynä

1. Toimitetut osat

Yhtio toimittaa vain yhden sarjan yksittäisen tilan ilmastointilaitteen asentamista varten. Katso Yksittäisen tilan ilmastointilaitteen asentaminen.

Paikan vaatimukset

HUOMAUTUKSIA:

• Taipuisan poistoletkun ansiosta ilmastointilaite voidaan sijoittaa 231/2'' - 67'' (60 cm - 170 cm) etaisyydelle ikkunasta tai ovesta. Lisalammittimellva varustettua laitetta on pidettava vahintaan 100 cm:n etaisyydella tulenorasta pinnasta. Laitteen asentamisen, kayton ja varastoinnin tulee tapahtua huoneessa,jonka lattiapinta-ala on yli 14.5m^2 ja huonekorkeus yli 2,2 m. Yksittaisen tilan ilmastointilaitteet on suunniteltu tilan osa-alueiden lisaviilentamiseen.
  Oikean ilmanvaihdon takaamiseksiipida vaadittu etaisyys paluuilman ulostulosta seinään tai muihin esteisiin, eli vahintaa n 23 1/2" (60 cm).
• Alä tuki ilman ulostuloa.
• Maadoitettuun pistorasian on oltava helppo pääsy.

Sähkövaatimukset

Yksittäisen tilan ilmastointilaite tulee kytkea maadoitettuun pistorasiaan 220-240V / 50Hz, sulake 20A.
- On suositeltavaa käyttaa viiveellä toimivaa sulaketta tai virrankatkaisinta.
Kaikkien johdotusten on oltava paikallisten ja kansallisten sahkoturvallisuusmaaraysten mukaiset ja asentajan oltava pateva sahkoaesentaja.Jos sinulla on kysyttaa,ota yhteyttapatevaan sahkoaesentajaan.

Virtajohdon käytäminen:

Laita virtajohdon pistoke maadoitettuun pistorasiaan.

HUOMAUTUKSIA:

Vioittunutta virtajohtoa ei saa korjata, vaan se on korvattava uudella tuotteen valmistajalta hankitulla virtajohdolla.
Viilennyksen kayttolampotila 21^ - 35^ Lammityksen kayttolampotila 7^ - 27^

Lisātietajo asennuksesta on ladattavissa osoitteesta: docs.whirlpool.eu

A. Taipuisa poistoletku

B. Ikkunan poistoaukon sovitin
C. Ulompi liukuosa
D. Sadesuoja
E. Sisempi liukuosa

Toiminnassa ilmenevat ongelmat johtuvat usein vahapatöisista seikoista; tutustu seuraavaan taulukkoon ennen kuin otat yhteyttä huoltoon. Nain voit säästä aikaa ja tarpeettomia kuluja.

Vika Selvitys
Ilmastointilaite ei toimi·	Virtajohtoa ei ole kytketty pistorasiaan. Kytke se maadoitettuun pistorasiaan. Katso Sähkövaatimukset. · Kodin sulake on palanut tai suojakytkin lauennut. Vaihda sulake tai palauta suojakytkin. Katso Sähkövaatimukset. · Virtapainiketta ei ole painenlu. Paina virtapainiketta. · Paikallissessa verkossa on katkos. Odota, että virta palaa. · On käytetty kapasiteetiltaan väränkokoista viiveeäl laukeavaa sulaketta tai suojakytkintä. Vaihda oikeanlainen viiveellä laukeava sulake tai suojakytkin. Katso Sähkövaatimukset.
Ilmastointilaite polttaa sulakkeet tai laukaisee suojakytkimet	· Samassa piirissä on liian monta laitetta. Kytke irti tai siirra laitteita, jotka jakavat saman pirirn. · Yrität käynistää ilmastointilaiteen liian pian sen smuttamisen jälkeen. Odota ainakin 3 minuuttia laitteen smuttamisen jälkeen ennen kuin yrität käynistää sen uudelleen. · Olet vaihtan toimintoa. Odota ainakin 3 minuuttia laitteen smuttamisen jälkeen ennen kuin yrität käynistää sen uudelleen.
Ilmastointilaite näytträtoimivan liikaa	· Onko ovi tai ikkuna auki? Pidä ovet ja ikkunat kiinn. · Viilennystilassa: Ilmastointilaite on tãydessä tilassa tai tilassa on lämmitäviä laitteita. Käytä ilmanpoistopuhaltimia ruoanlaiton tai peseytmisen aikana ja välta lmpöä tuottavien laitteiden käytämistää päävän kuumimpien suntien aikana. Yksittäisen tilan ilmastointilaiteet on suunnilteu tilan osa-alueiden lisävilentämiseen. Vilennettävän tilan koosta riippuen voi olla mahdollista, että tarvitaan tehokkaampi ilmastointilaite. · Lämmitystilassa: ilmastointilaite on hyvin villeässä tilassa. Yksittäisen tilan ilmastointilaiteet on suunnilteu tilan osa-alueiden lisälammittämiseen. Lämmitettävän tilan koosta riippuen voi olla mahdollista, että tarvitaan tehokkaampi ilmastointilaite.
Ilmastointilaite toimii vain lyhyen aikaa, mutta tila ei ole vileä tai lammin	· Asetetu lampötila on lähellä huoneen lampötilaa. Laske tai nosta asetettua lampötilaa. Katso Toimintatavan kuvaus.
Virhekooodin näyttrö· Jos	yksikössä näyy virhekooodi E5, vesiastia on tãynnä ja vesi tãyty tyhjentä, katso "Ilmastointilaiteen tyhjentäminen". Tyhjentämisen jälkeen laitetta voi käytträ. · Jos yksikössä näyy virhekooodi El/E2/E3/E6/E7/EA, ota yhteyttä asiakspalveluun.
Ilmastointilaite toimii, mutta se ei vilennä/ lammitä	· Suodatin on likainen tai roskien tukkima. Puhdista suodatin. · Ilman ulostulo on sukossa. Puhdista ilman ulostulo. · Asetuslampötila ei ole sopiva. Viilennystilasa: asetettu lampötila on liian korkea. Laske asetettua lampötilaa. Lämmitystilasa: asetettu lampötila on liian matala. Nosta asetettua lampötilaa
Ilmastointilaite käynistyy ja pysähtyy liian usein	· Ilmastointilaiteen koko ei vastaa huoneen kokoa. Tarkasta ilmastointilaiteen viilennys-/ lämmityskapasiteetti. Yksittäisen tan ilmastointilaiteet on suunnilteu tilan osa-alueiden lisälammittämiseen/-vilentämiseen. · Suodatin on likainen tai roskien tukkima. Puhdista suodatin. · Viilennystilassa huoneessa on liikaa lmpöä tai koscutta (ruoanlaitto avoimissa astioissa, suihku, jne.). Käytä puhallinta lämmon ja kossteuden poistamisen tilata. Koeta olla käyttämättä lmpöä tuottavia laitteita päävän kuumimpien suntien aikana. Lämmitystilassa ympäristön lampötila on liian korkea. Älä käytä ilmastointilaitetta kun ympäristön lampötila on liian korkea. · Säleiköt ovat sukossa. Asenna ilmastointilaite paikkaan, jossa verhot, ikkunaluukut, huonekalut tms. eivät peitä säleikköjä. · Ulkolampötila on alle 18°C. Älä yritä käytträ lmalstointilaitetta viilennystilassa kun ulkolampötila on alle 18°C.

Huomaa: Jos ongelmia esintyy edelleen, sammuta laite ja irrota virtakytkentä. Ota sitten yhteyttä lahimpään valtuutettuun Whirlpool- huoltolikkeeseen. Älä yritä liikuttaa, korjata, purkaa tai muokata laitetta itse.

HUOLTOPALVELU

Ennen kuin otat yhteyttä asiakspalveluun:

1. Yritä ratkaista ongelma itse kohdan "Vianetsintä" neuvojen avulla.
2. Kytke laite pois toiminnasta ja uudelleen toimintaan ja tarkista, onko hairio poistunut.

Jos häiriö ei poistu edellä kuvattujen ohjeiden avulla, ota yhteys asiakaspalveluun.

Anna seuraavat tiedot:
- lyhyt Häiröän kuvaus
- ilmastointilaitteen tarkka malli
- huoltokoodi (numero, joka on sijoitettu sisäyksikön sivussa tai pohjassa olevaan huoltotarraan, sanan Service alle).
- Huoltokoodi on merkitty myöts takuukorttiin
- taydellinen osoitteesi,
- puhelinnumerosi.

Jos laite tarvitsee korjausta, ota yhteys asiakaspalveluun (nain varmistat alkuperäisten varaosien kayton ja asianmukaisen korjauksen). Tassayhteydessa on esitettäva alkuperäinen kuitti.

Ellei naita oheita noudateta, laitteen turvallius ja laatu voivat vaarantua.

SERVICE

0000 000 0000

Huomaa: Jos haluat laitteesi taydellisen käyttooppaan, lataa se verkkosivustolta, alla olevasta linkista: docs. whirlpool.eu QR-koodia käyttaen

Whirlpool EMEA

Via Pisacane 1

20016 PERO (MI) ITALY

ΣHMANTIKO, ΔIABA ΣTE KAI THPEITE

• KaTeβáσTE to πλήρες εγχειρίδιο έθηγιών aπό την στοσελίδa docs.whirlpool.eu ng KaλέσTE tov αριθμό που Ανοδεικυεται στο βιβλιαράκι εγγύŋος.
• Pniv xpnoiopoioioe Tn ouokeu, diaaote auTEc Tc odnyiec yia tvv aoopaia. DuλaTe Tc odnyiec oE kovtivo oneio yia eAlovtiKn avapopá.
  Autec oI obnyiec kai n ouokeu n peiaaubavouv onmavtke c poeiooioeic oxetik a Tnv aoopaia, tC oIOIE c npEi va tnpEITE o K aOe npTwn. O kataoekuaotnc 6ev fepei kaia eUovn yia tn m npnon autwv twv odnyiw aopaaia,c,yia akatalnnxpon TNC ouoku n c naivthetaaouevn puthetaionTwv xepiotnpivw.
  H ouokevun xpnoiooie i uφλekto yuktkó μeoo (R290), n μéyiotn noootnta φoptwμévou yuktkou μeou εiva 0,3kg. H ouokevn πpεπi va εykataotaθεi, va λεitoupyεi kai va anoθηκuεutai σε δωμátiο με επiφáveia daπéδou μεyaλúτepn aπo 14.5m². O χρoc πpεπi va éxει uψoc μεyaλúτepo aπo 2,2 m.
  Houokun npéneiaeEyxetai eEeWtepikn otatikn nieon 0,95 MPa - 1,05 MPa.
  Ta nolu miKpa naIdia (0-3 8twv) npEe va diatnpouvtai paia aio tn ouokeu. Ta miKpa naIdia (3-8 8twv) npEe va diatnpouvtai paia aio tn ouokeu, EKToc eav unapxie ouvexnc eitnpnon. Ta naIdia 8oKTw 8twv kai npw kaTheta, kai ta atopua e iomegaevc oomegaatikec, aoTnnpiakec, h diavontiKec, ikavotntec, n eAeis n epiia c kai yywoanc mOpouv va xpnoiopoioouov tn ouokun movo eav eipovtai n exouv dothei odnyiec oxetika e Tnv aoqaln xpon Touc kai efoov katavoov touc oxetikooc kivduvouc. Ta naIdia anayopeueiai va naiOuvmuoc. O kaapiooc kai n ouvtnpnon ano tov xpnoTn dev npEe va ekTeauvtai ano piaia xwpic eitnpnon.

ENITPENOMENXPHsH

IPOsOXH: H ouokun dev npoopiEtal va xpnoiopoiaetai eow evoc eWTEPIKou diakotn, onwec evacxpoovodaikontnc, n eow exwpiotou ouotmaotc tlambdaeipioou.
Autn n ouokcun npoopi etai yia xpnon oE oikiakec kai napoouc eapauoyec, onwc .x_· 0e Eevodoxia kai ypaepia.
Autn n ouokeuun dev npoopiEeai yia enayyEmuatikxpon.
Anevepyoioite naVTo kaiataotko aTo tnExeiptnpio n To Koupi Tpoopodooiaoc otov nivaKa Tou npoiovtoC npota.

Mn xpoioioite tova aovaaiaokoTnpoosiac pueaatoC npaBATE TO qic yia va to aevpyoioiOeTE.

Anouvdeote to klaiaotik o ano tnv tropoosoa pueatoac av npeneva napaive axpnoiointo yia eya lo xpviko diaotma n kat a tn diapkeia kataiyidac/ kepauvou.

OΔHΓIEΣ ΓIA THN AΣΦAΛEIA

Méon taxtnta aevmuotnpa

A Ev8εIη Around U
