NÁVOD NA OBSLUHU PACW212CO WHIRLPOOL

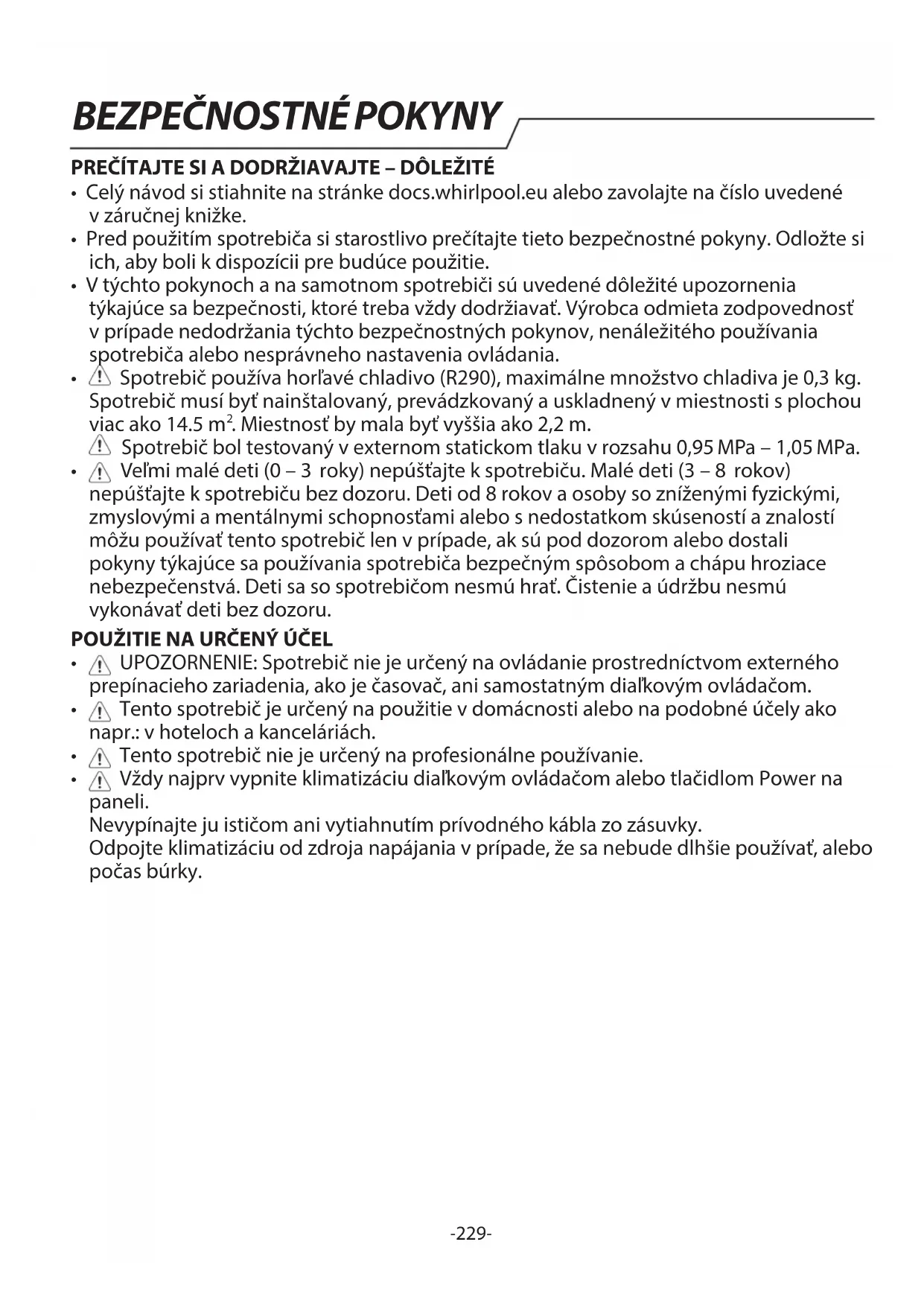

• Vtýchto pokynoch ana samotnom spotrebiči sú uvedené dôležité upozornenia týkajúce sa bezpečnosti, ktoré treba vždy dodržiavať. Výrobca odmieta zodpovednosť vprípade nedodržania týchto bezpečnostných pokynov, nenáležitého používania spotrebiča alebo nesprávneho nastavenia ovládania.

Spotrebič používa horľavé chladivo (R290), maximálne množstvo chladiva je 0,3 kg. Spotrebič musí byť nainštalovaný, prevádzkovaný auskladnený vmiestnosti splochou viac ako 14.5 m

. Miestnosť by mala byť vyššia ako 2,2 m. Spotrebič bol testovaný vexternom statickom tlaku vrozsahu 0,95 MPa – 1,05 MPa.

Veľmi malé deti (0–3 roky) nepúšťajte kspotrebiču. Malé deti (3 – 8 rokov) nepúšťajte kspotrebiču bez dozoru. Deti od 8 rokov aosoby so zníženými fyzickými, zmyslovými amentálnymi schopnosťami alebo snedostatkom skúseností aznalostí môžu používať tento spotrebič len vprípade, ak sú pod dozorom alebo dostali pokyny týkajúce sa používania spotrebiča bezpečným spôsobom achápu hroziace nebezpečenstvá. Deti sa so spotrebičom nesmú hrať. Čistenie aúdržbu nesmú vykonávať deti bez dozoru.

UPOZORNENIE: Spotrebič nie je určený na ovládanie prostredníctvom externého prepínacieho zariadenia, ako je časovač, ani samostatným diaľkovým ovládačom.

Tento spotrebič je určený na použitie vdomácnosti alebo na podobné účely ako napr.: vhoteloch akanceláriách.

Tento spotrebič nie je určený na profesionálne používanie.

Vždy najprv vypnite klimatizáciu diaľkovým ovládačom alebo tlačidlom Power na paneli. Nevypínajte ju ističom ani vytiahnutím prívodného kábla zo zásuvky. Odpojte klimatizáciu od zdroja napájania vprípade, že sa nebude dlhšie používať, alebo počas búrky.-230-

So spotrebičom musia manipulovať ainštalovať ho minimálne dve osoby – riziko zranenia. Pri vybaľovaní ainštalovaní používajte ochranné rukavice – riziko porezania.

Inštaláciu, vrátane elektrického zapojenia, ataktiež opravy musí vykonávať kvalifikovaný technik podľa národných predpisov pre domovú elektroinštaláciu. Nikdy neopravujte ani nevymieňajte žiadnu časť spotrebiča, ak to nie je uvedené vnávode na používanie. Nepúšťajte deti kmiestu inštalácie. Po vybalení spotrebiča sa uistite, že sa počas prepravy nepoškodil. Vprípade problémov sa obráťte na predajcu alebo popredajný servis. Po inštalácii treba odpad zbalenia (plasty, kusy polystyrénu apod.) uložiť mimo dosahu detí – nebezpečenstvo udusenia. Pred vykonávaním inštalačných prác musíte spotrebič odpojiť od akéhokoľvek diaľkového elektrického napájania – nebezpečenstvo zásahu elektrickým prúdom. Počas inštalácie dávajte pozor, aby ste spotrebičom nepoškodili napájací kábel – nebezpečenstvo požiaru alebo zásahu elektrickým prúdom. Spotrebič zapnite až po úplnom dokončení inštalácie. Pružná odtoková hadica umožňuje umiestniť klimatizáciu 60 cm až 170 cm od okna alebo dverí. Spotrebič sprídavným ohrievačom musí byť vo vzdialenosti minimálne 100 cm od horľavého povrchu.-231-

• Klimatizáciu neprevádzkujte vo vlhkej miestnosti, ako je kúpeľňa alebo prádelňa.

Napájanie musí mať menovité napätie so špeciálnou sústavou obvodov pre spotrebič. Priemer napájacieho kábla musí zodpovedať požiadavkám.

Spotrebič sa musí dať odpojiť od elektrickej siete vytiahnutím zástrčky. Spotrebič musí byť uzemnený vsúlade snárodnými normami pre bezpečnosť elektrických zariadení.

Odporúča sa použiť poistku sčasovým oneskorením alebo istič sčasovým oneskorením. Všetka elektroinštalácia musí byť vsúlade snárodnými predpismi pre elektroinštalácie amusí ju nainštalovať kvalifikovaný elektrikár.

Nepoužívajte predlžovacie káble, rozdvojky ani adaptéry. Po inštalácii spotrebiča nesmú byť jeho elektrické časti prístupné používateľom. Nepoužívajte spotrebič, keď ste mokrí alebo naboso. Spotrebič neuvádzajte do činnosti, ak je poškodený napájací kábel alebo zástrčka, ak nepracuje správne, ak je poškodený alebo ak spadol.

Zaistite bezpečné uzemnenie aaby napojenie uzemňovacieho vodiča na špeciálny uzemňovací systém budovy nainštalovali odborníci. Spotrebič musí byť vybavený ochranným spínačom úniku elektrického prúdu apomocným ističom sdostatočnou kapacitou. Istič musí mať aj funkciu magnetického spínača atermospínača, aby bola zabezpečená ochrana pre prípad skratu apreťaženia. Konfigurácia 9K & 12K Požadovaná kapacita ističa 16 A (Typ poistky: 9k A+ HP,T3.15A/250VAC; iné,T5A/250VAC)

POZOR! Pred vykonávaním údržby dbajte, aby bol spotrebič vypnutý alebo odpojený od elektrického napájania; nikdy nepoužívajte zariadenie na čistenie parou – nebezpečenstvo zásahu elektrickým prúdom.

LIKVIDÁCIA OBALOVÝCH MATERIÁLOV

• Obalové materiály sa môžu na 100% recyklovať asú označené symbolom recyklácie . Rôzne časti obalu likvidujte zodpovedne, vplnom súlade splatnými miestnymi predpismi olikvidácii odpadov.

LIKVIDÁCIA DOMÁCICH SPOTREBIČOV

• Tento spotrebič je vyrobený zrecyklovateľných aznovu použiteľných materiálov. Zlikvidujte ho vsúlade smiestnymi predpismi olikvidácii odpadov. Podrobnejšie informácie ozaobchádzaní, obnove arecyklácii domácich spotrebičov dostanete na miestnom úrade, vzberných surovinách alebo vobchode, kde ste spotrebič kúpili. - Tento spotrebič je označený vsúlade sEurópskou smernicou olikvidácii elektrických aelektronických zariadení 2012/19/ES (OEEZ). Zabezpečením správnej likvidácie výrobku pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie aľudské zdravie. Symbol na spotrebiči alebo na sprievodných dokumentoch znamená, že stýmto výrobkom sa nesmie zaobchádzať ako sdomovým odpadom, ale treba ho odovzdať vzbernom stredisku pre elektrické aelektronické zariadenia.

Vysvetlenie symbolov zobrazených na jednotke. VAROVANIE Tento symbol znamená, že spotrebič používa horľavé chladivo. Ak chladivo uniká aje vystavené vonkajšiemu zdroju zapálenia, vzniká riziko požiaru UPOZORNENIE Tento symbol označuje, že je potrebné pozorne si prečítať návod na obsluhu UPOZORNENIE Tento symbol označuje, že servisní pracovníci musia zaobchádzať so zariadením podľa návodu na inštaláciu UPOZORNENIE Tento symbol ukazuje, že sú kdispozícii informácie, ako je návod na obsluhu alebo návod na inštaláciu BEZPEČNOSTNÉ POKYNY PRE SERVIS SPOTREBIČA SO ŠPECIÁLNYM CHLADIVOM

• Kompletný návod spodrobnými pokynmi pre inštaláciu, servis, údržbu aopravu si môžete stiahnuť na stránke docs.whirlpool.eu.

Na urýchlenie procesu odmrazovania alebo na čistenie nepoužívajte žiadne prostriedky okrem tých, ktoré odporúča výrobca.

Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnosti zodpovedá ploche miestnosti určenej pre prevádzku; bez nepretržite pracujúcich zdrojov vznietenia (ako sú otvorené plamene, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač).

Neprepichujte ani nespaľujte. Nezabúdajte, že chladivo môže byť bez zápachu. Osoba, ktorá pracuje na chladiacom okruhu alebo otvára chladiaci okruh, by mala mať aktuálne platné osvedčenie vydané akreditovaným kontrolným orgánom, ktoré potvrdzuje jej kvalifikáciu na bezpečnú manipuláciu schladivami vsúlade suznanými špecifikáciami odvetvia. Servisné práce smú byť vykonávané iba podľa odporúčaní výrobcu zariadenia.. Údržba aopravy, ktoré vyžadujú pomoc iného skúseného pracovníka, musia byť vykonané pod dozorom osoby kvalifikovanej na používanie horľavých chladív. Spotrebič musí byť inštalovaný, prevádzkovaný askladovaný vmiestnosti splochou väčšou ako 14.5 m

. Inštalácia potrubia sa vykoná vmiestnosti splochou väčšou ako 14.5 m

. Potrubie musí spĺňať národné predpisy týkajúce sa plynu. Maximálne množstvo chladiacej náplne je 0,3 kg. Keď sa obrubové spoje používajú opakovane, obrubová časť musí byť urobená nanovo.

1. Preprava zariadenia, ktoré obsahuje horľavé chladivá, musí prebiehať vsúlade

spredpismi pre prepravu.

2. Označovanie zariadenia značkami musí spĺňať požiadavky miestnych predpisov.

3. Likvidácia zariadenia, vktorom sa používajú horľavé chladivá, musí byť vsúlade

4. Zariadenia/spotrebiče by sa mali skladovať podľa pokynov výrobcu.

5. Skladovanie zabaleného (nepredaného) zariadenia v ochrannom skladovacím obale

by mal byť zostrojený tak, že mechanické poškodenie zariadenia vobale nespôsobí únik chladiacej náplne. Maximálny počet kusov zariadenia, ktoré možno skladovať spolu, sa určuje podľa miestnych predpisov.

6. Informácie oservise.

6-1 Kontroly priestoru Pred začiatkom práce na systéme, ktorý obsahuje horľavé chladivo, je potrebné vykonať bezpečnostné kontroly, aby sa minimalizovalo riziko vznietenia. Pri opravách chladiaceho systému je pred vykonávaním prác na systéme potrebné urobiť nasledujúce preventívne opatrenia. 6-2 Pracovný postup Práce sa budú vykonávať podľa kontrolovaného postupu, aby sa minimalizovalo riziko prítomnosti horľavého plynu alebo výparov pri vykonávaní prác. 6-3 Celkový pracovný priestor Všetci pracovníci údržby aostatní, ktorí pracujú vokolí, musia byť informovaní ocharaktere vykonávaných prác. Vyhýbajte sa práci vobmedzených priestoroch. 6-4 Kontrola prítomnosti chladiva Oblasť sa musí kontrolovať vhodným detektorom chladiva pred prácou ipočas nej, aby si technici boli vedomí potenciálne výbušnej atmosféry. Dbajte, aby zariadenie na detekciu únikov bolo vhodné pre použitie shorľavými chladivami, t.j., aby neiskrilo abolo správne utesnené alebo aby bolo iskrovo bezpečné. 6-5 Prítomnosť hasiaceho zariadenia Ak sa na chladiacom zariadení alebo súvisiacich častiach majú vykonávať práce za horúca, musí byť poruke hasiaci prístroj. Voblasti plnenia musíte mať práškový alebo penový hasiaci prístroj sCO2 . 6-6 Žiadne zdroje vznietenia Žiadna osoba vykonávajúca práce vsúvislosti schladiacim systémom, pri ktorých dochádza kotvoreniu potrubia, ktoré obsahuje alebo obsahovalo horľavé chladivo, nesmie používať zdroje vznietenia takým spôsobom, ktorý by viedol kriziku vzniku požiaru alebo výbuchu. Všetky možné zdroje vznietenia vrátane fajčenia cigariet by mali byť vdostatočnej vzdialenosti od miesta inštalácie, opráv, odstraňovania alikvidácie, počas ktorých by horľavé chladivo mohlo uniknúť do okolitého priestoru. Pre vykonávaním prác treba okolie zariadenia skontrolovať, aby sa vylúčili riziká vzniku požiaru avznietenia. Je potrebné umiestniť tam upozornenia „Fajčiť zakázané!“. 6-7 Vetraná oblasť Pred vniknutím do systému alebo vykonávaním prác za horúca dbajte, aby bola oblasť otvorená ale primerane vetraná. Vetranie je nutné počas celej doby vykonávania prác. Vetranie by malo bezpečne rozptýliť uvoľnené chladivo, najlepšie von do vzduchu.-234-

6-8 Kontroly chladiaceho zariadenia Vymieňané elektrické komponenty musia byť vhodné na daný účel apodľa správnych špecifikácií. Za každých okolností treba dodržiavať pokyny výrobcu pre údržbu aservis. Vprípade pochybností sa obráťte opomoc na technické oddelenie výrobcu. Pre inštalácie shorľavým chladivom sú potrebné nasledujúce kontroly: – aktuálne množstvo náplne je podľa veľkosti miestnosti, vktorej sú nainštalované časti obsahujúce chladivo; – vetracia mechanika avýstupné otvory pracujú správne anie sú zablokované; – ak sa používa nepriamy chladiaci okruh, treba skontrolovať, či vdruhotnom okruhu nie je chladivo; – označenie zariadenia musí byť stále viditeľné ačitateľné; nečitateľné označenia anápisy musia byť opravené. – Chladiace potrubie alebo komponenty sú nainštalované vpolohe, kde nie je pravdepodobné, že by boli vystavené látkam, ktoré by mohli spôsobiť koróziu komponentov obsahujúcich chladivo, pokiaľ tieto komponenty nie sú vyrobené zmateriálov odolných voči korózii alebo vhodne chránené pred koróziou. 6-9 Kontroly elektrických zariadení Vrámci opravy aúdržby elektrických komponentov sa musia vykonať úvodné bezpečnostné kontroly adodržiavať postupy kontroly komponentov. Ak sa zistí chyba, ktorá by mohla ohroziť bezpečnosť, potom do obvodu nesmie byť pripojený prívod elektriny, kým sa chyba uspokojivo neodstráni. Ak chybu nemožno odstrániť okamžite, ale je potrebné vprevádzke pokračovať, treba použiť vhodné dočasné riešenie. Musí sa to nahlásiť majiteľovi zariadenia, aby boli informované všetky strany. Úvodné bezpečnostné kontroly budú zahŕňať: – kontrolu, či sú kondenzátory vybité: treba to urobiť bezpečným spôsobom, aby sa zabránilo iskreniu; – kontrolu, či elektrické komponenty nie sú pod prúdom avodiče pri napĺňaní, regenerácii alebo čistení systému nie sú odhalené; – kontrolu, či je trvalé uzemnenie.

7. Opravy utesnených komponentov

Počas opravy utesnených komponentov musia byť všetky prívody elektriny do zariadenia, na ktorom sa pracuje, odpojené pred odstránením uzavretého elektrického prívodu od zariadenia počas servisných prác, potom je potrebné umiestniť trvale fungujúcu formu detekcie úniku na najkritickejšie miesto, aby upozornila na potenciálne nebezpečnú situáciu. Zvláštnu pozornosť treba venovať nasledujúcim bodom, aby pri práci na tiež elektrických komponentoch puzdro nebolo zmenené tak, že to ovplyvní úroveň ochrany. To zahŕňa poškodenie káblov, nadmerný počet pripojení, svorky, ktoré nie sú podľa pôvodnej špecifikácie, poškodenie tesnení, nesprávne nasadenie priechodiek apod. Dbajte, aby bolo zariadenie pripevnené bezpečne. Dbajte, aby tesnenia alebo tesniaci materiál neboli opotrebované, takže by už neslúžili svojmu účelu anezabránili úniku horľavej atmosféry. Náhradné diely musia byť vsúlade so špecifikáciami výrobcu. POZNÁMKA: Použitie silikónového tmelu môže znižovať účinnosť niektorých typov zariadení na detekciu únikov. Iskrovo bezpečné komponenty nemusia byť izolované predtým, než sa na nich pracuje.

Nevystavujte okruh indukčnej alebo kapacitnej záťaži, kým sa nepresvedčíte, že neprekročí napätie aprúd povolené pre používané zariadenie. Iskrovo bezpečné komponenty sú jediné typy, sktorými možno pracovať vprítomnosti horľavej atmosféry, keď sú pod prúdom. Skúšobný prístroj musí mať správne hodnoty. Komponenty nahrádzajte iba súčiastkami podľa špecifikácií výrobcu. Iné súčiastky by mohli spôsobiť vznietenie chladiacej atmosféry zúniku.

Skontrolujte, či káble nie sú opotrebované, skorodované, vystavené nadmernému tlaku, vibráciám, ostrým hranám alebo iným nepriaznivým vplyvom prostredia. Kontroly musia brať do úvahy aj účinky starnutia alebo nepretržitých vibrácií zo zdrojov, ako sú kompresory alebo ventilátory.

10. Detekcia horľavých chladív

Pri hľadaní alebo detekcii únikov sa za žiadnych okolností nesmú používať potenciálne zdroje vznietenia. Halidový detektor (alebo iný detektor sotvoreným plameňom) sa nesmie používať.

10. Metódy detekcie úniku

Pre systémy obsahujúce horľavé chladivá sa považujú za prijateľné nasledujúce metódy detekcie úniku: – Na detekciu horľavých chladív sa musia používať elektronické detektory úniku, ale citlivosť nemusí byť adekvátna, alebo môže byť potrebné ich prekalibrovať (detekčné zariadenie sa musí kalibrovať voblasti bez chladiva). – Dbajte, aby detektor nebol potenciálnym zdrojom vznietenia abol vhodný na použité chladivo. – Zariadenie na detekciu úniku musí byť nastavené na percento maximálnej povolenej koncentrácie (LFL) chladiva amusí byť kalibrované na použité chladivo apotvrdené príslušné percentuálne množstvo plynu (maximálne 25 %). – Kvapaliny na detekciu úniku sú vhodné aj na použitie sväčšinou chladív, ale treba sa vyhnúť použitiu saponátov obsahujúcich chlór, pretože chlór môže reagovať schladivom askorodovať medené potrubie. – Vprípade podozrenia zúniku je potrebné odstrániť/zahasiť všetky otvorené plamene. – Ak sa zistí únik chladiva, pri ktorom je potrebné spájkovanie, všetko chladivo sa musí zo systému regenerovať alebo izolovať (pomocou uzatváracích ventilov) včasti systému, ktorá je vzdialená od úniku.

11. Odstránenie aodvzdušnenie

– Pred vniknutím do chladiaceho okruhu za účelom opráv alebo na akékoľvek iné účely sa musia použiť konvenčné postupy. Je však dôležité dodržiavať zvyčajnú prax, pretože treba brať do úvahy horľavosť. Je potrebné dodržiavať nasledujúci postup: – Odstráňte chladivo. – Vyčistite okruh inertným plynom. – Odvzdušnite. – Znovu vyčistite inertným plynom. – Otvorte okruh prerezaním alebo spájkovaním. Náplň chladiva sa regeneruje vsprávnych regeneračných nádobách. Systém sa prepláchne-236-

OFN, aby bol spotrebič bezpečný vzhľadom na horľavé chladivá. Tento proces možno bude potrebné opakovať niekoľkokrát. Na túto úlohu sa nesmie používať stlačený vzduch ani kyslík. Vyčistenie sa dosiahne prerušením napĺňania, až sa dosiahne pracovný tlak, potom vypustením do atmosféry anapokon vákuovaním. Tento postup sa musí opakovať, až vsystéme nezostane žiadne chladivo. Po použití poslednej náplne musí byť systém vypustený na atmosférický tlak, aby sa na ňom mohlo pracovať. Ak sa má na potrubí vykonávať spájkovanie, táto operácia je absolútne nevyhnutná. Dbajte, aby výstupný otvor vákuového čerpadla nebol vblízkosti zdrojov vznietenia avsystéme sOFN bolo vákuum aaby bolo kdispozícii nepretržité vetranie.

Okrem konvenčných postupov plnenia treba dodržiavať nasledovné požiadavky: – Dbajte, aby pri použití plniaceho zariadenia nedošlo ku kontaminácii odlišnými chladivami. – Hadice aprípojky musia byť čo najkratšie, aby sa minimalizovalo množstvo chladiva, ktoré je vnich. – Nádoby musia byť uložené vsprávnej polohe podľa pokynov. – Dbajte, aby bol chladiaci systém pred napĺňaním najprv uzemnený. – Po skončení napĺňania systém označte (ak ešte nie je označený). – Treba si mimoriadne dávať pozor, aby nedošlo kpreplneniu systému. Pred opätovný naplnením systému ho treba podrobiť tlakovej skúške sOFN. Skúška tesnosti systému sa vykoná po skončení napĺňania ale pred spustením. Doplňujúca skúška tesnosti sa vykoná pred opustením pracoviska.

13. Vyradenie zprevádzky

Pred vykonaním tohto postupu musí byť technik dôkladne oboznámený so zariadením avšetkými jeho detailami. Odporúča sa, aby všetky chladivá boli regenerované bezpečne. Pred vykonaním tejto úlohy treba odobrať vzorku oleja achladiva pre prípad, že by bola potrebná analýza pred opätovným použitím regenerovaného chladiva. Je dôležité, aby bolo pred spustením úlohy kdispozícii elektrické napájanie. a. Musíte sa zoznámiť so zariadením ajeho prevádzkou. b. Systém elektricky izolujte. c. Predtým, než začnete postup, dbajte, aby: – ste mali kdispozícii mechanické manipulačné vybavenie, ak je potrebné pre manipuláciu snádobami schladivom; – ste mali kdispozícii všetky osobné ochranné prostriedky apoužívali ich správne; – na proces regenerácie dohliadala kompetentná osoba; – regeneračné vybavenie anádoby zodpovedali príslušným normám. d. Ak je to možné, vypumpujte chladiaci systém. e. Ak vákuovanie nie je možné, urobte zberné potrubie, aby bolo možné odstrániť chladivo zrôznych častí systému. f. Dbajte, aby boli nádoby pred regeneráciou na váhe. g. Spustite regeneračný stroj aobsluhujte ho podľa pokynov výrobcu. h. Nádoby neprepĺňajte. (Tekutá náplň nie je viac ako 80 % objemu).

i. Neprekračujte maximálny pracovný tlak nádoby, ani len dočasne.

j. Keď sú nádoby naplnené správne aproces je ukončený, dbajte, aby nádoby azariadenie-237-

boli bezodkladne zmiesta odstránené avšetky uzatváracie ventily na zariadenie zavreté. k. Regenerované chladivo sa nesmie napĺňať do iného chladiaceho systému, pokiaľ nie je vyčistené askontrolované.

Zariadenie musí byť označené suvedením, že bolo vyradené zprevádzky achladivo zneho bolo vypustené. Na označení musí byť uvedený dátum apodpis. Dbajte, aby nálepky na zariadení uvádzali, že zariadenie obsahuje horľavé chladivo.

Pri odstraňovaní chladiva zo systému, či už pri servisných prácach alebo vyradení zprevádzky, sa odporúčajú bezpečné postupy pre odstránenie všetkých chladív. Pri prekladaní chladiva do nádob sa uistite, aby boli použité správne nádoby na regeneráciu chladiva . Dbajte, aby ste mali kdispozícii správny počet nádob, do ktorých sa vmestí náplň zcelého systému. Všetky nádoby, ktoré sa použijú, sú určené pre regenerované chladivo aoznačené pre toto chladivo (t. j. špeciálne nádoby na regeneráciu chladiva). Nádoby musia byť vybavené pretlakovým ventilom asúvisiacimi uzatváracími ventilmi vdobrom prevádzkovom stave. Pred regeneráciou sú prázdne regeneračné nádoby vákuované apodľa možnosti vychladené. Regeneračné zariadenie musí byť vdobrom prevádzkovom stave vsúlade spokynmi ktomuto zariadeniu avhodné na regeneráciu horľavých chladív. Okrem toho musia byť kdispozícii kalibrované váhy vdobrom prevádzkovom stave. Hadice musia byť vybavené tesniacimi odpájateľnými spojkami avdobrom stave. Pred použitím regeneračného stroja skontrolujte, či je vuspokojivom prevádzkovom stave, bol správne udržiavaný a súvisiace elektrické komponenty sú utesnené, aby sa predišlo vznieteniu vprípade uvoľnenia chladiva. Vprípade pochybností sa poraďte svýrobcom. Regenerované chladivo sa vrátiť dodávateľovi chladiva vsprávnom regeneračnom valci avybavené označením Prevoz odpadu. Nemiešajte chladivá vregeneračných jednotkách, hlavne nie vo valcoch. Ak sa majú odstrániť kompresory alebo kompresorové oleje, dbajte, aby boli odvzdušnené na prijateľnú úroveň, aby vmazive nezostalo horľavé chladivo. Proces odvzdušnenia sa vykoná pred vrátením kompresora dodávateľom. Na zrýchlenie tohto procesu sa použije iba elektrické ohrievanie telesa kompresora. Po vypustení oleja zo systému pracujte bezpečne. Pri sťahovaní alebo premiestňovaní klimatizácie sa poraďte so skúsenými servisnými technikmi, ako jednotku odpojiť aznova nainštalovať. Pod internú ani externú jednotku neumiestňujte nijaké iné elektrické zariadenia ani vybavenie domácnosti. Kvapkajúci kondenzát by ich mohol zamočiť, aspôsobiť tak škodu na vašom majetku alebo poruchu. Dbajte, aby vetracie otvory neboli zablokované. Spotrebič musí byť skladovaný na dobre vetranom priestranstve, kde veľkosť miestnosti zodpovedá ploche miestnosti určenej pre prevádzku. Spotrebič musí byť skladovaný vmiestnosti, kde sa nepretržite nepracuje sotvoreným plameňom (napríklad pustený plynový spotrebič) azdrojmi vznietenia (napríklad pustený elektrický ohrievač). Opakovane použiteľné mechanické spojky aobrubové spoje nie sú dovolené.-238- Používateľské rozhranie Začnite používať klimatizáciu

1. Stlačením tlačidla POWER spustíte alebo

zastavíte činnosť spotrebiča.

2. Stlačením tlačidla MODE vyberiete

prevádzkový režim vporadí chladenie, vysušovanie, ventilátor alebo kúrenie.

4. Stlačením tlačidla FAN zvolíte želanú rýchlosť

ventilátora vporadí vysoká, stredná alebo nízka. Vynulovanie filtra

1. Keď svieti kontrolka vynulovania filtra,

vyberte, vyčistite avráťte na miesto vzduchový filter. Pozrite si časť Čistenie vzduchového filtra.

2. Po vrátení vzduchového filtra na miesto

stlačte auvoľnite tlačidlo FILTER. POZNÁMKA: Po 360 hodinách prevádzky ventilátora sa kontrolka filtra rozsvieti. Zostane svietiť 180 hodín alebo až kým nestlačíte tlačidlo FILTER. Po 180 hodinách sa automaticky vypne. DÔLEŽITÉ UPOZORNENIE:

• Keď sa klimatizácia zapne po prvý raz po pripojení kzdroju napájania, bude pracovať vrežime 6th Sense.

• Displej klimatizácie zobrazuje nastavenú teplotu. Iba vpohotovostnom režime displej ukazuje okolitú teplotu.

• Keď sa počas prevádzky menia režimy, kompresor sa pred reštartovaním na 3 až 5 minút zastaví. Ak počas tohto času stlačíte nejaké tlačidlo, kompresor sa nespustí ďalších 3 až 5 minút.

• Vrežimoch Chladenie aVysušovanie sa kompresor aventilátor kondenzátora zastavia, keď teplota vmiestnosti dosiahne nastavenú hodnotu

• Vrežime Fan Only (Iba ventilátor) teplotu NEMOŽNO nastaviť.

• Vklimatizácii, ktorá má iba chladenie, nie je možné nastaviť kúrenie.

• Nižšie uvedené režimy možno nastaviť iba diaľkovým ovládačom.

• Vprípade výpadku prúdu po obnovení dodávky prúdu bude klimatizácia pracovať podľa predchádzajúcich nastavení.

• Ak jednotka pracuje vNEZVYČAJNE VLHKOM PROSTREDÍ, vnádrži vnútri jednotky sa bude zhromažďovať voda. Keď bude nádrž na vodu plná, klimatizácia sa zastaví ana displeji sa zobrazí „E5“, čo znamená, že máte vyprázdniť vnútornú nádrž. Na zadnej strane spotrebiča je plastová rúrka, preložte spotrebič na bezpečné miesto, sklopte plastovú trubicu, aby voda mohla vytiecť.-239- Diaľkový ovládač Vložte do diaľkového ovládača baterky

1. Zastrčte špendlík ajemne potlačte na kryt batérie

apotlačte ho vsmere šípky, ako je na obrázku, aby ste ho mohli vybrať.

2. Vložte do priehradky 2 batérie AAA (1,5 V). Dbajte na

správne umiestnenie pólov „+“ and „–“ .

• Diaľkovým ovládačom sa klimatizácia dá ovládať až zo vzdialenosti 7 m. Ovládajte spotrebič pomocou diaľkového ovládača

• Ak chcete ovládať spotrebič diaľkovým ovládačom, zamierte diaľkovým ovládačom na prijímacie zariadenie na vnútornej jednotke, aby ste zabezpečili citlivosť príjmu.

• Pri odosielaní správy zdiaľkového ovládača na 1 sekundu blikne symbol. Pri prijatí správy spotrebič pípne. Poznámka: Riaďte sa pokynmi zodpovedajúcimi diaľkovému ovládaču, ktorý dostanete na obsluhu klimatizácie. Opis funkcie tlačidiel

Používa sa na voľbu prevádzkového režimu.

Používa sa postupne na výber rýchlosti ventilátora, od automatickej cez vysokú, strednú až nízku.

4-5. TLAČIDLO TEPLOTY

Používa sa na voľbu teploty vmiestnosti. Používa sa na nastavenie času vrežime časovača ahodín zobrazujúcich skutočný čas.

6. TLAČIDLO 6th SENSE

Nastavuje alebo ruší prevádzku vrežime 6th Sense. Vtomto režime sú teplota arýchlosť ventilátora nastavené automaticky podľa skutočnej teploty vmiestnosti.

Zastavuje alebo spúšťa preklápanie horizontálnej nastavovacej mriežky anastavuje želaný smer prúdenia vzduchu smerom hore alebo dolu.

1) Krátkym stlačením sa nastaví alebo zruší prevádzka vrežime Sleep (Spánok). Režim Sleep

možno nastaviť vprevádzkovom režime Chladenie, Kúrenie alebo Vysušovanie, táto funkcia vytvára príjemné prostredie na spanie.

2) Dlhým stlačením, stlačením na 3 sekundy zapnete alebo vypnete osvetlenie displeja jednotky.

9. TLAČIDLO FUNKCIE AROUND U

Používa sa na spustenie alebo zrušenie funkcie Around U. Po stlačení tohto tlačidla diaľkový ovládač vyšle skutočnú teplotu vmiestnosti do vnútornej jednotky aspotrebič bude pracovať podľa tejto teploty, aby ste sa cítili príjemnejšie.

Používa sa na nastavenie alebo zrušenie činnosti časovača. Používa sa na nastavenie alebo zrušenie úkonu vypnutia časovača.

Používa sa na nastavenie alebo zrušenie tichej prevádzky. Stlačením tlačidla Silent aktivujete prevádzku snízkou hladinou hluku, aby bolo vmiestnosti tiché apríjemné prostredie. Poznámka:V extrémnych okolitých podmienkach možno dočasne počuť trochu zvýšenú hlučnosť vdôsledku potreby rýchlo dosiahnuť príjemnú teplotu. Symboly na displeji diaľkového ovládača Indikátor chladenia Automatická rýchlosť ventilátora Indikátor funkcie 6th Sense Vysielanie signálu Indikátor vysušovania Vysoká rýchlosť ventilátora Indikátor funkcie Sleep Zobrazenie nastavenia časovača Indikátor samostatného ventilátora Stredná rýchlosť ventilátora Indikátor funkcie Around U Zobrazenie nastavenej teploty Indikátor kúrenia Nízka rýchlosť ventilátora Indikátor funkcie Silent Receptor signálu-240- Údržba Vypúšťanie klimatizácie (Vrežime kúrenia, prosím, pripojte odtokovú hadicu, inak po dosiahnutí výstražnej úrovne jednotka prestane pracovať.)

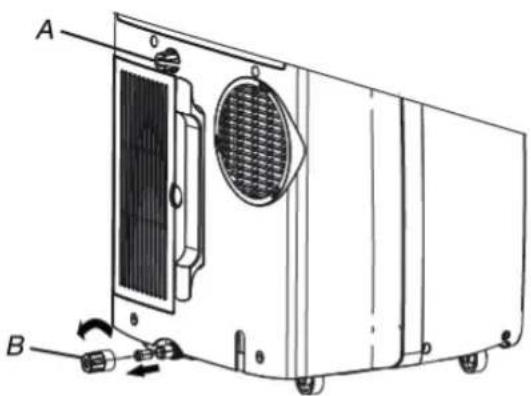

vypúšťania alebo von, aby ste zneho vypustili vodu. Nepresúvajte jednotku, kým znej voda celkom nevytečie.

4. Vyberte druhotnú odtokovú zátku anechajte vodu úplne

5. Vyberte hlavnú odtokovú hadicu zhadicovej spony.

Vytiahnite zátku odtokovej hadice zkonca primárnej odtokovej hadice avodu celkom vypustite. POZNÁMKA: Ak bude klimatizácia po používaní uskladnená, pozrite si časť Uskladnenie po použití.

9. Zastrčte klimatizáciu do zásuvky alebo pripojte kzdroju

klimatizácie avyberte ho.

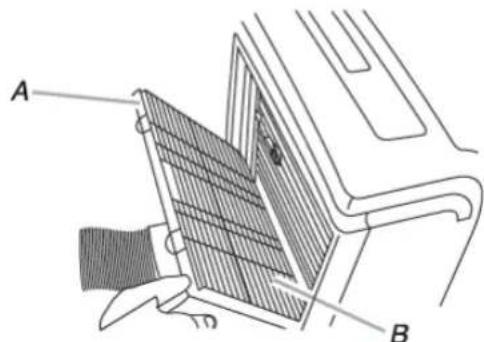

3. Vyberte vzduchový filter zdvierok panelu filtra.

4. Vysávačom filter vyčistite. Ak je filter veľmi špinavý,

miesto, aby ste zaistili maximálnu účinnosť.

1. Vytiahnite klimatizáciu zo zásuvky alebo odpojte od

Pozrite si časť Čistenie vzduchového filtra.

3. Zvonka klimatizáciu utrite mäkkou vlhkou handričkou.

4. Zastrčte klimatizáciu do zásuvky alebo pripojte kzdroju

Likvidácia batérií Na ochranu prírodných zdrojov apodporu recyklácie materiálov nedávajte, prosím, batérie medzi ostatný odpad, ale recyklujte ich odovzdaním do zberných nádob alebo na miestach na to vyhradených. Uskladnenie po použití

1. Vypustite vodu (pozrite si časť Vypúšťanie

sklimatizáciou na čistom asuchom mieste. Pozrite si Pokyny na inštaláciu.

5. Vytiahnite súpravu na pripevnenie do okna

auskladnite ju sklimatizáciou na čistom asuchom mieste. Pozrite si Pokyny na inštaláciu.

6. Vyberte filter avyčistite ho. Pozrite si časť Čistenie

7. Vyčistite klimatizáciu zvonka. Pozrite si časť Čistenie

sklimatizáciou na čistom asuchom mieste. A. Zátka druhotného odtoku B. Zátka odtokovej hadice A. Dvierka panelu filtra B. Vzduchový filter-241- Pokyny na inštaláciu Náradie asúčasti Potrebné nástroje asúčasti si pripravte pred začiatkom inštalácie. Prečítajte si adodržujte pokyny priložené kuvedeným nástrojom.

1. Potrebné nástroje

Spoločnosť poskytuje iba jeden plán inštalácie lokálnej (prenosnej) klimatizácie. Pozrite si časť Inštalácia lokálnej klimatizácie. Požiadavky na umiestnenie POZNÁMKA:

• Pružná odtoková hadica umožňuje umiestniť klimatizáciu medzi 23 1/2” and 67” (60 cm and 170 cm) od okna alebo dverí. Spotrebič sprídavným ohrievačom musí byť vo vzdialenosti minimálne 100 cm od horľavého povrchu. Spotrebič musí byť nainštalovaný, prevádzkovaný auskladnený vmiestnosti splochou väčšou ako 14.5 m² avyššej ako 2,2 m. Prenosné klimatizácie sú určené na doplnkové chladenie priestorov vmiestnosti.

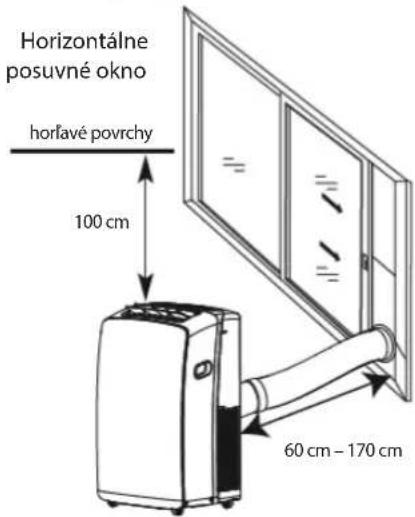

• Na zabezpečenie správneho vetrania dodržujte požadovanú vzdialenosť najmenej 23 1/2" (60 cm) medzi výstupom cirkulujúceho vzduchu astenou alebo inými prekážkami.

• Neblokujte otvory pre výstup vzduchu.

• Zabezpečte ľahký prístup kuzemnenej zásuvke. Požiadavky na elektroinštaláciu

• Prenosná klimatizácia má byť pripojená kuzemnenému výstupu 220 – 240 V/ 50 Hz, s20-ampérovou poistkou.

• Odporúča sa použiť poistku sčasovým oneskorením alebo istič sčasovým oneskorením.

• Celá elektroinštalácia musí byť vsúlade snárodnými predpismi pre elektroinštalácie amusí ju nainštalovať kvalifikovaný elektrikár. Vprípade otázok sa obráťte na kvalifikovaného elektrikára. Použite napájací elektrický kábel: Zastrčte napájací kábel do uzemnenej zásuvky. POZNÁMKA:

• Poškodený napájací kábel musí byť nahradený novým napájacím káblom, ktorý získate od výrobcu, anesmie sa opravovať.

• Pracovná teplota pre chladenie 21 °C – 35 °C Pracovná teplota pre vykurovanie 7 °C – 27 °C Podrobné informácie oinštalácii si stiahnite na stránke: docs.whirlpool.eu A. Pružná odtoková hadica B. Adaptér na vypúšťanie do okna C. Vonkajšia nasúvacia časť D. Dažďový kryt E. Vnútorná nasúvacia časť Vertikálne posuvné okno Horizontálne posuvné okno horľavé povrchy 100 cm 60 cm – 170 cm horľavé povrchy 100 cm 60 cm – 170 cm-242- Riešenie problémov Problémy vprevádzke sú často spôsobené drobnými príčinami, preto prv než sa obrátite na servis, ich skúste vyriešiť pomocou nasledujúcej tabuľky. Môže vám to ušetriť čas azbytočné výdavky. Problém Analýza Klimatizácia nefunguje • Napájací elektrický kábel nie je zastrčený. Zastrčte do uzemnenej zásuvky. Pozrite si Požiadavky na elektroinštaláciu.

• Poistka je vypálená, alebo sa vypol istič. Vymeňte poistku alebo znovu nahoďte istič. Pozrite si Požiadavky na elektroinštaláciu.

• Použili ste poistku alebo istič sčasovým oneskorením snesprávnou kapacitou. Vymeňte za poistku alebo istič sčasovým oneskorením so správnou kapacitou. Pozrite si Požiadavky na elektroinštaláciu. Klimatizácia vyráža poistky alebo vyhadzuje ističe.

• Na jednom okruhu sa používa priveľa spotrebičov. Vytiahnite zo zásuvky alebo premiestnite spotrebiče, ktoré sú na spoločnom okruhu.

• Pokúšate sa reštartovať klimatizáciu príliš skoro po vypnutí. Počkajte aspoň 3 minúty po vypnutí klimatizácie, až potom sa pokúste ju reštartovať.

• Zmenili ste režimy. Počkajte aspoň 3 minúty po vypnutí klimatizácie, až potom sa pokúste ju reštartovať. Zdá sa vám, že klimatizácia pracuje priveľa

• Nie sú otvorené dvere alebo okno? Dvere aokná nechávajte zatvorené.

• Vchladiacom režime: klimatizácia je vmiestnosti, kde je veľa ľudí, alebo sa vmiestnosti používajú spotrebiče vyžarujúce teplo. Pri varení alebo kúpaní používajte odvetrávacie ventilátory ausilujte sa počas najhorúcejšej časti dňa nepoužívať spotrebiče vyžarujúce teplo. Prenosné klimatizácie sú určené na doplnkové chladenie priestorov vmiestnosti. Možno je potrebná vysokokapacitná klimatizácia vzávislosti od veľkosti chladenej miestnosti.

• Vrežime kúrenia: klimatizácia je vo veľmi studenej miestnosti. Prenosné klimatizácie sú určené na doplnkové chladenie priestorov vmiestnosti. Možno je potrebná vysokokapacitná klimatizácia vzávislosti od veľkosti vyhrievanej miestnosti. Klimatizácia pracuje iba krátky čas, ale miestnosť nie je vychladená alebo vyhriata.

• Nastavená teplota je podobná ako teplota vmiestnosti. Znížte alebo zvýšte nastavenú teplotu. Pozrite si časť Opis prevádzkového režimu. Zobrazenie chybového kódu

• Ak jednotka zobrazuje chybový kód E5, znamená to, že nádrž na vodu vjednotke je plná amali by ste vodu vypustiť podľa časti Vypúšťanie klimatizácie. Po vypustení môžete jednotku používať.

• Ak jednotka zobrazuje chybový kód EI/E2/E3/E6/E7/EA, kontaktujte stredisko služieb zákazníkom. Klimatizácia beží, ale neochladzuje/ nezohrieva

• Filter je špinavý alebo zanesený nečistotami. Vyčistite filter.

• Výstup vzduchu je zablokovaný. Vyčistite výstup vzduchu.

• Teplota nastavenia nie je kompatibilná. Vchladiacom režime: nastavená teplota je príliš vysoká. Znížte nastavenú teplotu. Vrežime kúrenia: nastavená teplota je príliš nízka. Zvýšte nastavenú teplotu Klimatizácia sa často zapína avypína

• Klimatizácia nemá vhodnú veľkosť pre vašu miestnosť. Skontrolujte chladiacu/ohrievaciu kapacitu vašej lokálnej klimatizácie. Lokálne klimatizácie sú určené na doplnkové chladenie/vyhrievanie priestorov vmiestnosti.

• Filter je špinavý alebo zanesený nečistotami. Vyčistite filter.

• Vchladiacom režime je vmiestnosti nadmerné teplo alebo vlhko (varenie votvorenej nádobe, sprchy apod.). Odsávajte teplo alebo vlhko zmiestnosti pomocou ventilátora. Usilujte sa počas najhorúcejšej časti dňa nepoužívať spotrebiče vyžarujúce teplo. Vrežime kúrenia je teplota okolia príliš vysoká. Nepoužívajte klimatizáciu, keď je teplota okolia príliš vysoká.

• Mriežky sú zablokované. Nainštalujte klimatizáciu na miesto, kde nie sú záclony, žalúzie, nábytok apod.

• Vonkajšia teplota je nižšia ako 18 °C. Nesnažte sa používať klimatizáciu vchladiacom režime, keď je vonkajšia teplota pod 18 °C. Poznámka: Ak problémy pretrvávajú, vypnite spotrebič, odpojte ho od zdroja napájania aobráťte sa na najbližšie autorizované servisné stredisko Whirlpool. Nepokúšajte sa presúvať, opravovať, rozmontovať alebo upraviť spotrebič sami.-243- POPREDAJNÝ SERVIS Prv než sa obrátite na stredisko starostlivosti ozákazníkov:

1. Pokúste sa vyriešiť problém sami na základe opisov

včasti „Riešenie problémov“.

2. Spotrebič vypnite aznovu zapnite, aby ste

skontrolovali, či chyba pretrváva. Ak chyba pretrváva aj po vykonaní vyššie uvedených kontrol, obráťte sa na stredisko starostlivosti ozákazníkov. Prosím, uveďte:

• krátky opis poruchy;

• presný model klimatizácie;

• servisné číslo (je to číslo, ktoré nájdete pod slovom Service na servisnej nálepke naboku alebo na spodnej časti vnútornej jednotky).

• Pred otvorením dvierok vždy vypustite vodu. Ak je potrebná oprava, obráťte sa na stredisko starostlivosti ozákazníkov. (Zaručí sa tým použitie originálnych náhradných dielov asprávna oprava.) Budete musieť predložiť originálnu faktúru. Nedodržanie týchto pokynov môže ohroziť bezpečnosť akvalitu produktu. Poznámka: Ak chcete mať ksvojmu spotrebiču úplný návod, môžete si ho stiahnuť zwebovej stránky prostredníctvom odkazu: docs.whirlpool.eu pomocou QR kódu Whirlpool EMEA Via Pisacane 1
