PACW212CO - Klimaanlage WHIRLPOOL - Kostenlose Bedienungsanleitung

Marke	Whirlpool
Modell	PACW212CO
Produkttyp	Monoblock-Mobilklimaanlage
Kältemittel	R290 (entzündbar) - max. Füllmenge 0,3 kg
Stromversorgung	220-240 V ~ 50 Hz, Sicherung 20 A
Kühlleistung	~ 12000 BTU/h (3,5 kW)
Heizleistung	Wärmepumpe (integrierte Heizung)
Betriebsmodi	Kühlen, Entfeuchten, Ventilator, Heizen

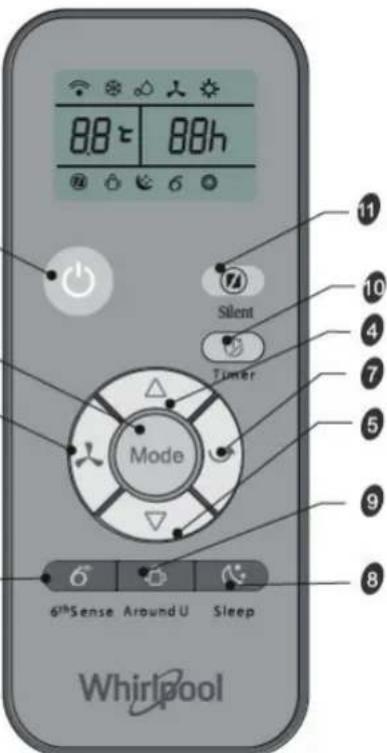

Sonderfunktionen	6th Sense, Sleep, Timer, Around U, Silent, Swing

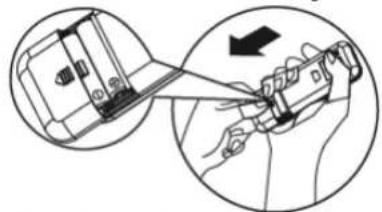

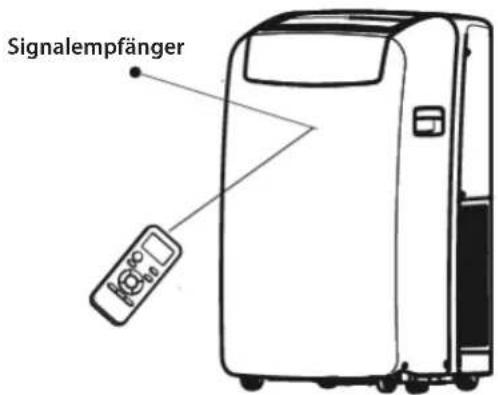

Fernbedienung	Ja, mit AAA-Batterien (2x1,5V) - Reichweite 7 m

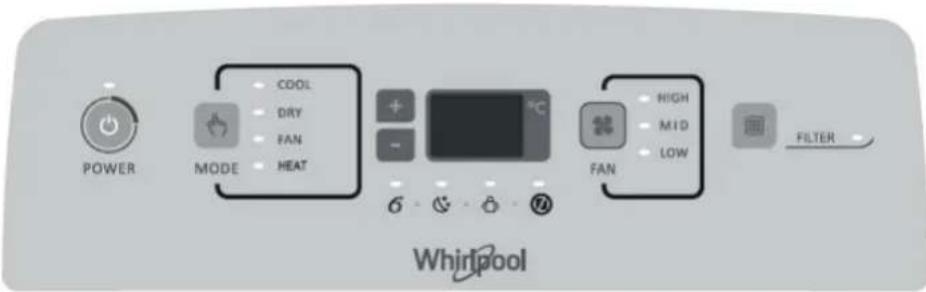

Display	Digitales Display mit Temperatur und Fehlercodes
Wartung	Regelmäßige Reinigung des Luftfilters (Staubsauger oder lauwarmes Wasser)

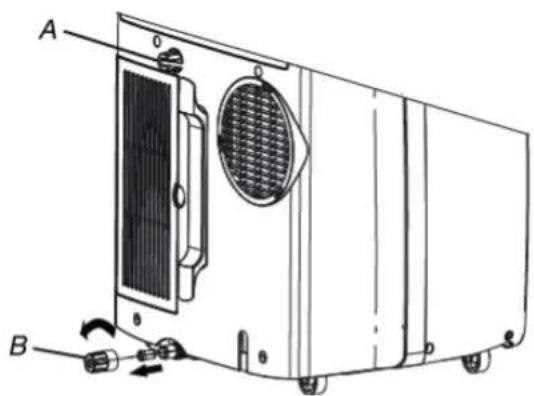

Entleerung	Manuelle Entleerung über Ablassstopfen (Code E5 bei vollem Tank)
Installation	Benötigt ein Fensterkit mit Abluftschlauch (60-170 cm)
Raumanforderungen	Fläche > 14,5 m² und Höhe > 2,2 m für Nutzung und Lagerung
Sicherheit	Entzündbares Kältemittel; Installation durch Fachpersonal; vor Wartung Netzstecker ziehen
Reparierbarkeit	Originalteile empfohlen; Kontakt zum autorisierten Kundendienst

Häufig gestellte Fragen - PACW212CO WHIRLPOOL

Was bedeutet der Fehlercode E5 auf dem Display?

Der Code E5 zeigt an, dass der interne Wassertank voll ist. Sie müssen das Wasser gemäß der in der Anleitung beschriebenen Vorgehensweise (Abschnitt Entleerung) ablassen. Nach der Entleerung funktioniert das Gerät normal.

Wie reinige ich den Luftfilter der Klimaanlage?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Tür der Filterabdeckung auf der Rückseite, nehmen Sie den Filter heraus. Reinigen Sie ihn mit einem Staubsauger oder waschen Sie ihn in lauwarmem Wasser mit einem milden Reinigungsmittel. Nicht in der Spülmaschine oder mit chemischen Reinigungsmitteln reinigen. Trocknen Sie den Filter vollständig, bevor Sie ihn wieder einsetzen.

Kann ich ein Verlängerungskabel mit dieser Klimaanlage verwenden?

Nein, die Verwendung von Verlängerungskabeln, Mehrfachsteckdosen oder Adaptern ist aus Sicherheitsgründen verboten. Schließen Sie das Gerät direkt an eine geeignete Steckdose mit Erdung an (220-240 V / 50 Hz, Sicherung 20 A).

Wie lange muss ich warten, bevor ich die Klimaanlage nach dem Ausschalten wieder starte?

Warten Sie mindestens 3 bis 5 Minuten vor dem Neustarten. Der Kompressor benötigt diese Zeit, um sich zu stabilisieren. Ein zu schneller Neustart kann die Sicherungen auslösen.

Heizt die Klimaanlage?

Ja, dieses Modell ist eine Wärmepumpe und kann heizen (Heizmodus). Die Betriebstemperatur beim Heizen liegt zwischen 7 °C und 27 °C.

Welches Kältemittel verwendet das Gerät? Ist es gefährlich?

Das Kältemittel ist R290 (Propan), ein entzündbares Gas. Die maximale Füllmenge beträgt 0,3 kg. Das Gerät muss in einem Raum mit einer Fläche von mehr als 14,5 m² und einer Höhe von über 2,2 m installiert und gelagert werden. Beachten Sie die Sicherheitshinweise, um Brandgefahr zu vermeiden.

Was tun, wenn die Klimaanlage nicht genug kühlt?

Überprüfen Sie zunächst, ob der Filter nicht verschmutzt und der Luftauslass nicht blockiert ist. Stellen Sie sicher, dass die eingestellte Temperatur niedrig genug ist. Wenn der Raum sehr groß ist, kann das Gerät unterdimensioniert sein. Stellen Sie auch sicher, dass Türen und Fenster geschlossen sind.

Wie verwende ich die 6th Sense Funktion?

Drücken Sie die Taste 6th Sense auf der Fernbedienung. Das Gerät passt automatisch die Temperatur und die Ventilatorgeschwindigkeit an die Umgebungstemperatur an, um optimalen Komfort zu gewährleisten.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung ist auf der Website docs.whirlpool.eu verfügbar. Sie können auch den QR-Code auf dem Gerät scannen, um darauf zuzugreifen.

Was tun bei einem anderen Fehlercode als E5 (E1, E2, E3, E6, E7, EA)?

Diese Codes weisen auf eine technische Störung hin. Wenden Sie sich an den nächstgelegenen autorisierten Whirlpool-Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

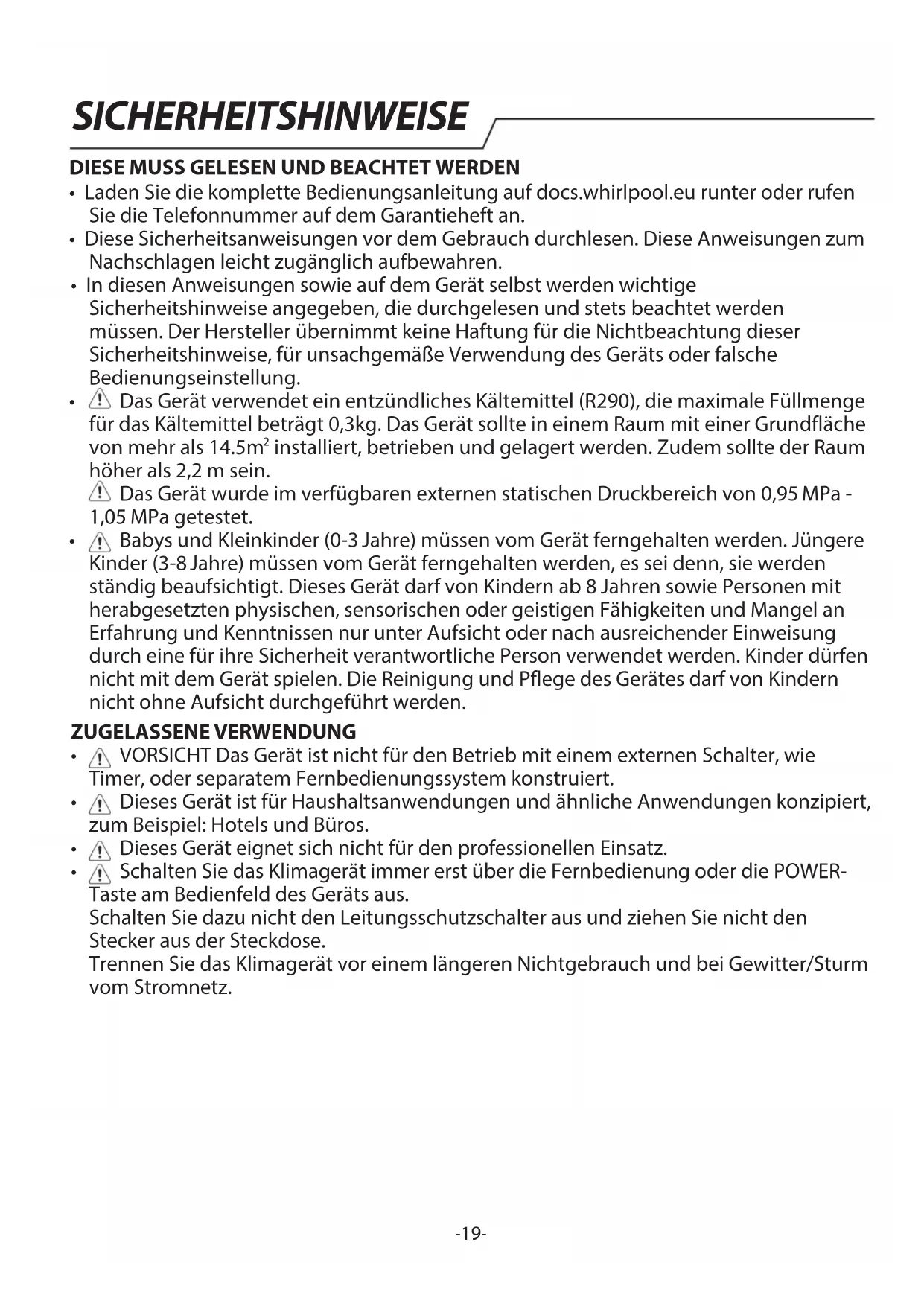

BEDIENUNGSANLEITUNG PACW212CO WHIRLPOOL

DEUTsCH Bedienungsanleitung Seite 19

DIESE MUSS GELESEN UND BEAuchtET WERDEN

• Laden Sie die komplette Bedienungsanleitung auf docs.whirlpool.eu runter oder rufen Sie die Telefonnummer auf dem Garantieheft an.

• These Sicherheitsanweisungen vor dem Gebrauch durchlesen. These Anweisungen zum Nachschlagen möglich zugänglich aufbewahren.

• In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgeleen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäß Verwendung des Geräts oder falsche Bedienungseinstellung.

Das Gerät verwendet ein entzündliches Kältemittel (R290), die maximale Fülllenge für das Kältemittel beträgt 0,3kg. Das Gerät sollte in einem Raum mit einer Grundfläche von mehr als 14.5m^2 installiert, betrieben und gelagert werden. Zudem sollte der Raum hoher als 2,2 m sein.

Das Gerät wurde im verfügbaren externen statischen Druckbereich von 0,95 MPa - 1,05 MPa getestet.

• Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät ferngehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät ferngehalten werden, es sei dess, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät speien. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.

ZUGELASSENEVERWENDUNG

VORSICHT Das Gerät ist nicht für den Betrieb mit einem externen Schalter, wie Timer, oder separatem Fernbedienungssystem konstruiert.
- ! Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Hotels und Büros.
- ↑ Dieses Gerät eignet sich nicht für den professionellen Einsatz.
Schalten Sie das Klimagerät immer erst über die Fernbedienung oder die POWER-Taste am Bedienfeld des Geräts aus.

Schalten Sie dazu nicht den Leitungsschutzschalter aus undziehen Sie nicht den Stecker aus der Steckdose.

Trennen Sie das Klimagerät vor einem längeren Nichtgebrauch und bei Gewitter/Sturm vom Stromnetz.

! Stecken Sie keine Gegenstände in den Luftauslass der AuBeneinheit - Verletzungsgefahr. Die Luftungsöffnungen dürfen nicht behindert werden.

INSTALLATION

• Zum Transport und zur Installation des Gerätes sind zwei oder mehrere Personen erforderlich - Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.
  Die Installation, einschließlich elektrischer Anschlüsse und Reparaturen müssen von einem qualifizierten Techniker entsprechend den vor Ort geltenden Sicherheitsvorschriften durchgeführt werden.

Das Gerät nicht selbst reparieren und tauschen keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist.

Kinder vom Installationsort fern halten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden.

Bei auftretenden Problemen wenden Sie sichitte an ihren Handler oder den Kundendienst.

Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr.

Das Gerät vor Installationsarbeiten von der netzfernen Stromversorgung trennen - Stromschlaggefahr.

Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.

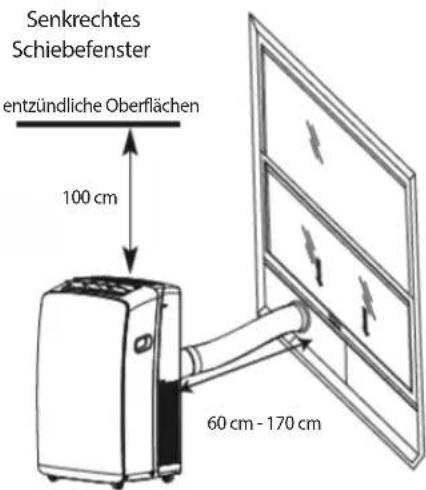

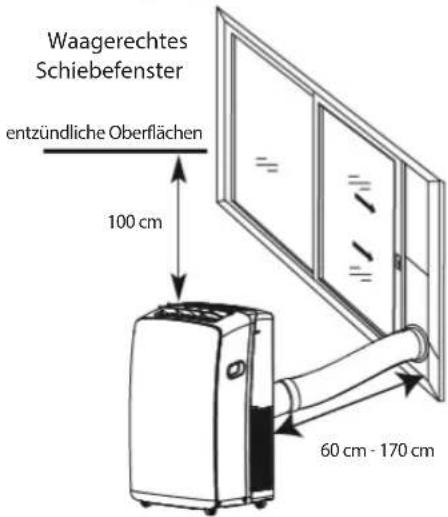

Dank des flexiblen Abluftschlauchs kann das Klimagerät in einer Entfernung von 23" und 67" (60 cm und 170 cm) vom Fenster oder der Tur aufgestellt werden. Bei einem Gerät mit Zusammenheziehung muss ein Mindestabstand von 100 cm von der entzündlichen Oberfläche eingehalten werden.
- Betreiben Sie das Klimagerät nicht in einem Nassraum wie Badezimmer oder Waschküche.
Vor dem Umsetzen des Geräts das Netzkabel abziehen.

HINWEISE ZUR ELEKTRIK

Die Netzspannung muss der Nennspannung des Geräts entsprechen, und für den Geräteanschluss ist ein separater Stromkreis einzurichten. Der Querschnitt des Netzanschlusskabels muss diese Anforderungen erfüllen.
Es muss möglich sein, das Gerät von der Stromversorgung durch Ziehen des Netzsteckers zu trennen. Das Gerät muss gemäß den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.
Es empfeht sich, eine träge Sicherung oder einen Verzögerungsschalter einzusetzen. Die Verkabelung muss den örtlichen und nationalen elektrischen Bestimmungen entsprechen und von einer Elektrofachkraft verlegt werden.
- Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation)durfen Strom fuhrende Teile fur den Benutzer nicht mehr zuganglich sein. Das Gerät nicht in nassem Zustand oder barfuB verwenden. Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei Funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.
- ! Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einerähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.
Es muss sichergestellt werden, dass eine sichere Erdung mit einem Erdungskabel vorhanden ist, die von einem Fachbetrieb an eine spezielle Erdungsanlage des Gebäudes angeschlossen wurde. Das Gerät ist über einen Fehlerstrom-Schutzschalter und einen eigenen Leitungsschutzschalter mit ausreichendem Ausschaltvermögen anzuschreiben. Der Leitungsschutzschalter muss über eine thermisch-magnetische Auslösung verfügen, um einen Schutz gegen Kurzschluss und Überlastung zu gewährleisten.

Modell 9K & 12K
Ausschaltvermögen des Leitungsschutzbalders 16A (Sicherungstyp: 9k A+ HP,T3.15A/250VAC; Sonstige,T5A/250VAC)

REINIGUNG UND WARTUNG

• WARNUNG: Vor dem Durchführung von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist; Verwenden Sie niemals dampfreiniger - Stromschlaggefahr.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100% wiederverwertbar und tragt das Recycling-Symbol. Werfen Sie das Verpackungsmaterial, deshalb nicht einfach weg, sondern entsorgen Sie es gemäß den geltenden ortlichen Vorschriften.

ENTSORGUNG VON HAUSHALTSGERÄTEN

• Dieses Gerät wurde aus recyclabaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten sind bei der örtlichen Behörde, der Müllabfuhr oder dem Handler erhältlich, bei dem das Gerät gkauft wurde. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Durch eine vorschäftsmäßige Entsorgung/TRagen Sie zum Umweltschutz bei und vermeiden Unfallgefahren, die bei einer unsachgemäßen Entsorgung des Produkttes entstehen können.

Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist daraufhin, dass these Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

KONFORMITÄTSERKLÄRUNG

Das Kuhlmittelgas befindet sich in einem hermetisch abgedachteten System (R290, GWP 3). Genaue Angaben finden Sie auf dem Typenschild.

Erklärung der auf dem Gerät verwendeten Symbole.

Caution, risk of fire	WARNING	Dieses Symbol weist daraufhin, dass diesen Gerät ein entzündliches Kältemittel verwendent. Wenn das Kältemittel austritt und mit einer externen Zündquelle in Berührung kommt, entsteht Brandgefahr
	VORSICHT	Dieses Symbol zeigt, dass das Handbuch sorgfältig durchgeleen werden muss
	VORSICHT	Dieses Symbol zeigt, dass das Servicepersonal immer konform mit den Anweisungen im Installationshandbuch mit diesen Gerät umgeben muss
	VORSICHT	Dieses Symbol zeigt, dass Informationen verfügbar sind, wie die Betriebsanleitung oder das Installationshandbuch

SICHERHEITSHINWEISE FÜR WARTUNGEN/KUNDENDIENST VON GERÄTEN MIT SPEZIELLEN KÜHLMITTELN

• Laden Sie das vollständige Handbuch für detailierte Installations-, Wartungs- und Reparaturmethoden auf docs.whirlpool.eu.herunter.
• Behutzen Sie ausschließlich die vom Hersteller empfohlenen Mittel zur Beschleunigung des Auftauprozesses oder zur Reinigung.
• Das Gerät muss in einem gut belufteten Bereich gelagert werden, dessen Raumgroße dem für den Vorgang vorgeschreiben Ben Raumbereich entspricht. Das Gerät muss in einem Raum ohne dauerhaft betriebene Zündquellen (wie beispelsweise offene Flammen, ein aktives Gasgerät oder eine aktive elektrische Heizung) gelagert werden.
• Nicht eindringen oder verbrennen. Denken Sie immer daran, dass Kaltemittel unter Umständen vollig geruchlos sind.

Jede Person, die an der Arbeit an einem Kältekreislauf beseiligt ist, sollte über ein gültiges Zertifikat einer in der Industrie zugelassenen Zertifizierungsstelle verfügen, die ihre Kompetenz zum sicheren Umgang mit Kätemitteln gemäß einer in der Branche anerkannten Bewertungsspezifikation autorisiert. Wartungsarbeiten bzw. Kundendienst)dürfen nur entsprechend der Empfehlungen des Gerätheherstellers durchgeführt werden. Wartungs- oder Reparaturarbeiten, für welche die Unterstützung von weiterem Fachpersonal erforderlich ist, müssen unter der Überwachung der Person ausgeführten werden, die fachlich in derutzendlicher Kätemittel ausgebildet ist. Das Gerät muss in einem Raum installiert, betrieben und gelagert werden, der eine Bodenfläche von über 14.5m^2 aufweist. Die Installation der Leitungen muss in einem Raum erfolgen, der eine Bodenfläche von über 14.5m^2 aufweist. Die Leitungen müssen den nationalen Gasvorschriften entsprechen. Die maximale Befüllmenge mit Kätemittel beträgt 0,3 kg.

Wenn Bördelverbindungen wiederverwendet werden, muss das gebördelte Teil neu hergestellt werden.

1. Der Transport von Geräten, die entzündliche Kältemittel enthalten, muss die Transportvorschriften erfüllen.
2. Die Markierung von Geräten mit Hilfe von Plaketten, muss die nationalen Vorschriften erfüllen.

3. Die Entsorgung von Geräten, die entzündliche Kältemittel enthalten, muss die nationalen Vorschriften erfüllen.

4. Die Lagerung von Ausrüstung/Geräten muss gemäß den Herstelleranweisungen erfolgen.

5. Lagerung von verpackten (nicht verkaufen) Geräten Die Lagerschutzverpackung muss so beschaffen sein, dass ein mechanischer Schaden am Gerät in der Verpackung kein Leck der Kältemittelfüllung verursacht. Die maximal zulässige Anzahl von Geräten, die gelagert werden dürfen, werden von den lokalen Vorschriften bestimmt.

6. Informationen für Wartungen/Kundendienst.

6-1 Bereichsprüfungen

Vor dem Beginn von Arbeiten an Systemen, die entzündliche Kältemittel enthalten, sind Sicherheitsprüungen erforderlich, um sicherzustellen, dass das Risiko einer Entzündung minimiert ist. Bei Reparaturen am Kühlsystem müssen folgende Vorsichtsmaßnahmen vor Beginn der Arbeiten am System getroffen werden.

6-2Vorgehensweise

Alle Arbeiten müssen innerhalb einer kontrollierten Vorgehensweise durchgeführt werden, um das Risiko des Vorhandenseins von entzündlichem Gas oder Dampf während dieser Arbeit den zu minimieren.

6-3 Allgemeiner Arbeitsbereich

Alle Wartungstechniker und alle anderen Personen, die sich im betreffenden Bereich aufhalten, müssen über die Art der durchzuführenden Arbeiten informiert sein. Die Arbeit in begrenzten Räumlichkeiten muss vermieden werden.

6-4 Prüfung auf Anwesenheit von Kältemittel

Der Arbeitsbereich muss mit einem geeigneten Kältemitteldetektor vor und während der gesamten Arbeiten geprüft werden, um sicherzustellen, dass die Techniker potenzielle entzündliche Gase/Dämpfe sollen bererken konnen. Stellen Sie safer, dass die verwendete Lecksuchausrüstung für die Nutzung mit entzündlichen Kältemitteln geeignet ist, d.h. diese darf keine Zündfunken erzeugen und sie muss vorschrifsmäßig abgedachtet und brandschutzmäßig eigensicher sein.

6-5 Vorhandensein eines Feuerlöschers

Falls an der kaltetechnischen Anlage oder damit verbundenen Teilen Arbeiten in Verbindung mit Wärme oder Hitze ausgeführten werden müssen, solte ein geeigneter Feuerlöser zur Hand sein. Am Befüllbereich muss ein Trockenpulverlöser oder ein CO2 Feuerlöser vorhanden sein.

6-6 Keine Zündquellen erlaubt

Keine Person, die Arbeiten an der kaltetechnischen Anlage durchfuhrt, bei denen auch an Leitungen gearbeitet wird, die entzündliches Kaltemittel enthalten oder enthielten,arf irgendwelche Zundquellen benutzen, die zum Risiko eines Brands oder einer Explosion führen.

Alle möglichen Zündquellen, wozu auch Zigarettenrauch besteht, müssen ausreichend welt entfernt vom Ort der Installation, der Reparaturen oder des Aus- oder Einbaus entfern sein, wenn während dieser Arbeiten die Möglichkeit besteht, dass entzündliches Kätemittel in den umgebenden Bereich gelangen kann. Vor Beginn von Arbeiten und darauf muss der Bereich um die Anlage überwacht werden, um sicherzustellen, dass keine brennbaren Gefahren oder Risiken für eine Entzündung bestehen. Es須sen Schilder mit der Aufschrift „Rauchen verboten" aufgestellt werden.

6-7 Belüftung des Bereichs

Stellen Sie vor dem Öffnen des Systems oder vor Beginn von Arbeiten in Verbindung mit Wärme oder Hitze sicher, dass sich der Arbeitsbereich im Freien oder in einem gründlich belufteten Bereich befindet. Wahrend der gesamten Arbeiten ist die Belüfung laufen zu halten. Die Belüfung muss brandschutzmäßig sicher und so ausgeführrt sein, dass frei gesetztes Kaltemittel auf sichere Art und Weise und bevorzugt nach drauen in eine ungebährliche Atmosphäre entlassen wird.

6-8 Prüfungen an der Kühlanlage

Wenn elektrische Komponenten getauscht werden, müssen Sie für diesen Zweck geeignet sein und die korrekte Spezifikation aufweisen. Es sind stets die Anweisungen des Herstellers zu Wartungen und Kundendienst zu befolgen.itte konsultieren Sie bei Fragen die technische Abteilung des Herstellers.

Die folgenden Prüfungen müssen bei Installationen durchgeführt werden, die entzündliche Kältemittel nutzen:

• Die Kältemittel-Sollflüllmenge entspricht der Höhe des Raums, wo die Teile, die Kältemittel enthalten, installiert sind.
  Die Beluftungsaggregate und Auslasse Funktionieren einwandfrei und sind nicht verstopft/blockiert.
• Wenn ein indirekter Kuhlkreislauf verwendet wird, muss der Sekundärkreislauf auf das Vorhandsein von Kaltemittel geprüft werden.
• Alle Markierungen an den Geräten müssen deutlich sightbar und lesbar sein. Markierungen und Schilder, die nicht lesbar sind, müssen korrigiert werden;
• Kältemittelleitungen oder Kältemittelkomponenten müssen in einer Position installiert sein, in der es unwahrscheinlich ist, dass sie einer Substanz ausgesetzt sind, die zur Korrosion von Komponenten führen kann, die Kältemittel enthalten, es sei dess, dass die betreffenden Komponenten aus Material bestehen, das eigensicher und nicht korrodierbar ist oder das in entsprechender Weise vor Korrosion geschützt ist.

6-9 Prüfungen der elektrischen Vorrichtungen
Zur Vorbereitung von Reparatur- und Wartungsarbeiten an elektrischen Komponenten gehören anfängliche Sicherheitsprüungen und Inspektionsprozeduren der Komponenten. Wenn ein Fehler vorhanden ist, der die Sicherheit gefährden konne, dann darf die elektrische Stromversorgung erst dann eingeschaltet werden, wenn der Fehler sachgemäß behoben ist. Ist es nicht möglich, den Fehler sofort zu beheben, muss der Betrieb aber weiter geführt werden, dann muss eine adäquate Übergangslösung angewendet werden. Diese muss dem Eigentümer der Anlage mitgeteilt werden, damit alle Betroffenen davon unterrichtet werden. Zu den anfänglichen Sicherheitsprüungen gehören:
- Die Kondensatoren müssen entladen werden: dies muss in einer sicheren Art und Weise geschehen zur Vermeidung der Möglichkeit von Funkenbildung;
- Beim Auffullen, Nachfüllen oder Reinigen des Systems)dürfen keine Strom führenden Komponenten oder Kabel frei gelegt werden.
- Es muss Durchgang an den Erdleiter bestehen.

1. Reparaturen an abgedichteten Komponenten

Bei Arbeiten an abgedachteten Komponenten müssen alle elektrischen Versorgungen von der Anlage getrennt werden, bevor mit Arbeiten daran begonnen wird oder bevor Abdichtungsdeckel etc. entfernt werden.

Falls bei Wartungsarbeiten eine elektrische Versorgung der Anlage erforderlich ist, dann muss eine kontinuierliche Form der Lecksuche an den kritischsten Stellen durchgeführt werden, um jederzeit vor einer potenziellen Gefahrensituation warn zu konnen. Besondere Aufmerksamkeit muss folgenden Punkten geschenkt werden, um sicherzustellen, dass bei Arbeiten an elektrischen Komponenten, das Gehäuse nicht so verändert wird, dass der Schutzgrad davon betroffen ist. Dazu gehören Schäden an der Verkabelung, eine übermöbig hohe Anzahl an Anschlüssen, Klemmenverbindungen, die nicht gemäß Originalspezifikation ausgeführ't sind, Schäden an Dichtungen, falsche Montage von Kabelbuchsen etc. Die Apparatur muss safer montiert sein. Es muss sichergestellt sein, dass Dichtungen oder Dichtungsmaterialien

nicht so gealtert oder verschlissen sind, dass sie nicht länger dem Zweck dieren, das Eindringen entzündlicher Atmosphären zu verhindern. Alle Ersatzteile müssen gemäß Herstellerspezifikation ausgeführct sein.

HINWEIS:

Die Verwendung von Silikondichtmittel kann die Effektivität einiger Lecksuchgerätypen verhindern. Eigen-/berührungssichere Komponenten müssen vor Arbeiten an ihren nicht isoliert werden.

1. Reparaturen an eigen-/berührungssicheren Komponenten

Legen Sie keine permanenten induktiven oder kapazitativen Lasten an den Stromkreis an, ohne

sicherzustellen, dass dies nicht die zulässige Spannung und die zulässige Stromstärke für die in Betrieb befindliche Anlage/Ausrüstung überschreitet. Eigen-/berührungssichere Komponenten sind die einzigen Typen, an denen mit Strom bei Anwesenheit einer entzündlichen Atmosphäre garbeitet werden kann. Die Testapparatur muss auf den korrekten Bemessungswert eingestellt sein. Komponenten)dürfen nur durch Teile ersetzt werden, die der Hersteller spezifiziert hat. Andere Teile konnen bei einem Leck zu einer Entzündung des Kaltemittels in der Atmosphäre führen.

9. Verkabelung

Prüfen Sie, dass die Verkabelung folgenden Punkten nicht unterworfen ist: Alterung/Verschleiß, Korrosion, zu hohem Druck, Vibrationen, scharfen Kanten oder anderen nachteilig wirkenden Einflüssen aus der Umgebung. Bei diesen Prüfungen müssen auch die Auswirkungen von Alterung oder Dauervibration durch Quellen wie Kompressoren oder Lüfter berücksichtigt werden.

10. Detektion von entzündlichen Kaltemitteln

Unter keinen Umständen dürfen potenzielle Zündquellen bei der Suehe oder Erfassung von

Kältemittellecks eingesetzt werden. Ein Halogenlecksuchgerät (oder ein anderer Detektor, der mit offener

Flamme arbeitet) darf keinesfalls verwendet werden.

10. Lecksuchmethoden

Die folgenden Lecksuchmethoden sind für Systeme zulässig, die entzündliche Kältemittel enthalten:

• Es muss elektronische Lecksuchgeräte zur Erfassung entzündlicher Kältemittel eingesetzt werden, aber unter Umständen ist die Ansprechempfindlichkeit nicht ausreichend oder es muss eine Neukalibrierung vorgenommen werden. (Das Lecksuchgerät/Detektor muss in einem kältemittel-frei Benreich kalibriert werden.)

• Stellen Sie sicher, dass der Detektor nicht eine potenzielle Zündquelle darstellt, und dass er für das vorhandene Kätemittel geeignet ist.

• Das Lecksuchgerät muss zu einem Prozentsatz des LFL des Kältemittels eingestellt sein und muss auf das verwendete Kältemittel kalibriert sein, und der entsprechende Prozentsatz Gas (maximal 25%) muss bestätigt sein.

• Lecksuchflüssigkeiten sind auch für den Einsatz mit den meisten Kältemitteln geeignet, aber die Verwendung von Detektoren, die Chlor enthalten, müssen unbedingt vermieden werden, da das Chlor mit dem Kältemittel reagieren und die Kupferleitungen korrodieren kann.

• Wird ein Leck vermutet, mussen alle offenen Flammen entfernt/ gelöscht werden.

• Wird ein Kältemittelleck befinden, bei dem Hartlöten erforderlich ist, muss das gesamte Kältemittel aus dem System abgelassen oder (mit Hilfe von Absperventilen) in einen Teil des Systems isoiert werden, der von dem Leck welt entfernt ist.

11. Entfernen und Absaugen

• Für das Eindringen in den Kältemittelkreislauf zum Zweck von Reparaturen – oder für andere Zwecke
• sind konventionelle Prozeduren anzuwenden. Allerdings ist es wichtig, dass die Beste Praxis befolgt wird, da stets die Möglichkeit einer Entzündung gegeben ist.
  Es muss folgende Vorgehensweise durchgeführt werden:
  -Kaltemittelentfernen;
• Den Kreislauf mit Inertgas reinigen;
  -Absaugen/entleeren;
  Erneut mit Inertgas reinigen;
• Den Kreislauf durch Aufschneiden oder Hartlöten öffnen.

Die Kältemittelmenge muss in sachgemäßen Aufnahmeyzylindern aufgefangen werden. Das System muss dann mit sauerstofffreiem Stickstoff (OFN) „gespllt“ werden, um die Anlage safer vor entzündlichen Kältemitteln zu machen. Diese Prozess muss unter Umständen mehrmals wiederholt werden. Für diese Aufgabe)duren weder Druckluft noch Sauerstoff eingesetzt werden. Das Spälen wird erzielt, indemn der

SICHERHEITSHINWEISE

Unterdruck im System mit OFN aufgebrochen und das System so lange befüllt wird, bis der Arbeitsdruck erreicht ist. Dann muss in die Atmosphäre entlüftet werden, und abschlussend wieder der Unterdruck hergestellt werden. Diese Vorgang muss so lange wiederholt werden, bis sich kein Kätemittel mehr im System befindet. Wenn die abschlussende Ladung OFN verwendet wird, muss das System auf Umgebungsdruck entlüftet werden, damit die Arbeitenstattfinden konnen. Diese Vorgang ist absolut wichtig, wenn Lötvorgänge an den Leitungen vorgenommen werden sollen. Stellen Sie safer, dass sich der Auslass für die Unterdruckpumper nicht in der Höhe von potentiellen Zündquellen befindet und dass eine Entlüfung verfügbar ist.

12. Befüllvorgänge

Zusätzlich zu den konventionellen Aufflüllprozeduren müssen folgende Anforderungen erfüllt sein:

• Stellen Sie sicher, dass keinerlei Verunreinigung der verschiedeneen Kaltemittel bei der Verwendung von Aufüllgeräten erfolgt.
• Schlauche bzw. Leitungen sind so kurz wie möglich zu halten, um die darin enthaltene Kälemittelmenge soweit wie möglich zu reduzieren.
• Die Zylinder sollenn sich in einer geeigneten Position gemass den Anweisungen befinden.
• Stellen Sie vor dem Auffullen der Anlage mit Kältemittel sicher, dass die Kälteanlage geerdet ist.
• Etikettieren Sie das System nach erfolgter Befüllung entsprechend (falls nicht schon geschehen).
• Es ist unbedingt darauf auf zu achten, die Kälteanlage nicht zu überfüllen. Vor der Neubefüllung der Anlage muss diese mit OFN druckgeprüft werden.

Das System muss nach Beendigung des Befüllvorgangs, aber vor der Inbetriebnahme, auf Lecks geprüft werden.

Bevor der Bereich verlassen wird, ist ein Folge-Lecksuchtest auszuführen.

13. Außerbetriebnahme

Vor der Durchführung dieser Prozedur ist es wichtig, dass der Techniker mit der Anlage/Ausrüstung und allen Details vollkommen vertraut ist. Es wird eine gute Praxis empfohlen, damit alle Kältemittel auf sichere Weise gewonnen werden konnen. Vor Beginn der auszuführenden Arbeiten muss eine Öl- und Kältemittelprobe genommen werden, für den Fall, dass eine Analyse vor der Wiederverwendung des abgesaugten Kältemittels durchgeführt wird. Es ist wichtig, dass vor Beginn dieser Arbeit die elektrische Stromversorgung gewährleistet ist.

a. Machen Sie sich mit der Anlage/Ausrüstung und allen Details vollkommen vertraut.
b. Isolieren Sie das System elektrisch.
c. Stellen Sie vor Beginn der Prozedur sicher, dass:
Die mechanische Ausrüstung verfügbar ist, die ggf. für den Umgang mit den Kaltemittelzylindern erforderlich ist;
- Die gesamte persönliche Schutzausrüstung verfügbar ist und in korrekter Weise getragen/verwendet wird;
- Der Wiedergewinnungsprozess muss ständig von einer kompetenten Person überwacht werden;
- Die Wiedergewinnungsausrüstung und die zugehörigen Zylindern müssen den geltenden Normen entsprechen.
d. Pumpen Sie nach Möglichkeit das Kältemittelsystem leer.
e. Ist ein Vakuum nicht möglich, stellen Sie einen Verteiler her, über den das Kaltemittel aus den verschiedene Systemteilen abgezogen werden kann.
f. Stellen Sie sicher, dass die Zylinder vor Beginn der Wiedergewinnung auf der Waage stehen.
g. Starten Sie die Wiedergewinnungsmaschine und betreiben Sie diese gemäß den Herstelleranweisungen.
h. Die Zylinder nicht überfüllen. (Nicht mehr als 80% Volumenflüssigkeitsbefüllung).
i. Überschreiben Sie den maximalen Arbeitsdruck der Zylinder niemals, nicht einmal kurzzeitig.

j. Wenn die Zylinder korrekt befüllt sind und der Vorgang abgeschlossen ist, stellen Sie safer, dass die Zylinder und die Ausrüstung sofort aus dem Bereich entfernt werden und dass alle Trennventile der Ausrüstung geschlossen sind.
k. Das wiedergewonnene Kältemittelarf nicht in eine andere Kälteanlage gefuftt werden,bevor es nicht gereinigt und geprüft wurde.
14. Etikettierung

Die Anlage muss so etikettiert werden, dass die Außerbetriebnahme und Entleerung des Kälemittels angezeigt sind. Das Etikett muss datiert und signiert sein. Alle Etiketten der Anlage müssen aussagen, dass die Anlage entzündliches Kälemittel enthalt.

1. Wiedergewinnung

Beim Ablassen von Kältemittel aus einem System - entweder für Wartungszwecke oder für eine Außerbetriebnahme - wird stets eine gute Praxis empfohlen, damit alle Kältemittel auf sichere Weise entfernt werden. Beim Leiten des Kältemittels in die Zylinder muss sichergestellt sein, dass nur geeignete Auffangzylinder

verwendet werden. Stellen Sie safer, dass die korrekte Anzahl von Zylindern zum Halten der Gesamtbefüllmenge des Systems verfügbar ist. Alle Zylinder, die verwendet werden sollen, müssen für die Wiedergewinnung von Kältemittel ausgelegt und für diese Kältemittel etikettiert sein (d.h. Spezialzylinder für die Wiedergewinnung von Kältemittel). DieMusstenkomplett sein mit Überdruck-Entlastungsventil und den zugehörigen Trennventilen und in gutem Zustand sein. Leere Auffangzylinder[Mussten entleert und nach Mänglichkeit vor Beginn der Wiedergewinnung gekühlt werden. Die Ausrüstung zum Auffangen des Kältemittels muss in gutem Betriebszustand sein.

Die zugehörigen schriftlichen Anweisungen daraufufen zur Hand sein und für die Wiedergewinnung von entszündlichen Kältemitteln geeignet sein. Zusätzlich dazu muss ein Satz kalibrierten Wägskalen verfügbar, der sich in gutem Betriebszustand befindet. Die Schläuche muss mit leckfrei den Trennkupplungen komplettiert und in gutem Zustand sein. Vor der Benutzung der Wiedergewinnungsmaschine muss geprüft werden, ob sich diese in einem guten Zustand befindet und korrekt gewartet wurde und ob alle damit in Verbindung stehenden elektrischen Komponenten so abgedachtet sind, dass eine Entzündung im Fall der Freisetzung von Kältemittel ausgeschlossen ist.itte konsultieren Sie bei Zweifeln ihren Hersteller. Das wiedergewonnene Kältemittel muss dem Kältemittelllieferant in den korrekten Auffangzylindern zurück gegeben werden und der entsprechende Lieferchein für die Transferierung von Sondermull ausgestellt werden. Mischen Sie niemals verschiedene Kältemittel in Wiedergewinnungs-/Auffangeinheiten und ganz besonderses keinesfalls in den Zylindern. Falls Kompressoren oder Kompressorole entfern werden müssen, muss sichergestellt werden, dass diese auf ein akzeptables Maß entleert wurden, um Sicherzustellen, dass kein entzündliches Kältemittel im Schmiermittel bleibt. Der Entleerungsvorgang muss vor der Rückgabe der Kompressoren an die Lieferanten erfolgen. Zur Beschleunigung these Prozesses darf nur die elektrische Heizung des Kompressorgehauses genutzt werden. Wenn das Öl aus dem System abgezogen ist, muss diesen auf sichere Weise erfolgen. Beim Umzug oder bei einer Neupositionierung der Klimaanlage müssen für die Trennung und Neuinstallation der Anlage erfahrene Servicetechniker davon gezogen werden. Stellen bzw. legen Sie keinesfalls andere elektrische Produkte oder Haushaltsgegenstände unter das Innengerät oder unter das Außergerät. Kondenswasser, das aus dem Gerät tropf, kann diese nass machen und Schäden oder Fehlfunktionen an Ihr dem Eigentum verursachen. Decken Sie die Beluftungsöffnungen des Gerätes nicht ab und stellen Sie diese nicht zu. Das Gerät muss in einem gut belufteten Bereich gelagert werden, dessen Raumgroße dem für den Vorgang vorgeschreibenbenen Raumbereich entspricht. Das Gerät muss in einem Raum ohne dauerhaft betriebene offene Flammen (wie beispielsweise eine aktives Gaserät) und ohne Zündquellen (wie beispelsweise eine aktive elektrische Heizung) gelagert werden. Wiederverwendungbare mechanische Verbinder und aufgeweitete Fugen sind nicht zulässig.

Inbetriebnahme Ihres Klimagerats

POWER

1. Drucken Sie die Leistungstaste, um den Betrieb Ihres Geräts zu starten oder zu stoppen.

1. Drucken Sie die Mode-Taste, um die Betriebsart in der Reihenfolge Kuhl Luftentfeuchtung, Lüfter oder Heizen auszuwahlen.

2. Drücken Sie auf die Temperaturtaste, um die gewünschte Temperatur einzustellen.

1. Drucken Sie die Taste FAN, um die gewünschte Lüfterdrehzahl in der Reihenfolge hochste Stufe, mittlere Stufe oder niedrigste Stufe auszuwahlen.

Rücksetzen des Filters

1. Wenn die Anzeige für den Filteraustausch aufleucht, entfern den Sie den Luftfilter, reinigen Sieihn und setzen Sieihn wieder ein. Siehe hierzu "Reinigen des Luftfilters".
2. Drücken Sie nach dem Austausch des Luftfilters die Taste FILTER und halten die Taste los.

HINWEIS: Die Filter-Kontrollleuchte leuchtet nach 360 Betriebsstunden des Lufters auf. Sie leuchtet automatisch 180 Betriebsstunden oder bis Sie die Taste FILTER drucken.

Sie erlischt automatisch nach 180 Betriebsstunden.

WICHTIG:

• Wenn Sie das Klimagerät nach dem Anschluss an das Stromnetz zum ersten Mal einschalten, lauft es im 6th Sense-Modus.
• Das Display des Klimagerätes zeigt die Solltemperatur an. Nur im Standby-Modus zeigt das Display die Raumtemperatur an.
• Wenn Sie während des Betriebs des Klimagerats den Modus ändern, wird der Kompressor für 3 bis 5 Minuten abgeschaltet und startet danach erneut. Wir während dieser Zeit eine Taste gedrückt, wird der Neustart für weitere 3 bis 5 Minuten verzögert.
• Im Modus Kühlen oder Luftentfeuchtung werden der Kompressor und der Ventilator des Verflüssigers abgeschaltet, wenn die Raumtemperatur den eingestillten Wert erreicht.
• Im Modus Fan Only kann die Temperatur NICHT eingestellt werden.
• Bei Klimageräten, die nur über die Funktion Kühlen verfügen, ist der Modus Heizen NICT verfügbar.
• Die unter aufgeführten Betriebsarten können nur mit der Fernbedienung eingestellt werden.

• Im Falle eines Stromausfalls lauft Ihr Klimagerät bei Wiederaufnahme der Stromversorgung mit den eingestillten Werten wieder an.
• Wenn das Gerät bei UNLIKELY VERY HUMIDITY (UNWAHRSCHEINLICH HOHER LUFTFEUCHTIGKEIT) arbeitet, wird Wasser in dem Behälter in der Raumeinheit gesammelt. Bei vollem Wasserbehälter hält das Klimagerät an. Die Anzeige "E5" auf dem Display weist daraufhin, den Wasserbehälter zu leeren. Auf der Rückseite des Geräts befindet sich ein Kunststoffschlauch, bringen Sie das Gerät an einen sicheren Ort und legen Sie den Kunststoffschlauch für den Wasserablauf ab.

Einlagen der Batterien in die Fernbedienung

1. Drücken Sie mit einem spitzen Gegenstand in die Vertiefung der Batteriefach-Abdeckung und schiben Sie die Abdeckung in Pfeilrichtung, um sie abzunehmen (siehe Bild).
2. Legen Sie zwei 1,5-V-Batterien vom Typ AAA in das Fach ein. Achten Sie darauf, dass die Batteriepole + und - polrlichtig eingelegt sind.
3. Schlieben Sie die Batteriefach-Abdeckung der Fernbedienung wieder.

Voreinstellung der Fernbedienung

Nach einem Batteriewechsel schaltet die Fernbedienung standardmäßig in den Heizen-Modus (Wärmpumpe). Die AC-Fembedienung der Wärmpumpe kann zur Steuerung der AC-Modele für den reinen Kühlbetrieb verwendet werden.
- Mit der Fernbedienung konnen Sie das Klimagerät aus einem Abstand von bis zu 7m bedienen.

Verwenden der Fermbedienung zur Steuerung des Gerätes

• Richten Sie die Fernbedienung zur Bedienung des Geräts auf das Empfangsteil der Inneneinheit aus, damit eine gute Signalqualität gewährleistet ist.
• Wahlend der Befehlsübertragung durch die Fernbedienung blinkt das Symbol 1 Sekunde lang. Den Empfang des Befehls bestätigt das Gerät durch einen Hinweiston.

Hinweis: Btte befolgen Sie die Anweisungen fur die Fernbedienung, die Sie fur den Betrieb des Klimagerats erhalten.

Beschreibung der Funktionen der Tasten

1.ON-OFF-TASTE

Startet und/oder stoppt das Gerät durch Drücken dieser Taste.

2. TASTE MODE (BETRIEBSART)

Dient zur Wahl des Betriebsmodus.

3. TASTEFAN (LUFTER)

Dient zur Wahl der Ventilatorrehzahl in der Reihenfolge Automatik, Hoch, Mittel und Niedrig.

4-5.TASTETEMPERATURE(TEMPERATUR)

Dient zur Wahl der Raumtemperatur. Dient zur Einstellung der Zeit im Timer-Modus und zum Einstellen der Echtzeituhr.

6.6thSENSETASTE

Zum Einstellen oder Abschalten des 6th Sense-Betriebs. In this Modus wird die Temperatur und die Luftrendzahl automatisch anhand der aktuellen Raumtemperatur eingestellt.

7. TASTE SWING (SCHWENKEN)

Startet und stoppt die Schwenkbewegung ("Swing") der horizontalen Luftleitlamelle und stellt die vertikale Luftverteilung ein.

8. TASTE SLEEP (NACHTBETRIEB)

1) Kürzes Drücken schaltet den Sleep-Modus ein oder aus. Der Sleep-Modus kann in der Betriebsart Cooling, Heating oder Dry eingestellt werden. Diese Funktion sorgt für eine angenehmere Schlafumgebung.

2) Langes Drücken, ca. 3 Sekunden zum Ein- oder Ausschalten der Displaybeleuchtung am Gerät.

9. TASTE "AROUND U" (WOHLFÜHL-FUNKTION)

Wird verwendet, um die Around-U-Funktion ein- oder auszuschalten. Durch Drücken dieser Taste überträgt die Fembedienung die aktuelle Raumtemperatur um sie herum an die Inneneinheit und das Gerät wird gemäss dieser Temperatur arbeiten, um Ihr nenh more Komfort zu bieten.

10.TIMERTASTE(ZEITSCHALTTASTE)

Dient zum Einstellen und Löschen der Timer Einsatzzeit.
Dient zum Einstellen und Löschen der Timer Ausschaltzeit.

11.SILENT-TASTE

Wird verwendet, um den flüsterleisen Betrieb ein- oder auszuschalten. Drücken Sie die Silent-Taste, um die Einheit auf niedriger Gerauschstufe laufen zu halten, um eine ruhige und angenehme Umgebung zu schaffen.

Hinweis:Unter extremen Umgebungsbedingungen ist es möglich, dass zuerst ein leichter Gerauschpegelanstieg wahrgenommen wird, da die Komforttemperatur schnell erreicht werden soll.

Symbole auf der Anzeige der Fernbedienung

Anzeige Kuhlen

Anzeige DRY fur Luftentfeuchtung

Anzeige FAN ONLY fur Lüfterbetrieb

Anzeige HEATING fur Heizen

Lüfterdrehzahl-Automatik

Lüfterdrehzahl-höchste Stufe

Lüfterdrehzahl-mittlere Stufe

Lüfterdrehzahl-niedrige Stufe

6 6th Sense-Anzeige
Anzeige fur Schlaf-Modus
Anzeige Wohlfuhl-Funktion (Around U")
Silent-Anzeige

Entleeren des Klimagerats

(Bitte verbinden Sie den Ablaufschlauch im Heizbetrieb, daß sted die Einheit aufhören wurde zu laufen, nachdem sie die Warnstufe erreicht hat.)

1.Drucken Sie die ON/OFF-Taste, um das Klimagerät abzuschalten.
2. Ziehen Sie den Netzstecker oder unterbrenen Sie die Stromversorgung.
3. Transportieren Sie das Gerät vorsichtig und stabil an eine Entleuerungsstelle oder nach draußen, um das Wasser abzulassen. Bewegen Sie die Einheit nicht, solange das Wasser nicht vollständig abgelassen ist.
4. Entfernen Sie die zweite Ablassschraube und setzen Sie das Wasser ganz ablaufen.
5. Entfernen Sie den Hauptablaufschlauch von der Schlauchschelle. Entfernen Sie den Ablaufschlauch-Anschluss vom Ende des Hauptablaufschlauchs und halten das Wasser vollständig ab.

HINWEIS: Wenn das Klimagerät nach dem Gebrauch eingelagert wird, siehe "Lagerung nach dem Gebrauch".

1. Den Stopfen des Ablaufschlauchs und die zweite Ablaufschraube wieder einsetzen.
2. Den Hauptablaufschlauch wieder an der Schlauchschelle anbringen.
3. Das Klimagerät wieder anbringen.
4. Den Gerätestecker einstecken oder die Stromversorgung wieder anschließen.
5. Drücken Sie die ON/OFF-Taste, um das Klimagerät zu starten.

Reinigen des Luftfilters

1. Drücken Sie die ON/OFF-Taste, um das Klimagerät abzuschalten.
2. Offnen Sie die Filterklappe auf der Rückseite der Klimaanlage und entfernen sie.
3. Nehmen Sie den Luftfilter von dem Turpaneel ab.
4. Reinigen Sie den Filter mit einem Staubsauger. Ist der Filter stark iverschmutzt, waschen Sie in lauwarmem Wasser mit einem milden Reinigungsmittel.HINWEIS: Den Filter nicht im Geschirrspulier waschen, keine chemischen Reinigungsmittel verwenden.
5. Den Filter vor dem Wiedereinbau an der Luft trocknen halten.
6. Bringen Sie den Luftfilter wieder an dem Turpaneel an.
7. Die Tur mit der Filterscheibe wieder einbauen.
8. Drücken Sie die ON/OFF-Taste, um das Klimagerät zu starten.

Reinigen der Außenende des Gerätes

1. Ziehen Sie den Netzstecker oder unterbrenen Sie die Stromversorgung.
2. Den Luftfilter ausbauen und separat reinigen. Siehe hierzu "Reinigen des Luftfilters"
3. Die Außenseite des Klimagerates mit einem weichen feuchten Lappen abwischen.
4. Den Gerätestecker einstecken oder die Stromversorgung wieder anschließen.
5. Drücken Sie die ON/OFF-Taste, um das Klimagerät zu starten.

A.Zweite Ablaufschraube
B. Stopfendes Ablaufschlauchs

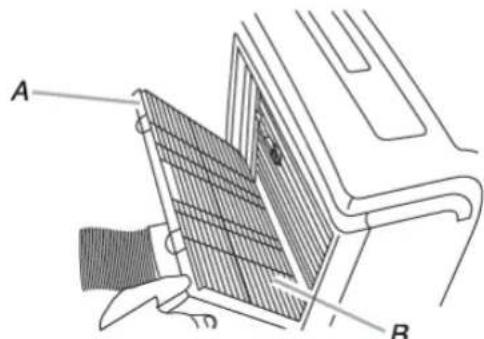

A. Filterklappe
B. Luftfilter

Lagern nach dem Gebrauch

1. Das Wasser ablassen (siehe "Entleeren des Klimagerates")
2. Lassen Sie das Klimagerät für 12 Stunden im Modus Fan Only laufen, um das Gerät zu trocknen.
3. Den Netzstecker abziehen.
4. Entfernen Sie den flexiblen Schlauch und lagern ihn zusammen mit dem Klimagerät in einem sauberen, trockenen Raum. Siehe "Installationsanleitungen"
5. Den Fensterbausatz entfernen und zusammen mit dem Klimagerät in einem sauberen trockenen Raum lagern. Siehe "Installationsanleitungen"
6. Den Luftfilter ausbauen und reinigen. Siehe hierzu "Reinigen des Luftfilters"
7. Die Außenseite des Klimagerätes reinigen. Siehe "Die Außenseite des Klimagerätes reinigen"
8. Den Filter wieder einbauen.
9. Entfernen Sie die Batterien und lagern sie die Fernbedienung zusammen mit dem Klimagerät in einem sauberen, trockenen Raum.

Entsorgung der Batterien

Leisten Sie einen Beitrag zur Ressourcenschonung. Trennen Sie die Batterien vom Hausmull und recyclen Sie diese über das kostenlose Batterie-Rückgabesystem an Ihr dem Wohnort.

Werkzeug und Montageteile

Legen Sie die erforderlichen Werkzeuge und Teile bereit, bevor Sie mit der Installation beginnen. Lesen und befolgen Sie die Anweisungen, die mit den aufgelisteten Werkzeugen gefelfert werden.

1. Benötiqtes Werkzeug

Kreuzschlitz-Schraubendreher
Sage
- Akkubohrschauber und 1/8'' -Einsatz
Schere
- Bleistift

1. Gelieferte Teile

Der Hersteller liefert nur einen Plan für die Installation des lokalen Klimagerats. Siehe "Installation des lokalen Klimagerats".

Örtliche Voraussetzungen

HINWEIS:

Dank des flexiblen Abluftschlauchs kann das Klimagerät in einer Entfernung von 23 1 / 2'' und 67'' (60 cm und 170 cm) vom Fenster oder der Tur aufgestellt werden. Bei einem Gerät mit Zusatzheizung muss ein Mindestabstand von 100 cm von der entzündlichen Oberfläche eingehalten werden.
Das Gerät sollte in einem Raum installiert, betrieben und gelagert werden, dessen Grundfläche mehr als 14.5m^2 beträgt und der hoher als 2,2 m ist.
Lokale Klimageräte sind als zusätzliche Kuhlung für begrenzte Bereiche in Innenräumen ausgelegt.
Zur Gewährleistung einer korrekten Luftung ist zwischen dem Luftauslass und der Wand bzw. anderen Hindernissen ein Abstand von mindestens 60~cm (23 1/2") einzuhalten.
- Der Luftauslassarf nicht verdeckt werden.
Die geerdete Netzsteckdose muss immer gut zuganglich sein.

Elektrische Anforderungen

• Das lokale Klimagerät sollte an eine mit 220-240V / 50Hz, 20-A Sicherung abgesicherte, geerdete Steckdose angeschlossen sein.
• Es empfeihlt sich, eine träge Sicherung oder einen Verzögerungsschalter einzusetzen.
  Die Verkabelung muss den örtlichen und nationalen elektrischen Bestimmungen entsprechen und von einer Elektrofachkraft verlegt werden. Bei Fragen wenden Sie sichitte an eine Elektrofachkraft.

Benutzen Sie das mitgelieferte Netzkabel:

Schlieben Sie das Netzkabel an eine geerdete Netzsteckdose an.

HINWEIS:

• Ein beschädigtes Stromversorgungskabel muss durch ein neues Stromversorgungskabel vom Hersteller des Produkts ersetzt und darauf nicht repariert werden.
• Betriebstemperatur Kuhlung 21 °C - 35 °C

Betriebstemperatur Hezung 7^ - 27^

A. Flexibler Ablufschlauch
B. Fensterabluftadapter
C. Außerer Schieberabschnitt
D.Regenschutz
E. Innerer Schieberabschnitt

Weitere Informationen konnen auf der folgenden Internetseite heruntergeladen werden: docs.whirlpool.eu

Funktionstörungen haben oft gingefügige Ursachen - überprüfen Sie das Gerät dazu berüte erst anhand der folgenden Tabelle, bevor Sie den Kundendienst anrufen. So spare Sie evtl. Zeit und vermeiden unnötige Kosten.

Störung Ursache
Das Gerät lauft nicht	·Netzkel nicht eingesteckt. Stecken Sie das Kabel in eine geerdete Steckdose. Siehe „Elektrische Anforderungen“ ·Eine Haushaltssicherung ist durchgebrannt oder ein Trennschalter wurde ausgelöst. Tauschen Sie die Sicherung aus oder schalten Sie den Trennschalter wieder ein. Siehe „Elektrische Anforderungen“ ·Die On/Off-Taste wurde nicht gedrückt. Drücken Sie die ON/OFF-Taste. ·Lokaler Stromausfall. Warten Sie, bis die Stromversorgung wiederhergestellt ist. ·Die träge Sicherung oder der Trennschalter hat die falsche Leistungskapazität. Ersetzen Sie diese durch eine träge Sicherung bzw. einen Trennschalter mit der richtigen Leistungskapazität. Siehe „Elektrische Anforderungen“
Das Klimagerät lost Sicherungen oder Trennschalter aus.	·Zu viele Geräte sind an denselben Stromkreis angeschlossen. Ziehen Sie den Stecker von Geräten an thisem Stromkreis ab oder schließen Sie die Geräte an einen anderen Stromkreis an. ·Sie versuchen zu frühr, nach dem Ausschalten das Klimageräts wieder einzuschalten. Warten Sie nach dem Ausschalten des Klimageräts mindestens 3 Minuten, bevor Sie versuchen, es wieder einzuschalten. ·Sie haben die Betriebsart gewechselt. Warten Sie nach dem Ausschalten des Klimageräts mindestens 3 Minuten, bevor Sie versuchen, es wieder einzuschalten.
Das Klimagerät lauft zu lange	·Ist eine Tur oder ein Fenster geöffnet? Halten Sie Türen und Fenster geschlossen. ·Im Kühlmodus: Das Klimagerät steht in einem Raum mit vielen Menschen oder mit Wärme erzeugenden Geräten. Schalten Sie beim Kochen oder Baden die Abluftventilatoren ein. Verwenden Sie während der heilbesten Stunden des Tages möglichst keine Geräte, die Wärme erzeugen. Lokale Klimageräte sind als zusätzliche Kühlung für begrenzte Bereiche in Innernräumen ausgelegt. Je nach der Höhe des zu kühlenden Raums ist möglicherweise ein Klimagerät mit higherer Kapazität erforderlich. ·Im Heizmodus: das Klimagerät befindet sich in einem sehr kühlen Raum. Lokale Klimageräte sind als zusätzliche Heizung für begrenzte Bereiche in Innernräumen ausgelegt. Je nach der Höhe des zu beheizenden Raums ist möglicherweise ein Klimagerät mit higherer Kapazität erforderlich.
Das Klimagerät lauft nur eine kurze Zeit, aber der Raum ist weder kuhl noch warm.	·Die eingestellte Temperatur entspricht beinahe der Raumtemperatur. Die Solltemperatur verringn oder erhöhen. Siehe „Beschreibung der Betriebsarten“.
Fehlercodeanzeigen	·Wenn das Gerät den Fehlercode E5 anziegt, ist der Wasserbehälter im Gerät voll und Sie sollen den Wasser ablassen. Siehe „Entleeren des Klimageräts". Nach dem Ablassen kann das Gerät wieder in Betrieb gesetzt werden. ·Wenn das Gerät den Fehlercode E1/E2/E3/E6/E7/EA anziegt, rufen Sieitte den Kundendienst.
Das Klimagerät lauft, aber kühlt/heizt nicht	·Filter verschmutzt oder verstopft. Reinigen Sie den Filter. ·Luftauslass blockiert. Entfern den Sie Hindernisse am Luftauslass. ·Temperatureinstellung nicht kompatibil. Im Kühl-Modus: die eingestellte Temperatur ist zu hoch. Stellen Sie eine niedrigere Temperatur ein. Im Heizmodus: die eingestellte Temperatur ist zu niedrig. Die Temperatur erhöhen
Das Klimagerät schaltet sich zu oft ein und aus	·Das Klimagerät ist für ihre Raumgroße ungeeignet. Überprüften Sie die Kühl-/Heizleistung Ihres lokalen Klimageräts. Lokale Klimageräte sind als zusätzliche Kühlung/Heizung für begrenzte Bereiche in Innernräumen ausgelegt. ·Filter verschmutzt oder verstopft. Reinigen Sie den Filter. ·Im Kühlmodus übermäßigige Hitze oder Feuchtigkeit im Raum (Kochen mit offenem Topf oder Wasserdampf vom Duschen usw.). Leiten Sie die Wärme oder Feuchtigkeit mithilfe eines Ventilators aus dem Raum ab. Verwenden Sie während der heilbesten Stunden des Tages keine Wärme produzierenden Geräte. Im Heizmodus: Raumtemperatur zu hoch. Das Klimagerät nicht benutzen, wenn die Umgebungstemperatur zu hoch ist. ·Die Lüftungsschlüsse/Lamellen sind blockiert. Stellen Sie das Klimagerät an einem Ort auf, an dem die Luftschlitze nicht durch Vorhänge, Jalousien, Möbel usw. abgedeckt werden. ·Die Außentemperatur liegt unter 18°C. Versuchen Sie nicht, das Klimagerät im Modus Cooling laufen zu halten, wenn die Außentemperatur unter 18°C liegt.

Hinweis: Wenn die Störung weiterbesteht, müssen Sie das Gerät zuerst ausschalten und dann vom Stromnetz trennen. Kontaktieren Sie anschließend einen autorisierten Whirlpool Kundendienst in ihrer Höhe. Versuchen Sie nicht, das Gerät selbst zuersetzen, zu reparieren, zu zerlengen oder umzurüsten.

KUNDENDIENST

Bevor Sie den Kundendienst kontaktieren:

1. Versuchen Sie zuerst, anhand der Hinweise im Abschnitt „Störungsdiagnose" das Problem selbst zu begeben.
2. Schalten Sie das Gerät aus und danach wieder ein, um zu prufen, ob der Fehler weiterhin erscheint.

Sollte der Fehler nach Durchführung der oben genannten Prüfungen weiterhin besteht, Kontaktieren Sieitte den Kundendienst.

BittemachenSiefolgendeAngaben:

• eine kurze Beschreibung der Störung,
  Die exakte Modellbezeichnung Ihres Klimagerats
• Die Servicenummer (die Nummer unter dem Wort „Service" auf dem Service-Aufkreber seitlich oder unter an der Inneneinheit).
  Die Servicenummer finden Sie auch im Garantie-Handbuch,
• Ihr vollständige Anschrift,
• Ihre Telefonnummer.

Falls eine Reparatur erforderlich ist, sollen den Sie stets das Kundendienstzentrum kontaktieren, um sicherzugehen, dass Original-Ersatzteile verwendet werden und die Reparatur sachgerecht ausgeführrt wird.

Sie müssen den Original-Rechnungsbeleg vorlagen. Die Nichtbeachtung dieser Vorschriften kann die Sicherheit und Qualität des Produktes beeinträchtigen.

SERVICE

0000 000 0000

Hinweis: Sie können das komplette Handbuch für Ihr Gerät von der Internetseite herunterlagen. Dazu den folgenden Link verwenden: docs.whirlpool.eu und den QR-Code benutzen

Whirlpool EMEA

Via Pisacane 1

20016 PERO (MI) ITALIEN

CONSIGNES DE SECURITE

Elektrische vereisten

Den falgende procedure skal folges:

-Fjernkølemiddel;

• Rens kredsen med inert gas;
  -Tom;
• Rensigen med inert gas;
• Abn kredsen ved at skare eller lodde.

Puhaltimen matala nopeus

2. KOYMNI MODE (TPONOY AEITOYPRIAZ)

Xpoaiounoiteiia tvv eioyntou npoueupyiac.

3. KOYMNI FAN (ANEMIHTHPA)

XpoiouoiEitai yia tv eiloyn tou aveioutpa otnv autouatn, uynan, eoan xaunan

4-5.KOYMNITEMPERATURE(OEPMOKPAIAIa)

XpnoiOnoiTeiai yia thv eIoyn tnc theoekpaioac tou xupou. XpnoiOnoiTeiai yia tnv eIoyn tnc aeitoupyiacxovodiaokotnn kai npcaypatikn cwpac.

6. KOYMNI 6th SENSE

PuOei n akupwei Tn aeoupyia 6th Sense. autn Tn aeoupyia, n Eepokpaoia kai n taunra tou aveoi npa puOicovtai autoatae faon tn npayatikn eepokpaoia xoupou.

7. KOYMNI SWING (TAAANTΩΣH)

Tatae iEekvaiy mvi opovia puon taavwnc npiopoidac kai puoiie Tnv eHount katuuvon tou eupatoc aepa enaw/katw.

8. KOYMNI SLEEP (YINNOY)

1) Me ouvtounieon,puOuii n akupwvei Tn aeitoupyia Sleep Mode (Aetoupyia avaotolnc aeitoupyiac). H aeitoupyia Sleep Mode npoei va puoiotei otn aeitoupyia u n c, eepavanc n apuypavanc n oioia oac divei evia nio aveto nepiaalov ia unvo.

2) nato napatetaeva yia 3 deutepolaeta yia tvv evpyoioinon nanevepyoioinon Tou wioou tnc obovn tnc movadac.

9. KOYMNI AROUND U

Xpoaionoiietai yia tvn evapen n thv anevpyonoion ntc aeoupyiac Around U. Otaivieete auto to koumi, to tnlexipiotnpio metaidei thnv npayatikn 0epuokpaoia domegaiou yupaw ao auto otnv eowepikn movada kai n ouakeun th aetoupyoe oupuwva e autn Tn 0epuokpaoia yia va aioaavteite nio aveta.

10.KOYMINITIMER(XPONODAIKONTH)

XpoiouoiEeaiytnpUoHnakupwnTncAeioupyiacEvpyoioinocTOxPOOdiakottn. XpoiouoiEeaiytnpUoHnakupwnTncAeioupyiacaneVeyPOIOINOCTOxPOOdiakottn.

11. KOYMNI SILENT (ΣΙΓΑΣΗΣ)

Xpouoieiia Tn pUOion nTnv akupwn tnc aeoupyiac oyaoc. PAnote to koupi oyaoc yia va laeoupynoe i nuvda oexaunn otaoon bopouwote va exete noyoxokavetoepiaalov.

2. KNAPPEN MODE (LAGE)

8. KNAPPEN SLEEP (VIOLAGE)

Automatisik flakthastigkeit
