PACW212CO - Aircondition WHIRLPOOL - Gratis brugsanvisning og manual

Mærke	Whirlpool
Model	PACW212CO
Produkttype	Mobilt monoblok klimaanlæg
Kølemiddel	R290 (brandfarlig) - maks. påfyldning 0,3 kg
Strømforsyning	220-240 V ~ 50 Hz, sikring 20 A
Kølekapacitet	~ 12000 BTU/h (3,5 kW)
Varmekapacitet	Varmepumpe (indbygget opvarmning)
Driftstilstande	Køling, Affugtning, Blæser, Opvarmning
Særlige funktioner	6th Sense, Sleep, Timer, Around U, Silent, Swing

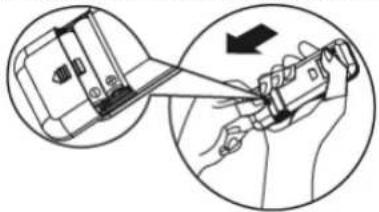

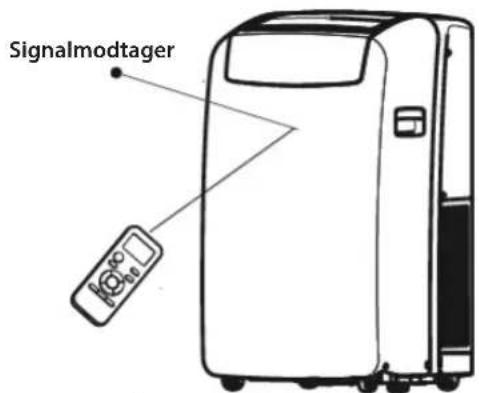

Fjernbetjening	Ja, med AAA-batterier (2x1,5V) - rækkevidde 7 m
Display	Digitalt display med temperatur og fejlkoder
Vedligeholdelse	Regelmæssig rengøring af luftfilter (støvsuger eller lunkent vand)

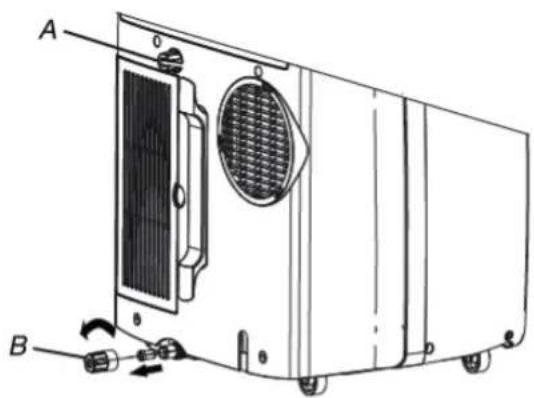

Tømning	Manuel tømning via aftapningspropper (kode E5, hvis tanken er fuld)

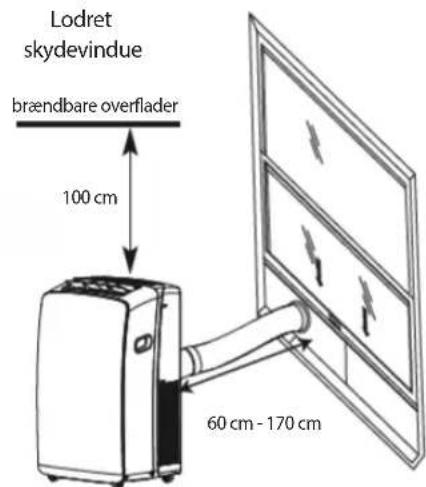

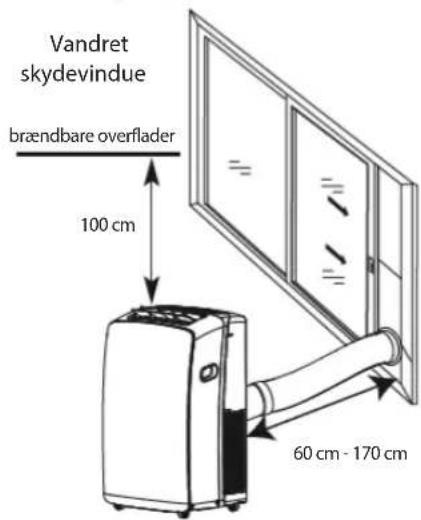

Installation	Kræver et vindueskit med aftapningsslange (60-170 cm)
Lokalekrav	Areal > 14,5 m² og højde > 2,2 m til brug og opbevaring
Sikkerhed	Brandfarligt kølemiddel; installation af fagmand; afbryd før vedligeholdelse
Reparation	Originaldele anbefales; kontakt autoriseret service

Ofte stillede spørgsmål - PACW212CO WHIRLPOOL

Hvad betyder fejlkoden E5, der vises på displayet?

Koden E5 angiver, at den indvendige vandtank er fuld. Du skal tømme vandet i henhold til proceduren beskrevet i manualen (afsnit Tømning). Efter tømning fungerer apparatet normalt.

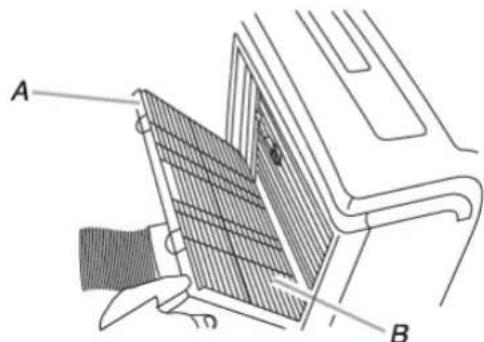

Hvordan rengør jeg klimaanlæggets luftfilter?

Sluk og tag stikket ud af apparatet. Åbn filterpanelet bagpå, tag filteret ud. Rengør det med en støvsuger eller vask det i lunkent vand med et mildt rengøringsmiddel. Brug ikke opvaskemaskine eller kemiske rengøringsmidler. Tør filteret helt, før det sættes på plads igen.

Kan jeg bruge en forlængerledning til dette klimaanlæg?

Nej, brug af forlængerledning, stikkontaktblokke eller adaptere er forbudt af sikkerhedsmæssige årsager. Tilslut apparatet direkte til en egnet jordet stikkontakt (220-240 V / 50 Hz, sikring 20 A).

Hvor længe skal man vente, før man genstarter klimaanlægget efter at have slukket det?

Vent mindst 3 til 5 minutter, før du genstarter. Kompressoren har brug for denne tid til at stabilisere sig. For hurtig genstart kan udløse sikringen.

Kan klimaanlægget opvarme?

Ja, denne model er en varmepumpe og kan opvarme (varmetilstand). Driftstemperaturen ved opvarmning er mellem 7 °C og 27 °C.

Hvilken type kølemiddel bruger apparatet? Er det farligt?

Kølemidlet er R290 (propan), en brandfarlig gas. Maksimal påfyldning er 0,3 kg. Apparatet skal installeres og opbevares i et rum på over 14,5 m² og med en højde på over 2,2 m. Følg sikkerhedsinstruktionerne for at undgå brandfare.

Hvad gør jeg, hvis klimaanlægget ikke køler tilstrækkeligt?

Kontrollér først, om filteret er beskidt, og om luftudtaget er blokeret. Sørg for, at den indstillede temperatur er tilstrækkelig lav. Hvis rummet er meget stort, kan apparatet være underdimensioneret. Kontrollér også, at døre og vinduer er lukkede.

Hvordan bruger jeg 6th Sense-funktionen?

Tryk på knappen 6th Sense på fjernbetjeningen. Apparatet justerer automatisk temperatur og blæserhastighed efter omgivelsestemperaturen for optimal komfort.

Hvor kan jeg downloade den fulde manual?

Den fulde manual er tilgængelig på webstedet docs.whirlpool.eu. Du kan også scanne QR-koden på apparatet for at få adgang.

Hvad gør jeg ved andre fejlkoder end E5 (E1, E2, E3, E6, E7, EA)?

Disse koder angiver en teknisk fejl. Kontakt den nærmeste autoriserede Whirlpool-service. Forsøg ikke at reparere apparatet selv.

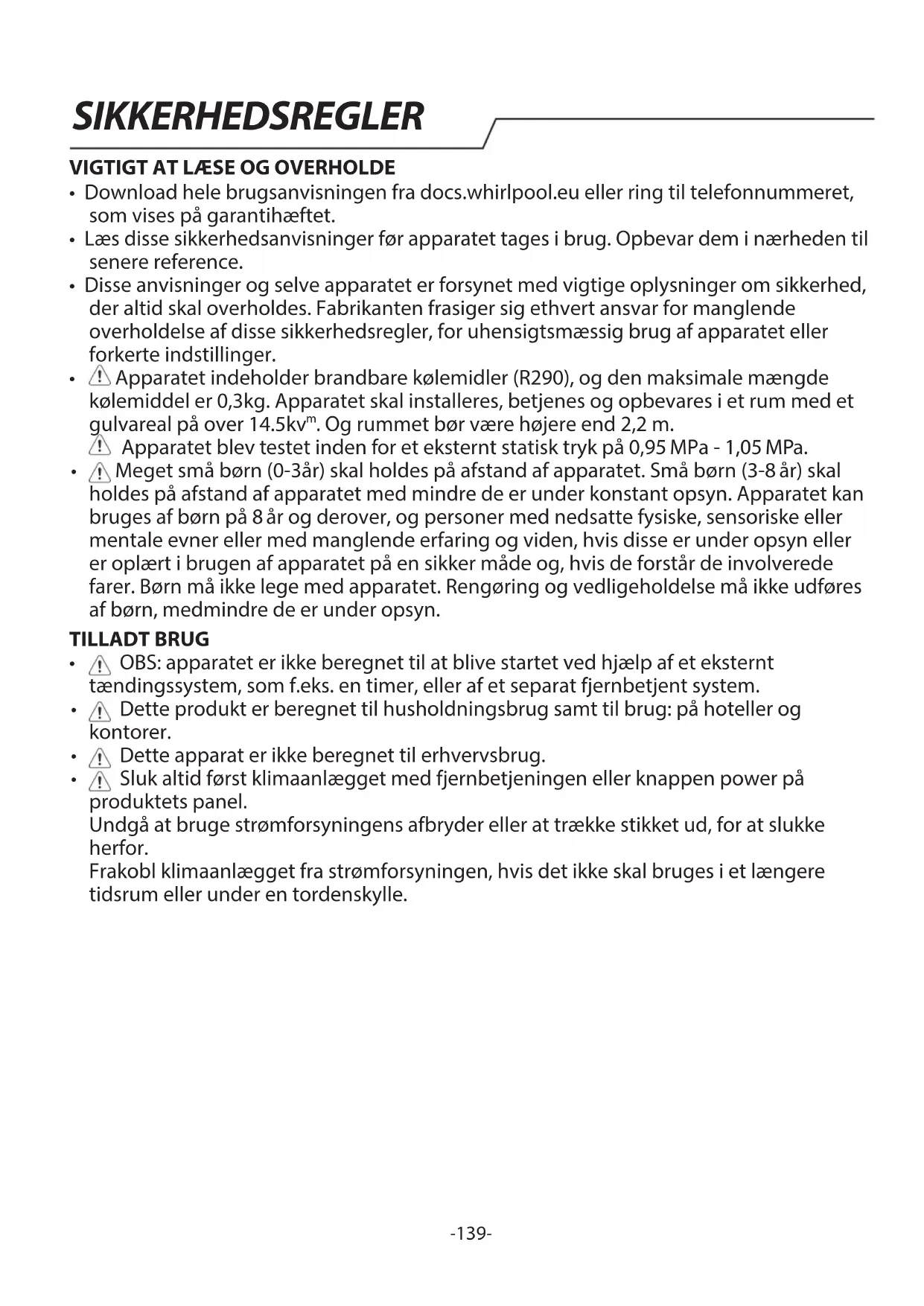

BRUGSANVISNING PACW212CO WHIRLPOOL

• Download hele brugsanvisningen fra docs.whirlpool.eu eller ring til Telefonnummeret, som vises på garantihæftet.
• Læs disse sikkerhedsanvisninger for apparentet tages i brug. Opbevar dem i nærheden til senere reference.
• Disse anvisninger og delve apparatet er forsynet med vigntige oplysninger om sikkerhed, der altid skal overholds. Fabrikanten frasiger sig ethvert ansvar for manglende overholdelse af disse sikkerhedsregler, for uhensigtsmæssig brug af apparatet eller forkerte indstillinger.
• Apparatet indeholder brandbare kølemidler (R290), og den maksimale mAengde kølemiddel er 0,3kg. Apparatet skal installeres, betjenes og opbevares i et rum med et gulvareal på over 14.5kv^m . Og rummet brør��e end 2,2 m.
  ! Apparatet blev testet inden for et eksternt statisk tryk pa 0,95 MPa - 1,05 MPa.
• Meget små børn (0-3år) skal holdes på afstand af apparatet. Små børn (3-8år) skal holds på afstand af apparatet medindre de er under konstant opsyn. Apparatet kan bruges af børn på 8år og derover, og personer med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden, hvisppe er under opsyn uller er oplært i brugen af apparatet på en sikkermxde og, hvis de forstår de involverede farer. Børn mxIkke lege med apparatet. Rengoring og vedligeholdelse mxIkke udfores af børn, medmindre de er under opsyn.

TILLADT BRUG

• OBS: apparatet er/DDke beregnet til at blive startet ved hjaelp af et eksternt taendingsystem, som f.eks. en timer, ellr af et separat fjernbetjent system.
• Dette produit er beregnet til husholdningsbrug samt til brug: på hoteller og kontoner.
  Dette apparat er/DDke beregnet til erhvervsbrug.
• Sluk altid forst klimaanlagget med fjernbetjeningen aller knappen power pa Produktets panel.

Undgå at bruge strømforsyningens afbryder eller at trække stikket ud, for at slukke herfor.

Frakobl klimaanlagget fra strømforsyningen, hvis det ikke skal bruges i et laengere tidsrum eller under en tordenskylle.

Sæt aldrig hindringer i abningen til luftudledning-risiko for skader. Sørg for, at ventilationsabningerne ikke blokeres eller tildækkes.

INSTALLATION

• Flytning og opstilling af apparatet skal foretages af to uller flere personer - risiko for skader. Brug beskyttelseshandsker under udpakning og installation - snitfare.
• Installation, heriblandt elektriske tilslutninger og reparationer skal udfores af en kvalificeret tekniker og i henhold til de nationale ledningsføringsregler.

Reparer aller udskift-ilke nogen af apparatets dele, medmindre det kræves specifikt i brugervejledningen.

Hold boːn væk fra installationsområdet. Kontroller, at apparatet ikke er blevet beskadiget under transporten.

Kontakt forhandleren aller den nærmeste serviceafdeling, hvis der skulle opstå problemer.

After installation skal emballagen (plastik-, flamingodele etc.) opbevares udenfor boRs rækkevidde - kvaelningsrisiko.

Alle apparatets fjerntliggende strømforsyninger skal slås fra, För der udfores nogen form for installationsindgreb - risiko for elektrisk stød.

Kontroller at apparatet ikke beskadiger forsyningsktablet under installationen - brandfare eller risiko for elektrisk stød. Aktivér kun apparatet,ningar installationen er fuldendt.

Den fleksible udstødningsslange tillader en placering af klimaanlagget mellem 23'' og 67'' (60 cm og 170 cm) fra et vindue erler en dør. Apparatet med supplerende varmeelement skal holdes mindst 100 cm på afstand af den brændbare overflade.

• Brug aldrig dit klimaanlag i et fugtigt rum sasom et badevarelse ell er et vaskerum.
• Tag strømkablet ud, for du flytter apparatet.

ADVARSLER OM ELEKTRICITET

• Strømforsyningen skal stemme overens med den nominelle spænding med et saerligt kredslob til apparatet. Strømkablets diameter skal opfynde kravene.
• Det skal vare muligt at koble apparatet fra strømforsyningen ved at tage stikket ud. Apparatet skal jord forbindes i overensstemmelse med de nationale sikkerhedssstandarder for elektrisk materiel.
• Brug af en tidsforsinket sikring eller afbryder anbefales. Hele ledningsf.orgen skal opfylde de lokale og nationale bestemmelse for elektrisk materiel og installereres af en kvalificeret elektriker.
• Der mA参加会议 forlængerledninger erer multistikdäser. Efter endt installation ma der icke vare direkte adgang til de elektriske dele. Ror aldrig ved apparatet, hvis du er vad ellher bare fddder. Anvend icke dette apparat, hvis strmktket er stikket er beskadiget, hvis apparatet icke fungerer korrekt, eller hvis det er beskadiget, eller har vaeret tabt pà gulvet.
  Eventuel udskiftning af strømkabet skal foretages af en autoriseret tekniker eller af en tilsvarende kvalificeret person, for at undgå fare for personskade - risiko for elektrisk stød.
  Sorg for en sikker jordforbindelse til bygningens specielle jordingsystem, installereret af fagfolk. Apparatet skal udstyres med en fejlstromsafbryder og en ekstra effektafbryder med tilstrækkelig kapacitet. Effektafbryderen skal desuden have en magnetisk og en termisk udløserfungkton, for at sikre beskyttelse i tilfæle de aftorslutting og overbelastning.

Model 9K & 12K
Kredsløbsafbryderens påkrævede kapacitet 16A (Sikring Type: 9k A+ HP,T3.15A/250VAC; Andre,T5A/250VAC)

RENGØRING OG VEDLIGEHOLDELS

ADVARSEL: Kontroller at apparatet er slukket og at stikket er trukket ud af stikkontakten, for der udfores nogen form for vedligeholdelsesindgreb; anvend aldrig damprensere - risiko for elektrisk stød.

BORTSKAFFELSE AF EMBALLAGEN

• Emballagen kan genbruges 100% og er mærket med genbrugssymbolet. Enballagen bør derfor ikke afterlades i miljøet, men skal bortskaffes i overensstemmelse med lokale regler.

BORTSKAFFELSE AF HUSHOLDNINGSAPPPARATER

• Apparatet er fremstillet af materialer, der kan genbruges. Det skal skrottes i henhold til gældende lokale miljøregler for bortskaffelse af affald. Kontakt de lokale myndigheder, renovationsselskabet aller den forretning, hvor apparatet er kɒbt, for at indhente yderligere oplysninger om behandling, genvinding og genbrug af elektriske husholdningsapparater. Dette apparat er mærket i overensstemmelse med EU-direktiv 2012/19/EU, Affald af elektrisk og elektronisk udstyr (WEEE). Ved at sikre, at dette produit bliver skrottet korrekt, hjælper man med til at forbindre negative konsekvenser for miljøet og folkesundheden.

Symbolet pä produit et aller den ledsagende dokumentation angiver, at dette produit icke mä bortskaffes som husholdningsaffald, men at det skal afleveres pa narmeste opsamlingscenter for genbrug af elektrisk og elektronisk udstyr.

OVERENSSTEMMELSESERKLAERING

Kolemidlet er indeholdt i et hermetisk forseglet system (R290, GWP 3). Indhent venligst de detailjerede oplysninger i typeskiltet.

Forklaring af symbolerne vist pa enheden.

Caution, risk of fire	ADVARSEL	Dette symbol viser, at dette apparat bruger brandbare kølemidler. Hvis kølemidlet lækker og er udsat for en ekstern antændingskilde, er der risiko for brand
	OBS	Dette symbol viser, at brugsvejledningen skal læses med omhu
	OBS	Dette symbol viser, at servicepersonalet skal händtere dette udstyr med henvisning til installationsvejledningen
	OBS	Dette symbol viser, at der findes disponible oplyninger, f.eks. i bricks- eller installationsvejledningen

SIKKERHEDSFORSKRIFTER FOR SERVICE AF APPARATER MED SPECIFICERET KØLEMIDDEL

• Download den fulde vegledning med de detailjerede oplysninger om installation, service, vedligeholdelse og reparation fra docs.whirlpool.eu.
  Anvend aldrig andre midler til fremskyndelse af optonging ell er til rengoring end dem fabrikanten anbefaler.
• Apparatet skal opbevares i et veludluftet omrade hvor lokalets størrelse stemmer overens med det specificere omrade for Funktion uten konstant virkende antændingskilder (sə som: aben ild, en tændt gasapparat ell er en tændt el-varmer).
• Må ikke punkteres eller brændes. Vær opmærksom på, at kølemidler muligvis er lugtfrie.

Enhver person, som er involveret i arbejde eller indgrep på et kolekredsløb skal ære i beside delse af et gyldigt certifikat fra en brancheakkrediteret vurderingsmyndighed, der bemyndiger kompetencen til at handtere kolemidler sikkert after en brancheanerkendt vurderingsspecifikation. Service må kun udføres, som anbefalet af udstyrets fabrikant. Vedligeholdelse og reparation, der kræver bistand fra andet faglært personale, skal afvikles under opsyn af den person, som er kompetent i brug af antændelige kolemidler. Apparatet skal installereres, betjenes og opbevares i et rum med et gulvareal på over 14.5kv^m . Installation af rørinstallation skal holdes i et rum med et gulvareal på over 14.5kv^m . Rørinstallationerne skal opfylde de nationale bestemmelse for gas. Den maksimale mængde pafydtd kolemiddel er 0,3 kg.

Ved genbrug af kravesamlinger, skal kravestykket genbearbejdes.

1. Transport af udstyr, der indeholder brandbare kølemidler, skal foregå i overensstemmelse med bestemmelsene for transport.
2. Afmærkning af udstyr ved hjælp af tegn skal overholde de lokale bestemmelser.

3. Bortskaffelse af udstyr som indeholder brandbare kølemidler skal overholde de nationale bestemmelier.

4. Opbevaring af udstyr / apparater skal overholde fabrikantens anvisninger.

5. Opbevaring af (usolgt) udstyr Emballagebeskyttelse til opbevaring skal vare af en sādan art, at mekanisk skade på udstyret indvendigt i emballagen ikke forårsager en lækage på kølemiddelfyldningen. Det maksimale antal udstyr, det er tilladt at opbevaré sammen, fastsættes af de lokale bestemmelier.
6. Oplysninger om service.
   6-1 Kontroller på området
   För man begynder at arbejde på systemer, som indeholder brandfarlige kølemidler, er det nødvendigt at udføre sikkerhedskontroller for at sikre, at risikoen for antændelse er minimeret. Ved reparation af kølemiddelsystemet skal følgende forholdsrregler overholds, for der udfores arbejde på systemet.
   6-2 Arbejdsprocedure
   Arbejdet skal pâtages under en kontrolleret procedure, sä risikoen for tilstedeværelse af brændbar gas eller damp, under arbejdets udførelse, minimeres.
   6-3 Generelt arbejdsomrade
   Alt vedligeholdelsespersonale og andre, som arbejder i det lokale omrade, skal instrueres i arten af det arbejde, der udfores. Arbejde i trange omgivelser skal undgas.
   6-4 Kontrol af forekomst af kølemiddel
   Området skal kontrolleres med en passende kølemiddeldetektor for og under arbejdet for at sikre, at teknikeren er bevidst om potentielt brændbare atmosfærer. Sørg for, at det anvendte lækagedetektionsudstyr er velegnet til brug med brændbare kølemidler, dvs. er ikke-gnistdannende og passende tætnet eller sikkert i sig selv.
   6-5 Tilstedeværelse af brandslukker
   Hvis der skal udfores varmt arbejde på koleudstyret eller eventuelle tilhorende dele, skal der vare let tilgengeligt brandslukningsudstyr til rådighed. Sørg for at have en brandslukker med tør-ller CO2-slukning i umiddelbarærhed af fyldningsområdet.
   6-6 Ingen antaendelseskilder
   Ingen person, som udforer arbejde med relation til et kolesystem, der involverer blotlagning af rorinstallationer, som indeholder erler har indeholdt brendbart klemiddel, ma anvende en antendelseskilde pa en sadan made, at det kan medfor risiko for brand eller eksplosion. Alle mulige antendelseskilder, herunder cigaretrygning, skal holdes pa tilstrækkelig afstand af stedet for installation, reparation, fjernelse og bortskaffelse, under hvilenbrandbart klemiddel muligvis kan frigives til det omkringvarende omrade. For arbejdet indledes, skal omraretomkring udstyret overvages for at sikre, at der icke er nogen fare for brand ellantendelse. Der skal opsettes skilte med "Rygning forbudt".
   6-7 Udluftet omrade
   Sørg for, at området er udendørs, eller at det er passende udluftet, før du griber ind på systemet eller udfører nogen form for varmt arbejde. Der skal vare e vis grad ventilation i det tidsrum, hvor arbejdet udfores. Udluftningen skal spre de eventuel frigivet kølemiddel sikkert og helst udstød det eksternt i atmosfæren.

6-8 Kontroller på koleudstyret

Hvor der skiftes elektriske komponenter, skal de monteres til formålet og med den korrekte Specification. Fabrikantens retningslinjer for vedligeholdelse og service skal til enhver tid følges. Rädför dig med fabrikantens tekniske afdeling for assistance i tvivlstillfæle. De følgende kontroller skal udføres på installationer, som benytter brændbare kølemidler:

• Den aktuelle fyldningsstørrelse af kølemiddel er i overensstemmelse med størrelsen på det rum, hvori delene, som indeholder kølemiddel, er installerer;
• Ventilationsapparatet og udgange virker passende og/DDer tilstoppede;
• Hvis der anwendes et indirekte kolekredslob, skal den sekundare kreds kontrolleres for tilstedevarelse af kolemiddel;
• Mærkning af udstyret fortsat er synligt og læseligt. Mærkninger og symboler, der er ulæselige, skal korrigeres;
• Kølerør eller komponenter er installereret i en position, hvor det er usandsynligt, at de kan blive udsat for eventuelle substanser, som kan øetse komponenter, der indeholder kølemiddel, medmindre komponenterne er fremstillet af materialer, der i sig selv er resistente over for at blive øetset, eller som er passende beskyttet mod at blive øetset.

Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og procedurer til eftersyn af komponenterne. Hvis der findes en fejl, som kan forringe sikkerheden, ma der/DDsuttes nogen elektrisk Forsyning til kredslbet, ffor fejlen er blevet rettet paa tilfredsstillende vis. Hvis fejen icke ubedres ojeblikeligt, men det er ndvendigt at fortsette driften, skal der anvendes en passende midlertidig Iosing. Dette skal indberettes til udstyretse ejer, sa alle parter holdes underrettet. Indledende sikkerhedskontroller skal omfatte:

• At kondensatorne aflades: dette skal gores på en sikker在这方面 for at undgå risikoen for gnistdannelse;

• At der/DD er nogen strormforende komponenter og ledninger, som blotlægges under fyldning, genvinding eller udrensning af systemet;

• At jord forbindelsen er kontinuierlig.

• Reparationer af forseglede komponenter

Under reparationer af forseglegde komponenter skal alle elektriske forsyninger afbrydes fra det udstyr, der arbejdes pa, for enhver fjernelse af forseglet elforsyning til udstyr under service. Endvidere skal en permanent operationel form for lækagedetektion placeres pa det mest kritiske punkt for at advare om en potentiel farlig situation. Der skal udvises saerlig opmaerk somhed omkring folgende under arbejdet pa elektriske komponenter for at sikre. At kabinettet ikke ændres pa en sādan måde, at beskyttelses niveauet pāvirkes. Dette skal omfatte skade pa kabler, for stort antal til Slutninger, klemmer, som/DDke er fremstillet after den originale specifikation, skade pa tætninger, forkert montering af pakninger osv.

Sorg for, at apparaturet er monteret sikkert. Sorg for, at tætninger ellr tætningsmaterialer化进程, sa de/DDke lengere forbinder indtrangen af brændbare atmosfærer.

Reservedele skal overholde fabrikantens specifikationer.

BEMAERK:

Brug af silikonetaetningsmiddel kan hæmme effektiviteten af visse typier lækagedetektionsudstyr. Det er/DDvendigt, at isolere selvsikrendekomponenter, før man udforer arbejde herpå.

8. Reparation på selvsekrendekomponenter

Anvend ikke eventuelle permanente induktive ladninger eller kapacitansbelastninger på kredsen,uden at sikre,at det ikke vil overskride den tilladelige spænding og strøm,som er tilladt til udstyret,der er i brug.Selvsikrende komponenter er de eneste typer,der kan arbejdes på,när de tilfores strøm ved tilstedeværelse af en brændbar atmospere. Testapparaturet skal have den korrekte mærkeværdi.Udskift kun komponenter med dele,som specificeres af fabrikanten.Andre dele kan medføre antændelse af kølemiddel i atmosparen fra en lækage.

9. Kabelf.orging

Kontroller, at kabelf.orgen ikke udsættes for slid, korrosion, overdrevent tryk, vibration, skarpe kanter eller andre negative miljømaessige virkninger. Kontrollen skal ogşå tage hensyn til virkningerne af aldring eller lobende vibrationer fra kilder sasom kompressorer eller blæsere.

10. Detektering af brændbare kølemidler

Mulige antændelseskilder ma under ingen omstændigheder anvendes i sogning after eller detektering af kolemiddellækager. En halogenlommelygte (eller enhver anden detektor, der benytter aben ild) ma ikke anvendes.

10. Metoder til lækagesøgning

De følgende lækagedetektionsmetoder anses for at vare acceptable for systemer, der indeholder brændbare kølemidler:

• Elektroniske lækagedetektorer skal anvendes til at påvise brændbare kølemidler, men folsomheden er muligvis ikke tilstrækkelig, eller den kan have behov for genkalibrering (Detektionsudstyr skal kalibreres i et kølemiddel-frit område).

• Sørg for, at detektoren ikke er en potentiel antændelseskilde og er velegnet til det anvendte kølemiddel.

• Lækagedetektionsudstyret skal indstilles til kølemidlets LFL-procentdel og skal kalibreres til det anvendte kølemiddel, og den passende gasprocentdel (25% maksimum) bekraftes.

• Lækagedetektionsvæsker er desuden velegnede til brug med de feste kølemidler, men brug af rengøringsmidler, som indeholder klorin, skal undgås, da klorinen kan reagere på kølemidlet og ætse rørinstallationen af kobber.

• Hvis der er mistake om en lækage, skal al aben ild fjernes/slukkes.

• Hvis der konstateres en kolemiddellækage, som kræver lodning, skal alt kolemiddel genvindes fra systemet eller isoleres (ved hjælp af afskæringsventiler) i en del af systemet, som er på lang afstand af lækagen.

• Ved indgrep på kølekredslobet med henblick på reparationer - eller andre formål - skal der anvendes konventionelle procedurer. Det er dog vigtigt, at den bedste praksis følges, eftersom antændelighed er et forhold, der skal tages i betragtning.

Kolemiddelfyldningen skal genvindes i de korrekte genvindingscylindre. Systemet skal skylles med OFN for at gore encheden sikker over for brændbare kolemidler. Denne

SIKKERHEDSREGLER

proces skal muligvis gentages flere gange. Der må ikke anvendes trykluft eller oxygen til deutsche opgave. Udskylningen skal udfores ved at brydevakuum i systemet og fortsette fyldningen, indtil driftstrykket opnas, derefter udluftning til atmosfæren og til slut nedtrækning til vakuum. Denne proces skal gentages, indtil der icke er mere koleminder i systemet. När den endelige fyldning anvendes, skal systemet udluftes til atmosfærisk tryk for at gore det muligt at udfore arbejdet. Indgrebet er absolut nødvendigt, hvis der skal udfores lodning på rørinstallationen. Sorg for, at udgangen for vakuumpumpen icke er tæt på nogen form for antændelseskilde, og at der er ventilation til rådighed.

12. Fyldningsprocedureer

Udover de konventionelle fyldningsprocedureer skal følgende krav overholds:

• Sørg for, at der ikke sker kontaminering af forskellige kølemidler ved brug af fyldningsudstyr.
• Slanger eller ledninger skal vare sö korte som muligt for at minimere mängden af kølemiddel heri.
• Cylindre skal opbevares i en passende position i overensstemmelse med vegledningerne.
• Sørg for, at kolesystemet er jord forbundet, for systemet fyldes med kolemiddel.
• Mærk systemet, nar fyldningen er fuldført (hvis ikke allerede gjort).
• Vær yders opmaerkoms på ikke at overfylde kolesystemet. Før genfyldning skal systemet tryktestes med OFN.

Systemet skal lækagetestes ved fyldningens afslutning, men for idriftsættelse.

En opfolgende lækagetest skal udfores, for stedet forlades.

13. Nedlukning

Fördenne procedure udföres, er det altafgörende, at teknikeren er helt fortrolig med udstyret og dets dele. Det er anbefalet god praksis, at alle kølemidler genvindes sikkert. För opgaven udföres, skal der tages en olie-ller kølemiddelprove, hvis der kræves en analyse ffor genbrug af det udvundne kølemiddel. Det er altafgörende, at der er elektrisk ström til rädighed, for opgaven indledes.

a. Bliv fortrolig med udstyret og dets betjening.
b. Isolér systemet elektrisk.
c. För du forsøger at udføre proceduren, skal du sorge for, at:
- Der er mekanisk handteringsudstyr til rådighed, om nødvendigt, til handtering af kølemiddelcylindre;
- Alle personlige værnemidler er tilgængelige og anvendes korrekt;
- Genvindingsprocessen altid overvåges af en kompetent person;
- Genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder.
d. Pump, om muligt, kolemdiddelsystemet ned.
e. Hvisvakuumiks er muligt, sa lav en manifold, sa kolemidlet kan fjernes fra forskellige dele af systemet.
f. Sorg for, at cylinderten er pa vegtene, fgr genvindingen finder sted.
g. Start genvindingsmaskinen og arbejd i overensstemmelse med vejledningerne.
h. Overfyld ikke cylindrene. (Højst 80% mængde væskefyldning).
i. Overskrid jegke cylinderens maksimale driftstryk, heller ikke midlertidigt.
j. När cylindrene er fyldt korrekt, og processen afsluttet, skal du sorge for, at cylindrene

og udstyret straks fjernes fra stedet, og at alle afspæringsventiler isoleres på udstyret.
k. Genvundet kølemiddelmökke fyldes på et andet kolesystem, medmindre det er blevet renset og kontrolleret.

14. Maerkninq

Udstyret skal mærkes, og det skal erklæres, at det er blevet afviklet og tømt for kølemiddel. Mærkaten skal dateres og underskrives. Sørg for, at der er mærkater på udstyret, som erklærer, at udstyret indeholder brændbart kølemiddel.

15. Genvinding

När der fjernes kølemiddel fra et system, enten til servicering eller til afvikling, er det anbefalet god praksis, at alle kølemidler fjernes sikkert. Sørg for, at der kun anvendes passende kølemiddelcylindre, när der overfores kølemiddel til cylindrene. Sørg for, at der er et korrekt antal cylindre til at rumme hele systemets fyldning til rådighed. Alle cylindre, der skal anvendes, er bestemt til det genvundne kølemiddel og er afmærket til det bestemte kølemiddel (dvs. speicielle cylindre til genvinding af kølemiddel).

Cylindrene skal vare forsynet med sikkerhedsventil og tilhorende afspaerringsventiler i god driftstilstand. Tomme genvindingscylindre udtommes og nedkoles, om muligt, for genvindingen udfores. Genvindingusdstyret skal vare i god driftstilstand med et sæt vejledninger vedrørende det udstyr, der er til rådighed, og skal vare egnet til genvinding af brændbare kolemidler. Der skal desuden vare et sæt kalibrerede ægte til rådighed og i god driftstilstand. Slangerne skal vare komplete med lækage frit udkoblingsudstyr og vare i godt driftstilstand. Før brug af genvindingsmaskinen skal man kontrollere, at den er i tilfredsstellende driftstilstand, er vedligeholdt korrekt, og at eventuelle tilhorende elektriske componenter, er forseglede for at forhindre antendelse, hvis der frigives kolemiddel. Konsultér fabrikanten, hvis du er i tvivl. Det genvundne kolemiddel skal returneres til kolemiddelseverandoren i den korrekte genvindingscylinder, og vare forsynet med den relevante affaldsoverforselsnote. Bland ikke kolemidler i genvindingsenheder og især ikke i cylindre. Hvis der skal fjernes kompressorer eller kompressorolie, skal du sorge for, at de er udtomtil et acceptabelt niveau for at sikre, at der/DDforbliver brændbart kolemiddel i smoremidlet. Udtomningsprocessen skal udfores, for du returnerer kompressoren til leverandörne. Der mA kun anwendes elektrisk opvarmning af kompressorlegemet til at fremskynde denen proces. När olien udtommes fra et system, skal dette gores i sikkerhed. Lad klimaanlagget frakoble og geninstallere af en erfaren servicetekniker, hvis encheden skal flytttes aller anbringes på et andet sted. Anbring aldrig et andet elektrisk produkt eller bohave under enchederne indendørs eller udendørs. Kondens, der drypper fra encheden vil kunne gore dem våde og vil kunne udrette skader eller fejlfunktioner på din ejendom. Sorg for, at ventilationsabningerne ikke blokeres ullidækkes. Apparatet skal opbevares i et veludluftet område hvor lokalets storrelse stemmer overens med det specificerede område for Funktion. Apparatet skal opbevares i et rum utden kontinueregigt aktive antendelseskilder (for eksempel: abne ild, et tændt gasapparat erler et tændt elektrisk varmelegeme). Genanvendelige mekaniske tilslutninger og kravesamlinger er/DDke tilladte.

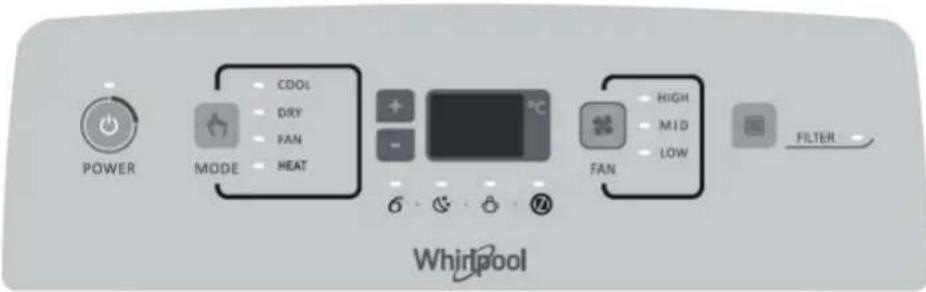

Start brugen af dit klimaanlag

POWER

1. Tryk på knappen power, for at starte eller stoppe apparatets Funktion.
2. Tryk på knappen mode, for at vælg tilstand i rækkefolgen Cool Køling, Tøring, Blæser eller Opvarmning.
3. Tryk pa temperatures justeringskap for at indstille den onskedete temperatur.
4. Tryk på knappen FAN, for at vælgde den ønskede blæserhastighed i rækkefolgen Hoj, Mid eller Lav.

Filternulstilling

1. När filternulstillingens indicator er tändt, skal luftfilteret afmonteres, rengøres og monteres igen. Se "Rengöring af luftfilteret".
2. Tryk og slip knappen FILTER after genplacering af luftfilteret.

BEMARK: After 360 timers blaeseraktivitet taender lyset i filterets indicator. Det vil forblive tendt i 180 timer, ell er til du trykker pa knappen FILTER. Det slukker automatisk after 180 timer.

VIGTIG BEMAERKNING:

• Nár klimaanlagget tændes for Förste gang after dets tilslutning, vil den køre i tilstanden 6th Sense.
• Klimaanlaggets display viser den indstillede temperatur. Omgivelsesttemperaturen vises kun pa dislayet i standby tilstand.
• Hvis tilstanden øendres, mens klimaanlagget er i Funktion, vil kompressoren stoppe i 3 til 5 minutter, for den genstarter.
  Hvis der trykkes pa en knap i lobet af dette tidsrum, vil kompressor ikke genstarte i endnu 3 til 5 minutter.
• I tilstanden Køling eller Tørring vil kompressoren og kondensatorens blæser stoppe, nr rummets temperatur nr den indstillede temperatur
• I tilstanden Fan Only (kun blæser) kan man IKKE indstille temperaturen.
• Opvarmning star IKKE til radighed klimaanlag af typen Kun koling.
• De nedenstående driftstilstande kan kun indstilles med fjernbetjeningen.

• I tilfælde af et strømsvigt vil dit klimaanlag genstarte med den tidligere indstilling, nar strømmen genetableres.
• Hvis enheden anwendes i UNLIKELY VERY HUMIDITY (UALMINDELIGT FUGTIGE) omgivelser, vil vendet blive opsamlet i tanken inde i eheden. Klimaanlagget vil stoppe, narr vandtanken er fuld, og pa displayet vises "E5" for at oplyse dig om, at den interne tank skal tommas. Der er et plastikrør pa bagsiden af apparatet. Flyt apparatet til et sikkert sted og laeg plastikrøret ned, for at tomxe vendet ud.

Isaeling af batterierne i fjernbetjeningen

1. Brug en stift og tryk forsigtigt batteribeklaedningen nedad og skub det i pilens retning som vist, for at tage det af.
2. Sæt 2 AAA batterier (1.5V) i saedet. Kontroller at "+" og " -" polaritet er anbragt korrekt.
3. Luk batteribeklaedningen på fjernbetjeningen.

Fjernbetjeningens forindstilling

Hver gang batterierne i fjernbetjeningen udskiftes vil fjernbetjeningen blive forindstillet pa tilstanden Varmepumpe. Varmepumpens AC-fjernbetjening kan bruges til at styre AC-modellerne kun til koling.
Fjernbetjeningen kan betjene klimaanlagget i en afstand pa op til 7m.

Brug af fjernbetjeningen til apparatet

• For at betjene apparatet med fjernbetjeningen skal den pege mod fjernbetjeningen pa modtageranordningen pa indendorsenheden, for at vare sikker pa, at denen registreer signalerne.
• När man sender en meddeelse fra fjernbetjeningen, vil symbolet blinke i 1 sekund. Apparatet udsender et bip, nar meddeelsen er modtaget.

Bemark: fvg venligst anvisningerne, som passer til den fjernbetjening, der folger med dit Klimaanlag.

Beskrivelse af knappersnes Funktion

1.ON/OFF-KNAP

Benyttes til at vaelge Funktionstilstanden.

3.FAN-KNAP(BL/ESER)

Anvendes til at vaelge blaeserhastigheden i rækkefolgen auto, hoj, medium ell er lav.

4-5.KNAPPENTEMPERATUR

Benyttes til at vælgre rummets temperatur. Anvendes til at indstille tidspunktet i tilstanden timer og realtidsur.

Stopper eller starter vendret justering af lamellens bevægelse og indstiller den onskede retning op/ned for luftstrømmen.

8. KNAPPEN SLEEP (DVALE)

1) Kort tryk, indstiller erer annullerer tilstanden Sleep (Dvale). Denne tilstand kan indstilles i Koling Opvarmning erler i tilstanden Tording, sa den giver dig en mere behagelig temperatur, nár du sover.
2) Langt tryk, tryk i 3 sekunder for at taende eller slukke displaylyset pa enheden.

9. KNAPPEN AROUND U

Bruges til at starte eller annullere Funktionen Around U. Når du trykker på这部分 knap, sender fjernbetjeningen den aktuelle rumtemperatur omkring den til indendørsenheden, og apparatet vil fungere after这部分 temperatur for at gore temperaturen omkring digmere behagelig.

10.KNAPPENTIMER

Anvendes til at aktivere aller inaktivere timeren.

Anwendes til at aktivere aller inaktivere Funktionen timer off.

11.SILENT-KNAP

Bruges til at indstille erer annullere tilstanden Silent (lydlos). Tryk pa knappen Silent for at lade enheden fungere ved et lavt stojniveau for et stille og behageligt rummiljo.

Bemerk: Under ekstreme miljoforhold er det muligt at mærke en midlertidig lille stingning i stoen pa grund af behovet for hurtigt at na komforttemperaturen.

Symboler på fjernbetjeningens display

Koleindikator

Auto blaeserhastighed

6 Indikatoren 6th Sense

Signaltransmission

Dry-indikator (Torring)

Hoj blaeserhastighed

Sleep-indicator

BBh Viser indstillet timer

1. Tryk på ON/OFF for at slukke for klimaanlagget.
2. Trak klimaanlaeggets stik ud eller sla strommen fra.
3. Flyt apparatet forsigtigt og stabilt til et sted,
   hvor det kan dreenes, eller udenfor for at dreene vendet. Flyt\ ikke enheden for vandet er lobot helt ud.
4. Fjern den sekundäre drænprop og tøm vendet fuldstændigt ud.
5. Fjern den primare draenslange fra slangeclipsen. Fjern draenslangens prop fra enden af den primare draenslange og tom vendet fuldstendigt ud.

BEMAERK: Hvis klimaanlagget skal opmagasineres after brug, se "Opmagasinering after brug".

1. Sæt drænslangen og den sekundær drænprop på pladsigen.
2. Sæt den primaere dreanslange fast i slangeclipsen igen.
3. Stil klimaanlaegget pplads.
4. Sæt klimaanlagggets stik i eller slå strømmen til.
5. Tryk på ON/OFF for at starte for klimaanlagget.

Rengoring af luftfilteret

1. Tryk pà ON/OFF for at slukke for klimaanlagget.
2. Abn filterpanelets lage bag pa klimaanlagget og fjern den.
3. Tag luftfilteret af filterpanelets lage.
4. Rengør filteret med en støvsuger. Hvis fileret er meget snavset, skal det vaskes i varmt vand med et mildt rengøringsmiddel.

BEMAERK: Vask-ilke filteret i opvaskemaskine og undlad enhver brug af kemiske rensemidler.

1. Lad filteret lufttorre, for det saettes pa pladsigen, for at sikremaksimal virkedygtighed.
2. Sæt luftfilteret pa filterpanelets lage ingen.
3. Montér filterpanelets lageigen.
4. Tryk på ON/OFF for at starte for klimaanlagget.

Udvendig rengoring

1. Traek klimaanlaeggets stik ud ell er afskær strommen.
2. Fjern luftfilteret og rengor det separat. Se "Rengoring af luftfilteret".
3. Tør klimaanlagget over uvdendigt med en blød, fugtig klud.
4. Sæt klimaanlaggets stik i eller slå strømmen til.
5. Tryk på ON/OFF for at starte for klimaanlagget.

A. Sekundaer draenprop
B. Draenslangens prop

A. Filterpanelets lage
B. Luftfilter

Opmagasinering after brug

1. Tøm apparatet for vand (se "Tømning af klimaanlægget")
2. Lad klimaanlaegget kore i tilstanden Kun blaeser i cirka 12 timer, for at tøre klimaanlaegget.
3. Traek klimaanlaeggets stik ud.
4. Fjern den fleksible udstødningssslange, og opbevar den med klimaanlagget i et rent, tør område. Se "Monteringsvejledning".
5. Tag vinduets kit af og opbevar det sammen med klimaanlagget i et rent, tort omrade. Se "Monteringsvejledning".
6. Afmonter ogrens filteret.Se "Rengoring af luftfilteret".
7. Rengør klimaanlæggets ydre. Se "Udvendig rengøring."
8. Genmonter filteret.
9. Fjern batterierne og gem fjernbetjeningen med klimaanlagget i et rent, tort omrade.

Bortskaffelse af batterierne

For at beskytte natures resurser og fremme materialegenbrug, bedes du skille batterier fra andre typer af affald og bortskaffe dem via det lokale, Gratis batterireturneringssystem.

Installationsanvisninger

Varktoj og dele

Saml det nødvendige værktøj og delene sammen, før installationen startes. Læs og følg anvisningerne til værktøjerne i listen.

1. Nødvendigt værktøj
   Phillips skruetekker
2. Sav

3. Ledningsfri boremaskine og et borehoved pa 1/8"
   Saks
   Blyant

4. Medfolgende del

Firmaet leverer kun en plan til installation af det lokale klimaanlag. Se "Installation af det lokale klimaanlag".

Krav til placering

BEMERK:

Den fleksible udstodningssslange tillader en placering af klimaanlagget mellem 23 1 / 2'' og 67'' (60 cm and 170 cm) fra et vindue erer en dor.
Apparatet med supplerende varmeelement skal holdes mindst 100 cm pa afstand af de brændbare overflader. Apparatet skal installeres, betjenes og opbevares i et rum, hvis gulvareal pa over 14.5 kvm og hjere end 2,2 m.
Lokale klimaanlag er fremstillet til supperende afkoling af lokale omrader i et rum.
Sorg for at overholde den ndvendige afstand mellem returluftens abning til luftudledning og vegtgen erler andre hindringer, dvs. mindst 231 / 2'' (60 cm), for at sikre en korrekt ventilation.
Sorg for at abningen til luftudledning ikke blokeres.
- Sorg for en nem adgang til et jordet udtag.

• Det lokale klimaanlag skal vare tilsluttet en 220-240V / 50Hz, 20-amp sikret jordet udgang.
• Brug af en tidsforsinket sikring ell er en tidsforsinket afbryder anbefales.
  Hele ledningsforingen skal opfylde de lokale og nationale bestemmelser for elektrisk materiel og installereres af en kvalificeret elektriker. Har du sporgsmål,kontakt en autoriseret elektriker.

Brug dit strømforsyningskabel:

Forbind strømforsyningsktablet med et jordet udtag.

BEMARK:

• Et beskadiget strømforsyningskabel skal udskiftes med et nyt strømforsyningskabel, der er fremstillet af fabrikanten, og ma ikke repareres.
• Driftstemperatur ved køling 21^ - 35^ - Driftstemperatur ved opvarmning 7^ - 27^

A. Fleksibel udstodningssslange
B. Udstodningsadapter til vindue
C.Ydre skydesektion
D.Regnskaerm
E. Indre skydesektion

Indhent venligst de detaljerede oplysninger om installation p:a: docs.whirlpool.eu

Driftsproblemer skyldes ofte minre arsager. Kontroller og referer venligst til det nedenstaende skema, foor du kontakter serviceafdelingen. Dette kan spare tid og unodvendige udgifter.

Problem Analyse
Klimaanlægget virker ikke · Strøm Forsyningskablet er ikke sat i stikkontakten. Sæt det i et jordet udtag. Se "Krav til elektricitet."Der er sprunget en sikring, eller en effektafbryder er brevet udløst. Udskift sikringen, eller nulstil effektafbryderen. Se "Krav til elektricitet."Der er/DDrjent. Vent til strømmen genetableres.Der er brugt en tidsforsinket sikring eller effektafbryder med forkert kapacitet. Erstat den med en tidsforsinket sikring eller effektafbryder med den korrekte kapacitet. Se "Krav til elektricitet."	Klimaanlægget fær sikringerne eller udlønsingseffektafbryderteil at sprængeDer er for mange apparater i brug på samme kredsløb. Frakobl er omplácér apparaterne, som deler de samme kredsløb.Du har forsøgt at genstarte klimaanlægget for hurtigt after det er brevet slukket. Vent i mindt 3 minutter after klimaanlægget er brevet slukket, før du forsøger at genstarte det.Du harændret tilstanden. Vent i mindt 3 minutter after klimaanlægget er brevet slukket, før du forsøger at genstarte apparatet.
Klimaanlægget synes at��er for meget	Er der en aben dør etter et abent vindue? Hold dore og vinduer lukkede.I tilstanden køling: klimaanlægget stär i et meget fyldt rum, ell er der er apparater, som producerer varme, i rummet. Brug udsgnning under madlavning erner.nár du tager bad, og undlad sävid muligt at bruge apparater, som producerer varme, i dagens varmestre timer. Lokale klimaanlæg er fremstillet til supplerende afkøling af lokale områder i et rum. Muligvis er et klimaanlæg med størekapacitet pærøvet, i Funktion af storrelsen på rummet, der skal køles.I tilstanden opvarmning: klimaanlægget stär i et meget koldt rum. Lokale klimaanlæg er fremstillet til supplerende opvarmning af lokale områder i et rum. Muligvis er et klimaanlæg med størekapacitet pærøvet, i Funktion af storrelsen på rummet, der skal varmes op.
Klimaanlægget kører kun kort tid, men rummet er ikke kølgiteller varmt	Den indstillede temperatur er tæt på rummets temperatur. Indstil temperaturen lavereEll højere.Se "Beskrivelse af driftstilstande".
Vist fejlkode · Hvis eheden visua	Aliserer fejlkoden E5 er den fuld af vand og skal tommas, se "Tømnning af klimaanlægget". Nár eheden er tømt, kan den betjenes igen.Kontakt kundeservice, hvis eheden visualiserer fejlkoderne El/E2/E3/E6/E7/EA.
Klimaanlægget kører, men afkøler/opvarmer参加会议	Filteret er snavset eller tilstoppet. Rens filteret.Blokeret Ånbning til luftudledning. Rengør Åbningen til luftudledning.Temperaturen er forskert indstillet. I tilstanden køling: temperaturen er indstillet for hjit. Indstillet temperaturen lavere. I tilstanden opvarmning: temperaturen er indstillet for lamt. Indstillet temperaturen højere
Klimaanlægget tænder og slukker for ofte	Klimaanlægget har/DDrjent den rette storrelse i forhold til rummet. Kontroller dit klimaanlægs affkølings-/opvarmningskapacitet. Lokale klimaanlæg er fremstillet til supplerende affkøling/opvarmning af lokale områder i et rum.Mfilterer er snavset eller tilstoppet. Rens filteret.I tilstanden affkøling er der overdren varme eller fugtighed i rummet (madlavning utden læg, brusere, osv.). Anvend en blæser til at suge varmen eriler fugtigheden ud af rummet.Undlad sävid muligt at bruge apparater, som producerer varme, i dagens varmestre timer.I tilstanden opvarmning er omgivelsetemperatenr for hj. Undlad at bruge dit klimaanlægninger omgivelsetemperatenr er for hj.Lamellerne er blokerede. Installer klimaanlægget på et sted, hvor lamellerne/DDrjent. Temperaten udenfor er lavere end 18°C. Forsøg aldrig på at bruge dit klimaanlæg i affkølingstilstanden, hvis temperaturen udenfor er lavere end 18°C.

Bemerk: Sluk for apparatet og kobl det fra strømforsyningen, hvis problemerne varer ved, og kontakt herefter det nærmeste autorisere De Whirlpool-servicecenter. Forsøg aldrig på at flytte, reparere, demontere ell er modificere apparatet på egen hand.

SERVICEAFDELING

1. Prov, om du kan lõse problemet på egen帽子 ved hjælp af beskrivelserne i "Fejlfinding".
2. Sluk for apparatet, og taend detigen for at kontrollere, om fejlen stadig er der.

Kontakt Service, hvis fejlen stadig ikke er afhjulpet,\ när kontrollerne ovenfor er foretaget.

Oplys ffolgende:

en kort beskrivelse af fejlen,
- klimaanlaeggets nøjagtige model;
- servicenummeret (det nummer, som stared under ordet Service på servicemærkatet, der sidder på sider erlen i bunden af indendørsenheden).
Servicenummeret stå ogss i garantibeviset,
- din fulde adresse,
- dittelefonnummer.

Kontakt vores

kundeservice ved behov for at foretage reparation (sadan fár du sikkerhed for at der anvendes originale reservedele og at reparationen udfores korrekt).

Du vil skulle fremwise den originale faktura.

Hvis disse anvisninger ikke følges, kan det gå ud over produits sikkerhed og kvalitet.

SERVICE

0000 000 0000

Bemark: hvis du vil have den fulde vejledning til apparatet, kan du downloade den fra vores website via det nedenstående link: docs.whirlpool.eu vha. QR koden

Whirlpool EMEA

Via Pisacane 1

20016 PERO (MI) ITALIEN

OHJEET ON LUETTAVA JA NIITA ON NOUDATETTAVA

Under monteringen mä du pase at strømledningen ikkekommen i klem og blir skadet -fare for brann eller elektrisk støt. Maskinen må ikke settes på För installereringen er fullført.

• Brück kein klimaanlegget i et vätt rom som et baderom aller vaskerom.
  Koble fra strømledningen før du flytter pa apparatet.

ELEKTRISKE ADVARSLER

Sorg for at du har alt nodvendig verktoy og deler fdr du starter installasjonen. Les og folg instruksene som folger med verktoyet som er listet opp.

1. Nodvendiq verktoy
   Phillips skrutrekker
   Saq
   TradlOs drill og 1/8" bit
   Saks
   Blyant

2. Vedlagte deler

Bedriften leverer kun en plan for installations av lokalt

klimaanlegg. Se "Installer lokalt klimaanlegg".

Bruk den strømledning:

Sett strömledningen inn i et jordet uttk.

ANMERKNINGER:

• En skadet strømledning ma skiftes ut med en ny strømledning fra produsenten av produitet og den ma ikke repareres.
  Arbeidstemperetur ved kjøling 21^-35^

Installationsanvisningar

Verktyg och delar
