C3A - Valvontakamera EZVIZ - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton valvontakamera tukiaseman kanssa
Merkki	EZVIZ
Malli	C3A
Kameran virtalähde	Sisäänrakennettu ladattava akku, verkkovirtasovitin 5V/1A
Tukiaseman virtalähde	Verkkovirtasovitin 12V/1,5A
Akun tyyppi	Ladattava litiumioniakku (sisältyy)
Paikallinen tallennus	microSD-kortti enintään 128 Gt (luokka 10 suositeltava)
Yhteydet	Wi-Fi 2,4 GHz, RJ45 (tukiasema), microSIM 4G -kortti (valinnainen)
Katselukulma	126°
Liiketunnistus	Passiivinen infrapuna-anturi (PIR), optimaalinen etäisyys 1,5–7 m
Yönäkö	Automaattinen päivä/yö -vaihto valovastuksella
Ääni	Sisäänrakennettu mikrofoni ja kaiutin (kaksisuuntainen ääni)
Tuettujen kameroiden määrä	Enintään 6 kameraa tukiasemaa kohden
Langaton kantama	Enintään 100 m (300 jalkaa) avoimessa tilassa
Asennus	Magneettinen tuki tai ruuvikiinnitys (mukana)
Mobiilisovellus	EZVIZ (iOS ja Android)
Suojausluokka	Ei määritelty, sisä-/ulkokäyttö suositellaan varoen
Kameran paino	Noin 200 g (arvio)
Kameran mitat	Noin 70 x 70 x 110 mm (arvio)
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Vältä hankaavia tuotteita.
Turvallisuus	Käytä vain mukana toimitettuja sovittimia. Älä altista liialliselle kosteudelle.
Varaosat saatavilla	Akku, sovitin, magneettinen tuki, kaapelit (USB, verkko)
Korjattavuus	2 vuoden takuu. Ota yhteyttä EZVIZ-tukeen korjauksia varten.

Usein kysytyt kysymykset - C3A EZVIZ

Kuinka akku asennetaan kameraan?

Paina painiketta avataksesi akkulokeron kannen. Aseta akku ja sulje kansi. Lataa akku täyteen ennen ensimmäistä käyttöä.

Kuinka kamera synkronoidaan tukiaseman kanssa?

Varmista, että kamera on 0,6–1 m etäisyydellä tukiasemasta. Paina tukiaseman pääpainiketta ja pidä kameran SYNC-painiketta painettuna 5 sekunnin ajan. Merkkivalo vilkkuu nopeasti sinisenä, kun synkronointi onnistuu.

Mitä microSD-korttia suositellaan?

Käytä luokan 10 microSD-korttia, enintään 128 Gt. Alusta se EZVIZ-sovelluksessa ennen käyttöä.

Kuinka muistikortti alustetaan sovelluksessa?

EZVIZ-sovelluksessa mene kohtaan Device Settings ja sitten Storage Status. Jos tila on 'Uninitialized', kosketa alustaaksesi. Tila muuttuu 'Normal'.

Mitä tehdä, jos synkronointi epäonnistuu?

Jos merkkivalo vilkkuu nopeasti punaisena, synkronointi on epäonnistunut. Toista toimenpide varmistaen, että kamera on lähellä tukiasemaa ja tukiasema on virta päällä.

Kuinka pääsen tukiasemaan selaimella?

Yhdistä Wi-Fi-verkkoon 'ezviz_xxxxxx' käyttäen tarran salasanaa. Avaa selain ja mene osoitteeseen wifi.ezvizlife.com. Seuraa asennusohjattua.

Mikä on kameran ja tukiaseman välinen enimmäisetäisyys?

Kantama voi olla jopa 100 metriä (300 jalkaa) avoimessa tilassa. Pysy kaukana langattomista laitteista häiriöiden välttämiseksi.

Kuinka kameran akku ladataan?

Kytke kamera sähköpistorasiaan mukana toimitetulla 5V/1A-sovittimella. Punainen vilkkuva merkkivalo osoittaa latauksen, vihreä tasainen latauksen olevan valmis.

Voinko käyttää microSIM-korttia tukiaseman kanssa?

Kyllä, aseta microSIM-kortti sille tarkoitettuun paikkaan. Se mahdollistaa Internet-yhteyden matkapuhelinverkon kautta. Varmista, että sinulla on sopiva dataliittymä.

Mitä tarkoittaa jatkuva punainen merkkivalo tukiasemassa?

Jatkuva punainen merkkivalo akun tilan merkkivalossa tarkoittaa poikkeamaa. Päämerkkivalossa punaista käytetään synkronoinnin aikana. Tarkista tila EZVIZ-sovelluksesta.

KÄYTTÖOHJE C3A EZVIZ

Netzwerkkabel

Basisstation (x1) Netwerkkabel (x1)

Netwerkkabel

i Controleer of de indicator van de WAN-interface brandt of knippert.

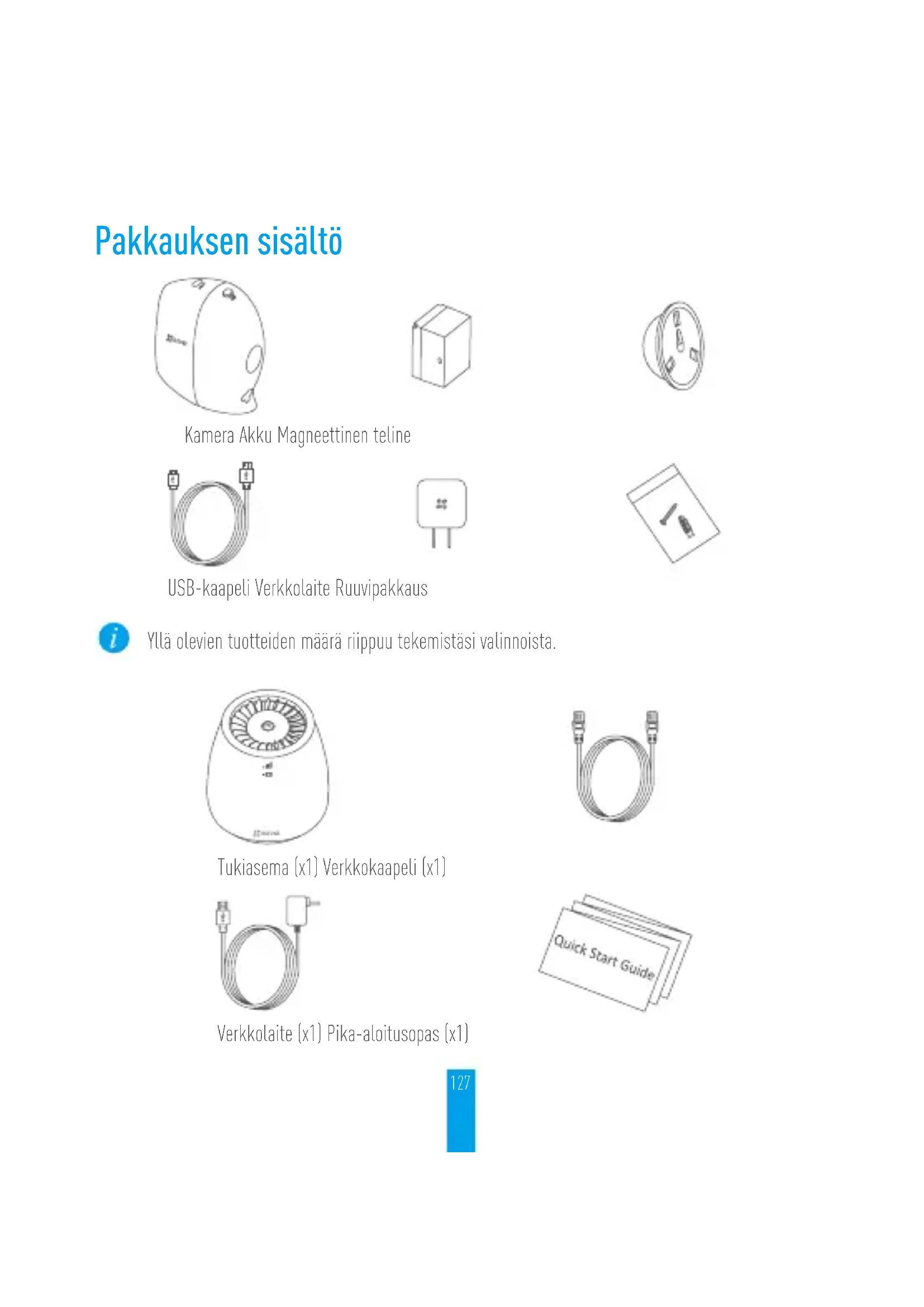

Kamera Akku Magneettinen teline

USB-kaapeli Verkkolaite Ruuvipakkaus

Yllä olevien tuotteiden määrä riippuu tekemistäsi valinnoista.

· 通 · 通

Tukiasema (x1) Verkkokaapeli (x1)

Verkkolaite (x1) Pika-aloitusopas (x1)

Quick Start Guide

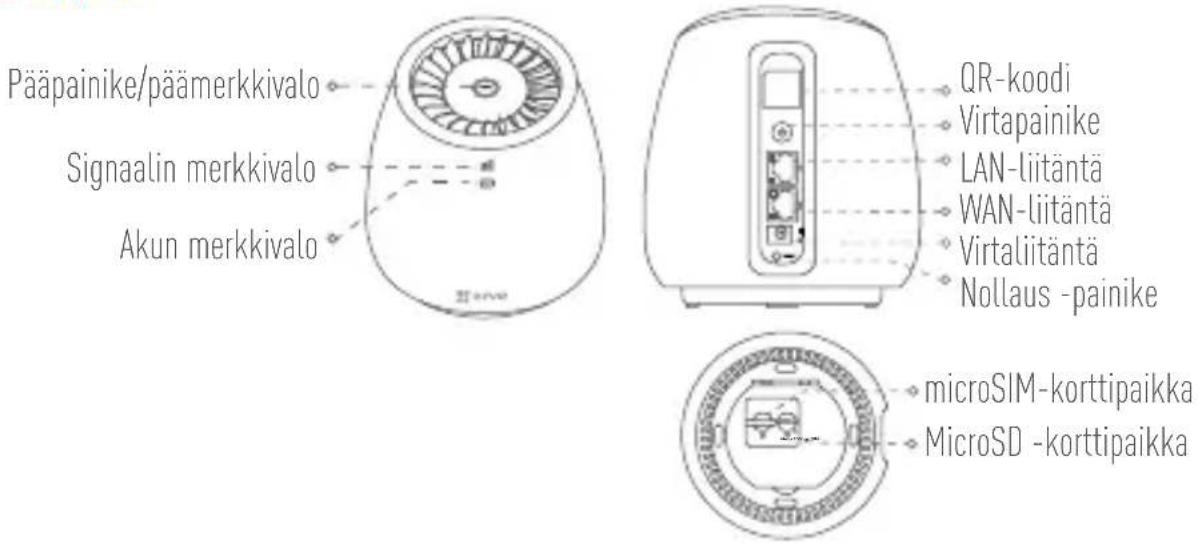

Tukiasema

Pääpainike/päämerkkivalo Signaalin merkkivalo Akun merkkivalo QR-koodi Virtapainike LAN-liitäntä WAN-liitäntä Virtaliitäntä Nollaus -painike microSIM-korttipaikka MicroSD -korttipaikka

Nimi Kuvaus

Päämerkkivalo	Tasaisesti palava vihreä: järjestelmä toimii oikein.Tasaisesti palava sininen: laitetta ei ole yhdistetty internetiin.Vilkkuva sininen: muistikorttia alustetaan tai laitteen synkronointia kameran kanssa aloitetaan.Ei pala: tukiasema on kytketty pois päältä.
Pääpainike	Painamalla aloitat synkronoinnin kameran kanssa (synkronointi kestää 2 min).
Signaalin merkkivalo	Tasaisesti palava vihreä: verkkoyhteys on muodostettu.Ei pala: verkkoyhteys on katkaistu.
Akun merkkivalo	Tasaisesti palava punainen: poikkeus.Tasaisesti palava vihreä: ladattu.Vilkkuva vihreä: ladataan.Tasaisesti palava keltainen: akun varaus vähissä.
Virtaliitäntä	Akun lataamiseen tai virran syöttämiseen tukiasemaan.
Virtapainike	Painamalla kytket tai katkaiset virran.
Nollaus -painike	Pitämällä 7 sekuntia painettuna käynnistät uudelleen ja palautat kaikki parametrit oletusasetuksiin.
Micro SD -kortti	Suositeltava korttityppi: luokka 10, enint. 128 Gt.Alusta kortti EZVIZ-sovelluksessa ennen käyttöä.

FI

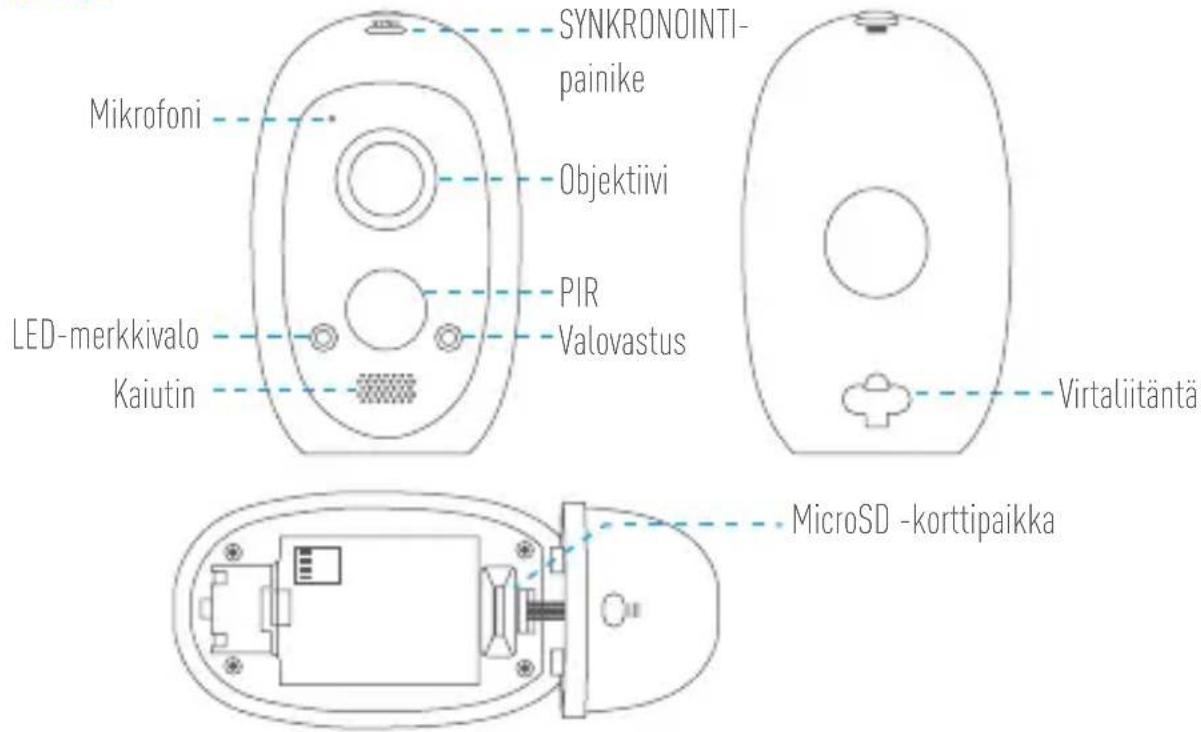

Kamera

SYNKRONOINTI- painike Mikrofoni Objektiivi PIR Valovastus LED-merkkivalo Kaiutin Virtaliitäntä MicroSD -korttipaikka

Nimi Kuvaus

SYNKRONOINTI-painike Valmistele kamera Wi-Fi-määritystä varten pitämällä painettuna 5 sekuntia.

PIR PIR-anturin (passiivinen infrapuna-anturi) avulla laite voi havaita ihmiskehon mahdollisen murtautumisen tunnistamista ja tallennuksen käynnistämistä varten.

LED-merkkivalo • Tasaisesti palava punainen: kamera käynnistyy.

• Tasaisesti palava sininen: videota katsotaan EZVIZ-sovelluksessa.
• Hitaasti vilkkuva sininen: kamera toimii.
- Hitaasti vilkkuva punainen: kameraa ladataan / verkkovirhe.
- Nopeasti vilkkuva sininen: kamera on valmis Wi-Fi-määritykseen.
- Nopeasti vilkkuva punainen: poikkeus / akun varaus vähissä.

Valovastus Tunnistaa ympäristön valaistuksen päivä-/yötilan aktivoimista varten.

Micro SD -kortti • Suositeltava korttityppi: luokka 10, enint. 128 Gt.

• Alusta kortti EZVIZ-sovelluksessa ennen käyttöä.

Virtaliitäntä Akun lataamiseen tai virran välittämiseen kameraan.

Määritys

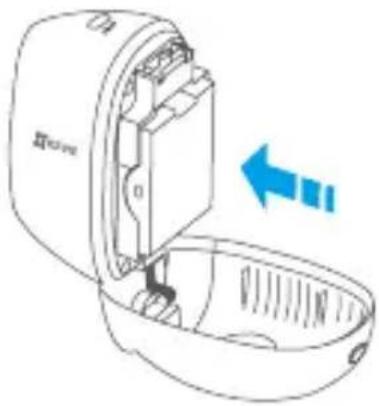

1. vaihe Aseta akku kameraan

• Avaa akkukotelon kansi painamalla painiketta, kuten alla näytetään.
• Aseta akku.
• Sulje akkukotelon kansi.

Bipbox

i Lataa akku täyteen ennen ensimmäistä käyttökertaa.

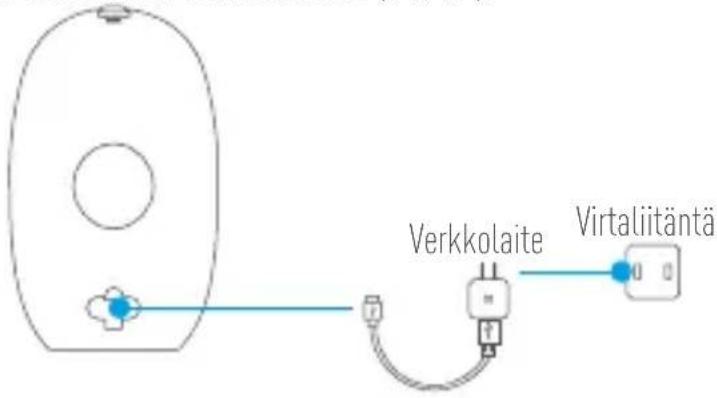

2. vaihe Lataa akku

- Liitä kamera virtalähteeseen verkkolaitteella (5 V, 1 A).

Verkkolaite Virtaliitäntä

i Käytä akun lataamiseen tarkoitettua laturia.

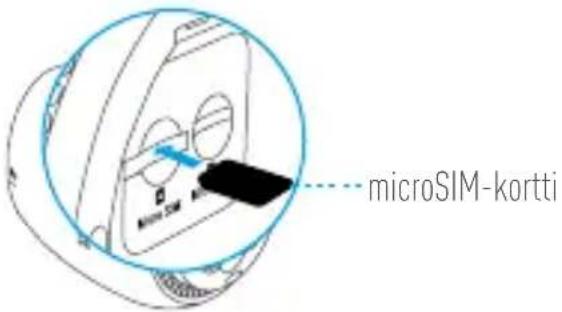

3. vaihe Asenna microSIM-kortti (lisävaruste)

• Irrota pohjan kansi.
• Aseta microSIM-kortti korttipaikkaan niin, että se napsahtaa paikalleen.
• Sulje kansi.

microSIM-kortti

• Voit muodostaa yhteyden Internetiin käyttämällä microSIM-korttia (ostettava erikseen).
• Jos tiedonsiirtosopimuksesi sisältää vain rajoitetun mobiilidatan määrän, yhteyden
  tms., kiinnitä huomiota laitteen datankäyttöön ja/tai yhteyden kestoon välttääksesi rajoitusten ylittymisen.
• Voit myös noudattaa 5. vaiheen ohjeita ja yhdistää sen internetiin reitittimen kautta.

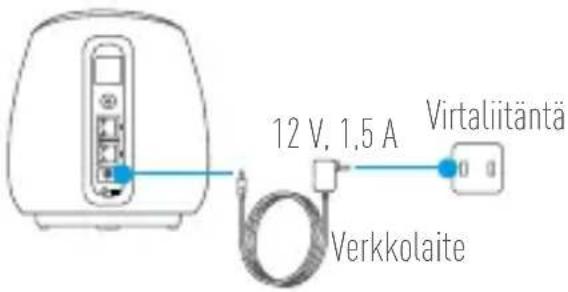

4. vaihe Kytke tukiaseman virta päälle

- Odota, kunnes päämerkkivalo palaa tasaisesti vihreänä tai sinisenä.

12 V, 1,5 A Verkkolaite Virtualitäntä

Noudata kohdan Tukiaseman käyttö selaimen kautta vaiheita sivulla 135, jos signaalin merkkivalo ei pala sen jälkeen, kun olet asentanut microSIM-kortin ja kytkenyt virran.

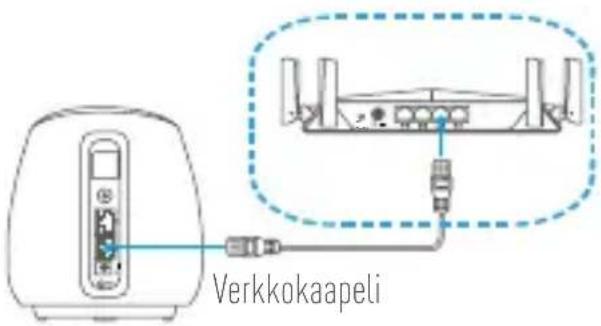

5. vaihe Yhdistä tukiasema internetiin verkkokaapelilla

- Yhdistä tukiasema reitittimen LAN-liitäntään verkkokaapelilla.

Verkkokaapeli

i Varmista, että WAN-liitännän merkkivalo palaa tai vilkkuu.

6. vaihe Synkronoi tukiasema kameran/kameroiden kanssa

• Varmista, että kamera on 0,6–1 metrin etäisyydellä tukiasemasta.

• Pidä langattomat laitteet ja esteet etäällä.
  • Synkronointiprosessi kestää noin 2 minuuttia.

• Paina tukiaseman pääpainiketta. Päämerkkivalo vilkkuu sinisenä.

1. Paina kameran SYNKRONOINTI-painiketta ja pidä sitä painettuna 5 sekunnin ajan. LED-merkkivalo vilkkuu hitaasti sinisenä. Kun sininen merkkivalo alkaa vilkkua nopeammin ja sitten pysähtyy, synkronointi on valmis.

• Nopeasti vilkkuva sininen: synkronointi on valmis.
• Nopeasti vilkkuva punainen: Synkronointi epäonnistui. Toista synkronointiprosessi.

Kuhunkin tukiasemaan voidaan synkronoida enintään kuusi kameraa.

7. vaihe Lisää tukiasema EZVIZ-tiliisi

1. Luo käyttäjätili.

• Yhdistä mobiililaitteesi internetiin.
• Etsi hakusanalla "EZVIZ" App Storesta tai Google Play ^TM -kaupasta ja lataa sovellus.
• Käynnistä sovellus ja rekisteröi EZVIZ-käyttäjätili.

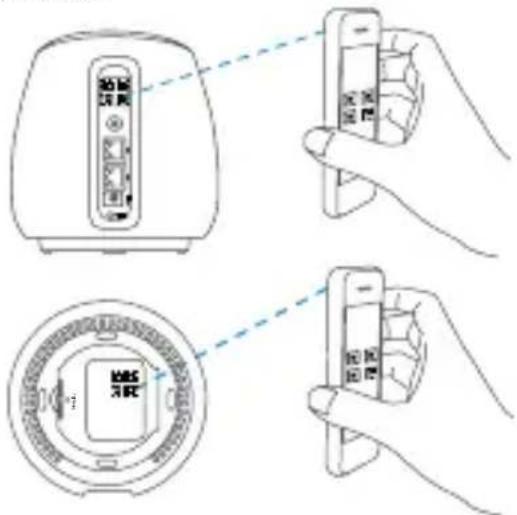

2. Lisää tukiasema EZVIZiin.

• Kirjaudu EZVIZ-sovellukseen.

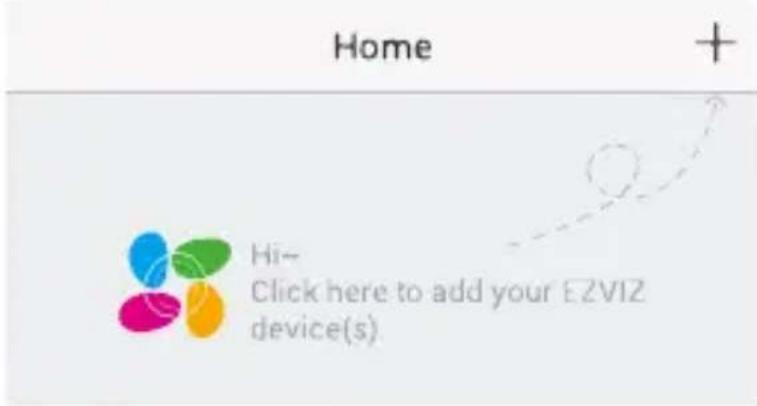

• Siirry QR-koodin skannausnäyttöön napauttamalla aloitusnäytön oikeassa yläkulmassa olevaa "+"-symbolia.

- Skannaa tukiaseman QR-koodi.

• Viimeistele asetus napauttamalla "Add (lisää)" -painiketta. Tämä kestää noin 1 minuutin.
• Aloita kameran/kameroiden käyttö ja tarkastelu mobiilisovelluksessa valitsemalla "View Camera (näytä kamera)".

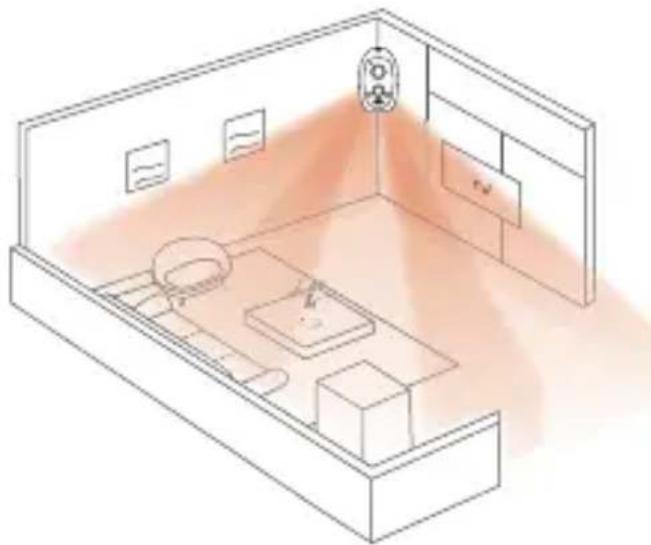

Kameran asentaminen

1. vaihe Valitse puhdas ja tasainen alusta sisällä tai ulkona.

• Kameran ja tukiaseman välisen etäisyyden pitäisi olla enintään 100 m. Pidä langattomat laitteet ja esteet etaällä, sillä ne voivat lyhentaä viestintäetaisyytta.
• Kamerassa on 126 asteen katselukulma. Sijoita kamerat niin, että videoitava tila on kameroiden kuvakentässä.
• Kameran liikkeentunnistus on huomattavasti herkempi kuvakentän sivuttaisen liikkeentunnistuksessa. Paras liikkeentunnistusalue on 1,5–7,5 m:n etäisyydellä kamerasta.

lhäältä 126°

1. vaihe Kiinnitä magneettinen teline mukana tulevalla ruuvilla.

1. vaihe Asenna kamera magneettiseen telineeseen tai kiinnitä se suoraan magneettiseen pintaan.

Liite

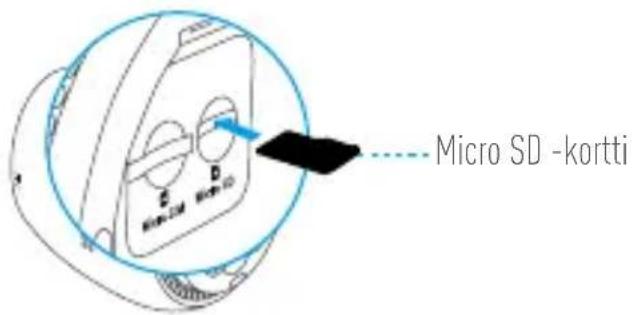

Muistikortin asentaminen

• Irrota pohjan kansi.
• Aseta microSD-kortti micro-SD-korttipaikkaan niin, että se napsahtaa paikalleen.
• Sulje pohjan kansi.

Micro SD -kortti

Muistikortin alustaminen

1. Valitse EZVIZ-sovelluksessa Storage Status (tallennustilan tila) Device Settings (laiteasetukset) -näytössä tarkistaaksesi muistikortin tilan.

Storage Status
Device Version	Vx.x.x build xxxxx No new version.

1. Jos muistikortin tilana näkyy Uninitialized (alustamaton), alusta se napauttamalla. Tilaksi tulee tämän jälkeen Normal (normaali).

Tukiaseman käyttö selaimen kautta

Etsi mobiililaitteestasi Wi-Fi-verkkoa nimeltä "ezviz_xxxxxx", valitse "ezviz_xxxxxx"-verkko, anna Wi-Fi-salasana ("Wi-Fi-nimi"ja "oletussalasana" löytyvät laitteen tarrasta)

Jos ohjattu toiminto ei avaudu, mene verkko-osoitteeseen (wifi.ezvizlife.com) verkkoselaimella.

Katso lisätietoa osoitteesta www.ezvizlife.com.

LIMITED WARRANTY

Kiitos, että ostit EZVIZ-tuotteita. Tämä rajoitettu takuu antaa sinulle, EZVIZ-tuotteen alkuperäiselle ostajalle, erityiset lailliset oikeudet. Sinulla voi olla myös muita laillisia oikeuksia, jotka vaihtelevat osavaltion, provinssin tai hallintoalueen mukaan. Tämän rajoitetun takuun alaisia vastuuvapauslausekkeita ja vastuurajoituksia ei sovelleta siinä määrin kuin sovellettavissa oleva laki estää. Maahantuojilla, jälleenmyyjillä, edustajilla tai työntekijöillä ei ole oikeutta tehdä mitään muutoksia, laajennuksia tai lisäyksiä tähän rajoitettuun takuuseen.

EZVIZ-tuotteellasi on kahden (2) vuoden takuu ostopäivästä alkaen materiaali- tai valmistusvirheiden varalta edellyttäen, että laitetta on käytetty normaalisti ja käyttöoppaan mukaisesti, takuukausi voi olla pidempi, jos tuotteen myyntimaan lainsäädäntö niin vaatii.

Voit pyytää takuuhuoltoa lähettämällä sähköpostia osoitteeseen [e-mail].

Takuunalaisten viallisten EZVIZ-tuotteiden yhteydessä HANGZHOU EZVIZ SOFTWARE CO., LTD. ("yritys") valintansa mukaan (i) korjaa tai vaihtaa tuotteen maksuttomasti, (ii) vaihtaa tuotteen toimivaan vastaavaan tuotteeseen (iii) tai palauttaa alkuperäisen ostohinnan sillä edellytyksellä, että käyttäjä toimittaa alkuperäisen ostokuitin tai kopion siitä ja lyhyen selityksen viasta sekä palauttaa tuotteen alkuperäisessä pakkauksessaan. Yrityksen omaa harkintavaltaa käyttäen tuotteen korjaus tai vaihto voidaan tehdä uusilla tai kunnostetuilla tuotteilla tai komponenteilla. Tämä takuu ei kata postikuluja, vakuutusta ja mitään muita tuotteen palautuksesta johtuvia satunnaisia kuluja.

Lukuun ottamatta tilanteita, joissa sovellettava laki estää sen, tämä on ostajan ainoa hyvitys tämän rajoitetun takuun puitteissa. Tämän rajoitetun takuun alaisena korjattu tai vaihdettu tuote on tämän rajoitetun takuun kattama vähintään yhdeksänkymmenen (90) päivän ajan toimituspäivästä alkaen tai alkuperäisen takuujakson loppuajan.

Tämä takuu ei kata seuraavia kohtia:

• Jos takuuvaatimus tehdään takuujakson ulkopuolella tai jos ostotodistusta ei toimiteta.
• Iskusta, väärinkäytöstä, muuttamisesta, sovellettavan käyttöohjeen vastaisesta käytöstä, virheellisestä voimansiirtolinjan jännitteestä, onnettomuudesta, häviämisestä, varkaudesta, tulipalosta, tulvasta tai muista luonnonmullistuksista johtuva häiriö, vika tai toimintahäiriö, kuljetusvahinko tai valtuuttamattoman huoltohenkilöstön tekemistä korjauksista johtuva vaurio.
• Kuluvat osat, kuten paristot, joissa toimintahäiriö johtuu tuotteen normaalista vanhenemisesta.
• Kosmeettinen vaurio, mukaan lukien, muttei niihin rajoittuen, naarmut, lommot ja porttien rikkoutuneet muoviosat.
• Ohjelmistot, vaikka ne olisivat pakattuja tai myytyjä EZVIZ-laitteiston kanssa.
• Kaikki muut vauriot, jotka eivät johdu materiaaleista tai työnlaadusta.
  • Tavanomainen puhdistus, normaali kosmeettinen ja mekaaninen kuluminen.

Jos sinulla on kysyttävää, ota yhteyttä tuotteen myyjään tai lähetä meille sähköpostia osoitteeseen [e-mail].

COPYRIGHT ©2019 Hangzhou EZVIZ Software Co., Ltd. KAIKKI OIKEUDET PIDÄTETÄÄN.
