KÄYTTÖOHJE POWX480 PowerPlus

1 KÄYTTÖ 2
2 LAITTEEN OSAT (KUVA A) 2
3 PAKKAUKSEN SISÄLTÖ....2
4 SYMBOLIT 2
5 YLEISET TURVALLISUUSOHJEET....3
5.1 Työskentelyalue....3
5.2 Sähköturvallisuus....3
5.3 Henkilöturvallisuus....3
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....4
5.5 Huolto 4
6 ERITYISIÄ TURVAVAROITUKSIA 4
6.1 Vaaratilanteet valokaarihitsauksen aikana....5
6.2 Ahtaat ja kosteat tilat....6
6.3 Suojavaatetus....6
6.4 Säteily- ja palovammasuoj 6
7 KÄYTTÖ....6
7.1 Hitsauksen valmistelu....6
7.2 Hitsaus....7
7.3 Ylikuumenemissuoja 7
8 PUHDISTUS JA HUOLTO 7
8.1 Puhdistus....7
9 TEKNISET TIEDOT 8
10 HUOLTO-OSASTO 8
11 SÄILYTYS 8
12 TAKUU 8
13 LAITTEEN KÄYTÖSTÄ POISTAMINEN 9
14 YHDENMUKAISUUSILMOITUS 9

HITSAUSKONE 160A

POWX480

1 KÄYTTÖ

Tämä kone on tarkoitettu kaarihitsaukseen hitsauspuikoilla. Tätä laitetta ei ole tarkoitettu teolliseen käyttöön.

VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 LAITTEEN OSAT (KUVA A)

1. Hitsauspuikon pidike
2. Maadoitin
3. Hitsausvirran säätöpyörä

4. Virtakytkin

5. Ylikuumenemisen merkkivalo

6. Hitsausvirta-asteikko
7. Kantokahva

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on)
■ Tarkasta pakkauksen sisältö
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

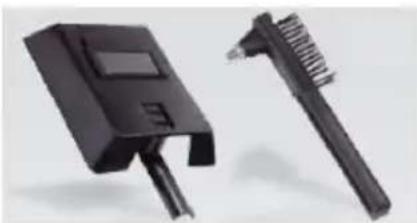

Hitsauskone + liitäntäkaapelit (maadoituskaapeli + puristin / hitsauskaapeli +hitsauspuikon pidike)

Hitsausnaamari

Teräsharja / hitsausvasara.

käyttöohjeet

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

	Voimassa olevien EU-direktiivien turvallisuusstandardien mukainen.		Lue ohjekirja ennen käyttöä.
	Käytä aina suojalaseja.		Käytä Hitsausnaamari

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyvä. Sähkötvökalut muodostavat kipinöitä, jotka voiyat svtyttää pölyn tai hövryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja vhteensopiyat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeijin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisääyät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkoiohtoa. Ulkotiloihin hyväksvtyn jatkoijohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojiattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

- Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen kävtössä voi aiheuttaa vakavia tapaturmia.

- Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

- Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF - asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

- Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitettnä pyörivään laitteen osaan.

- Älä kurotaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana.

Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

- Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

- Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.

- Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti kävnnistymään.

- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

- Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettvyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 ERITYISIÄ TURVAVAROITUKSIA

Käytä laitetta ainoastaan tässä käyttöoppaassa mainittuihin käyttösovelluksiin: valokaarihitsaus käsin vaippaelektrodeja käyttäen.

Tämän laitteiston väärä käyttö voi olla vaaraksi ihmisille, eläimille ja tavaroille. Laitteiston käyttäiä on vastuussa sekä omasta että toisten ihmiste turvallisuudesta.

Lue nämä käyttöohieet huolellisesti ja noudata niissä mainittuia määrävksiä.

- Koriaukset ja huoltotoimet saa suorittaa ainoastaan pätevä ammattihenkilö.

- Ainoastaan toimituksen mukana tulevien hitsauskaapelien käyttö on sallittu (kuminen hitsauskaapeli ∅10 mm²).

■ Huolehdi laitteen asianmukaisesta huollosta.

- Laitetta ei saa asettaa käytön aikana ahtaisiin tiloihin tai suoraan seinää vasten, jotta tuuletusaukkojen kautta pääsee aina virtaamaan riittävän suuri ilmamäärä. Varmista, että laite on liitetty oikein verkkovirtaan (vrt. kohta 4). Vältä kaikkea verkkojohtoon kohdistuvaa rasitusta. Irrota virtajohto, ennen kuin siirrät laitteen toiseen pajkkaan.

- Pidä huoli hitsauskaapelien, elektrodipihtien ja maadoittimen kunnosta. Eristyksen ja sähköisten osien kuluminen saattaa aiheuttaa vaaratilanteita ja vaikuttaa hitsaustyön laatuun.

- Valokaarihitsauksessa syntyy kipinöitä, sulaa metalliroisketta ja savua, joten muista aina: poista kajikki herkästi svttyvät aineet ja/tai materiaalit tvöpaikalta.

- Varmista, että kävtettävissä oleva raittiin ilman saanti on riittävä.

- Älä hitsaa sellaisten säiliöiden, astioiden tai putkien päällä, joissa on ollut palavia nesteitä tai kaasuja. Vältä suoraa yhteyttä hitsausvirtapiiriin; elektrodipihtien ja maadoittimen välinen joutokäyntijännite voi olla vaarallinen.

- Älä säilytä tai käytä laitetta kosteassa tai märässä ympäristössä tai sateessa.

- Suojaa silmäsi asianmukaisilla suojalaseilla (DIN luokka 9-10), jotka tulee kiinnittää mukana toimitettuun suojakilpeen. Käytä käsineitä ja kuivia suojavaatteita, jotka eivät ole öljyisiä tai rasvaisia. Siten suojaat ihosi valokaaren synnyttämältä ultraviolettisäteilyltä.

Muista aina! Valokaaren valonsäteily voi vahingoittaa silmiä ja aiheuttaa iholle palovammoja.

- Valokaarihitsaus synnyttää kipinöitä ja sulaa metalliroisketta, ja hitsattu työkappale alkaa hehkua ja pysvy suhteellisen kauan hyvin kuumana.

- Valokaarihitsauksessa vapautuu höyryjä, jotka saattavat olla vahingollisia. Jokainen sähköisku saattaa olla kuolettava.

- Älä lähesty valokaarta suoraan 15 m säteellä.

- Suojaa itseäsi (sekä lähistöllä olevia ihmisiä) valokaaren mahdollisilta vahingollisilta vaikutuksilta.

- Varoitus: Riippuen hitsauslaitteen liitäntäkohdan verkkoliitäntäolosuhteista, laite voi aiheuttaa sähköverkossa häiröitä muille käyttäiille.

- Huomio! Jos sähköverkko tai virtapiiri on ylikuormitettu, niin hitsauksen aikana muille käyttäjille voi aiheutua häiriöitä. Epäselvissä tapauksissa tulee kysyä neuvoa paikalliselta sähkölaitokselta.

6.1 Vaaratilanteet valokaarihitsauksen aikana

Valokaarihitsauksessa esiintyy monia vaaratilanteita. Sen vuoksi on erityisen tärkeää, että hitsaaja noudattaa seuraavia ohjeita, jotta hän ei vaaranna itseään tai muita ihmisiä tai aiheuta vahinkoja ihmisille tai laitteelle.

- Verkkojännitteeseen tehtävät työt, esim. johtojen, pistokkeiden, pistorasioiden ym. korjaus, tulee antaa alan ammattihenkilön suoritettavaksi. Tämä koskee varsinkin välijohtoja.

- Tapaturman sattuessa irrota hitsauslaite heti virtalähteestä.

- Jos sähkökosketusjännitteitä esiintyy, laite tulee heti sammuttaa ja antaa ammattihenkilön tarkastettavaksi.

■ Huolehdi aina hyvistä kontakteista hitsausvirtapuolella.

- Käytä hitsatessa aina eristäviä käsineitä molemmissa käsissä. Ne suojaavat sähköiskuilta (hitsausvirtapiirin joutokäyntijännite), haitalliselta säteilyltä (lämpö ja ultraviolettisäteily) sekä hehkuvalta metallilta ja kuonan roiskeilta.

- Käytä tukevia eristäviä jalkineita, jotka eristävät myös märällä lattialla. Avonaiset kengät eivät ole tarkoituksenmukaisia, koska alas putoavat hehkuvat metallipisarat aiheuttavat palovammoja.

- Pukeudu asianmukaisesti, ei koskaan synteettisiä vaatekappaleita.

- Älä katso suojaamattomin silmin valokaareen. Käytä ainoastaan DIN -standardin mukaisella suojalasilla varustettua suojakilpeä. Valokaaresta lähtee sokaistumista tai palovammoja aiheuttavien valo- ja lämpösäteiden lisäksi myös ultraviolettisäteitä. Tämä näkymätön säteily aiheuttaa vasta muutaman tunnin kuluttua erittäin tuskallisen silmän sidekalvotulehduksen, jos suojaus on puutteellinen. Lisäksi UV-säteet aiheuttavat suojaamattomiin vartalon osiin auringonottoon verrattavaa palamista.

- Myös valokaaren läheisyydessä oleskeleville henkilöille tai avustajille tulee ilmoittaa vaarasta ja varustaa heidät tarpeellisin suojavarustein, ja tarpeen vaatiessa tulee rakentaa suojiaseinä.

- Erityisesti pienissä tiloissa tulee huolehtia riittävästä puhtaan ilman saannista, koska hitsauksen aikana syntyy savua ja haitallisia kaasuja.

POWX480 FI

• Säiliöitä, joissa on säilytetty kaasuja polttoaineita mineraaliöljyjä tms., ei saa hitsata, vaikka ne olisivatkin olleet jo kauan tyhjinä, koska aineen jäämät voivat aiheuttaa räjähdysvaaran.
• Erityismääräykset ovat voimassa tilassa, jossa on tulipalon tai räjähdyksen vaara.
• Hitsausliitännät, joiden on kestettävä suuria rasituksia ja ehdottomasti täytettävä turvallisuusvaatimukset, saa tehdä vain pätevä ammattitutkinnon suorittanut hitsaaja. Esimerkkejä: painekattilat, juoksukiskot, perävaunuliitännät jne.
• Ohjeita: Muista, että hitsausvirta voi joskus tuhota sähkölaitteistojen tai laitteiden suojauksen, esim. jos maadoitin on pantu hitsauslaitteen koteloon, joka on yhdistetty sähkölaitteen suojaukseen. Hitsaustyöt tehdään suojausliitännällä varustettuun koneeseen. On siis mahdollista hitsata konetta ilman, että maadoitin on liitetty tähän koneeseen. Siinä tapauksessa hitsausvirta kulkee maadoittimesta suojajohtimen kautta koneeseen. Korkea hitsausvirta saattaa aiheuttaa suojajohtimen sulamisen.
• Verkkopistorasioiden liitäntäjohtojen varokkeiden tulee olla määräysten (VDE 0100) mukaisia. Näiden määräysten mukaan saa käyttää ainoastaan johdon läpimittaa vastaavia tai automaattisia varokkeita (maadoitetuille pistorasioille korkeintaan 16 ampeerin varoke tai 16 ampeerin vuotovirtakytkin) Ylimitoitettu varoke voi aiheuttaa johdon palamisen tai rakennuksen tulipalon.

6.2 Ahtaat ja kosteat tilat

Kun työskennellään ahtaissa kosteissa tai kuumissa tiloissa, tulee käyttää eristäviä alustoja ja välikerroksia sekä pitkävartisia käsineitä, jotka on valmistettu nahasta tai muuten huonosti johtavasta materiaalista, vartalon suojaamiseksi lattiaa, seiniä, sähköä johtavia laitteen osia tms. vastaan.

Käytettäessä pienhitsausmuuntajia hitsaamiseen, kun sähkövaara on tavallista suurempi, kuten esim. ahtaissa tiloissa joissa seinät johtavat sähköä (kattilat, putket jne.), kosteissa tiloissa (työvaatteiden kastuminen) tai kuumissa tiloissa (työvaatteiden läpihikoilu),

hitsauslaitteen lähtöjännite joutokäynnillä saa olla korkeintaan 48 volttia (teho). Laitetta ei siis voi käyttää tässä tapauksessa korkeamman lähtöjännitteen vuoksi.

6.3 Suojavaatetus

• Työn aikana hitsaajan tulee suojata koko kehonsa vaatteilla ja kasvosuojaimilla säteilyä ja palovammoja vastaan.
• Molemmissa käsissä tulee käyttää sopivasta kankaasta (nahasta) valmistettuja pitkävartisia käsineitä. Niiden tulee olla hyväkuntoiset.
• Vaatteiden suojaamiseksi kipinöiltä ja palamiselta tulee käyttää sopivia esiliinoja. Mikälityön laatu, esim. hitsaaminen pään yläpuolella sen vaatii, tulee käyttää erityistä suojapukua ja tarpeen vaatiessa myös kypärää.

6.4 Säteily- ja palovammasuoj

• Työpaikalla tulee olla kilpi "Vaara - älä katso liekkeihin!", kun kysymyksessä on silmiä uhkaava vaara. Työpaikat tulee suojata mahdollisuuksien mukaan niin, että lähistöllä olevat ihmiset ovat suojiattuja. Asiattomat henkilöt tulee pitää poissa hitsauspaikalta.
• Kiinteiden työpaikkojen lähellä seinät eivät saa olla vaaleita eikä kiiltäviä. Ikkunat tulee suojata vähintään pään korkeudelle säteiden läpäisyä tai heijastumista vastaan, esim. sopivalla maalilla.

7 KÄYTTÖ

7.1 Hitsauksen valmistelu

Maadoitin (2) liitetään suoraan hitsauskappaleeseen tai siihen alustaan, jolle hitsauskappale on asetettu.

Huomio:

- huolehdi siitä, että hitsauskappaleeseen on suora kontakti. Vältä sen vuoksi maalattuja pintoja ja/tai eristysaineita.

• Elektrodin pidikkeen johdon päässä on erikoispinne, johon kiinnitetään elektrodi.
• Hitsaussuojakilpeä tulee käyttää aina hitsattaessa. Se suojaa silmiä valokaaresta lähtevältä valosäteilyltä, mutta sallii kuitenkin tarkan näköyhteyden hitsattavaan osaan.

7.2 Hitsaus

Kun olet suorittanut kaikki sähköliitännät virransyöttöä sekä hitsausvirtapiiriä varten, voit toimia seuraavasti:

• Työnnä elektrodin vaipaton pää elektrodin pidikkeeseen (2) ja liitä maadoitin (2) hitsauskappaleeseen.
• Huolehdi siitä, että sähkökontakti on hyvä ja tukeva. Käynnistä laite kytkimestä (4) ja säädä hitsausvirta käsipyörällä (3).
• Tämä määräytyy sen elektrodin mukaan, jota halutaan käyttää. Pidä suojakilpeä kasvojesi edessä ja hiero elektrodin kärkeä hitsattavaan kappaleeseen niin, että suorittamasi liike on kuin tulitikun sytytysraapaisu. Tämä on paras menettely valokaaren sytyttämiseksi. Kokeile koekappaleeseen, oletko valinnut oikean elektrodin ja virran vahvuuden.

Elektrodi ∅ (mm)	Hitsausvirta (A)
2.0	50 - 70
2.5	70-100A
3.2	100-130A
4.0	130-160A

Huomio! Älä koputa työkappaletta elektrodilla. Siitä voi aiheutua vahinkoja, jotka vaikeuttavat valokaaren syttymistä. Heti kun valokaari on syttynyt, yritä säilyttää työkappaleeseen käytetyn elektrodin läpimittaa vastaava välimatka. Välimatkan tulisi pysyä mahdollisimman vakiona hitsaustyön aikana. Elektrodin kulman tulisi olla 60/80° työsuuntaan.

Huomio! Käytä aina pihtejä loppuun kuluneiden elektrodien poistamiseksi tai juuri hitsattujen kappaleiden liikuttamiseksi. Muista että elektrodien pidikkeet (1) tulee aina panna eri paikkaan työn suorittamisen jälkeen.

Kuonan saa poistaa saumasta vasta kappaleen jäähdyttyä.

Jos hitsausta jatketaan siitä kohdasta, missä hitsaussauma on keskeytetty, kuona tulee ensin poistaa liitoskohdasta.

7.3 Ylikuumenemissuoja

Hitsauslaite on varustettu ylikuumenemissuojalla, joka suojaa hitsausmuunninta ylikuumenemiselta. Jos ylikuumenemissuoja aktivoituu, silloin laitteessa oleva merkkivalo (5) palaa. Anna hitsauslaitteen jäähtyä jonkin aikaa.

8 PUHDISTUS JA HUOLTO

Huomio! Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

8.1 Puhdistus

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.

- Pidä ilmanvaihtoaukot puhtaina.

- Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.

Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

9 TEKNISET TIEDOT

Jännite / taajuus	230V ~ 50Hz
Hitsausvirta (cos φ = 0.73)	55-160 A
Elektrodit (∅):	2 – 4mm
Joutokäyntijännite	48V

10 HUOLTO-OSASTO

- Vialliset kytkimet voidaan vaihtaa huoltopalvelussamme.

- Jos liitäntäjohto (tai pistotulppa) on vioittunut, se on vaihdettava asiakaspalvelusta (huoltopisteestä) saatavaan erityisjohtoon. Liitäntäjohdon saa vaihtaa vain asiakaspalvelumme (huoltopisteet, ks. viimeinen sivu) tai muu ammattilainen (sähkömies).

11 SÄILYTYS

- Puhdista koko kone ja sen lisävarusteet.

- Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.

- Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.

- Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi.

12 TAKUU

- Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

- Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

- Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

- Korjaukset saa suorittaa vain Ford työkalujen valtuuttamassa huoltopisteessä.

- Lisätietoja saat tarvittaessa puhelinnumerosta [phone].

- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

- Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

- Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat HP SCHOU A/S:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

14 YHDENMUKAISUUSILMOITUS

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Sähköhitsauskone 160A

Tavaramerkki: POWERplus

Malli: POWX480

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka); 2014/35/EU

2014/30/EU

2011/65/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

EN60974-1:2012

EN60974-6:2016

EN60974-10:2014

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Martens Ludo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
