BRUGSANVISNING POWX480 PowerPlus

- Lasapparaat + verbindingskabels (aardingskabel + elektrodehouder).

- Laskap

- Staalborstel / lashamer

- Handleiding

Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

9 TEKNISKE DATA

Hovedspenning	230V ~ 50Hz
Sveisestrøm (A) cos φ = 0,73	55-160A
Elektroder (∅ mm)	2 – 4 mm
Lastefri spenning (V)	48V

10 SERVICEAVDELING

■ Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

Denne maskine er beregnet til buesvejsning med elektroder. Værktøjet er ikke beregnet til kommercielt brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG A)

1. Elektrodeklemme

2. Jordklemme

3. Strømregulering

4. Tænd-/sluk-knap

5. Varmeindikator

6. Strømskala

7. Greb

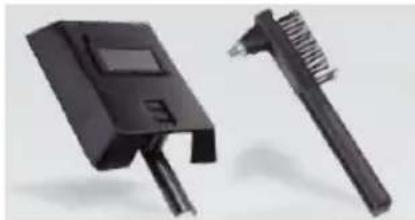

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.

- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

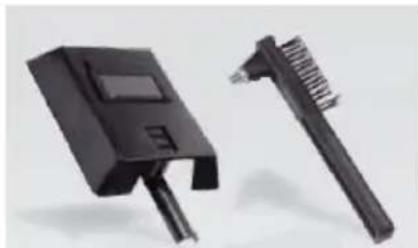

Svejsemaskine+ tilslutningskabler (jordkabel + klemme / svejsekabel + elektrodeklemme)

Svejsehjelm

Stålbørste / svejsehammer.

vejledning

Kontakt venligst forhandleren hvis der mangler dele, eller hvis de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	I overensstemmelse med de obligatoriske krav i EU-direktiverne.		Læs vejledningen før brug.
	Brug handsker		Brug svejsehjelm

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, när kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en dreijende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker og langt hår kan fanges i bevægelige dele.

- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skæreværktøjer skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter kommer ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SPECIFIKKE SIKKERHEDSFORSKRIFTER

Maskinen må kun bruges til det formål, som fremgår af denne vejledning: buesvejsning med elektroder.

Forkert brug af maskinen kan medføre personskade og skade på dyr og ejendom. Brugeren er ansvarlig for sin egen sikkerhed og for sikkerheden for mennesker i nærheden. Læs vejledningen omhyggeligt og følg vejledningen.

• Reparation må kun udføres af godkendt/kvalificeret personale.
• Det er kun de medfølgende svejsekabler, som må bruges (∅ 10 mm² gummikabel)
  ■ Vedligeholdelse skal ske løbende.
• Under arbejdet skal svejsemaskinen holdes fri for affald, den må ikke holdes mod væggen og der skal altid opretholdes udluftning. Træk stikket ud af strømforsyningen før sveisemaskinen flyttes.
• Kontroller jævnligt tilstanden af svejsekabler, elektrodeklemme og jordklemme. Beskadiget isolering kan medføre personskade og reducere sveisekvaliteten.
• Buesvejsning indebærer gnister, smeltede metalpartikler og røg. Vær derfor meget forsigtig og fjern alt brændbar væske/materiale fra arbeidsområdet.
• Sørg for at der er tilstrækkelig luftforsvning.
• Svejs ikke flasker, tønder eller rør som indeholder antændelige væsker eller luftarter. Undgå enhver kontakt med svejsekredsløbet: der kan opstå farlig spænding uden belastning mellem elektrodeklemmen og jordklemmen.

POWX480 DA

- Opbevar eller brug aldrig sveisemaskinen under fugtige forhold eller i regnveir.

- Beskyt øjnene med behørige sikkerhedsbriller (DIN 9-10) som du placerer i den medfølgende sikkerhedsholder Brug handsker og tørt beskyttelsestøj fri for olie og fedtstof til at beskytte huden mod UV-lys.

FORSIGTIG ! UV-lyset fra svejsebuen kan beskadige dine øjne og medføre forbrænding af huden.

• Buesvejsning indebærer gnister og smeltet metal. Svejseoverfladen er varm i længere tid bagefter.
• Der kan opstå dampe som er sundhedsfarlige. Et elektrisk stød kan være dødeligt.
• Hold en afstand på 15 meter fra lysbuen uden beskyttelse.
• Beskyt dig selv og mennesker i nærheden mod skadelig påvirkning fra Iysbuen.
• Forsigtig: afhængigt af netforsyningen kan andre brugere opleve forstyrrelser. I tilfælde af tvivl skal du kontakte elforsyningsselskabet.

6.1 Forholdsregler.

• Overlad tilpasning af netforsyningen, stik og kabler – især forlængerkabler - til kvalificeret personale.
• Hvis der sker en ulykke så afbryd straks sveisemaskinen fra netforsvningen.
• Hvis der opstår kontakt med den elektriske spænding så luk svejsemaskinen og kontakt kvalificeret personale og få sveisemaskinen undersøgt.
  ■ Sveisestrøm: sørg altid for at de elektriske kontakter er i orden.
• Brug altid isolerende handsker på begge hænder for beskyttelse mod: elektrisk stød, UV-stråling, smeltet metal, gnister, osv.
• Brug fast og isolerende fodtøj, også under fugtige forhold. Hvis der falder smeltet metal ned, kan det medføre alvorlige forbrændinger.
• Brug behørig beklædning. Brug ikke syntetisk materiale.
• Kig aldrig direkte ind i svejsebuen uden beskyttelse! (kun med behørige sikkerhedsbriller) UV-strålingen kan forårsage alvorlig skade på dine øjne og hud (blindhed, forbrænding), som først indtræder efter et par timer (if, solskoldning).
• Ovenstående gælder for mennesker i omgivelserne.
  ■ Sørg for tilstrækkelig luftforsvning, navnlig i mindre rum.
• Svejs ikke flasker, tønder eller rør, som indeholder antændelige væsker eller gasarter; selv efter længere tid kan der opstå en eksplosion.
• Der gælder strammere regler under forhold med brand-/eksplosionsfare.
• Svejsning, som skal være bære meget eller opfylde særlige sikkerhedskrav, skal udføres af kvalificerede sveisere.
• Bemærk: sørg altid for at tilslutte jordklemmen korrekt. Hvis du ikke gør det, kan der opstår alvorlig skade på jordingen eller selve maskinen (jordledningen kan smelte).
• Netledningen skal sikres med korrekte (automatiske) sikringer. (I henhold til afsnittet om sikringer skal en standardsikring med jord have en sikring på 16A). Bruges der kraftigere sikringer, kan det få ledningerne til at brænde og forårsage brand i bygningen.

6.2 Små og fugtige omgivelser.

Hvis du bruger svejsemaskinen under mindre og fugtige forhold, skal du bruge ekstra isoleringslag, isoleringshandsker af god kvalitet, læder eller andet dårligt ledende materiale for at beskytte dig selv. Under ekstreme forhold kan udgangsspændingen være op til 48 V.

7 BETJENING

7.1 Klargøring.

Jordklemmen (2) skal tilsluttes arbejdsemnet eller den jord, som arbejdsemnet står på. Forsigtig:

• sørg for direkte kontakt med arbejdsemnet.
• Undgå brug af malede eller isolerede overflader. Svejsekablet har en særlig klemme til at holde elektroden i.
• Brug altid en beskyttelseshætte som kan beskytte dig og give mulighed for at se på svejsningen.

7.2 Svejsning.

Når alle de korrekte tilslutninger er foretaget, kan du gå i gang som følger:

• sæt den frie ende af svejseelektroden ind i klemmen (1) og tilslut jordklemmen (2) til arbejdsemnet.
• Tænd for svejsemaskinen (4) og vælg svejsestrømmen ved at dreje håndhjulet (3) afhængigt af den elektrode-∅, du ønsker at bruge.
• Hold beskyttelseshætten foran ansigtet og elektroden over arbejdsemnet, ligesom hvis du skal tænde en tændstik. Det er den bedste måde at tænde buen på. Afprøv svejsningen først for at se om du har valgt den rigtige elektrode/strøm.

Elektrode (∅ mm)	Svejsestrøm. (A)
2.0	50 - 70
2.5	70 – 100
3.2	100 – 130
4.0	130 – 160

Forsigtig ! Skub ikke mod arbejdsemnet. Dette kan beskadige og ødelægge lysbuen. Når buen tænder, skal du straks holde den rigtige afstand til arbejdsstykket (svarende til elektroden). Vinklen i forhold til dit arbejde skal være 60-80°.

Forsigtig! Brug altid en tang til at fjerne brugte elektroder samt til udskifte arbejdsemnet. Husk altid at elektrodeklemmen (1) skal lægges væk på en isoleret overflade. Slagget må ikke fjernes før efter endt afkøling. Når svejsningen fortsættes, skal slagget for enden fjernes først.

ADVARSEL: svejsemaskinen må ikke bruges til at optø rør.

Strømområde i forskellige driftscyklusser
160 A / 10%	115 A / 20%	80 A / 30%	55 A / 80%

7.3 Beskyttelse mod overophedning.

Svejsemaskinen er udstyret med beskyttelse mod overophedning. Dette sikrer, at svejsetransformeren ikke overopheder. I tilfælde af overophedning lyser adverselslampen (5). Lad svejsemaskinen køle af i et stykke tid.

7.4 Beskyttelsesudstyr

• Mens arbejdet udføres, skal hele svejserens krop være beskyttet mod stråling (forbrændinger) med tøj og ansigtsbeskyttelse.
• Der skal bæres svejshandsker lavet af et passende materiale (læder) på begge hænder. Disse handsker skal være i perfekt stand.
• Der skal anvendes passende For at beskytte tøj/hud mod flyvende gnister og forbrændinger skal der anvendes passende svejseforklæder. Der skal anvendes beskyttelsesdragt samt sikkerhedshjelm, hvis arbejdets natur påkræver dette (eks. ved overhåndssvejsning).

7.5 Beskyttelse mod stråling og forbrændinger i form af:

• Skilte, der er placeret på arbejdspladsen, som advarer mod øjenskader: et skilt med påskriften "Advarsel, kig ikke ind i flammen!" Arbejdspladsen skal lukkes af så meget som muligt, således at personer i nærheden er tilstrækkeligt beskyttet. Uautoriserede personer skal holdes væk fra svejseområdet.
• Vægge i nærheden af permanente svejseområder må ikke have lyse farver eller en skinnende finish. Vinduer skal som minimum behandles op til øjenniveau – eks. med et passende lag maling - for at beskytte mod lysoverførsel og genspejlinge.

8 RENG∅RING OG VEDLIGEHOLDELSE

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

8.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver ibrugtagning.
• Hold ventilationshullerne fri for støv og snavs.
• Hvis snavset ikke vil gå af, skal du bruge en blød klud der er fugtet med sæbevand.

Brug aldrig opløsningsmidler såsom benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plastikdelene.

9 TEKNISKE DATA

Strømforsyning	230V~ 50 hz
Svejsestrøm (cos φ = 0,73)	55-160 A
Elektroder (∅)	2– 4 mm
Spænding uden belastning	48 V

10 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeserviceværksted.
• Hvis tilslutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en særlig tilslutningsledning, som fås hos vores kundeservice (serviceafdeling). Udskiftningen af tilslutningsledningen må kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (el-installatør).

11 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.
• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.
• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

12 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.

- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's eiendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

13 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

14 KONFORMITETSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V.- Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: ELEKTRISK SVEJSEMASKINE 160A

Varemærke: POWERplus

Varenummer: POWX480

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2014/35/EU

2014/30/EU

2011/65/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN60974-1:2012

EN60974-6:2016

EN60974-10:2014

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender)
