BEDIENUNGSANLEITUNG POWX480 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-BETRIEBSANLEITUNG

9 TECHNISCHE GEGEVENS

Spanning / frequentie	230V ~ 50 Hz
Lasstroom (A) cos φ = 0.73	55-160A
Elektroden ( ∅ )	2 – 4 mm
Nullastspanning	48V

10 SERVICEDIENST

1 EINSATZBEREICH 2
2 BESCHREIBUNG DER TEILE (ABB. A)....2
3 VERZEICHNIS DES VERPACKUNGSINHALTS ......2
4 ERKLÄRUNG DER SYMBOLE 2
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE 3
5.1 Arbeitsplatz 3
5.2 Elektrische Sicherheit....3
5.3 Sicherheit von Personen 3
5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen 4
5.5 Service....4
6 BESONDERE SICHERHEITSHINWEISE 5
6.1 Enge und feuchte Räume 7
6.2 Schutzkleidung 7
6.3 Schutz gegen Strahlen und Verbrennungen 7
7 BEDIENUNG DES GERÄTS....7
7.1 Schweißvorbereitungen....7
7.2 Schweißen....7
7.3 Überhitzung & Schutz....8
8 REINIGUNG UND WARTUNG......8
8.1 Reinigung....8
9 TECHNISCHE DATEN 9
10 KUNDENDIENST 9
11 LAGERUNG 9
12 GARANTIE 9
13 UMWELT 10
14 KONFORMITÄTSERKLÄRUNG....10

ELEKTRISCHE SCHWEIßGERÄT 160A POWX480

1 EINSATZBEREICH

Dieses Gerät ist geeignet für Lichtbogenhandschweißen mit Mantelelektroden. Das Gerät ist nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei.

2 BESCHREIBUNG DER TEILE (ABB. A)

1. Elektrodenhalter

2. Kontrolllampe für Überhitzung

3. Masseklamme

4. Schweißstromskala

5. Einstellrad für Schweißstrom

6. Tragegriff

7. Ein-, Ausschalter

3 VERZEICHNIS DES VERPACKUNGSINHALTS

■ Entfernen Sie das Verpackungsmaterial.

- Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

■ Überprüfen Sie, ob der Lieferumfang vollständig ist.

- Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.

WARNHINWEIS! Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!

Schweißgerät + Anschlusskabel (Erdungskabel +

Klemme / Schweißkabel + Elektrodenklemme)

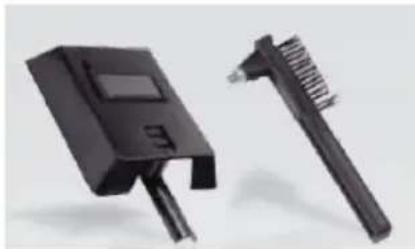

Schweißhandschild

Stahlbürste / Schweißhammer.

Betriebsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

	Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n)		Vor der Inbetriebnahme die Gebrauchsanleitung sorgfältig durchlesen.
	Handschuhe tragen		Schweißhandschild tragen

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen können einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

5.1 Arbeitsplatz

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.
• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.

- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.

- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

- Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

- Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

- Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

- Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

- Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

- Warten Sie Elektrowerkzeuge. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5.5 Service

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewährleistet bleibt.

6 BESONDERE SICHERHEITSHINWEISE

• Verwenden Sie das Gerät nur gemäß seiner Eignung, die in dieser Anleitung aufgeführt wird: und Lichtbogenhandschweißen mit Mantelelektroden.
• Unsachgemäße Handhabung dieser Anlage Kann für Personen, Tiere und Sachwerte gefährlich sein. Der Benutzer der Anlage ist für die eigene Sicherheit sowie für die anderer Personen verantwortlich: Lesen Sie unbedingt diese Gebrauchsanweisung und beachten se die Vorschriften.

- Reparaturen oder/und Wartungsarbeiten dürfen nur von qualifizierten Personen durchgeführt werden.

- Es dürfen nur die im Lieferumfang enthaltenen Schweißleitungen verwendet werden (Ø10mm: Gummischweißleitung).

- Sorgen Sie für angemessene Pflege des Gerätes.

- Das Gerät sollte während der Funktionsdauer nicht eingeengt oder direkt an der Wand stehen, damit inner genügend Luft durch die Öffnungsschlitze aufgenommen werden kann gewissem Sie sich, dass das Gerät richtig an das Netz angeschlossen ist (siehe 4). Vermeiden Sie jede Zugbeanspruchung des Netzkabels. Stecken Sie das Gerät aus, bevor Sie es andernorts aufstellen wollen.

- Achten Sie auf den zustand der Schweißkabel, der Elektrodenzange sowie der Masseklemmen. Abnützung an der Isolierung und an den Stromführenden Teilen können eine gefährliche Situation hervorrufen und de Qualität der Schweißarbeit mindern. Lichtbogenschweißen erzeugt Funken, geschmolzene Metallteile und Rauch, beachten Sie daher: Alte brennbaren Substanzen und/oder Materialien vom Arbeitsplatz entfernen.

- Überzeugen Sie sich, dass ausreichend Luftzufuhr zur Verfügung steht.

- Schweißen sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeit oder Gase enthalten haben. vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis; die Leerlaufspannung, die zwischen Elektrodenzange und Masseklemme auftritt kann gefährlich sein.

- Lagern oder verwenden Sie das Gerät nicht in feuchter oder in nasser Umgebung oder im Regen.

- Schützen Sie die Augen mit dafür bestimmten Schutzgläsern /DIN Grad 9-10), die Sie auf dem beigelegten Schutzschild befestigen. Verwenden Sie Handschuhe und trockene Schutzkleidung, de frei von Löt und Fett ist um die Haut nicht ultravioletten Strahlungen des Lichtbogens auszusetzen.

Beachten Sie! Die Lichtstrahlung des Lichtbogens kann de Augen schädigen und Verbrennungen auf der Haut hervorrufen.

• Das Lichtbogenschweißen erzeugt Funken und Tropfen von geschmolzenem Metall, das geschweißte Werkstück beginnt zu glühen und bleibt relativ lange sehr heiß.
• Beim Lichtbogenschweißen werden Dämpfe frei, die möglicherweise schädlich sind. Jeder Elektroschock kann möglicherweise tödlich sein.
• Nähern Sie sich denn Lichtbogen nicht direkt im Umkreis von 15 m.
• Schützen Sie sich (auch umstehende Personen) gegen die eventuell gefährlichen Effekte des Lichtbogens.
• Warnung: Abhängig von der Netzanschlussbedingung am Anschlusspunkt des Schweißgerätes, kann es im Netz zu Störungen für andere Verbraucher führen.
• Achtung! Bei überlasteten Versorgungsnetzen und Stromkreisen können während des Schweißens für andere Verbraucher Störungen verursacht werden. Im Zweifelsfalle ist das Strömversorgungsunternehmen zu Rate zu ziehen.
• Gefahrenquellen beim Lichtbogenschweißen.

- Beim Lichtbogenschweißen ergeben sich eine Reihe von Gefahrenquellen. Es ist daher für den Schweißer besondere wichtig: nachfolgende Regeln zu beachten, um sich und andere nicht zu gefährden und Schäden für Mensch und Gerät zu vermelden.

- Arbeiten auf der Netzspannungsseite. z.B. an Kabeln, Steckern, Steckdosen usw. nur vom Fachmann ausführen lassen Dies gilt insbesondere für das Erstellen von Zwischenkabeln.

- Bei Unfällen Schweißstromquelle sofort vom Netz trennen.

- Wenn elektrische Berührungsspannungen auftreten, Gerät sofort abschalten und vom Fachmann überprüfen lassen.

- Auf der Schweißstromseite immer auf gute elektrische Kontakte achten.

- Beim Schweißen immer an beiden Händen isolierende Handschuhe tragen. Diese schützen vor elektrischen Schlägen (Leerlaufspannung des Schweißstromkreises), vor schädlichen Stählungen (Warme und UV Strahlungen) sowie vor glühenden Metall und Schlackenspritzern.

- Festes isolierendes Schuhwerk tragen, de Schuhe sollen auch bei Nässe isolieren Halbschuhe sind nicht geeignet, da herabfallende, glühende Metalltropfen Verbrennungen verursachen.

- Geeignete Bekleidung anziehen, keine synthetischen Kleidungstücke.

- Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweiß-Schutzschild mit vorschriftsmäßigen Schutzglas nach DIN verwenden Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung Außerdem hat de UV-Strahlung auf ungeschützte Körperstellen sonnenbrandschädliche Wirkungen zur Folge.

- Auch in der Nähe des Lichtbogens befindliche Personen oder Helfer müssen auf de Gefahren hingewiesen und mit den nötigen Schutzmitteln ausgerüstet werden, wenn notwendige. Schutz-Wände einbauen.

- Beim Schweißen, besonders in kleinen Räumen, ist für ausreichende Frischluftzufuhr zu sorgen, da Rauch und schädliche Gase entstehen.

- An Behältern, in denen Gase, Treibstoffe, Mineralöle oder dgl. gelagert werden, darf auch wenn sie schon längs Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosionsgefahr besteht.

- In Feuer und explosionsgefährdeten Räumen gelten besondere Vorschriften.

- Schweißverbindungen, de großen Beanspruchungen ausgesetzt sind und unbedingt Sicherheitsforderungen erfüllen müssen, dürfen nur von besonders ausgebildeten und geprüften Schweißern ausgeführt werden Beispiele sind: Druckkessel, Laufschienen, Anhangerkupplungen usw.

- Hinweise: Es ist unbedingt darauf zu achten, dass der Schutzleiter in elektrischen Anlagen oder Geräten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann, z.B. de Masseklemme wird auf das Schweißgerätgehäuse gelegt welches mit dem Schutzleiter der elektrischen Anlage verbunden ist Die Schweißarbeiten werden an einer maschine mit Schutzleiteranschluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masseklemme an dieser angebracht zu haben. In diesem Fall fließt der Schweißstrom von der Masseklemme über den Schutzleiter zur Maschine. Der hohe Schweißstrom kann ein Durchschmelzen der Schutzleiters zur Folge haben.

- Die Absicherungen der Zuleitungen zu den Netzsteckdosen müssen den Vorschriften entsprechen (VDE 0100). Es dürfen also nach diesen Vorschriften nur dem Leitungsquerschnitt entsprechende Sicherungen bzw. Automaten verwendet werden (für Schutzkontaktsteckdosen max. 16 Amp. Scherungen oder 16 Amp (LS-Schalter). Eine Übersicherung kann Leitungsbrand bzw. Gebäudebrandschaden zur Folge haben.

6.1 Enge und feuchte Räume

Bei Arbeiten in engen, feuchten oder heißen Räumen sind isolierende Unterlagen und Zwischenlagen ferner Stulpenhandschuhe aus Leder oder anderen schlecht leitenden Stoffen zur Isolierung das Körpers gegen Fußboden, Wände leitfähige Apparateteile und dgl. zu benutzen. Bei Verwendung der Kleinschweißtransformatoren zum Schweißen unter erhöhter elektrischer Gefährdung.

Wie z.B. in engen Räumen aus elektrisch leitfähigen Wendungen (Kessel. Rohre usw.). in nassen Räumen (Durchleuchten der Arbeitskleidung), in heißen Räumen (Durchschwitzen der Arbeitskleidung; darf die Ausgangsspannung das Schweißgerätes im Leerlauf nicht höher als 48 Volt (Effektivwert) sein Das Gerät kann also aufgrund dar heileren Ausgangspannung in diesem Fall nicht verwendet werden.

6.2 Schutzkleidung

• Während der Arbeit muss der Schweißer an seinem ganzen Körper durch de Kleidung und den Gesichtschutz gegen stahlen und gegen Verbrennungen geschützt sein.
• An beiden Händen sind Stulpenhandschuhe aus einem geeignetem Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.
• Zu Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tagen. Wenn die Art der Arbeiten z.B. das Überkopfschweißen, es erfordert, ist ein Schutzanzug und wenn nötig auch Kopfschutz zu tragen.

6.3 Schutz gegen Strahlen und Verbrennungen

• An der Arbeitstelle durch einen Aushang .Versieht nicht in de Flammen sehen auf de Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass de in der Nähe befindlichen Personen geschützt sind Unbefugte sind von den Schweißarbeiten fernzuhalten.
• In unmittelbarer Nahe ortsfester Arbeitstellen sollen die Wände nicht hellfarbig und nicht glänzend sein Fenster sind mindestens bis Kopfhöhe gegen durchlassen oder Zurückwerfen von Strahlen zu sichern, z.B. durch geeignetem Anstrich.

7 BEDIENUNG DES GERÄTS

7.1 Schweißvorbereitungen

Die Masseklemme (2) wird direkt am Schweißstück oder an der Unterlage, auf der das Schweißstück abgestellt ist befestigt.

Achtung :

• sorgen Sie dafür, dass ein direkter Kontakt mit dem Schweißstück besteht Meiden Sie daher lackierte Oberflächen und/Oder Isolierstoffe.
• Das Elektrodenhalterkabel besitzt am Ende eine Spezial-Klemme, die zum einklemmen der Elektrode dient.
• das Schweißschutzschild ist während des Schweißens immer zu verwenden Es Schützt de Augen vor der vom Lichtbogen ausgehenden Lichtstrahlung und erlaubt dennoch genau den Blick auf das Schweißgut.

7.2 Schweißen

Nachdem Sie alle elektrischen Anschlüsse für die Stromversorgung sowie für den Schweißstromkreis vorgenommen haben, können Sie folgendermaßen vorgehen:

• Führen Sie Das nicht ummantelte Ende der Elektrode In den Elektrodenhalter (1) ein und verbinden Sie die Masseklemme (2) mit dem Schweißfett. Achten Sie dabei darauf, dass ein guter elektrischer Kontakt besteht.
• Schalten Sie das Gerät am Schalter (4) ein und stellen Sie den Schweißstrom, mit dem Handrad (3) ein. Je nach Elektrode, die man verwenden will.
• Halten So das Schutzschild vor das Gesicht und reiben Sie die Elektrodenspitze auf dem Schweißstück so, dass Sie eine Bewegung wie beim Anzünden eines Streichholzes ausführen. Dies ist die beste Methode um den Lichtbogen zu zünden.

- Testen Sie auf einem Probestück, ob Sie die richtige Elektrode und Stromstärke gewählt haben.

Elektrode ∅ (mm)	Schweißström (A)
2.0	50 - 70
2.5	70-100A
3.2	100-130A
4.0	130-160A

Achtung! Tupfen So nicht mit der Elektrode das Werkstück. es könnte dadurch ein Schaden auftreten und die Zündung das Lichtbogens erschweren.

Sobald sich der Lichtbogen entzündet hat versuchen Sie eine Distanz zum Werkstück einzuhalten, die dem verwendeten Elektrodendurchmesser entspricht Der Abstand sollte möglichst konstant bleiben.

wahrend Sie schweißen Die Elektrodenneigung in Arbeitsrichtung sollte 60-80° Grad betragen. Achtung ! Benutzen Sie immer eine Zange, um verbrauchte Elektroden zu entfernen oder um eben geschweißte Stucke zu bewegen Beachten Sie bitte, dass die Elektrodenhalter (1) nach den Schweißen immer isoliert abgelegt werden müssen. Die Schlacke darf erst nach dem Abkühlen von der Naht entfernt werden Wird eine Schweißung an einer unterbrochenen Schweißnaht tortgesetzt ist erst die Schlacke an der Ansatzstelle zu entfernen.

WARNUNG: Nicht den Schweißapparat zum Auftauen der Rohre verwenden.

Stromstärken in unterschiedlichen Arbeitszyklen
160 A/10 %	115 A/20 %	80 A/30 %	55 A/80 %

7.3 Überhitzung & Schutz

Das Schweißgerät ist mit einem Überhitzungsschutz ausgestattet, welches den Schweißtrafo vor Überhitzung schützt. Sollte der Überhitzungsschutz ansprechen, so leuchtet die Kontrolllampe (5) an Ihrem Gerät Lassen Sie das Schweißgerät einige Zeit abkühlen.

8 REINIGUNG UND WARTUNG

Achtung! Nehmen Sie vor allen Arbeiten am Gerät den Netzstecker von der Stromversorgung ab.

8.1 Reinigung

• Halten Sie Lüftungsschlitze der Maschine sauber, um eine Überhitzung der Maschine zu vermeiden.
• Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch.
• Halten Sie die Lüftungsschlitze von Staub und Dreck frei.
• Wenn der Schmutz nicht abgeht, benutzen Sie ein mit Seifenwasser befeuchtetes Tuch.

Benutzen Sie nie Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel können die Kunststoffteile beschädigen.

9 TECHNISCHE DATEN

Spannung/Frequenz:	230V ~ 50 Hz
Schweißstrom ( bei cos φ = 0,73 )	55-160A
Elektroden(∅):	2-4 mm
Laarlaufspannung:	48 V

10 KUNDENDIENST

• Beschädigte Schalter müssen von unserer Kundendienstwerkstatt ersetzt werden.
• Wenn das Netzkabel (oder der Netzstecker) am Ladegerät beschädigt ist, muss dieses/dieser von unserem Kundendienst (siehe letzte Seite) oder von einem geprüften Elektriker durch ein spezielles Netzkabel ersetzt werden.

11 LAGERUNG

• Die gesamte Maschine und das Zubehör müssen gründlich gereinigt werden.
• Die Maschine immer außerhalb der Reichweite von Kindern einlagern. In stabiler Position an einem trockenen und sicheren Ort aufstellen, an dem extrem hohe oder extrem niedrige Temperaturen nicht auftreten können.
• Die eingelagerte Maschine vor Sonneneinstrahlung schützen, nach Möglichkeit in abgedunkelten Bereichen aufstellen.
• Die Maschine nicht in Säcke bzw. Planen aus Nylon oder Kunststoff einschlagen, weil sich dort Feuchtigkeit ausbilden kann.

12 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
  ■ Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90
• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

POWERPLUS® HIGH QUALITY TOOLS

POWX480 DE

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

13 UMWELT

Werfen Sie Ihr Elektrowerkzeug nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.

14 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Vic. Van Rompuy N.V.- Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete :

Bezeichnung des Geräts: Schweizgerät 160 A

Marke: POWERplus

Modell-No: POWX480

den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.

EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2014/35/EU

2014/30/EU

2011/65/EU

Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):

EN60974-1 : 2012

EN60974-6 : 2016

EN60974-10:2014

Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,

Mertens Ludo

Ludo Mertens

Zulassungsabteilung – Compliance Manager
