Tuotetyyppi	Sähköinen upotettava uuni
Merkki	Beko
Malli	BBIE11100W
Mitat (K x L x S)	595 x 595 x 567 mm
Sisätilavuus	71 L
Nettopaino	30,5 kg
Virransyöttö	220-240 V, 50 Hz, 16 A
Maksimiteho	3,3 kW
Kypsennystoiminnot	Luonnonkierto, kiertoilma, grilli, pulsaatio, sulatus
Puhdistus	Katalyyttinen emali (takaseinä), manuaalinen puhdistus
Lasi	Irrotettava kaksoislasi puhdistusta varten
Valaistus	Halogeenilamppu (25 W)
Turvallisuus	Lapsilukko, automaattinen turvapysäytys, viileä ovi
Asennus	Upotettava, suojausluokka I
Varaosat	Saatavana Beko-huollosta
Korjattavuus	Korjattavuusindeksi: 7,5/10 (valmistajan mukaan)
Yleistä	Valkoinen väri, mekaaniset säätimet, LED-näyttö

Usein kysytyt kysymykset - BBIE11100W BEKO

Miten Beko BBIE11100W -upotettava uuni asennetaan?

Asennuksen on suoritettava pätevä henkilö paikallisten sähkömääräysten mukaisesti. Poista kaikki pakkaukset, tarkista, ettei siinä ole vikoja, ja käytä nostoaukkoja. Varmista, että kaluste kestää lämpöä (≥100 °C) ja että ilmanvaihtoaukot ovat kunnossa (katso käsikirjan kuvat 2-3). Sijoittamisen jälkeen kiinnitä laite mukana toimitetuilla ruuveilla ja tarkista vaakasuuntaisuus.

Mitä sähköisiä varotoimia on noudatettava?

Laite on kytkettävä maadoitettuun pistorasiaan, jonka jännite ja suojaus ovat teknisten tietojen mukaisia (220-240 V, 16 A). Käytä vikavirtasuojaa. Älä koskaan kytke jatkojohtoon. Virtajohto ei saa koskettaa kuumia pintoja. Jos johto on vaurioitunut, vaihdata se pätevällä teknikolla.

Miten ensikäyttö tehdään?

Ennen ensimmäistä käyttöä poista kaikki lisävarusteet ja pakkaukset. Kuumenna tyhjä uuni 250 °C:ssa 30 minuutin ajan valmistuksen hajujen poistamiseksi. Anna jäähtyä, puhdista sisäpuoli kostealla liinalla ja miedolla astianpesuaineella. Tutustu käyttöohjeeseen saadaksesi tietoa käytettävissä olevista toiminnoista.

Mitä kypsennystoimintoja on saatavilla?

Uunissa on useita toimintoja: kiertoilma (tasainen kypsennys), luonnonkierto (staattinen lämpö), grilli (gratiinaus), pulsaatio (nopea kypsennys puhaltimella) ja sulatus. Käytä termostaatin asentoa lämpötilan säätämiseen 50 °C - 250 °C.

Miten uuni puhdistetaan?

Puhdista jokaisen käytön jälkeen: pyyhi seinät pehmeällä liinalla ja saippuavedellä. Pinttyneisiin tahroihin käytä uuninpuhdistusainetta, joka ei ole hankaavaa. Takaseinä on katalyyttistä emalia, joka imee rasvat. Irrotettavat lasit voidaan pestä erikseen. Älä koskaan käytä höyrypuhdistinta.

Mitä tehdä, jos uuni ei kuumene?

Tarkista ensin sähkönsyöttö: varmista, ettei sulake ole palanut ja että pistorasia toimii. Tarkista, että termostaatti on säädetty yli 50 °C lämpötilaan. Jos ongelma jatkuu, ota yhteyttä Beko huoltopalveluun. Älä yritä korjata itse.

Miten grillitoimintoa käytetään?

Aseta ruoat ritilälle yläsenttiin (lähellä grilliä). Valitse grilli-toiminto ja säädä lämpötila (yleensä max 250 °C). Tarkkaile kypsymistä palamisen välttämiseksi. Käytä alaosassa olevaa uunipeltiä nesteiden keräämiseen. Jätä luukku raolleen, jos käyttöohjeessa niin neuvotaan.

Miten lapsilukko aktivoidaan?

Pidä lukitus-painiketta (usein lukkomerkki) painettuna 3 sekunnin ajan, kunnes kuuluu äänimerkki. Uuni on nyt lukittu: painikkeet eivät toimi. Poistaaksesi lukituksen, toista sama toimenpide. Katso käyttöohjeesta painikkeen tarkka sijainti.

Mistä varaosia löytyy?

Varaosat ovat saatavilla Beko huoltopalvelun kautta tai valtuutetuilta jälleenmyyjiltä. Voit tilata verkossa Beko-verkkosivuston kautta. Käytä mallinumeron (BBIE11100W) tunnistamaan osat. Korjauksia varten ota yhteyttä pätevään teknikkoon.

Miten uunin luukkua huolletaan?

Luukussa on irrotettava kaksoislasi. Puhdistaaksesi, avaa luukku, avaa yläsalvat ja irrota lasit varovasti. Puhdista ne lasinpuhdistusaineella ja mikrokuituliinalla. Kokoa takaisin päinvastaisessa järjestyksessä. Älä koskaan käytä teräviä esineitä, jotka voisivat naarmuttaa lasia.

KÄYTTÖOHJE BBIE11100W BEKO

FI - Turvallisuusohjeet

• Valtuutetun henkilön on asennettava tuote voimassa olevien märäysten mukaan. Valmistajaa ei voi asettaa vastuuseen vauroista, jotka johtuvat valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitatöïda takuun.
• Asennuspaikan valmistelu ja sahkoasennukset laitteen asennuspaikalla ovat asiakaan vastuulla.
• Laite on asennettava paikallisten sahkömaäräysten mukaan.
• Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisälta ja tarkasta silmämäräisesti, etta tuotteessa ei ole vauroiita. Mikäli havaitset vikoja, ala asenna laitetta.
• Tuote on raskas, vahintaa n kahden henkilon tulee kantaa sita.
• Ovea ja/tai kahvaa ei saa kayttä tuotteen nostamiseen tai siirtämseen. Käytä dostokohtia, jotka sijaitsevat tuoteteen molemmilla puolilla (kuvassa 1). Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.
• Irrota virtaliitännät asennusalueelta, ennen

asennusta.

• Kaluston, johon uuni asennetaan, on oltava lammonkestäva (vahintään 100^ ).
• Varmista, etta kaluste on kiinnitety, ennen tuotteen asennusta.
• Alä asenna lammöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.
• Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäsemiseksi.
• Asennuskaaviossa esitetyt mitat ovat mm:ssä.

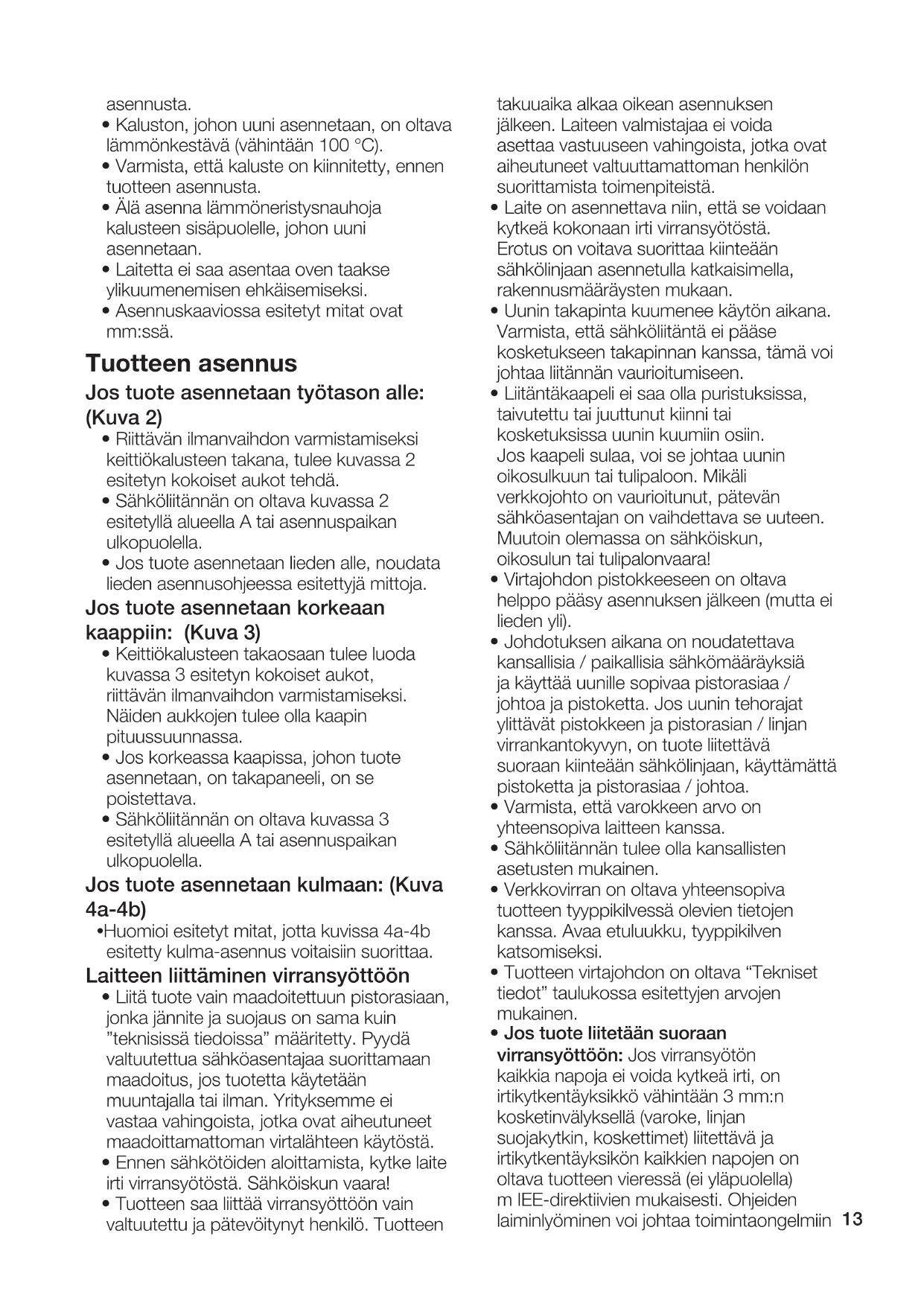

Tuotteen asennus

Jos tuote asennetaan tyotason alle: (Kuva 2)

• Riittävān ilmanvaïhdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä.
  Sahkoliitannan on oltava kuvassa 2 esitetyla alueella A tai asennuspaikan ulkopuolella.
• Jos tuote asennetaan lieden alle, noudata lieden asennusohjeessa esitettyjä mittoja.

Jos tuote asennetaan korkeaan kaappiin: (Kuva 3)

• Keittiokalusteen takaosaan tulee luoda kuvassa 3 esitetyn kokoiset aukot, riittavän ilmanvaihdon varmistamiseksi. Näden aukkojen tulee olla kaapin pituussuunnassa.
• Jos korkeassa kaapissa, johon tuote asennetaan, on takapaneeli, on se poistettava.
  Sahkoliitannan on oltava kuvassa 3 esitetyla alueella A tai asennuspaikan ulkopuolella.

Jos tuote asennetaan kulmaan: (Kuva 4a-4b)

• Huomioi esitetyt mitat, jotta kuvissa 4a-4b esitetty kulma-asennus voitaisin suorittaa.

Laitteen liittäminen viransyöttöön

• Liitta tuote vain maadoitettuun pistorasian, Jonka jannite ja suojaus on sama kuin "teknisissä tiedoissa" märritetty. Pyydä valtuutettua sahköasentajaa suorittamaan maadoitus, jos tuotetta käytetaän muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytösta.
• Ennen sahkötöden aloittamista, kytke laite irti viransyötosta. Sähköiskun vaara!
• Tuotteen saa liittä virransyöttön vain valtuutetu ja patevoitynyt henkilö. Tuotteen

takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

• Laite on asennettava niin, etta se voidaan kytkeä kokonaan irti virransyötosta.
  Erotus on voitava suorittaa kiinteään sahkolinjaan asennetulla katkaisimella, rakennusmaäräysten mukaan.
• Unin takapinta kuumenee kayton aikana. Varmista, etta sahkoliitantä ei päase kosketukseen takapinnan kanssa, tämä voi johtaa litannnan vaurioitumiseen.
• Liitäntäkaapeli ei saa olla puristuksissa, taivutetu tai juuttunut kiinni tai kosketuksissa uunin kuumiin osin. Jos kaapeli sulaa, voi se johtaa uunin oikosulkuu nai tulipaloon. Mikali verkkjoho to on vauroitunut, patevan sahköasentajan on vaihdettava se uuteen. Muutoin olemassa on sahköiskun, oikosulun tai tulipalonvaara!
• Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).
• Johdotuksen aikana on noudatettava kansallisia / paikallisia sahkömaäräyksiä ja käyttaa uunille sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylltävät pistokkeen ja pistorasian / linjan virrankantokvyn, on tuote liitettäva suoraan kiinteään sahkölinjaan, käytämättä pistoketta ja pistorasiaa / johtoa.
• Varmista, etta varokkeen arvo on yhteensopiva laitteen kanssa.
  Sahköllitann tulee olla kansallisten asseten mukainen.
• Verkkovirran on oltava yhteensopiva tuotteen typpikilvessä olevien tietojen kanssa. Avaa etuluukku, typpikilven katsomiseksi.
• Tuotteen virtajohdon on oltava "Teknisitetod" taulukossa esitettyjen arvojen mukainen.
• Jos tuote liitetään suoraan virransyöttöön: Jos viransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäysikko vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, kossettimet) liitettävä ja irtikytkentäysikkon kaikkien napojen on oltava tuotteen vierssä (ei ylapuolella) m IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin

ja mitäöidä tuotteen takuun.

• Lisäsuojausta jaannösvirtakatkaisimellasuositellaan.

Jos tuote on varustetu kaapelilla ja pistokkeella

• Tuote on varustetti kaapelilla ja pistokkeella. Liitä tuotteen pistoke maadoitettuun pistorasiaan ja suorita sahköktkenta.

Jos tuote on varustetu kaapelilla mutta ei pistokkeella

• Liītā tuotteen johto virransyöttöän, kuten alla on kuvattu:

• Ruskea/musta kaapeli = L (vaihe)

• Sininen kaapeli N (Neutraali)
  -Vihrea/keltainen kaapeli (E) (Maadoitus)

Jos tuotetta ei ole varustettukaapelilla ja pistokkeella

Teknisten tietojen taulukossa märitetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen, turvallisuussyistä.

• Avaa liitinlohkon kansi ruuvitaltalla.
• Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen lapi ja kiinnitta se runkoon kiinnitsosassa olevalla ruuvilla.

• Kytke johdot toimitetun kaavion mukaan. (Kuva 7)

• N = Neutraali (Sininen)

• L = Virta/VAihe (Ruskea/musta)
• E = Maadoitus (Aithrea/kestainen)

• C = Kaapelikiinnike

• Sulje liitinlohkon kansi, kun johdot on liitetty.

• Liītā virtakaapeli virransyötöön reitittāmällä se niin, etcā se ei koske tuotteeseen ja jäa puristuksiin tuotteen ja seinān vālin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, etta kaikki sahkoliitannat ovat kiinnitetty tiukkaan, kipinoiden muodostumisen ehkäsemiseksi.
• Alä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, etta nesteita tai kosteutta ei paase sahkoliitantakohtaan.

Tuotteen sijoitus ja kiinnitys (Kuva 5-6)

• Sijoita laite kalusteeseen ja keskitä se kahden tai useamman henkilön avulla.
• Jos tuotteesi on varustettu teleskooppikiskolla, on oltava vähintään 0,3 asteen kaltevuus uunin takaosaan,

jotta teleskooppikiskot toimivat kunnolla. Tātā varten aseta vesivaaka tuotteen huonekalujen paallee asettamisen jälkeen teleskooppikiskoon kuvan 5 mukaisesti ja varmista, etta kaltevuus uunin takaosaan on vāhintään 0,3 astetta.

Kiinnitta tuote kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 6)
- Tarkasta asennuksen lopuksi, etta ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos tuotetta ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua kayton aikana.

Lopullinen tarkistus

• Kytke viransyöttö paälle asennuksen jälkeen.
• Lue käyttoohje, ennen tuotteen ensimmaista käyttoa.
• Tarkasta tuotteen toiminnot.

Tuotteen poistaminen

• Irrota tuote virransyötosta.
• Irrota kiinnitysruuvit.
• Nosta tuotetta toisen tai useamman henkilön avulla ja poista se kokonaan.
