Tuotetyyppi	Sisäänrakennettava uuni
Merkki	Beko
Malli	BBIM13300XPSE
Mitat (K x L x S)	595 x 595 x 550 mm (arvio)
Sisätilavuus	71 L (arvio)
Energiatyyppi	Sähkö
Syöttöjännite	220-240 V ~ 50/60 Hz
Maksimiteho	2,5 - 3 kW (arvio)
Toimintojen lukumäärä	8 toimintoa (arvio: kiertoilma, konvektio, grilli jne.)
Puhdistus	Manuaalinen (emaloitu seinä)
Luukun tyyppi	Kylmä kaksoislasiovi
Sisävalaistus	Halogeenilamppu
Säätimet	Manuaaliset (kääntönupit ja/tai kosketuspainikkeet)
Näyttö	Digitaalinen LED-näyttö
Ajastin	Kyllä, automaattinen pysäytys
Lapsilukko	Ei määritelty
Energialuokka	A+ (arvio)
Äänitaso	< 55 dB (arvio)
Väri	Ruostumaton teräs
Nettopaino	noin 30 kg (arvio)
Virtajohdon pituus	1,5 m (arvio)
Mukana tulevat varusteet	Ritilä, uunipelti, varras (arvio)
Sähköliitäntä	Vaatii pätevän sähköasentajan
Takuu	2 vuotta (valmistajan vakiotakuu)

Usein kysytyt kysymykset - BBIM13300XPSE BEKO

Miten BBIM13300XPSE-uuni asennetaan oikein?

Asennus on suoritettava pätevän ammattilaisen toimesta. Varmista, että huonekalu kestää lämpöä (min. 100°C) ja noudata leikkausmittoja ohjeiden mukaisesti. Käytä suojakäsineitä äläkä koskaan nosta laitetta kahvasta.

Mikä on vaadittu syöttöjännite?

Uuni toimii jännitteellä 220-240 V ~ 50/60 Hz. Tarkista tarkat arvot luukun sisällä olevasta arvokilvestä. Käytä maadoitettua pistorasiaa tai kiinteää liitäntää.

Miten uunin sisäosa puhdistetaan?

Puhdista sisäosa kostealla liinalla ja miedolla pesuaineella. Vältä hankaavia tuotteita. Emaloidut seinät on helpompi puhdistaa, kun ne ovat vielä lämpimiä. Älä anna ruokajäämien palaa kiinni.

Mitä tehdä, jos uuni ei kuumene?

Tarkista ensin sähkönsyöttö ja katkaisija. Varmista, että kypsyystila on valittu oikein. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon.

Voinko käyttää leivinpaperia uunissa?

Kyllä, mutta aseta se ritilälle tai uunipellille niin, ettei se ylitä reunaa. Älä aseta sitä suoraan pohjalle ylikuumenemisen välttämiseksi. Käytä korkeille lämpötiloille sopivaa paperia.

Miten kellonaika ja ajastin asetetaan?

Mallista riippuen käytä kääntönuppeja tai kosketuspainikkeita. Katso tarkat vaiheet ohjekirjan luvusta 'Kello ja ajastin'. Yleensä paina 'Kello'-painiketta ja säädä nuolilla.

Uuni pitää ääntä käytössä, onko se normaalia?

Kyllä, lievä tuuletuksen ääni on normaalia. Jos ääni on voimakas tai epätasainen, tarkista, että uuni on vaakasuorassa eikä mikään esine tuki tuuletusta. Jos epäilet, ota yhteyttä tekniseen tukeen.

Miten lapsilukko aktivoidaan?

Tätä mallia ei ole erityisesti varustettu lapsilukolla. Riskien välttämiseksi älä anna lasten käyttää uunia ilman valvontaa ja pidä säätimet poissa heidän ulottuviltaan.

Mitä varusteita uunin mukana tulee?

Uuni toimitetaan yleensä metalliritilän, uunipellin ja mahdollisesti varren kanssa. Tarkista lista laatikosta tai ohjeista. Jotkin varusteet voidaan myydä erikseen.

Mitä tehdä, jos luukku ei sulkeudu kunnolla?

Tarkista, etteivät saranat ole juuttuneet ja että tiivisteet ovat hyvässä kunnossa. Jos luukku on epäkunnossa, älä yritä pakottaa sitä: kutsu valtuutettu korjaaja säätämään saranat.

KÄYTTÖOHJE BBIM13300XPSE BEKO

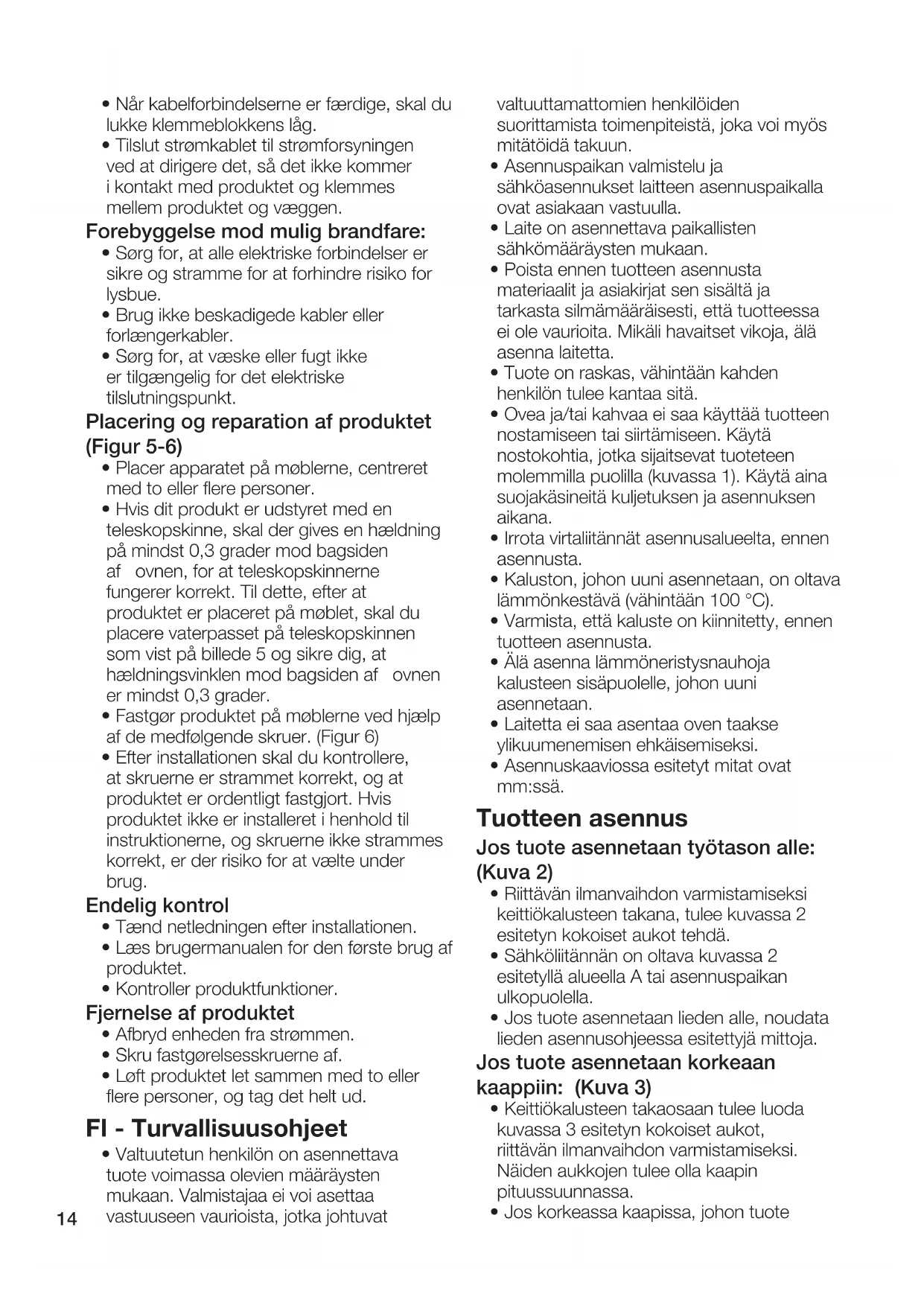

FI - Turvallisuusohjeet

• Valtuutetun henkilön on asennettava tuote voimassa olevien määräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat

valtuuttamattomien henkilöiden suorittamista toimenpiteistä, mikä voi myös mitätöidä takuun.

• Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakkaan vastuulla.
• Laite on asennettava paikallisten sähkömääräysten mukaan.
• Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisältä ja tarkasta silmämääräisesti, että tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, älä asenna laitetta.
• Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä.
• Ovea ja/tai kahvaa ei saa käyttää tuotteen nostamiseen tai siirtämiseen. Käytä nostokohtia, jotka sijaitsevat tuotteen molemmilla puolilla (kuvassa 1). Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.
• Irrota virtaliitännät asennusalueelta ennen asennusta.
• Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100°C).
• Varmista, että kaluste on kiinnitetty ennen tuotteen asennusta.
• Älä asenna lämmöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.
• Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäisemiseksi.
• Asennuskaaviossa esitetyt mitat ovat mm:ssä.

Tuotteen asennus

Jos tuote asennetaan työtason alle: (Kuva 2)

• Riittävän ilmanvaihdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä. Sähköliitännän on oltava kuvassa 2 esitetyllä alueella A tai asennuspaikan ulkopuolella.
• Jos tuote asennetaan lieden alle, noudata lieden asennusohjeessa esitettyjä mittoja.

Jos tuote asennetaan korkeaan kaappiin: (Kuva 3)

• Keittiökalusteen takaosaan tulee luoda kuvassa 3 esitetyn kokoiset aukot, riittävän ilmanvaihdon varmistamiseksi. Näiden aukkojen tulee olla kaapin pituussuunnassa.
• Jos korkeassa kaapissa, johon tuote

asennetaan, on takapaneeli, on se poistettava.

Sähköliitännän on oltava kuvassa 3 esitetyllä alueella A tai asennuspaikan ulkopuolella.

Jos tuote asennetaan kulmaan: (Kuva 4a-4b)

• Huomioi esitetyt mitat, jotta kuvissa 4a-4b esitetty kulma-asennus voitaisiin suorittaa.

Laitteen liittäminen virransyöttöön

• Liitä tuote vain maadoitettuun pistorasiaan, jonka jännite ja suojaus on sama kuin "teknisissä tiedoissa" määritetty. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.
• Ennen sähkötöiden aloittamista, kytke laite irti virransyötöstä. Sähköiskun vaara!
• Tuotteen saa liittää virransyöttöön vain valtuutettu ja pätevä henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laitteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.
• Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Erotus on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.
• Uunin takapinta kuumenee käytön aikana. Varmista, että sähköliitäntä ei pääse kosketukseen takapinnan kanssa, tämä voi johtaa liitännän vaurioitumiseen.
• Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa uunin kuumiin osiin. Jos kaapeli sulaa, voi se johtaa uunin oikosulkuun tai tulipaloon. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!
• Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).
• Johdotuksen aikana on noudatettava kansallisia / paikallisia sähkömääräyksiä ja käytettävä uunille sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylittävät pistokkeen ja pistorasian / linjan virrankantokyvyn, on tuote liitettävä

suoraan kiinteään sähkölinjaan, käyttämättä pistoketta ja pistorasiaa / johtoa.

• Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa. Sähköliitännän tulee olla kansallisten asetusten mukainen.
• Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Avaa etuluukku, tyyppikilven katsomiseksi.
• Tuotteen virtajohdon on oltava "Tekniset tiedot" -taulukossa esitettyjen arvojen mukainen.
• Jos tuote liitetään suoraan virransyöttöön: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikytkentäysikko vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, koskettimet) liitettävä ja irtikytkentäysikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella) IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.
• Lisäsuojausta jäännösvirtakatkaisimella suositellaan.

Jos tuote on varustettu kaapelilla ja pistokkeella

• Tuote on varustettu kaapelilla ja pistokkeella. Liitä tuotteen pistoke maadoitettuun pistorasiaan ja suorita sähkökytkentä.

Jos tuote on varustettu kaapelilla mutta ei pistokkeella

• Liitä tuotteen johto virransyöttöön, kuten alla on kuvattu:
• Ruskea/musta kaapeli = L (vaihe)
• Sininen kaapeli = N (nolla) - Vihreä/keltainen kaapeli = (E) (maadoitus)

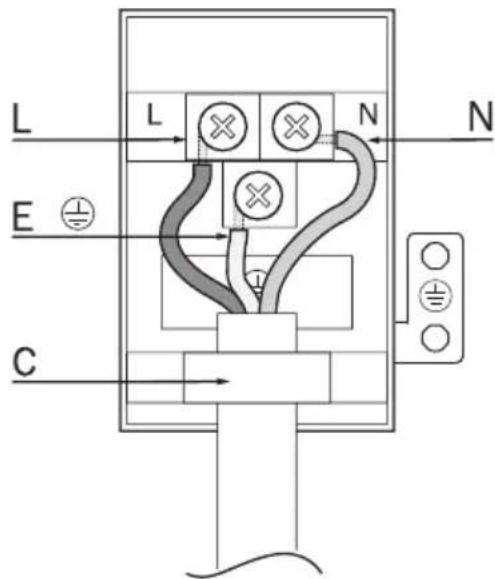

Jos tuotetta ei ole varustettu kaapelilla ja pistokkeella

Teknisten tietojen taulukossa määritetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen turvallisuussyistä.

• Avaa liitinlohkon kansi ruuvitaltalla.
• Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen läpi ja kiinnitä se runkoon kiinnitysosassa olevalla ruuvilla.
• Kytke johdot toimitetun kaavion mukaan.

• N = nolla (sininen)
• L = virta/vaihe (ruskea/musta) E = maadoitus (vihreä/keltainen)
• C = kaapelikiinnike
• Sulje liitinlohkon kansi, kun johdot on liitetty.
• Liitä virtakaapeli virransyöttöön reitittämällä se niin, että se ei kosketa tuotteeseen ja jää puristuksiin tuotteen ja seinän väliin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, että kaikki sähköliitännät ovat kiinnitetty tiukkaan, kipinöiden muodostumisen ehkäisemiseksi.
• Älä käytä vaurioituneita kaapeleita tai jatkojohtoja.
• Varmista, että nesteitä tai kosteutta ei pääse sähköliitäntäkohtaan.

Tuotteen sijoitus ja kiinnitys (Kuva 5-6)

• Sijoita laite kalusteeseen ja keskitä se kahden tai useamman henkilön avulla.
• Jos tuotteesi on varustettu teleskooppikiskolla, on oltava vähintään 0,3 asteen kaltevuus uunin takaosaan, jotta teleskooppikiskot toimivat kunnolla. Tätä varten aseta vesivaaka tuotteen huonekalujen päälle asettamisen jälkeen teleskooppikiskoon kuvan 5 mukaisesti ja varmista, että kaltevuus uunin takaosaan on vähintään 0,3 astetta.
• Kiinnitä tuote kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 6)
• Tarkasta asennuksen lopuksi, että ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos tuotetta ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua käytön aikana.

Lopullinen tarkistus

• Kytke virransyöttö päälle asennuksen jälkeen.
• Lue käyttöohje ennen tuotteen ensimmäistä käyttöä.
• Tarkasta tuotteen toiminnot.

Tuotteen poistaminen

• Irrota tuote virransyötöstä.
• Irrota kiinnitysruuvit.
• Nosta tuotetta toisen tai useamman henkilön avulla ja poista se kokonaan.

Voimaliitäntä tulee ohjeen mukaan!
