Tuotetyyppi	Sisäänrakennettava uuni
Merkki	Beko
Malli	BBIS17400BC
Sisätilavuus	72 L
Mitat (L x K x S)	595 x 595 x 567 mm
Nettopaino	30 kg
Sähkönsyöttö	230 V ~ 50 Hz, 16 A
Maksimiteho	3400 W
Kypsennystilojen lukumäärä	8
Kypsennystilat	Kiertoilma, Ylä- ja alalämpö, Grilli, Tuuletettu grilli, Sulatus, Alalämpö, Ylälämpö, Valo
Puhdistus	Manuaalinen (helposti puhdistettava emali)
Turvatoiminnot	Lapsilukko, Automaattinen sammutus, Kylmä ovi
Energialuokka	A
Leivinpellin kapasiteetti	1 (mukana)
Äänitaso	49 dB(A)
Mukana tulevat tarvikkeet	Teline, Leivinpelti, Leivinlevy
Sähköliitäntä	Virtajohto pistokkeella tai ilman mallista riippuen; asennus ammattilaisen suosittelema
Tuuletus tarpeen	Kaapin aukot kaavioiden mukaan (kuv. 2-3)
Takuu	2 vuotta (ehdoista riippuen)

Usein kysytyt kysymykset - BBIS17400BC BEKO

Kuinka asentaa Beko BBIS17400BC sisäänrakennettava uuni?

Asennuksen on suoritettava pätevä ammattilainen. Varmista, että kaappi kestää lämpöä (min. 100 °C) ja että ilmanvaihtoaukot ovat toimitettujen kaavioiden mukaisia. Käytä sivuttaisia nostotiloja kuljetukseen vähintään kahden henkilön voimin. Kytke laite maadoitettuun pistorasiaan sähköominaisuuksien mukaisesti.

Mitkä kypsennystilat ovat saatavilla?

Beko BBIS17400BC -uuni tarjoaa 8 tilaa: Kiertoilma tasaista kypsennystä varten, Ylä- ja alalämpö perinteisiin ruokiin, Grilli ja Tuuletettu grilli grillaukseen, Sulatus nopeaan sulatukseen, Alalämpö, Ylälämpö ja Valo valaistukseen.

Kuinka puhdistaa uunin sisäosa?

Sisäosa on päällystetty helposti puhdistettavalla emalilla. Käytä pehmeää liinaa saippuavedellä tai uuninpuhdistusainetta, joka ei ole hankaavaa. Vältä happamia tuotteita tai metallisia sieniä. Puhdista jokaisen käytön jälkeen välttääksesi jäämät.

Onko uunissa lapsilukko?

Kyllä, Beko BBIS17400BC -uunissa on lapsilukko, joka estää lapsia muuttamasta asetuksia. Aktivoi se ohjauspaneelista käyttöohjeen mukaisesti.

Mitä tehdä, jos uuni ei kuumene?

Tarkista ensin sähkönsyöttö ja katkaisija. Varmista, että kypsennystila on valittu oikein ja että lämpötila ei ole asetettu 0 °C:een. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltopalveluun.

Kuinka vaihtaa uunin lamppu?

Irrota laite verkkovirrasta. Poista lampun lasisuojus kiertämällä tai irrottamalla. Vaihda tilalle samanlainen halogeenilamppu (usein 25 W, 300 °C). Asenna suojus takaisin ja kytke virta. Huomio: lamppu voi olla erittäin kuuma.

Mikä on uunin energialuokka?

Beko BBIS17400BC -uunin energialuokka on A, mikä takaa optimoidun energiankulutuksen. Todellinen kulutus riippuu käytöstä ja kypsennystiloista.

Voinko käyttää alumiinilevyjä uunissa?

Kyllä, mutta vältä suoraa kosketusta lämmityselementteihin. Käytä mieluiten uuniin sopivia metalli-, lasi- tai keraamisia astioita. Alumiinia voidaan käyttää ruokien peittämiseen, mutta muista poistaa terävät reunat.

Kuinka asettaa kellonaika uunissa?

Ohjauspaneelissa paina Kello-painiketta (kellon symboli), kunnes näyttö vilkkuu. Käytä +/- -painikkeita ajan säätämiseen. Vahvista painamalla uudelleen Kello-painiketta.

Onko laite yhteensopiva tavallisten keittiökalusteiden kanssa?

Kyllä, uunin mitat (595 x 595 x 567 mm) ovat vakiomittoja. Se asennetaan syvennykseen, jonka korkeus on 560-570 mm ja leveys 560-570 mm. Noudata ohjeessa mainittuja ilmanvaihtoetäisyyksiä.

KÄYTTÖOHJE BBIS17400BC BEKO

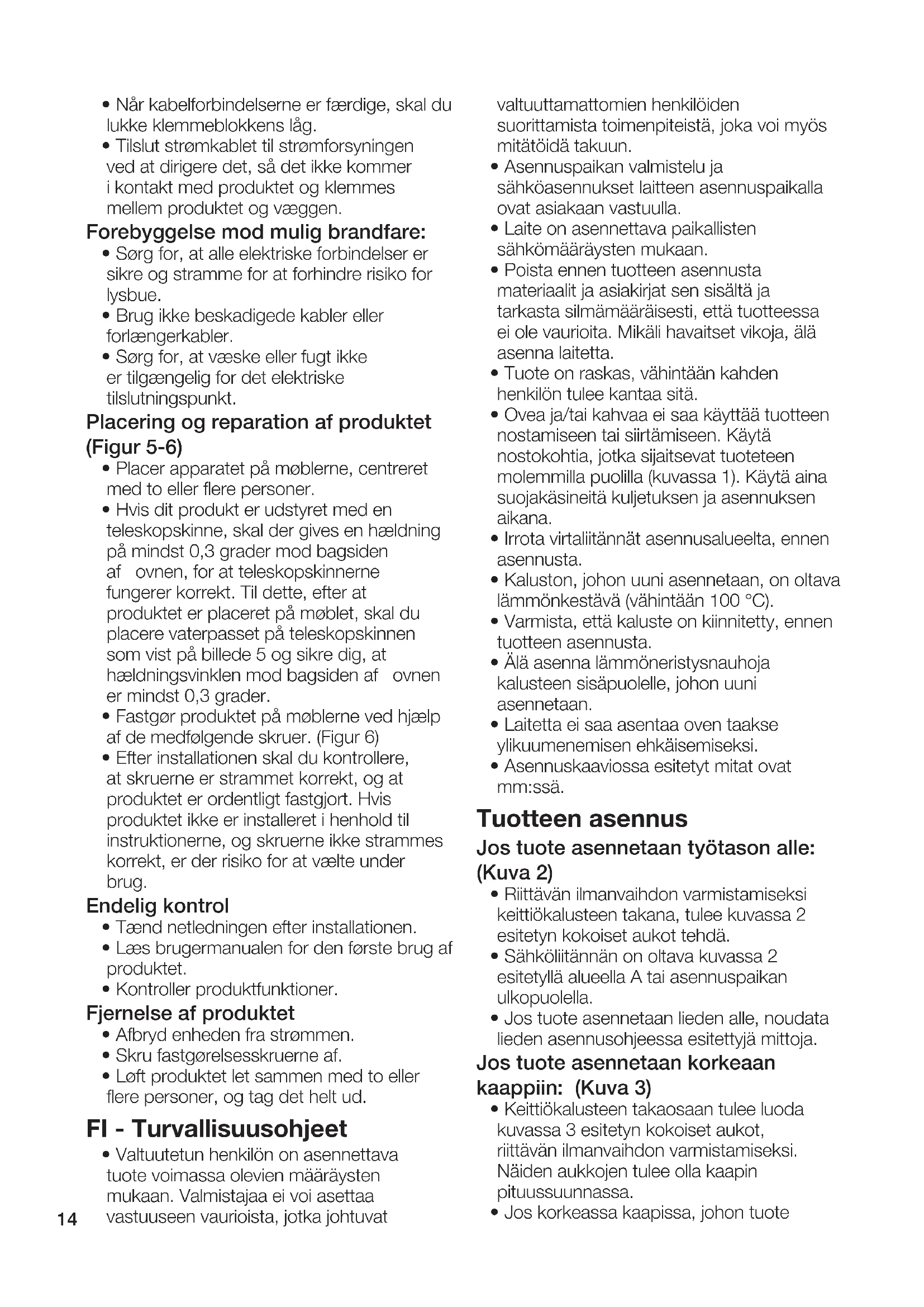

FI - Turvallisuusohjeet

- Valtuutetun henkilön on asennettava tuote voimassa olevien määräysten mukaan. Valmistajaa ei voi asettaa vastuuseen vaurioista, jotka johtuvat

valtuuttamattomien henkilöiden suorittamista toimenpiteistä, joka voi myös mitätöidä takuun.

- Asennuspaikan valmistelu ja sähköasennukset laitteen asennuspaikalla ovat asiakaan vastuulla.

- Laite on asennettava paikallisten sähkömääräysten mukaan.

- Poista ennen tuotteen asennusta materiaalit ja asiakirjat sen sisältä ja tarkasta silmämääräisesti, että tuotteessa ei ole vaurioita. Mikäli havaitset vikoja, älä asenna laitetta.

- Tuote on raskas, vähintään kahden henkilön tulee kantaa sitä.

- Ovea ja/tai kahvaa ei saa käyttää tuotteen nostamiseen tai siirtämiseen. Käytä nostokohtia, jotka sijaitsevat tuoteteen molemmilla puolilla (kuvassa 1). Käytä aina suojakäsineitä kuljetuksen ja asennuksen aikana.

- Irrota virtaliitännät asennusalueelta, ennen asennusta.

- Kaluston, johon uuni asennetaan, on oltava lämmönkestävä (vähintään 100 °C).

- Varmista, että kaluste on kiinnitetty, ennen tuotteen asennusta.

- Älä asenna lämmöneristysnauhoja kalusteen sisäpuolelle, johon uuni asennetaan.

- Laitetta ei saa asentaa oven taakse ylikuumenemisen ehkäisemiseksi.

- Asennuskaaviossa esitetyt mitat ovat mm:ssä.

Tuotteen asennus

Jos tuote asennetaan työtason alle: (Kuva 2)

• Riittävän ilmanvaihdon varmistamiseksi keittiökalusteen takana, tulee kuvassa 2 esitetyn kokoiset aukot tehdä.
• Sähköliitännän on oltava kuvassa 2 esitetyllä alueella A tai asennuspaikan ulkopuolella.
• Jos tuote asennetaan lieden alle, noudata lieden asennusohjeessa esitettyjä mittoja.

Jos tuote asennetaan korkeaan kaappiin: (Kuva 3)

- Keittiökalusteen takaosaan tulee luoda kuvassa 3 esitetyn kokoiset aukot, riittävän ilmanvaihdon varmistamiseksi. Näiden aukkojen tulee olla kaapin pituussuunnassa.

- Jos korkeassa kaapissa, johon tuote

asennetaan, on takapaneeli, on se poistettava.

- Sähköliitännän on oltava kuvassa 3 esitetyllä alueella A tai asennuspaikan ulkopuolella.

Jos tuote asennetaan kulmaan: (Kuva 4a-4b)

- Huomioi esitetyt mitat, jotta kuvissa 4a-4b esitetty kulma-asennus voitaisiin suorittaa.

Laitteen liittäminen virransyöttöön

- Liitä tuote vain maadoitettuun pistorasiaan, jonka jännite ja suojaus on sama kuin "teknisissä tiedoissa" määritetty. Pyydä valtuutettua sähköasentajaa suorittamaan maadoitus, jos tuotetta käytetään muuntajalla tai ilman. Yrityksemme ei vastaa vahingoista, jotka ovat aiheutuneet maadoittamattoman virtalähteen käytöstä.

- Ennen sähkötöiden aloittamista, kytke laite irti virransyötöstä. Sähköiskun vaara!

- Tuotteen saa liittää virransyöttöön vain valtuutettu ja pätevöitynyt henkilö. Tuotteen takuuaika alkaa oikean asennuksen jälkeen. Laiteen valmistajaa ei voida asettaa vastuuseen vahingoista, jotka ovat aiheutuneet valtuuttamattoman henkilön suorittamista toimenpiteistä.

- Laite on asennettava niin, että se voidaan kytkeä kokonaan irti virransyötöstä. Erotus on voitava suorittaa kiinteään sähkölinjaan asennetulla katkaisimella, rakennusmääräysten mukaan.

- Uunin takapinta kuumenee käytön aikana. Varmista, että sähköliitäntä ei pääse kosketukseen takapinnan kanssa, tämä voi johtaa liitännän vaurioitumiseen.

- Liitäntäkaapeli ei saa olla puristuksissa, taivutettu tai juuttunut kiinni tai kosketuksissa uunin kuumiin osiin. Jos kaapeli sulaa, voi se johtaa uunin oikosulkuun tai tulipaloon. Mikäli verkkojohto on vaurioitunut, pätevän sähköasentajan on vaihdettava se uuteen. Muutoin olemassa on sähköiskun, oikosulun tai tulipalonvaara!

- Virtajohdon pistokkeeseen on oltava helppo pääsy asennuksen jälkeen (mutta ei lieden yli).

- Johdotuksen aikana on noudatettava kansallisia / paikallisia sähkömääräyksiä ja käyttää uunille sopivaa pistorasiaa / johtoa ja pistoketta. Jos uunin tehorajat ylittävät pistokkeen ja pistorasian / linjan virrankantokyvyn, on tuote liitettävä

suoraan kiinteään sähkölinjaan, käyttämättä pistoketta ja pistorasiaa / johtoa.

- Varmista, että varokkeen arvo on yhteensopiva laitteen kanssa.

- Sähköliitännän tulee olla kansallisten asetusten mukainen.

- Verkkovirran on oltava yhteensopiva tuotteen tyyppikilvessä olevien tietojen kanssa. Avaa etuluukku, tyyppikilven katsomiseksi.

- Tuotteen virtajohdon on oltava "Tekniset tiedot" taulukossa esitettyjen arvojen mukainen.

- Jos tuote liitetään suoraan

virransyöttöön: Jos virransyötön kaikkia napoja ei voida kytkeä irti, on irtikykentäyksikkö vähintään 3 mm:n kosketinvälyksellä (varoke, linjan suojakytkin, koskettimet) liitettävä ja irtikykentäyksikön kaikkien napojen on oltava tuotteen vieressä (ei yläpuolella) m IEE-direktiivien mukaisesti. Ohjeiden laiminlyöminen voi johtaa toimintaongelmiin ja mitätöidä tuotteen takuun.

- Lisäsuojausta jäännösvirtakatkaisimella suositellaan.

Jos tuote on varustettu kaapelilla ja pistokkeella

- Tuote on varustettu kaapelilla ja pistokkeella. Liitä tuotteen pistoke maadoitettuun pistorasiaan ja suorita sähkökytkentä.

Jos tuote on varustettu kaapelilla mutta ei pistokkeella

- Liitä tuotteen johto virransyöttöön, kuten alla on kuvattu:

- Ruskea/musta kaapeli = L (vaihe)

- Sininen kaapeli N (Neutraali)

- Vihreä/keltainen kaapeli = (E) ⏚ (Maadoitus)

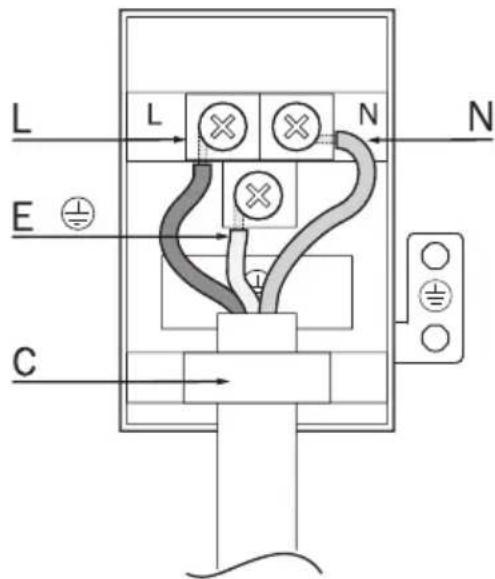

Jos tuotetta ei ole varustettu kaapelilla ja pistokkeella

Teknisten tietojen taulukossa määritetty virtakaapeli on liitettävä tuotteeseen seuraavien ohjeiden mukaan. Virtakaapeli ei saa olla yli 2 metrin pituinen, turvallisuussyistä.

- Avaa liitinlohkon kansi ruuvitaltalla.

- Syötä virtakaapeli liittimen alla olevan kaapelikiinnikkeen läpi ja kiinnitä se runkoon kiinnitysosassa olevalla ruuvilla.

- Kytke johdot toimitetun kaavion mukaan.

• N = Neutraali (Sininen)
• L = Virta/vaihe (Ruskea/musta)
• E = Maadoitus (Vihreä/keltainen)
• C = Kaapelikiinnike

- Sulje liitinlohkon kansi, kun johdot on liitetty.

- Liitä virtakaapeli virransyöttöön reitittämällä se niin, että se ei koske tuotteeseen ja jää puristuksiin tuotteen ja seinän väliin.

Mahdollisen tulipalovaaran ehkäisy!

• Varmista, että kaikki sähköliitännät ovat kiinnitetty tiukkaan, kipinöiden muodostumisen ehkäisemiseksi.
• Älä käytä vaurioituja kaapeleita tai jatkojohtoja.
• Varmista, että nesteitä tai kosteutta ei pääse sähköliitäntäkohtaan.

Tuotteen sijoitus ja kiinnitys (Kuva 5-6)

• Sijoita laite kalusteeseen ja keskitä se kahden tai useamman henkilön avulla.
• Jos tuotteesi on varustettu teleskooppikiskolla, on oltava vähintään 0,3 asteen kaltevuus uunin takaosaan, jotta teleskooppikiskot toimivat kunnolla. Tätä varten aseta vesivaaka tuotteen huonekalujen päälle asettamisen jälkeen teleskooppikiskoon kuvan 5 mukaisesti ja varmista, että kaltevuus uunin takaosaan on vähintään 0,3 astetta.
• Kiinnitä tuote kalusteeseen mukana toimitetuilla ruuveilla. (Kuva 6)
• Tarkasta asennuksen lopuksi, että ruuvit on kiristetty ja tuote kiinnitetty kunnolla. Jos tuotetta ei asenneta ohjeiden mukaan ja ruuveja ei ole kiristetty kunnolla, voi tuote kaatua käytön aikana.

Lopullinen tarkistus

• Kytke virransyöttö päälle asennuksen jälkeen.
• Lue käyttöohje, ennen tuotteen ensimmäistä käyttöä.
  • Tarkasta tuotteen toiminnot.

Tuotteen poistaminen

• Irrota tuote virransyötöstä.
• Irrota kiinnitysruuvit.
• Nosta tuotetta toisen tai useamman henkilön avulla ja poista se kokonaan.
