Produkttyp	Einbaubackofen
Marke	Beko
Modell	BBIS17400BC
Innenvolumen	72 L
Abmessungen (B x H x T)	595 x 595 x 567 mm
Nettogewicht	30 kg
Stromversorgung	230 V ~ 50 Hz, 16 A
Maximale Leistung	3400 W
Anzahl der Garmodi	8
Garmodi	Heißluft, Ober-/Unterhitze, Grill, Grill mit Umluft, Auftauen, Unterhitze, Oberhitze, Beleuchtung
Reinigung	Manuell (leicht zu reinigende Emaille)
Sicherheitsfunktionen	Kindersicherung, Automatische Abschaltung, Kühle Tür
Energieeffizienzklasse	A
Fassungsvermögen der Fettpfanne	1 (inklusive)
Geräuschpegel	49 dB(A)
Mitgeliefertes Zubehör	Rost, Fettpfanne, Backblech
Elektrischer Anschluss	Netzkabel mit oder ohne Stecker je nach Modell; Installation durch Fachpersonal empfohlen
Erforderliche Belüftung	Öffnungen im Möbel gemäß Abbildungen (Abb. 2-3)
Garantie	2 Jahre (gemäß Bedingungen)

Häufig gestellte Fragen - BBIS17400BC BEKO

Wie installiere ich den Einbaubackofen Beko BBIS17400BC?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass das Möbelstück hitzebeständig ist (mind. 100 °C) und die Lüftungsöffnungen den mitgelieferten Zeichnungen entsprechen. Verwenden Sie die seitlichen Hebegriffe für den Transport zu zweit. Schließen Sie das Gerät an eine geerdete Steckdose gemäß den elektrischen Spezifikationen an.

Welche Garmodi sind verfügbar?

Der Backofen Beko BBIS17400BC bietet 8 Modi: Heißluft für gleichmäßiges Garen, Ober-/Unterhitze für traditionelle Gerichte, Grill und Grill mit Umluft zum Grillen, Auftauen schnell, Unterhitze, Oberhitze und Beleuchtung für die Beleuchtung.

Wie reinige ich das Backofeninnere?

Das Innere ist mit leicht zu reinigender Emaille beschichtet. Verwenden Sie ein weiches Tuch mit Seifenwasser oder einen nicht scheuernden Backofenreiniger. Vermeiden Sie säurehaltige Produkte oder Metallschwämme. Reinigen Sie nach jedem Gebrauch, um Rückstände zu vermeiden.

Ist der Backofen mit einer Kindersicherung ausgestattet?

Ja, der Backofen Beko BBIS17400BC verfügt über eine Kindersicherung, die verhindert, dass Kinder die Einstellungen ändern. Aktivieren Sie sie über das Bedienfeld gemäß der Bedienungsanleitung.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie zuerst die Stromversorgung und den Sicherungsautomaten. Stellen Sie sicher, dass der Garmodus korrekt ausgewählt ist und die Temperatur nicht auf 0 °C eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie tausche ich die Backofenlampe aus?

Trennen Sie das Gerät vom Netz. Entfernen Sie die Glasabdeckung der Lampe durch Drehen oder Lösen der Clips. Ersetzen Sie sie durch eine Halogenlampe gleicher Art (oft 25 W, 300 °C). Setzen Sie die Abdeckung wieder ein und schließen Sie das Gerät wieder an. Achtung: Die Lampe kann sehr heiß sein.

Welche Energieeffizienzklasse hat der Backofen?

Die Energieeffizienzklasse des Beko BBIS17400BC ist A, was einen optimierten Energieverbrauch gewährleistet. Der tatsächliche Verbrauch hängt von der Nutzung und den Garmodi ab.

Kann ich Alufolie im Backofen verwenden?

Ja, aber vermeiden Sie den direkten Kontakt mit den Heizelementen. Verwenden Sie vorzugsweise metall-, glas- oder keramikgeeignete Backformen. Alufolie kann zum Abdecken von Speisen verwendet werden, aber entfernen Sie scharfe Kanten.

Wie stelle ich die Uhr am Backofen ein?

Drücken Sie am Bedienfeld die Taste Uhr (Uhrensymbol), bis die Anzeige blinkt. Stellen Sie mit den Tasten +/- die Uhrzeit ein. Bestätigen Sie durch erneutes Drücken der Uhr-Taste.

Ist das Gerät mit handelsüblichen Küchenmöbeln kompatibel?

Ja, die Abmessungen des Backofens (595 x 595 x 567 mm) sind Standard. Er wird in eine Nische mit einer Höhe von 560-570 mm und einer Breite von 560-570 mm eingebaut. Beachten Sie die in der Anleitung angegebenen Lüftungsabstände.

BEDIENUNGSANLEITUNG BBIS17400BC BEKO

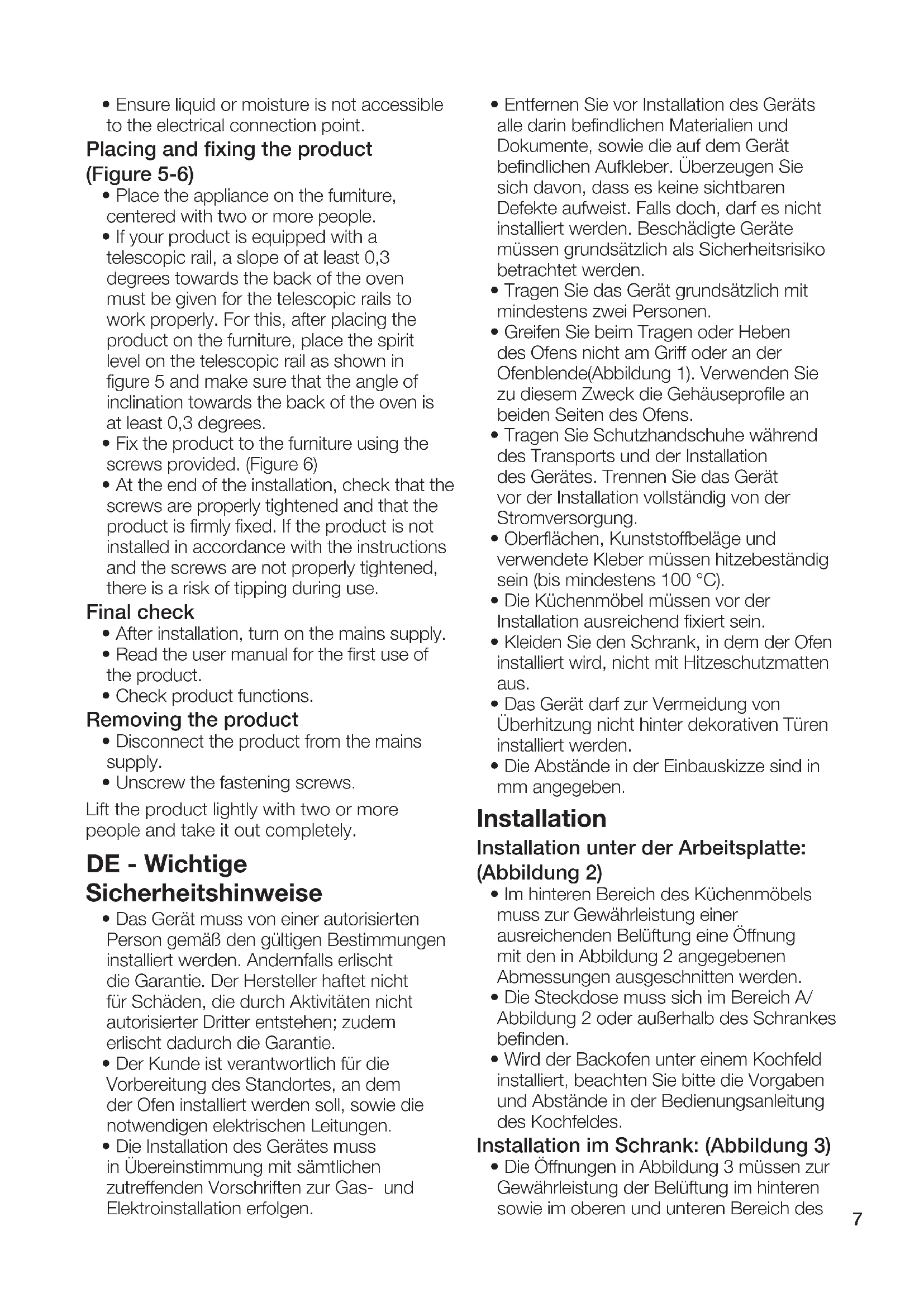

• Das Gerät muss von einer autorisierten Person gemäß den gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen; zudem erlischt dadurch die Garantie.
• Der Kunde ist verantwortlich für die Vorbereitung des Standortes, an dem der Ofen installiert werden soll, sowie die notwendigen elektrischen Leitungen.

• Die Installation des Gerätes muss in Übereinstimmung mit sämtlichen zutreffenden Vorschriften zur Gas- und Elektroinstallation erfolgen.

• Entfernen Sie vor Installation des Geräts alle darin befindlichen Materialien und Dokumente, sowie die auf dem Gerät befindlichen Aufkleber. Überzeugen Sie sich davon, dass es keine sichtbaren Defekte aufweist. Falls doch, darf es nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.

• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.
• Greifen Sie beim Tragen oder Heben des Ofens nicht am Griff oder an der Ofenblende(Abbildung 1). Verwenden Sie zu diesem Zweck die Gehäuseprofile an beiden Seiten des Ofens.
• Tragen Sie Schutzhandschuhe während des Transports und der Installation des Gerätes. Trennen Sie das Gerät vor der Installation vollständig von der Stromversorgung.
• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100 °C).
  • Die Küchenmöbel müssen vor der Installation ausreichend fixiert sein.
• Kleiden Sie den Schrank, in dem der Ofen installiert wird, nicht mit Hitzeschutzmatten aus.
• Das Gerät darf zur Vermeidung von Überhitzung nicht hinter dekorativen Türen installiert werden.
  • Die Abstände in der Einbauskizze sind in mm angegeben.

Installation

Installation unter der Arbeitsplatte: (Abbildung 2)

• Im hinteren Bereich des Küchenmöbels muss zur Gewährleistung einer ausreichenden Belüftung eine Öffnung mit den in Abbildung 2 angegebenen Abmessungen ausgeschnitten werden.
• Die Steckdose muss sich im Bereich A/Abbildung 2 oder außerhalb des Schrankes befinden.
• Wird der Backofen unter einem Kochfeld installiert, beachten Sie bitte die Vorgaben und Abstände in der Bedienungsanleitung des Kochfeldes.

Installation im Schrank: (Abbildung 3)

• Die Öffnungen in Abbildung 3 müssen zur Gewährleistung der Belüftung im hinteren sowie im oberen und unteren Bereich des

Schranks ausgeschnitten werden. Der Ausschnitt muss über die komplette Höhe des Schrankes erfolgen.

• Ist der Schrank mit einer Rückwand ausgestattet, muss diese vor der Installation entfernt werden.
• Die Steckdose muss sich im Bereich A/Abbildung 3 oder außerhalb des Schrankes befinden.

Wenn das Produkt in eine Ecke gestellt wird: (Abbildung 4a-4b)

- Beachten Sie die angegebenen Abmessungen, um die Eckinstallation in den Abbildungen 4a und 4b durchzuführen.

Elektrischer Anschluss

• Schließen Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die mit einer Sicherung passender Kapazität abgesichert ist – schauen Sie sich dazu die "Technische Daten"-Tabelle an. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vornehmen, wenn Sie das Gerät mit oder ohne Transformator verwenden. Der Hersteller haftet nicht bei Schäden, die durch den Einsatz des Gerätes ohne vorschriftsmäßige Erdung entstehen.
• Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie an der Elektroinstallation arbeiten. Es besteht Stromschlaggefahr.
• Das Gerät darf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Der Hersteller haftet nicht für Schäden, die durch Handlungen nicht autorisierter Dritter entstehen.
• Das Gerät sollte so installiert werden, dass es jederzeit vom Netz getrennt werden kann. Die Trennung muss entsprechend den Gebäuderichtlinien mit einem in die feste Elektroinstallation integrierten Schalter oder einer Sicherung ausgeführt werden
• Die Rückseite des Ofens wird im Betrieb heiß. Achten Sie darauf, dass der Elektroanschluss die Rückseite nicht berührt; andernfalls können die Anschlüsse beschädigt werden.
• Sorgen Sie dafür, dass das Netzkabel niemals eingeklemmt und nicht über heiße Flächen verlegt wird. Andernfalls kann die Kabelisolierung schmelzen und in Folge eines Kurzschlusses ein Brand entstehen. Beschädigte Netzkabel müssen durch einen zugelassenen Elektriker ausgetauscht werden. Andernfalls kann

es zu Stromschlägen, Kurzschlüssen und Bränden kommen!

• Der Netzstecker muss nach der Installation frei zugänglich bleiben, das Netzkabel darf jedoch nicht über den Herd hinweg verlegt werden.
• Bei der Verkabelung müssen Sie die lokalen/nationalen Vorschriften bezüglich der Elektrizität einhalten und eine(n) für den Ofen geeignete Steckdose/Stecker verwenden. Wenn die Stromgrenzen des Geräts die stromführende Kapazität des Steckers und der Steckdose/Leitung überschreiten, sollten Sie das Gerät direkt an eine feste Elektroinstallation ohne Stecker oder Steckdose/Leitung anschließen.
• Achten Sie darauf, dass die entsprechende Sicherung passend für den Gerätestrom dimensioniert ist.
• Der Anschluss muss alle nationalen Richtlinien erfüllen.
• Der Netzanschluss muss mit den Werten auf dem Typenschild des Gerätes übereinstimmen. Das Typenschild finden Sie nach Öffnen der Ofentür.
• Das Netzkabel des Gerätes muss den Angaben der "Technische Daten"-Tabelle entsprechend gewählt werden.
• Falls Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschaltet werden. Die Installationsvorschriften nach IEE sind einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommen.
• Wir empfehlen eine zusätzliche Absicherung mit Fehlerstromschutzschalter (FI-Schutzschalter).

Das Gerät ist mit einem Kabel und Stecker ausgestattet

- Ihr Gerät ist mit einem Netzkabel und Stecker ausgestattet. Schließen Sie Ihr Gerät zur Stromversorgung an eine geerdete Steckdose an.

Das Gerät ist mit einem Kabel ohne Stecker ausgestattet

- Schließen Sie das Kabel wie folgt an:

• Braunes/schwarzes Kabel = L (Phase)
• Blaues Kabel = N (Neutral)
• Grün/gelbes Kabel = (E) (Erde)

Das Gerät ist ohne Kabel und Stecker ausgestattet

Wählen Sie bitte entsprechend der Elektroinstallation bei Ihnen zu Hause ein Netzkabel aus der Tabelle „Technische Daten“. Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

• Öffnen Sie die Anschlussabdeckung mit einem Schraubendreher.
• Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.

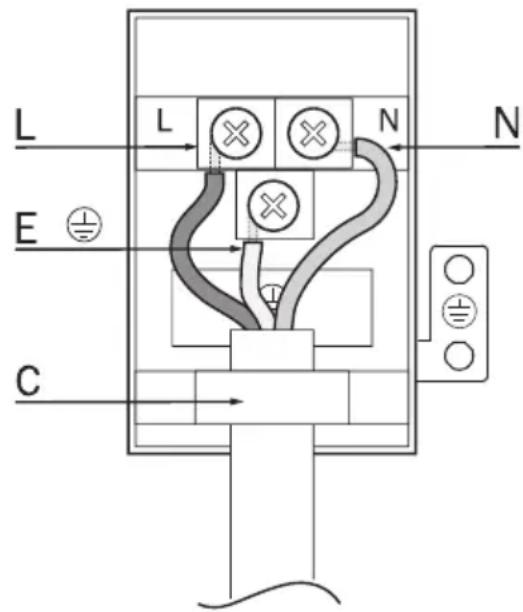

• Schließen Sie die Kabel gemäß Anschlussdiagramm an:

- Nach Abschluss der Verkabelung schließen Sie die Anschlussabdeckung.

- Das Netzkabel darf nicht unter dem Ofen oder zwischen Ofen und Möbel eingeklemmt oder verbogen werden.

Brandschutzvorkehrungen

• Stellen Sie sicher, dass die elektrische Verbindung richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit beschädigten Netzkabeln oder Verlängerungskabeln, verwenden Sie ausschließlich Originalkabel.
• Vergewissern Sie sich, dass die Steckdose, an die das Gerät angeschlossen wird, nicht feucht ist.

Produkt platzieren und fixieren (Abbildung 5-6)

• Stellen Sie das Gerät mittig mit zwei oder mehr Personen auf die Möbel.
• Wenn Ihr Produkt mit einer Teleskopschiene ausgestattet ist, muss eine Neigung von mindestens 0,3 Grad zur Rückseite des Ofens vorhanden sein, damit die Teleskopschienen ordnungsgemäß funktionieren. Legen Sie dazu nach dem Aufstellen des Produkts auf den Möbeln die Wasserwaage wie in Bild 5 gezeigt auf die Teleskopschiene und achten Sie darauf, dass der Neigungswinkel zur Backofenrückseite mindestens 0,3 Grad beträgt.
• Befestigen Sie das Produkt mit den mitgelieferten Schrauben an den Möbeln. (Abbildung 6)
• Überprüfen Sie am Ende der Installation, ob die Schrauben richtig angezogen sind und ob das Produkt fest sitzt. Wenn das Produkt nicht gemäß den Anweisungen installiert wird und die Schrauben nicht richtig angezogen sind, besteht die Gefahr eines Kippens während des Gebrauchs.

Letzter Check

• Schalten Sie nach der Installation die Netzversorgung ein.
• Lesen Sie die Bedienungsanleitung für die erste Verwendung des Produkts.
• Überprüfen Sie die Produktfunktionen.

Produkt entfernen

•Trennen Sie das Produkt vom Stromnetz.
- Lösen Sie die Befestigungsschrauben.
- Heben Sie das Produkt mit zwei oder mehr Personen leicht an und nehmen Sie es vollständig heraus.
