Typ výrobku	Vestavná trouba
Značka	Beko
Model	BBIS17400BC
Vnitřní objem	72 L
Rozměry (Š x V x H)	595 x 595 x 567 mm
Čistá hmotnost	30 kg
Elektrické napájení	230 V ~ 50 Hz, 16 A
Maximální výkon	3400 W
Počet režimů vaření	8
Režimy vaření	Horkovzduch, Horní/spodní ohřev, Gril, Gril s ventilátorem, Rozmrazování, Spodní ohřev, Horní ohřev, Osvětlení
Čištění	Ruční (snadno čistitelný smalt)
Bezpečnostní funkce	Dětská pojistka, Automatické vypnutí, Studená dvířka
Energetická třída	A
Kapacita plechu na odkapávání	1 (součástí)
Hlučnost	49 dB(A)
Dodávané příslušenství	Rošt, Plech na odkapávání, Plech na pečení
Elektrické připojení	Napájecí kabel se zástrčkou nebo bez zástrčky podle modelu; instalaci doporučujeme svěřit odborníkovi
Nutné větrání	Otvory v nábytku podle schémat (obr. 2-3)
Záruka	2 roky (podle podmínek)

Často kladené otázky - BBIS17400BC BEKO

Jak nainstalovat vestavnou troubu Beko BBIS17400BC?

Instalaci musí provést kvalifikovaný odborník. Ujistěte se, že nábytek je odolný vůči teplu (min. 100 °C) a že větrací otvory odpovídají přiloženým schématům. Pro přepravu ve dvou osobách použijte boční zvedací prostory. Spotřebič připojte do uzemněné zásuvky podle elektrických charakteristik.

Jaké jsou dostupné režimy vaření?

Trouba Beko BBIS17400BC nabízí 8 režimů: Horkovzduch pro rovnoměrné pečení, Horní/spodní ohřev pro tradiční pokrmy, Gril a Gril s ventilátorem pro grilování, Rozmrazování rychlé, Spodní ohřev, Horní ohřev a Osvětlení pro osvětlení.

Jak čistit vnitřek trouby?

Vnitřek je pokryt snadno čistitelným smaltem. Použijte měkký hadřík s mýdlovou vodou nebo neabrazivní čistič na trouby. Vyhněte se kyselým přípravkům nebo drátěnkám. Čistěte po každém použití, abyste předešli usazeninám.

Má trouba dětskou pojistku?

Ano, trouba Beko BBIS17400BC má funkci dětské pojistky, která brání změnám nastavení dětmi. Aktivujte ji na ovládacím panelu podle návodu k použití.

Co dělat, když trouba nehřeje?

Nejprve zkontrolujte napájení a jistič. Ujistěte se, že je správně zvolen režim vaření a že teplota není nastavena na 0 °C. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak vyměnit žárovku trouby?

Odpojte spotřebič. Odstraňte skleněný kryt žárovky otáčením nebo odklopením. Vyměňte za halogenovou žárovku stejného typu (obvykle 25 W, 300 °C). Nasaďte kryt a znovu připojte. Pozor: žárovka může být velmi horká.

Jaká je energetická třída trouby?

Energetická třída trouby Beko BBIS17400BC je A, což zajišťuje optimalizovanou spotřebu energie. Skutečná spotřeba závisí na použití a režimech vaření.

Mohu v troubě používat hliníkové plechy?

Ano, ale vyhněte se přímému kontaktu s topnými tělesy. Používejte raději kovové, skleněné nebo keramické nádoby vhodné do trouby. Hliník lze použít k zakrytí potravin, ale odstraňte ostré okraje.

Jak nastavit čas na troubě?

Na ovládacím panelu stiskněte tlačítko Hodiny (symbol hodin), dokud displej nezačne blikat. Pomocí tlačítek +/- upravte čas. Potvrďte opětovným stisknutím tlačítka Hodiny.

Je spotřebič kompatibilní se standardní kuchyňskou skříňkou?

Ano, rozměry trouby (595 x 595 x 567 mm) jsou standardní. Instaluje se do výklenku o výšce 560-570 mm a šířce 560-570 mm. Dodržujte větrací vzdálenosti uvedené v návodu.

NÁVOD K OBSLUZE BBIS17400BC BEKO

CZ – Bezpečnostní pokyny

• Výrobek musí být instalován kvalifikovanou osobou v souladu s platnými předpisy. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami, které mohou rovněž vést ke ztrátě záruky.
• Za přípravu umístění a elektrickou instalaci výrobku odpovídá zákazník.
• Výrobek musí být nainstalován v souladu se všemi místními předpisy pro elektrické instalace.
• Před instalací vyjměte z výrobku všechny materiály a dokumenty a vizuálně

zkontrolujte, zda výrobek nemá jakékoli vady. Pokud ano, neinstalujte jej.

• Výrobek je těžký, musí jej přepravovat nejméně dvě osoby.
• Při zvedání nebo přemistování spotřebiče se nesmí používat dvířka nebo madla. Používejte zvedací místa na obou stranách výrobku (obrázek 1). Během přepravy a instalace vždy používejte ochranné rukavice.
• Před instalací odpojte elektrické připojení v místě instalace.
• Povrchy nábytku, ve kterém má být trouba instalována, musí odolávat teplotě (minimálně 100 °C).
• Před instalací výrobku se ujistěte, že je nábytek upevněn.
• Neinstalujte do interiéru nábytku, ve kterém má být trouba instalována, tepelně izolační pásy.
• Aby se zabránilo přehřátí, spotřebič nesmí být instalován za dekorativní dveře.
• Rozměry uvedené v instalačních schématech jsou v mm.

Instalace výrobku

Pokud bude výrobek umístěn pod pultem: (Obrázek 2)

• Aby bylo zajištěno potřebné větrání v zadní části kuchyňského nábytku, je třeba vytvořit otvory s rozměry znázorněnými na obrázku 2.
• Elektrické připojení musí být v oblasti A na obrázku 2 nebo mimo místo instalace.
• Bude-li výrobek umístěn pod varnou desku, dodržujte rozměry uvedené v instalační příručce varné desky.

Pokud bude výrobek umístěn ve vysoké skříňce: (Obrázek 3)

• Aby bylo zajištěno potřebné větrání, je třeba v zadní části kuchyňského nábytku vytvořit otvory s rozměry znázorněnými na obrázku 3. Tyto otvory by měly být podél výšky skříňky.
• Pokud má vysoká skříňka, kam bude výrobek umístěn, zadní panel, musí být tento panel odebrán.
• Elektrické připojení musí být v oblasti A na obrázku 3 nebo mimo oblast instalace.

Pokud bude výrobek umístěn do rohu: (Obrázek 4a-4b)

- Při instalaci produktu do rohu je nutno věnovat pozornost rozměrům uvedeným na obrázcích 4a a 4b.

Připojení spotřebiče k přívodu elektriny

- Výrobek připojte pouze k uzemněné zásuvce/vedení, jejíž napětí a ochrana odpovídá požadavkům uvedeným v „Technické specifikaci“. At’ už budete výrobek používat s transformátorem nebo bez něj, nechte instalaci uzemnění provést kvalifikovaným elektrikářem. Naše společnost neodpovídá za žádné problémy vzniklé v důsledku toho, že výrobek není uzemněn v souladu s místními předpisy.

- Před zahájením jakýchkoli prací na elektroinstalaci odpojte výrobek od napájení ze sítě. Nebezpečí úrazu elektrickým proudem!

- Výrobek musí být připojen k napájení ze sítě pouze oprávněnou a kvalifikovanou osobou. Záruční doba výrobku začíná až po správné instalaci. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami.

- Spotřebič musí být nainstalován tak, aby jej bylo možné zcela odpojit od napájení ze sítě. Odpojení od napájení ze sítě musí být zajištěno vypínačem zabudovaným do pevné elektrické instalace podle stavebních předpisů.

- Zadní povrch trouby se při používání zahřívá. Ujistěte se, že elektrické připojení nepřichází do styku se zadním povrchem, jinak by mohlo dojít k poškození připojení.

- Připojovací kabel nesmí být sevřený, ohnutý nebo jinak zachycený, ani nesmí přijít do styku s horkými částmi trouby. V důsledku roztavení kabelu může dojít ke zkratu trouby a vznícení ohně. Pokud je napájecí kabel poškozen, musí být vyměněn kvalifikovaným elektrikářem. Jinak hrozí nebezpečí úrazu elektrickým proudem, zkratu nebo požáru!

- Zástrčka napájecího kabelu musí být po instalaci snadno přístupná (ale ne nad varnou deskou).

- Při elektroinstalaci musíte dodržovat národní/místní předpisy pro elektrické instalace a používat zásuvku/vedení a zástrčku vhodné pro troubu. Pokud mezní hodnoty výkonu výrobku překročí proudovou zatížitelnost zástrčky a zásuvky/vedení, musíte výrobek připojit přímo k pevné elektrické instalaci bez použití zástrčky a zásuvky/vedení.

- Ujistěte se, že je jmenovitá hodnota pojistky kompatibilní s výrobkem.

- Připojení musí odpovídat národním předpisům.

- Údaje o napájení ze sítě musí odpovídat údajům uvedeným na typovém štítku výrobku. Otevřete přední dvířka a podívejte se na typový štítek.

- Napájecí kabel výrobku musí odpovídat hodnotám uvedeným v tabulce „Technické údaje“.

- Pokud bude výrobek připojen přímo k napájení: Není-li možné odpojit všechny póly ve zdroji napájení, musí být připojena odpojovací jednotka se vzdáleností kontaktů alespoň 3 mm (pojistky, bezpečnostní spínače vedení, stykače) a všechny póly této odpojovací jednotky musí být vedle (nikoli nad) výrobku v souladu s směrnicemi IEE. Nedodržení tohoto pokynu může způsobit problémy při používání a zneplatnit záruku výrobku.

- Doporučuje se další ochrana pomocí jističe zbytkového proudu.

Pokud je výrobek vyráběn s kabelem a zástrčkou

- Váš výrobek je vyráběn se síťovým kabelem a zástrčkou. Připojte zástrčku výrobku k uzemněné zásuvce a proved'te elektrické připojení.

Pokud je výrobek vyráběn s kabelem a bez zástrčky

- Připojte kabel výrobku k napájení tak, jak je uvedeno níže:

- hnědý/černý kabel = L (fázový vodič)

- modrý kabel = N (nulový vodič)

- zelený/žlutý kabel = (E) ☑(uzemňovací vodič)

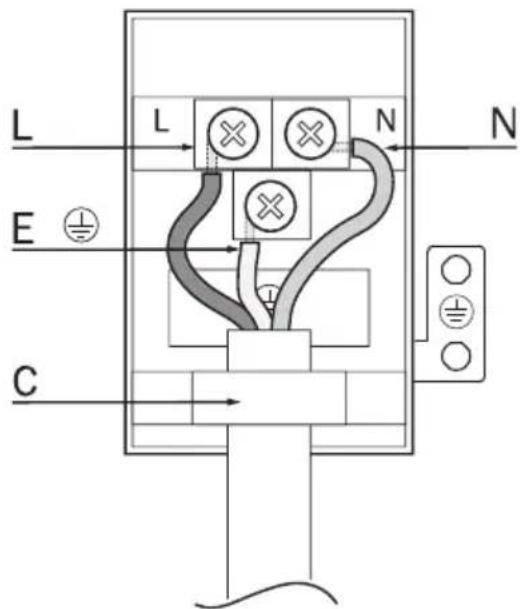

Pokud je výrobek vyráběn bez kabelu a zástrčky

Napájecí kabel, který je definován v technické tabulce, musí být připojen k výrobku podle pokynů. Napájecí kabel nesmí být z bezpečnostních důvodů delší než 2 m.

- Pomocí šroubováku otevřete kryt svorkovnice.

- Připojte napájecí kabel přes kabelovou přichytku pod svorku a připevněte jej k hlavnímu tělesu pomocí integrovaného šroubu na součásti kabelové přichytky.

- Připojte kabely podle přiloženého schématu.

• N = nulový vodič (modrý)
• L = fázový vodič pod napětím (hnědý/ černý)
• E = uzemňovací vodič (zelený/žlutý)
• C = kabelová příchytka

- Po dokončení připojení vodičů zavřete kryt svorkovnice.

- Připojte napájecí kabel k napájení tak, že jej nasměrujete způsobem, aby se nedotýkal výrobku a nebyl stlačen mezi výrobkem a zdí.

Prevence proti možnému nebezpečí požáru!

• Zajistěte, aby všechna elektrická připojení byla bezpečná a těsná, aby se předešlo riziku vzniku elektrického oblouku.
• Nepoužívejte poškozené kabely ani prodlužovací kabely.
• Zajistěte, aby se k elektrickému přípojnému bodu nedostala kapalina nebo vlhkost.

Umístění a upevnění výrobku (Obrázek 5-6)

• Umístěte spotřebič na nábytek a vystředťe jej pomocí dvou nebo více osob.
• Pokud je váš výrobek vybaven teleskopickou lištou, musí být sklon k zadní části trouby alespoň 0,3 stupně, aby teleskopické lišty správně fungovaly. Za tímto účelem po umístění výrobku na nábytek umístěte vodováhu na teleskopickou lištu, jak je znázorněno na obrázku 5, a ujistěte se, že úhel sklonu směrem k zadní části trouby je alespoň 0,3 stupně.

- Upevněte výrobek k nábytku pomocí dodaných šroubů. (Obrázek 6)

- Na konci instalace zkontrolujte, zda jsou šrouby správně utaženy a zda je výrobek pevně upevněn. Pokud výrobek není nainstalován v souladu s pokyny a šrouby nejsou řádně utaženy, existuje během používání nebezpečí překlopení.

Závěrečná kontrola

• Po instalaci zapněte napájení ze sítě.
• Přečtěte si uživatelskou příručku pro první použití výrobku.
  • Zkontrolujte funkce výrobku.

Demontáž výrobku

• Odpojte výrobek od napájení ze sítě.
• Odšroubujte upevňovací šrouby.
• Zlehka nadzvedněte výrobek pomocí dvou nebo více osob a úplně jej vyjměte.
