Тип продукта	Встраиваемая духовка
Марка	Beko
Модель	BBIS17400BC
Внутренний объем	72 л
Габариты (Ш x В x Г)	595 x 595 x 567 мм
Вес нетто	30 кг
Электропитание	230 В ~ 50 Гц, 16 А
Максимальная мощность	3400 Вт
Количество режимов приготовления	8
Режимы приготовления	Конвекция, Верхний/нижний нагрев, Гриль, Гриль с вентилятором, Размораживание, Нижний нагрев, Верхний нагрев, Свет
Очистка	Ручная (легкоочищаемая эмаль)
Функции безопасности	Блокировка от детей, Автоматическое отключение, Холодная дверца
Класс энергоэффективности	A
Вместимость противня	1 (в комплекте)
Уровень шума	49 дБ(А)
Комплектация	Решетка, Противень, Противень для выпечки
Электрическое подключение	Кабель питания с вилкой или без в зависимости от модели; рекомендуется установка профессионалом
Необходимая вентиляция	Отверстия в мебели в соответствии со схемами (рис. 2-3)
Гарантия	2 года (в зависимости от условий)

Часто задаваемые вопросы - BBIS17400BC BEKO

Как установить встраиваемую духовку Beko BBIS17400BC?

Установка должна выполняться квалифицированным специалистом. Убедитесь, что мебель термостойкая (мин. 100 °C) и что вентиляционные отверстия соответствуют прилагаемым схемам. Используйте боковые места для подъема для транспортировки минимум двумя людьми. Подключите прибор к розетке с заземлением в соответствии с электрическими характеристиками.

Какие режимы приготовления доступны?

Духовка Beko BBIS17400BC предлагает 8 режимов: Конвекция для равномерного приготовления, Верхний/нижний нагрев для традиционных блюд, Гриль и Гриль с вентилятором для жарки, Быстрое размораживание, Нижний нагрев, Верхний нагрев и Свет для освещения.

Как очистить внутреннюю поверхность духовки?

Внутренняя поверхность покрыта легкоочищаемой эмалью. Используйте мягкую ткань с мыльной водой или неабразивное чистящее средство для духовок. Избегайте кислотных средств или металлических губок. Чистите после каждого использования, чтобы избежать остатков.

Оснащена ли духовка блокировкой от детей?

Да, духовка Beko BBIS17400BC оснащена функцией блокировки от детей, которая предотвращает изменение настроек детьми. Активируйте её через панель управления, следуя руководству по эксплуатации.

Что делать, если духовка не нагревается?

Сначала проверьте электропитание и автоматический выключатель. Убедитесь, что режим приготовления выбран правильно и температура не установлена на 0 °C. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

Как заменить лампочку духовки?

Отключите прибор. Снимите стеклянную крышку лампочки, поворачивая или отщелкивая. Замените на галогенную лампу того же типа (обычно 25 Вт, 300 °C). Установите крышку обратно и включите прибор. Внимание: лампочка может быть очень горячей.

Какой класс энергоэффективности у духовки?

Класс энергоэффективности Beko BBIS17400BC — A, что обеспечивает оптимизированное энергопотребление. Фактическое потребление зависит от использования и режимов приготовления.

Можно ли использовать алюминиевые формы в духовке?

Да, но избегайте прямого контакта с нагревательными элементами. Предпочтительно используйте металлические, стеклянные или керамические формы, подходящие для духовки. Алюминий можно использовать для покрытия пищи, но не забудьте удалить острые края.

Как установить время на духовке?

На панели управления нажмите кнопку Часы (символ часов), пока дисплей не начнет мигать. Используйте кнопки +/- для настройки времени. Подтвердите, снова нажав кнопку Часы.

Совместим ли прибор со стандартной кухонной мебелью?

Да, габариты духовки (595 x 595 x 567 мм) стандартны. Она устанавливается в нишу высотой 560-570 мм и шириной 560-570 мм. Соблюдайте вентиляционные зазоры, указанные в инструкции.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BBIS17400BC BEKO

BG - Инструкции за безопасност

- Отворете капака на клемния блок с отвертка.

RU - Правила техники безопасности

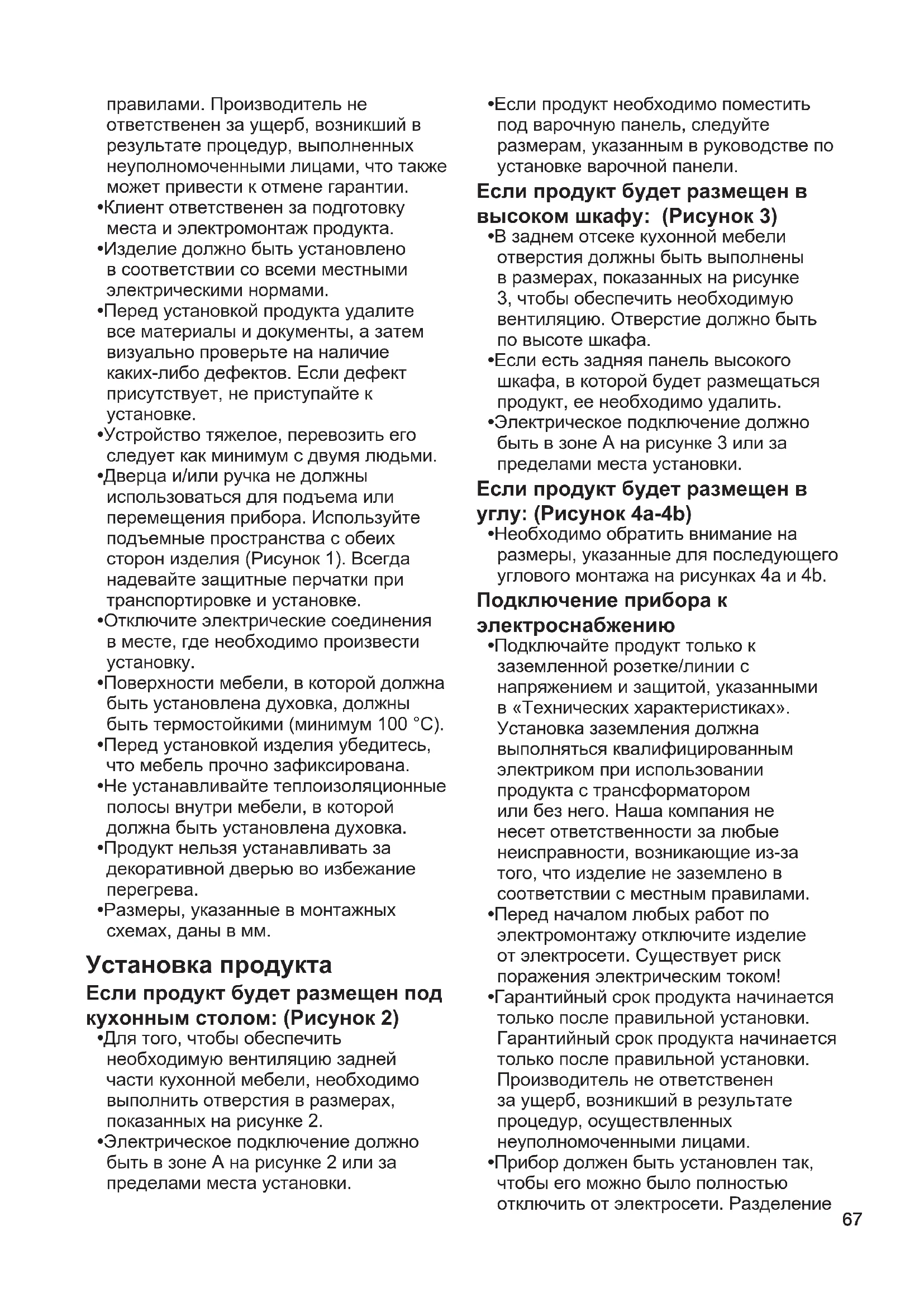

- Продукт должен быть установлен квалифицированным лицом в соответствии с действующими

правилами. Производитель не ответственен за ущерб, возникший в результате процедур, выполненных неуполномоченными лицами, что также может привести к отмене гарантии.

-Клиент ответственен за подготовку места и электромонтаж продукта.

-Изделие должно быть установлено в соответствии со всеми местными электрическими нормами.

•Перед установкой продукта удалите все материалы и документы, а затем визуально проверьте на наличие каких-либо дефектов. Если дефект присутствует, не приступайте к установке.

- Устройство тяжелое, перевозить его следует как минимум с двумя людьми.

•Дверца и/или ручка не должны использоваться для подъема или перемещения прибора. Используйте подъемные пространства с обеих сторон изделия (Рисунок 1). Всегда надевайте защитные перчатки при транспортировке и установке.

- Отключите электрические соединения в месте, где необходимо произвести установку.

- Поверхности мебели, в которой должна быть установлена духовка, должны быть термостойкими (минимум 100 °C).

•Перед установкой изделия убедитесь, что мебель прочно зафиксирована.

- Не устанавливайте теплоизоляционные полосы внутри мебели, в которой должна быть установлена духовка.

- Продукт нельзя устанавливать за декоративной дверью во избежание перегрева.

- Размеры, указанные в монтажных схемах, даны в мм.

Установка продукта

Если продукт будет размещен под кухонным столом: (Рисунок 2)

- Для того, чтобы обеспечить необходимую вентиляцию задней части кухонной мебели, необходимо выполнить отверстия в размерах, показанных на рисунке 2.

- Электрическое подключение должно быть в зоне А на рисунке 2 или за пределами места установки.

- Если продукт необходимо поместить под варочную панель, следуйте размерам, указанным в руководстве по установке варочной панели.

Если продукт будет размещен в высоком шкафу: (Рисунок 3)

•В заднем отсеке кухонной мебели отверстия должны быть выполнены в размерах, показанных на рисунке 3, чтобы обеспечить необходимую вентиляцию. Отверстие должно быть по высоте шкафа.

- Если есть задняя панель высокого шкафа, в которой будет размещаться продукт, ее необходимо удалить.

•Электрическое подключение должно быть в зоне А на рисунке 3 или за пределами места установки.

Если продукт будет размещен в углу: (Рисунок 4a-4b)

- Необходимо обратить внимание на размеры, указанные для последующего углового монтажа на рисунках 4a и 4b.

Подключение прибора к электроснабжению

•Подключайте продукт только к заземленной розетке/линии с напряжением и защитой, указанными в «Технических характеристиках». Установка заземления должна выполняться квалифицированным электриком при использовании продукта с трансформатором или без него. Наша компания не несет ответственности за любые неисправности, возникающие из-за того, что изделие не заземлено в соответствии с местным правилами.

•Перед началом любых работ по электромонтажу отключите изделие от электросети. Существует риск поражения электрическим током!

•Гарантийный срок продукта начинается только после правильной установки. Гарантийный срок продукта начинается только после правильной установки. Производитель не ответственен за ущерб, возникший в результате процедур, осуществленных неуполномоченными лицами.

- Прибор должен быть установлен так, чтобы его можно было полностью отключить от электросети. Разделение

должно обеспечиваться выключателем, встроенным в стационарную электрическую установку, в соответствии с правилами монтажа.

- При эксплуатации задняя поверхность духовки нагревается. Убедитесь, что электрическое соединение не соприкасается с задней поверхностью, в противном случае соединения могут быть повреждены.

- Соединительный кабель не должен быть зажат, согнут или защемлен и он не должен касаться горячих частей духовки. В противном случае, это может привести к короткому замыканию духовки и пожару в результате расплавления кабеля. В случае повреждения кабеля питания квалифицированный электрик должен его заменить. В противном случае существует риск поражения электрическим током, короткого замыкания и возгорания!

- После установки, вилка шнура питания должна быть в легкой доступности (но не над конфорками).

- При подключении необходимо соблюдать национальные/местные правила по электрике и использовать розетку/линию и вилку, подходящие для духовки. Если пределы мощности продукта превышают текущую пропускную способность штепсельной розетки/линии, необходимо подключить продукт непосредственно к стационарной электрической установке без использования штепсельной розетки/линии.

•Убедитесь, что номинал предохранителя совместим с продуктом.

- Подключение должно соответствовать национальным нормам.

•Данные о питании от сети должны соответствовать данным, указанным на типовой этикетке продукта. Чтобы увидеть маркировку типа откройте переднюю дверь.

- Шнур питания вашего изделия должен соответствовать значениям в таблице «Технические характеристики».

• В случае, если продукт будет подключен напрямую к источнику питания: В случае, если невозможно

отключить все полюсы в источнике питания, необходимо подключить разъединитель с зазором контактов не менее 3 мм (предохранители, защитные выключатели линии, контакторы), а все полюсы этого разъединителя должны быть рядом (не выше) с продуктом в соответствии с директивами IEE. Несоблюдение данной инструкции может привести к эксплуатационным проблемам и аннулированию гарантии на продукт.

•Рекомендуется дополнительная защита автоматическим выключателем дифференциального тока.

В случае, если продукт производится с кабелем и вилкой

- Ваш продукт изготовлен с сетевым кабелем и вилкой. Подключите вилку вашего продукта к заземленной розетке и выполните электрическое подключение.

В случае, если продукт производится без кабеля и вилки

- Подключите шнур продукта к источнику питания так, как указано ниже:

- коричневый/черный кабель = L (Фаза)

- синий кабель = N (Нейтральный)

- Зеленый/желтый кабель = (E)

(Земля)

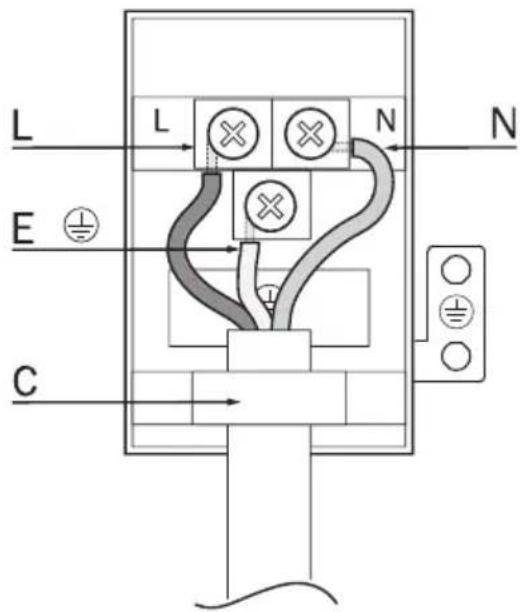

Если продукт производится без кабеля и вилки

Кабель питания, указанный в технической таблицы, должен быть подключен к продукту в соответствии с инструкциями. Из соображений безопасности кабель питания не должен быть длиннее 2 м.

- Откройте крышку клеммной колодки с помощью отвертки.

•Вставьте кабель питания через кабельный зажим под клеммой и прикрепите его к основному корпусу с помощью встроенного винта на кабельном зажимном элементе.

- Подключите кабели в соответствии с прилагаемой схемой.

• N = нейтральный (синий)
• L = фаза (коричневый/черный)
• E = земля (зеленый/желтый)
• C = Кабельный зажим

- После подключения проводов закройте крышку клеммной колодки.

• Подключите кабель питания к источнику питания, проложив его так, чтобы он не касался продукта и не оказывался зажатым между продуктом и стеной.

Предотвращение возможного пожара!

•Убедитесь, что все электрические соединения надежны, чтобы предотвратить риск возгорания.
- Не используйте поврежденные кабели или кабельные удлинители.
•Убедитесь, что жидкость или влага не поступает к точки электрического подключения.

Размещение и фиксирование продукта (Рисунок 5-6)

- Поместите прибор на мебель, вокруг которого находятся два или более человек.

- Если ваше изделие оснащено телескопической направляющей, для правильной работы телескопических направляющих необходимо предусмотреть наклон не менее 0,3 градусов к задней части духовки. Для этого после установки изделия на мебель установите спиртовой уровень на телескопическую направляющую,

как показано на рисунке 5, и убедитесь, что угол наклона в сторону задней части духовки составляет не менее 0,3 градусов.

•Зафиксируйте продукт на мебели с помощью прилагаемых винтов. (Рисунок 5-6)
•В конце установки убедитесь, что винты правильно затянуты и что продукт надежно зафиксирован. Если продукт установлен не в соответствии с инструкциями, а винты не затянуты должным образом, существует риск опрокидывания во время эксплуатации.

Финальная проверка

• После установки включите электропитание.
  •Прочтите руководство пользователя для первого использования продукта.
• Проверьте функции продукта.

Удаление продукта

-Отключите продукт от электросети.
-Открутите крепежные винты.
• Слегка поднимите изделие с двумя или более людьми и целиком выньте его.
