Тип продукта	Встраиваемая духовка
Бренд	Beko
Модель	BBIM12400XMPS
Размеры (Ш x В x Г)	595 x 595 x 550 мм
Полезный объем	71 л
Тип энергии	Электрический
Общая мощность	3,0 кВт
Напряжение подключения	230 В / 50 Гц
Энергетический класс	A+
Количество функций	8
Основные функции	Конвекция, Гриль, Естественная конвекция, Размораживание, Программируемое приготовление, Поддержание тепла, Расстойка теста, Освещение
Тип очистки	Каталитическая
Внутреннее освещение	Галогеновая
Дверца	Съемная, стекло съемное
Безопасность	Блокировка от детей, Автоматическое отключение, Защита дверцы
Вес нетто	35 кг
Вес брутто	38 кг
Цвет	Нержавеющая сталь
Индекс ремонтопригодности	7,5
Гарантия	2 года

Часто задаваемые вопросы - BBIM12400XMPS BEKO

Как установить время на духовке Beko BBIM12400XMPS?

Для установки времени нажмите кнопку Часы пока индикатор не начнет мигать, затем используйте кнопки +/- для настройки. Подтвердите кнопкой OK.

Какие режимы приготовления доступны?

Эта духовка предлагает 8 режимов: Конвекция, Гриль, Естественная конвекция, Размораживание, Программируемое приготовление, Поддержание тепла, Расстойка теста и Освещение.

Как чистить духовку в каталитическом режиме?

Каталитическое покрытие впитывает жиры. Для активации нагрейте пустую духовку до 250 °C в течение 30 минут. Остатки превращаются в золу, которую легко вытереть. Не используйте абразивные средства.

Что делать, если духовка не нагревается?

Сначала проверьте, правильно ли подключен прибор и не сработал ли автоматический выключатель. Если проблема сохраняется, обратитесь к квалифицированному специалисту. Не пытайтесь ремонтировать самостоятельно.

Можно ли использовать алюминиевую фольгу в духовке?

Избегайте прямого контакта алюминиевой фольги со стенками или нагревательным элементом, так как она может расплавиться или вызвать пожар. Используйте ее только на решетке для покрытия продуктов, но не на дне духовки.

Как снять дверцу для чистки?

Откройте дверцу полностью, затем поднимите защелки с каждой стороны. Наклоните дверцу на себя и снимите ее. Для очистки стекол отвинтите винты внутреннего стекла. Обратитесь к инструкции для подробностей.

Какая необходима электрическая мощность?

Духовка требует питания 230 В и мощности 3,0 кВт. Она должна быть подключена к отдельной линии с дифференциальным автоматом. Для установки обратитесь к электрику.

Как активировать блокировку от детей?

Удерживайте кнопку Блокировка (обычно кнопка с замком) нажатой в течение 3 секунд, пока не появится символ. Для отключения повторите то же действие.

Духовка показывает 'Ошибка', что делать?

Коды ошибок могут указывать на проблему с датчиком температуры или подключением. Попробуйте отключить духовку на 5 минут, затем снова включите. Если ошибка сохраняется, запишите код и обратитесь в службу поддержки.

Какую посуду можно использовать?

Используйте жаропрочную посуду (металл, стекло, керамика). Избегайте пластиковой или деревянной посуды. Для гриля используйте металлический противень. Убедитесь, что посуда не касается стенок.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BBIM12400XMPS BEKO

Для того чтобы обеспечить необходимую вентиляцию для кухонного мебели, необходимо сделать отверстия с размерами, которые показаны на рисунке 2. Электрическое подключение должно быть в пространстве А на рисунке 2 или рядом с местом установки.

• Если прибор будет установлен под столешницей, следуйте размерам, которые даны в разделе по установке прибора.

Если прибор будет установлен во встроенный элемент: (Рисунок 3)

• В задней части кухонного мебели необходимо сделать отверстия с размерами, указанными на рисунке 3, чтобы обеспечить необходимую вентиляцию. Отверстия должны быть по всей высоте элемента.
• Если есть задняя перегородка встроенного элемента, в который ставится прибор, она должна быть удалена.
• Электрическое подключение должно быть в пространстве А на рисунке 3 или рядом с пространством установки.

Если прибор будет установлен в угол: (Рисунок 4а-4б)

Необходимо обратить внимание на заданные размеры, чтобы выполнить установку в угол согласно рисункам 4а и 4б.

Подключение прибора к электрической сети

• Проверьте, что прибор подходит только для подключения к сети с напряжением, указанным в "Технических характеристиках". Подключение должен выполнять квалифицированный электрик. Используйте прибор с трансформатором. Производитель не несет ответственности за любые повреждения, которые могут возникнуть, если прибор используется без заземления в соответствии с местными правилами.
• Перед тем как начать работу с электрической установкой, отключите прибор от электрической сети. Может ударить током!
• Прибор должен быть подключен к электрической сети только уполномоченным и квалифицированным лицом. Гарантия на прибор начинает действовать с момента, когда он будет правильно установлен. Производитель не несет ответственности за ущерб, который возникнет в результате работ, выполненных неуполномоченным лицом.
• Прибор должен быть установлен так, чтобы его можно было полностью отключить от электрической сети. Отключение должно быть выполнено с помощью специального выключателя, встроенного в электрическую установку, в соответствии с местными правилами.
• Задняя поверхность печи нагревается при использовании. Следите, чтобы электрическое подключение не соприкасалось с задней поверхностью, так как контакты могут повредиться.
• Кабель для подключения не должен быть пережат, изогнут или поврежден, а также не должен соприкасаться с горячими частями печи. Это может привести к короткому замыканию печи и повреждению изоляции кабеля. Если электрический кабель поврежден, его должен заменить квалифицированный электрик. В противном случае может произойти удар током, короткое замыкание или пожар! - Провод электрического кабеля должен быть легко доступен для установки (но не должен находиться над горелками).
• При подключении плиты вы должны соблюдать национальные/местные электрические нормы и использовать розетку/линию и вилку, подходящие для печи. Если ограничение мощности тока, на которую рассчитан предохранитель, превышает мощность вилки и розетки/линии, вы должны подключить устройство напрямую к фиксированной электрической установке, не используя вилку и розетку/линию. Обратите внимание на предохранитель, соответствующий устройству. - Подключение должно быть в соответствии с национальными нормами.
• Плата за электрическую сеть должна соответствовать данным, указанным на этикетке с типом устройства. Откройте дверцу печи, чтобы увидеть тип устройства.
• Электрический кабель устройства должен соответствовать значениям, указанным в таблице в разделе "Технические характеристики".

Если устройство подключено напрямую к сети:

Если невозможно отключить все полюса от сети, необходимо подключить устройство через выключатель с минимальным зазором 3 мм между контактами (предохранители, защитные выключатели, контакторы), и все полюса этого устройства должны находиться рядом с устройством (не на нем) в соответствии с директивами IEC. Несоблюдение этого требования может привести к проблемам в работе устройства, и гарантия может быть аннулирована.

• Рекомендуется дополнительная защита с помощью дополнительного выключателя.

Если устройство поставляется с кабелем и вилкой

Ваше устройство поставляется с электрическим кабелем и вилкой. Вставьте вилку устройства в заземленную розетку и подключите его к электрической сети.

Если устройство поставляется с кабелем, но без вилки

• Подключите кабель к устройству с помощью провода, как указано ниже:
• Коричневый/черный кабель = L (фаза) - Синий кабель = N (нулевой) - Зеленый/желтый кабель = (E) (заземление)

Если устройство поставляется без кабеля и вилки

Электрические характеристики приведены в таблице с техническими спецификациями. Модель должна быть подключена к производству согласно указаниям. Электрический кабель не должен быть длиннее 2 м для безопасности.

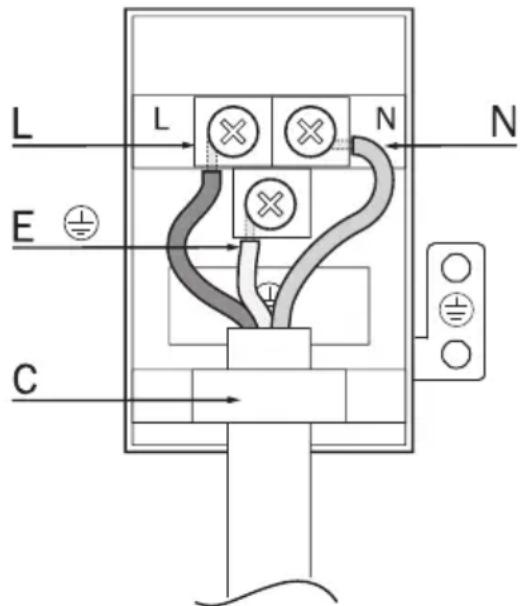

• Отворите крышку клеммной колодки. Вставьте электрический кабель в кабельный ввод под клеммной колодкой. Прикрепите его с помощью зажима для главного элемента устройства для удержания кабеля. -Поверьте Г КабитecnopeДдднnotДиjarpam.

• N = Нулевой (синий)
• L = Активная фаза (коричневый/черный) - E = Заземление (зеленый/желтый)
• C = Сечение кабеля
• После подключения проводов закройте крышку клеммной колодки.
• Проведите кабель через кабельный ввод так, чтобы он не мешал работе устройства и не подвергался нагрузкам.

Защита от возможного пожара.

• Убедитесь, что все электрические подключения безопасны, чтобы избежать опасности поражения током. Не используйте поврежденные электрические провода или вилки.
• Убедитесь, что место электрического подключения не имеет повреждений и влаги.

Место для фиксации изделия

(Схема 5)

Установите изделие на элемент мебели, при этом необходимо центрировать его по двум или более осям. Зафиксируйте изделие на мебели с помощью прилагаемых винтов. (Схема 5) По окончании установки проверьте, что винты хорошо затянуты и изделие надежно закреплено. Если изделие не установлено в соответствии с указаниями и винты не затянуты должным образом, существует опасность опрокидывания изделия при использовании.

Завршна проверка

- По инсталацијата, проверете го производот со електрична мрежа. - Прочитајте го упатството за употреба во време со првата употреба на производот. - Проверете ги функциите на производот.

Производот не смее да се инсталира зад декоративна врата за да се избегне прегревање. Димензиите, наведени во монтажните шеми, се дадени во мм.

Инсталација на производот

Ако производот ќе биде поставен над кујнскиот стол: (Слика 2)

За да се обезбеди потребна вентилација на задниот дел од кујнскиот мебел, потребно е да се извршат отвори во димензии, прикажани на слика 2. - Електричното приклучување мора да биде во зоната А на слика 2 или зад границите на местото на инсталација. - Ако производот е потребно да се постави под вентилациона панела, следете ги димензиите, наведени во упатството за инсталација на вентилационата панела.

Ако производот ќе биде поставен во висок шкаф: (Слика 3)

Во задниот дел на кујнскиот мебел, отворите мора да бидат извршени во димензии, прикажани на слика 3, за да се обезбеди потребна вентилација. Отворот мора да биде по висината на шкафот. - Ако постои задња панела на високиот шкаф, во кој ќе биде сместен производот, таа мора да се отстрани. - Електричното приклучување мора да биде во зоната А на слика 3 или зад границите на местото на инсталација.

Ако производот ќе биде поставен во агол: (Слика 4а-4б)

Потребно е да се обрне внимание на димензиите, наведени за последователниот аголен монтаж на сликите 4а и 4б.

Приклучување на апаратот кон електричното напојување

- Приклучете го производот само кон заземјена розетка/приклучок со напон и заштита, наведени во „Техничките карактеристики“. Инсталацијата на заземјувањето мора да биде извршена од квалификуван електричар при користење на производот со трансформатор или без него. Нашата компанија не е одговорна за било какви

неисправности, кои настануваат поради тоа што уредот не е заземјен во согласност со локалните прописи.

Перед началом любых работ по электрооборудованию отключите изделие от электросети. Существует риск поражения электрическим током! Гарантийный срок продукта начинается только после правильной установки. Гарантийный срок продукта начинается только после правильной установки. Производитель не несет ответственности за ущерб, возникший в результате процедур, осуществленных неуполномоченными лицами. Прибор должен быть установлен так, чтобы его можно было полностью отключить от электросети. Разделение должно обеспечиваться выключателем, встроенным в стационарную электрическую установку, в соответствии с правилами монтажа. При эксплуатации задняя поверхность духовки нагревается. Убедитесь, что электрическое соединение не соприкасается с задней поверхностью, в противном случае соединения могут быть повреждены. Соединительный кабель не должен быть зажат, согнут или защемлен, и он не должен касаться горячих частей духовки. В противном случае это может привести к короткому замыканию духовки и пожару в результате расплавления кабеля. В случае повреждения кабеля питания квалифицированный электрик должен его заменить. В противном случае существует риск поражения электрическим током, короткого замыкания и возгорания! После установки вилка должна быть легкодоступна (но не на конфорке). При подключении необходимо соблюдать национальные/местные правила по электрике и использовать розетку/линию и вилку, подходящие для духовки. Если предельная мощность продукта превышает текущую пропускную способность штепсельной розетки/линии, необходимо подключить продукт непосредственно к стационарной электрической установке.

без использования штепсельной розетки/линии.

Убедитесь, что номинал предохранителя совместим с продуктом. Подключение должно соответствовать национальным нормам. Данные питания от сети должны соответствовать данным, указанным на типовой этикетке продукта. Чтобы увидеть маркировку типа, откройте переднюю дверцу. Шнур питания изделия должен соответствовать значениям, указанным в таблице «Технические характеристики».

В случае, если продукт будет подключен напрямую к источнику питания: в случае, если невозможно отключить все полюса от источника питания, необходимо подключить разделитель с зазором контактов не менее 3 мм (предохранитель, защитный выключатель линии, контакторы), а все полюса этого разделителя должны быть разомкнуты (не выключены) с продуктом в соответствии с директивами IEC. Несоблюдение данной инструкции может привести к эксплуатационным проблемам и аннулированию гарантии на продукт.

Рекомендуется дополнительная защита автоматическим выключателем дифференциального тока.

В случае, если продукт

производится с кабелем и вилкой

Ваш продукт изготовлен с сетевым кабелем и вилкой. Подключите вилку вашего продукта к заземленной розетке и выполните электрическое подключение.

В случае, если продукт

производится без кабеля и вилки

- Подключите шнур продукта к источнику питания так, как указано ниже: - Коричневый/черный кабель = L (фаза) - Синий кабель = N (нейтральный) - Зеленый/желтый кабель = (E) (земля)

Если продукт производится без

Кабель вилки

Кабель питания, указанный в технической таблице, должен быть подключен к продукту в соответствии с инструкциями. Из соображений

безопасности кабель питания не должен быть длиннее 2 м.

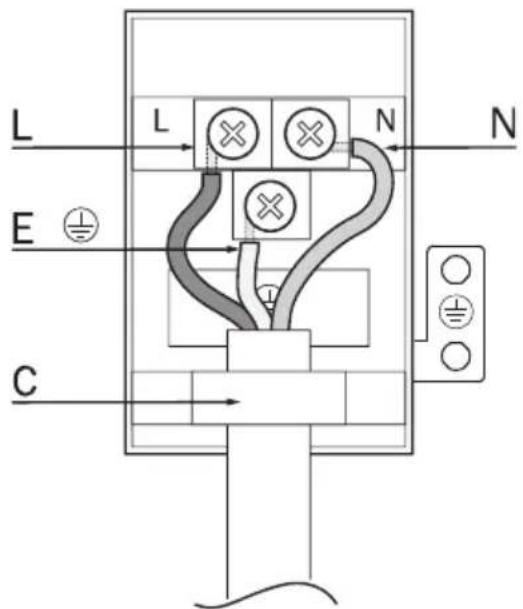

- Откройте крышку клеммной колодки с помощью отвертки. Вставьте кабель питания через кабельный зажим под клеммой, прикрепите его к основному корпусу с помощью встроенного винта на кабельном зажимном элементе. - Подключите кабель в соответствии с прилагаемой схемой.

• N = нейтральный (синий)
• L = фаза (коричневый/черный) - E = земля (зеленый/желтый)
• C = кабельный зажим

- После подключения проводов закройте крышку клеммной колодки. - Подключите кабель питания к источнику питания, проложив его так, чтобы он не касался продукта и не оказывался зажатым между продуктом и стеной.

Предотвращение возможного пожара!

- Убедитесь, что все электрические соединения надежны, чтобы предотвратить риск возгорания. - Не используйте поврежденные кабели или кабельные удлинители. - Убедитесь, что жидкость или влага не поступает к точке электрического подключения.

Размещение и фиксирование продукта (Рисунок 5)

- Поместите прибор на мебель, вокруг которого находятся два или более человек. Зафиксируйте продукт на мебели с помощью прилагаемых винтов. (Рисунок 5) В конце установки убедитесь, что винты правильно затянуты и что продукт надежно зафиксирован. Если продукт установлен не в соответствии с инструкциями, а винты не затянуты должным образом, существует риск опрокидывания во время эксплуатации.

Финальная проверка
