Terméktípus	Beépíthető sütő
Márka	Beko
Modell	BBIM12400XMPS
Méretek (Sz x M x Mé)	595 x 595 x 550 mm
Hasznos térfogat	71 l
Energiatípus	Elektromos
Teljes teljesítmény	3,0 kW
Csatlakozási feszültség	230 V / 50 Hz
Energiaosztály	A+
Funkciók száma	8
Fő funkciók	Légkeverés, Grill, Hagyományos sütés, Kiolvasztás, Programozott sütés, Melegen tartás, Tészta kelesztés, Világítás
Tisztítás típusa	Katalitikus
Belső világítás	Halogén
Ajtó	Leszerelhető, üveg eltávolítható
Biztonság	Gyermekzár, Automatikus kikapcsolás, Ajtóbiztonság
Nettó tömeg	35 kg
Bruttó tömeg	38 kg
Szín	Rozsdamentes acél
Javíthatósági index	7,5
Garancia	2 év

Gyakran ismételt kérdések - BBIM12400XMPS BEKO

Hogyan állítsam be az időt a Beko BBIM12400XMPS sütőn?

Az idő beállításához nyomja meg az Óra gombot, amíg a kijelző villogni nem kezd, majd a +/- gombokkal állítsa be. Nyomja meg az OK gombot a megerősítéshez.

Milyen sütési módok állnak rendelkezésre?

Ez a sütő 8 módot kínál: Légkeverés, Grill, Hagyományos sütés, Kiolvasztás, Programozott sütés, Melegen tartás, Tészta kelesztés és Világítás.

Hogyan tisztítsam a sütőt katalitikus módban?

A katalitikus bevonat felszívja a zsírokat. Aktiválásához melegítse a sütőt üresen 250 °C-on 30 percig. A maradék anyagok könnyen letörölhető hamuvá alakulnak. Ne használjon súrolószereket.

Mit tegyek, ha a sütő nem melegszik?

Először ellenőrizze, hogy a készülék megfelelően csatlakoztatva van-e, és hogy a megszakító nem kapcsolt-e ki. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot egy hivatalos szervizzel. Ne próbálja meg saját maga megjavítani.

Használható alufólia a sütőben?

Kerülje az alufólia közvetlen érintkezését a sütő falával vagy a fűtőbetéttel, mert megolvadhat vagy tüzet okozhat. Csak a rácsra helyezze az ételek letakarásához, de ne tegye a sütő aljára.

Hogyan szereljem le az ajtót a tisztításhoz?

Nyissa ki teljesen az ajtót, majd emelje fel a mindkét oldalon található reteszeket. Döntse az ajtót maga felé, és vegye le. Az üvegek tisztításához csavarja ki a belső üveg csavarjait. További részletekért olvassa el a használati útmutatót.

Mekkora elektromos teljesítmény szükséges?

A sütőhöz 230 V tápfeszültség és 3,0 kW teljesítmény szükséges. Külön vezetékre és áramvédő kapcsolóra van szükség. A telepítést bízza szakemberre.

Hogyan aktiváljam a gyermekzárat?

Tartsa lenyomva a Zárolás gombot (gyakran egy lakat szimbólummal) 3 másodpercig, amíg egy szimbólum meg nem jelenik. A kikapcsoláshoz ismételje meg a műveletet.

A sütőm 'Hiba' üzenetet mutat, mit tegyek?

A hibakódok hőmérséklet-érzékelő vagy csatlakozási problémát jelezhetnek. Próbálja meg kihúzni a sütőt 5 percre, majd dugja vissza. Ha a hiba továbbra is fennáll, jegyezze fel a kódot, és lépjen kapcsolatba az ügyfélszolgálattal.

Milyen edényeket használhatok?

Használjon hőálló edényeket (fém, üveg, kerámia). Kerülje a műanyag vagy fa eszközöket. Grillezéshez használjon fém tepsit. Ügyeljen arra, hogy az edények ne érjenek a sütő falához.

HASZNÁLATI ÚTMUTATÓ BBIM12400XMPS BEKO

HU - Biztonsági útmutató

• A terméket csak megfelelően képzett személy telepítse a hatályos előírásoknak megfelelően. A gyártó nem vállal felelősséget az illetéktelen személyek által végrehajtott eljárásokból fakadó károkért, amelyek a jótállást is érvényteleníthetik.
• A termék helyének és elektromos bekötésének előkészítése a vevő felelőssége.
• A terméket a helyi elektromos előírásoknak megfelelően kell beszerelni.
• A termék telepítése előtt távolítsa el a benne található összes anyagot és dokumentumot, illetve vizuálisan ellenőrizze, hogy a termék nem sérült-e. Ha igen, ne szerelje be.
• A termék nehéz, legalább két ember mozgassa.
• A készülék mozgatásához ne használja az ajtót és/vagy a fogantyút. Használja a termék két oldalán található emelési pontokat. A szállítás és telepítés során mindig viseljen munkavédelmi kesztyűt.
• A telepítés előtt az érintett területen válassza le az elektromos csatlakozásokat.
• A bútor felületének, amelybe a sütő telepítésre kerül, hőállónak kell lennie (100 °C minimum).
• A termék beszerelése előtt győződjön meg róla, hogy a bútor rögzítve van.
• A bútor belsejébe, ahova a sütő beszerelésre kerül, ne helyezzen el hőszigetelő csíkokat.
• A készüléket tilos díszajtó mögé helyezni, hogy elkerülje a túlforrósodást.
• A rajzon megadott méretek mm-ben értendők.

A termék telepítése

Ha a termék pult alá kerül beszerelésre: (2. ábra)

• Ahhoz, hogy a konyhabútor hátulján a megfelelő szellőzést biztosítani tudja, a 2. ábrán látható méretű nyílásokat kell vágni.
• Az elektromos csatlakozásnak a 2. ábrán látható A területen belül, vagy a beépítési helyen kívül kell lennie. Ha terméket főzőlap alá helyezi el, kövesse a főzőlap telepítési útmutatójában megadott méreteket.

Ha a termék magas szekrénybe kerül beszerelésre: (3. ábra)

• Ahhoz, hogy a megfelelő szellőzést biztosítani tudja, a 3. ábrán látható méretű nyílásokat kell vágni a konyhabútor hátuljába. Ezt a nyílást a szekrény teljes magassága mentén el kell helyezni.
• Ha a szekrényen, ahová a termék telepítésre kerül, hátlap is található, el kell távolítani.
• Az elektromos csatlakozásnak a 3. ábrán látható A területen belül, vagy a beépítési helyen kívül kell lennie.

Ha a termék sarokba kerül beszerelésre: (4a-4b. ábra)

• Ahhoz, hogy a 4a. és 4b. ábra szerinti telepítést el lehessen végezni a sarokba, a megadott méreteket kell alkalmazni.

Csatlakoztassa a készüléket a hálózatra

• A terméket csak olyan földelt aljzatba/vezetékkel csatlakoztassa, amelynek feszültségszintje és védelme megfelel a „Műszaki adatok” c. részben meghatározottaknak. A földelést kizárólag képzett villanyszerelő alakíthatja ki, miközben a terméket transzformátorral vagy anélkül használja. Cégünk nem vállal semmilyen felelősséget olyan problémákért, amelyek a termék helyi előírásoknak nem megfelelő földeléssel történő használata miatt merülnek fel.
• Az elektromos bekötéssel kapcsolatos munkák megkezdése előtt válassza le a terméket az elektromos hálózatról. Fennáll az áramütés veszélye!
• A terméket csak arra jogosult és szakképzett személy csatlakoztathatja a hálózatra. A termék jótállási ideje a megfelelő telepítést követően kezdődik. A

gyártó nem vállal felelősséget az illetéktelen személyek által végrehajtott eljárásokból fakadó károkért.

• A készüléket úgy kell telepíteni, hogy az teljes mértékben leválasztható legyen az elektromos hálózatról. A leválasztást az elektromos hálózatba fixen beépített kapcsolóval kell biztosítani, az építési szabályoknak megfelelően.
• A sütő hátoldala használat közben felmelegszik. Ügyeljen arra, hogy az elektromos csatlakozás ne érintkezzen a hátsó felülettel, ellenkező esetben a csatlakozások sérülhetnek.
• A csatlakozókábelt tilos rögzíteni, meghajlítani vagy becsípni, illetve ne érintkezzen a sütő meleg részeivel. A kábel megolvadása miatt rövidzárlat és tűz keletkezhet. Ha a tápkábel sérült, akkor egy képzett villanyszerelővel ki kell cseréltetni. Ellenkező esetben fennáll az áramütés vagy tűz veszélye!
• A tápkábel csatlakozójának telepítés után könnyen hozzáférhetőnek kell lennie (de nem lehet a főzőlap felett).
• A huzalozás során be kell tartani a nemzeti/helyi elektromos előírásokat, illetve a sütőhöz megfelelő aljzatot/vezetéket és csatlakozót kell használni. Ha a termék teljesítménye meghaladja a dugalj/vezeték névleges áramát, akkor a terméket közvetlenül, villásdugó, dugalj/vezeték használata nélkül kell az elektromos hálózatra csatlakoztatni.
• Győződjön meg róla, hogy a biztosíték névleges terhelhetősége megfelelő a termékhez.
• A csatlakozásoknak meg kell felelniük a nemzeti előírásoknak.
• A hálózati adatoknak meg kell egyezniük a termék típuscímkéjén feltüntetett adatokkal. A típuscímke megtekintéséhez nyissa ki az első ajtót.
• A termék tápkábelének meg kell felelnie a „Műszaki adatok” c. részben található értékeknek. Ha a terméket közvetlenül csatlakoztatja az elektromos hálózatra: Ha nem lehet a tápfeszültség összes pólusát leválasztani, akkor legalább 3 mm érintkezőtávolságú leválasztóegységet (biztosíték, vezetékvédő kapcsoló, védőrelé) kell bekötni az összes pólusra, és a leválasztóegység összes pólusát a termék közelében (nem felette)

kell elhelyezni, az IEE irányelvek szerint. Az utasítás figyelmen kívül hagyása működési problémákat okozhat és érvényteleníti a termék jótállását.

• Kiegészítő védelemként javasolt áramvédő kapcsoló használata.

Ha a termék kábellel és dugvillával készül

• Az On terméke elektromos kábellel és dugvillával készült. Az elektromos kapcsolat létrehozásához csatlakoztassa a dugvillát egy földelt aljzatba.

Ha a termék kábellel és dugvilla nélkül készül

• Csatlakoztassa a termék kábelét az elektromos hálózathoz a következők szerint:
• Barna/fekete kábel = L (fázis)
• Kék kábel = N (nullavezető) - Zöld/sárga kábel = (E) (védővezető)

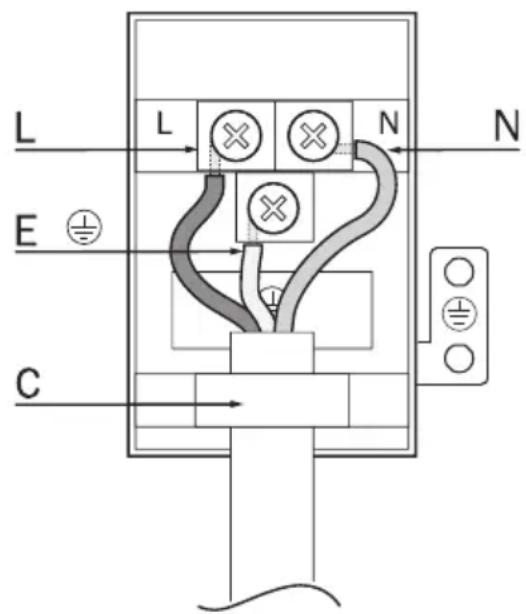

Ha a termék kábel és dugvilla nélkül készül

A műszaki táblázatban feltüntetett elektromos kábelt kell csatlakoztatni a termékhez a következő előírások szerint. Biztonsági okok miatt az elektromos kábel nem lehet hosszabb, mint 2 m.

• Nyissa ki a sorkapocs fedelét egy csavarhúzóval.
• Fűzze be az elektromos kábelt a sorkapocs alatt található kábelrögzítőbe és rögzítse a kábelt a kábelrögzítő integrált csavarjaival. Kösse be a kábeleket a mellékelt ábra szerint.

• N = nullavezető (kék)
• L = fázis (barna/fekete)
• E = védővezető (zöld/sárga) - C = kábelrögzítő
• Az elektromos bekötést követően zárja le a sorkapocs fedelét.
• Csatlakoztassa a tápvezetéket az áramforráshoz, miközben úgy vezeti el, hogy ne érintkezzen a termékkel, ne csípődjön be a termék és a fal közé.

Esetleges tűzveszély megelőzése!

• Győződjön meg róla, hogy az összes elektromos csatlakozás megfelelően meg van húzva, így megelőzheti az ívhúzás kockázatát.
• Ne használjon sérült kábeleket vagy hosszabbítókat.
• Ügyeljen arra, hogy folyadékok vagy nedvesség ne juthasson az elektromos csatlakozási pontokhoz.

A termék elhelyezése és rögzítése (5. ábra)

• Helyezze a készüléket a bútorba, legalább két ember tartsa egyensúlyban. Rögzítse a terméket a bútorhoz a mellékelt csavarok segítségével. (5. ábra)
• A telepítés végén ellenőrizze, hogy az összes csavar megfelelően meg van húzva, illetve a termék megfelelően rögzítve van. Ha a termék telepítése nem az utasításoknak megfelelően történik, illetve a csavarok nincsenek megfelelően meghúzva, fennáll a veszélye, hogy a termék használat közben előrebillen.

Végső ellenőrzés

• A telepítést követően kapcsolja be az elektromos ellátást.
• A termék első használatát megelőzően olvassa el a használati útmutatót. Ellenőrizze a termék funkcióit.

Termék eltávolítása

• Válassza le a terméket az áramforrásról.
• Csavarja ki a rögzítőcsavarokat.
• Két ember emelje fel kissé a terméket, és távolítsák el.

HU - Biztonsági útmutató

• A terméket csak megfelelően képzett személy telepítse a hatályos előírásoknak megfelelően. A gyártó nem vállal felelősséget az illetéktelen személyek által végrehajtott eljárásokból fakadó károkért, amelyek a jótállást is érvényteleníthetik.
• A termék helyének és elektromos bekötésének előkészítése a vevő felelőssége.
• A terméket a helyi elektromos előírásoknak megfelelően kell beszerelni.
• A termék telepítése előtt távolítsa el a benne található összes anyagot és dokumentumot, illetve vizuálisan ellenőrizze, hogy a termék nem sérült-e. Ha igen, ne szerelje be.
• A termék nehéz, legalább két ember mozgassa.
• A készülék mozgatásához ne használja az ajtót és/vagy a fogantyút. Használja a termék két oldalán található emelési pontokat. A szállítás és telepítés során

mindig viseljen munkavédelmi kesztyűt.

• A telepítés előtt az érintett területen válassza le az elektromos csatlakozásokat.
• A bútor felületének, amelybe a sütő telepítésre kerül, hőállónak kell lennie (100 °C minimum).
• A termék beszerelése előtt győződjön meg róla, hogy a bútor rögzítve van.
• A bútor belsejébe, ahova a sütő beszerelésre kerül, ne helyezzen el hőszigetelő csíkokat.
• A készüléket tilos díszajtó mögé helyezni, hogy elkerülje a túlforrósodást.
• A rajzon megadott méretek mm-ben értendők.

A termék telepítése

Ha a termék pult alá kerül beszerelésre: (2. ábra)

• Ahhoz, hogy a konyhabútor hátulján a megfelelő szellőzést biztosítani tudja, a 2. ábrán látható méretű nyílásokat kell vágni.
• Az elektromos csatlakozásnak a 2. ábrán látható A területen belül, vagy a beépítési helyen kívül kell lennie.
• Ha a terméket főzőlap alá helyezi el, kövesse a főzőlap telepítési útmutatójában megadott méreteket.

Ha a termék magas szekrénybe kerül beszerelésre: (3. ábra)

• Ahhoz, hogy a megfelelő szellőzést biztosítani tudja, a 3. ábrán látható méretű nyílásokat kell vágni a konyhabútor hátuljába. Ezt a nyílást a szekrény teljes magassága mentén el kell helyezni.
• Ha a szekrényen, ahová a termék telepítésre kerül, hátlap is található, el kell távolítani.
• Az elektromos csatlakozásnak a 3. ábrán látható A területen belül, vagy a beépítési helyen kívül kell lennie.

Ha a termék sarokba kerül beszerelésre: (4a-4b. ábra)

• Ahhoz, hogy a 4a. és 4b. ábra szerinti telepítést el lehessen végezni a sarokba, a megadott méreteket kell alkalmazni.

Csatlakoztassa a készüléket a hálózatra

A terméket csak olyan földelt aljzatba/vezetékkel csatlakoztassa, amely feszültségszintje és védelme megfelel a „Műszaki adatok" c. részben

meghatározottaknak. A földelést kizárólag képzett villanyszerelő alakíthatja ki, miközben a terméket transzformátorral vagy anélkül használja. Cégünk nem vállal semmilyen felelősséget olyan problémákért, amelyek a termék helyi előírásoknak nem megfelelő földeléssel történő használata miatt merülnek fel. - Az elektromos bekötéssel kapcsolatos munkák megkezdése előtt válassza le a terméket az elektromos hálózatról. Fennáll az áramütés veszélye! - A terméket csak arra jogosult és szakképzett személy csatlakoztathatja a hálózatra. A termék jótállási ideje a megfelelő telepítést követően kezdődik. A gyártó nem vállal felelősséget az illetéktelen személyek által végrehajtott eljárásokból fakadó károkért. - A készüléket úgy kell telepíteni, hogy az teljes mértékben leválasztható legyen az elektromos hálózatról. A leválasztást az elektromos hálózatba fixen beépített kapcsolóval kell biztosítani, az építési szabályoknak megfelelően. - A sütő hátoldala használat közben felmelegszik. Ügyeljen arra, hogy az elektromos csatlakozás ne érintkezzen a hátsó felülettel, ellenkező esetben a csatlakozások sérülhetnek. - A csatlakozókábelt tilos rögzíteni, meghajlítani vagy becsípni, illetve ne érintkezzen a sütő meleg részeivel. A kábel megolvadása miatt rövidzárlat és tűz keletkezhet. Ha a tápkábel sérült, akkor egy képzett villanyszerelővel ki kell cseréltetni. Ellenkező esetben fennáll az áramütés vagy tűz veszélye! - A tápkábel csatlakozójának telepítés után könnyen hozzáférhetőnek kell lennie (de nem lehet a főzőlap felett). - A huzalozás során be kell tartani a nemzeti/ helyi elektromos előírásokat, illetve a sütőhöz megfelelő aljzatot/vezetéket és csatlakozót kell használni. Ha a termék teljesítménye meghaladja a dugalj/vezeték névleges áramát, akkor a terméket közvetlenül, villásdugó, dugalj/vezeték használata nélkül kell az elektromos hálózatra csatlakoztatni. - Győződjön meg róla, hogy a biztosíték névleges terhelhetősége megfelelő a termékhez. - A csatlakozásoknak meg kell felelniük a nemzeti előírásoknak.

• A hálózati adatoknak meg kell egyezniük a termék típuscímkéjén feltüntetett adatokkal. A típuscímke megtekintéséhez nyissa ki az első ajtót.
• A termék tápkábelének meg kell felelnie a „Műszaki adatok” c. részben található értékeknek.

Ha a terméket közvetlenül csatlakoztatja az elektromos hálózatra: Ha nem lehet a tápfeszültség összes pólusát leválasztani, akkor legalább 3 mm érintkezőtávolságú leválasztóegységet (biztosíték, vezetékvédőkapcsoló, védőrelé) kell bekötni az összes pólusra, és a leválasztóegység összes pólusát a termék közelében (nem felette) kell elhelyezni, az IEE irányelvek szerint. Az utasítás figyelmen kívül hagyása működési problémákat okozhat és érvényteleníti a termék jótállását.

Kiegészítő védelemként javasolt áramvédő kapcsoló használata.

Ha a termék kábellel és dugvillával készül

• Az On terméke elektromos kábellel és dugvillával készült. Az elektromos kapcsolat létrehozásához csatlakoztassa a dugvillát egy földelt aljzatba.

Ha a termék kábellel és dugvillanélkül készül

• Csatlakoztassa a termék kábelét az elektromos hálózathoz a következők szerint:
• Barna/fekete kábel = L (fázis)
• Kék kábel = N (nullavezető) - Zöld/sárga kábel = (E) (védővezető)

Ha a termék kábel és dugvilla nélkül készül

A műszaki táblázatban feltüntetett elektromos kábelt kell csatlakoztatni a termékhez a következő előírások szerint. Biztonsági okok miatt az elektromos kábel nem lehet hosszabb, mint 2 m.

• Nyissa ki a sorkapocs fedelét egy csavarhúzóval.
• Fűzze be az elektromos kábelt a sorkapocs alatt található kábelrögzítőbe és rögzítse a kábelt a kábelrögzítő integrált csavarjaival. Kösse be a kábeleket a mellékelt ábra szerint.

• N = nullavezető (kék)
• L = fázis (barna/fekete)
• E = védővezető (zöld/sárga) - C = kábelrögzítő
• Az elektromos bekötést követően zárja le a sorkapocs fedelét.
• Csatlakoztassa a tápvezetéket az áramforráshoz, miközben ügyeljen arra, hogy ne érintkezzen a termékkel, ne csípődjön be a termék és a fal közé.

Esetleges tűzveszély megelőzése!

Győződjön meg róla, hogy az összes elektromos csatlakozás megfelelően meg van húzva, így megelőzheti az ívhúzás kockázatát. - Ne használjon sérült kábeleket vagy hosszabbítókat. - Ügyeljen arra, hogy folyadékok vagy nedvesség ne juthasson az elektromos csatlakozási pontokhoz.

A termék elhelyezése és rögzítése (5. ábra)

• Helyezze a készüléket a bútorba, legalább két ember tartsa egyensúlyban. Rögzítse a terméket a bútorhoz a mellékelt csavarok segítségével. (5. ábra)
• A telepítés végén ellenőrizze, hogy az összes csavar megfelelően meg van húzva, illetve a termék megfelelően rögzítve van. Ha a termék telepítése nem az utasításoknak megfelelően történik, illetve a csavarok nincsenek megfelelően meghúzva, fennáll a veszélye, hogy a termék használat közben előrebillen.

Végső Ellenőrzés

• A telepítést követően kapcsolja be az elektromos ellátást.
• A termék első használatát megelőzően olvassa el a használati útmutatót. Ellenőrizze a termék funkcióit.

Termék eltávolítása

• Válassza le a terméket az áramforrásról.
• Csavarja ki a rögzítőcsavarokat.
• Két ember emelje fel kissé a terméket és távolítsák el.
