BBQM22301XC - встраиваемая духовка BEKO - Бесплатное руководство пользователя

Тип продукта	Встраиваемая духовка
Бренд	Beko
Модель	BBQM22301XC
Размеры (В x Ш x Г) в мм	595 x 595 x 575
Вес нетто (прибл.)	35 кг
Полезный объем	72 л
Электропитание	230 V, 50 Hz, 16 A
Общая мощность	3000 Вт
Тип приготовления	Конвекция, принудительная конвекция, гриль, нижний нагрев, верхний нагрев
Программы приготовления	7 режимов: принудительная конвекция, естественная конвекция, гриль, гриль+вентилятор, размораживание, нагрев сверху и снизу, свет
Очистка	Каталитическая очистка (автокаталитические эмалированные стенки)
Внутреннее освещение	Галогенная лампа, 25 Вт
Холодная дверца	Да, тройное остекление
Блокировка от детей	Да
Безопасность автоматического отключения	Да, через 24 часа
Таймер	Да, до 23:59
Дисплей	Светодиодный цифровой
Комплектация	1 решетка, 1 противень, 1 поддон
Ремонтопригодность	Индекс ремонтопригодности не сообщается
Энергетический класс	A+ (оценка)
Энергопотребление	0.93 кВт·ч (конвекция) / 0.79 кВт·ч (принудительная конвекция)

Часто задаваемые вопросы - BBQM22301XC BEKO

Как установить встраиваемую духовку Beko BBQM22301XC?

Установка должна выполняться квалифицированным специалистом в соответствии с местными нормами. Духовка тяжелая (около 35 кг), переносите ее вдвоем. Предусмотрите термостойкую мебель (минимум 100 °C) и вентиляционные отверстия (см. схемы в инструкции). Подключите к розетке с заземлением (230 В / 16 А).

Какие режимы приготовления доступны?

Эта духовка предлагает 7 режимов: принудительная конвекция (равномерное приготовление), естественная конвекция (низ+верх), гриль, гриль+вентилятор, размораживание, нагрев низ+верх и только освещение.

Как чистить духовку?

Духовка оснащена стенками с каталитической очисткой: жиры разлагаются при высокой температуре. Для тщательной очистки используйте влажную ткань и белый уксус. Избегайте абразивных средств. Аксессуары (решетка, противень) можно мыть в посудомоечной машине.

Что делать, если духовка не нагревается?

Сначала проверьте, подключен ли прибор и не выбило ли автомат. Убедитесь, что дверца плотно закрыта. Если проблема не исчезнет, обратитесь к сертифицированному специалисту Beko. Не пытайтесь ремонтировать прибор самостоятельно.

Как использовать функцию гриля?

Выберите режим гриля (символ "гриль") и установите температуру (обычно 200-250 °C). Поместите продукты на решетку верхнего уровня. Следите за приготовлением, чтобы не поджечь. Используйте противень в нижнем положении для сбора сока.

У духовки холодная дверца?

Да, эта модель оснащена тройным остеклением, которое снижает температуру внешней стороны дверцы (холодная дверца). Все равно будьте осторожны, особенно вблизи уплотнителей.

Как активировать блокировку от детей?

Одновременно нажмите и удерживайте кнопки + и - в течение 3 секунд. На экране появится символ замка. Чтобы отключить, повторите операцию. Эта функция предотвращает изменение настроек детьми.

Какой энергетический класс у этой духовки?

Энергетический класс не указан в инструкции, но для духовки этого диапазона он оценивается как A+. Типичное потребление составляет 0.93 кВт·ч в режиме конвекции и 0.79 кВт·ч в режиме принудительной конвекции.

Можно ли использовать силиконовые формы?

Да, силиконовые формы подходят для выпечки при условии соблюдения максимальных температур, указанных производителем формы (обычно 250 °C). Помещайте их на решетку для хорошей циркуляции воздуха.

Где найти паспортную табличку?

Паспортная табличка находится внутри духовки на рамке, видна при открытии дверцы. На ней указаны модель, серийный номер, напряжение и мощность.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BBQM22301XC BEKO

Инсталляция на плите: если плита устанавливается под столешницей: (Рисунок 2)

Для обеспечения необходимой вентиляции кухонного шкафа необходимо сделать отверстия с размерами, указанными на рисунке 2. Электрическое подключение должно находиться в пространстве A на рисунке 2 или рядом с местом установки.

• Если прибор установлен под столешницей, следуйте размерам, указанным в инструкции по установке столешницы.

Если прибор установлен во встроенном элементе: (Рисунок 3)

• В задней части кухонного шкафа необходимо сделать отверстия с размерами, указанными на рисунке 3, для обеспечения необходимой вентиляции. Отверстия должны быть на высоте, соответствующей высоте элемента.
• Если имеется задняя перегородка встроенного элемента, в который устанавливается прибор, она должна быть удалена.
• Электрическое подключение должно находиться в пространстве A на рисунке 3 или рядом с местом установки.

Если прибор установлен в углу: (Рисунок 4а-4б)

Необходимо обратить внимание на указанные размеры для выполнения установки в углу, как показано на рисунках 4а и 4б.

Подключение прибора к электрической сети

• Подключайте прибор только к электросети с заземлением, как указано в "Технических характеристиках". Заземление должен выполнять квалифицированный электрик. Используйте прибор без трансформатора. Производитель не несет ответственности за любые повреждения, которые могут возникнуть, если прибор используется без заземления в соответствии с местными нормами.
• Перед началом работ с электрической установкой отключите прибор от электрической сети. Возможно поражение электрическим током!
• Прибор должен быть подключен к электрической сети только уполномоченным и квалифицированным лицом. Гарантия на прибор начинает действовать только после правильной установки. Производитель не несет ответственности за ущерб, возникший в результате работ, выполненных неуполномоченными лицами.
• Прибор должен быть установлен так, чтобы его можно было полностью отключить от электрической сети. Отключение должно быть выполнено с помощью специального выключателя, встроенного в фиксированную электрическую установку, в соответствии со строительными нормами.
• Задняя поверхность прибора нагревается при использовании. Следите за тем, чтобы электрическое подключение не соприкасалось с задней поверхностью, так как контакты могут быть повреждены.
• Кабель для подключения не должен быть пережат, вытянут или поврежден, а также не должен соприкасаться с горячими частями прибора. Это может привести к короткому замыканию прибора и повреждению кабеля. Если электрический кабель поврежден, его должен заменить квалифицированный электрик. В противном случае может произойти удар током, короткое замыкание или пожар! - Кабель электропитания должен быть легко доступен после установки (но не должен находиться над нагревательными элементами).
• При подключении прибора необходимо соблюдать национальные/местные электрические нормы и использовать вилку/розетку и соответствующий кабель для прибора. Если ограничение тока, при котором работает прибор, превышает емкость кабеля и вилки/розетки, необходимо подключить прибор напрямую к фиксированной электрической установке, не используя кабель и вилку/розетку. Убедитесь, что установка соответствует прибору. - Подключение должно быть выполнено в соответствии с национальными нормами.
• Данные для электрической сети должны соответствовать данным, указанным на табличке с типом прибора. Откройте переднюю дверцу, чтобы увидеть тип прибора.
• Электрический кабель прибора должен соответствовать значениям, указанным в таблице в разделе "Технические характеристики".

Если прибор подключен напрямую к сети:

Если невозможно отключить все полюса от сети, необходимо подключить устройство отключения с минимальным зазором 3 мм между контактами (устройство защиты, автоматический выключатель, контактор) и все полюса этого устройства должны находиться рядом с прибором (не над ним) в соответствии с правилами МЭК. Несоблюдение этого требования может привести к проблемам в работе прибора, и гарантия может быть аннулирована.

• Рекомендуется дополнительная защита с помощью устройства защитного отключения.

Если прибор поставляется с кабелем и вилкой

Ваш прибор поставляется с электрической вилкой. Вставьте вилку прибора в заземленную розетку и подключите его к электрической сети.

Если прибор поставляется с кабелем, но без вилки

Подключите прибор к электросети.

- Подключите продукт к заземленной розетке/линии с напряжением и защитой, указанными в «Технических характеристиках». Установка заземления должна выполняться квалифицированным электриком при использовании продукта с трансформатором или без него. Наша компания не несет ответственности за любые неисправности, возникающие из-за того, что изделие не заземлено в соответствии с местными правилами. - Перед началом любых работ по электромонтажу отключите изделие от электросети. Существует риск поражения электрическим током! - Гарантийный срок продукта начинается только после правильной установки. Гарантийный срок продукта начинается только после правильной установки. Производитель не несет ответственности за ущерб, возникший в результате процедур, осуществленных неуполномоченными лицами. - Прибор должен быть установлен так, чтобы его можно было полностью отключить от электросети. Разделение должно обеспечиваться выключателем, встроенным в стационарную электрическую установку, в соответствии с правилами монтажа. - При эксплуатации задняя поверхность духовки нагревается. Убедитесь, что электрическое соединение не соприкасается с задней поверхностью, в противном случае соединения могут быть повреждены. Соединительный кабель не должен быть зажат, согнут или защемлен, он не должен касаться горячих частей духовки. В противном случае это может привести к короткому замыканию духовки и пожару в результате расплавления кабеля. В случае повреждения кабеля питания квалифицированный электрик должен его заменить. В противном случае существует риск поражения электрическим током, короткого замыкания и возгорания!

- После установки вилка питания должна быть в легкодоступном месте (но не на конфорке). - При подключении необходимо соблюдать национальные/местные правила по электрике и использовать розетку/линию и вилку, подходящие для духовки. Если предел мощности продукта превышает токовую пропускную способность удлинителей и розеток/линий, необходимо подключить продукт непосредственно к стационарной электрической установке без использования удлинителей и розеток/линий. - Убедитесь, что номинал предохранителя совместим с продуктом. - Подключение должно соответствовать национальным нормам. - Данные о питании от сети должны соответствовать данным, указанным на типовой этикетке продукта. Чтобы увидеть маркировку типа, откройте переднюю дверцу. - Шнур питания изделия должен соответствовать значениям в таблице «Технические характеристики» в случае, если продукт будет подключен напрямую к источнику питания: в случае, если невозможно отключить все полюса в источнике питания, необходимо подключить разъединитель с зазором контактов не менее 3 мм (предохранители, защищенные выключатели линии, контакторы), а все полюса этого разъединителя должны быть рядом (не выше) с продуктом в соответствии с директивами IEE. Несоблюдение данной инструкции может привести к эксплуатационным проблемам и аннулированию гарантии на продукт. - Рекомендуется дополнительная защита автоматическим выключателем дифференциального тока.

В случае, если продукт производится кабелем и вилкой

Ваш продукт изготовлен с сетевым кабелем и вилкой. Подключите вилку вашего продукта к заземленной розетке и выполните электрическое подключение.

В случае, если продукт производится без кабеля и вилки

-Подключите шнур продукта к источнику питания так, как указано ниже:

-Коричневый/черный кабель = L (фаза) - синий кабель = N (нейтральный) - зеленый/желтый кабель = (E) (земля)

Если продукт производится без кабеля и вилки

Кабель питания, указанный в технической таблице, должен быть подключен к продукту в соответствии с инструкциями. Из соображений безопасности кабель питания не должен быть длиннее 2 м.

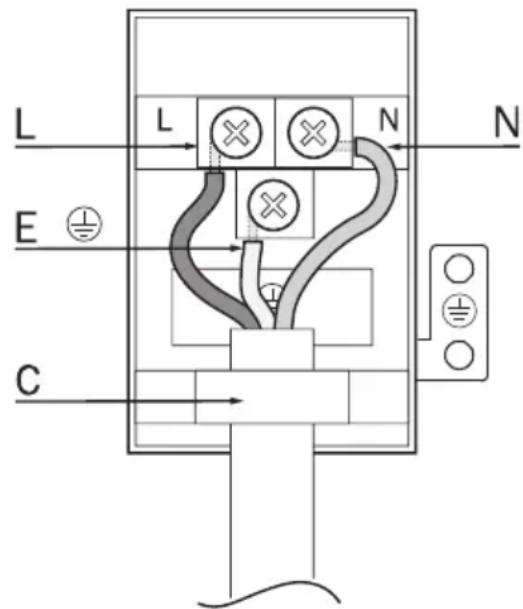

-Откройте крышку клеммной колодки с помощью отвертки. Вставьте кабель питания через кабельный зажим под клеммой и прикрепите его к основному корпусу с помощью встроенного винта на кабельном зажимном элементе. -Подключите кабель в соответствии с прилагаемой схемой.

• N = нейтральный (синий)
• L = фаза (коричневый/черный)
• E = земля (зеленый/желтый)
• C = кабельный зажим

-После подключения проводов закройте крышку клеммной колодки. -Подключите кабель питания к источнику питания, проложив его так, чтобы он не касался продукта и не оказывался зажатым между продуктом и стеной.

Предотвращение возможного пожара!

-Убедитесь, что все электрические соединения надежны, чтобы предотвратить риск возгорания. Не пользуйтесь поврежденными кабелями или кабельными удлинителями. -Убедитесь, что точность и напряжение не поступают к точке электрического подключения.

Размещение и фиксация продукта (Рисунок 5)

- Поместите прибор на мебель, вокруг которой находятся два или более человек. Зафиксируйте продукт на мебели с помощью прилагаемых винтов. (Рисунок 5) В конце установки убедитесь, что винты правильно затянуты и что продукт надежно зафиксирован. Если продукт установлен не в соответствии с инструкцией, а винты не затянуты должным образом, существует риск опрокидывания во время эксплуатации.

Финальная проверка

- После установки включите электропитание. - Прочтите руководство пользователя для первого использования продукта. - Проверьте функции продукта.

Удаление продукта

- Отключите продукт от электросети. - Открутите крепежные винты. Слегка приподнимите изделие с помощью отвертки или подобного инструмента и выньте его.
