Typ produktu	Piekarnik do zabudowy
Marka	Beko
Model	BBQM22301XC
Wymiary (W x S x G) w mm	595 x 595 x 575
Masa netto (ok.)	35 kg
Pojemność użytkowa	72 L
Zasilanie elektryczne	230 V, 50 Hz, 16 A
Całkowita moc	3000 W
Rodzaj pieczenia	Konwekcja, termoobieg, grill, dół, góra
Programy pieczenia	7 trybów: termoobieg, konwekcja naturalna, grill, grill+wentylator, rozmrażanie, dolne+górne grzanie, oświetlenie
Czyszczenie	Katalityczne (ścianki emaliowane samoczyszczące)
Oświetlenie wewnętrzne	Żarówka halogenowa, 25 W
Zimne drzwi	Tak, potrójne szklenie
Blokada dziecięca	Tak
Automatyczne wyłączanie	Tak, po 24 godzinach
Minutnik	Tak, do 23:59
Wyświetlacz	Cyfrowy LED
Dołączone akcesoria	1 ruszt, 1 blacha ociekowa, 1 blacha do ciasta
Możliwość naprawy	Indeks naprawialności nie został podany
Klasa energetyczna	A+ (szacunkowo)
Zużycie energii	0.93 kWh (konwekcja) / 0.79 kWh (termoobieg)

Często zadawane pytania - BBQM22301XC BEKO

Jak zainstalować piekarnik do zabudowy Beko BBQM22301XC?

Instalacja musi być wykonana przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami. Piekarnik jest ciężki (ok. 35 kg): przenoś go w dwie osoby. Zapewnij mebel odporny na ciepło (min. 100°C) oraz otwory wentylacyjne (patrz schematy w instrukcji). Podłącz do gniazdka z uziemieniem (230 V / 16 A).

Jakie są dostępne tryby pieczenia?

Ten piekarnik oferuje 7 trybów: termoobieg (równomierne pieczenie), konwekcja naturalna (dół+góra), grill, grill+wentylator, rozmrażanie, dolne+górne grzanie i oświetlenie.

Jak czyścić piekarnik?

Piekarnik jest wyposażony w ścianki z czyszczeniem katalitycznym: tłuszcze rozkładają się w wysokiej temperaturze. Do głębokiego czyszczenia użyj wilgotnej ściereczki i białego octu. Unikaj środków ściernych. Akcesoria (ruszt, blacha ociekowa) można myć w zmywarce.

Co zrobić, jeśli piekarnik nie grzeje?

Najpierw sprawdź, czy urządzenie jest podłączone i czy wyłącznik automatyczny nie zadziałał. Upewnij się, że drzwi są dobrze zamknięte. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem Beko. Nie próbuj naprawiać urządzenia samodzielnie.

Jak używać funkcji grill?

Wybierz tryb grill (symbol "grill") i ustaw temperaturę (zazwyczaj 200-250°C). Umieść jedzenie na ruszcie na górnym poziomie. Obserwuj pieczenie, aby uniknąć przypalenia. Użyj blachy ociekowej na dolnym poziomie, aby zebrać soki.

Czy piekarnik ma zimne drzwi?

Tak, ten model jest wyposażony w potrójne szklenie, które utrzymuje drzwi w obniżonej temperaturze zewnętrznej (zimne drzwi). Zachowaj ostrożność, zwłaszcza w pobliżu uszczelek.

Jak aktywować blokadę dziecięcą?

Naciśnij jednocześnie przyciski + i - przez 3 sekundy. Na wyświetlaczu pojawi się symbol kłódki. Aby dezaktywować, powtórz tę czynność. Funkcja uniemożliwia zmianę ustawień przez dziecko.

Jaka jest klasa energetyczna tego piekarnika?

Klasa energetyczna nie jest podana w instrukcji, ale dla piekarnika tej gamy szacuje się ją na A+. Typowe zużycie energii wynosi 0,93 kWh w trybie konwekcji i 0,79 kWh w termoobiegu.

Czy mogę używać silikonowych form?

Tak, silikonowe formy nadają się do pieczenia, pod warunkiem przestrzegania maksymalnych temperatur podanych przez producenta formy (zazwyczaj 250°C). Umieść je na ruszcie, aby zapewnić dobrą cyrkulację powietrza.

Gdzie znaleźć tabliczkę znamionową?

Tabliczka znamionowa znajduje się wewnątrz piekarnika, na ramie, widoczna po otwarciu drzwi. Podaje model, numer seryjny, napięcie i moc.

INSTRUKCJA OBSŁUGI BBQM22301XC BEKO

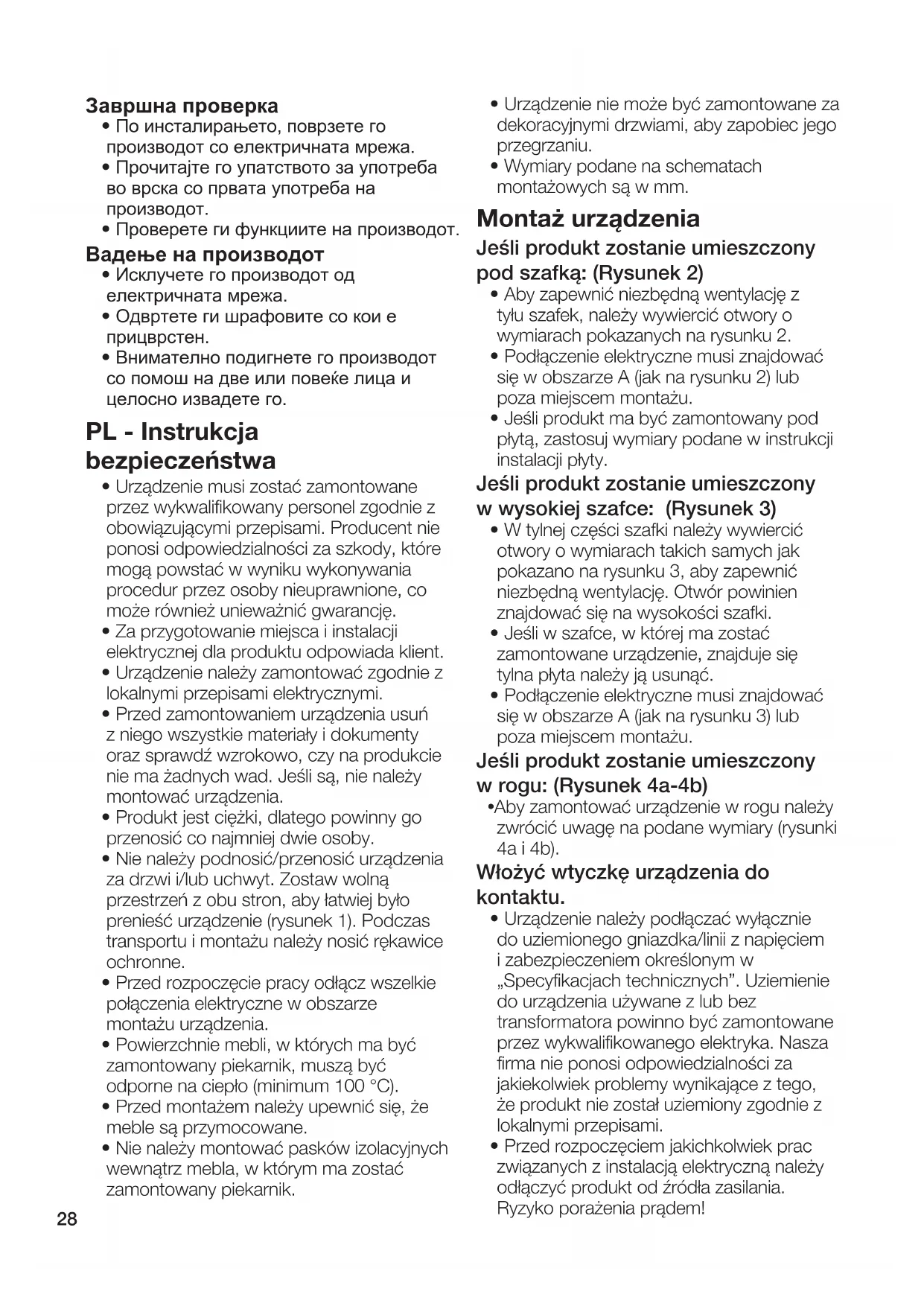

PL - Instrukcja bezpiecznych

• Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.
• Za przygotowanie miejsca i instalacji elektrycznej dla produktu odpowiada klient.
• Urządzenie należy zamontować zgodnie z lokalnymi przepisami elektrycznymi.
• Przed zamontowaniem urządzenia usuń z opakowania wszystkie materiały i dokumenty oraz sprawdź wzrokowo, czy na produkcie nie ma żadnych wad. Jeśli są, nie należy montować urządzenia.
• Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.
• Nie należy podnosić/przenosić urządzenia za drzwi i/lub uchwyt. Zostaw wolną przestrzeń z obu stron, aby można było przenieść urządzenie (rysunek 1). Podczas transportu i montażu należy nosić rękawice ochronne.
• Przed rozpoczęciem pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.
• Powierzchnie mebli, w których ma być zamontowany piekarnik, muszą być odporne na ciepło (minimum 100 °C).
• Przed montażem należy upewnić się, że meble są przymocowane.
• Nie należy montować pasków izolacyjnych wewnątrz mebla, w którym ma zostać zamontowany piekarnik.
• Urządzenia nie mogą być zamontowane za dekoracyjnymi drzwiami, aby zapobiec przegrzaniu. Wymiary podane na schematach montażowych są w mm.

Montaż urządzenia

Jeśli produkt zostanie umieszczony pod szafką: (Rysunek 2)

• Aby zapewnić niezbędną wentylację szafek, należy wywiercić otwory o wymiarach pokazanych na rysunku 2.
• Podłączenia elektryczne muszą znajdować się w obszarze A (jak na rysunku 2) lub poza nim.
• Jeśli produkt ma być zamontowany pod płytą, zastosuj wymiary podane w instrukcji instalacji płyty.

Jeśli produkt zostanie umieszczony w wysokiej szafce: (Rysunek 3)

• W tylnej części szafki należy wywiercić otwory o wymiarach takich samych jak pokazano na rysunku 3, aby zapewnić niezbędną wentylację. Otwór powinien znajdować się na wysokości szafki.
• Jeśli w szafce, w której ma zostać zamontowane urządzenie, znajduje się tylna płyta, należy ją usunąć.
• Podłączenia elektryczne muszą znajdować się w obszarze A (jak na rysunku 3) lub poza nim.

Jeśli produkt zostanie umieszczony w rogu: (Rysunek 4a-4b)

• Aby zamontować urządzenie w rogu, należy zwrócić uwagę na podane wymiary (rysunki 4a i 4b).

Włożyć wtyczkę urządzenia do kontaktu.

• Urządzenia należy podłączać wyłącznie do uziemionego gniazdka/linii z napięciem i zabezpieczeniem określonym w „Specyfikacjach technicznych”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.
• Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną należy odłączyć produkt od źródła zasilania. Ryzyko porażenia prądem!
• Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Okres gwarancji produktu rozpoczyna się dopiero po prawidłowym montażu. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione.
• Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez wyłącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.
• Tylna powierzchnia piekarnika nagrzewa się podczas pracy. Upewnij się, że połączenie elektryczne nie styka się z powierzchnią tylną. W przeciwnym razie połączenia mogą ulec uszkodzeniu.
• Kabel zasilania nie może być ściśnięty, zgięty lub uwięziony ani nie może stykać się z gorącymi częściami piekarnika. Może to spowodować zwarcie piekarnika i zapalenie się w wyniku stopienia kabla. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. Ryzyko porażeniem prądem lub pożarem.
• Dostęp do wtyczki, po zamontowaniu urządzenia, powinien być łatwy (ale nie powinna się znajdować nad płytą grzewczą).
• Podczas okablowania należy przestrzegać krajowych/lokalnych przepisów dotyczących elektryczności i stosować gniazdko/linie i wtyczkę odpowiednie do piekarnika. Jeśli wartość graniczna mocy produktu przekracza obciążalność prądową wtyczki i gniazdka/linii, należy podłączyć produkt bezpośrednio do stałej instalacji elektrycznej bez korzystania z wtyczki i gniazdka/linii.
• Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z urządzeniem.
• Połączenia muszą być zgodne z przepisami.
• Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktu. Aby zobaczyć tabliczkę znamionową, należy otworzyć przednie drzwiczki.
• Kabel zasilający musi być zgodny z wartościami podanymi w tabeli „Dane techniczne".
• Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, stycznik), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.
• Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprądowym.

Jeśli produkt posiada kabel i wtyczkę

• Produkt posiada kabel zasilający i wtyczkę. Aby podłączyć urządzenie, należy włożyć wtyczkę do uziemionego gniazdka.

Jeśli produkt posiada kabel bez wtyczki

• Podłącz przewód do zasilania w sposób opisany poniżej:
• Kabel brązowo-czarny = L (Faza)
• Kabel niebieski = N (Neutralny)
• Kabel zielono-żółty = (E) (Z)ziemienie)

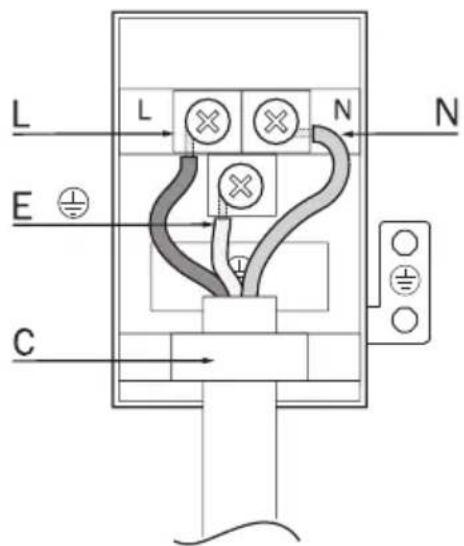

Jeśli produkt nie posiada kabla i wtyczki

Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie powinien być dłuższy niż 2 m.

• Pokrywę zaciskową otwórz za pomocą śrubokręta.
• Przełóż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.
• Kable należy podłączyć zgodnie z dostarczonym schematem.

• N = Neutralny (niebieski)
• L = Faza (brązowo-czarny)
• E = Uziemienie (zielono-żółty)
• C = zacisk do przewodu
• Po podłączeniu zamknij pokrywę zaciskową.
• Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

Zapobieganie ewentualnemu pożarowi!

• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i szczelne, aby zapobiec ryzyku wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przedłużaczy.
• Upewnij się, że ciecz lub wilgoć nie znajdują się w miejscu podłączenia do zasilania.

Miejsce i mocowanie produktu (Rysunek 5)

• Dwie (lub więcej) osoby umieszczają urządzenia na meblach.
• Urządzenia przymocować do mebli za pomocą dołączonych śrub. (Rysunek 5)
• Po zamontowaniu należy sprawdzić, czy śruby są odpowiednio dokręcone, a produkt dobrze zamocowany. Jeśli produkt nie zostanie zamontowany zgodnie z instrukcją, a śruby odpowiednio dokręcone, istnieje ryzyko przewrócenia się urządzenia podczas użytkowania.

Kontrola końcowa

• Po zamontowaniu włącz zasilanie.
• Należy przeczytać instrukcję obsługi dotyczącą pierwszego użycia produktu.
• Sprawdzić funkcje produktu.

Odłączenie urządzenia

Wyjąć wtyczkę z kontaktu. - Odkręcić śruby mocujące. - Lekko podnieść produkt przy pomocy dwóch lub więcej osób i wyjąć go całkowicie.
