BBQM22301XC - вбудована духовка BEKO - Безкоштовний посібник користувача

Тип продукту	Вбудована духовка
Бренд	Beko
Модель	BBQM22301XC
Розміри (В x Ш x Г) в мм	595 x 595 x 575
Вага нетто (прибл.)	35 кг
Корисний об'єм	72 л
Електроживлення	230 В, 50 Гц, 16 А
Загальна потужність	3000 Вт
Тип приготування	Конвекція, циркуляція, гриль, дно, верх
Програми приготування	7 режимів: циркуляція, природна конвекція, гриль, гриль+вентилятор, розморожування, дно+верх, освітлення
Очищення	Каталітичне (емалеві каталітичні стінки)
Внутрішнє освітлення	Галогенна лампа, 25 Вт
Холодні дверцята	Так, потрійне скління
Блокування від дітей	Так
Автоматичне вимкнення	Так, через 24 години
Таймер	Так, до 23:59
Дисплей	Цифровий LED
Комплектація	1 решітка, 1 деко, 1 форма для випічки
Ремонтопридатність	Індекс ремонтопридатності не вказано
Енергетичний клас	A+ (оцінка)
Споживання енергії	0.93 кВт·год (конвекція) / 0.79 кВт·год (циркуляція)

Часті запитання - BBQM22301XC BEKO

Як встановити вбудовану духовку Beko BBQM22301XC?

Встановлення повинен виконувати кваліфікований фахівець відповідно до місцевих норм. Духовка важка (близько 35 кг): несіть удвох. Забезпечте термостійку шафу (мін. 100 °C) та вентиляційні отвори (див. схеми в інструкції). Підключіть до заземленої розетки (230 В / 16 А).

Які режими приготування доступні?

Ця духовка пропонує 7 режимів: циркуляція (рівномірне приготування), природна конвекція (дно+верх), гриль, гриль+вентилятор, розморожування, дно+верх та освітлення.

Як очистити духовку?

Духовка має каталітичні стінки: жири розкладаються при високій температурі. Для глибокого очищення використовуйте вологу ганчірку та білий оцет. Уникайте абразивних засобів. Аксесуари (решітка, деко) можна мити в посудомийній машині.

Що робити, якщо духовка не нагрівається?

Спочатку перевірте, чи підключено прилад і чи не вибило автомат. Переконайтеся, що дверцята щільно зачинені. Якщо проблема не зникає, зверніться до авторизованого техніка Beko. Не намагайтеся ремонтувати прилад самостійно.

Як використовувати функцію гриль?

Виберіть режим гриль (символ "гриль") та встановіть температуру (зазвичай 200-250 °C). Розмістіть продукти на решітці на верхньому рівні. Слідкуйте за приготуванням, щоб не підгоріло. Використовуйте деко в нижньому положенні для збору соку.

Чи має духовка холодні дверцята?

Так, ця модель оснащена потрійним склінням, яке знижує зовнішню температуру дверцят (холодні дверцята). Все ж будьте обережні, особливо біля ущільнювачів.

Як активувати блокування від дітей?

Натисніть одночасно кнопки + та - протягом 3 секунд. На екрані з'явиться значок замка. Для вимкнення повторіть операцію. Ця функція запобігає зміні налаштувань дитиною.

Який енергетичний клас цієї духовки?

Енергетичний клас не вказано в інструкції, але для духовки цього класу він оцінюється як A+. Типове споживання становить 0.93 кВт·год у режимі конвекції та 0.79 кВт·год у режимі циркуляції.

Чи можна використовувати силіконові форми?

Так, силіконові форми підходять для випікання, за умови дотримання максимальних температур, вказаних виробником форми (зазвичай 250 °C). Розмістіть їх на решітці для хорошої циркуляції повітря.

Де знайти табличку з технічними даними?

Табличка з технічними даними знаходиться всередині духовки на рамі, видима при відкриванні дверцят. Вона містить модель, серійний номер, напругу та потужність.

ПОСІБНИК КОРИСТУВАЧА BBQM22301XC BEKO

Підключення до електропостачання

Підключіть виріб тільки до заземленої розетки / лінії із напругою та захистом, як зазначено в «Технічних характеристиках». Під час використання виробу з трансформатором або без нього кваліфікованим електриком має бути встановлена заземлювальна установка. Наша компанія не несе відповідальності за будь-які проблеми, що виникають через те, що продукт не заземлений відповідно до місцевих норм. - Перш ніж розпочати будь-які роботи з електромонтажу, відключіть виріб від електромережі. Існує небезпека ураження електричним струмом! - Продукт повинен бути підключений до електромережі тільки авторизованою та кваліфікованою особою. Гарантійний термін виробу починається лише після правильного встановлення. Виробник не несе відповідальності за збитки, що виникають внаслідок ремонту, проведеного сторонніми особами. - Прилад повинен бути встановлений так, щоб його можна було повністю відключити від електромережі. Роз'єднання повинно забезпечуватися перемикачем, вбудованим у нерухому електроустановку, згідно з будівельними нормами. Забруднена поверхня духовика нагрівається під час використання. Переконайтеся, що електричне з'єднання не контактує із забрудненою поверхнею, у цьому випадку з'єднання можуть пошкодитися. З'єднувальний кабель не повинен бути затиснутий, зігнутий або затиснутий та не контактувати з гарячими частинами духовика. Це може призвести до короткого замикання та загоряння внаслідок плавлення кабелю. Якщо дріт живлення пошкоджений, кваліфікований електрик повинен замінити його. Інакше існує небезпека ураження електричним струмом, короткого замикання або пожежі! Вилка шнура живлення повинна бути легко доступною після встановлення (але не на гарячій поверхні).

Під час електромонтажу необхідно дотримуватися національних / місцевих електричних норм та використовувати розетку / лінію та вилку, що підходить для духовика. Якщо межі потужності виробу перевищують пропускну здатність з'єднувальної вилки та розетки / лінії, необхідно підключити виріб безпосередньо до нерухомої електроустановки, не використовуючи вилку та розетку / лінію. - Переконайтеся, що номінальний захист збігається з виробом. З'єднання повинно відповідати національним нормам. - Дані живлення мережі повинні відповідати даним, зазначеним на етикетці типу виробу. Виконайте перевірку, щоб побачити мітку типу. Шнур кабелю вашого виробу повинен відповідати значенням, наведеним у таблиці «Технічні характеристики». - Якщо виріб буде підключено безпосередньо до джерела живлення: якщо неможливо відключити всі фази живлення, необхідно відключити блок відключення, що має не менше 3 мм контактного зазору (запобіжники, або запобіжні вимикачі, контактори), і всі фази цього блоку відключення повинні бути від'єднані (не вимкнені) від виробу відповідно до директив IEE. Недотримання цієї інструкції може спричинити експлуатаційні проблеми та анулювання гарантії продукту. - Рекомендується додатковий захист вимикачем залишкового струму.

Якщо виріб виробляється з кабелем та з'єднувальною вилкою

Виріб виробляється з'єднанням з електричною мережею кабелем та вилкою. Інструкцію вашого виробу до заземлення розетки та зробіть електричне з'єднання.

Якщо виріб виробляється з кабелем і без вилки

Підключіть кабель виробу до джерела живлення, як зазначено нижче:

Коричневий/Оранжевий кабель = L (фаза) - Синій кабель = N (нейтральний) - Зелений / Жовтий кабель = E (заземлення)

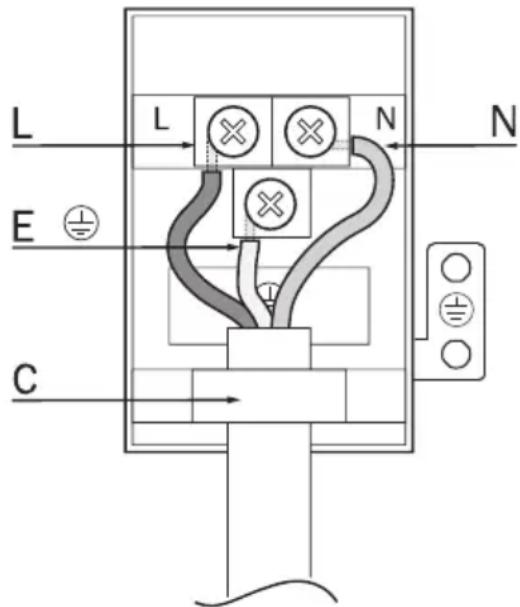

Якщо виріб виробляється без кабелю та вилки

Силовий кабель, визначений в технічній таблиці, повинен бути підключений до виробу, дотримуючись інструкцій. Силовий кабель не повинен бути довше 2 м з міркувань безпеки.

• Відкрийте кришку клемного блоку за допомогою викрутки. Вставте силовий кабель через кабельний затискач під клемою і прикріпіть його до основного корпусу за допомогою вбудованого гвинта на затискачі кабелю. -Підключіть кабель відповідно до схеми.

• N = нейтральний (синій)
• L = пряма фаза (коричневий/оранжевий) - E = заземлення (зелений/жовтий)
• C = кабельний затискач

Після завершення з'єднання закрийте кришку клемного блоку. -Підключіть силовий кабель до джерела живлення, приклавши його так, щоб він не контактував з виробом і не був затиснутий між виробом і стіною.

Запобігання можливим ризикам:

• Переконайтеся, що всі електричні з'єднання та герметичні, щоб уникнути ризику виникнення дуги. Не використовуйте пошкоджений кабель або подовжувач.
• Переконайтеся, що рідина або волога не досягає точки електричного підключення.

Розміщення та закріплення виробу (Рис.5)

• Розмістіть прилад на меблях, орієнтованих на двох або більше людей. Закріпіть виріб на меблях за допомогою гвинтів. (Рис.5) Після монтажу переконайтеся, що гвинти правильно затягнуті та виріб надійно зафіксовано. Якщо виріб не встановлено відповідно до інструкції, а гвинти не затягнуті належним чином, існує небезпека перекидання під час використання.

Остаточна перевірка

• Після встановлення вимкніть електромережу. -Прочитайте інструкцію користувача перед початком використання виробу.
• Перевірте функції виробу.

Видалення виробу

• Від'єднайте виріб від електромережі.
• Відкрутіть закріплюючі гвинти. Злегка підніміть виріб разом з двома або більше людьми і повністю витягніть його.

KK- Кауіпсіздік Тұралы Нұсқаулар

• Өнімді қолданыстағы электр ережелеріне сәйкес орнату керек. Ендіруші рұқсат етілген амалдар еткізген процедуралардан (бұл да кеңілк күн жолымықтан) туындаған залалдар үшін жауапты болады. Орнатуды дайындау және өнімді электр орнатуы туындысын, жауапкершілігінде.
• Өнім барлық жергілікті электр ережелеріне сәйкес орнатылуы керек.
• Өнімді орнатпас бұрын, ондағы барлық материалдар мен құжаттарды алып тастап, өнімнің ақаулары бар-қоғын көзбен тексеріп алыңыз. Олай болса, оны орнатпаңыз.
• Өнім ауыр, өнімді кемінде екі адам болып тасымалаңыз.
• Ескі және/немесе тітіркендіргіш тқанды құрылғыны кетіру үшін желдету саңылауларын пайдаланыңыз. Өнімнің қабырғасындағы кетіру орындарын пайдаланыңыз (1-сурет). Тасымалдау және орнату кезінде ердайым қорғаныш қолғап киіңіз. Орнатпас бұрын орнатуға тиісті аумақтағы электр қосылымдарын ажыратыңыз.
• Перед встановленням нагрівальний елемент необхідно нагріти (мінімум 100°C).
• Інший спосіб встановлення без нагрівання не допускається.
• Новий нагрівальний елемент слід встановлювати лише в чисті та сухі контакти. Для запобігання короткого замикання необхідно встановити додатковий захист.
• Встановлення здійснюється згідно з прикладом та типом.

Інший спосіб встановлення

Якщо елемент необхідно встановити знизу: (рис. 2)

• Для запобігання пошкодженню контактів нагрівального елемента необхідно виконати розрахунки, вказані на рис. 2.
• Електричний кабель повинен бути розташований у точці А на рис. 2 або ззовні місця встановлення.
• Якщо елемент необхідно встановити знизу, зніміть захисну плівку з елемента перед встановленням.
