BBQM22301XC - Einbaubackofen BEKO - Kostenlose Bedienungsanleitung

Produkttyp	Einbauofen
Marke	Beko
Modell	BBQM22301XC
Maße (H x B x T) in mm	595 x 595 x 575
Nettogewicht (ca.)	35 kg
Nutzvolumen	72 L
Stromversorgung	230 V, 50 Hz, 16 A
Gesamtleistung	3000 W
Heizart	Konvektion, Heißluft, Grill, Unterhitze, Oberhitze
Garprogramme	7 Modi: Heißluft, natürliche Konvektion, Grill, Grill+Lüfter, Auftauen, Unterhitze+Oberhitze, Beleuchtung
Reinigung	Katalyse (selbstreinigende Emaillewände)
Innenbeleuchtung	Halogenlampe, 25 W
Kühltür	Ja, Dreifachverglasung
Kindersicherung	Ja
Sicherheit automatische Abschaltung	Ja, nach 24 Stunden
Timer	Ja, bis zu 23:59
Anzeige	LED-Digitalanzeige
Mitgeliefertes Zubehör	1 Grillrost, 1 Fettpfanne, 1 Backblech
Reparaturfähigkeit	Reparaturindex nicht angegeben
Energieeffizienzklasse	A+ (Schätzung)
Energieverbrauch	0.93 kWh (Konvektion) / 0.79 kWh (Heißluft)

Häufig gestellte Fragen - BBQM22301XC BEKO

Wie installiere ich den Einbauofen Beko BBQM22301XC?

Die Installation muss von einem qualifizierten Fachmann gemäß den örtlichen Vorschriften durchgeführt werden. Der Ofen ist schwer (ca. 35 kg): Tragen Sie ihn zu zweit. Sorgen Sie für ein hitzebeständiges Möbel (mindestens 100 °C) und Lüftungsöffnungen (siehe Abbildungen in der Anleitung). Schließen Sie ihn an eine Steckdose mit Erdung an (230 V / 16 A).

Welche Garprogramme sind verfügbar?

Dieser Ofen bietet 7 Modi: Heißluft (gleichmäßiges Garen), natürliche Konvektion (Unterhitze+Oberhitze), Grill, Grill+Lüfter, Auftauen, Unterhitze+Oberhitze und nur Beleuchtung.

Wie reinige ich den Ofen?

Der Ofen ist mit katalytischen Innenwänden ausgestattet: Fette zersetzen sich bei hohen Temperaturen. Für eine gründliche Reinigung verwenden Sie ein feuchtes Tuch und weißen Essig. Vermeiden Sie Scheuermittel. Das Zubehör (Grillrost, Fettpfanne) ist spülmaschinengeeignet.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie zuerst, ob das Gerät eingesteckt ist und der Sicherungsschalter nicht ausgelöst hat. Stellen Sie sicher, dass die Tür richtig geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Beko-Techniker. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie verwende ich die Grillfunktion?

Wählen Sie die Grillfunktion (Symbol "Grill") und stellen Sie die Temperatur ein (normalerweise 200-250 °C). Legen Sie die Speisen auf den Rost in der oberen Einschubebene. Überwachen Sie den Garvorgang, um ein Verbrennen zu vermeiden. Verwenden Sie die Fettpfanne in der unteren Position, um die Säfte aufzufangen.

Hat der Ofen eine Kühltür?

Ja, dieses Modell ist mit einer Dreifachverglasung ausgestattet, die die Außentemperatur der Tür reduziert (Kühltür). Seien Sie dennoch vorsichtig, insbesondere in der Nähe der Dichtungen.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten + und - für 3 Sekunden. Ein Schloss-Symbol erscheint auf dem Display. Zum Deaktivieren wiederholen Sie den Vorgang. Diese Funktion verhindert Änderungen der Einstellungen durch ein Kind.

Welche Energieeffizienzklasse hat dieser Ofen?

Die Energieeffizienzklasse ist in der Anleitung nicht angegeben, aber für einen Ofen dieser Klasse wird sie auf A+ geschätzt. Der typische Verbrauch beträgt 0.93 kWh im Konvektionsmodus und 0.79 kWh im Heißluftmodus.

Kann ich Silikonformen verwenden?

Ja, Silikonformen sind zum Backen geeignet, sofern die vom Formenhersteller angegebenen Höchsttemperaturen (normalerweise 250 °C) eingehalten werden. Stellen Sie sie auf den Rost, um eine gute Luftzirkulation zu gewährleisten.

Wo finde ich das Typenschild?

Das Typenschild befindet sich im Inneren des Ofens am Rahmen und ist bei geöffneter Tür sichtbar. Es enthält Modell, Seriennummer, Spannung und Leistung.

BEDIENUNGSANLEITUNG BBQM22301XC BEKO

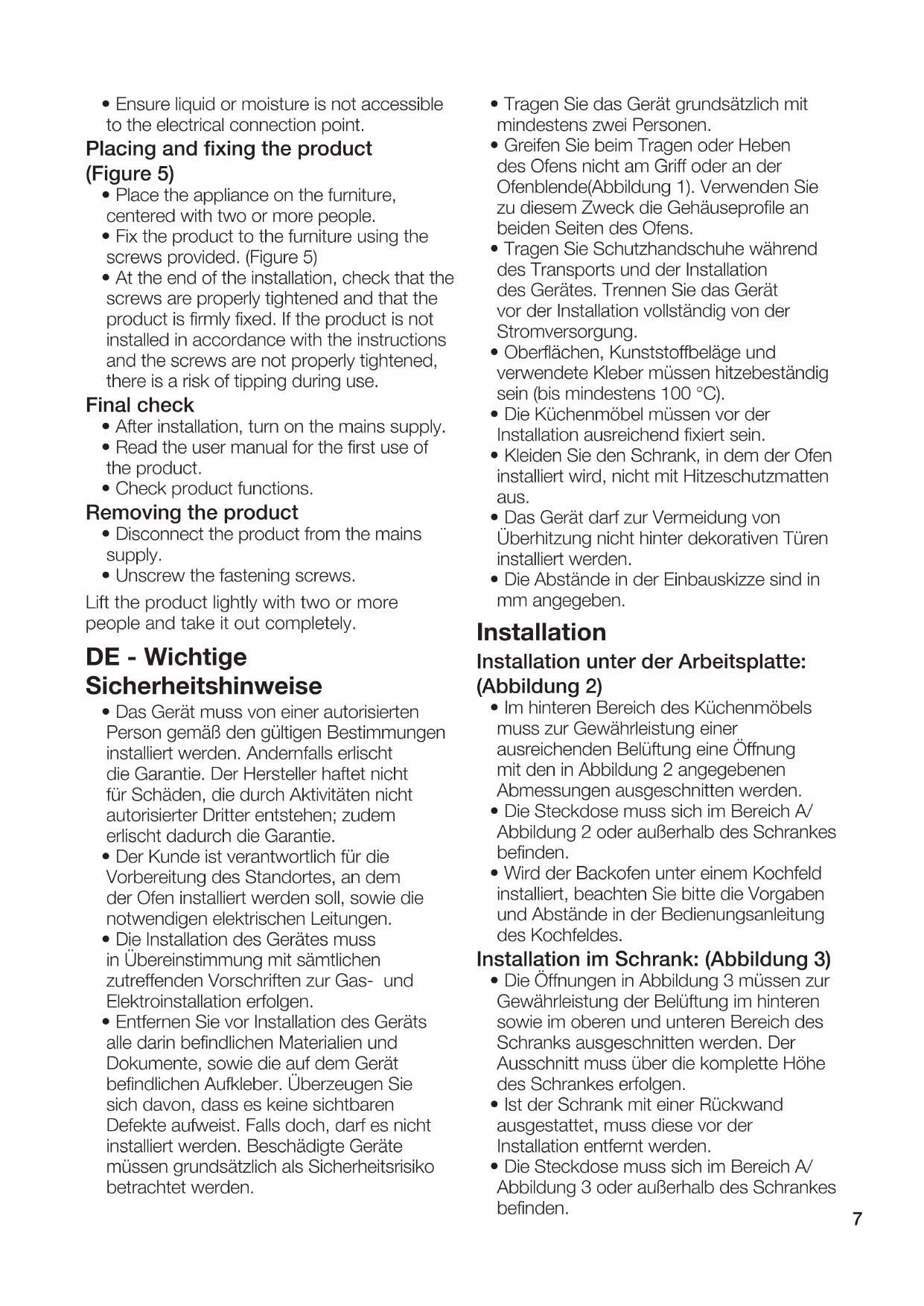

• Das Gerät muss von einer autorisierten Person gemäß den gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen; zudem erlischt dadurch die Garantie.
• Der Kunde ist verantwortlich für die Vorbereitung des Standortes, an dem der Ofen installiert werden soll, sowie die notwendigen elektrischen Leitungen. Die Installation des Gerätes muss in Übereinstimmung mit sämtlichen zutreffenden Vorschriften zur Gas- und Elektroinstallation erfolgen.
• Entfernen Sie vor Installation des Geräts alle darin befindlichen Materialien und Dokumente, sowie die auf dem Gerät befindlichen Aufkleber. Überzeugen Sie sich davon, dass es keine sichtbaren Defekte aufweist. Falls ja, darf es nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.
• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.
• Greifen Sie beim Tragen oder Heben des Ofens nicht am Griff oder an der Ofenblende (Abbildung 1). Verwenden Sie zu diesem Zweck die Gehäuseprofile an beiden Seiten des Ofens.
• Tragen Sie Schutzhandschuhe während des Transports und der Installation des Gerätes. Trennen Sie das Gerät vor der Installation vollständig von der Stromversorgung.
• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100 °C). Die Küchenmöbel müssen vor der Installation ausreichend fixiert sein.
• Kleiden Sie den Schrank, in dem der Ofen installiert wird, nicht mit Hitzeschutzmatten aus.
• Das Gerät darf zur Vermeidung von Überhitzung nicht hinter dekorativen Türen installiert werden. Die Abstände in der Einbauskizze sind in mm angegeben.

Installation

Installation unter der Arbeitsplatte: (Abbildung 2)

• Im hinteren Bereich des Küchenmöbels muss zur Gewährleistung einer ausreichenden Belüftung eine Öffnung mit den in Abbildung 2 angegebenen Abmessungen ausgeschnitten werden. Die Steckdose muss sich im Bereich A/Abbildung 2 oder außerhalb des Schrankes befinden.
• Wird der Backofen unter einem Kochfeld installiert, beachten Sie bitte die Vorgaben und Abstände in der Bedienungsanleitung des Kochfeldes.

Installation im Schrank: (Abbildung 3)

• Die Öffnungen in Abbildung 3 müssen zur Gewährleistung der Belüftung im hinteren sowie im oberen und unteren Bereich des Schranks ausgeschnitten werden. Der Ausschnitt muss über die komplette Höhe des Schrankes erfolgen.
• Ist der Schrank mit einer Rückwand ausgestattet, muss diese vor der Installation entfernt werden. Die Steckdose muss sich im Bereich A/Abbildung 3 oder außerhalb des Schrankes befinden.

Wenn das Produkt in eine Ecke gestellt wird: (Abbildung 4a-4b)

• Beachten Sie die angegebenen Abmessungen, um die Eckinstallation gemäß den Abbildungen 4a und 4b durchzuführen.

Elektrischer Anschluss

• Schließen Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die mit einer Sicherung passender Kapazität abgesichert ist – schauen Sie sich dazu die Tabelle „Technische Daten“ an. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vornehmen, wenn Sie das Gerät mit oder ohne Transformator verwenden. Der Hersteller haftet nicht für Schäden, die durch den Einsatz des Gerätes ohne vorschriftsmäßige Erdung entstehen.
• Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie an der Elektroinstallation arbeiten. Es besteht Stromschlaggefahr.
• Das Gerät darf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Der Hersteller haftet nicht für Schäden, die durch Handlungen nicht autorisierter Dritter entstehen.
• Das Gerät sollte so installiert werden, dass es jederzeit vom Netz getrennt werden kann. Die Trennung muss entsprechend den Gebäuderichtlinien mit einem in die feste Elektroinstallation integrierten Schalter oder einer Sicherung ausgeführt werden. Die Rückseite des Ofens wird im Betrieb heiß. Achten Sie darauf, dass der Elektroanschluss die Rückseite nicht berührt; andernfalls können die Anschlüsse beschädigt werden.
• Sorgen Sie dafür, dass das Netzkabel niemals eingeklemmt und nicht über scharfe Flächen verlegt wird. Andernfalls kann die Kabelisolierung schmelzen und in Folge eines Kurzschlusses ein Brand entstehen. Beschädigte Netzkabel müssen durch einen zugelassenen Elektriker ausgetauscht werden. Andernfalls kann es zu Stromschlägen, Kurzschlüssen und Bränden kommen!
• Der Netzstecker muss nach der Installation frei zugänglich bleiben, das Netzkabel darf jedoch nicht über den Herd hinweg verlegt werden.
• Bei der Verkabelung müssen Sie die lokalen/nationalen Vorschriften bezüglich der Elektrizität einhalten und eine(n) für

den Ofen geeignete Steckdose/Stecker verwenden. Wenn die Stromgrenzen des Geräts die stromführende Kapazität des Steckers und der Steckdose/Leitung überschreiten, schließen Sie das Gerät direkt an eine feste Elektroinstallation ohne Stecker oder Steckdose/Leitung an.

• Achten Sie darauf, dass die entsprechende Sicherung passend für den Gerätestrom dimensioniert ist.
• Der Anschluss muss alle nationalen Richtlinien erfüllen.
• Der Netzanschluss muss mit den Werten auf dem Typenschild des Gerätes übereinstimmen. Das Typenschild finden Sie nach Öffnen der Ofentür.
• Das Netzkabel des Gerätes muss den Angaben der "Technische Daten"-Tabelle entsprechend gewählt werden.
• Falls der Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschaltet werden. Die Installationsvorschriften nach IEE sind einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommen.
• Wir empfehlen eine zusätzliche Absicherung mit Fehlerstromschutzschalter (FI-Schutzschalter).

Das Gerät ist mit einem Kabel und Stecker ausgestattet.

• Ihr Gerät ist mit einem Netzkabel und Stecker ausgestattet. Schließen Sie Ihr Gerät zur Stromversorgung an eine geerdete Steckdose an.

Das Gerät ist mit einem Kabel ohne Stecker ausgestattet.

• Schließen Sie das Kabel wie folgt an:
• Braunes/schwarzes Kabel = L (Phase)
• Blaues Kabel = N (Neutral)
• Grün/gelbes Kabel = (E) (Erde)

Das Gerät ist ohne Kabel und Stecker ausgestattet.

Wählen Sie bitte entsprechend der Elektroinstallation bei Ihnen zu Hause ein Netzkabel aus der Tabelle „Technische Daten". Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

• Öffnen Sie die Anschlussabdeckung mit einem Schraubendreher.
• Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.

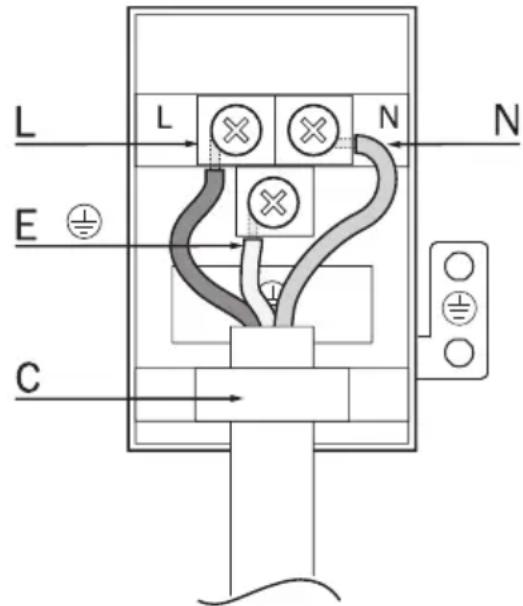

• Schließen Sie die Kabel gemäß Anschlussdiagramm an:

• N = Neutral (Blau)
• L = Phase (Braun/Schwarz)
• E = Erde (Grün/Gelb)
• C = Kabelklemmkomponente
• Nach Abschluss der Verkabelung schließen Sie die Anschlussabdeckung.
• Das Netzkabel darf nicht unter dem Ofen oder zwischen Ofen und Möbel eingeklemmt oder verbogen werden.

Brandschutzvorkehrungen

• Stellen Sie sicher, dass die elektrische Verbindung richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit beschädigten Netzkabeln oder Verlängerungskabeln, verwenden Sie ausschließlich Originalkabel.
• Vergewissern Sie sich, dass die Steckdose, an die das Gerät angeschlossen wird, nicht feucht ist.

Produkt platzieren und fixieren (Abbildung 5)

• Stellen Sie das Gerät mittig mit zwei oder mehr Personen auf die Möbel.
• Befestigen Sie das Produkt mit den mitgelieferten Schrauben an den Möbeln. (Abbildung 5)
• Überprüfen Sie am Ende der Installation, ob die Schrauben richtig angezogen sind

und ob das Produkt fest sitzt. Wenn das Produkt nicht gemäß den Anweisungen installiert wird und die Schrauben nicht richtig angezogen sind, besteht die Gefahr eines Kippens während des Gebrauchs.

Letzter Check

• Schalten Sie nach der Installation die Netzversorgung ein.
• Lesen Sie die Bedienungsanleitung für die erste Verwendung des Produkts.
• Überprüfen Sie die Produktfunktionen.

Produkt entfernen

Trennen Sie das Produkt vom Stromnetz. - Lösen Sie die Befestigungsschrauben. - Heben Sie das Produkt mit zwei oder mehr Personen leicht an und nehmen Sie es vollständig heraus.
