BBIE11100W - Vestavěná trouba BEKO - Bezplatný návod k obsluze

Typ produktu	Vestavná elektrická trouba
Značka	Beko
Model	BBIE11100W
Rozměry (V x Š x H)	595 x 595 x 567 mm
Vnitřní objem	71 l
Čistá hmotnost	30,5 kg
Napájení	220-240 V, 50 Hz, 16 A
Maximální výkon	3,3 kW
Funkce pečení	Přirozená konvekce, horkovzdušná, gril, pulsace, rozmrazování
Čištění	Katalytický smalt (zadní stěna), ruční čištění
Sklo	Odnímatelné dvojité sklo pro čištění
Osvětlení	Halogenová lampa (25 W)
Bezpečnost	Dětská pojistka, automatické bezpečnostní vypnutí, studená dvířka
Instalace	Vestavná, třída ochrany I
Náhradní díly	Dostupné u servisu Beko
Opravitelnost	Index opravitelnosti: 7,5/10 (dle výrobce)
Obecné informace	Bílá barva, mechanické ovládání, LED displej

Často kladené otázky - BBIE11100W BEKO

Jak nainstalovat vestavnou troubu Beko BBIE11100W?

Instalaci musí provést kvalifikovaná osoba v souladu s místními elektrickými předpisy. Odstraňte veškeré obaly, zkontrolujte, zda není poškozena, a použijte určené otvory pro zvedání. Ujistěte se, že skříň je odolná vůči teplu (≥100 °C) a že jsou dodrženy větrací otvory (viz obrázky 2-3 v návodu). Po umístění připevněte spotřebič přiloženými šrouby a zkontrolujte vodorovnost.

Jaká elektrická opatření je třeba dodržovat?

Spotřebič musí být zapojen do uzemněné zásuvky s napětím a ochranou uvedenými v technických údajích (220-240 V, 16 A). Použijte proudový chránič. Nikdy nezapojujte do prodlužovacího kabelu. Napájecí kabel se nesmí dotýkat horkých povrchů. Pokud je kabel poškozený, nechte jej vyměnit kvalifikovaným technikem.

Jak provést první použití?

Před prvním použitím odstraňte veškeré příslušenství a obaly. Zahřejte prázdnou troubu na 250 °C po dobu 30 minut, abyste odstranili výrobní pachy. Nechte vychladnout, poté vyčistěte vnitřek vlhkým hadříkem a jemným prostředkem na mytí nádobí. Podívejte se do návodu k použití pro dostupné funkce.

Jaké funkce pečení jsou k dispozici?

Trouba nabízí několik režimů: horkovzdušná (rovnoměrné pečení), přirozená konvekce (statické teplo), gril (gratinování), pulsace (rychlé pečení s ventilátorem) a rozmrazování. Pomocí termostatu nastavte teplotu od 50 °C do 250 °C.

Jak čistit troubu?

Po každém použití vyčistěte: otřete stěny měkkým hadříkem a mýdlovou vodou. Na odolné skvrny použijte neabrazivní čistič na trouby. Zadní stěna je z katalytického smaltu, který pohlcuje tuky. Odnímatelná skla lze mýt samostatně. Nikdy nepoužívejte parní čistič.

Co dělat, když trouba nehřeje?

Nejprve zkontrolujte elektrické napájení: ujistěte se, že není vypnutý jistič a že zásuvka funguje. Zkontrolujte, zda je termostat nastaven na teplotu vyšší než 50 °C. Pokud problém přetrvává, kontaktujte servis Beko. Nepokoušejte se opravovat sami.

Jak používat funkci gril?

Umístěte potraviny na rošt do horní polohy (blízko grilu). Zvolte funkci gril a nastavte teplotu (obvykle max 250 °C). Sledujte pečení, aby se nespálilo. Použijte plech níže pro zachycení šťávy. Pokud je uvedeno v návodu, nechte dvířka pootevřená.

Jak aktivovat dětskou pojistku?

Podržte tlačítko zámku (často symbol visacího zámku) po dobu 3 sekund, dokud nezazní zvukový signál. Trouba je pak uzamčena: tlačítka jsou neaktivní. Pro deaktivaci opakujte stejný postup. Podrobnosti o přesném umístění tlačítka najdete v návodu.

Kde sehnat náhradní díly?

Náhradní díly jsou k dispozici u servisu Beko nebo u autorizovaných prodejců. Můžete objednat online prostřednictvím webu Beko. K identifikaci dílů použijte číslo modelu (BBIE11100W). Pro opravy si přizvěte kvalifikovaného technika.

Jak udržovat dvířka trouby?

Dvířka jsou vybavena odnímatelným dvojitým sklem. Pro čištění otevřete dvířka, odklopte horní západky a opatrně vyjměte skla. Omyjte je čističem na sklo a mikrovláknovým hadříkem. Složte v opačném pořadí. Nikdy nepoužívejte ostré předměty, které by mohly sklo poškrábat.

NÁVOD K OBSLUZE BBIE11100W BEKO

CZ - Bezpečnostní pokyny

• Výrobek musí být instalován kvalifikovanou osobou v souladu s platnými předpisy. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami, které mohou rovněž vést ke ztrátě záruky.
• Za přípravu umístění a elektrickou instalaci výrobku odpovídá zákazník.
• Výrobek musí být nainstalován v souladu se všemi místními předpisy pro elektrické instalace.
• Před instalací vyjměte z výrobku všechny materiály a dokumenty a vizuálně zkontrolujte, zda výrobek nemá jakékoli vady. Pokud ano, neinstalujte jej.
• Výrobek je těžký, musí jej přepravovat nejméně dvě osoby.
• Při zvedání nebo přemisťování spotřebiče se nesmí používat dvířka nebo madla. Používejte zvedací místa na obou stranách výrobku (obrázek 1). Během přepravy a instalace vždy používejte ochranné rukavice.
• Před instalací odpojte elektrické připojení v místě instalace.
• Povrchy nábytku, ve kterém má být trouba instalována, musí odolávat teplotě (minimálně 100 °C).
• Před instalací výrobku se ujistěte, že je nábytek upevněn.
• Neinstalujte do interiéru nábytku, ve kterém má být trouba instalována, tepelně izolační pásy.
• Aby se zabránilo přehřátí, spotřebič nesmí být instalován za dekorativní dveře.
• Rozměry uvedené v instalačních schématech jsou v mm.

Instalace výrobku

Pokud bude výrobek umístěn pod pultem: (Obrázek 2)

• Aby bylo zajištěno potřebné větrání v zadní části kuchyňského nábytku, je třeba vytvořit otvory s rozměry znázorněnými na obrázku 2.
• Elektrické připojení musí být v oblasti A na obrázku 2 nebo mimo místo instalace.
• Bude-li výrobek umístěn pod varnou desku, dodržujte rozměry uvedené v instalační příručce varné desky.

Pokud bude výrobek umístěn ve vysoké skříňce: (Obrázek 3)

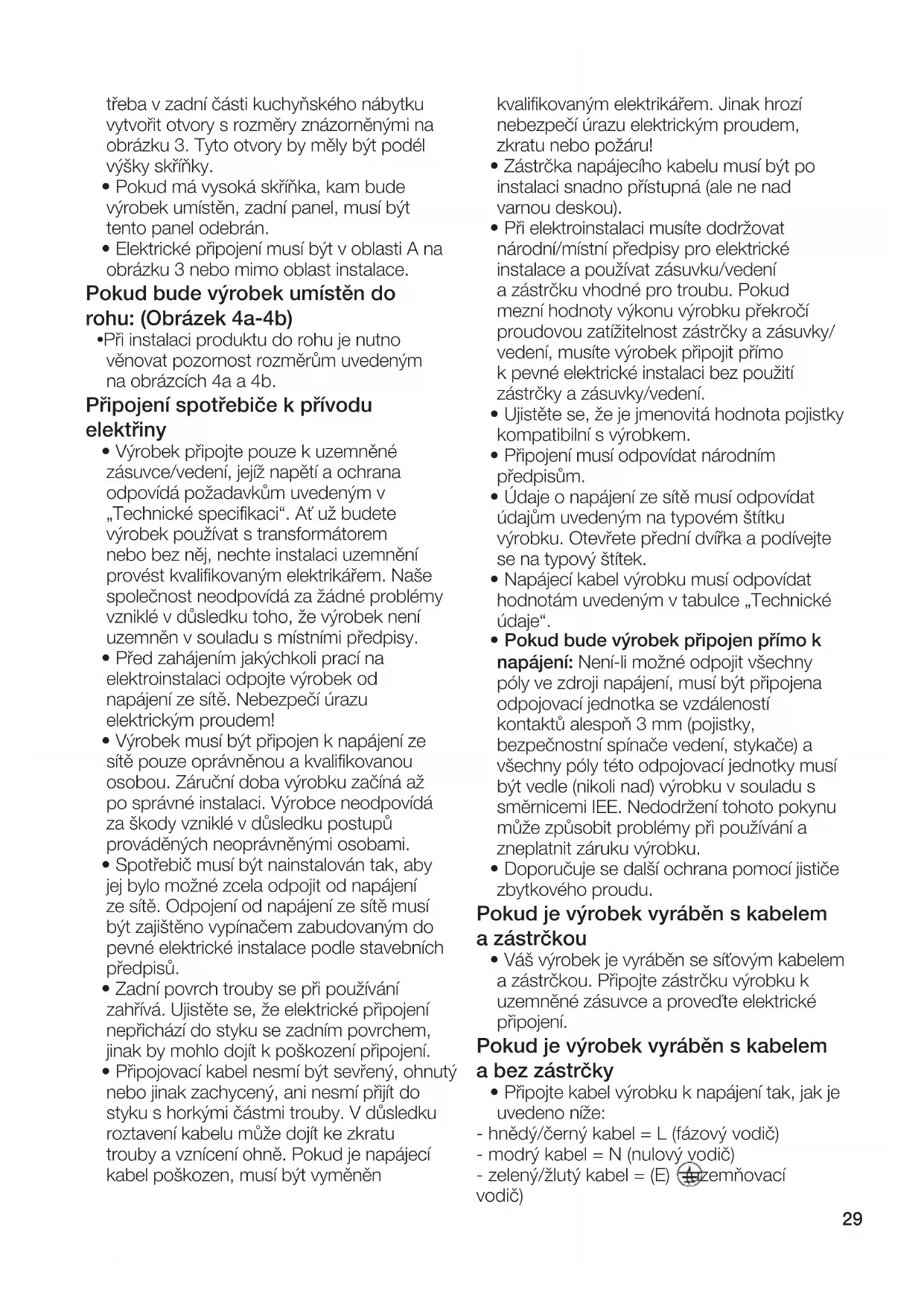

• Aby bylo zajištěno potřebné větrání, je

třeba v zadní části kuchyňského nábytku vytvořit otvory s rozměry znázorněnými na obrázku 3. Tyto otvory by měly být podél výšky skříňky.

• Pokud má vysoká skříňka, kam bude výrobek umístěn, zadní panel, musí být tento panel odebrán.
• Elektrické připojení musí být v oblasti A na obrázku 3 nebo mimo oblast instalace.

Pokud bude výrobek umístěn do rohu: (Obrázek 4a-4b)

• Při instalaci produktu do rohu je nutno věnovat pozornost rozměrům uvedeným na obrázcích 4a a 4b.

Připojení spotřebiče k přívodu elektřiny

• Výrobek připojte pouze k uzemněné zásuvce/vedení, jejíž napětí a ochrana odpovídá požadavkům uvedeným v „Technické specifikaci“. Ať už budete výrobek používat s transformátorem nebo bez něj, nechte instalaci uzemnění provést kvalifikovaným elektrikářem. Naše společnost neodpovídá za žádné problémy vzniklé v důsledku toho, že výrobek není uzemněn v souladu s místními předpisy.
• Před zahájením jakýchkoli prací na elektroinstalaci odpojte výrobek od napájení ze sítě. Nebezpečí úrazu elektrickým proudem!
• Výrobek musí být připojen k napájení ze sítě pouze oprávněnou a kvalifikovanou osobou. Záruční doba výrobku začíná až po správné instalaci. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami.
• Spotřebič musí být nainstalován tak, aby jej bylo možné zcela odpojit od napájení ze sítě. Odpojení od napájení ze sítě musí být zajištěno vypínačem zabudovaným do pevné elektrické instalace podle stavebních předpisů. Zadní povrch trouby se při používání zahřívá. Ujistěte se, že elektrické připojení nepřichází do styku se zadním povrchem, jinak by mohlo dojít k poškození připojení.
• Připojovací kabel nesmí být sevřený, ohnutý nebo jinak zachycený, ani nesmí přijít do styku s horkými částmi trouby. V důsledku roztavení kabelu může dojít ke zkratu trouby a vznícení ohně. Pokud je napájecí kabel poškozen, musí být vyměněn

kvalifikovaným elektrikářem. Jinak hrozí nebezpečí úrazu elektrickým proudem, zkratu nebo požáru!

• Zástrčka napájecího kabelu musí být po instalaci snadno přístupná (ale ne nad varnou deskou).
• Při elektroinstalaci musíte dodržovat národní/místní předpisy pro elektrické instalace a používat zásuvku/vedení a zástrčku vhodné pro troubu. Pokud mezní hodnoty výkonu výrobku překročí proudovou zatížitelnost zástrčky a zásuvky/vedení, musíte výrobek připojit přímo k pevné elektrické instalaci bez použití zástrčky a zásuvky/vedení.
• Ujistěte se, že je jmenovitá hodnota pojistky kompatibilní s výrobkem.
• Připojení musí odpovídat národním předpisům.
• Údaje o napájení ze sítě musí odpovídat údajům uvedeným na typovém štítku výrobku. Otevřete přední dvířka a podívejte se na typový štítek.
• Napájecí kabel výrobku musí odpovídat hodnotám uvedeným v tabulce „Technické údaje".
• Pokud bude výrobek připojen přímo k napájení: Není-li možné odpojit všechny póly ve zdroji napájení, musí být připojena odpojovací jednotka se vzdáleností kontaktu alespoň 3 mm (pojistky, bezpečnostní spínače vedení, stykače) a všechny póly této odpojovací jednotky musí být vedle (nikoli nad) výrobku v souladu se směrnicemi IEE. Nedodržení tohoto pokynu může způsobit problémy při používání a zneplatnit záruku výrobku.
• Doporučuje se další ochrana pomocí jističe zbytkového proudu.

Pokud je výrobek vyráběn s kabelem a zástrčkou

Váš výrobek je vyráběn se síťovým kabelem a zástrčkou. Připojte zástrčku výrobku k uzemněné zásuvce a proveďte elektrické připojení.

Pokud je výrobek vyráběn s kabelem a bez zástrčky

• Připojte kabel výrobku k napájení tak, jak je uvedeno níže:
• hnědý/černý kabel = L (fázový vodič)
• modrý kabel = N (nulový vodič)
• zelený/žlutý kabel = (E) (uzemňovací vodič)

Pokud je výrobek vyráběn bez kabelu a zástrčky

Napájecí kabel, který je definován v technické tabulce, musí být připojen k výrobku podle pokynů. Napájecí kabel nesmí být z bezpečnostních důvodů delší než 2 m.

• Pomocí šroubováku otevřete kryt svorkovnice.
• Připojte napájecí kabel přes kabelovou průchodku pod svorku a připevněte jej k hlavnímu tělesu pomocí integrovaného šroubu na součásti kabelové průchodky.
• Připojte kabely podle přiloženého schématu. (Obrázek 7)
• N = nulový vodič (modrý)
• L = fázový vodič pod napětím (hnědý/černý)
• E = uzemňovací vodič (zelený/žlutý)
• C = kabelová příchytka
• Po dokončení připojení vodičů zavřete kryt svorkovnice.
• Připojte napájecí kabel k napájení tak, že jej nasměrujete způsobem, aby se nedotýkal výrobku a nebyl stlačen mezi výrobkem a zdí.

Prevence proti možnému nebezpečí požáru!

• Zajistěte, aby všechna elektrická připojení byla bezpečná a těsná, aby se předešlo riziku vzniku elektrického oblouku.
• Nepoužívejte poškozené kabely ani prodlužovací kabely.
• Zajistěte, aby se k elektrickému připojnému bodu nedostala kapalina nebo vlhkost.

Umístění a upevnění výrobku (Obrázek 5-6)

• Umístěte spotřebič na nábytek a vystřeďte jej pomocí dvou nebo více osob.
• Pokud je váš výrobek vybaven teleskopickou lištou, musí být sklon k zadní části trouby alespoň 0,3 stupně, aby teleskopické lišty správně fungovaly. Za tímto účelem po umístění výrobku na nábytek umístěte vodováhu na teleskopickou lištu, jak je znázorněno na obrázku 5, a ujistěte se, že úhel sklonu směrem k zadní části trouby je alespoň 0,3 stupně.
• Upevněte výrobek k nábytku pomocí dodaných šroubů. (Obrázek 6)
• Na konci instalace zkontrolujte, zda jsou šrouby správně utaženy a zda je výrobek pevně upevněn. Pokud výrobek není

nainstalován v souladu s pokyny a šrouby nejsou řádně utaženy, existuje během používání nebezpečí převržení.

Závěrečná kontrola

• Po instalaci zapněte napájení ze sítě.
• Přečtěte si uživatelskou příručku pro správné použití výrobku. Zkontrolujte funkce výrobku.

Demontáž výrobku

• Odpojte výrobek od napájení ze sítě.
• Odšroubujte upevňovací šrouby.
• Zlehka nadzvedněte výrobek pomocí dvou nebo více osob a úplně jej vyjměte.

ET - Ohutusjuhised

SK - Bezpečnostné pokyny

• Výrobok musí byť nainštalovaný kvalifikovanou osobou v súlade s platnými predpismi. Výrobca nenesie zodpovednosť

Pripojenie spotrebiča k elektrickému napájaniu

kábla ľahko prístupná (ale nie nad varnou doskou).

Ak je výrobok vyrobený pomocou kábla a zástrčky

• Připojte kabel výrobku k napájení, jak je uvedeno níže:
• Hnědý / černý kabel = L (Fáze)
• Modrý kabel = N (nulový vodič)
• Zelený / žlutý kabel = (E) (uzemnění)

Pokud je výrobek vyroben bez kabelu a zástrčky
