Typ produktu	Piec elektryczny do zabudowy
Marka	Beko
Model	BBIE11100W
Wymiary (W x S x G)	595 x 595 x 567 mm
Pojemność wewnętrzna	71 L
Waga netto	30,5 kg
Zasilanie	220-240 V, 50 Hz, 16 A
Maksymalna moc	3,3 kW
Funkcje gotowania	Konwekcja naturalna, termoobieg, grill, pulsacja, rozmrażanie
Czyszczenie	Emalia katalityczna (tylna ściana), czyszczenie ręczne
Szyba	Podwójna szyba wyjmowana do czyszczenia
Oświetlenie	Lampa halogenowa (25 W)
Bezpieczeństwo	Blokada rodzicielska, automatyczne wyłączanie bezpieczeństwa, zimne drzwi
Instalacja	Do zabudowy, klasa ochronności I
Części zamienne	Dostępne w serwisie posprzedażowym Beko
Naprawialność	Wskaźnik naprawialności: 7,5/10 (według producenta)
Informacje ogólne	Kolor biały, sterowanie mechaniczne, wyświetlacz LED

Często zadawane pytania - BBIE11100W BEKO

Jak zainstalować piekarnik do zabudowy Beko BBIE11100W ?

Instalacja powinna być wykonana przez wykwalifikowaną osobę zgodnie z lokalnymi przepisami elektrycznymi. Usuń wszystkie opakowania, sprawdź brak uszkodzeń i użyj przewidzianych uchwytów do podnoszenia. Upewnij się, że mebel jest odporny na ciepło (≥100 °C) i że otwory wentylacyjne są zachowane (patrz rysunki 2-3 instrukcji). Po umieszczeniu przymocuj urządzenie za pomocą dostarczonych śrub i sprawdź poziom.

Jakie środki ostrożności elektryczne należy podjąć ?

Urządzenie musi być podłączone do gniazdka z uziemieniem o napięciu i zabezpieczeniu podanym w danych technicznych (220-240 V, 16 A). Użyj wyłącznika różnicowoprądowego. Nigdy nie podłączaj przez przedłużacz. Przewód zasilający nie może dotykać gorących powierzchni. Jeśli przewód jest uszkodzony, wymień go przez wykwalifikowanego technika.

Jak przeprowadzić pierwsze użycie ?

Przed pierwszym użyciem usuń wszystkie akcesoria i opakowania. Rozgrzej pusty piekarnik do 250 °C na 30 minut, aby usunąć zapachy produkcyjne. Pozostaw do ostygnięcia, a następnie wyczyść wnętrze wilgotną szmatką i łagodnym detergentem. Sprawdź instrukcję, aby poznać dostępne funkcje.

Jakie funkcje gotowania są dostępne ?

Piekarnik oferuje kilka trybów: termoobieg (równomierne pieczenie), konwekcja naturalna (statyczne ciepło), grill (zapiekanie), pulsacja (szybkie pieczenie z wentylatorem) i rozmrażanie. Użyj pokrętła termostatu, aby ustawić temperaturę od 50 °C do 250 °C.

Jak czyścić piekarnik ?

Czyść po każdym użyciu: wytrzyj ściany miękką szmatką z wodą z mydłem. W przypadku uporczywych plam użyj nieściernego środka do czyszczenia piekarników. Tylna ściana jest pokryta emalią katalityczną, która pochłania tłuszcze. Wyjmowane szyby można myć osobno. Nigdy nie używaj myjki parowej.

Co zrobić, jeśli piekarnik nie grzeje ?

Najpierw sprawdź zasilanie elektryczne: upewnij się, że wyłącznik automatyczny nie jest wyłączony i gniazdko działa. Sprawdź, czy termostat jest ustawiony na temperaturę powyżej 50 °C. Jeśli problem nadal występuje, skontaktuj się z serwisem posprzedażowym Beko. Nie próbuj samodzielnie naprawiać.

Jak używać funkcji grill ?

Umieść żywność na ruszcie w górnej pozycji (blisko grilla). Wybierz funkcję grill i ustaw temperaturę (zazwyczaj maks. 250 °C). Obserwuj pieczenie, aby uniknąć przypalenia. Użyj blachy do pieczenia na dole, aby zebrać soki. Pozostaw drzwi uchylone, jeśli instrukcja to zaleca.

Jak aktywować blokadę rodzicielską ?

Przytrzymaj przycisk blokady (często symbol kłódki) wciśnięty przez 3 sekundy, aż usłyszysz sygnał dźwiękowy. Piekarnik zostanie zablokowany: przyciski są nieaktywne. Aby odblokować, powtórz tę samą czynność. Sprawdź instrukcję, aby znaleźć dokładne położenie przycisku.

Gdzie znaleźć części zamienne ?

Części zamienne są dostępne w serwisie posprzedażowym Beko lub u autoryzowanych sprzedawców. Możesz zamówić online na stronie Beko. Użyj numeru modelu (BBIE11100W), aby zidentyfikować części. Do napraw zatrudnij wykwalifikowanego technika.

Jak dbać o drzwiczki piekarnika ?

Drzwiczki są wyposażone w podwójną szybę wyjmowaną. Do czyszczenia otwórz drzwi, odblokuj górne zatrzaski i ostrożnie wyjmij szyby. Wyczyść je środkiem do mycia szyb i ściereczką z mikrofibry. Zamontuj z powrotem w odwrotnej kolejności. Nigdy nie używaj ostrych przedmiotów, które mogłyby porysować szkło.

INSTRUKCJA OBSŁUGI BBIE11100W BEKO

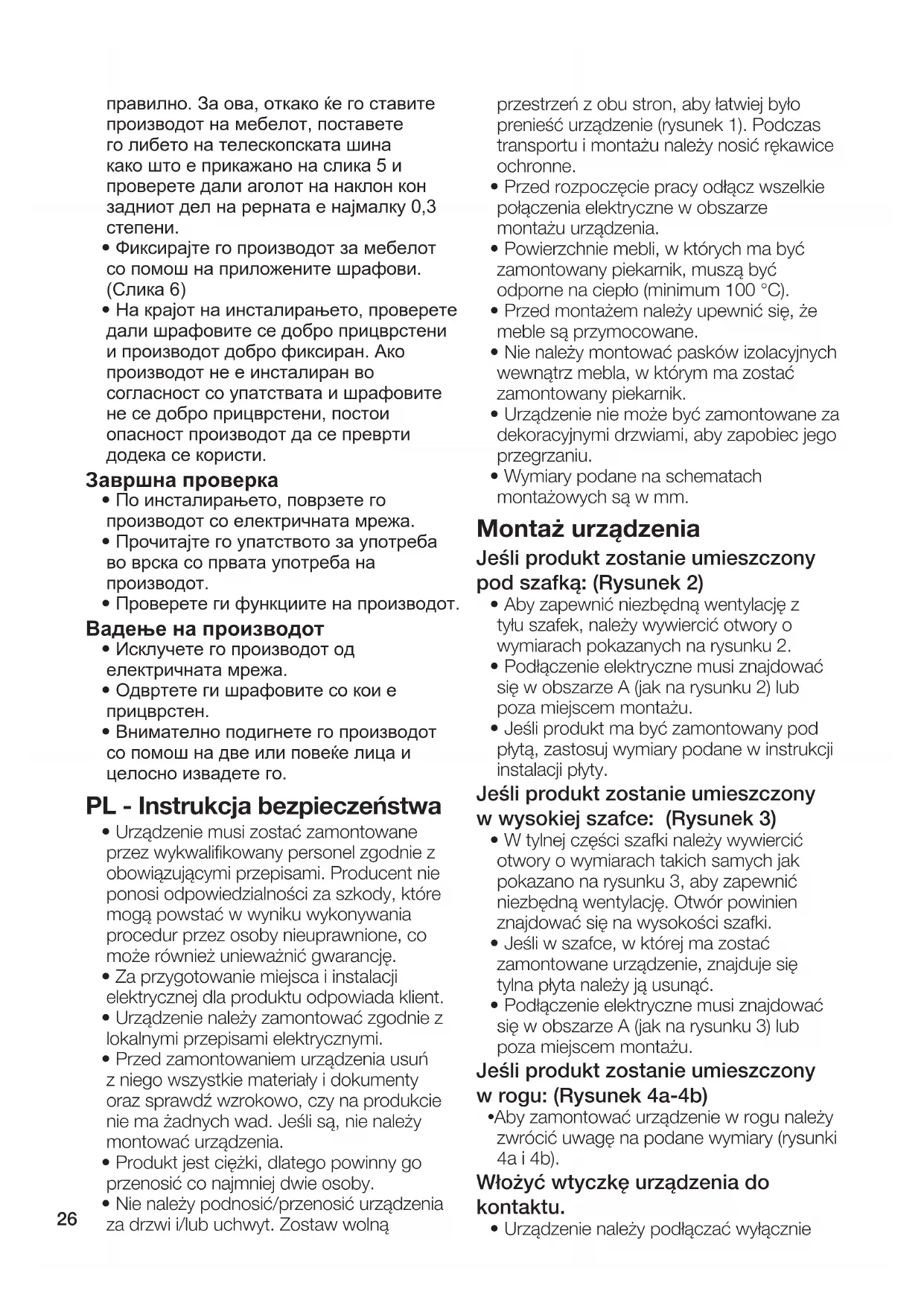

PL - Instrukcja bezpieczeństwa

• Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.
• Za przygotowanie instalacji elektrycznej dla produktu odpowiada klient.
• Urządzenie należy zamontować zgodnie z lokalnymi przepisami elektrycznymi.
• Przed zamontowaniem urządzenia usuń z niego wszystkie materiały i dokumenty oraz sprawdź wzrokowo, czy na produkcie nie ma żadnych wad. Jeśli są, nie należy montować urządzenia.
• Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.
• Nie należy podnosić/przenosić urządzenia za drzwi i/lub uchwyt. Zostaw wolną

przestrzeń z obu stron, aby zapewnić odpowiednią wentylację. Wymiary podane na schematach montażowych są w mm.

• Przed rozpoczęciem pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.
• Powierzchnie mebli, w których ma być zamontowany piekarnik, muszą być odporne na ciepło (minimum 100 °C).
• Przed montażem należy upewnić się, że meble są przymocowane.
• Nie należy montować pasków izolacyjnych wewnątrz mebla, w którym ma zostać zamontowany piekarnik.
• Urządzenia nie mogą być zamontowane za dekoracyjnymi drzwiami, aby zapobiec ich przegrzaniu. Wymiary podane na schematach montażowych są w mm.

Montaż urządzenia

Jeśli produkt zostanie umieszczony pod szafką: (Rysunek 2)

• Aby zapewnić niezbędną wentylację tych szafek, należy wywiercić otwory o wymiarach pokazanych na rysunku 2.
• Podłączenia elektryczne muszą znajdować się w obszarze A (jak na rysunku 2) lub poza nim.
• Jeśli produkt ma być zamontowany pod płytą, zastosuj wymiary podane w instrukcji instalacji płyty.

Jeśli produkt zostanie umieszczony w wysokiej szafce: (Rysunek 3)

• W tylnej części szafki należy wywiercić otwory o wymiarach takich samych jak pokazano na rysunku 3, aby zapewnić niezbędną wentylację. Otwór powinien znajdować się na wysokości szafki.
• Jeśli w szafce, w której ma zostać zamontowane urządzenie, znajduje się tylna płyta, należy ją usunąć.
• Podłączenia elektryczne muszą znajdować się w obszarze A (jak na rysunku 3) lub poza nim.

Jeśli produkt zostanie umieszczony w rogu: (Rysunek 4a-4b)

• Aby zamontować urządzenie w rogu, należy zwrócić uwagę na podane wymiary (rysunki 4a i 4b).

Włożyć wtyczkę urządzenia do kontaktu.

• Urządzenia należy podłączać wyłącznie

do uziemionego gniazdka/linii z napięciem i zabezpieczeniem określonym w „Specyfikacja technicznych”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.

• Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną należy odłączyć produkt od źródła zasilania. Ryzyko porażenia prądem!
• Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Okres gwarancji produktu rozpoczyna się dopiero po prawidłowym montażu. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione.
• Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez przełącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.
• Tylna powierzchnia piekarnika nagrzewa się podczas pracy. Upewnij się, że połączenia elektryczne nie stykają się z powierzchnią tylną. W przeciwnym razie połączenia mogą ulec uszkodzeniu.
• Kabel zasilania nie może być ściśnięty, zgięty lub uwięziony ani nie może stykać się z gorącymi częściami piekarnika. Może to spowodować zwarcie piekarnika i zapalenie się w wyniku stopienia kabla. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. Ryzyko porażenia prądem lub pożaru.
• Dostęp do wtyczki, po zamontowaniu urządzenia, powinien być łatwy (ale nie powinna się znajdować nad płytą grzewczą).
• Podczas okablowania należy przestrzegać krajowych/lokalnych przepisów dotyczących elektryczności i stosować gniazdko/linie i wtyczkę odpowiednie do piekarnika. Jeśli wartości graniczne mocy produktu przekraczają obciążalność prądową wtyczki i gniazdka/linii, należy podłączyć produkt bezpośrednio do stałej instalacji elektrycznej bez korzystania z

wtyczki i gniazdka/linii.

• Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z urządzeniem.
• Połączenia muszą być zgodne z przepisami.
• Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktu. Aby zobaczyć tabliczkę znamionową, należy otworzyć przednie drzwiczki.
• Kabel zasilający musi być zgodny z wartościami podanymi w tabeli „Dane techniczne".
• Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, styczniki), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.
• Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprądowym.

Jeśli produkt posiada kabel i wtyczkę

• Produkt posiada kabel zasilający i wtyczkę. Aby podłączyć urządzenie, należy włożyć wtyczkę do uziemionego gniazdka.

Jeśli produkt posiada kabel bez wtyczki

• Podłącz przewód do zasilania w sposób opisany poniżej:
• Kabel brązowo-czarny = L (Faza)
• Kabel niebieski = N (Neutralny)
• Kabel zielono-żółty = (E) (Ziemia)

Jeśli produkt nie posiada kabla i wtyczki

Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie powinien być dłuższy niż 2 m.

• Pokrywę zaciskową otwórz za pomocą śrubokręta.
• Przełóż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.
• Kable należy podłączyć zgodnie z dostarczonym schematem. (Rysunek 7)
• N = Neutralny (niebieski)
• L = Faza (brązowo-czarny)
• E = Uziemienie (zielono-żółty)
• C = Zacisk do przewodu
• Po podłączeniu zamknij pokrywę zaciskową.
• Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

Zapobieganie ewentualnemu pożarowi!

• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i szczelne, aby zapobiec ryzyku wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przewodów.
• Upewnij się, że ciecz lub wilgoć nie znajdują się w pobliżu podłączenia do zasilania.

Miejsce i mocowanie produktu (Rysunek 5-6)

• Dwie (lub więcej) osoby umieszczają urządzenie na meblach.
• Jeśli Twój produkt jest wyposażony w szynę teleskopową, aby szyny teleskopowe działały prawidłowo, musi być pochylony o co najmniej 0,3 stopnia w kierunku tylnej części piekarnika. W tym celu po umieszczeniu produktu na meblu umieść poziomicę na szynie teleskopowej, jak pokazano na rysunku 5, i upewnij się, że kąt nachylenia ku tyłowi piekarnika wynosi co najmniej 0,3 stopnia.
• Urządzenie przymocuj do mebli za pomocą dołączonych śrub. (Rysunek 6)
• Po zamontowaniu należy sprawdzić, czy śruby są odpowiednio dokręcone, a produkt dobrze zamocowany. Jeśli produkt nie zostanie zamontowany zgodnie z instrukcją, a śruby odpowiednio dokręcone, istnieje ryzyko przewrócenia się urządzenia podczas użytkowania.

Kontrola końcowa

• Po zamontowaniu włączyć zasilanie.
• Należy zapoznać się z instrukcją obsługi dotyczącą pierwszego użycia produktu.
• Sprawdzić funkcję produktu.

Odłączenia urządzenia

• Wyjąć wtyczkę z kontaktu.
• Odkręcić śruby mocujące.
• Lekko podnieść produkt przy pomocy dwóch osób i wyjąć go całkowicie.

Umieszczenie i upewnienie wyrobu (Obrazek nr 5-6)
