Produkttyp	Elektro-Einbaubackofen
Marke	Beko
Modell	BBIE11100W
Abmessungen (H x B x T)	595 x 595 x 567 mm
Innenvolumen	71 l
Nettogewicht	30,5 kg
Stromversorgung	220-240 V, 50 Hz, 16 A
Maximale Leistung	3,3 kW
Backfunktionen	Umluft, Heißluft, Grill, Pulsation, Auftauen
Reinigung	Katalytische Emaille (Rückwand), manuelle Reinigung
Türglas	Herausnehmbare Doppelverglasung zur Reinigung
Beleuchtung	Halogenlampe (25 W)
Sicherheit	Kindersicherung, automatische Sicherheitsabschaltung, Kühltür
Installation	Einbaugerät, Schutzklasse I
Ersatzteile	Erhältlich beim Beko-Kundendienst
Reparierbarkeit	Reparaturindex: 7,5/10 (laut Hersteller)
Allgemeine Informationen	Farbe Weiß, mechanische Bedienelemente, LED-Anzeige

Häufig gestellte Fragen - BBIE11100W BEKO

Wie installiere ich den Einbaubackofen Beko BBIE11100W?

Die Installation muss von einer qualifizierten Person gemäß den örtlichen Elektrovorschriften durchgeführt werden. Entfernen Sie sämtliche Verpackungen, prüfen Sie auf Mängel und nutzen Sie die vorgesehenen Hebeöffnungen. Stellen Sie sicher, dass der Unterschrank hitzebeständig (≥100 °C) ist und die Lüftungsöffnungen frei sind (siehe Abbildungen 2-3 der Anleitung). Nach dem Einsetzen befestigen Sie das Gerät mit den mitgelieferten Schrauben und überprüfen Sie die horizontale Ausrichtung.

Welche elektrischen Vorsichtsmaßnahmen sind zu treffen?

Das Gerät muss an eine Steckdose mit Schutzkontakt mit der in den technischen Daten angegebenen Spannung und Absicherung (220-240 V, 16 A) angeschlossen werden. Verwenden Sie einen Fehlerstromschutzschalter. Schließen Sie das Gerät niemals an ein Verlängerungskabel an. Das Netzkabel darf keine heißen Oberflächen berühren. Wenn das Kabel beschädigt ist, lassen Sie es von einem qualifizierten Techniker ersetzen.

Wie führe ich die erste Inbetriebnahme durch?

Vor der ersten Verwendung entfernen Sie sämtliches Zubehör und Verpackungsmaterial. Heizen Sie den leeren Ofen 30 Minuten lang auf 250 °C auf, um Herstellungsgerüche zu beseitigen. Lassen Sie ihn abkühlen, reinigen Sie dann den Innenraum mit einem feuchten Tuch und mildem Spülmittel. Informationen zu den verfügbaren Funktionen finden Sie in der Bedienungsanleitung.

Welche Backfunktionen sind verfügbar?

Der Ofen bietet mehrere Betriebsarten: Heißluft (gleichmäßiges Garen), Ober-/Unterhitze (statische Hitze), Grill (Gratinieren), Pulsation (schnelles Garen mit Ventilator) und Auftauen. Stellen Sie die Temperatur mit dem Thermostat von 50 °C bis 250 °C ein.

Wie reinige ich den Backofen?

Reinigen Sie den Ofen nach jedem Gebrauch: Wischen Sie die Wände mit einem weichen Tuch und Seifenwasser ab. Bei hartnäckigen Flecken verwenden Sie einen nicht scheuernden Ofenreiniger. Die Rückwand besteht aus katalytischem Emaille, das Fett aufnimmt. Die herausnehmbaren Glasscheiben können separat gewaschen werden. Verwenden Sie niemals einen Dampfreiniger.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie zunächst die Stromversorgung: Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat und die Steckdose funktioniert. Überprüfen Sie, ob der Thermostat auf eine Temperatur über 50 °C eingestellt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst von Beko. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie verwende ich die Grillfunktion?

Legen Sie die Speisen auf den Rost in oberer Position (nahe am Grill). Wählen Sie die Grillfunktion und stellen Sie die Temperatur ein (in der Regel max. 250 °C). Überwachen Sie den Garvorgang, um ein Verbrennen zu vermeiden. Verwenden Sie die untere Fettpfanne zum Auffangen von Säften. Lassen Sie die Tür je nach Anleitung einen Spalt offen.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Sperrtaste (oft ein Vorhängeschloss-Symbol) 3 Sekunden lang gedrückt, bis ein akustisches Signal ertönt. Der Ofen ist dann verriegelt: Die Tasten sind inaktiv. Zum Entsperren wiederholen Sie den gleichen Vorgang. Informationen zur genauen Position der Taste finden Sie in der Bedienungsanleitung.

Wo finde ich Ersatzteile?

Ersatzteile sind beim Kundendienst von Beko oder bei autorisierten Händlern erhältlich. Sie können online über die Beko-Website bestellen. Verwenden Sie die Modellnummer (BBIE11100W), um die Teile zu identifizieren. Für Reparaturen wenden Sie sich an einen qualifizierten Techniker.

Wie pflege ich die Ofentür?

Die Tür ist mit einer herausnehmbaren Doppelverglasung ausgestattet. Zum Reinigen öffnen Sie die Tür, entriegeln Sie die oberen Verschlüsse und nehmen Sie die Scheiben vorsichtig heraus. Reinigen Sie sie mit einem Glasreiniger und einem Mikrofasertuch. Setzen Sie sie in umgekehrter Reihenfolge wieder ein. Verwenden Sie niemals scharfe Gegenstände, die das Glas zerkratzen könnten.

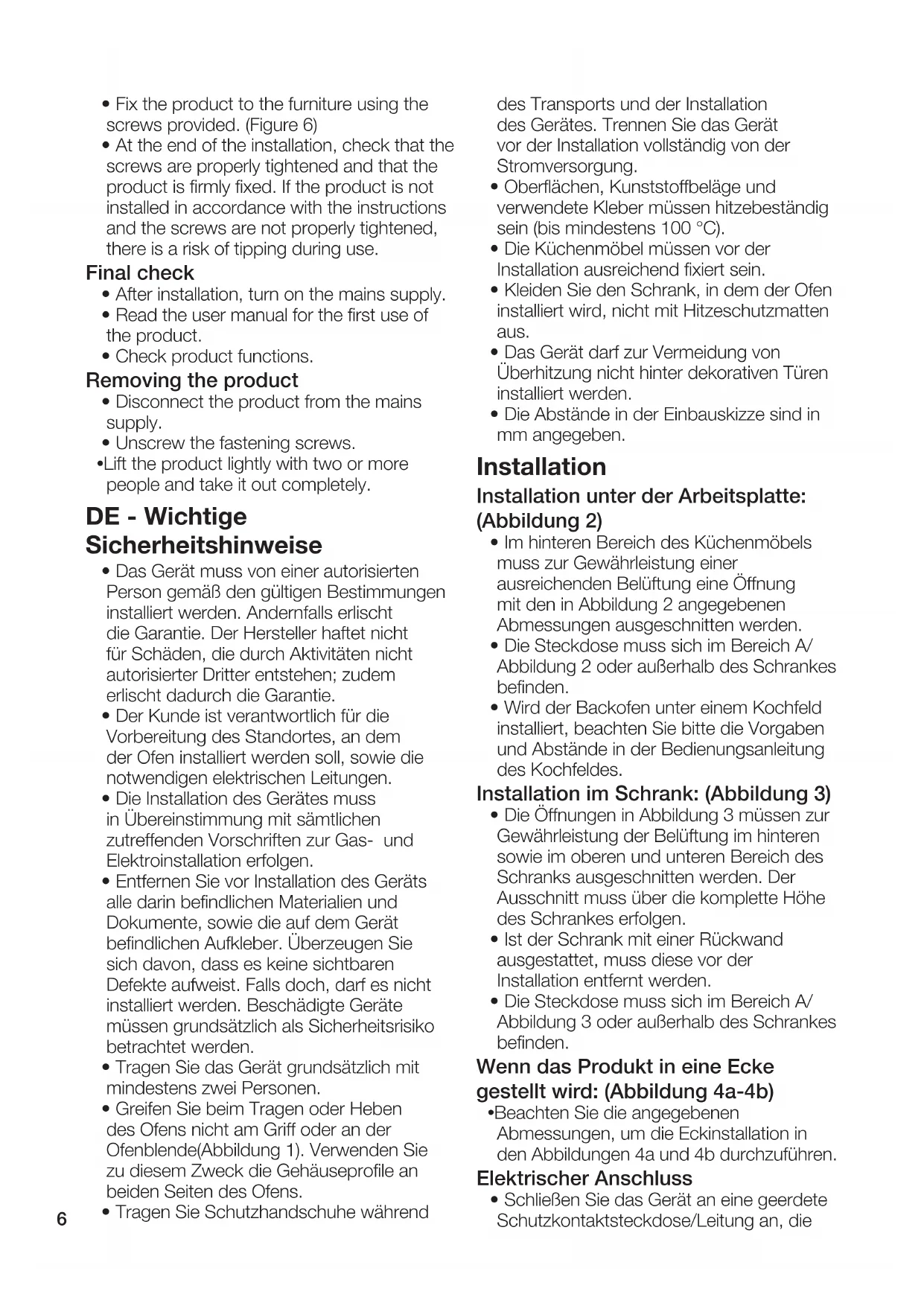

BEDIENUNGSANLEITUNG BBIE11100W BEKO

• Das Gerät muss von einer autorisierten Person gemäß den gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen; zudem erlischt dadurch die Garantie.
• Der Kunde ist verantwortlich für die Vorbereitung des Standortes, an dem der Ofen installiert werden soll, sowie die notwendigen elektrischen Leitungen.
  Die Installation des Gerätes muss in Übereinstimmung mit samtlichen zutreffenden Vorschriften zur Gas- und Elektroinstallation erfolgen.
• Entfernen Sie vor Installation des Geräts alle darin befindlichen Materialien und Dokumente, sowie die auf dem Gerät befindlichen Aufkleber. Überzeugen Sie sich davon, dass es keine sightbaren Defekte aufweist. Falls noch,arf es nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.
• Tragen Sie das Gerät grundsätzlich mit mindestens zwei Personen.
• Greifen Sie beim Tragen oder Hebden des Ofens nicht am Griff oder an der Ofenblende(Abbildung 1). Verwenden Sie zu diesen Zweck die Gehäuseprofile an beiden Seiten des Ofens.
• Tragen Sie Schutzhandschuhe während

des Transports und der Installation des Gerätes. Trennen Sie das Gerät vor der Installation vollständig von der Stromversorgung.

• Oberflächen, Kunststoffbeläge und verwendete Kleber müssen hitzebeständig sein (bis mindestens 100^ ).
  Die Kuchenmöbel müssen vor der Installation ausreichend fixiert sein.
• Kleiden Sie den Schrank, in dem der Ofen installiert wird, nicht mit Hitgeschutzmatten aus.
• Das Gerätarf zur Vermeidung von Überhitzung nicht hinter decorativen Turen installiert werden.
  Die Abstände in der Einbauskizze sind in mm angegeben.

Installation

Installation unter der Arbeitsplatte: (Abbildung 2)

• Im hinteren Bereich des Kuchenmobels muss zur Gewährleistung einer ausreichenden Belüftung eine Öffnung mit den in Abbildung 2 angegebenen Abmessungen ausgeschritten werden.
  Die Steckdose muss sich im Bereich A/ Abbildung 2 oder außerhalb des Schrankes befinden.
• Wird der Backofen unter einem Kochfeld installiert, beachten Sieitte die Vorgaben und Abstände in der Bedienungsanleitung des Kochfeldes.

Installation im Schrank: (Abbildung 3)

• Die Öffnungen in Abbildung 3 müssen zur Gewährleistung der Belüftung im hinteren sowie im oberen und unteren Bereich des Schranks ausgeschnitten werden. Der Ausschnitt muss über die komplette Höhe des Schrankes erfolgen.
• Ist der Schrank mit einer Rückwand ausgestattet, muss diese vor der Installation entfern't werden.
  Die Steckdose muss sich im Bereich A/ Abbildung 3 oder außerhalb des Schrankes befinden.

Wenn das Produkt in eine Ecke gestellt wird: (Abbildung 4a-4b)

• Beachten Sie die angegebenen Abmessungen, um die Eckinstallation in den Abbildungen 4a und 4b durchzuführen.

Elektrischer Anschluss

• SchlieBen Sie das Gerät an eine geerdete Schutzkontaktsteckdose/Leitung an, die

mit einer Sicherung passender Kapazität abgesichert ist - schauen Sie sich dazu die "Technische Daten"-Tabelle an. Lassen Sie durch einen qualifizierten Elektriker eine Erdung vornehmen, wenn Sie das Gerät mit oder ohne Transformer verwenden. Der Hersteller haftet nicht bei Schäden, die durch den Einsatz des Gerätes ohne vorschrifsmäßige Erdung entstehen.

• Trennen Sie das Gerät vollständig von der Stromversorgung, bevor Sie an der Elektroinstallationen arbeiten. Es besteht Stromschlaggefahr.
• Das Gerätarf nur von einer autorisierten Fachkraft an das Stromnetz angeschlossen werden. Der Hersteller haftet nicht für Schäden, die durch Handlungen nicht autorisierter Dritter entstehen.
• Das Gerät sollte so installiert werden, dass es jederzeit vom Netz getrennt werden kann. Die Trennung muss entsprechend den Gebäuderichtlinien mit einem in die feste Elektroinstallation integrierten Schalter oder einer Sicherung ausgeführrt werden
  Die Rückseite des Ofens wird im Betrieb besteht. Achten Sie darauf, dass der Elektroanschluss die Rückseite nicht berührt; andernfalls konnen die Anschlüsse beschädigt werden.
• Sorgen Sie davon, dass das Netzkabel niemals eingeklemmt und nicht über这里有 Flächen verlegt wird. Andernfalls kann die Kabelisolierung schmelzen und in Folge eines Kurzschlusses ein Brand entstehen. Beschädigte Netzkabel mussendurch einen zugelassenen Elektriker ausgetauscht werden. Andernfalls kann es zu Stromschlagen, Kurzschlüssen und Bränden kommt!
• Der Netzstecker muss nach der Installation frei zugänglich bleiben, das Netzkabelarf jedoch nicht über den Herd hinweg verlegt werden.
• Bei der Verkabelung mussen Sie die lokalen/nationalen Vorschriften bezüglich der Elektrizität einhalten und eine(n) für den Ofen geeignete Steckdose/Stecker verwenden. Wenn die Stromgrenzen des Geräts die stromführung Kapazität des Steckers und der Steckdose/Leitung überschreiben, sollen den Sie das Gerät direkt an eine feste Elektroinstallation ohne Stecker oder Steckdose/Leitung anschließen.
• Achten Sie darauf, dass die entsprechende

Sicherung passend für den Gerätestrom dimensioniert ist.

• Der Anschluss muss alle nationalen Richtlinien erfüllen.
• Der Netzanschluss muss mit den Werten auf dem Typenschild des Gerätes übereinstimmen. Das Typenschild finds Sie nach Offnen der Ofentür.
• Das Netzkabel des Gerätes muss den Angaben der "Technische Daten"-Tabelle entsprechend gewählt werden.
• Falls Netzanschluss nicht vollständig getrennt werden kann, muss ein Trennschalter (Sicherung, Netzschalter oder dergleichen) mit mindestens 3 mm Kontaktabstand zwischengeschäftet werden. Die Installationsvorschriften nach IEE sind einzuhalten. Bei Nichtbeachtung kann es zu Betriebsstörungen und zum Erlöschen der Garantie kommt.
• Wir empfehlen eine zusätzliche Absicherung mit Fehlerstromschutzschalter (FI-Schutzschalter).

Das Gerät ist mit einem Kabel und Stecker ausgestattet

• Ihr Gerät ist mit einem Netzkabel und Stecker ausgestattet. Schließen Sie Ihr Gerät zur Stromversorgung an eine geerdete Steckdose an.

Das Gerät ist mit einem Kabel ohne Stecker ausgestattet

• Schlieben Sie das Kabel wie folgt an:
• Braunes/schwarzes Kabel = L (Phase)
• Blaues Kabel = N (Neutral)
• Grün/gelbes Kabel = (E) (Erde)

Das Gerät ist ohne Kabel und Stecker ausgestattet

Wahlen Sieitte entsprechend der Elektroinstallation bei Ihnen zu Hause ein Netzkabel aus der Tabelle „Technische Daten". Die Länge des Netzkabels darf aus Sicherheitsgründen nicht mehr als 2 m betragen.

• Offnen Sie die Anschlussabdeckung mit einem Schraubendreher.
• Stecken Sie das Netzkabel durch die Kabelklemme unter dem Anschluss; befestigen Sie es mit der an der Kabelklemmkomponente integrierten Schraube am Hauptgerät.

• SchlieBen Sie die Kabel gemäß Anschlussdiagramm an: (Abbildung 7)

• N = Neutral (Blau)

• L = Phase (Braun/Schwarz)
  -E=Erde(Grun/Gelb)

• C =Kabelklemmkomponente

• Nach Abschluss der Verkabelung schreiben Sie die Anschlussabdeckung.

• Das Netzkabelarf nicht unter dem Ofen oder zwischen Ofen und Mobel eingeklemmt oder verbogen werden.

Brandschutzvorkehrungen

• Stellen Sie sicher, dass die elektrische Verbindung richtig in die Steckdose eingesteckt ist und keine Funken erzeugt.
• Betreiben Sie das Gerät nicht mit beschädigten Netzkabeln oder Verlängerungskabeln, verwenden Sie ausschließlich Originalkabel.
• Vergewissem Sie sich, dass die Steckdose, an die das Gerät angeschlossen wird, nicht feucht ist.

Produkt platzieren und fixieren (Abbildung 5-6)

• Stellen Sie das Gerät mittig mit zwei oder mehr Personen auf die Möbel.
• Wenn Ihr Produkt mit einer Telescopschiene ausgestattet ist, muss eine Neigung von mindestens 0,3 Grad zur Rückseite des Ofens vorhanden sein, damit die Telescopschienen ordnungsgemäß Funktionieren. Legen Sie dazu nach dem Aufstellen des Produkts auf den Möbeln die Wasserwaage wie in Bild 5 gezeigt auf die Telescopschiene und achten Sie daraufuf, dass der Neigungswinkel zur Backofenrückseite mindestens 0,3 Grad beträgt.
• Befestigen Sie das Produkt mit den mitgelieferten Schrauben an den Möbeln. (Abbildung 6)
• Überprüfen Sie am Ende der Installation, ob die Schrauben richtig angezogen sind und ob das Produkt fest sitzt. Wenn das Produkt nicht gemäß den Anweisungen installiert wird und die Schrauben nicht richtig angezogen sind, besteht die Gefahr eines Kippens während des Gebrauchs.

Letzter Check

• Schalten Sie nach der Installation die Netzversorgung ein.
• Lesen Sie die Bedienungsanleitung für die erstige Verwendung des Produkts.
• Uberprüfen Sie die Produktfunktionen.

Produkt entfernen

Trennen Sie das Produkt vom Stromnetz.

• Losen Sie die Befestigungsschrauben.
• Hebien Sie das Produkt mit zwei oder mehr Personen leicht an undnehmen Sie es vollständig Heraus.
