Typ výrobku	Vestavná trouba
Značka	Beko
Model	BBIM13300XPSE
Rozměry (V x Š x H)	595 x 595 x 550 mm (odhad)
Vnitřní objem	71 l (odhad)
Typ energie	Elektrická
Napájecí napětí	220-240 V ~ 50/60 Hz
Maximální příkon	2,5 - 3 kW (odhad)
Počet funkcí	8 funkcí (odhad: horkovzdušná, konvekce, gril atd.)
Čištění	Ruční (smaltovaný povrch)
Typ dveří	Chladná dvířka s dvojitým sklem
Vnitřní osvětlení	Halogenová žárovka
Ovládání	Ruční (otočné knoflíky a/nebo dotykové)
Displej	LED digitální
Časovač	Ano, s automatickým vypnutím
Dětská pojistka	Neuvedeno
Energetická třída	A+ (odhad)
Hlučnost	< 55 dB (odhad)
Barva	Nerez
Hmotnost netto	Přibližně 30 kg (odhad)
Délka napájecího kabelu	1,5 m (odhad)
Součástí balení	Rošt, plech na pečení, rožeň (odhad)
Elektrické připojení	Vyžaduje kvalifikovaného elektrikáře
Záruka	2 roky (standard výrobce)

Často kladené otázky - BBIM13300XPSE BEKO

Jak správně nainstalovat troubu BBIM13300XPSE?

Instalaci musí provést kvalifikovaný odborník. Ujistěte se, že skříň odolá teplu (min. 100 °C) a dodržujte rozměry výřezu uvedené v návodu. Používejte ochranné rukavice a nikdy nezvedejte spotřebič za rukojeť.

Jaké je požadované napájecí napětí?

Trouba pracuje při napětí 220-240 V ~ 50/60 Hz. Zkontrolujte typový štítek uvnitř dveří pro přesné hodnoty. Použijte zásuvku s uzemněním nebo pevné připojení.

Jak čistit vnitřek trouby?

Vnitřek čistěte vlhkým hadříkem a jemným čisticím prostředkem. Vyhněte se abrazivním přípravkům. Smaltované stěny lze snadněji čistit, pokud jsou ještě vlažné. Nenechávejte zbytky jídla připálit.

Co dělat, když trouba netopí?

Nejprve zkontrolujte napájení a jistič. Ujistěte se, že je správně zvolen režim pečení. Pokud problém přetrvává, kontaktujte autorizovaného technika.

Mohu v troubě použít pečicí papír?

Ano, ale umístěte jej na rošt nebo plech tak, aby nepřesahoval. Nepokládejte jej přímo na dno trouby, aby nedošlo k přehřátí. Použijte papír vhodný pro vysoké teploty.

Jak nastavit čas a časovač?

Podle modelu použijte otočné knoflíky nebo dotyková tlačítka. Podrobné kroky najdete v kapitole 'Hodiny a časovač' v návodu. Obecně stiskněte tlačítko 'Hodiny' a poté nastavte šipkami.

Trouba při provozu vydává hluk, je to normální?

Ano, mírný hluk ventilace je normální. Pokud je hluk hlasitý nebo nepravidelný, zkontrolujte, zda je trouba v rovině a zda žádný předmět neblokuje ventilaci. V případě pochybností kontaktujte servis.

Jak aktivovat dětskou pojistku?

Tento model není speciálně vybaven dětskou pojistkou. Abyste předešli riziku, nenechávejte děti používat troubu bez dozoru a ovládací prvky udržujte mimo jejich dosah.

Jaké příslušenství je součástí trouby?

Trouba je obvykle dodávána s kovovým roštem, plechem na pečení a případně rožněm. Zkontrolujte seznam v krabici nebo návodu. Některé příslušenství může být prodáváno samostatně.

Co dělat, když dvířka správně nezavírají?

Zkontrolujte, zda nejsou závěsy zablokované a zda jsou těsnění v dobrém stavu. Pokud jsou dvířka vychýlená, nesnažte se je násilím zavřít: zavolejte autorizovaného opraváře k seřízení závěsů.

NÁVOD K OBSLUZE BBIM13300XPSE BEKO

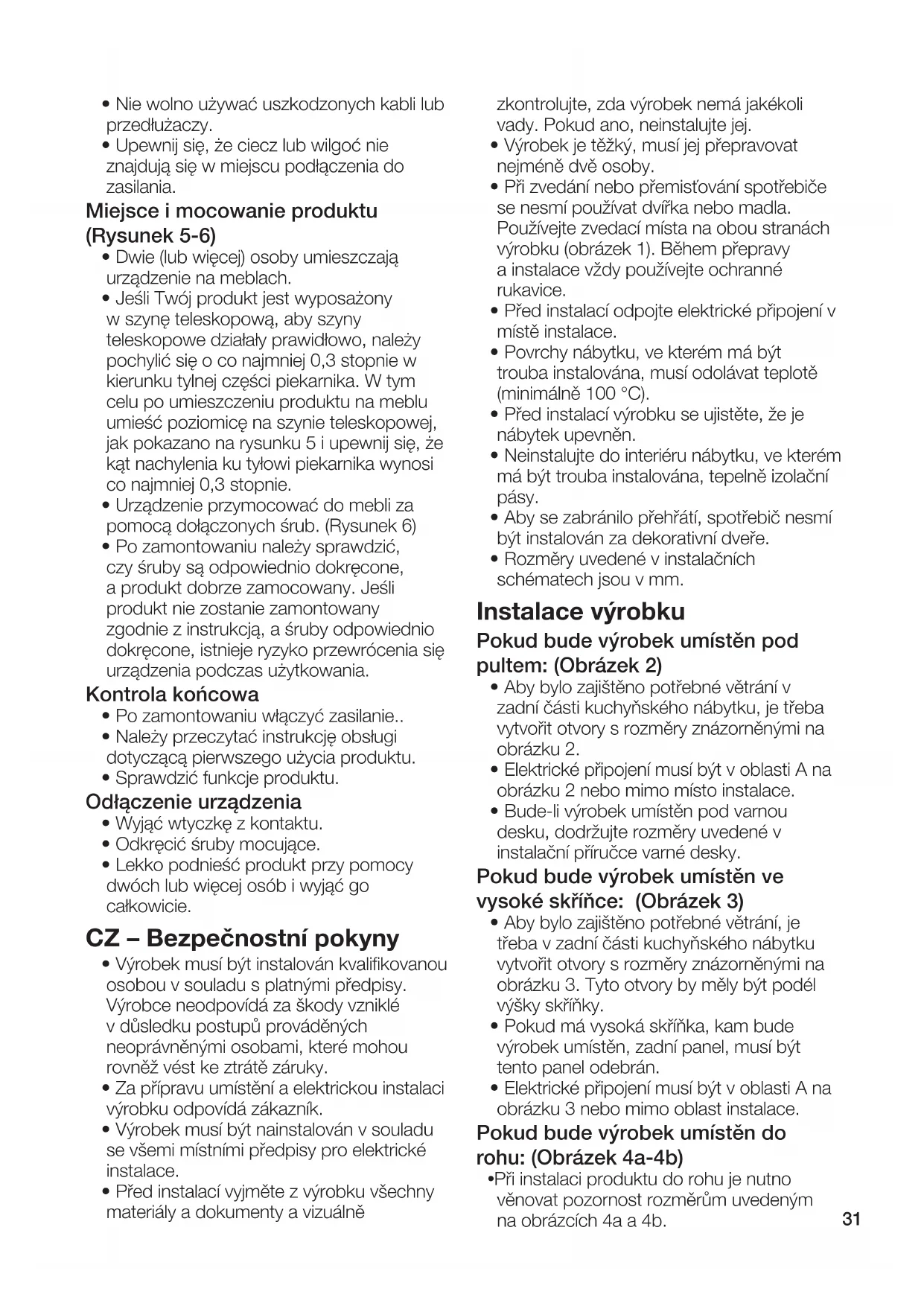

CZ - Bezpečnostní pokyny

• Výrobek musí být instalován kvalifikovanou osobou v souladu s platnými předpisy. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami, které mohou rovněž vést ke ztrátě záruky.
• Za přípravu umístění a elektrickou instalaci výrobku odpovídá zákazník.
• Výrobek musí být nainstalován v souladu se všemi místními předpisy pro elektrické instalace.
• Před instalací vyjměte z výrobku všechny materiály a dokumenty a vizuálně

zkontrolujte, zda výrobek nemá jakékoli vady. Pokud ano, neinstalujte jej.

• Výrobek je těžký, musí jej přepravovat nejméně dvě osoby.
• Při zvedání nebo přemísťování spotřebiče se nesmí používat dvířka nebo madla. Používejte zvedací místa na obou stranách výrobku (obrázek 1). Během přepravy a instalace vždy používejte ochranné rukavice.
• Před instalací odpojte elektrické připojení v místě instalace.
• Povrchy nábytku, ve kterém má být trouba instalována, musí odolávat teplotě (minimálně 100 °C).
• Před instalací výrobku se ujistěte, že je nábytek upevněn.
• Neinstalujte do interiéru nábytku, ve kterém má být trouba instalována, tepelné izolační pásy.
• Aby se zabránilo přehřátí, spotřebič nesmí být instalován za dekorativní dveře.
• Rozměry uvedené v instalačních schématech jsou v mm.

Instalace výrobku

Pokud bude výrobek umístěn pod pultem: (Obrázek 2)

• Aby bylo zajištěno potřebné větrání v zadní části kuchyňského nábytku, je třeba vytvořit otvory s rozměry znázorněnými na obrázku 2.
• Elektrické připojení musí být v oblasti A na obrázku 2 nebo mimo místo instalace.
• Bude-li výrobek umístěn pod varnou desku, dodržujte rozměry uvedené v instalační příručce varné desky.

Pokud bude výrobek umístěn ve vysoké skříňce: (Obrázek 3)

• Aby bylo zajištěno potřebné větrání, je třeba v zadní části kuchyňského nábytku vytvořit otvory s rozměry znázorněnými na obrázku 3. Tyto otvory by měly být podél výšky skříňky.
• Pokud má vysoká skříňka, kam bude výrobek umístěn, zadní panel, musí být tento panel odebrán.
• Elektrické připojení musí být v oblasti A na obrázku 3 nebo mimo oblast instalace.

Pokud bude výrobek umístěn do rohu: (Obrázek 4a-4b)

• Při instalaci produktu do rohu je nutno věnovat pozornost rozměrům uvedeným na obrázcích 4a a 4b.

Připojení spotřebiče k přívodu elektřiny

• Výrobek připojte pouze k uzemněné zásuvce/vedení, jehož napětí a ochrana odpovídá požadavkům uvedeným v „Technické specifikaci“. Ať už budete výrobek používat s transformátorem nebo bez něj, nechte instalaci uzemnění provést kvalifikovaným elektrikářem. Naše společnost neodpovídá za žádné problémy vzniklé v důsledku toho, že výrobek není uzemněn v souladu s místními předpisy.
• Před zahájením jakýchkoli prací na elektroinstalaci odpojte výrobek od napájení ze sítě. Nebezpečí úrazu elektrickým proudem!
• Výrobek musí být připojen k napájení ze sítě pouze oprávněnou a kvalifikovanou osobou. Záruční doba výrobku začíná až po správné instalaci. Výrobce neodpovídá za škody vzniklé v důsledku postupů prováděných neoprávněnými osobami.
• Spotřebič musí být nainstalován tak, aby jej bylo možné zcela odpojit od napájení ze sítě. Odpojení od napájení ze sítě musí být zajištěno vypínačem zabudovaným do pevné elektrické instalace podle stavebních předpisů. Zadní povrch trouby se při používání zahřívá. Ujistěte se, že elektrické připojení nepřichází do styku se zadním povrchem, jinak by mohlo dojít k poškození připojení.
• Připojovací kabel nesmí být sevřený, ohnutý nebo jinak zachycený, ani nesmí přijít do styku s horkými částmi trouby. V důsledku roztavení kabelu může dojít ke zkratu trouby a vznícení ohně. Pokud je napájecí kabel poškozen, musí být vyměněn kvalifikovaným elektrikářem. Jinak hrozí nebezpečí úrazu elektrickým proudem, zkratu nebo požáru!
• Zástrčka napájecího kabelu musí být po instalaci snadno přístupná (ale ne nad varnou deskou).
• Při elektroinstalaci musíte dodržovat národní/místní předpisy pro elektrické instalace a používat zásuvku/vedení a zástrčku vhodné pro troubu. Pokud mezní hodnoty výkonu výrobku překročí proudovou zatížitelnost zástrčky a zásuvky/vedení, musíte výrobek připojit přímo k pevné elektrické instalaci bez použití zástrčky a zásuvky/vedení.
• Ujistěte se, že je jmenovitá hodnota pojistky kompatibilní s výrobkem.
• Připojení musí odpovídat národním předpisům.
• Údaje o napájení ze sítě musí odpovídat údajům uvedeným na typovém štítku výrobku. Otevřete přední dvířka a podívejte se na typový štítek.
• Napájecí kabel výrobku musí odpovídat hodnotám uvedeným v tabulce „Technické údaje".
• Pokud bude výrobek připojen přímo k napájení: Není-li možné odpojit všechny póly ve zdroji napájení, musí být připojena odpojovací jednotka se vzdáleností kontaktů alespoň 3 mm (pojistky, bezpečnostní spínače vedení, stykače) a všechny póly této odpojovací jednotky musí být vedle (nikoli nad) výrobku v souladu se směrnicemi IEE. Nedodržení tohoto pokynu může způsobit problémy při používání a zneplatnit záruku výrobku.
• Doporučuje se další ochrana pomocí jističe zbytkového proudu.

Pokud je výrobek vyroben s kabelem a zástrčkou

Váš výrobek je vyroben se síťovým kabelem a zástrčkou. Připojte zástrčku výrobku k uzemněné zásuvce a proveďte elektrické připojení.

Pokud je výrobek vyroben s kabelem a bez zástrčky

• Připojte kabel výrobku k napájení tak, jak je uvedeno níže:
• hnědý/černý kabel = L (fázový vodič)
• modrý kabel = N (nulový vodič)
• zelený/žlutý kabel = (E) (uzemňovací vodič)

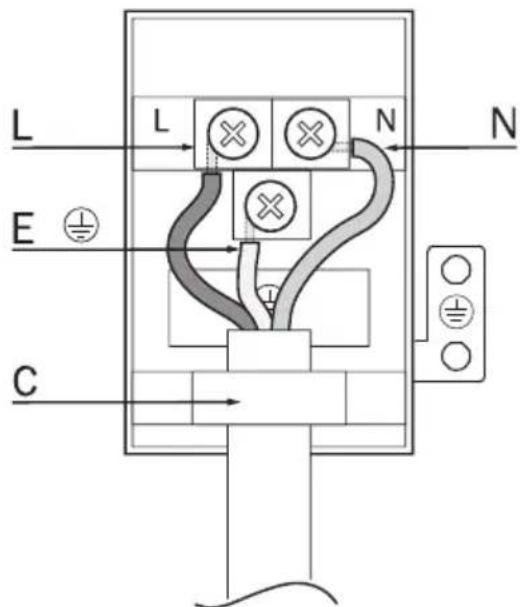

Pokud je výrobek vyráběn bez kabelu a zástrčky

Napájecí kabel, který je definován v technické tabulce, musí být připojen k výrobku podle pokynů. Napájecí kabel nesmí být z bezpečnostních důvodů delší než 2 m.

• Pomocí šroubováku otevřete kryt svorkovnice.
• Připojte napájecí kabel přes kabelovou průchodku pod svorku a připevněte jej k hlavnímu tělesu pomocí integrovaného šroubu na součásti kabelové průchodky.
• Připojte kabely podle přiloženého schématu.

• N = nulový vodič (modrý)
• L = fázový vodič pod napětím (hnědý/černý)
• E = uzemňovací vodič (zelený/žlutý)
• C = kabelová průchodka
• Po dokončení připojení vodičů zavřete kryt svorkovnice.
• Připojte napájecí kabel k napájení tak, že jej nasměrujete způsobem, aby se nedotýkal výrobku a nebyl stlačen mezi výrobkem a zdí.

Prevence proti možnému nebezpečí požáru!

Zajistěte, aby všechna elektrická připojení byla bezpečná a těsná, aby se předešlo riziku vzniku elektrického oblouku.

• Nepoužívejte poškozené kabely ani prodlužovací kabely.

Zajistěte, aby se k elektrickému připojnému bodu nedostala kapalina nebo vlhkost.

Umístění a upevnění výrobku (Obrázek 5-6)

• Umístěte spotřebič na nábytek a vystřeďte jej pomocí dvou nebo více osob.
• Pokud je váš výrobek vybaven teleskopickou lištou, musí být sklon k zadní části trouby alespoň 0,3 stupně, aby teleskopické lišty správně fungovaly. Za tímto účelem po umístění výrobku na nábytek umístěte vodováhu na teleskopickou lištu, jak je znázorněno na obrázku 5, a ujistěte se, že úhel sklonu směrem k zadní části trouby je alespoň 0,3 stupně.
• Upevněte výrobek k nábytku pomocí dodaných šroubů. (Obrázek 6)
• Na konci instalace zkontrolujte, zda jsou šrouby správně utaženy a zda je výrobek pevně upevněn. Pokud výrobek není nainstalován v souladu s pokyny a šrouby nejsou řádně utaženy, existuje během používání nebezpečí překlopení.

Závěrečná kontrola

• Po instalaci zapněte napájení ze sítě.
• Přečtěte si uživatelskou příručku pro první použití výrobku. Zkontrolujte funkce výrobku.

Demontáž výrobku

• Odpojte výrobek od napájení ze sítě.
• Odšroubujte upevňovací šrouby. Zlehka nadzvedněte výrobek pomocí dvou nebo více osob a úplně jej vyjměte.

ET - Ohutusjuhised

SK - Bezpečnostné pokyny

Pripojenie spotrebiča k elektrickému napájaniu

sieťového napájania. Nebezpečenstvo úrazu elektrickým prúdom!

(poistky, bezpečnostné spínače, stykače) a všetky časti tejto odpojovacej jednotky musia byť v blízkosti (nie však vyššie) produktu v súlade so smernicami IEE. Nedodržanie tohto pokynu môže spôsobiť prevádzkové problémy a stratiť platnosť záruky výrobku.

• Odporúča sa dodatočná ochrana pomocou ističa zvyskového prúdu.

Ak je výrobok vyrobený pomocou kábla a zástrčky

• Pripojte kábel výrobku k napájaniu, ako je uvedené nižšie:
• Hnedý / čierny kábel = L (Fáza)
• Modrý kábel = N (nulový vodič)
• Zelený/žltý kábel = (E) (uzemnenie)

Ak je výrobok vyrobený bez kábla a zástrčky

• Uistite sa, že všetky elektrické pripojenia sú bezpečné a pevné, aby ste predišli riziku elektrického oblúka.
• Nepoužívajte poškodený kábel a predlžovacie vedenie.
• Skontrolujte, či sa k miestu elektrického pripojenia nedostane tekutina alebo vlhkosť.
