BBIM13300XPSE - вбудована духовка BEKO - Безкоштовний посібник користувача

Тип продукту	Вбудована духовка
Бренд	Beko
Модель	BBIM13300XPSE
Розміри (В x Ш x Г)	595 x 595 x 550 мм (приблизно)
Внутрішній об'єм	71 л (приблизно)
Тип енергії	Електричний
Напруга живлення	220-240 В ~ 50/60 Гц
Максимальна потужність	2,5 - 3 кВт (приблизно)
Кількість функцій	8 функцій (приблизно: конвекція, гриль тощо)
Очищення	Ручне (емальована стінка)
Тип дверцят	Холодні дверцята з подвійним склом
Внутрішнє освітлення	Галогенна лампа
Управління	Ручне (поворотні ручки та/або сенсор)
Дисплей	Цифровий LED
Таймер	Так, з автоматичним вимкненням
Блокування від дітей	Не вказано
Клас енергоефективності	A+ (приблизно)
Рівень шуму	< 55 дБ (приблизно)
Колір	Нержавіюча сталь
Вага нетто	Приблизно 30 кг (приблизно)
Довжина кабелю живлення	1,5 м (приблизно)
Включені аксесуари	Решітка, деко, вертел (приблизно)
Електричне підключення	Потребує кваліфікованого електрика
Гарантія	2 роки (стандартна виробника)

Часті запитання - BBIM13300XPSE BEKO

Як правильно встановити духовку BBIM13300XPSE?

Встановлення повинен виконувати кваліфікований фахівець. Переконайтеся, що меблі витримують тепло (мін. 100°C) та дотримуйтесь розмірів вирізу, зазначених в інструкції. Використовуйте захисні рукавички і ніколи не піднімайте прилад за ручку.

Яка потрібна напруга живлення?

Духовка працює при напрузі 220-240 В ~ 50/60 Гц. Перевірте табличку з даними всередині дверцят для точних значень. Використовуйте розетку із заземленням або стаціонарне підключення.

Як чистити внутрішню частину духовки?

Чистіть внутрішню частину вологою ганчіркою та м'яким миючим засобом. Уникайте абразивних засобів. Емальовані стінки легше чистити, коли вони ще теплі. Не дозволяйте залишкам їжі пригоряти.

Що робити, якщо духовка не нагрівається?

Спочатку перевірте електроживлення та автоматичний вимикач. Переконайтеся, що режим приготування правильно вибрано. Якщо проблема не зникає, зверніться до авторизованого техніка.

Чи можна використовувати пергаментний папір у духовці?

Так, але кладіть його на решітку або деко, не виступаючи. Не кладіть безпосередньо на дно, щоб уникнути перегріву. Використовуйте папір, призначений для високих температур.

Як налаштувати час і таймер?

Залежно від моделі використовуйте поворотні або сенсорні кнопки. Зверніться до розділу 'Годинник і таймер' в інструкції для точних кроків. Зазвичай натисніть кнопку 'Годинник', а потім відрегулюйте стрілками.

Духовка шумить під час роботи, це нормально?

Так, легкий шум вентиляції є нормальним. Якщо шум гучний або нерівномірний, перевірте, чи духовка стоїть рівно і чи не заблокована вентиляція. У разі сумніву зверніться до технічної служби.

Як активувати блокування від дітей?

Ця модель не має спеціального блокування від дітей. Щоб уникнути ризику, не дозволяйте дітям користуватися духовкою без нагляду та тримайте елементи керування поза їхньою досяжністю.

Які аксесуари входять у комплект духовки?

Духовка зазвичай постачається з металевою решіткою, деко та, можливо, вертелом. Перевірте список у коробці або інструкції. Деякі аксесуари можуть продаватися окремо.

Що робити, якщо дверцята не закриваються належним чином?

Перевірте, чи петлі не заблоковані та ущільнювачі в хорошому стані. Якщо дверцята розрегульовані, не намагайтеся їх силою закрити: зверніться до авторизованого майстра для регулювання петель.

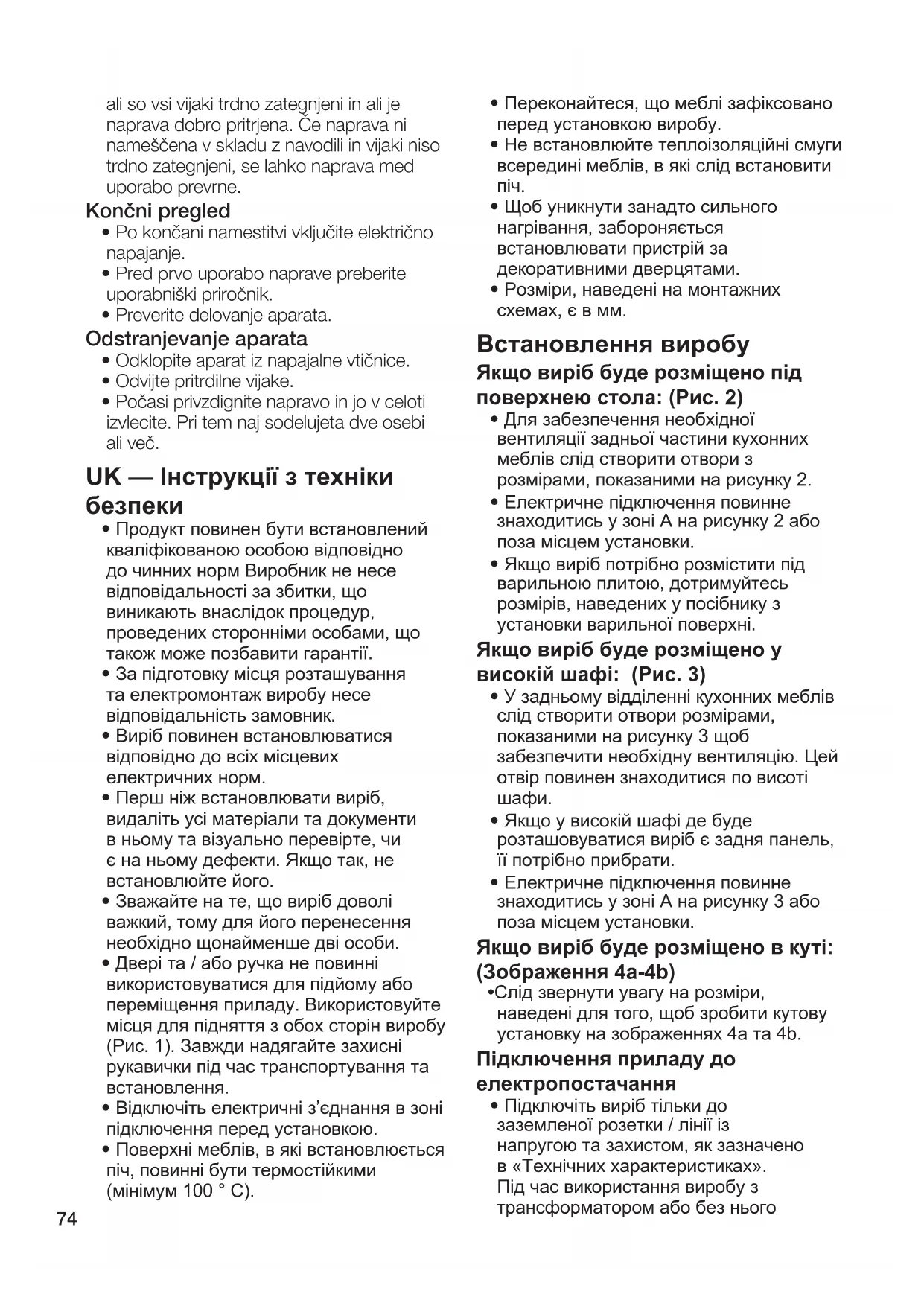

ПОСІБНИК КОРИСТУВАЧА BBIM13300XPSE BEKO

Якщо виріб розміщений під поверхнею столу: (Рис. 2)

Для забезпечення необхідної вентиляції задньої частини кухонних меблів створіть отвори з розмірами, показаними на рисунку 2. Електричне підключення повинне знаходитися у зоні A на рисунку 2 або поза місцем установки. Якщо виріб потрібно розмістити з варильною поверхнею, дотримуйтесь розмірів, наведених у посібнику з установки варильної поверхні.

Якщо виріб буде розміщено у високій шафі: (Рис. 3)

• У задньому відділенні кухонних меблів створіть отвори розмірами, показаними на рисунку 3, щоб забезпечити необхідну вентиляцію. Цей отвір повинен знаходитися по висоті шафи.
• Якщо у високій шафі не буде розташовуватися виріб, його потрібно прибрати.
• Електричне підключення повинне знаходитися у зоні A на рисунку 3 або поза місцем установки.

Якщо виріб буде розміщено в куті: (зображення 4а-4б)

Згідно з розмірами, наведеними на зображеннях 4а та 4б, виконайте кутову установку.

Підключення до електропостачання

Підключіть виріб до заземленої розетки / лінії з напругою та захистом, як зазначено в «Технічних характеристиках». Перед використанням виробу з трансформатором або без нього

Кваліфікованим електриком має бути встановлена заземлювальна установка. Наша компанія не несе відповідальності за будь-які проблеми, що виникають через те, що продукт не заземлений відповідно до місцевих норм.

• Перед початком будь-яких робіт з електромотором, відключіть виріб від електромережі. Існує небезпека ураження електричним струмом!
• Продукт повинен бути підключений до електромережі тільки авторизованою та кваліфікованою особою. Гарантійний термін виробу починається лише після правильної установки. Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами.
• Прилад повинен бути встановлений так, щоб його можна було повністю відключити від електромережі. Роз'єднання повинно забезпечуватися перемикачем, вбудованим у нерухому електроустановці, згідно з будівельними нормами. Задня поверхня духовки нагрівається під час її використання. Переконайтеся, що електричне з'єднання не контактує із задньою поверхнею, в іншому випадку з'єднання може пошкодитися. З'єднувальний кабель не повинен бути затиснутий, зігнутий або затиснутий та не контактувати з гарячими частинами духовки. Це може призвести до короткого замикання та загоряння внаслідок плавлення кабелю. Якщо є ознаки плавлення, кваліфікований електрик повинен замінити його. Інакше існує небезпека ураження електричним струмом, короткого замикання або пожежі! Вилка вимикання повинна бути легкодоступною після встановлення (але не на варильних поверхнях). -Під час електромотору необхідно дотримуватися національних / місцевих електричних норм та використовувати розетку / лінію та вилку, що підходять для духовки. Якщо межа потужності виробу перевищує посібну пропускну здатність електричної вилки та розетки / лінії, необхідно підключити

Виріб безпосередньо до нерухомої електроустановки, не використовуючи вилку та розетку / лінію.

• Переконайтеся, що номінальний запобіжник сумісний із виробом. З'єднання повинно відповідати національним нормам. Даний виріб мережі мантов повинен відповідати даним, зазначеним на етикетці типу виробу. Відчиніть передні дверцята, щоб побачити мітку типу. Сілові кабелі вашого виробу повинні відповідати значенням, наведеним у таблиці «Технічні характеристики».
• Якщо виріб буде підключено безпосередньо до джерела живлення: якщо неможливо вимкнути всі фази живлення, необхідно вимкнути блок підключення, що має не менше 3 мм контактного зазору (запобіжники, плавкі запобіжники вмикачі, контактори), і всі фази цього боку підключення повинні бути поруч (не вище) виробу відповідно до директив ЄЕС. Невідповідність цієї інструкції може спричинити експлуатаційні проблеми та анулювання гарантії продукту.
• Рекомендується додатковий захист вимикачем залишкового струму.

Якщо виріб виробляється із кабелем та штепсельною вилкою

Ваш виріб виробляється із з'єднанням до електромережі кабелем та штепсельною вилкою. Підключіть вилку вашого виробу до заземленої розетки та зробіть електричне з'єднання.

Якщо виріб виробляється з кабелем і без штепсельної вилки

Підключіть кабелі виробу до джерела живлення, як зазначено нижче: - Коричневий/Оранжевий кабель = L (фаза) - Синій кабель = N (нейтральний) - Зелений/Жовтий кабель = (E)

(Заземлення)

Якщо виріб виробляється без кабеля та штепсельної вилки

Сілові кабелі, визначені в технічній таблиці, повинні бути підключені до виробу, як описано в інструкції.

Сіловий кабель не повинен бути довшим 2 м з міркувань безпеки.

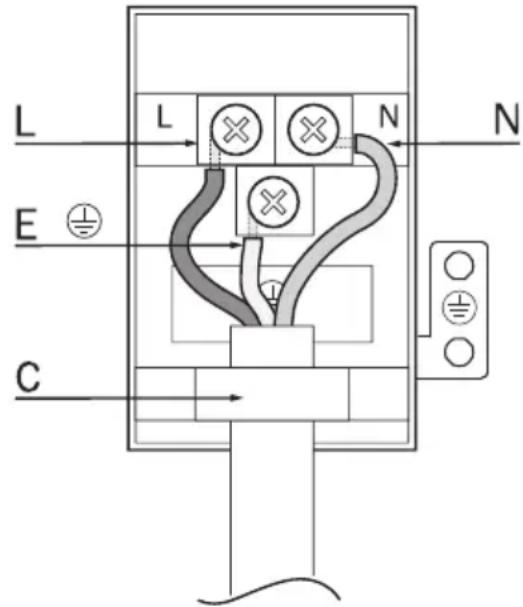

• Відкрийте кришку клемного блоку за допомогою викрутки. Вставте сілові кабелі через кабельний затискач під клему і прикріпіть його до основного корпусу за допомогою вбудованого гвинта на затискачі кабелю. - Підключіть кабель відповідно до схеми.

• N = нейтральний (синій)
• L = пряма фаза (коричневий/оранжевий)
• E = заземлення (зелений / жовтий)
• C = кабельна записка

Після завершення з'єднання проведіть закрите кришку клемного блоку. Підключіть силовий кабель до приладу, приклавши його так, щоб він не контактував з виробом і не був затиснутий між виробом і стіною.

Запобігання можливим ризикам:

• Переконайтеся, що всі електричні з'єднання надійні та герметичні, щоб уникнути ризику виникнення дуги. Не використовуйте пошкоджений кабель або подовжувач.
• Переконайтеся, що рідина або волога не дістанеться до точки електричного підключення.

Розміщення та закріплення виробу (Рис. 5-6)

• Розмістіть прилад на меблях, орієнтованих на двох або більше людей. Якщо ваш виріб оснащений телескопічною рейкою, для правильної роботи телескопічних рейок необхідно зробити нахил до задньої частини

трубки не менше 0,3 градусів. Для цього, розмістивши виріб на меблях, встановіть рівень на телескопічну рейку, як показано на малюнку 5, і переконайтеся, що кут нахилу задньої частини трубки становить не менше 0,3 градусів.

• Закріпіть виріб на меблях за допомогою наданих гвинтів. (Рис. 6) Після монтажу переконайтеся, що гвинти правильно затягнуті та виріб надійно зафіксовано. Якщо виріб не встановлено відповідно до інструкції, а гвинти не затягнуті належним чином, існує небезпека перекидання під час використання.

Остаточна перевірка

Після встановлення увімкніть електромережу. Прочитайте посібник користувача перед першим використанням виробу. Перевірте функції виробу.

Видалення виробу

• Від'єднайте виріб від електромережі. Відкрутіть закріплюючі гвинти. Злегка підніміть виріб разом з двома або більше людьми і повністю витягніть його.

КК - Кауіпсіздік туралы нұсқаулар

• Бұйымды қолданар алдында келесі қауіпсіздік шараларын орындаңыз. Кез келген жұмыс істеу алдында электр желісінен ажыратыңыз. Бұйымды тазалау, жөндеу және техникалық қызмет көрсету кезінде қауіпсіздік шараларын сақтаңыз. Бұйымды дұрыс пайдаланбау, электр қауіпсіздігін бұзу, қауіпті жағдайларға әкелуі мүмкін.
• Для них бар'єрні кріплення електрержелерів не санкціоновані.
• Зніміть орнамент, видаліть матеріали та кукати, а потім зніміть аквари. Якщо є, зніміть текст. Якщо ні, то зніміть орнамент.
• Перед використанням, переконайтеся, що ви не маєте жодних протипоказань. Уникайте використання при вагітності або годуванні груддю. Зверніться до лікаря у разі сумнівів.

позначені (рис. 1). Під час підйому та встановлення використовуйте захисні рукавички.

Перед встановленням перевірте електричні з'єднання. - Температура навколишнього середовища під час встановлення повинна бути не менше 100°C. - Перед встановленням вимкніть живлення. - Для нових з'єднань використовуйте відповідні клеми. Для захисту від вологи допускається додаткове ущільнення. - З'єднання виконуйте згідно зі схемою.

Встановлення

Якщо виріб має бути встановлений на відкритому повітрі: (рис. 2)

• Для захисту від дощу та вологи необхідно встановити захисний кожух згідно з рис. 2.
• Електричне з'єднання повинно бути розташоване в точці A на рис. 2 або зовні місця встановлення.
• Перед тим як використовувати цю частину, переконайтеся, що ви правильно встановили орнату згідно з інструкцією.
