KÄYTTÖOHJE LWU501 Christie

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)1 LiveViewer6-sovellus Käyttäjän ohjekirja

HUOM! Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa.

Tavaramerkin vahvistus Power Point

ovat Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta.

3.2.4 Verkkoasetusten määrittäminen manuaalisesti ................................................................... 19

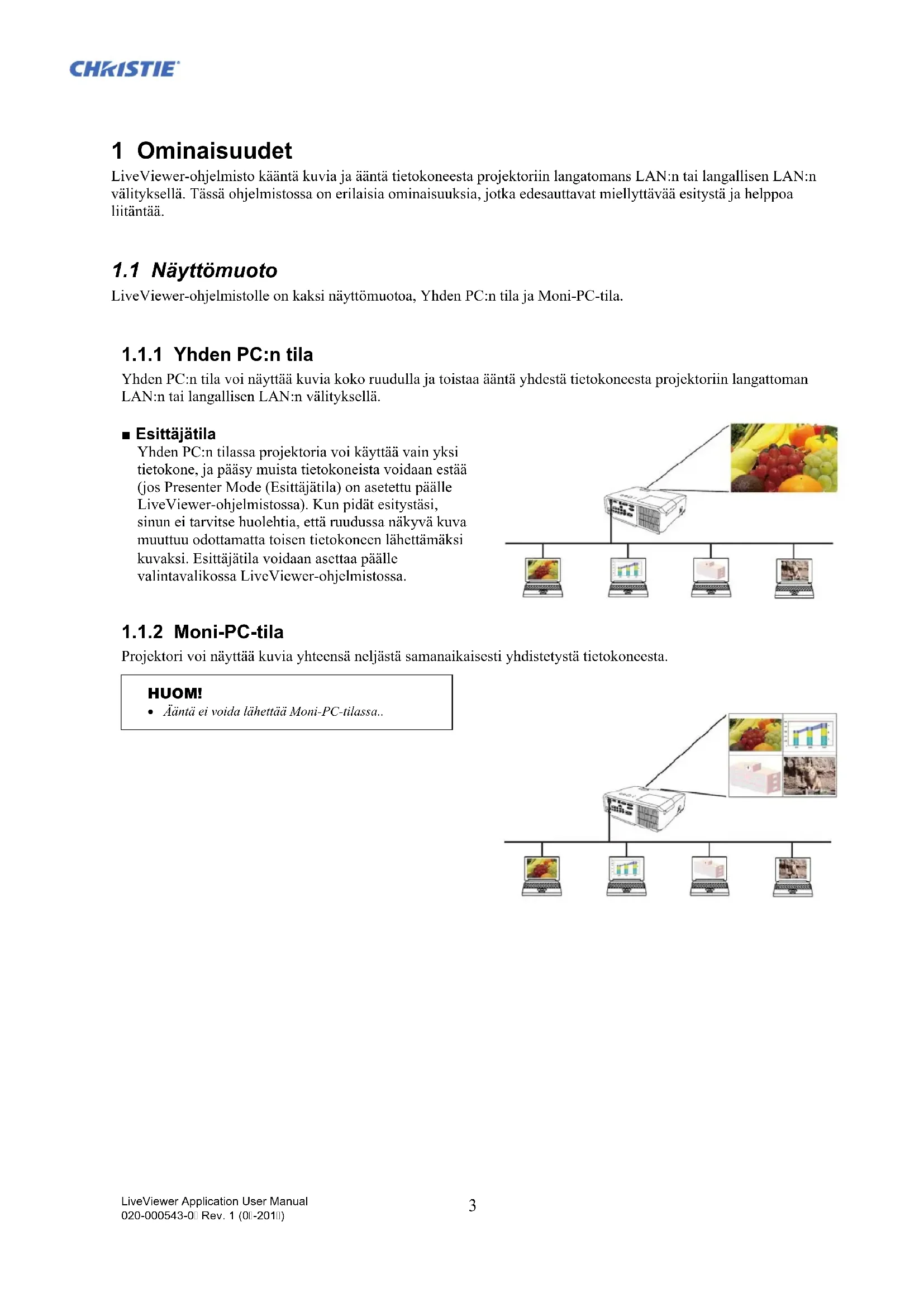

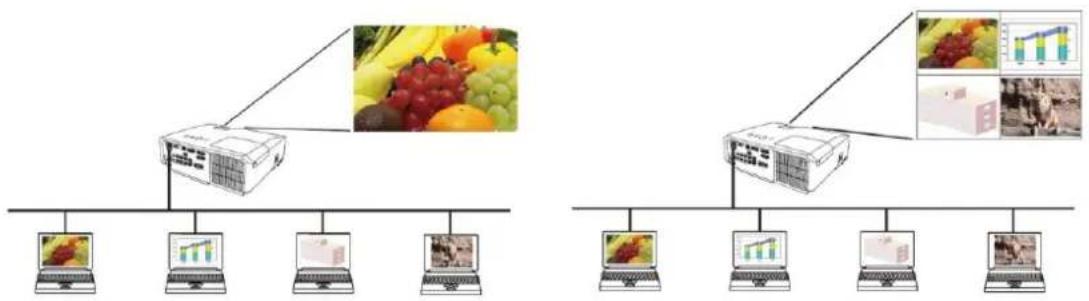

LiveViewer-ohjelmistolle on kaksi näyttömuotoa, Yhden PC:n tila ja Moni-PC-tila.

1.1.1 Yhden PC:n tila

Yhden PC:n tila voi näyttää kuvia koko ruudulla ja toistaa ääntä yhdestä tietokoneesta projektoriin langattoman LAN:n tai langallisen LAN:n välityksellä. ■ Esittäjätila Yhden PC:n tilassa projektoria voi käyttää vain yksi tietokone, ja pääsy muista tietokoneista voidaan estää (jos Presenter Mode (Esittäjätila) on asetettu päälle LiveViewer-ohjelmistossa). Kun pidät esitystäsi, sinun ei tarvitse huolehtia, että ruudussa näkyvä kuva muuttuu odottamatta toisen tietokoneen lähettämäksi kuvaksi. Esittäjätila voidaan asettaa päälle valintavalikossa LiveViewer-ohjelmistossa.

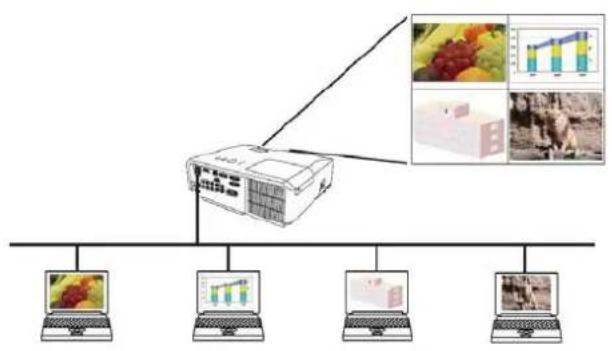

Projektori voi näyttää kuvia yhteensä neljästä samanaikaisesti yhdistetystä tietokoneesta. HUOM! Ääntä ei voida lähettää Moni-PC-tilassa..

Moniprojektori-tilassa yhteensä 12 projektoria voidaan yhdistää langattoman tai langallisen LAN:n välityksellä samanaikaisesti.

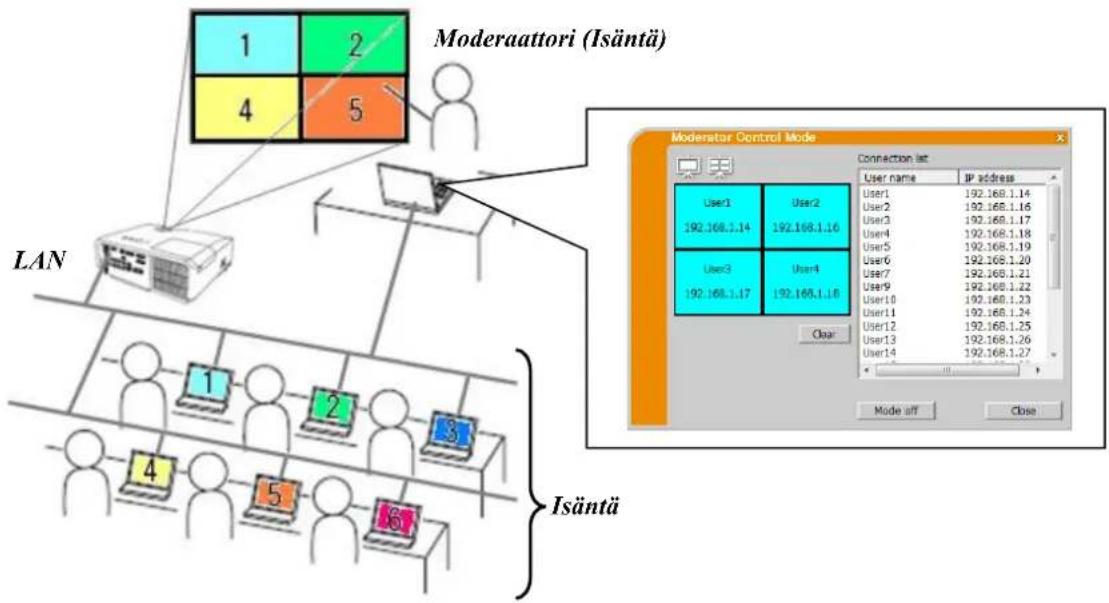

1.3 Moderaattorin hallinta-tila

Tietokone voidaan asettaa Moderaattori (Isäntä)-tilaan, jossa voidaan hallita kaikkia muita tietokoneita (Asiakkaat), jotka on yhdistetty projektoriin langallisen LAN:n tai langattoman LAN:n välityksellä. Koska Asiakkaat eivät voi ohjata LiveViewer-ohjelmistoa ja projektoria, Isäntä voi edetä ohjelmiston kanssa järjestetyllä tavalla tasaisesti ja turvallisesti.

Isäntä Moderaattori (Isäntä) LAN

2.1 Tietokoneen laitteisto- ja ohjelmistovaatimukset

Käyttöjärjestelmä Windows

Suoritin Pentium 4 (vähintään 2,8 GHz) Grafiikkakortti VGA: 640x480 tai korkeampi (suositeltava XGA: 1024x768) 65,536 samanaikaista väriä tai korkeampi Kiintolevytila 100 Mt tai enemmän Verkkoselain Internet Explorer® 6.0 tai korkeampi CD-ROM/DVD-ROM-asema

2.2 Ohjelmistoversiot

Tarkasta ja vahvista ennen kuin asennat LiveViewer-ohjelmiston, sopiiko sen versio projektorin malliin, jonka aiot yhdistää. Oikea ohjelmistoversio riippuu projektorin mallista, joka sinulla on. Jos versio ei sovi projektoriin, ohjelmisto ei ehkä toimi oikein. Jos käytät malleja, joita ei ole listattu alla olevassa taulukossa, tarkasta projektorimalliryhmä, joka on kirjoitettu projektorin Käyttäjän ohjekirjaan. LiveViewer -versio Projektorimalliryhmä Ryhmä A Ryhmä B LX41 LW41 ja jne. LX501 LX601i LW401 LW551i LWU421 LWU501i DXG1051 DWX951 DWU951 DHD951 DWX851 DWU851 DHD851 ja jne. 4.1x

“x” versiossa tarkoittaa 0 tai suurempi.

32-bittinen versio. LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)6 HUOMAA tietokoneeseen liittyen Väärä OS-versio tai ohjainohjelmisto tietokoneesi verkkosovittimessa saattaa estää kuvia välittymästä oikein. On hyvin suositeltavaa, että tarkastat OS:n ja ohjainpäivitykset. Käyttämästäsi tietokoneesta ja langattomasta verkkolaitteestasi riippuen projektori ei ehkä kommunikoi oikein tietokoneesi kanssa, vaikka käyttämäsi tietokone on varustettu sisäänrakennetulla langattomalla LAN-toiminnolla. Jos esiintyy kommunikaatio-ongelmia, käytä WI+Fi vahvistettua langatonta verkkolaitetta. Mikäli käytät LiveViewer-ohjelmistoa Windows Vista

7-käyttöjärjestelmissä, Aero

Glass ei voida käyttää, kun tietokoneen kuvaa näytetään projektoriin. Asennettaessa LiveViewer-ohjelmistoa Windows Vista

8 -käyttöjärjestelmiin, UAC (käyttäjätilien valvonta)-varoitusviesti näytetään. Tietokoneesi tulee vastata käyttöjärjestelmäsi minimilaitteistovaatimuksia. “LiveViewer” ei toimi Windows Vista

-käyttöjärjestelmässä, jota ei ole päivitetty Service Pack 1 -palvelupaketilla tai uudemmalla. Asenna uusin palvelupaketti Windows Vista

-käyttöjärjestelmääsi. Kuvan siirtämistä verkon kautta ei ehkä tueta riippuen tietokoneen laiteohjelmiston ja ohjelmiston yhdistelmästä. Tietokoneesi asetuksista riippuen tietokone saattaa hidastua korkean CPU- käyttöasteen vuoksi, kun “LiveViewer” on käynnissä. Näytön kokoa kutistetaan ja sitten siirretään projektori, jos tietokoneen näytön koko on suurempi kuin WXGA/XGA. Siirtonopeus saattaa hidastua enemmän kuin tavallisesti kutistamisprosessin vuoksi. Nopeamman siirtonopeuden saavuttamiseksi on suositeltavaa asettaa tietokoneen resoluutio tasoon WXGA/XGA. Katso tietoja asetuksista tietokoneesi tai Windowsin käyttöoppaista.

HUOMAA projektoriin liittyen Verkkokommunikaation hallinta estetään, kun projektori on valmiustilassa, jos VALMIUSTILA-kohta projektorin SÄÄTÖ- valikossa on asetettu tilaan SÄÄSTÖ. Yhdistä verkkokommunikaatio projektoriin sen jälkeen, kun olet säätänyt VALMIUSTILAksi NORMAALI.

2.3 “LiveViewer”-ohjelmiston päivittäminen pdating

Tarkista ja hanki uusin versio Christie Internet-sivuilta. http://www.christiedigital.com Jotkin tässä ohjekirjassa kuvatut toiminnot vaativat “LiveViewer” Version 6.xx. (“x” versiossa tarkoittaa 0 tai suurempi. ) LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)7 3 Aloitus LiveViewer-ohjelmistolla Tämä osio kertoo LiveViewer-ohjelmiston käyttöprosessista. Prosessin pääkohdat ovat seuraavat: VAIHE 1. Asenna LiveViewer-sovellus ( alla ) VAIHE 2. Yhdistä verkkoon ( 9) Nopea yhdistäminen-ominaisuus tarjoaa joitakin projektoriin yhdistämisvaihtoehtoja. Voit valita sen, joka vastaa vaatimuksiasi. Valitse listalta Pääsykoodi-liitäntä Profiili-liitäntä Historia-liitäntä Manuaaliliitäntä Oma liitäntä Joissakin tapauksissa useita projektoreita on yhdistetty samaan verkkoon. Ennen kuin lähetät kuvan, varmista, että oikea projektori on valittu. VAIHE 3. Aloita Verkkoesitys ( 24) LiveViewer-päävalikko ilmestyy ruutuun. Nyt voit lähettää kuvia projektoriin verkon kautta.

Jotta voit käyttää ohjelmistoa LiveViewer, sinun täytyy ensin asentaa ohjelmisto projektorin mukana tulleelta CD:ltä kaikkiin tietokoneisiin, jotka haluat yhdistää verkkoprojektoriin. Seuraavat toimenpiteet näyttävät, miten voit asentaa LiveViewer-ohjelman tietokoneeseen, jossa on Windows

1. Käynnistä PC ja kirjaudu sisään järjestelmän valvojana.

2. Sulje kaikki muut sovellukset.

3. Työnnä toimitukseen kuuluva CD-ROM tietokoneen CD-ROM/DVD-ROM -ajuriin.

4. Hetken kuluttua Choose Setup Language- ikkuna ilmestyy näyttöön

oikealla näytetyllä tavalla. Valitse käyttöön haluamasi vaihtoehto listasta, ja napsauta sitten [OK]. HUOM! Jos “Choose Setup Language” -ikkuna ei ilmesty näyttöön, toimi seuraavasti: (1) Napsauta [Käynnistä]-painiketta työkalupalkissa ja valitse “Suorita”. (2) Näppäile E:\setup.exe ja paina sitten [OK]. Jos CD-ROM/DVD-ROM -ajuri ei ole E-ajuri tietokoneessa, sinun tulee korvata E oikealla ajuri-kirjaimella, jolla CD-ROM/DVD-ROM -ajuri on nimetty. Jos samaversioinen ohjelmisto on jo asennettuna, sinulta kysytään, haluatko poistaa sen. Valitse "Kyllä" poistaaksesi sen. Napsauta [Cancel] -painiketta, silloin poisasennus peruuntuu. Jos poistit asennetun ohjelmiston vahingossa, asenna ohjelmisto uudelleen ensimmäisestä kohdasta lähtien.

Kuva.3.a LiveViewer päävalikko LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)8

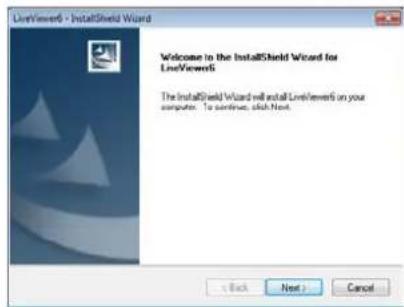

5. Hetken kuluttua Welcome-ikkuna ilmestyy näyttöön oikealla

näytetyllä tavalla. Paina [Next].

6. Näkyviin ilmestyy Lisenssisopimus -ikkuna. Mikäli hyväksyt sen,

7. Näyttöön ilmestyy Valitse kohdepaikka-valintaikkuna. Paina [Next].

HUOM! Kansio ‘C: \Program Files\Projector Tools\LiveViewer6’ luodaan ja ohjelma asentuu tähän kansioon. Jos haluat asentaa sen johonkin muuhun kansioon, napsauta [Browse] ja valitse toinen kansio.

8. Select Program Folder-ikkuna tulee näkyviin. Vahvista

ohjelmakansion nimi. Jos “Projector Tools” on hyvä, paina [Next] ja jatka. Jos et hyväksy edellistä, näppäile haluamasi kansion nimi ja paina sitten [Next].

9. Hetken kuluttua asennus on valmis ja oikealla esitetty Asetus valmis

-valintaikkuna ilmestyy näyttöön. Napsauta [Finish]. ✓ Jos haluat varmistaa, että ohjelmisto asennettu, paina [Käynnistä] -painiketta työkalupalkilla, valitse Kaikki ohjelmat, ja valitse sen jälkeen Projector Tools-kansio. ✓ Tähän kansioon ilmestyy “LiveViewer”, jos asennus onnistui.

3.2 Verkkoon liittäminen

LiveViewer tarjoaa useita vaihtoehtoja verkkoprojektoriin yhdistämistä varten. Voit valita sen, joka parhaiten vastaa järjestelmääsi ja käyttäjän tarpeita. Nämä kuvaukset perustuvat tilanteeseen, jossa Windows

7 on asennettu tietokoneeseesi. HUOM! Kuvan laatu saattaa huonontua tai äänilähtö saattaa keskeytyä alhaisen tiedonsiirron vuoksi, koska alhainen kommunikaatiokaista on käytössä oman tietokoneesi ja projektorin välillä, kun useampi tietokone kommunikoi projektorin kanssa. Jos haluat yhdistää verkon kautta projektoriin, jota toinen tietokone on käyttänyt USB-näyttönä, se saattaa vähentää tiedonsiirtoa aiheuttaen kuvan laadun heikkenemistä tai äänilähdön keskeytymistä.

3.2.1 Käynnistä LiveViewer

Käynnistä “LiveViewer” tietokoneessasi, valitse yksi seuraavista. Napsauta kahdesti “LiveViewer” -kuvaketta tietokoneen käsittelyikkunassa. Valitse “Käynnistä” → “Kaikki ohjelmat” → “Projector Tools” → “LiveViewer6” Windows:n valikossa. Sen jälkeen jatka kohtaan “3.2.2 Valitse liitäntätapa”. ( 9) HUOM! LiveViewer ei voida käynnistää, jos "LiveViewer Lite for USB" on käynnissä tietokoneessasi. Viesti-ikkuna tulee näkyviin, jos on tapahtunut jokin ongelma tai tiedon tarjoamiseksi. Lue ja toimi viestin mukaisesti, jos sellainen ilmestyy näkyviin. Viesteistä katso “Lisäys A Viestit” ( 36).

3.2.2 Valitse liitäntätapa

Jotta voisit käynnistää LiveViewer-ohjelmiston tietokoneessasi, seuraava valikko tulee näkyviin. Valitse vaihtoehto, joka kuvaa haluamaasi liitäntätapaa. ○ Select From List(Valitse listalta) Jatka kohtaan “3.2.2.1 Listasta valinta”. ( 10) ○ Enter Passcode(Anna pääsykoodi) Jatka kohtaan “3.2.2.2 Pääsykoodiliitäntä ”. ( 10) ○ Profile(Profiili) Jatka kohtaan “3.2.2.3 Profiililiitäntä”. ( 11) ○ History(Historia) Jatka kohtaan “3.2.2.4 Historialiitäntä”. ( 11) ○ Configure Manually(Konfiguroi manuaalisesti) Jatka kohtaan “3.2.2.5 Manuaalinen konfigurointi”. ( 12) ○ My Connection(Oma liitäntä) Jatka kohtaan “3.2.2.6 Vaihtoehdon Oma liitäntä valitseminen ”. ( 12) LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)10

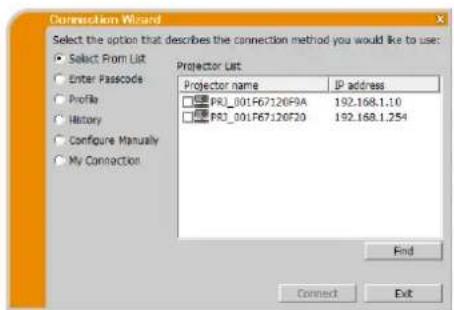

3.2.2.1 Listasta valinta

Ennen tämän kohteen valitsemista, PC:n ja projektorin tulisi olla liitettyinä samaan. Jos liitäntä on jo tehty, valitse “Select From List(Valitse listalta)”. Projector list (Projektorilista), verkkoon yhdistettyjen projektorien lista tulee näkyviin ikkunaan. Valitse projektorit, joita haluat käyttää ja merkitse niiden valintaruudut. Sitten klikkaa [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) Voit tarkastaa liitännän tilan seuraavalla kuvakkeella projektorilistassa. : Verkkoliitäntää projektoriin ei ole vielä suoritettu. : Verkkoliitäntä on suoritettu, mutta kuvien lähetys on odotustilassa. : Verkkoliitäntä on suoritettu ja PC:n kuvia ollaan lähettämässä projektoriin. HUOM! Voit valita yhteensä 12 projektoria samaan aikaan listasta. Kun haluat valita useita projektoreita, Moniprojektori-tila valitaan automaattisesti. ( 25) Et voi ehkä löytää yhtään projektoria listasta verkko-olosuhteissasi. Klikkaa [Find].

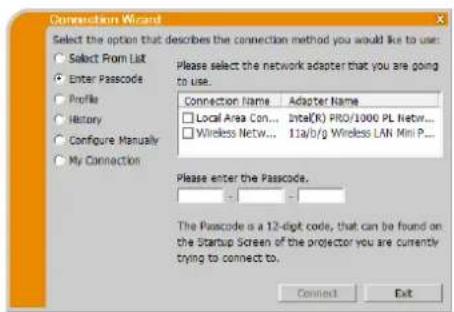

3.2.2.2 Pääsykoodiliitäntä

Jos haluat käyttää Pääsykoodia projektoriin yhdistämistä varten, valitse “Enter passcode (Anna pääsykoodi)”. Saatavilla olevien verkkosovittimien lista ja Pääsykoodin syöttöruudut tulevat näkyviin ikkunaan. Pääsykoodi ilmoitetaan projektorin näytöllä. Yksinkertaisesti syöttämällä Pääsykoodi LiveViewer-ohjelmistoon yhdistä verkkoprojektori. Valitse verkkosovitin, jota haluat käyttää ja liitä valintamerkki sen ruutuun ja syötä toisen projektorin Pääsykoodi, jota yrität tällä hetkellä yhdistää. Sitten klikkaa [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) Katso lisätietoja Pääsykoodista “3.2.3 Pääsykoodi ” ( 13). HUOM! Et voi yhdistää. jos tietokoneessasi ei ole käytettävissä olevaa verkkosovitinta. Sinun täytyy ehkä asettaa IP-osoite ja tehdä muita verkkoasetuksia manuaalisesti verkko-olosuhteittesi mukaan.

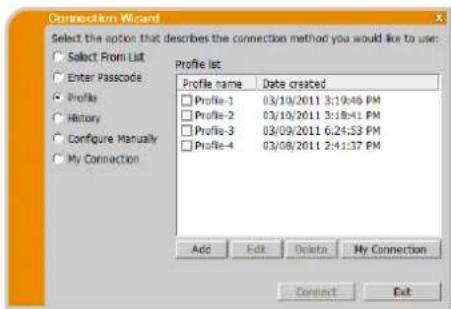

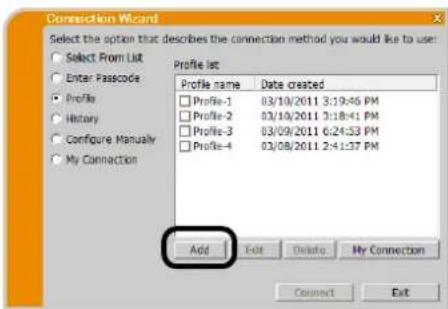

3.2.2.3 Profiililiitäntä

Jos haluat käyttää profiilitietoja verkkoprojektoriin yhdistämistä varten, valitse “Profile (Profiili)”. Profile list (Profiililista), joka on tallennettujen profiilitietojen lista, ilmestyy ikkunaan. Profiilitiedot tulee tallentaa etukäteen. Valitse ‘Profile (Profiili)’-tiedot, joita haluat käyttää ja merkitse niiden valintaruutu. Sitten klikkaa [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) Katso lisätietoja Profiilista “4.5 Profiilitiedot” ( 34).

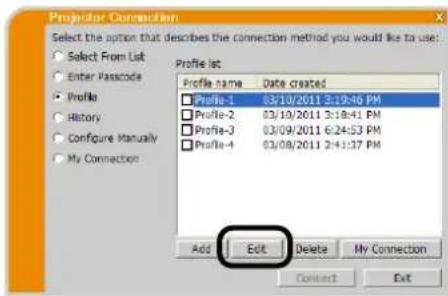

HUOM! Kun haluat tarkistaa profiilitietojen asetukset, noudata seuraavaa menettelyä. ✓ Valitse tarkistettavaksi haluamasi profiilitiedot. ✓ Siirrä hiiren kohdistinta profiilitietojen kohdalle, ja napsauta sitten hiiren oikealla painikkeella ja näkyviin ilmestyy ponnahdusikkuna. ✓ Valitse “Properties” ponnahdusvalikossa, ja napsauta hiiren vasemmalla painikkeella. ✓ Valittujen profiilitietojen asetustiedot ilmestyvät näkyviin. Jos projektorissa on asetettu DHCP, verkkoliitäntä projektorin ja PC:n välillä ei ehkä onnistu, koska IP-osoite voi olla muuttunut. Jos haluat käyttää profiili-liitäntää, on suositeltavaa, että asetat toiminnon DHCP pois-tilaan projektorissa.

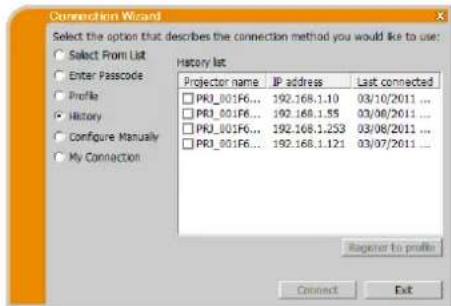

3.2.2.4 Historialiitäntä

Jos haluat käyttää Historia-tietoja verkkoprojektoriin yhdistämistä varten, valitse “Histoy (Historia)”. History list (Historialista) on yhteyksien lista, joka on lista projektoreista, jotka on yhdistetty aikaisemmin. Historialista ilmestyy ikkunaan. Valitse ‘Historia’-tiedot, joita haluat käyttää ja merkitse niiden valintaruutu. Sitten klikkaa [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) Jos haluat kopioida historiarekisterin profiilitietoihin, valitse yksi historiarekistereistä ja napsauta [Register to profile] (Rekisteröi profiiliin). Profiilitietoja ei voi poistaa automaattisesti. Katso lisätietoja Profiilista “4.5 Profiilitiedot”. ( 34) HUOM! Historia-muistin maksimimäärä on 20. Kun 21. tiedot on tallennettu, vanhimman 20 tallennuksesta tietojen päälle kirjoitetaan. Tiedot päivämäärän ja ajan jokaisessa historiatallenteessa uusitaan aina kun verkkoliitäntä suoritetaan historiatallennetta käyttämällä. Jos projektorissa on asetettu DHCP, verkkoliitäntä projektorin ja PC:n välillä ei ehkä onnistu, koska IP-osoite voi olla muuttunut. Jos haluat käyttää Historia-liitäntää, on suositeltavaa, että asetat toiminnon DHCP pois-tilaan projektorissa.

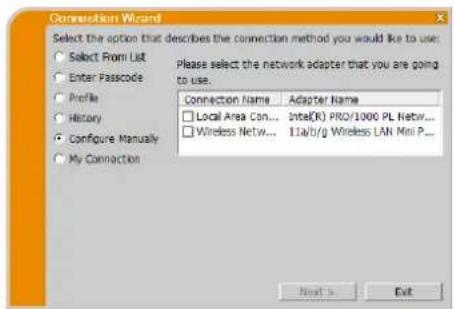

3.2.2.5 Manuaalinen konfigurointi

Jos haluat asettaa liitännän manuaalisesti, valitse "Configure manually (Konfiguroi manuaalisesti)”. Saatavilla olevien verkkosovittimien lista tulee näkyviin ikkunaan. Valitse verkkosovitin, jota haluat käyttää ja merkitse sen valintaruutu ja klikkaa [Next]. Jatka kohtaan “3.2.4 Verkkoasetusten määrittäminen manuaalisesti”. ( 19)

HUOM! Yhteensä 12 projektoria voidaan yhdistää samaan aikaan. Kun useita projektoreita on yhdistetty, Moniprojektori-tila valitaan automaattisesti. ( 25)

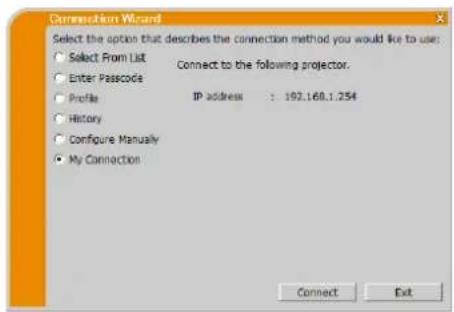

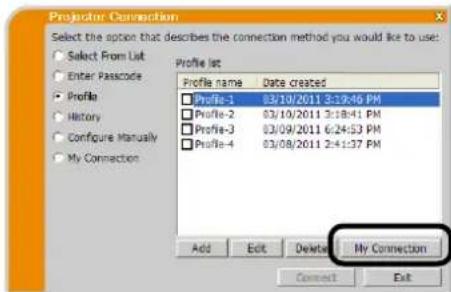

3.2.2.6 Vaihtoehdon Oma liitäntä valitseminen

Jos valitset “My Connection (Oma liitäntä)” -vaihtoehdon, PC liitetään projektoriin verkon kautta käyttämällä Oma liitäntä - vaihtoehdolle etukäteen annettuja profiilitietoja. Valitse “My Connection (Oma liitäntä)” ja klikkaa [Connect]. Tietokone alkaa välittömästi projektorin yhdistämisprosessin. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22)

HUOM! Jos projektorissa on asetettu DHCP, verkkoliitäntä projektorin ja PC:n välillä ei ehkä onnistu, koska IP-osoite voi olla muuttunut. Jos haluat käyttää Oma liitäntää, on suositeltavaa, että asetat toiminnon DHCP pois-tilaan projektorissa. Jos Oma liitäntä -vaihtoehdolle ei ole asetettu profiilitietoja, sitä ei voi käyttää.

Ainutlaatuinen Pääsykoodi-järjestelmä mahdollistaa hyvin nopean ja helpon liitäntätavan verkkoon. Pääsykoodi on koodi, joka ilmaisee verkon asetukset projektorille. Kun syötät Pääsykoodin LiveViewer-ohjelmistossa tietokoneessasi, projektorin ja tietokoneen verkkoasetukset sopivat yhteen, ja yhteys muodostetaan välittömästi. Tässä kappaleessa on tarkoitus selvittää kuinka pääsykoodia tulee käyttää. HUOM! Pääsykoodi-järjestelmä ei toimi seuraavissa olosuhteissa. Jos järjestelmäsi vastaa yhtä niistä, aseta yhteys manuaalisesti sen jälkeen, kun olet syöttänyt Pääsykoodin.

1) Koodaus on käytössä.

2) Ainutlaatuinen SSID on käytössä.

Tehdasasetus SSID on 4 alla olevsta; Tehdasasetus SSID 1: wireless Tehdasasetus SSID 2: WLANProjector1 Tehdasasetus SSID 3: WLANProjector2 Tehdasasetus SSID 4: WLANProjector3

3) Apuverkon maski ei ole luokkaa A tai B tai C.

Luokka A:(255.0.0.0), Luokka B:(255.255.0.0), Luokka C:(255.255.255.0)

3.2.3.1 Pääsykoodin hankkiminen

Pääsykoodi on 12-numeroinen koodi, joka sisältää alfanumeerisia merkkejä ("1-9" ja "A-Z"). Pääsykoodi (Tunnuskoodi) näytetään projektorin näyttöruudussa. Projektorimalliryhmä: A There are two methods to get the Passcode from the projector. Menetelmä 1 ✓ Käynnistä projektori, ja varmista että projektorikuva on näytössä. ✓ Paina COMPUTER-painiketta kaukosäätimessä tai INPUT-painiketta projektorissa ja valitse LAN sisääntuloportiksi. ✓ Jos LAN-portissa ei ole signaalia, näet pääsykoodin (tunnuskoodin) näytöllä. Menetelmä 2 ✓ Käynnistä projektori, ja varmista että projektorikuva on näytössä. ✓ Paina MENU-painiketta kaukosäätimessä tai ▲/▼/◄/► -painikkeita projektorissa, jolloin valikko ilmestyy näyttöön. ✓ Käytä ▲/▼ kohdistinpainikkeita “LISÄVALIKKO” valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käytä ▲/▼ kohdistinpainikkeita VERKKO:n valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käytä ▲/▼ kohdistinpainikkeita ja valitse INFORMAATIO, ja käytä sitten ► kohdistinpainiketta halutun INFORMAATIO näyttämiseksi. ✓ Pääsykoodi (Tunnuskoodi) ilmestyy INFORMAATIO-ikkunaan. HUOM! Valitse Menetelmä 2 kun projisoit tietokoneen kuvaa “LiveViewer”-ohjelmistolla tai kun LAN-porttia ei ole valittu tulolähteeksi. Jos PC:n ja projektorin välillä ei ilmene kommunikointia 5 minuutin sisällä, pääsykoodi vaihdetaan.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)14 Projektorimalliryhmä: B Pääsykoodi saadaan projektorilta kahta eri menetelmää käyttäen. Menetelmä 1 ✓ Käynnistä projektori, ja varmista että projektorikuva on näytössä. ✓ Press the COMPUTER button on the remote control or INPUT button on the projector to select the LAN as input port. ✓ Jos LAN-portissa ei ole signaalia, näet pääsykoodin (tunnuskoodin) näytöllä. Menetelmä 2 ✓ Käynnistä projektori, ja varmista että projektorikuva on näytössä. ✓ Paina MENU-painiketta kaukosäätimessä tai ▲/▼/◄/► -painikkeita projektorissa, jolloin valikko ilmestyy näyttöön. ✓ Käytä ▲/▼ kohdistinpainikkeita “LISÄVALIKKO” valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käytä ▲/▼ kohdistinpainikkeita VERKKO:n valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käyttämällä kursoripainikkeita ▲/▼ valitse LANGATTOMAT TIEDOT tai LANGALLISET TIEDOT riippuen käyttämäsi liitännän tyypistä, ja paina kursoripainiketta ►. ✓ Pääsykoodi (Tunnuskoodi) ilmestyy ylhäälle “TIEDOT”-ikkunaan. HUOM! Valitse Menetelm 2 kun projisoit tietokoneen kuvaa “LiveViewer”-ohjelmistolla tai kun LAN-porttia ei ole valittu tulolähteeksi. Jos PC:n ja projektorin välillä ei ilmene kommunikointia 5 minuutin sisällä, pääsykoodi vaihdetaan. On kaksi(Pääsykoodi (Tunnuskoodi)), PÄÄSYKOODI_LANGATON ja PÄÄSYKOODI_LANGALLINEN. Valitse oikea tyyppi, jota haluat käyttää, katsomalla seuraavia sivuja. TUNNUSKOODI_LANGATON TUNNUSKOODI_LANGALLINEN a) Suora yhteys projektorin ja tietokoneeen välillä.

a) Projektori on kytketty tietokoneeseen langallisella LAN:lla.

b) Projektori on kytketty pääsypisteeseen langattomalla LAN:lla. b) Projektori on kytketty pääsypisteeseen langallisella LAN:lla.

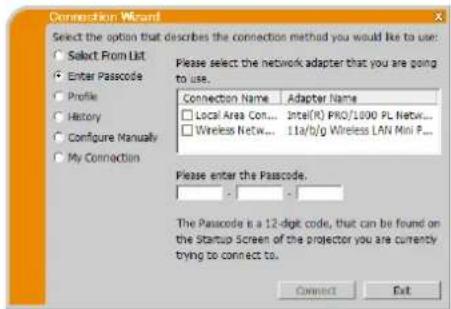

3.2.3.2 Pääsykoodin näppäileminen

Sen jälkeen kun olet valinnut haluamasi verkkosovittimen, syötä Pääsykoodi LiveViewer-valikossa. Se on jaettu 4-numeroinen luvuksi kuhunkin 3 ruutuun (yhteensä 12-numeerinen). Esimerkki : TUNNUSKOODI 1234-5678-9ABC Katso “3.2.2.2 Pääsykoodiliitäntä ” jatkaaksesi eteenpäin. ( 10)

HUOM! Kun näppäilet pääsykoodin, pieniä ja isoja kirjaimia ei erotella toisistaan. Jos näyttöön ilmestyy manuaalisten asetusten näyttö, noudata kohdan ”3.2.3.3 Manuaalinen konfigurointi”.( alla)

3.2.3.3 Manuaalinen konfigurointi

Sen jälkeen, kun olet antanut Pääsykoodin ( yllä), sinua pyydetään antamaan verkkoasetukset manuaalisesti, jos käytät salauskoodia tai jos SSID on erilainen, tai jos apuverko maski ei ole luokassa A/B/C. ( 13). HUOM! Jos tarvitset projektorin verkonasetustietoja, seuraa näitä toimenpiteitä: Projektorimalliryhmä: A ✓ Käynnistä projektori, ja varmista että projektorikuva on näytössä. ✓ Paina MENU-painiketta kaukosäätimessä tai ▲/▼/◄/► -painikkeita projektorissa, jolloin valikko ilmestyy näyttöön. ✓ Käytä ▲/▼kohdistinpainikkeita “LISÄVALIKKO” valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käytä ▲/▼kohdistinpainikkeita VERKKO:n valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käytä ▲/▼kohdistinpainikkeita INFORMAATIO -vaihtoehdon valitsemiseksi ja paina sitten ► kohdistinpainiketta. ✓ Asetus tulee näkyviin VERKKO_INFORMAATIO -ikkunaan. Projektorimalliryhmä: B ✓ Käynnistä projektori, ja varmista että projektorikuva on näytössä. ✓ Paina MENU-painiketta kaukosäätimessä tai ▲/▼/◄/► -painikkeita projektorissa, jolloin valikko ilmestyy näyttöön. ✓ Käytä ▲/▼kohdistinpainikkeita “LISÄVALIKKO” valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käytä ▲/▼kohdistinpainikkeita VERKKO:n valitsemiseksi, ja käytä sitten ► kohdistinpainiketta halutun kohteen valitsemiseksi. ✓ Käyttämällä kursoripainikkeita ▲/▼ valitse LANGATTOMAT TIEDOT tai LANGALLISET TIEDOT riippuen käyttämäsi liitännän tyypistä, ja paina kursoripainiketta ►. ✓ Asetus näkyy “TIEDOT”-ikkunassa. Langaton LAN Vaaditut tiedot riippuvat siitä, miten yhdistät projektorin ja tietokoneen. Suora yhteys projektorin ja tietokoneeen välillä. Jatka kohtaan “3.2.3.4 Suora yhteys projektorin ja tietokoneeen välillä.”. ( 16) Projektori on kytketty pääsypisteeseen langallisella LAN:lla. Jatka kohtaan “3.2.3.5 Projektori on kytketty pääsypisteeseen langallisella LAN:lla. ”. ( 17) Projektori on kytketty pääsypisteeseen langattomalla LAN:lla. Jatka kohtaan “3.2.3.6 Projektori on kytketty pääsypisteeseen langattomalla LAN:lla. ”. ( 18) Langallinen LAN Jos käytät langallista LAN:a, jatka kohtaan “3.2.3.7 Langallinen LAN”. (18) LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)16

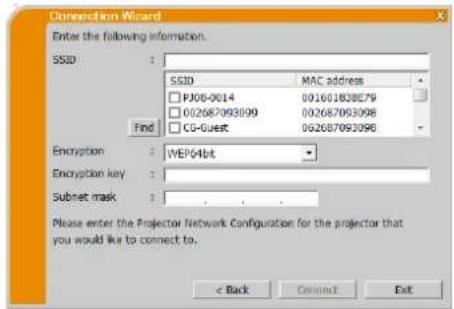

3.2.3.4 Suora yhteys projektorin ja tietokoneeen välillä.

(Projektorimalliryhmä: B) ✓ Syötä seuraavat tiedot. Ne on asetettu projektorin sisällä. *

255.255.255.128 (esimerkki)

✓ Napsauta [Connect] Yhdistämisprosessi langattoman LAN:n kautta alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22)

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15) Klikkaamalla [Find] päivitä SSID-lista.

Jos käytät salakoodausta, sinun tulee tehdä siihen asetukset. Ota yhteyttä verkkohallintaan projektoriin asetetun koodausavaimen tarkistamista varten. Koodausavain esitetään aina merkinnällä “**********”.

Jos käytät apuverkon maskia, joka ei ole luokassa A/B/C, suorita sen asetukset.

Kuva.3.2.3.4: Suora yhteys projektorin ja tietokoneeen välillä. LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)17

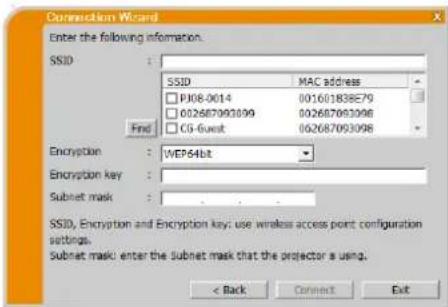

3.2.3.5 Projektori on kytketty pääsypisteeseen langallisella LAN:lla.

✓ Asetus pääsypisteeseen. *

Anna seuraavat tiedot. SSID: WirelessAccessPoint (esimerkki) Encryption(Koodaus): WEP64bit (esimerkki) Encryption key(Koodausavain)

********** (esimerkki) ✓ Asetus projektoriin.

Anna seuraavat tiedot. Subnet mask (Apuverkon maski)

255.255.255.128 (esimerkki)

✓ Napsauta [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22)

Ota yhteyttä verkonhallintaan pääsypisteen asetusten selvittämiseksi. Klikkaamalla [Find] päivitä SSID-lista.

Jos käytät salakoodausta, sinun tulee tehdä siihen asetukset. Ota yhteyttä järjestelmän valvojaan tarkastaaksesi koodausavaimem, joka on asetettu pääsypisteessä. Koodausavain esitetään aina merkinnällä “**********”.

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15)

Jos käytät apuverkon maskia, joka ei ole luokassa A/B/C, suorita sen asetukset.

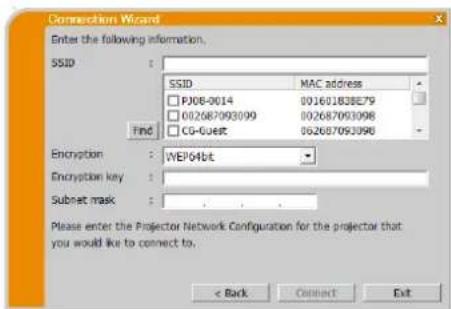

3.2.3.6 Projektori on kytketty pääsypisteeseen langattomalla LAN:lla.

(Projektorimalliryhmä: B) ✓ Asetus pääsypisteeseen.

Anna seuraavat tiedot. SSID: WirelessAccessPoint (esimerkki) Encryption (Koodaus): WEP64bit (esimerkki) Encryption key (Koodausavain)

********** (esimerkki) ✓ Asetus projektoriin.

Anna seuraavat tiedot. Subnet mask (Apuverkon maski)

255.255.255.128 (esimerkki)

✓ Napsauta [Connect]. Yhdistämisprosessi langattoman LAN:n kautta alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22)

Ota yhteyttä verkonhallintaan pääsypisteen asetusten selvittämiseksi Klikkaamalla [Find] päivitä SSID-lista.

Jos käytät salakoodausta, sinun tulee tehdä siihen asetukset. Ota yhteyttä järjestelmän valvojaan tarkastaaksesi koodausavaimem, joka on asetettu pääsypisteessä. Koodausavain esitetään aina merkinnällä “**********”.

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15)

Jos käytät apuverkon maskia, joka ei ole luokassa A/B/C, suorita sen asetukset.

✓ Syötä seuraavat tiedot. Ne on asetettu projektorin sisällä. Subnet mask (Apuverkon maski)

255.255.255.128 (esimerkki)

✓ Napsauta [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22)

Jos käytät apuverkon maskia, joka ei ole luokassa A/B/C, suorita sen asetukset.

3.2.4 Verkkoasetusten määrittäminen manuaalisesti

Kaikki verkkoyhteysasetukset projektorin ja tietokoneen välillä täytyy syöttää manuaalisesti, jos valitset “Configure Manually (Konfiguroi manuaalisesti)” LiveViewer -liitäntämetodivalikossa. Manuaalista konfiguraatiota varten syötettävät tiedot muuttuvat riippuen siitä, miten haluat yhdistää projektorin ja tietokoneen. Langaton LAN Vaaditut tiedot riippuvat siitä, miten yhdistät projektorin ja tietokoneen. Suora yhteys projektorin ja tietokoneeen välillä. Jatka kohtaan “3.2.4.1 Suora yhteys projektorin ja tietokoneeen välillä. ” ( alla) Projektori on kytketty pääsypisteeseen langallisella LAN:lla. Jatka kohtaan “3.2.4.2 Projektori on kytketty pääsypisteeseen langallisella LAN:lla ” ( 20) Projektori on kytketty pääsypisteeseen langattomalla LAN:lla. Jatka kohtaan “3.2.4.3 Projektori on kytketty pääsypisteeseen langattomalla LAN:lla. ” ( 21) Langallinen LAN Jos käytät langallista LAN:a, jatka kohtaan “3.2.4.4 Langallinen LAN” ( 21).

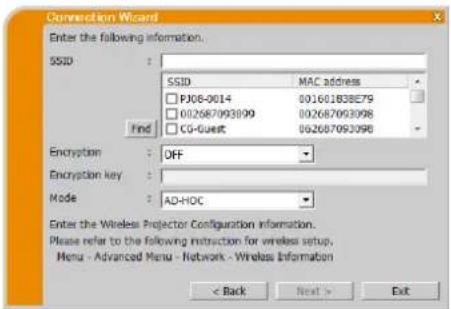

3.2.4.1 Suora yhteys projektorin ja tietokoneeen välillä.

(Projektorimalliryhmä: B) ✓ Syötä seuraavat tiedot. Ne on asetettu projektorin sisällä.*

********** (esimerkki) Mode (Muoto): AD-HOC ✓ Napsauta [Next]. ✓ Syötä seuraavat tiedot. Ne on asetettu projektorin sisällä.*

IP address (IP-osoite): 192.168.1.10 (esimerkki) ✓ Napsauta [Add]. IP-osoite on lisätty listaan. Subnet mask (Apuverkon maski) :

255.255.255.0 (esimerkki)

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15) Klikkaamalla [Find] päivitä SSID-lista.

Jos käytät salakoodausta, sinun tulee tehdä siihen asetukset. Ota yhteyttä verkkohallintaan projektoriin asetetun koodausavaimen tarkistamista varten. Koodausavain esitetään aina merkinnällä “**********”. Yhteensä 12 IP-osoitetta voidaan rekisteröidä listaan.

Kuva.3.2.4.1: Suora yhteys projektorin ja tietokoneeen välillä LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)20

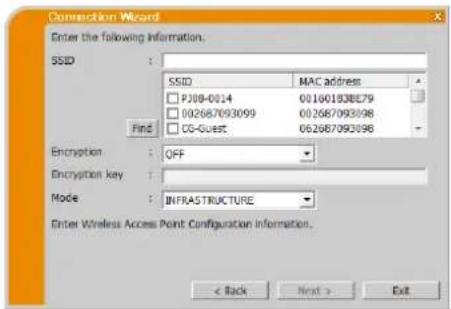

3.2.4.2 Projektori on kytketty pääsypisteeseen langallisella LAN:lla

✓ Asetus pääsypisteeseen. *

Anna seuraavat tiedot. SSID: WirelessAccessPoint (esimerkki) Encryption(Koodaus): WEP64bit (esimerkki) Encryption key (Koodausavain)

Anna seuraavat tiedot. IP address (IP-osoite): 192.168.1.10 (esimerkki) ✓ Napsauta [Add]. IP-osoite on lisätty listaan. Subnet mask (Apuverkon maski):

255.255.255.0 (esimerkki)

✓ Napsauta [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) HUOM!

Ota yhteyttä verkonhallintaan pääsypisteen asetusten selvittämiseksi Klikkaamalla [Find] päivitä SSID-lista.

Jos käytät salakoodausta, sinun tulee tehdä siihen asetukset. Ota yhteyttä järjestelmän valvojaan tarkastaaksesi koodausavaimem, joka on asetettu pääsypisteessä. Koodausavain esitetään aina merkinnällä “**********”.

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15) Yhteensä 12 IP-osoitetta voidaan rekisteröidä listaan.

3.2.4.3 Projektori on kytketty pääsypisteeseen langattomalla LAN:lla.

(Projektorimalliryhmä: B) ✓ Asetus pääsypisteeseen. *

Anna seuraavat tiedot. SSID: WirelessAccessPoint (esimerkki) Encryption(Koodaus): WEP64bit (esimerkki) Encryption key (Koodausavain)

Anna seuraavat tiedot. IP address (IP-osoite): 192.168.1.10 (esimerkki) ✓ Napsauta [Add]. IP-osoite on lisätty listaan. Subnet mask (Apuverkon maski):

255.255.255.0 (esimerkki)

✓ Napsauta [Connect]. Yhdistämisprosessi langattoman LAN:n kautta kaikkiin listassa oleviin projektoreihin alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) HUOM!

Ota yhteyttä verkonhallintaan pääsypisteen asetusten selvittämiseksi Klikkaamalla [Find] päivitä SSID-lista.

Jos käytät salakoodausta, sinun tulee tehdä siihen asetukset. Ota yhteyttä järjestelmän valvojaan tarkastaaksesi koodausavaimem, joka on asetettu pääsypisteessä. Koodausavain esitetään aina merkinnällä “**********”.

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15) Yhteensä 12 IP-osoitetta voidaan rekisteröidä listaan.

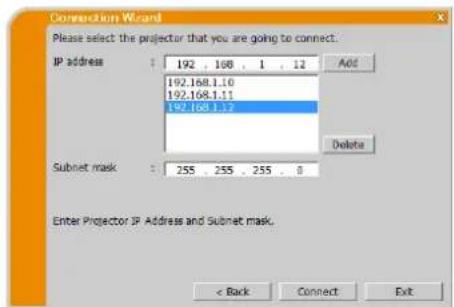

✓ Syötä seuraavat tiedot. Ne on asetettu projektorin sisällä. *

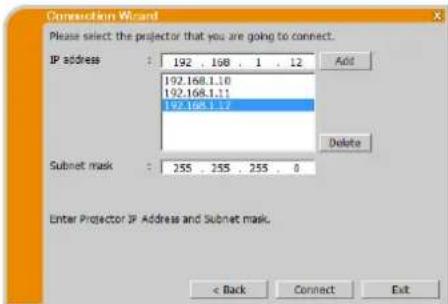

IP address (IP-osoite): 192.168.1.10 (esimerkki) ✓ Napsauta [Add]. IP-osoite on lisätty listaan. Subnet mask (Apuverkon maski):

255.255.255.128 (esimerkki)

✓ Napsauta [Connect]. Yhdistämisprosessi alkaa. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) HUOM!

Verkkoasetusten löytämiseksi projektorista, katso kohtaa HUOM!. ( 15) Yhteensä 12 IP-osoitetta voidaan rekisteröidä listaan.

3.2.5 Liitäntä ja lähettäminen

3.2.5.1 Vahvistus Yhteystila

Connection status (Yhteystila)-valikko näkyy, kun klikkaat [Connect] ja liittämisprosessi alkaa. Voit tarkastaa prosessin [Status (Tila)]- kentästä. Kun kaikki projektorit on yhdistetty, Connection list (Yhteyslista) tulee näkyviin. Peruuttaaksesi yhteydet klikkaa [Connect Cancel (Yhteys peruuta)]. Jos on yhteyksiä, jotka oli luotu ennen kuin klikkautettiin [Yhteys peruuta], Yhteyslista ilmestyy näkyviin sen jälkeen, kun yhdistämisprosessi on peruutettu. Jatka kohtaan “3.2.5.2 Yhteyslista”. ( alla) Virheviesti tulee näkyviin, jos on tapahtunut yhteysvirhe. Jatka kohtaan “3.2.6 Liitäntävirhe”. ( 23) HUOM! Yhteys peruutetaan ja aika kulunut loppuun-virhe tapahtuu, kun ei voida yhdistää yli minuuttiin.

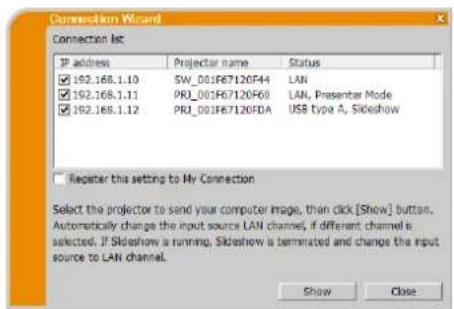

Kaikki projektorit on yhdistetty, Connection list (Yhteyslista) tulee näkyviin. Lisää valintamerkki sen projektorin valintaruutuun, johon haluat siirtää kuvan ja klikkaa [Show]. Projektorin tuloportiksi vaihdetaan automaattisesti LAN, ja kuvansiirto alkaa. Jatka kohtaan “4 LiveViewer -ohjelmiston toiminta” ( 27). Jos valitset [Close], sitten LiveViewer-päävalikko näytetään valmiustilassa. (Valmiustilassa ei voi siirtää kuvia, vaikka verkkoyhteys olisi muodostettu.) Välitys alkaa, kun klikkaat näyttömuoto-painiketta tai siirron käynnistyspainiketta LiveViewer-päävalikossa. HUOM! Yhteensä 12 projektoria voidaan yhdistää samaan aikaan. Jos haluat rekisteröidä yhden yhteysasetuksista Omaan liitäntään, tarkasta “Register this setting to My connection (Rekisteröi tämä asetus Omaan liitäntään)”. Oma liitäntä -rekisteröinnin jälkeen tiedot näytetään Profiililistassa.

Kun liitäntää projektoriin ei ole voitu suorittaa, ilmestyy näkyviin virheviesti “Failed to connect to the following projector.( Seuraavaan projektoriin yhdistäminen epäonnistui.)”. Klikkaa [OK], ja sen jälkeen LiveViewer-päävalikko näytetään, vaikka verkkoliitäntää ei ole luotu. Klikkaa liitäntäpainiketta LiveViewer- päävalikossa palataksesi “3.2.2 Valitse liitäntätapa”. ( 9) Jos yritit yhdistää useihin projektoreihin, ja on projektoreita, joiden yhteys muodostettiin, Connection list (Yhteyslista) ilmestyy näkyviin, kun klikkaat [OK]. Jatka kohtaan “3.2.5.2 Yhteyslista”. ( 22) HUOM! Tarkasta projektorin verkkoasetus erityisesti, jos käytät Oma liitäntää, ja yritä uudestaan yhteyttä kohteesta “3.2.2 Valitse liitäntätapa”. ( 9)

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)24

3.3 Verkkoesityksen aloittaminen

Tässä kappaleessa kuvataan verkkoesitysominaisuus, jonka avulla voit projisoida tietokoneella olevia kuvia verkon kautta. “LiveViewer”in avulla voit projisoida kuvia yhdeltä tai usealta tietokoneelta tietokonekaapeleja. Esitysten tekeminen ja kokousten pitäminen tapahtuu sujuvasti tämän verkkoesitysominaisuuden avulla. Käynnistääksesi Verkkoesityksen valitse LAN-portti projektorin tulolähteeksi ja klikkaa siirron käynnistyspainiketta LiveViewer-ohjelmistossa.

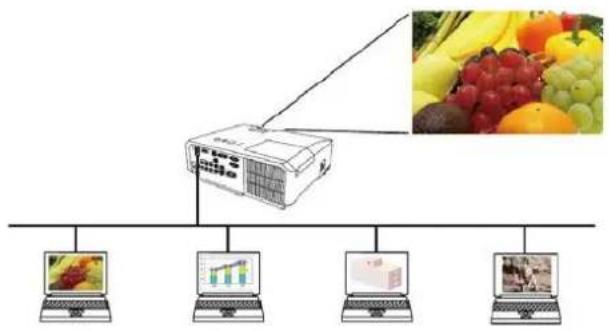

LiveViewer-ohjelmistolle on kaksi näyttömuotoa, Yhden PC:n tila ja Moni-PC-tila. Yhden PC:n tila Projektori näyttää vain yhdestä PC:stä lähetettyjä kuvia. Yksi tietokone voi lähettää myös ääntä. ( 32) Moni-PC-tila Projektori voi näyttää kuvia yhteensä neljästä samanaikaisesti yhdistetystä tietokoneesta.

HUOM! Ääntä ei voida lähettää Moni-PC-tilassa. Kun useampia tietokoneita yhdistetään kommunikoimaan yhden projektorin kanssa, tiedonsiirtosuorituskykysaattaa laskea. Kun valokuvaa näytetään projektorin ruudussa, suositellaan, ettei yhdistetä enempää kuin viisi tietokonetta projektoriin. Kun useampia tietokoneita yhdistetaään yhteen projektoriin, on suositeltavaa neuvotella järjestelmän valvojan kanssa sopivan yhteysympäristön luomiseksi, jossa verkkoa kuormitetaan niin vähän kuin mahdollista. Kuvan laatu saattaa huonontua tai äänilähtö saattaa keskeytyä alhaisen tiedonsiirron vuoksi, koska alhainen kommunikaatiokaista on käytössä oman tietokoneesi ja projektorin välillä, kun useampi tietokone kommunikoi projektorin kanssa. Jos haluat yhdistää verkon kautta projektoriin, jota toinen tietokone on käyttänyt USB-näyttönä, se saattaa vähentää tiedonsiirtoa aiheuttaen kuvan laadun heikkenemistä tai äänilähdön keskeytymistä.

Yhden PC:n tilassa projektoria käyttää vain yksi PC, ja se voi estää pääsyn kaikista muista PC:istä, jos Esittäjätila on valittu päälle “LiveViewer” –valinnassa. Näin ollen sinun ei tarvitse esitystä pitäessäsi huolehtia siitä, että valkokankaalla oleva kuva vaihtuisi yllättäen toisen PC:n lähettämäksi kuvaksi. Esittäjätila voidaan asettaa päälle valintavalikossa LiveViewer-ohjelmistossa. LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)25

3.3.3 Näytä käyttäjätunnus

Käyttäjätunnus voidaan asettaa LiveViewer-ohjelmistossa, joka näkyy ruudussa, kun esitetään. Niin katsojat tietävä, minkä kuvaa näytetään ruudussa tällä hetkellä.

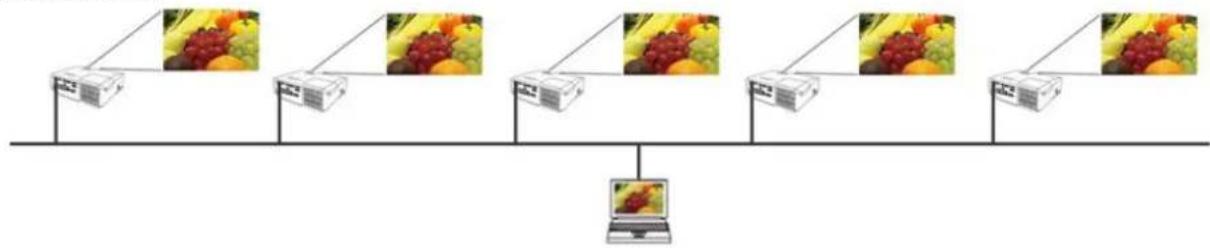

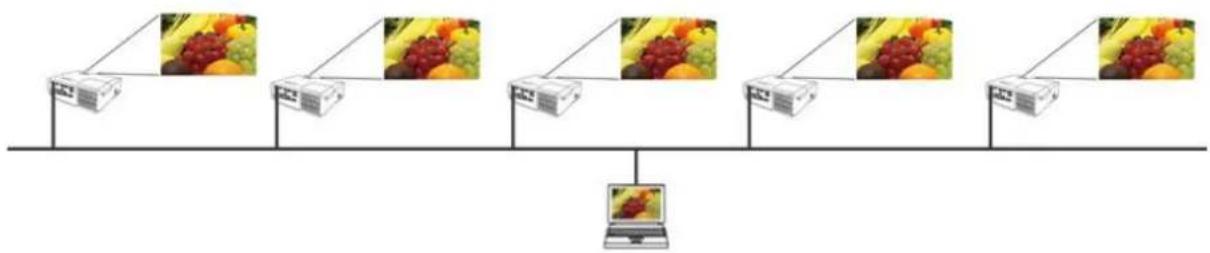

3.3.4 Moniprojektori-tila

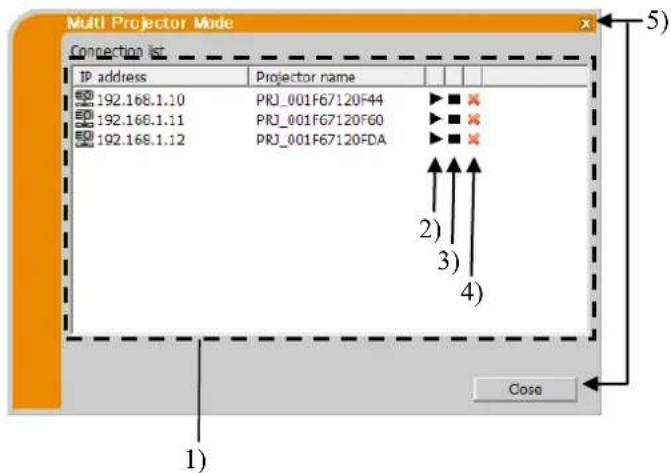

Projektorit ja tietokoneesi ovat Moniprojektori-tilassa, kun useita projektoreita on yhdistetty tietokoneeseesi. Moniprojektori-tilassa yhteensä 12 projektoria voidaan yhdistää langattoman tai langallisen LAN:n välityksellä samanaikaisesti.

HUOM! Ääntä ei voida lähettää Moniprojektori-tilassa. Esittäjätila perutaan kaikista projektoreista, kun yksi niistä on peruttu Moniprojektori-tilassa. Moni-PC-tila EI ole käytössä Moniprojektori-tilassa. Siirtokyky saattaa laskea Moniprojektori-tilassa. Näyttötila-painike [ ] LiveViewer-päävalikossa muuttuu automaattisesti Moni –projektori-tila painikkeeksi [ ] Moniprojektori-tilassa. ( 27) On suositeltavaa yhdistää tietokone ja useita projektoreita, jotka on yhdistetty “Moniprojektori-tilaan”.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)26

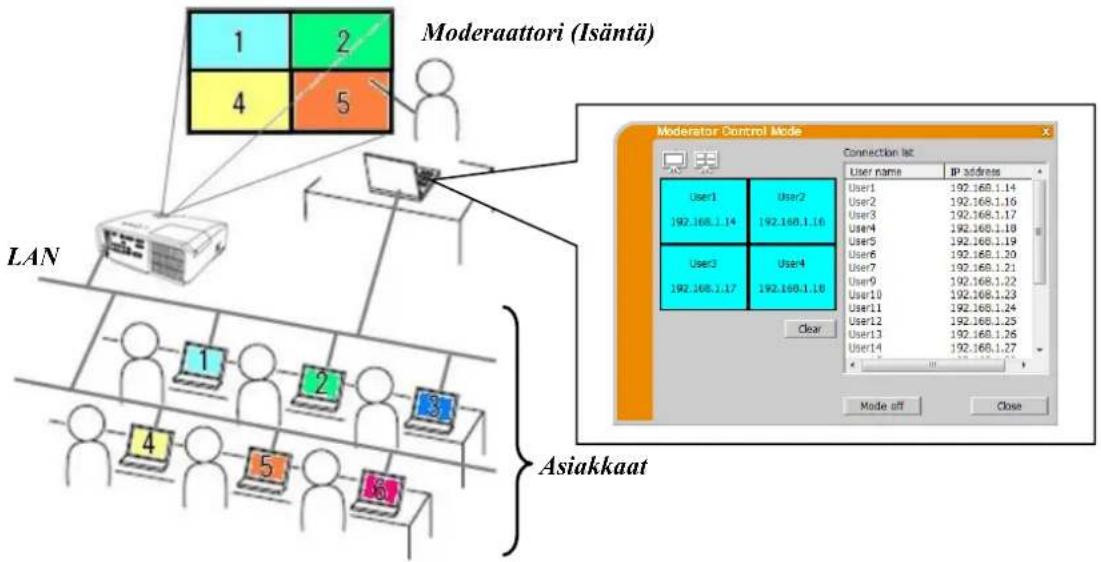

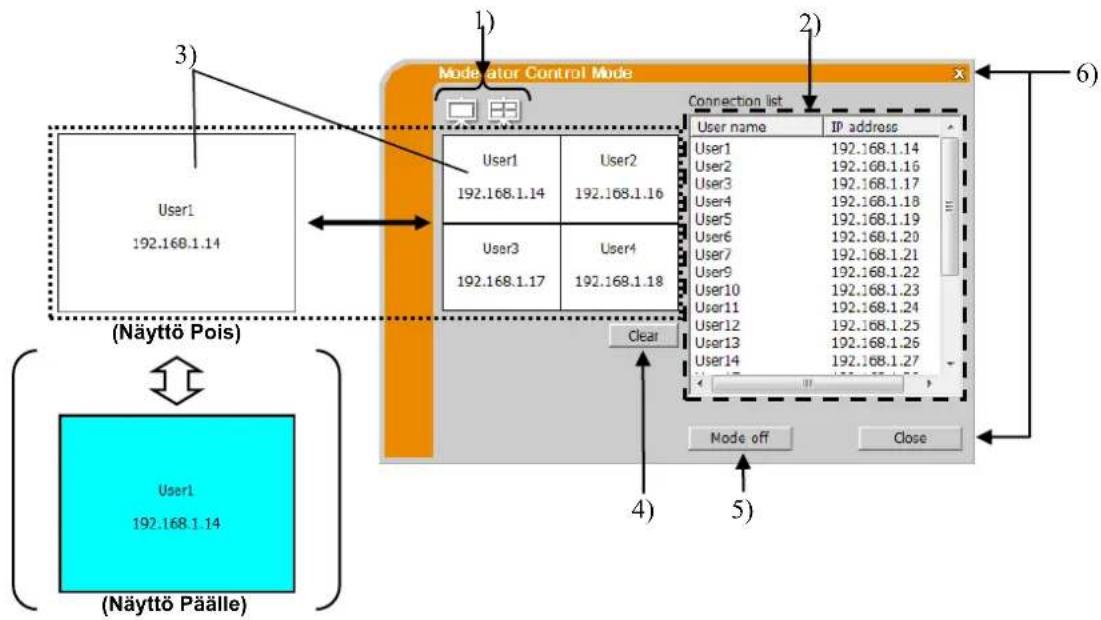

3.3.5 Moderaattorin hallinta-tila

Tietokone voidaan asettaa Moderaattoriksi (Isäntä), joka voi hallita muita projektoriin liitettyjä tietokoneita (Asiakkaita). Koska Asiakkaat eivät voi ohjata LiveViewer-ohjelmistoa ja projektoria, Isäntä voi edetä ohjelmiston kanssa järjestetyllä tavalla tasaisesti ja turvallisesti. (Projektorimalliryhmä: B)

HUOM! Yhteensä 50 tietokonetta, isäntäkone mukaan lukien, voi muodostaa yhden ryhmän Moderaattorin hallinta-tilassa. Vain yksi tietokone voidaan asettaa Moderaattoriksi. Kun tietokone on asetettu Moderaattoriksi, kaikki tietokoneet mukaan lukien Moderaattori, joka on yhdistetty samaan projektoriin. pysäyttävät kuvansiirron. Esittäjätila EI ole käytössä Moderaattorin hallinta-tilassa. Moderaattorin hallinta-tilaa ei voida peruuttaa väkisin, kun verkko käynnistetään uudelleen projektori-valikossa tai web- selaimen Verkonhallinta otetaan käyttöön.

Asiakkaat Moderaattori (Isäntä) LAN

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)27 4 LiveViewer -ohjelmiston toiminta Kun liitäntä projektorin ja PC:n välillä onnistuu, “LiveViewer” -päävalikko tulee näkyviin PC:n näyttöön. Päävalikossa voit konfiguroida asetukset ja käyttää toimintoja kuvien lähettämiseksi projektoriin.

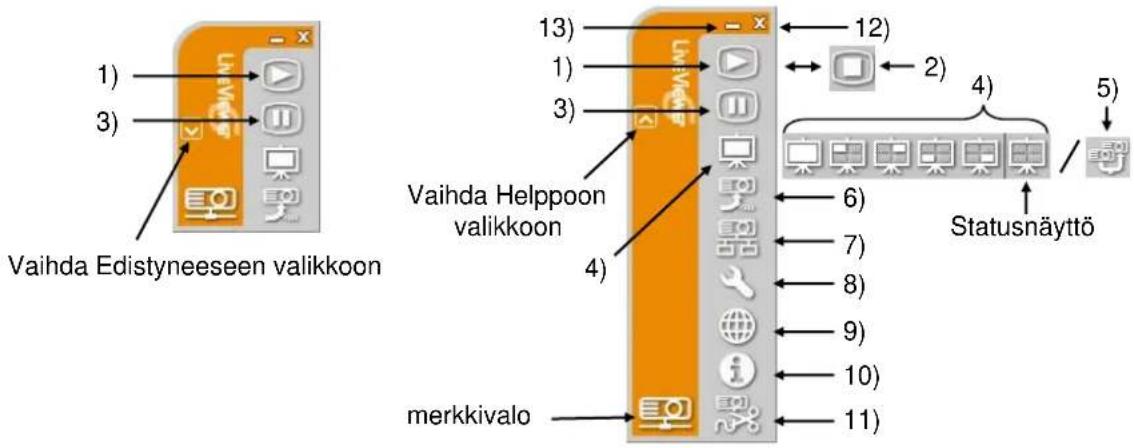

4.1 Päävalikko ja toimintapainikkeet

On kaksi LiveViewer-päävalikon tyyppiä, Helppo tai Edistynyt valikko, joita voidaan vaihtaa ruudussa. Kun LiveViewer käynnistetään tai yhteyttä ei ole muodostettu, Edistynyt valikko näytetään ensin.

Kuva.4.a LiveViewer6 päävalikko (Helppo valikko / Edistynyt valikko)

4.1.2 Toimintapainikkeet

1) Siirron käynnistyspainike

Lähetys projektoriin käynnistyy ja kuvat näytetään. Näyttötilana on aluksi Yhden PC:n tila. Tämän jälkeen viimeisintä näyttömuotoa käytetään. HUOM! Siirron käynnistyspainiketta ei voida käyttää, jos jokin tietokone on jo Moderaattori. Pääkuva näytetään moninäyttöympäristössä.

2) Siirron pysäytyspainike

Siirron käynnistyspainike muutetaan automaattisesti siirron pysäytyspainikkeeksi, kun kuvan siirto alkaa. Kuvan lähettäminen pysähtyy. HUOM! Kuvia ei ehkä näytetä ruudulla, jos siirron käynnistys/pysäytys-painikkeita klikataan toistuvasti.

Vaihda Edistyneeseen valikkoon merkkivalo

Kuva näytössä pysähtyy väliaikaisesti. Viimeinen kuva ennen painikkeen painamista on se, joka jää näyttöön. Voit tarkastaa kuvan tiedot tietokoneessasi ilman sen näkymistä projektorin näytössä. HUOM! Moniprojektori-tilapainiketta ei voida käyttää, kunnes ruutu alkaa liikkumaan uudelleen.

4) Näyttötila-painikkeet ( 30)

Näyttötila vaihtuu välillä Yhden PC:n tila ja Moni-PC-tila. Myös kuvan välitys voidaan aloittaa tai lopettaa.

5) Moni-PC-tila-painike

Näyttötila-painike muuttuu automaattisesti Moniprojektoritilapainikkeeksi Moniprojektori-tilassa. Moniprojektorin hallintaikkuna tulee näkyviin. ( 30)

6) Moderaattorin hallinta-tilapainike (Projektorimalliryhmä: B)

Tietokone asetetaan Moderaattoriksi ja Moderaattorin hallintaikkuna tulee näkyviin. ( 31) HUOM! Moderaattorin hallinta-tilapainiketta a siirron käynnistyspainiketta ei voida käyttää, jos samaan projektoriin yhdistetty on jo Moderaattori. Moderatattorin hallinta-tilapainiketta ei voida klikata Moniprojektori-tilassa.

Liitäntätavan valintaikkuna näytetään. Saat lisätietoja kohdasta “3.2.2 Valitse liitäntätapa”. ( 9)

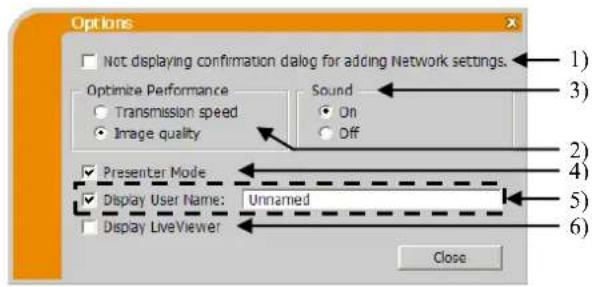

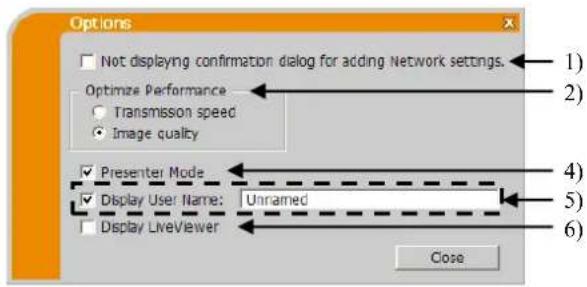

Valintavalikko näytetään.

9) Verkonhallintapainike

Käynnistää web-selain tietokoneessasi ja näyttää Verkon hallinta-ruudun yhden projektorin hallintaan ja sen asetusten muuttamiseen. HUOM!

Verkon hallinta” ei voi hallita useita projektoreita samaan aikaan. Moniprojektori-tila on ikkuna, jossa kaikki yhdistetyt, listatut projektorit näytetään, kun Verkonhallinta-painiketta klikataan. Valitse projektori, jota haluat hallita.

10) Informaatiopainike

“LiveViewer” -ohjelman versio tulee näkyviin.

11) Katkaise-painike

Verkkoliitäntä kytkeytyy pois ja “LiveViewer” sulkeutuu.

Päävalikko suljetaan, ja vain LiveViewer- kuvake näytetään tietokoneesi tehtävätarjottimella. Kaksoisklikkaa tehtävätarjottimella olevaa kuvaketta ja käynnistä uudelleen päävalikko. Liitäntä suoritettu onnected Ei liitäntää Ei liitäntää Pidätä Kuva.4.b Tehtäväpalkin kuvake LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)29

4.1.3 Statuksen näyttäminen

merkkivalo osoittaa seuraavan statuksen. Indicator Status Note

Ei liitäntää Verkkoliitäntää projektoriin ei ole vielä suoritettu.

Pidätä Verkkoliitäntä on suoritettu, mutta kuvien lähetys on odotustilassa.

Liitäntä suoritettu Verkkoliitäntä on suoritettu ja PC:n kuvia ollaan lähettämässä projektoriin. Valo vilkkuu, kun yhteys on käynnissä.

Ei liitäntää Verkkoliitäntä projektoriin on kytketty pois päältä.

4.1.3.2 Statusnäyttö Moni-PC-tilassa

Kuvake näkyy Näyttötila-painikkeiden oikeassa reunassa. Yksi seuraavista kuvakkeista on suunniteltu informoimaan, kuinka montaa ja mitä ruudun neljännestä käytetään Moni-PC-tilassa. Status Status-kuvake Ei PC:tä näytöllä.

Kaksi PC:tä näytöllä.

Kolme PC:tä näytöllä.

Kolme PC:tä näytöllä.

HUOM! Statusnäyttö päivittyy neljä sekunnin välein. Jos tilaa ei saada haettua, sitä ei näytetä päivitettynä.

4.1.4 Näyttötilan vaihtaminen

“LiveViewer” -ohjelmassa on Yhden PC:n tila ja Moni-PC-tila. Eri tilat voidaan vaihtaa keskenään päävalikossa. ✓ Klikkaa näyttötila-painiketta päävalikossa. Alla olevat painikkeet ilmestyvät näyttöön. ✓ Valitse vaihtoehdoistaq 1) - 5) painikkeista ja napsauta sitä.

1) Yhden PC:n tila-painike: Näyttötila vaihtuu Yhden PC:n

tilaksi. Kuvasi näytetään koko ruudun kokoisen.

2) - 5) Moni-PC-tila-painike: Näyttötila vaihtuu Moni-PC-tilaksi. Kuvasi näytetään neljännesosaruuduilla,

kuten painikkeessa on osoitettu. Projektorin näyttö vaihtuu yllä valittuun tilaan, ja PC: kuvan lähettäminen aloitetaan kuvan esittämiseksi kankaalla. Näyttötila-painikkeen kuvake päävalikossa korvataan valitsemallasi kuvakkeella. HUOM! Kuvan välitys pysäytetään seuraavissa tapauksissa: Kun klikkaat Yhden PC:n tila-painiketta, kun projektori on Yhden PC:n tilassa. Kun klikkaat yhtä Moni PC-tila-painikkeista, kun projektori on Moni-PC-tilassa. Jos Moni-PC-tila on valittu, projektorin valkokangas jakautuu automaattisesti neljään alueeseen. Kun ruutu tai yksi alueista, jota hallitsee toinen tietokone, valitaan, kuvan välitys tuosta tietokoneesta keskeytetään, ja tällä hetkellä määrätyn tietokoneen kuvaa näytetään.

4.2 Moniprojektorin hallintaikkuna

Moniprojektori.-tilassa yhteensä 12 projektoria voidaan yhdistää ja hallita yksittäisesti tai samanaikaisesti.

1) Connection list (Yhteyslista)

Kaikki yhdistetyt projektorit näytetään listassa.

2) Siirron käynnistyspainike

Lähetys projektoriin käynnistyy ja kuvat näytetään.

3) Siirron pysäytyspainike

Kuvan lähettäminen pysähtyy.

Verkko katkaistaan. Katkaistu projektori katoaa Yhteyslistasta.

Sulje Moniprojektorin hallintaikkuna ja palaa takaisin LiveViewer-päävalikkoon. Voit tarkastaa liitännän tilan seuraavan Yhteyslistassa olevan kuvakkeen avulla. : Verkkoliitäntä on suoritettu, mutta kuvien lähetys on odotustilassa. : Verkkoliitäntä on suoritettu ja PC:n kuvia ollaan lähettämässä projektoriin.

Tietokone voidaan asettaa Moderaattoriksi (Isäntä), joka voi hallita muita projektoriin liitettyjä tietokoneita (Asiakkaita). (Projektorimalliryhmä: B)

1) Näyttötila-painike ( 30)

Näyttötila vaihtuu välillä Yhden PC:n tila ja Moni-PC-tila.

2) Connection list (Yhteyslista)

Kaikki tietokoneet, jotka on yhdistetty samaan projektoriin Moderaattorin yhdistäminä, näytetään listassa.

Niiden tietokoneiden tiedot, joiden kuvia näytetään projektorin ruudulla, näytetään. Vedä ja tiputa tietokone Yhteyslistasta tälle alueelle näyttääksesi kuvan projektorin ruudussa. Kuvan siirto aloitetaan/pysäytetään joka kerta, kun ikkunaa klikataan. Moni-PC-tilassa ikkuna jaetaan neljään alueeseen samalla tavalla kuin ruudussa. Jokaista aluetta voidaan käsitellä itsenäisesti, ja kunkin alueen tiedot näytetään.

4) Clear(Tyhjennä)-painike

Tyhjentää Näyttöikkunan ja pysäyttää kuvan siirron projektoriin.

5) Mode off (Tila pois) -painike)

Peruuttaa Moderaattorin hallinta-tilan. Näyttöikkuna tyhjennetään, ja kuvan siirto projektoriin pysähtyy.

Sulkee Moderaattorin hallintaikkunan ja palauttaa LiveViewer-päävalikkoon.

(Näyttö Pois) (Näyttö Päälle)

Valinnat-painiketta napsauttamalla tulee valintavalikko näkyviin.

1) Not displaying confirmation dialog for adding Network settings. (Ei näytä vahvistusikkunaa

Verkkoasetusten lisäämistä varten.) Jos valittu – Vahvistusikkunaa verkon konfiguraation lisäämistä varten ( 37) ei näytetä, kun yhdistät tietokoneen projektoriin. Jos ei valittu – Ikkuna näytetään aina (Tehdasoletus).

2) Optimize Performance (Optimoi Suoritus)

“LiveViewer” siirtaa PC-nayton JPEG-tietona ja lahettaa JPEG-tiedot projektorille. “LiveViewer” -toiminnossa on kaksi vaihtoehtoa, joilla on erilaiset JPEG-tiedon pakkaussuhteet. Transmission speed (Siirtonopeus): Nopeus on ensisijainen kuvan laatuun nähden. Näin JPEG- pakkaussuhde on korkeampi. Projektorin näyttö uudelleenkirjoitetaan nopeammin, sillä siirretty tietomäärä on pienempi, mutta kuvan laatu on huonompi. Image Quality (Kuvan laatu): Kuvan laatu on ensisijainen nopeuteen nähden. Näin JPEG-pakkaussuhde on alhaisempi. Projektorin näyttö uudelleenkirjoitetaan hitaammin, sillä siirretty tietomäärä on suurempi, mutta kuvan laatu on parempi.

3) Sound (Ääni) (Vain Projektorimalliryhmälle: B)

Äänen siirto voidaan valita käytettäväksi (On (Päälle)) tai ei käytettäväksi (Off (Pois)).

4) Presenter Mode (Esittäjätila)

Yhden PC:n tilassa projektoria käyttää vain yksi PC, ja se voi estää pääsyn kaikista muista PC:istä, jos Esittäjätila on valittu päälle “LiveViewer” -valinnassa. Näin ollen sinun ei tarvitse esitystä pitäessäsi huolehtia siitä, että valkokankaalla oleva kuva vaihtuisi yllättäen toisen PC:n lähettämäksi kuvaksi. Jos haluat käynnistää sen, merkitse rasti ruutuun. HUOM! Jos Moni-PC-tila on valittu, Esittäjätilan asetukset eivät ole käytössä. Kun vaihdat Moni-PC-tilasta Yhden PC:n tilaan, Esittäjätilan asetukset PC:ssä ovat käytössä. Esittäjätila on asetettu käyttöarvoksi tehtaalla tehdyissä oletusasetuksissa.

5) Display User Name (Näytä käyttäjätunnus)

Käyttäjätunnus, jossa on korkeintaan 20 kirjainta, voidaan syöttää käyttämällä alfanumeerisia merkkejä. Käyttäjätunnus voidaan näyttää projektorin ruudulla, joten voit löytää, minkä kuvaa näytetään ruudussa tällä hetkellä. Jos ruutua ei ole rastittu, tietoa ei lähetetä projektorille.

Kuva. 4.e Valintavalikko (Projektorimalliryhmä: A)

Kuva. 4.f Valintavalikko (Projektorimalliryhmä: B)

6) Display LiveViewer (Näytä LiveViewer)

Jos haluat näyttää LiveViewer-sovellusikkunan projektorin ruudussa, lisää valintamerkki valintaruutuun. HUOM! Kun LiveViewer:ia käytetään Window

8:ssa, "Display LiveViewer":n asetus on aina päälle-tilassa.

4.5.1 Yleistä profiilitiedoista

Verkkoasetukset projektorin ja PC:n liitäntään voidaan tallentaa profiilitietoina. Sen jälkeen kun tiedot on tallennettu, sinun tarvitsee vain valita haluamasi tiedot ja verkkoliitäntä toteutetaan. Tämä on suositeltavaa, silloin kun samaa verkkoliitäntää käytetään usein.

4.5.2 Profiilitietojen laatiminen

✓ Valitse profiili “Profile (Profiili)” ja klikkaa [Add] LiveViewer- liitäntätapavalikossa. ✓ "Create new profile" (Luo uusi profiili) ilmestyy näyttöön. Jos olet jo luonut 20 profiilitietoa, et voi enää laatia uutta ilman että poistat osan tallennetuista tiedoista. Anna kaikki verkkoliitäntään tarvittavat tiedot. Jos haluat poistaa antamasi tiedot, napsauta [Clear]. ✓ Napsauta [OK], sen jälkeen kun kaikki tiedot on asetettu. Jos et halua tallentaa, napsauta [Cancel]. ✓ Uudet profilitiedot näytetään Profile list (Profililistassa), jos klikkaat [OK]. HUOM! Kun luot uuden profilin, on erittäin suositeltavaa, että tarkastat, toimiiko uusi profili oikein valitsemalla tiedot profili-liitännässä. Jos vaihdat verkkoadapteria tietokoneellasi, luo adapterille uudet profiilitiedot. Korkeintaan 20 profiilia voidaan rekisteröidä. Jos 20 profiilia on jo olemassa, valintaruutuun ei voida lisätä valintamerkkiä. LiveViewer antaa Profile name (Profiilinimen) automaattisesti, jos olet rekisteröinyt profiilitiedot Oma liitäntääni Yhteyslistasta. Nimi näytetään Profiililistassa.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)35

4.5.3 Profiilitietojen muokkaaminen

✓ Valitse “Profile (Profiili)” ja valitse yksi listatuista profiileista LiveViewer–liitäntätapavalikosta. ✓ Napsauta [Edit]. ✓ "Edit profile" (Muokkaa profiili) ilmestyy näyttöön. ✓ Muokkaa tiedot, jotka vaativat tarkistamista. Jos haluat poistaa kaikki ikkunassa olevat tiedot, napsauta [Clear]. ✓ Napsauta [OK], sen jälkeen kun muokkaus on valmis. Jos et halua tallentaa, napsauta [Cancel]. ✓ Muokatut profilitiedot tallennetaan ja näytetään Profile list (Profiililistassa) uusien Date created (Päiväys luotu)-tietojen kanssa, jos klikkaat [OK]. HUOM! Kun luot uuden profilin, on erittäin suositeltavaa, että tarkastat, toimiiko uusi profili oikein valitsemalla tiedot profili-liitännässä.

4.5.4 Oman liitännän tallentaminen

Yksi profiili voidaan rekisteröidä ‘My Connection (Oma liitännäksi)’, jota käytetään usein. Kun rekisteröinti on kerran tehty, sinun tarvitsee valita vain Oma liitäntä yhdistääksesi verkkoon. ✓ Napsauta [My Connection] ([Oma liitäntä]). ✓ Sitten "Add My Connection" (Lisää Oma liitäntä) -näyttö tulee näkyviin. Sen hetkiset valitut Oma liitäntä -profiilitiedot näkyvät listalla tarkistusmerkillä merkittyinä. ✓ Valitse yksi ikkunassa listattu profili ja lisää valintamerkki valintaruutuun. ✓ Napsauta [OK], sen jälkeen ikkuna sulkeutuu. Jos et halua valita uutta, napsauta [Cancel]. Voit rekisteröidä Oma liitännäksi Yhteyslistasta, joka näkyy verkkoyhteyden luomisen jälkeen. Saat lisätietoja kohdasta “3.2.5.2 Yhteyslista”. ( 22). HUOM! Listalla näkyvät aina kaikki profiilitiedot riippumatta siitä, mikä verkkoadapteri valitaan. Voit rekisteröidä profiilin, joka ei ole tällä hetkellä valitulle verkkosovittimelle Oma liitäntä.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)36 Lisäys A Viestit Seuraava viesti-ikkuna näkyy, jos on esiintynyt ongelma, tai jos sinulle esitetään tietoja. Luo ja toimi viestien mukaan, kun ne tulevat esiin. Viesti 1: A network connection was not established. Tämä viesti näytetään siinä tapauksessa, että projektoria ei ole yhdistetty LAN-johdolla tietokoneeseesi, kun langallinen LAN on valittu. Varmista, että projektori on liitettynä tietokoneeseen LAN- kaapelilla. Klikkaa [OK] palataksesi edelliseen näyttöön.

Viesti 2: The number of computer connection exceeds the limit (max. 50). Projektori on jo saavuttanut verkkoyhteyksien maksimimäärän. Klikkaa [OK] ja LiveViewer-päävalikko näytetään. Yritä uudelleen yhden (tai useamman) yhdistetyn tietokoneen irrottamisen jälkeen.

esti verkon konfiguraatiomuutokset, koska et ole ehkä kirjautunut Windows

.-käyttöjärjestelmään Järjestelmän valvojan oikeudella. Klikkaa [OK] palataksesi edelliseen näyttöön. Kysy neuvoa verkon valvojalta kirjautuaksesi sisään Järjestelmän valvojan oikeudella. Kun olet kirjautunut ulos Windows

käyttöjärjestelmästä, kirjaudu sisään uudelleen Valvojan oikeudella ja palaa kohtaan “3.2 Verkkoon liittäminen”. ( 9)

Viesti 4: Are you sure you want to connect the selected projector? Tämä viesti saattaa esiintyä, kun valitsemasi langaton sovitin on jo käytössä toisessa verkkoliitännässä. Kun haluat suorittaa liitännän, napsauta [Yes]. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) Klikkaa [NO] palataksesi edelliseen näyttöön.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)37 Viesti 5: Incorrect Passcode. Annettu pääsykoodi on väärä. Klikkaamalla [OK] palaa “Enter pass code(Anna pääsykoodi)”- näyttöön. Tarkista pääsykoodi projektorin näytössä ja anna koodi uudelleen. ( 13)

Viesti 6: Do you want to apply suggested network settings as follows? Tämä ikkuna näytetään, kun sinun tarvitsee muuttaa verkon konfiguraatiota tietokoneessasi yhdistääksesi projektorin. Vahvista verkon valvojaltasi, onko ikkunassa oleva Verkkokonfiguraatio OK. Sitten klikkaa [Yes]. Jos et halua käyttää ikkunassa olevaa verkon konfiguraatiota, klikkaa [No]. Jos haluat lisätä verkon konfiguraation manuaalisesti, klikkaa [Change]. Uusi ikkuna näytetään verkon konfiguraation lisäämiseksi, kuten oikealla puolella on näytetty. Syötä tietokoneesi IP-osoite ja apuverkon maski. Sitten klikkaa [OK]. HUOM! If you checked “Not displaying confirmation dialog for adding Network settings” option, this dialog will not show up the next time. If you would like to change the setting, click option button on the LiveViewer main menu and uncheck “Not displaying confirmation dialog for adding Network settings” option.

Viesti 7: An IP Address overlaps with the IP Address of the projector you are trying to connect to. Tämä viesti ilmestyy, kun tietokoneesi IP-osoite on sama kuin projektorin. Koska tarvitaan erilliset IP-osoitteet, klikkaa [OK] ja syötä oikea IP-osoite.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)38 Viesti 8: Incorrect IP Address. Tämä viesti ilmestyy, kun väärä IP-osoite on asetettu tietokoneeseesi. Klikkaa [OK] ja syötä oikea IP-osoite.

Viesti 9: A Network Configuration Conflict exists. Tämä viesti tulee näkyviin, kun verkkoliitännän muoto, jonka olet asettanut tietokoneeseen, ei sovi projektorin muodon kanssa. Vahvista projektorin ja tietokoneen verkon konfiguraatioasetukset. Klikkaa [OK], ja sen jälkeen LiveViewer-päävalikko näytetään, vaikka verkkoliitäntää ei ole luotu. Klikkaa liitäntäpainiketta LiveViewer-päävalikossa palataksesi “3.2.2 Valitse liitäntätapa”. ( 9)

Viesti 10: There is a projector already connected with your computer. Tämä viesti tulee näkyviin, kun projektori on jo yhdistetty tietokoneeseesi. Klikkaa [Yes], jos haluat katkaista tämän hetkisen yhteyden. Uusia yhteyksiä luodaan. Klikkaa [No], jos säilytät nykyisen yhteyden uuden yhteyden luomisen yhteydessä. (Moniprojektori-tila) Klikkaa [Cancel], jos uutta yhteyttä ei voida luoda ja säilyttää nykyistä yhteyttä.

HUOM! Yhteensä 12 projektoria voidaan yhdistää samaan aikaan. Kun useita projektoreita on yhdistetty, Moniprojektori-tila valitaan automaattisesti. ( 25) “No” ei voida klikata, kun 12 projektoria on jo yhdistetty.

Viesti 11: In order to connect to the selected projector, you need to disconnect from the current projector. Tämä viesti tulee näkyviin, kun yhdistettyjen projektoreiden määrä ylittää maksimimäärän. Klikkaa [Yes], jos haluat katkaista tämän hetkisen yhteyden. Uusia yhteyksiä luodaan. Klikkaa [No], jos uutta yhteyttä ei voida luoda ja säilyttää nykyistä yhteyttä.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)39 Viesti 12: This projector is currently in use (Presenting) by another user. Projektori, johon haluat lähettää kuvia on varattu toisen tietokoneen käyttöön Esittäjätilassa. Napsauta [OK], sen jälkeen “LiveViewer” -päävalikko tulee näkyviin valmiustilassa. Yritä lähettää kuvia uudelleen sen jälkeen, kun Esittäjätila on valittu pois päältä.

Viesti 13: A Slideshow is currently running on the projector that you are trying to display to. (PC- Less Presentation Mode). Projektori, johon haluat lähettää kuvia on Diaesitys-tilassa valinnalla ESITYS ILMAN PC:TÄ. Klikkaa [Yes], sen jälkeen projektori pysäyttää Diaesityksen aja vaihtaa tuloportiksi MIU tai LAN. Tietokoneesi aloittaa kuvansiirron. Napsauta [No], silloin projektori pysyy Diaesitys -tilassa, ja “LiveViewer” -päävalikko ilmestyy odotustilassa tietokoneen näyttöön.

Viesti 14: Are you sure you want to change the input channel of the Projector to 'LAN'? Projektoriin ei ole asetettu LAN tulosignaaliksi. Klikkaa [Yes], ja projektoriin vaihdetaan LAN. Klikkaa [No], silloin projektori säilyy sellaisena kuin se on, ja LiveViewer-päävalikko näytetään valmiustilassa tietokoneellasi.

Viesti 15: Are you sure that you want to turn on the network adapter? Näyttö näytetään siinä tapauksessa, jos valittu verkkosovitin on väärä. Klikkaamalla [Yes] kytke se päälle. Jatka kohtaan “3.2.5 Liitäntä ja lähettäminen”. ( 22) Klikkaamalla [No] älä kytke sitä päälle. Näyttö palautuu edelliseen toisen verkkosovittimen valitsemista varten.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)40 Viesti 16: It cannot be connected because improper native resolution panel projector is selected. Tämä viesti näytetään, kun projektorit, joissa on erilaiset natiivipaneeliresoluutiot, yritetään yhdistää samaan tietokoneeseen. Klikkaa [OK], sen jälkeen näytetään LiveViewer-päävalikko, vaikka valittujen projektoreiden verkkoliitäntöjä ei ole luotu. Klikkaa liitäntäpainiketta LiveViewer-päävalikossa palataksesi “3.2.2 Valitse liitäntätapa”. ( 9)

Viesti 17: Since moderator control mode of connected projector (IP address: ***.***.***.***) becomes effective, Multi Projector mode is canceled. Tämä viesti tulee näkyviin, kun Moniprojektori-tila peruutetaan, koska toinen tietokone ottaa käyttöön Moderaattorin hallinta-tilan. Klikkaa [OK] ja LiveViewer-päävalikko näytetään.

Viesti 18: You can not operate while moderator control mode is activated. Tätä projektoria hallitsee toinen tietokone Moderaattorin hallinta- tilassa. Klikkaa [OK] ja LiveViewer-päävalikko näytetään.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)41 B Vianetsintä Ongelma Todennäköinen syy Tarkistettavat asiat Viitesivun numero Ei kuvaa Projektoria ei ole käynnistetty. Palaako projektorin lamppu?

Projektorin sisääntulolähdettä ei ole käännetty kohteeseen LAN. Onko projektori käännetty kohteeseen LAN?

Connection to the Network Projektoria, jonka haluat kytkeä, ei löydy käytössä olevien projektorien listalta. PC:n ja/tai projektorin verkkoasetuksia ei ole konfiguroitu oikein. Tarkista tietokoneen ja projektin verkkomääritykset. Jos vaihdat projektorin asetuksia, kytke projektorin verkkovirta pois ja kytke se sitten takaisin uudelleen. Jos pelkästään asetat projektorin VALMIUS-virtatilaan ja sen jälkeen kytket se päälle uudelleen, uudet asetukset eivät mahdollisesti toteudu.

palomuuriohjelmisto on asennettu tietokoneelle. Katso ohjekirjasta tietoja palomuuriohjelmistosta ja toimi jollain seuraavista tavoista: - Jätä “LiveViewer” pois estokohteiden luettelosta - Poista palomuuri käytöstä käyttäessäsi “LiveViewer”- ohjelmistoa

Kommunikointi ei onnistu. PC:n ja/tai projektorin verkkoasetuksia ei ole konfiguroitu oikein. Tarkista tietokoneen ja projektin verkkomääritykset.

Projektorin sisääntulolähdettä ei ole käännetty kohteeseen LAN. Onko projektori käännetty kohteeseen LAN?

Pääsypistettä käytetään ja tietokone kytketään pääsypisteeseen langattoman LANin kautta. Käytä verkkotoimintoja, jotka ovat saattaneet tulla tietokoneesi tai langattoman LAN-sovittimen mukana luodaksesi langattoman verkkoyhteyden. Lisätietoja varten katso tietokoneen tai sovittimen ohjekirjaa.

Network Presentation Projektorin kuva on melko hidas verrattuna PC:n kuvaan. Moni-PC-tilan tai Moniprojektori-tilan käyttö. Käytä Yhden PC:n tilaa.

Projektori ei pysty tuottamaan dynaamisia kuvia, kuten PowerPoint

animaatiot, täydellä nopeudella. Vaihtamalla ‘Transmission speed (Siirtonopeus)’ ensisijaiseksi valintavalikossa saattaa auttaa parantamaan nopeutta.

Kuvien siirtoon käytettävä pakkausnopeus on liian alhainen. LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)42 Ongelma Todennäköinen syy Tarkistettavat asiat Viitesivun numero Network Presentation (continued) Ei kuvaa Valokuvagalleria- diaesityksen käyttö Windows Vista

käyttöjärjestelmässä. LiveViewer-ohjelmisto ei voi lähettää tietokoneen näyttötietoja, kun käytössä on Windows Vista

Valokuvagalleria diaesitys. Sulje Valokuvagalleri- diaesitys ennen LiveViewer–ohjelmiston käyttöä.

LiveViewer ei voi lähettää tietokoneen näyttötietoja, kun käytössä on Windows

7 Photo Viewer-diaesitys. Sulje Photo Viewer–diaesitys ennen LiveViewer- ohjelmiston käyttöä.

Huono tiedonvälitys tietokoneen ja projektorin välillä. Klikkaa siiron pysäytyspainiketta LiveViewer-päävalikosta katkaistaksesi tietokoneen ja projektorin. Seuraavaksi klikkaa siirron käynnistyspainiketta päävalikossa yhdistääksesi tietokoneen ja projektorin uudelleen. Jos projektori ei edelleen näytä mitään kuvaa (musta näyttö), poistu LiveViewer-ohjelmistosta ja yritä uudelleen.

Ei voi näyttää elokuvia oikein. Joissakin PC:n videokortin ja sovellusohjelmiston yhdistelmissä on mahdollista, että todellista kuvaa - etenkin mediasoittimella näytettäviä elokuvia - ei voida siirtää projektoriin “LiveViewer”:n avulla. Jos sovelluksessasi on videon kiihdytystason säätötoiminto, yritä säätää sitä. Lisätietoja varten katso sovelluksesi ohjekirjaa.

Kuvat sisältävät paljon kohinaa. Kuvien siirtoon käytettävä pakkausnopeus on liian korkea. Yritä asettaa ‘Image quality (Kuvan laatu)’ ensisijaiseksi LiveViewer- valintavalikossa. Nopeus saattaa pudota.

Ei läpinäkyvyys- eikä läpikuultavuustehosteita (Aero Glass). LiveViewer ei tue näitä Windows

ominaisuuksia. Vaihda muu tehoste kuin “Lasi”.

Ei voi valita Moderaattorin hallinta- tilaa. Moniprojektori-tilan käyttö. Pysäytä Moniprojektori-tila.

Toinen tietokone on jo asetettu Moderaattoriksi. Peruuta nykyinen Moderaattori ja valitse uusi Moderaattori.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)43 Ongelma Todennäköinen syy Tarkistettavat asiat Viitesivun numero Network Presentation (continued) Ei ääntä Ääni on pois päältä. Aseta “Audio (Ääni)” ‘On (Päälle)’ LiveViewer-valintavalikossa.

Moni-PC-tilan tai Moniprojektori-tilan käyttö. Käytä Yhden PC:n tilaa.

Ääntä ei tueta joissakin malleissa. Tarkasta projektorin mallin nimi ja projektorimalliryhmä. Äänen siirto on mahdollista vain Projektorimalliryhmälle: B.

Mykistä tai alhainen äänenvoimakkuus on valittu projektorissa. Valitse ääniasetukset projektorista.

Mykistä tai alhainen äänenvoimakkuus on valittu tietokoneessasi. Tarkasta tietokoneesi ääniasetukset.

Huono tiedonvälitys tietokoneen ja projektorin välillä. Ensin käännä ‘Off (Pois)’ “Audio (Ääni)” LiveViewer-valintavalikossa, sitten aseta se takaisin ‘On (Päälle)’. Jos projektori ei edelleen tuota mitään ääntä, käynnistä uudelleen LiveViewer.

Jos äänilähtöä ei voida saavuttaa, vaikka yllä olevat vastatoimet on tehty, asenna LiveViewer uudelleen.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)44 Ongelma Todennäköinen syy Tarkistettavat asiat Viitesivun numero Network Presentation (continued) Äänihäiriö Tietokone on yhdistetty tai se on katkaistu äärilaitteistosta HDMITM - johdolla niin, että tietokoneen äänikonfiguraatiota on muutettu, kun käytössä on LiveViewer. Käynnistä LiveViewer uudelleen.

Kun useita tietokoneita kommunikoi projektorin kanssa, alhainen kommunikaatiokaista tietokoneiden ja projektorin välillä tekee tiedonsiirtonopeuden alhaisemmaksi ja saattaa häiritä ääntä. Tarkasta verkkoliitäntäsi.

USB-laitteisto (USB- tallennuslaite, langaton USB-sovitin tai muu) yhdistetään projektorin USB TYPE A-porttiin.

Ääni saattaa häiriintyä, kunnes projektorin laiteohjelmisto tekee ohjaimen sulauttamisen, joka alkaa juuri laitteen sisään työntämisen jälkeen. Lisäksi ääni saattaa häiriintyä, kun langaton USB-sovitin hakee SSID:tä. The adapter searches SSID repeatedly until wireless communication is established. Odota jonkin aikaa. Ohjaimen upottamine kestää 30 sekuntiin saakka. Tarkasta seuraavat kohdat projektorin VERKKO – LANGATON KOKOONPANO -valikosta, myös silloin, kun olet työntänyt sisään langattoman USB-sovittimen. Katso lisätietoja projektorin Käyttäjän ohjekirjasta LANGATON KOKOONPANO-valikosta. LANGATON KOKOONPANO- vahvistuskohdat - MODE - ENCRYPTION - SSID Katkaise langaton USB-sovitin, kun liitäntäpiste tai yhdistetty tietokone ei toimi tai kun langaton LAN ei ole käytössä. Vaikka ongelmaa ei ole ratkaistu, yhdistä LiveViewer uudelleen.

LiveViewer Application User Manual 020-000543-0 Rev. 1 (0-201)45 Ongelma Todennäköinen syy Tarkistettavat asiat Viitesivun numero Network Presentation (continued) Kohinaa tulee projektorin kaiuttimista, vaikka tietokone ei lähetä ääntä. Mykistä-toiminto on käytössä äänentoistoohjelmistossa kuten Windows

Media Playerissa. Kun tietokone ei lähetä ääntä, LiveViewer –”Audio (Äänen)” asettaminen‘Off (Pois)’ päältä vähentää hälyä.

USB-laitteisto (USB- tallennuslaite, langaton USB-sovitin tai muu) yhdistetään projektorin USB TYPE A-porttiin. Projektorin Iiris-toiminto aktivoidaan. Kun tietokone ei lähetä ääntä, LiveViewer –”Audio (Äänen)” asettaminen‘Off (Pois)’ päältä vähentää hälyä.

Kun aktiivista iiristä ei käytetä, aseta “AKT. IIRIS” “POIS” päältä käyttämällä projektorin valikkoa. Katso projektorin Käyttäjän ohjekirjasta lisätietoja toiminnosta “AKT. IIRIS”.

Muut - LiveViewer-näytöissä näkyvät tiedot ovat vääriä. - Projektori ei vastaa. - Kuva näytössä on pysähtynyt. Kommunikointi projektorin ja PC:n välillä ei toimi kunnolla.

Projektorin verkkotoiminnot eivät toimi hyvin. Klikkaa siiron pysäytyspainiketta LiveViewer-päävalikosta katkaistaksesi tietokoneen ja projektorin. Seuraavaksi klikkaa siirron käynnistyspainiketta päävalikossa yhdistääksesi tietokoneen ja projektorin uudelleen. Vaikka ongelmaa ei ole ratkaistu, yhdistä LiveViewer uudelleen.
