KÄYTTÖOHJE PerfectPower PP2002 WAECO
FI 168 Verkkoetusijaiskytkennällä
varustettu vaihtomuunnin
Asennus- ja käyttöohje
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje hyvin. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.
Sisällysluettelo
1 Symbolien selitys 169
2 Yleisiä turvallisuusohjeita....169
3 Toimituskokonaisuus 171
4 Lisävarusteet 171
5 Tämän käyttöohjeen kohderyhmä 171
6 Määräysten mukainen käyttö 172
7 Tekninen kuvaus 172
8 Vaihtosuuntaajan kiinnitys ja liitäntä 174
9 Vaihtosuuntaajan käyttäminen.... 179
10 Vaihtosuuntaajan hoito ja puhdistus 181
11 Vianetsintä 181
12 Tuotevastuu 182
13 Hävittäminen 182
14 Tekniset tiedot 183
1 Symbolien selitys

VAROITUS!
Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaa-ran tai vakavan loukkaantumisen.

HUOMAUTUS!
Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE
Tuotteen käyttöä koskevia lisätietoja.
▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.
√Tämä symboli kuvailee menettelyn tuloksen.
kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".
2 Yleisiä turvallisuusohjeita
Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:
● asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen
2.1 Yleinen turvallisuus

VAROITUS!
- Käytä laitetta ainoastaan sen käyttötarkoitukseen.
-
Laitetta saa huoltaa ja korjata vain ammattimies, joka tuntee töihin liittyvät vaarat sekä vastaavat määräykset.
-
Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita.
- Sähkölaitteet eivät ole leluja! Säilytä ja käytä laitetta lasten ulottumattomissa.
2.2 Turvallisuus laitteen asentamisen yhteydessä

VAROITUS!
- Laitteen saa asentaa ainoastaan vastaavasti koulutettu ammat- tilainen, joka tuntee käytettävät direktiivit ja turvallisuusmäärä- ykset.
- Sähkölaitteiden asentaminen väärin voi aiheuttaa veneisiin korroosiovaurioita. Anna laitteen asentaminen asiantuntevan (vene-)sähkömiehen tehtäväksi.
2.3 Laitteen käyttöturvallisuus

VAROITUS!
Noudata seuraavia perustavia turvatoimenpiteitä käyttäessäsi sähköllä toimivia laitteita. Tämä suojelee sinua:
- sähköiskulta
- palovaaralta
- loukkaantumiselta
- Käytä laitetta vain, kun laitteen kotelossa ja johtimissa ei ole vaurioita.
- Huolehdi siitä, että laitteen ilmantulo- ja -poistoaukkoja ei peitetä.
- Huolehdi hyvästä tuuletuksesta. Vaihtosuuntaaja synnyttää lämpöä, joka täytyy johtaa pois.
- Katkaise virransyöttö aina laitetta koskevien töiden ajaksi.
3 Toimituskokonaisuus
| Määrä Nimitys |
| 1 Vaihtosuuntaaja |
| 1 230-V-liitäntäjohto |
| 4 Asennuspidikkeet |
| 1 Asennuspelti |
| 2 Kaapelikengät |
| 1 Käyttöohje |
4 Lisävarusteet
Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):
Nimitys Tuotenro
Kaukosäädin MCR-9
Jos sinulla on kysyttävää lisävarusteista, käänny huoltoliikkeesi puoleen.
5 Tämän käyttöohjeen kohderyhmä
"Vaihtosuuntaajan liittäminen" sivulla 176 on tarkoitettu ainoastaan ammattilaisille, joille VDE-direktiivit ovat tuttuja.
Kaikki muut kappaleet on tarkoitettu laitteen käyttäjälle.
6 Määräysten mukainen käyttö

VAROITUS!
Vaihtosuuntaajaa ei saa käyttää ajoneuvoissa, joiden akun plus-napa on yhdistetty runkoon.
Vaihtosuuntaajia PP1002, PP1004, PP2002 ja PP2004 käytetään jännitteen syöttämiseen 230-V-laitteille 12-V-tai 24-V-jännitteensyötöstä:
● 12 V: PP1002 ja PP2002
● 24 V: PP1004 ja PP2004
Vaihtosuuntaajat sopivat käytettäviksi asuntoautoissa, hyötyajoneuvoissa sekä moottori- ja purjeveneissä.
7 Tekninen kuvaus
Vaihtosuuntaajat PP1000 ja PP2000 muodostuvat kahdesta toimintoyksiköstä:
- Vaihtosuuntaajakytkentä: synnyttää 230-V-vaihtojännitteen akkujännitteestä, joka on
- 12 V: PP1002 ja PP2002
- 24 V: PP1004 ja PP2004
- Ensisijaisverkkokytkentä: suorittaa automaattisesti vaihtokytkennän ulkoisen 230-V:n verkkojännitteen (esim. leirintäalueella) ja akun luoman 230-V:n jännitteen välillä.
Ulkoinen verkkojännite on ensisijainen: Vain kun ulkoista jännitettä ei enää ole saatavilla, irrotetaan lähtöpistorasia ulkoisesta jännitepiiristä ja liitetään vaihtosuuntaajan jännitepiiriin. Siten on varmistettu, että lähtöpistorasiassa on aina saatavilla 230-V-jännite.
Invertterikäytöstä virransyöttöön kiinteästä verkosta:
Vaihtokytkentä invertterikäytöstä, jossa 230 Voltin vaihto-jännite luodaan akkujännitteestä, kiinteästä verkosta tapahtuvaan virransyöttöön tapahtuu viivästetysti.
Kun pistoke työnnetään ulkoiseen pistorasiaan (leirintäalue, satama), invertteri kytketään pois päältä n. 4 sekunnin viiveajan jälkeen.
2 sekuntia tämän jälkeen kiinteän verkon virta kytketään käyttöön. Näin liitetyille laitteille annetaan aikaa kytkeytyä siististi pois päältä.
Kiinteän verkon virransyötöstä invertterikäyttöön:
Vaihtokytkentä kiinteän verkon virransyötöstä invertterikäyttöön tapahtuu niin ikään viivästetysti.
Jos kiinteän verkon virransyöttö katkeaa, invertteri kytkeytyy 2 sekunnin kuluttua päälle.

HUOMAUTUS!
Liitettyjen laitteiden tulisi olla vaihtokytkennän aikana pois päältä. Koska ne eivät saa 2 sekuntiin jännitettä, ne täytyy mahdollisesti kytkeä uudelleen päälle.
Vaihtosuuntaaja on varustettu termisellä ja sähköisellä ylikuormitussuojalla sekä ali- ja ylijännitesuojalla. Vaihtosuuntaaja kytkeytyy pois:
- kun vaihtosuuntaajan sisäinen lämpötila on liian korkea
- kun kuormitus ylittää tehoarvot, jotka on mainittu teknisissä tiedoissa
- kun tulojännite on liian matala tai liian korkea
Vaihtosuuntaajaan voidaan liittää yksi sähkölaite tai jakorasiajärjestelmä, jonka avulla voidaan toteuttaa 230-V-ajoneuvosähköverkko.
Laitteessa on toimitushetkellä galvaaninen erottelu. Useampien sähkölaitteiden turvallisen käytön vuoksi on välttämätöntä, että jakorasiapiiriin asennetaan suojakytkin (FI-kytkin) ja että vaihtosuuntaajan maadoitusliitos asetetaan käyttöön.

OHJE
Huomaa moottorikäyttöisiä sähkölaitteita liittäessäsi (esim. porakone, jääkaappi jne.), että nämä tarvitsevat käynnistyäkseen usein suuremman tehon kuin mitä tyyppikilvessä ilmoitetaan.
Vaihtosuuntaaja voidaan kytkeä päälle manuaalisesti tai kaukosäätimen avulla.
Jäähdytys tapahtuu kuormitusta vastaavasti ohjautuvan tuulettimen avulla.
7.1 Käyttölaitteet

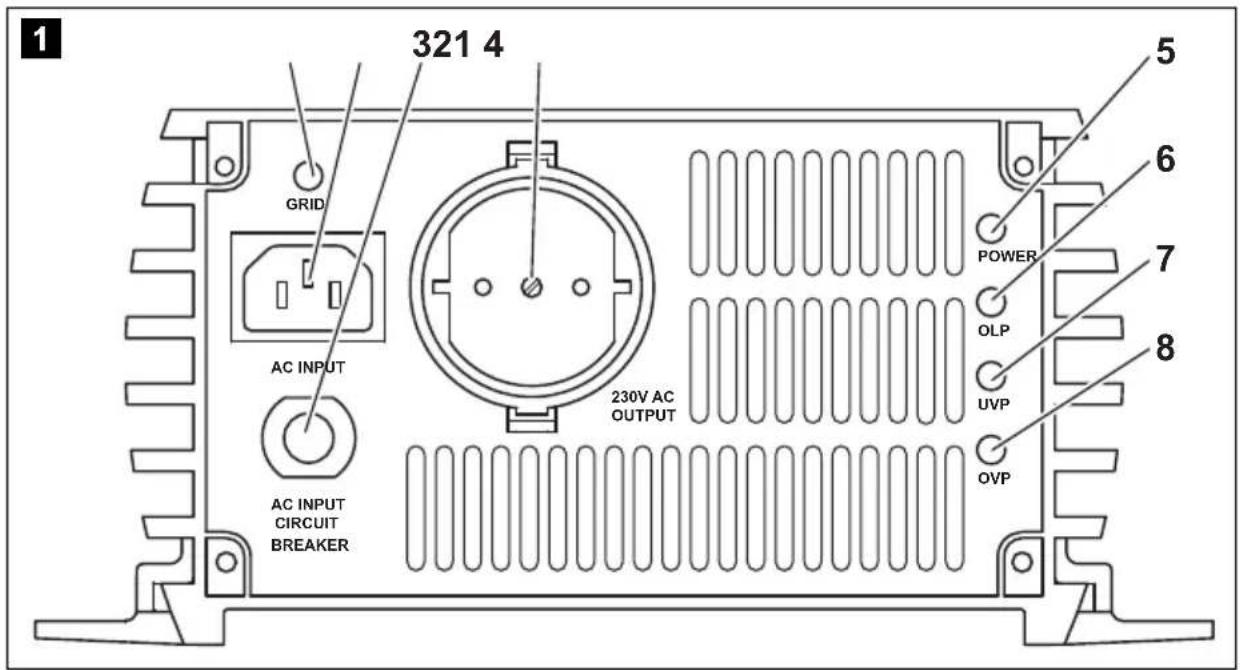

Etupuoli (kuva 1, sivulla 3):
Nro Kuvaus
| 1 | Grid: Tämä LED palaa, kun vaihtosuuntaaja saa ulkoista 230-V-verkkojännitettä; ensisijaisuuskytkentä on aktivoitu. |
| 2 | Ulkoisen 230-V-jännitteensyötön liitäntä |
| 3 | Circuit Breaker: Sulake |
| 4 | 230-V AC -lähtö |
| 5 | POWER: Tämä LED palaa, kun vaihtosuuntaaja on kytkettynä päälle. |
| 6 | OLP: Tämä LED palaa, jos liitetyt sähkölaitteet ottavat liikaa virtaa. |
| 7 | UVP: Tämä LED palaa, kun akun lataustila on liian heikko. |
| 8 | OVP: Tämä LED palaa, jos tulojännite on liian korkea. |

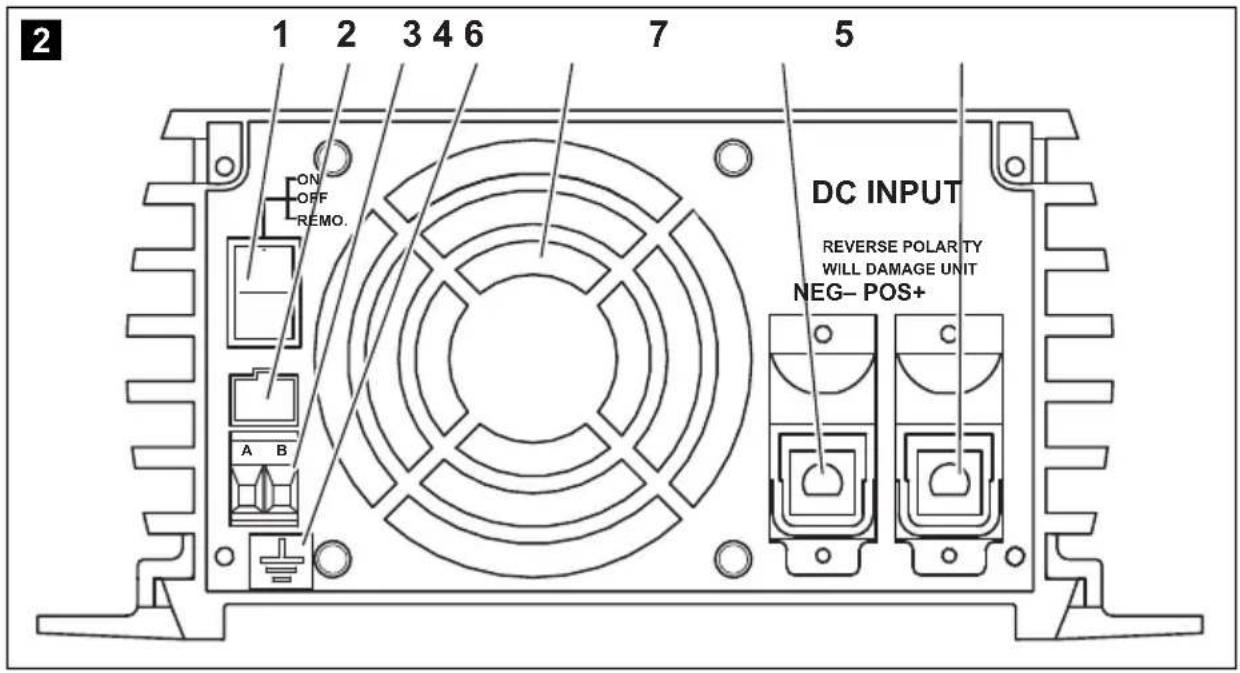

Takapuolelta (kuva 2, sivulla 3):
Nro Kuvaus
| 1 Pääkytkin |
| 2 MCR-9-kaukosäätimen liitäntä |
| 3 Liitäntä ulkoiselle kytkinkontaktille |
| 4 Maadoitusliitäntä |
| 5 Tuuletin |
| 6 Miinus-liitin |
| 7 Plus-liitin |
8 Vaihtosuuntaajan kiinnitys ja liitäntä
8.1 Vaihtosuuntaajan kiinnitys
Voit kiinnittää vaihtosuuntaajan oheisilla pidikkeillä.
Huomioi asennuksessa seuraavat turvallisuusohjeet:

VAROITUS!
- Ota huomioon tukeva alusta! Laite täytyy sijoittaa vakaasti ja kiinnittää niin, että
- se ei voi kaatua tai pudota
- liikkuminen ajon aikana ei ole mahdollista
- Varmista laite siten, että lapset eivät voi päästä siihen käsiksi. Voi syntyä vaaroja, joita lapset eivät havaitse!
Noudata asennuspaikkaa valitessasi seuraavia ohjeita:
- Laitetta ei saa käyttää
– kosteassa tai märässä ympäristössä
– pölyisessä ympäristössä
– leimahtavien materiaalien lähettyvillä
– räjähdysvaarallisissa tiloissa - Älä aseta laitetta alttiiksi millekään lämpölähteelle (auringonpaiste, lämmitys jne.). Vältä näin laitteen lisälämpenemistä.
- Huomio johtojen pituudet ja valitse asennuspaikka syöttöakun läheltä.
- Valitse hyvin tuulettuva asennuspaikka.
Asennettaessa laite pieneen suljettuun tilaan, tässä pitää olla ilmanvaihtoaukot tulo- ja poistoilmalle. - Huolehdi siitä, että vaihtosuuntaajan etupuolilla oleva ilmanotto pysyy vapaana.
- Valitse asennuspinta, joka on tasainen ja kestävä.
Kiinnitä vaihtosuuntaaja seuraavalla tavalla (kuva 5, sivulla 4):

HUOMAUTUS!
Ennen kuin teet mitään reikiä, varmista, että poraaminen, sahaaminen tai viilaaminen ei vahingoita sähköjohtoja tai ajoneuvon muita osia.
▶Napsauta aina kaksi pidikettä vasemmalle ja oikealle alakiskoon. Voit siirtää pidikkeitä sen jälkeen haluamallasi tavalla.
▶ Ruuvaa vaihtosuuntaaja kiinni ruuvaamalla aina yksi ruuvi porausten läpi pidikkeisiin.
8.2 Vaihtosuuntaajan liittäminen

VAROITUS!
Vaihtosuuntaajan saavat liittää yksinomaan vastaavan koulutuk- sen omaavat ammattiliikkeet.
Seuraavat tiedot on suunnattu ammattilaisille, jotka tuntevat sovellettavat direktiivit ja turvajärjestelyt.
Huomaa seuraavat sähköliitäntää koskevat ohjeet:

HUOMAUTUS! Oikosulkuvaara
- Irrota aina ajoneuvoa koskevissa töissä syöttöakun maaliitäntä.
- Irrota ulkoinen 230-V:n syöttö asuntoautosta.
- Käytä putkitusta tai läpivientikappaleita, jos johtimet täytyy vie-dä peltiseinien tai muiden teräväreunaisten seinien läpi.
- Älä aseta johtimia liian löysälle, tai teräville taitteille sähköä johtavien materiaalien (metalli) päälle.
- Kiinnitä johtimet hyvin.
- Älä kisko johtimista.
- Älä vedä 230-V:n verkkojohtoa ja 12/24-V:n tasavirtajohdinta samaan johdinkanavaan (putkitus).
- Vedä johtimet siten, että niihin ei voi kompastua ja että johdon vaurioitumisen mahdollisuus on pois suljettu.

VAROITUS! Sähköiskusta johtuva hengenvaara!
Jos haluat liittää vaihtosuuntaajaan enemmän kuin yhden sähkö- laitteen ja kokoat siihen pistorasiaverkon, tulee vaihtosuuntaajaan asentaa suojakytkin (FI-kytkin) ja maadoitusliitos, katso "Useampi- en sähkölaitteiden liittäminen" sivulla 178.
Vaihtosuuntaajan maadoitus
▶ Yhdistä vaihtosuuntaajan maadoitusliitäntä (kuva 2 4, sivulla 3) ajoneuvon maahan.
Vaihtosuuntaajan liittäminen akkuun

OHJE
Huomaa, että kun akku irrotetaan, kaikki liitettyjen laitteiden sähköisiin muisteihin tallennetut tiedot häviävät.

HUOMAUTUS!
Noudata oikeaa napaisuutta. Laite voi vaurioitua, jos plus- ja miinus-liitännät sekoitetaan keskenään.
▶Yhdistä punaisen akkuliitäntäjohdon liitin vaihtosuuntaajan plusliittimeen (kuva 2 7, sivulla 3).
Yhdistä mustan akkuliitäntäjohdon liitin vaihtosuuntaajan miinusliittimeen (kuva 2 6, sivulla 3).
▶Tarkasta liitäntöjen varma kontakti.
Joskus ruuvauksia tulee kiristää vielä myöhemmin.

OHJE
Sisäisten kondensaattorien latauksen takia liitettäessä voi ilmetä kipinöintiä.
▶ Yhdistä punainen akkuliitäntäjohto akun plus-napaan.
▶ Yhdistä musta akkuliitäntäjohto akun miinus-napaan.
Vaihtosuuntaajan liittäminen 230-V:n verkkoliitäntään
▶Työnnä 230-V-liitäntäjohto vaihtosuuntaajan 230-V-jännitteensyöttöliitäntään (kuva 1 2, sivulla 3).
▶Yhdistä 230-V-liitäntäjohto ajoneuvoon asennettuun 230-V-pistorasiaan.
Kaukosäätimen liittäminen vaihtosuuntaajaan
▶ Sammuta vaihtosuuntaaja tarvittaessa.
▶ Työnnä kaukosäätimen johdon pää liittimeen (kuva 2 2, sivulla 3).
▶ Aseta pääkytkin (kuva 2 1, sivulla 3) asentoon "Remote".
Ulkoisen kytkinkontaktin liittäminen vaihtosuuntaajaan
▶Sammuta vaihtosuuntaaja tarvittaessa.
▶ Liitä erillinen kytkinkontakti (jännitesyöttö vaihtosuuntaajasta) kytkentäkuvan mukaan (kuva 3, sivulla 3) Remote-porttiin (kuva 2 3, sivulla 3).
▶ Aseta pääkytkin (kuva 2 1, sivulla 3) asentoon "Remote".

OHJE
Jos haluat käyttää erillistä kytkinkontaktia omalla jännitesyötöllä, esim. virrasta, tulee sinun asettaa väliin sopiva rele.
8.3 Useampien sähkölaitteiden liittäminen

VAROITUS! Sähköiskusta johtuva hengenvaara!
Jos haluat liittää vaihtosuuntaajaan enemmän kuin yhden sähkö- laitteen ja kokoat siihen pistorasiaverkon, tulee vaihtosuuntaajaan asentaa suojakytkin (FI-kytkin) ja maadoitusliitos. Ainoastaan am- mattilainen, joka tuntee vastaavat VDE-direktiivit, saa liittää maadoitussillan.
Laitteessa on toimituskunnossa galvaaninen erotus. Useampien sähkölaitteiden turvallisen käytön vuoksi on pistorasiaverkkoon välttämätöntä asentaa suojakytkin (FI-kytkin), katso esimerkkikytkentäkaavio kuva 6, sivulla 5.
Esimerkki-kytkentäkaavion selitys:
| Kohta kuva 6, sivulla 5 | Selitys |
| 1 230-V | AC-jännitelähde |
| 2 Muut laitteet, esim. akkulaturi, jääkaappi | |
| 3 DC-jännitelähde (akku) | |
| 4 Vaihtosuuntaaja | |
| 5 Maadoitussilta asetettu(toimituskunto: ei asetettu, esitetty katkoviiivoin) | |
| 6 Suojakytkin (FI-kytkin) | |
| 7 Pistorasiaverkko sähkölaitteille | |
▶Asenna FI-kytkin pistorasiaverkoon.
Aseta maadoitussilta (kuva 4, sivulla 4)

VAROITUS! Sähköiskusta johtuva hengenvaara!
Ainoastaan ammattilainen, joka tuntee vastaavat VDE-direktiivit, saa liittää maadoitussillan.

OHJE
Toimituskunnossa maadoitussillan pistoke on aina asetettuna paikkaan "FG" (eristetty vaihtojännite).
▶ Ruuvaa ylemmät neljä kiinnitysruuvia (2) pois laitteen etupuolelta kuusiokoloavaimella.
▶Ota kansi (1) pois.

HUOMAUTUS!
Maadoitussilta muutetaan pistopaikkojen "FG" ja "N + FG" avulla. Älä muuta muita pistopaikkoja, koska muuten laite voi vaurioitua.
▶ Vedä pistoke (3) irti pistopaikasta "FG" (4).
▶ Työnnä pistoke (3) pistopaikkaan "N + FG" (5).
▶ Aseta laitteen kansi (1) takaisin paikalleen ja kiinnitä se ruuveilla (2).
9 Vaihtosuuntaajan käyttäminen

HUOMAUTUS!
Jos suojakytkintä ei ole: Kun vaihtosuuntaaja on liitettynä ulkoi-seen verkkojännitteeseen, 230-V-ulostulopistorasia on maadoitet-tu.
Kun käytössä ei ole ulkoista verkkojännitettä, vaihtosuuntaaja on yhteydessä ainoastaan akkuun (tasavirta). Tässä tapauksessa 230-V-ulostulopistorasia ei ole maadoitettu, vaan se on suojattu suojaeristyksen avulla.

HUOMAUTUS! Oikosulkuvaara!
Kytke päälle ensin vaihtosuuntaaja ja vasta sitten sähkölaite.
Noudata vaihtosuuntaajaa käyttäessäsi seuraavia ohjeita:
- Jos akkujännite putoaa käytön aikana hälytysarvon alle (kts. "alijännitehälytys" "Tekniset tiedot" sivulla 183), kuulet varoitusäänen ja LED "UVP" (kuva 1 7, sivulla 3) palaa.
- Jos akkujännite putoaa katkaisuarvon alle (kts. "alijännitekatkaisu" "Tekniset tiedot" sivulla 183), vaihtosuuntaaja kytkeytyy pois päältä.
- Jos vaihtosuuntaaja kuumenee liikaa, se kytkeytyy pois päältä ja LED "OLP" (kuva 1 6, sivulla 3) palaa.
Jäähdyttyään vaihtosuuntaaja kytkeytyy taas automaattisesti päälle.
- Kun vaihtosuuntaajaa käytetään pitkä aika suurella kuormalla, on suositeltavaa käynnistää moottori, jotta ajoneuvon akku latautuu uudelleen.
▶ Liitä sähkölaitteesi 230-V-lähtöön (kuva 1 4, sivulla 3).
Voit liittää myös jakorasiajärjestelmän.
9.1 Vaihtosuuntaajan käyttäminen ilman kaukosäädintä
▶ Aseta pääkytkin (kuva 2 1, sivulla 3) asentoon
- "ON" kytkeäksesi vaihtosuuntaajan päälle
- "OFF" kytkeäksesi vaihtosuuntaajan pois päältä
√LED "POWER" palaa, kun vaihtosuuntaaja on kytketty päälle.
9.2 Vaihtosuuntaajan käyttäminen kaukosäätimellä

OHJE
Noudata kaukosäätimen toimituskokonaisuuteen sisältyvää käyttöohjetta.
▶ Aseta pääkytkin asentoon (kuva 2 1, sivulla 3) "Remote".
▶Kytke vaihtosuuntaaja
- kaukosäätimen painikkeilla päälle tai pois tai
– ulkoinen kytkinkontakti päälle tai pois
√LED "POWER" palaa, kun vaihtosuuntaaja on kytketty päälle.
10 Vaihtosuuntaajan hoito ja puhdistus

HUOMAUTUS!
Puhdistukseen ei saa käyttää teräviä tai kovia välineitä eikä puhdistusaineita, koska tämä voi johtaa tuotteen vahingoittumiseen.
▶ Puhdista tuote toisinaan ulkopuolelta kostealla liinalla.
11 Vianetsintä
Vika Syy Poistaminen
Ei lähtöjännitettä Ei kontaktia akkuun Tarkasta kontakti ja johdot.
| Kytke tarv. virta päälle. | ||
| Terminen ylikuormitus Kytke sähkölaite pois päältä.Anna vaihtosuuntaajan jäähtyä ja huolehdi paremmasta ilmanvaihdosta.Alenna jatkuvaa kuormitusta, jos mahdollista. | ||
| Tulojännite liian korkea Tarkasta vaihtosuuntaajan tulojännite ja vertaa sitä vaihtosuuntaajan teknisiin tietoihin. | ||
| Sulake on palanut (vaihtosuuntaajassa tai ajoneuvossa) | Vaihda sulake saman spesifikaation sulakkeeseen. | |
| Laite rikki Vaihda laite. | ||
| Laite kytkeytyy jaksoittain päälle/pois | Jatkuva kuormitus on liian korkea | Vähennä kuormitusta. |
| Vaihtosuuntaaja kytkeytyy pois päältä, kun sähkölaite kytketään päälle | Päällekytkentävirta on liian korkea | Vertaa sähkölaitteen tehoa vaihtosuuntaajan maksimitehoon. |
| Liian matala lähtöjännite Akkujännite matalampi kuinkatkaisuarvo (kts."alijännitekatkaisu" "Teknisettiedot" sivulla 183) | Lataa akku (käynnistä moottori). | |

OHJE
Lähtöjännite voidaan mitata oikein vain True-RMS-mittalaitteella.
12 Tuotevastuu
Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.
Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:
- kopio ostolaskusta, jossa näkyy ostopäivä,
- valitusperuste tai vikakuvaus.
13 Hävittäminen
▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.
14 Tekniset tiedot

OHJE
Yli 40 °C:n ympäristölämpötiloissa (esim. moottori- tai lämmitystiloissa, suora auringonpaiste) teknisissä tiedoissa mainittu jatkuva teho alenee.
Seuraavat tekniset tiedot koskevat kaikkia vaihtosuuntaajia:
| WAECO PerfectPower | ||
| PP1002 PP2002 | PP1004 PP2004 | |
| Lähtöjännite: | 230 V | |
| Lähtötaajuus: 50 Hz ± 2 Hz | ||
| Lepovirrankulutus: < 1,5 A < 1,5 A | ||
| Hyötysuhde jatkuvalla kuormalla: >85 % | ||
| Tulojännitealue: | 11 - 15 V--- | 22 - 30 V--- |
| Verkkotulojännite: 230 V AC~ | ||
| Alijännitehälytys: 11 V 22 V | ||
| Alijännitekatkaisu: 10,5 V | 21 V | |
| Alijännite-uudelleenpällekytkentä: 12,2 V | 24,4 V | |
| Ylijännitekatkaisu: | 15,5 V | 30,5 V |
| Ylikuormakatkaisu: | 130 % | |
| Ylikuumenemiskatkaisu: | 80 °C | |
| Sulake ensisijaisuuskytkentä: | 10 A | |
| Ympäristön lämpötila- Varastointi:- Käyttö: | -30 °C - +70 °C0 °C - +40 °C | |
| Ilmankosteus- Varastointi:- Käyttö: | 20 % - 90 %10 % - 95 % | |
| Tarkastus/sertifikaatti: | ![]() | |
| PP1002 PP1004 | ||
| Tuotenro: PP1002 PP1004 | ||
| Jatkuva lähtöteho: 1000 W | ||
| Huippulähtöteho: 2000 W | ||
| DC-sulake: 30 A x 4 15 A x 4 | ||
| Mitat L x P x K: | 176 x 338 x 95 mm | |
| Paino: 3,5 kg | ||
| WAECO PerfectPower | ||
| PP2002 PP2004 | ||
| Tuotenro: PP2002 PP2004 | ||
| Jatkuva lähtöteho: 2000 W | ||
| Huippulähtöteho: 4000 W | ||
| DC-sulake: 30 A x 8 15 A x 8 | ||
| Mitat L x P x K: | 176 x 443 x 95 mm | |
| Paino: 5 kg | ||
