KÄYTTÖOHJE SC 30 DOMETIC

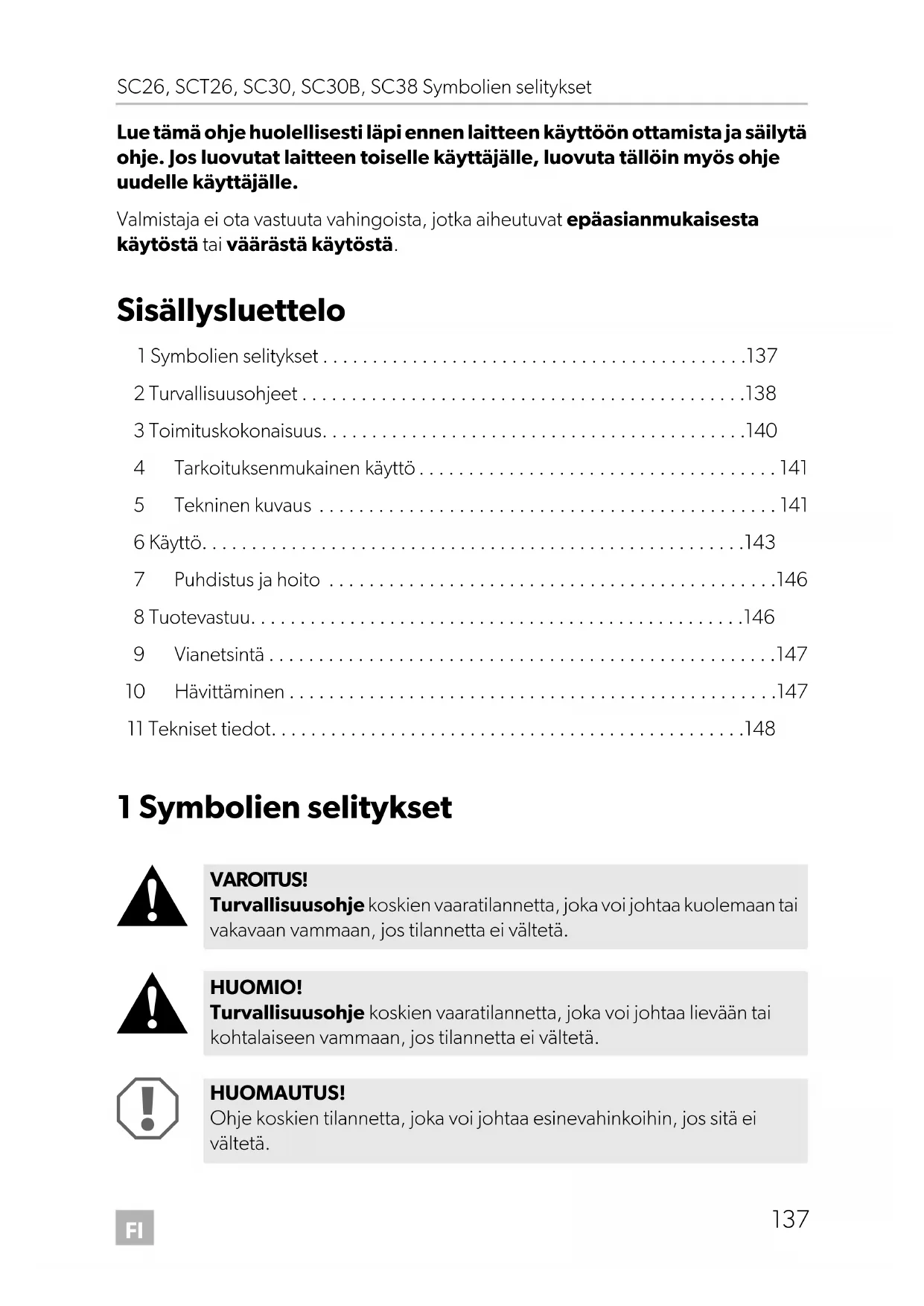

• Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje. Jos luovutat laitteen toiselle käyttäjälle, luovuta tällöin myös ohje uudelle käyttäjälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitykset p. 137
• 2 Turvallisuusohjeet p. 138
• 3 Toimituskokonaisuus p. 140
• 4 Tarkoituksenmukainen käyttö p. 141
• 5 Tekninen kuvaus p. 141
• 6 Käyttö p. 143
• 7 Puhdistus ja hoito p. 146
• 8 Tuotevastuu p. 146
• 9 Vianetsintä p. 147
• 10 Hävittäminen p. 147
• 11 Tekniset tiedot 1 Symbolien selitykset p. 148

VAROITUS! Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä. HUOMIO! Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei vältetä. HUOMAUTUS! Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 137 Mittwoch, 19. Juni 2019 8:51 20FI Turvallisuusohjeet SC26, SCT26, SC30, SC30B, SC38

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. Sähköiskusta johtuva hengenvaara

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuute- tun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.

• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasianmukai- sista korjauksista saattaa aiheutua huomattavia vaaroja. Terveysriski

• Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaa- tima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opas- tettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.

• Lapset eivät saa leikkiä laitteella.

• Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.

• 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita jääkaappiin että noutaa tuotteita sieltä. Räjähdysvaara

• Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta. OHJE Tuotteen käyttöä koskevia lisätietoja. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 138 Mittwoch, 19. Juni 2019 8:51 20FI SC26, SCT26, SC30, SC30B, SC38 Turvallisuusohjeet

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Sähköiskusta johtuva hengenvaara

• Irrota laite verkosta – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen Terveysriski

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS! Vaurioitumisvaara

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.

• Liittäkää laite vain seuraavalla tavalla: – toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan – toimituskokonaisuuteen kuuluvalla AC-liitäntäjohdolla vaihtovirtaverkkoon

• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.

• Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.

• Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

2.2 Laitteen käyttöturvallisuus

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Sähköiskusta johtuva hengenvaara

• Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia. Terveysriski

• Lämpötila laitteen lokeroissa voi nousta huomattavasti, mikäli ovi on pitkään auki.

• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintar- vikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 139 Mittwoch, 19. Juni 2019 8:51 20FI Toimituskokonaisuus SC26, SCT26, SC30, SC30B, SC38

• Säilytä raakaa lihaa ja kalaa laitteen sisällä tarkoitukseen sopivissa astioissa, jotta raaka liha ja kala eivät joudu kosketuksiin muiden elintar- vikkeiden kanssa ja jotta niistä ei tipu nestettä muiden elintarvikkeiden päälle.

• Jos laite jää pitkäksi aikaa tyhjilleen: – Kytke laite pois päältä. –Sulata laite. – Puhdista ja desinfioi laite. – Jätä laitteen ovi auki, jotta laitteen sisälle ei muodostu hometta.

HUOMAUTUS! Vaurioitumisvaara

• Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.

• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.

• Ylikuumenemisvaara! Varmista aina, että kylmälaitteen kaikilla neljällä sivulla on vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin. Älä sijoita kylmälaitetta suljettuihin tiloihin tai alueille, joissa ilma ei virtaa tai virtaa vain hyvin vähän.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.

• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.

• Älkää upottako laitetta koskaan veteen.

• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. 3 Toimituskokonaisuus Määrä Nimitys1 Sähkökäyttöinen kylmälaukku1 Käyttöohje SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 140 Mittwoch, 19. Juni 2019 8:51 20FI SC26, SCT26, SC30, SC30B, SC38 Tarkoituksenmukainen käyttö

4 Tarkoituksenmukainen käyttö Kylmälaite sopii elintarvikkeiden jäähdyttämiseen (SC26, SCT26, SC30, SC30B, SC38) ja lämmittämiseen (vain SC30, SC30B, SC38). Jäähdytys- ja lämmityskäyttö voidaan valita kytkimen avulla (vain SC30, SC30B, SC38). Laitteen voi liittää seuraavasti:

• SC26: jännitteeseen 12 Vg

• SCT26: jännitteeseen 12 Vg tai jännitteeseen 24 Vg

• SC30, SC30B, SC38: jännitteeseen 12 Vg tai jännitteeseen 230 Vw Kylmälaite on tarkoitettu sisäkäyttöön ja vastaaviin käyttötarkoituksiin, esim.

• kauppojen, toimistojen ja muiden työpaikkojen henkilöstökeittiöihin

• hotellien, motellien ja muiden majoituspaikkojen vieraskäyttöön

• pitopalvelu- ja tukkukauppakäyttöön Laite sopii myös camping-käyttöön. Laitetta ei saa asettaa alttiiksi sateelle.

5 Tekninen kuvaus Kylmälaukku sopii liikkuvaan käyttöön. Se pystyy jäähdyttämään tuotteita maks. 18 °C ympäristön lämpötilaa kylmemmiksi ja pitämään ne kylminä (SC26, SCT26, SC30, SC30B, SC38) tai lämmittämään ne maks. 65 °C:een (SC30, SC30B, SC38). Jäähdytys on kulumaton peltier-jäähdytys, jonka lämmönpoisto hoidetaan tuuletti- mella. HUOMIO! Terveysriski! Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkei- den tai lääkkeiden vaatimuksia, joita haluat jäähdyttää SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 141 Mittwoch, 19. Juni 2019 8:51 20FI Tekninen kuvaus SC26, SCT26, SC30, SC30B, SC38

Vain SC30, SC30B, SC38 Valitse toimintatilakytkimellä (kuva 2 5, sivulla 3) haluttu tila (Cold = jäähdytys; Hot = lämmitys). Kun kylmälaite on liitettynä vaihtovirtaverkkoon, sitä voidaan käyttää kahdessa erilai- sessa toimintatilassa:

• ECO-tila: kylmälaite kuluttaa vähemmän energiaa

• MAX-tila: kylmälaite saavuttaa maksimijäähdytystehon Haluttu jäähdytysteho valitaan jäähdytystehosäätimellä (kuva 2 6, sivulla 3): ➤ Käännä jäähdytystehosäädintä myötäpäivään suurentaaksesi jäähdytystehoa. Maksimijäähdytystehon saat kääntämällä jäähdytystehosäädintä myötäpäivään niin pitkälle kuin se menee (asento ”MAX”). ➤ Käännä jäähdytystehosäädintä vastapäivään pienentääksesi jäähdytystehoa. Kytke kylmälaite pois päältä kääntämällä jäähdytystehosäädintä vastapäivään niin pit- källe kuin se menee (asento ”OFF”). Kun kylmälaite on liitetty DC-pistorasiaaan, jäähdytystehoa ei voi säätää. Kohta – kuva 2, sivulla 3 Nimitys 1 Virransyötön USB-liitäntä 2 Tasavirtaliitäntäjohto 3 Vaihtovirtaliitäntäjohto 4 Tuuletusaukot 5 Toimintatilakytkin 6 Jäähdytystehosäädin 7 Kantokahva SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 142 Mittwoch, 19. Juni 2019 8:51 20FI SC26, SCT26, SC30, SC30B, SC38 Käyttö

• Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi laitetta paikalleen.

• Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse. HUOMIO! Terveysriski! Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa. HUOMAUTUS! Vaurioitumisvaara!

• Huolehdi siitä, että kylmälaitteessa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

• Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.

• Huomioi, että kylmälaukku tarvitsee kunnon tuuletuksen, jotta sen synnyttämä lämpö pääsee poistumaan. Muutoin laitteen asianmukaista toimintaa ei voida taata. Erityisesti tuuletusaukkoja ei saa peittää. OHJE

• Puhdista uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös kap. ”Puhdistus ja hoito” sivulla 146).

• Kylmälaitteen sisään voi muodostua muutama vesipisara, jos se jäähtyy pidemmän aikaa. Tämä on tavallista, koska ilman kosteus kondensoituu vesipisaroiksi, kun lämpötila kylmälaitteessa alenee. Kylmälaite ei ole rikki. Pyyhi se tarvittaessa kuivalla liinalla.

• Kansi on salvattu, kun kahva on käännetty taakse tai kylmälaitetta kannetaan. Voit avata kannen vain, kun kahva on käännettynä eteen. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 143 Mittwoch, 19. Juni 2019 8:51 20FI Käyttö SC26, SCT26, SC30, SC30B, SC38

6.1 Vinkkejä energian säästämiseen

• Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

• Jos haluat paremman energiatehokkuuden ja rajoitetun jäähdytystehon kylmälaitteellesi, käytä kylmälaitteen ECO-toimintoa.

• Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä.

• Älkää avatko kylmälaitetta tarpeettoman usein.

• Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

6.2 Pyörien asennus (vain SC38)

➤ Asenna pyörät kylmälaitteeseen kuvan esittämällä tavalla (kuva 3, sivulla 4).

6.3 Kylmälaitteen käyttö tasavirralla

➤ Aseta kylmälaite tukevalle alustalle. ➤ Liitä tasavirtaliitäntäjohto ajoneuvon tasavirtapistorasiaan. ✓ Kylmälaite alkaa jäähdyttää tai lämmittää sisätilaansa. ➤ Vedä tasavirtaliitäntäjohto irti kylmälaitteen poistamiseksi käytöstä.

6.4 Kylmälaitteen käyttö vaihtovirralla (vain SC30,

SC30B, SC38) ➤ Aseta laite tukevalle alustalle. ➤ Liitä vaihtovirtaliitäntäjohto vaihtovirtaverkkoon. ➤ Käännä jäähdytystehosäädin (kuva 2 6, sivulla 3) haluamaasi asentoon. OHJE Huomaa, että sytytyksen täytyy mahdollisesti olla virransyöttöä varten päällä, kun kylmälaite liitetään ajoneuvon tasavirtapistorasiaan. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 144 Mittwoch, 19. Juni 2019 8:51 20FI SC26, SCT26, SC30, SC30B, SC38 Käyttö

➤ Työnnä toimintatilakytkin (kuva 2 5, sivulla 3) asentoon ”Cold” (jäähdytys) tai ”Hot” (lämmitys) kylmälaitteen kytkemiseksi päälle. ✓ Kylmälaite alkaa jäähdyttää tai lämmittää sisätilaansa.

6.5 Sisätlan jakaminen (vain SC38)

Voit jakaa kylmälaitteen sisätilan seuraavalla tavalla (kuva 4, sivulla 4):

• Ei verkkojakajaa (A): Kumpaakin kylmälokeroa jäähdytetään tai lämmitetään aktii- visesti.

• Avoin verkkojakaja (B): Suurta kylmälokeroa jäähdytetään tai lämmitetään aktiivi- sesti. Pientä kylmälokeroa jäähdytetään tai lämmitetään vähemmän.

• Suljettu verkkojakaja (C): Suurta kylmälokeroa jäähdytetään tai lämmitetään aktii- visesti. Pientä kylmälokeroa jäähdytetään tai lämmitetään vain passiivisesti.

➤ Asenna verkkojakaja kuvassa esitetyllä tavalla (kuva 5, sivulla 5).

6.6 USB-liitäntä jännitteensyöttöä varten

Voit käyttää USB-liitäntää (kuva 2 1, sivulla 3) pienlaitteiden (esim. matkapuhelinten ja MP3-soitinten) lataamiseen. USB-liittimen käyttäminen ei vaikuta jäähdytystehoon.

Menettele seuraavasti (kuva 2, sivulla 3): ➤ Liitä kylmälaitteen tasavirtapistoke (2) tai vaihtovirtapistoke (3) syöttöjännitteeseen. ➤ SC30, SC30B, SC38: Käännä jäähdytystehosäädin (6) asentoon ”MAX”. ➤ Yhdistä laitteesi USB-liittimeen (1). OHJE Asenna reunalista myös silloin, kun käytät kylmälaitetta ilman verkkojakajaa, jotta kannet sulkeutuvat oikein. HUOMAUTUS! Varmista, että USB-liitäntään liitetty laite soveltuu käyttöön 5 V:n jännitteellä / 500 mA:n virralla. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 145 Mittwoch, 19. Juni 2019 8:51 20FI Puhdistus ja hoito SC26, SCT26, SC30, SC30B, SC38

➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan. 8 Tuotevastuu Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi. Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,

• valitusperuste tai vikakuvaus. VAROITUS! Sähköiskusta johtuva hengenvaara Irrota laite verkosta aina ennen puhdistusta ja huoltoa. HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.

• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta. SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 146 Mittwoch, 19. Juni 2019 8:51 20FI SC26, SCT26, SC30, SC30B, SC38 Vianetsintä

9 Vianetsintä 10 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. Häiriö Mahdollinen syy RatkaisuehdotusLaite ei toimi (pistoke on paikallaan).Ajoneuvon tasavirtapis-torasiassa ei ole jänni-tettä.Useimmissa ajoneuvoissa virran täytyy olla päällä, jotta tasavirtapistorasia saa jännitettä.Vaihtovirtapistorasiassa ei ole jännitettä.Kokeile toista pistorasiaa.Sisätuuletin tai jäähdy-tyselementti on rikki.Vain valtuutettu asiakaspalveluliike voi korjata vian.Käytettäessä tasavirtapis-torasiassa:Laite ei toimi, vaikka ajoneuvon virta on kytketty virta-avaimella päälle.Tasavirtapistorasian kehys on likainen. Tämän vuoksi sähköinen kontakti on heikko.Jos pistoke lämpenee tasavirtapisto-rasiassa hyvin lämpimäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mahdollisesti koottu oikein.Tasavirtapistokkeen sulake on palanut.Vaihda tasavirtapistokkeen (kuva 6 1, sivulla 5) sulake vastaavaan sulakkeeseen.Ajoneuvon sulake on palanut.Vaihda ajoneuvon tasavirtapistorasian sulake (yleensä 15 A) (noudata ajoneu-von käyttöohjeita). SC26-SCT26-SC30-SC38_OPM_EMEA16.book Seite 147 Mittwoch, 19. Juni 2019 8:51 20FI Tekniset tiedot SC26, SCT26, SC30, SC30B, SC38

11 Tekniset tiedot CoolFun SC26 CoolFun SCT26Tuotenro: 9600000484 9600000485 Liitäntäjännite: 12 Vg 12/24 Vg Tehonkulutus: 47 W 47 W (12 Vg) 55 W (24 Vg)Jäähdytysteho: maks. 18 °C alle ympäristölämpötilanBruttotilavuus: 25 l 26 lHyötytilavuus 24 l 25 lIlmastoluokka: NYmpäristön lämpötila: 16 ... 32 °C Mitat (L x K x S), mm: 396 x 296 x 395 396 x 296 x 395 Paino: n. 3,7 kg n. 4,0 kgTarkastus/sertifikaatti:

CoolFun SC30 CoolFun SC30B CoolFun SC38 Tuotenro: 9600000486 9600024482 9600000487 Liitäntäjännite: 12 Vg 220 – 240 Vw, 50/60 Hz Tehonkulutus 12 Vg, jäähdytystila: 12 Vg, lämmitystila: 47 W 39 W 230 Vw, jäähdytystila: 230 Vw, lämmitystila: maks. 55 W 39 W Jäähdytysteho: maks. 18 °C alle ympäristölämpötilan Lämmitysteho: 65 °C Luokka: Muu lokero Energiatehokkuus- luokka: A++ Energiankulutus: 66 kWh/vuosi Bruttotilavuus: 30 l 38 l Hyötytilavuus 29 l 37 l Ilmastoluokka: ST Ympäristön lämpötila: 16 ... 38 °C Melupäästöt: 39 dB Mitat (L x K x S), mm: 396 x 296 x 445 565 x 391 x 295 Paino: n. 4,3 kg n. 5,4 kg Tarkastus/sertifikaatti:
