KÄYTTÖOHJE K 7.450 Kärcher

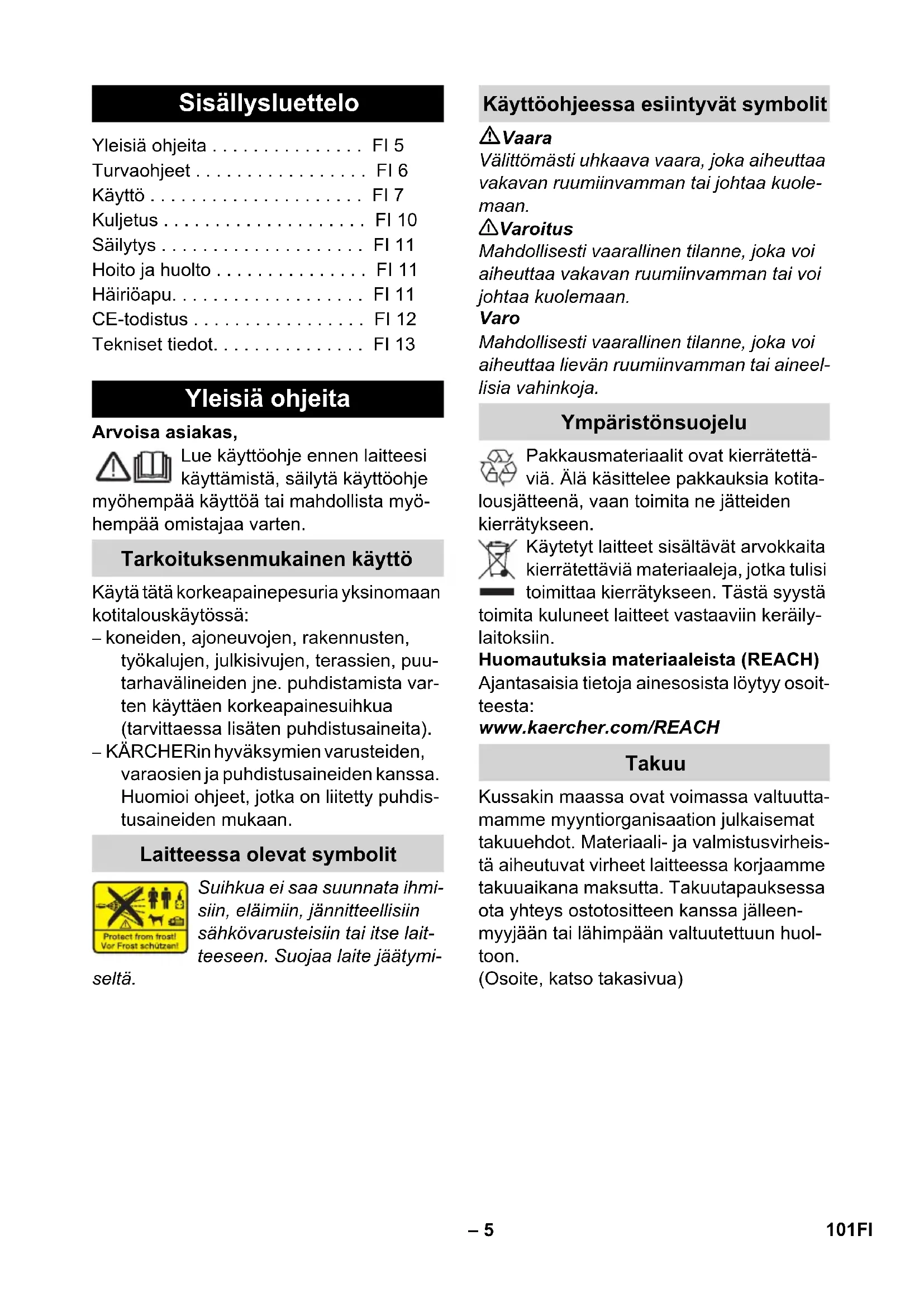

dB(A) 972 100 SVSuomi – 5 Arvoisa asiakas, Lue käyttöohje ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myö- hempää omistajaa varten. Käytä tätä korkeapainepesuria yksinomaan kotitalouskäytössä: – koneiden, ajoneuvojen, rakennusten, työkalujen, julkisivujen, terassien, puu- tarhavälineiden jne. puhdistamista var- ten käyttäen korkeapainesuihkua (tarvittaessa lisäten puhdistusaineita). – KÄRCHERin hyväksymien varusteiden, varaosien ja puhdistusaineiden kanssa. Huomioi ohjeet, jotka on liitetty puhdis- tusaineiden mukaan. Suihkua ei saa suunnata ihmi- siin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse lait- teeseen. Suojaa laite jäätymi- seltä. Vaara Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuole- maan. 몇 Varoitus Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. Varo Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineel- lisia vahinkoja. Pakkausmateriaalit ovat kierrätettä- viä. Älä käsittelee pakkauksia kotita- lousjätteenä, vaan toimita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräily- laitoksiin. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. (Osoite, katso takasivua) Sisällysluettelo Yleisiä ohjeita . . . . . . . . . . . . . . . FI 5 Turvaohjeet . . . . . . . . . . . . . . . . . FI 6 Käyttö . . . . . . . . . . . . . . . . . . . . . FI 7 Kuljetus . . . . . . . . . . . . . . . . . . . . FI 10 Säilytys . . . . . . . . . . . . . . . . . . . . FI 11 Hoito ja huolto . . . . . . . . . . . . . . . FI 11 Häiriöapu. . . . . . . . . . . . . . . . . . . FI 11 CE-todistus . . . . . . . . . . . . . . . . . FI 12 Tekniset tiedot. . . . . . . . . . . . . . . FI 13 Yleisiä ohjeita Tarkoituksenmukainen käyttö Laitteessa olevat symbolit Käyttöohjeessa esiintyvät symbolit Ympäristönsuojelu Takuu 101FI– 6 Vaara Älä koskaan tartu märillä käsillä virta- pistokkeeseen. Älä ota laitetta käyttöön, jos verkkojohto tai laitteen tärkeät osat, esim. korkea- paineletku, suihkupistooli (-kahva) tai turvalaitteet ovat vaurioituneet. Tarkasta aina ennen käyttöä, että säh- kökaapeli ja verkkopistoke ovat ehjät. Anna valtuutetun huollon/sähköalan ammattilaisen välittömästi vaihtaa vau- rioitunut sähkökaapeli. Tarkasta korkeapaineletkun kunto aina ennen käyttöä. Vaihda vaurioitunut kor- keapaineletku välittömästi. Käyttö räjähdysalttiilla alueilla on kiellet- ty. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Epäasianmukaisesti käytettyinä kor- keapainesuihkut voivat olla vaarallisia. Suihkua ei saa suunnata ihmisiin, eläi- miin, aktiivisiin sähkövarusteisiin tai itse laitteeseen. Älä suuntaa korkeapainesuihkua mui- hin ihmisiin tai itseesi vaatteiden tai kenkien puhdistamiseksi. Älä ruiskuta esineitä, jotka sisältävät terveydelle haitallisia aineita (esim. as- besti). Korkeapainesuihku voi vaurioittaa ajo- neuvon renkaita/renkaiden venttiilejä, jolloin ne saattavat puhjeta. Ensimmäi- nen merkki siitä on renkaan värin muut- tuminen. Vaurioituneet ajoneuvon renkaat/ renkaiden venttiilit ovat hen- genvaarallisia. Pidä puhdistuksessa vä- hintään 30 cm suihkutusetäisyys! Räjähdysvaara! Älä suihkuta mitään palavia nesteitä. Älä koskaan ime liuotinpitoisia nesteitä tai laimentamattomia happoja tai liuotti- mia! Niihin kuuluvat esim. bensiini, vä- rinohennusaineet tai polttoöljy. Ruiskutussumu on erittäin herkästi syt- tyvää, helposti räjähtävää ja myrkyllistä. Älä käytä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syö- vyttävät laitteessa käytettyjä materiaa- leja. 몇 Varoitus Verkkojohdon ja jatkojohdon liittimen on oltava vesitiiviitä, eivätkä ne saa maata vedessä. Tarkoitukseen sopimattomat jatkojoh- dot voivat olla vaarallisia. Käytä ulkona vain tarkoitukseen hyväksyttyjä ja vas- taavasti merkittyjä jatkojohtoja, joissa on riittävä johdon poikkileikkaus.

Kelaa jatkojohto aina kokonaan kaape- likelalta. Korkeapaineletku, varusteet ja liittimet ovat tärkeitä laitteen turvallisuudelle. Käytä vain valmistajan suosittelemia korkeapaineletkuja, varusteita ja liitti- miä. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joiden aistit, fyysiset tai henkiset kyvyt ovat rajoittu- neet. Lapset tai perehtymättömät henkilöt ei- vät saa käyttää laitetta. Lapsia on valvottava sen varmistami- seksi, että he eivät leiki laitteen kanssa. Käyttäjän on käytettävä laitetta tarkoi- tuksenmukaisesti. Käyttäjä on huomioi- tava paikalliset olosuhteet ja työskennellessään laitteen kanssa huo- mioitava ympäristössä oleskelevat hen- kilöt. Älä käytä laitetta, jos läheisyydessä on muita henkilöitä, joilla ei ole asianmu- kaista suojavarustusta. Käytä sopivia suojavaatteita ja suojala- seja takaisin ruiskuvalta vedeltä tai lial- ta suojaamiseksi. Varo Pitempien käyttötaukojen aikana pää- kytkin/laitekytkin kytketään pois tai verkkopistoke irrotetaan. Laitetta ei saa käyttää alle 0 °C lämpö- tiloissa. Turvaohjeet 102 FI– 7 Pidä lakattujen pintojen puhdistuksessa vähintään 30 cm suihkutusetäisyys vaurioiden välttämiseksi. Älä koskaan jätä laitetta valvomatta niin kauan kuin se on käytössä. Kiinnitä huomiota siihen, että verkko- tai jatkojohtoja ei vahingoiteta eikä vaurioi- teta ajamalla yli, puristamalla tai kisko- malla. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä reunoil- ta. Kaikkien työalueella olevien sähköä johtavien osien on oltava suojatut ruis- kutusvedeltä. Laitteen liittäminen on sallittu ainoas- taan sähköliitäntään, joka on sähkö- asentajan asentama standardin IEC 60364 mukaan. Liitä laite vain vaihtovirtaan. Jännitteen on oltava sama kuin laitteen tyyppikil- vessä ilmoitettu jännite. Suosittelemme turvallisuussyistä, että laitetta käytetään aina vikavirtasuoja- kytkimen (maks. 30 mA) kautta. Puhdistustöitä, joissa syntyy öljynpitois- ta jätevettä, esim. moottorinpesu, alus- tanpesu, saa suorittaa vain pesupaikoissa, joissa on öljyn erottimet. Tämä laite on kehitetty puhdistusainei- den käyttöön, jotka laitteen valmistaja toimittaa tai suosittelee. Muiden puhdis- tusaineiden tai kemikalioiden käyttö voi haitata laitteen turvallisuutta. Varo Turvalaitteet on tarkoitettu loukkaantumisil- ta suojaamiseksi, niitä ei saa muuttaa eikä ohittaa. Laitekytkin estää laitteen tahattoman käyt- tämisen. Lukitus lukitsee suihkupistoolin liipaisimen ja estää täten laitteen tahattoman käynnis- tymisen Ylivuotoventtiili estää sallitun käyttöpai- neen ylittymisen. Kun suihkupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisi- mesta vedetään, kytkee painekytkin taas pumpun päälle. Varo Varmista ennen laitteen jokaista käyttämis- tä tai laitteeseen kohdistuvaa toimenpidet- tä, että laite seisoo kantavalla alustalla tukevasi paikallaan. – Kun laite asetetaan vaakasuoralle alus- talle, sen seisontavakavuus on taattu. Laitteen toimituslaajuus on kuvattu pakka- uksessa. Tarkasta purkaessasi laitetta pak- kauksesta pakkauksen sisällön täydellisyys. Ota yhteys jälleenmyyjään, jos varusteita puuttuu tai havaitset kuljetusvahinkoja. Tämä käyttöohje kuvaa etusivulla esitetty- jen painepesurien perusmallit. Tässä käyttöohjeessa kuvataan maksimi- varustus. Mallien varustetaso vaihtelee, katso kuvaus laatikon kyljestä. Katso kansisivuilla olevia kuvia! 1 Tulovesiliitäntä 2 Suodattimella varustettu vesiliitäntä 3 Laitekytkin „0/OFF“ / „I/ON“ 4 Korkeapaineletku 5 Puhdistusaineen annostelusäädin 6 Pidike pistoolille 7 Korkeapaineletkun kela 8 Kuljetuskahva 9 Letkukelan 10 Plug 'n' Clean -puhdistusainepullon säi- lytyspaikka puhdistusaineliitännällä 11 Lisävarusteiden säilytyspaikka 12 Valinnainen Verkkoliitäntäjohdon säilytyskoukku Turvalaitteet Laitekytkin Suihkupistoolin lukitus Ylivirtausventtiili painekytkimellä Edellytykset seisontavakavuudelle Käyttö Toimitus Laitekuvaus 103FI– 8 13 Valinnainen Verkkojohdon automaattinen kelaus 14 Verkkojohto, jossa on verkkopistoke 15 Plug 'n' Clean -puhdistusainepullo sul- kutulpalla 16 Pyörät 17 Suihkupistooli 18 Suihkupistoolin lukitus 19 Paina painiketta korkeapaineletkun ir- roittamiseksi suihkupistoolista 20 Pesuharja 21 Suihkuputki ja Pyörivä pistesuutin 22 Paineensäädöllä (Vario Power) varus- tettu suihkuputki Erikoisvarusteet laajentavat laitteesi käyt- tömahdollisuuksia.Tarkempia tietoja saat KÄRCHER -myyjäliikkeeltäsi. Kiinnitä laitteen mukana irtonaisena tulleet osat laitteeseen ennen käyttöönottamista. Kuva Aseta alempi pidike reikään ja työnnä eteenpäin, se lukkiutuu kuuluvasti pai- kalleen. Kuva Aseta ylempi pidike paikalleen ja paina alas vasteeseen asti. Valinnainen Kuva Kiinnitä ylempi säilytyskoukku. Kiinnittämiseen tarvitaan 2 mukana toimi- tettua ruuvia ja ristipää-ruuvitaltta PH 2. Kuva Pistä molemmat puhdistusaineletkut liittimiin. Aseta annostelusäädin paikalleen ja kiinnitä 2 ruuvilla. Kuva Kelaa korkeapaineletku letkukelalle. Kuva Työnnä kelalla olevan korkeapainelet- kun vapaa pää annostelusäätimessä olevien aukkojen lävitse. Kuva Pistä koljetuskahva paikalleen, pistä pultit reikiin ja kiristä kiinni. Kuva Paina lyhyen korkeapaineletkun liitin- nippa messinkiseen liittimeen, kunnes se napsahtaa kuuluvasti lukitukseen. Kokeile liitoksen pitävyys korkeapaine- letkusta vetämällä. Kuva Pistä korkeapaineletku niin syvälle suihkupistooliinkäsiruiskupistooliin, että kuulet sen napsahtavan lukitukseen. Huomautus: Huomioi liitinnipan oikea suuntaus. Kokeile liitoksen pitävyys korkeapaine- letkusta vetämällä. 몇 Varoitus Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman takaisinimusuojaa. Tällöin on käy- tettävä KÄRCHERin soveltuvaa takaisini- musuojaa tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista takaisinimusuo- jaa. Vesi, joka on valunut takaisinimusuo- jan lävitse, ei ole juomakelpoista. Varo Asenna järjestelmäerotin aine vedensyöt- töön, ei koskaan suoraan laitteeseen! Huomautus: Veden epäpuhtaudet voivat vahingoittaa korkeapainepumppua ja va- rusteita. Vahinkojen estämiseksi suositte- lemme käyttämään KÄRCHER- syöttövesisuodatinta (lisävaruste, tilausnu- mero 4.730-059). Noudata vesilaitoksen ohjeita. Liitäntäarvot katso tyyppikilpi/tekniset tie- dot. Käytä kaupasta saatavalla liittimellä va- Erikoisvarusteet Ennen käyttöönottoa Suihkupistoolin säilytyspidikkeen kiinnittäminen Verkkoliitäntäjohdon säilytyskoukun kiinnittäminen Puhdistusaineen annostelusäätimen kiinnittäminen Kuljetuskahvan kiinnittäminen Korkeapaineletkun liittäminen suihkupistooliin Vedensyöttö Vedensyöttö vesijohdosta 104 FI– 9 rustettua, kudosvahvistettua vesiletkua (ei kuulu toimitukseen). (halkaisija vä- hintään 1/2 tuuma tai 13 mm, pituus vä- hintään 7,5 m). Kuva Ruuvaa mukana toimitettu liitin laitteen vesiliitäntään. Liitä vesiletku laitteen liittimeen ja sitten vedensyöttöpisteeseen. Käyttämällä KÄRCHERin pohjaventtiilillä varustettua imuletkua (erityisvaruste, tila- usnumero 4.440-238) tämä korkeapaine- pesuri soveltuu pintavesien imemiseen esim. sadevesitynnyreistä tai lammista (katso maks. imukorkeus kohdasta Tekni- set tiedot). Täytä KÄRCHERin pohjaventtiilillä va- rustettu imuletku vedellä, kiinnitä letku laitteen vesiliittimeen ja ripusta letkun toinen pää sadevesitynnyriin. Poista ilma laitteesta ennen käyttöä. Kytke laite päälle Ilman liitettyä suihku- putkea ja anna sen käydä (kork. 2 mi- nuuttia), kunnes vesi tulee kuplimatta ulos ruiskusta. Kytke laite pois päältä ja liitä suihkuputki takaisin. Varo Yli 2 minuuttia kestävä kuivakäynti vahin- goittaa korkeapainepumppua. Jos laittee- seen ei muodostu painetta 2 minuutin sisällä, kytke laite pois ja toimi luvun "Apu häiriötapauksissa"ohjeiden mukaan. Kuva Pistä suihkuputki pistooliin ja kiinnitä paikalleen kiertämällä putkea 90°. Kuva Vedä korkeapaineletku kokonaan pois letkukelalta. Pidä tällöin vastaan kulje- tuskahvasta. Huomautus: Jos käsiveivi on varmis- tusasennossa, käännä se ensiksi ylös. Avaa vesihana kokonaan. Vedä verkkoliitäntäjohto kokonaan ulos kelalta. Liitä virtapistoke pistorasiaan. Kytke laite päälle "I/ON". 몇 Vaara Korkeapainesuuttimesta ulostuleva vesi- suihku saa aikaan suihkupistooliin vaikutta- van takaiskuvoiman. Ota tukeva asento ja pidä pistoolista ja suihkuputkesta tukevasti kiinni. Varo Varmista ennen puhdistuksen aloittamista, että painepesuri on tukevasti tasaisella alustalla. Käytä puhdistettaessa suojalase- ja ja suojavaatetusta. Vapauta suihkupistoolin liipaisin luki- tuksesta. Vedä liipaisimesta, laite käynnistyy. Huomautus: Kun ote liipaisimesta irrote- taan, kone pysähtyy. Järjestelmä pysyy korkeapaineisena Tarkoitettu yleisimpiin puhdistustehtäviin. Työpaine on säädettävissä portaattomasti välillä „Min“ ja „Max“. Päästä suihkupistoolin vipu irti. Kierrä suihkuputki haluamaasi asen- toon. Huomautus: Soveltuu töihin, joissa käyte- tään puhdistusaineita, kierrä suihkuputki tällöin asentoon „Mix“. Pinttyneen lian poistoon. Varo Älä puhdista autonrenkaita, maalipintoja tai arkoja pintoja kuten puuta likajyrsimella, vahingoittumisvaara. – Ei sovellu töihin, joissa käytetään puh- distusaineita. – Huomautus: Soveltuu töihin, joissa käytetään puhdistusaineita. Käytä kulloiseenkin puhdistustehtävään ai- noastaan KÄRCHER puhdistus- ja hoitoai- neita, koska ne on kehitetty erityisesti laitteessasi käytettäväksi. Muiden puhdis- tus- ja hoitoaineiden käyttäminen voi johtaa Veden ottaminen avoimista säiliöistä Käyttöönotto Käyttö Paineensäädöllä (Vario Power) varustetu suihkuputki Suihkuputki ja Pyörivä pistesuutin Pesuharja Työskentely puhdistusaineita käyttäen 105FI– 10 laitteen nopeampaan kulumiseen ja takuun raukeamiseen. Pyydä lähempiä tietoja KÄRCHER erikoisliikkeestäsi tai suoraan Kärcheriltä. Puhdistusaineita koskeva huomautus: Näille laitteille voi ostaa yleisimmät KÄR- CHER-puhdistusaineet jo käyttövalmiina sulkutulpallisissa Plug 'n' Clean -puhdistus- ainepulloissa. Näin sinun ei tarvitse tehdä vaivalloisia jälleentäyttöjä. Kuva Poista Plug 'n' Clean -puhdistusainepul- lon tulppa ja paina puhdistusainepullo aukko alaspäin puhdistusaineliittimeen. Kuva Säädä puhdistusaineliuoksen käyttö- määrää puhdistusaineen annostelu- säätimellä. Käytä paineensäädöllä (Vario Power) varustettua suihkuputkea. Kierrä suihkuputki asentoon „Mix“. Huomautus: Tällöin laitetta käytettäes- sä vesisuihkuun lisätään puhdistusai- neliuosta. Huomautus: Tarvittaessa myös pesuhar- joja voi käyttää puhdistusaineilla suoritetta- vaan puhdistamiseen. Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua). Huuhdo irrotettu lika pois korkeapaine- suihkulla. Päästä suihkupistoolin vipu irti. Lukitse suihkupistoolin liipaisin. Pidempien työtaukojen (yli 5 minuuttia) ajaksi laite on lisäksi kytkettävä pois päältä „0/OFF“. Varo Irrota korkeapaineletku suihkupistoolista tai laitteesta vain, kun järjestelmässä ei ole painetta. Vedä Plug 'n' Clean -puhdistusainepullo pidikkeestä ja sulje tulpalla. Aseta pullo pidikkeeseen säilytettäväksi 180 ° käännettynä. Päästä suihkupistoolin vipu irti. Kytke laite pois päältä "0/OFF". Sulje vesihana. Paina suihkupistoolin vipua järjestel- mässä vielä olevan paineen laskemi- seksi ulos. Irrota laite vedensyötöstä. Varo: Irrotettaessa syöttö- tai korkea- paineletkua käytön jälkeen, liittimistä voi purkautua ulos lämmintä vettä. Lukitse suihkupistoolin liipaisin. Vedä verkkopistoke irti. Varo Onnettomuuksien tai vammojen välttämi- seksi, huomioi laitetta kuljetettaessa sen paino (katso Tekniset tiedot). Vedä laitetta kuljetuskahvasta. Ennen kuljetusta makuullaan: Vedä Plug 'n' Clean -puhdistusainepullo pi- dikkeestä ja sulje tulpalla. Varmista laite siirtymisen ja kaatumisen varalta. Suositeltavat puhdistusmenetelmät Käytön keskeytys Käytön lopetus Kuljetus Kuljetus käsin Kuljetus ajoneuvoissa 106 FI– 11 Varo Onnettomuuksien tai vammojen välttämi- seksi, huomioi säilytyspaikkaa valittaessa laitteen paino (katso Tekniset tiedot). Pysäytä laite tasaiselle pinnalle. Kierrä käsiveiviä vastapäivään ja kelaa korkeapaineletku kokonaan letkukelal- le. Pistä suihkupistooli suihkuputkineen suihkupistoolin säilytyspitimeen. Kuva Kokoa verkkoliitäntäkaapeli, korkeapai- neletku ja varusteet laitteeseen. Valinnainen Nykäise hieman verkkoliitäntäjohtoa. Verkkoliitäntäjohto kelautuu automaat- tisesti kelalle. Jos säilytys on pitempiaikaista, esim talven ajaksi, huomioi lisäksi luvussa Hoito olevat ohjeet. Varo Suojaa laite ja varusteet jäätymiseltä. Pakkanen rikkoo laitteen ja lisävarusteet, jos niistä ei ole poistettu kaikkea vettä. Va- hinkojen välttämiseksi: Veden poistaminen laitteesta täydelli- sesti: Irrota suihkuputki pistoolista. Kytke laite päälle (I/ON) ja paina suih- kupistoolin vipua, kunnes vettä ei enää tule vettä ulos (n. 1 min.). Kytke laite pois päältä. Säilytä laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa. Vaara Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pisto- rasiasta. Ennen pitempää varastointia, esim. talvel- la: Kuva Vedä suodatin ulos vesiliitännästä latta- pihtiä käyttäen ja puhdista sihti juokse- vassa vedessä. Laitetta ei tarvitse huoltaa. Käytä vain alkuperäisiä KÄRCHER-vara- osia. Varaosaluettelo löytyy tämän käyttö- ohjeen lopusta. Pienemmät häiriöt voit itse poistaa seuraa- van yhteenvedon avulla. Epäselvissä tapauksissa käänny valtuute- tun asiakaspalvelun puoleen. Vaara Kytke laite pois päältä ennen kaikkia hoito- ja huoltotöitä ja vedä virtapistoke irti pisto- rasiasta. Vain valtuutettu asiakaspalvelu saa suorit- taa korjaustyöt ja sähköisiin rakenneosiin kohdistuvat työt. Vedä suihkupistoolin vivusta, laite käynnistyy. Tarkasta, onko tyyppikilvessä ilmoitettu jännite sama kuin virtalähteen jännite. Tarkasta, onko verkkojohto vaurioitu- nut. Tarkasta suihkuputken säätö. Ilmaa laite. Kytke laite päälle Ilman liitettyä suihku- putkea ja anna sen käydä (kork. 2 mi- nuuttia), kunnes vesi tulee kuplimatta Säilytys Laitteen säilytys Suojaaminen pakkaselta Hoito ja huolto Hoito Huolto Varaosat Häiriöapu Laite ei toimi Laitteeseen ei tule painetta 107FI– 12 ulos ruiskusta. Kytke laite pois päältä ja liitä suihkuputki takaisin. Tarkasta vedensaanti Vedä suodatin ulos vesiliitännästä latta- pihtiä käyttäen ja puhdista sihti juokse- vassa vedessä. Syy: Jännite on pudonnut liian matalaksi, johtuen heikosta sähköverkosta tai jatko- johdon käytöstä. Vedä laitetta päälle kytkettäessä ensin suihkupistoolin liipaisimesta, aseta sit- ten laitekytkin asentoon „I/ON“. Korkeapainesuuttimen puhdistus: Pois- ta suuttimen reiän likaantumat neulan avulla ja huuhtele reikää edestäpäin ve- dellä. Tarkasta veden tulomäärä. Laitteen vähäinen epätiiviys on teknii- kasta johtuvaa ja normaalia. Jos epätii- viys on suurempaa, ota yhteys valtuutettuun asiakaspalveluun. Käytä paineensäädöllä (Vario Power) varustettua suihkuputkea. Kierrä suihkuputki asentoon „Mix“. Tarkasta puhdistusaineen annostelu- säätimen asetus. Tarkasta, että puhdistusaineen imulet- ku ei ole nurjahtanut. Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 2011/06/01 Laite ei käynnisty, moottori murisee Suuret paineenvaihtelut Laite ei ole tiivis Laite ei ime puhdistusainetta CE-todistus Tuote: korkeapainepesuri Tyyppi: 1.168-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2004/108/EY 2000/14/EY Sovelletut harmonisoidut standardit EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) Mitattu: 89 Taattu: 93 CEO Head of Approbation 108 FI– 13 Oikeus teknisiin muutoksiin pidätetään! Tekniset tiedot K 7.300 K 7.400 K 7.410 K 7.450 K 7.400 CH Sähköliitäntä Jännite V

1~50 Liitosjohto kW 3,0 2,2 Suojausluokka IP X5 Kotelointiluokka I Verkkosulake (hidas) A 16 10 Vesiliitäntä Tulopaine (maks.) MPa 0,6 Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/min 11 Maks. alkuimukorkeus m 1,0 Suoritustiedot Työpaine MPa 15 13 Maks. sallittu paine MPa 16 16 Syöttömäärä, vesi l/min 9,2 8,2 Syöttömäärä, puhdistusaine l/min 0 - 0,3 Käsiruiskupistoolin takaiskuvoima N 22 19 Mitat ja painot Korkeus mm 972 Pituus mm 407 Leveys mm 447 459 447 459 Paino, käyttövalmiina varusteineen kg 22,4 23,2 24,4 24,4 21,2 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo Epävarmuus K m/s

FIN Kärcher OY Yrittäjäntie 17 01800 Klaukkala
