Tuotetyyppi	Keittiön liesituuletin
Merkki	Samsung
Malli	NK24M5070BS
Käyttöversiot	Imu (ulkoilman poisto) tai suodatin (kierrätys)
Pienin turvaetäisyys (sähköliesi)	50 cm
Pienin turvaetäisyys (kaasu/yhdistelmäliesi)	65 cm
Sähkönsyöttö	220-240 V ~ 50 Hz
Imutehot	3 nopeutta + Boost (5 min, sitten automaattinen paluu huippunopeuteen)
Ohjaimet	Kosketusohjaimet
Valaistus	LED (pitkäikäinen, 90% energiansäästö)
Automaattinen sammutus (ajastin)	Kyllä: 20 min (matala), 15 min (keskitaso), 10 min (korkea)
Suodattimien kyllästymisilmaisin	Rasvasuodatin (T2 vilkkuu) ja hiilisuodatin (T3 vilkkuu, aktivoitavissa)
Rasvasuodatin	Metallinen, pestävä astianpesukoneessa tai käsin (kuukausittain)
Aktiivihiilisuodatin	Valinnainen (kierrätysversio), vaihdettava noin 4 kuukauden välein, ei pestävä
Liitäntähalkaisija	Sama kuin liitoslaipan (letkua ei toimiteta)
Ulkopinnan puhdistus	Kostea liina ja neutraali pesuaine, ei alkoholia tai hankausaineita
Turvallisuus	Irrota verkkovirta ennen huoltoa, älä liekitä liesituulettimen alla, älä käytä ilman suodatinta
Vaatimustenmukaisuusstandardit	EN/IEC 60335, EN/IEC 61591, EN 55014, jne.
Varaosat	Saatavilla Samsungin teknisen tuen kautta (LED-lamput, suodattimet, jne.)
Takuu	2 vuotta (vakioarvio)

Usein kysytyt kysymykset - NK24M5070BS SAMSUNG

Kuinka NK24M5070BS-liesituuletin asennetaan?

Varmista, että liesituulettimen ja keittotason välinen pienin etäisyys on vähintään (50 cm sähkö, 65 cm kaasu). Kiinnitä liesituuletin seinään tai kattoon mukana tulleilla tapilla (tarkista kiinnitysalustan lujuus). Liitä poistoilmaputki (imuversio) tai asenna hiilisuodatin (kierrätysversio). Kytke sähkövirta vasta asennuksen jälkeen.

Kuinka rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa (nopea alhaisen lämpötilan ohjelma). Irrota suodatin vetämällä jousikahvasta. Huom: astianpesukonepesu voi haalistaa suodatinta, mutta ei vaikuta sen tehoon.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin (käytetty kierrätysversiossa) on vaihdettava noin 4 kuukauden välein tai kun kyllästymisilmaisin vilkkuu (jos aktivoitu). Sitä ei voi puhdistaa eikä uudistaa. Vaihda se kiertämällä kiinnitysnupit irti ja poistamalla se, asenna sitten uusi suodatin kiinnittämällä se ensin takaa.

Mitä vilkkuvat merkkivalot ohjauspaneelissa tarkoittavat?

Jos T2-merkkivalo vilkkuu, rasvasuodatin on puhdistettava. Jos T3-merkkivalo vilkkuu (jos aktivoitu), hiilisuodatin on vaihdettava. Huollon jälkeen paina T1-painiketta pitkään sammuttaaksesi vilkkumisen (liesituuletin päällä).

Kuinka hiilisuodattimen kyllästymisilmaisin aktivoidaan tai deaktivoidaan?

Kun liesituuletin on sammutettu, paina samanaikaisesti ja pidä painikkeita T2 ja T3 painettuna. Aktivointi: T2 syttyy, sitten T3, ja äänimerkki kuuluu. Deaktivointi: toista toimenpide, T3 ja T2 vilkkuvat yhdessä, sitten vain T2, äänimerkki vahvistaa deaktivoinnin.

Voiko liesituuletinta käyttää ilman hiilisuodatinta?

Kyllä, jos liesituuletin on liitetty ulkoilman poistoon (imuversio). Tässä tapauksessa hiilisuodatin on poistettava. Jos käytät kierrätysversiota (ilman poistoa), hiilisuodatin on välttämätön ilman hajunpoistoon.

Kuinka automaattinen sammutus (ajastin) asetetaan?

Valitse ensin imuteho (matala, keski tai korkea). Paina sitten T5-painiketta (ajastin). Automaattinen sammutusaika riippuu nopeudesta: 20 min matala, 15 min keski, 10 min korkea. Liesituuletin sammuu automaattisesti tämän ajan jälkeen.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin, että liesituuletin on kytketty oikein ja sähkönsyöttö toimii (katkaisija). Jos pistoke on asennuksen jälkeen vaikeasti tavoitettavissa, varmista, että standardinmukainen katkaisija on asennettu. Jos ongelma jatkuu, ota yhteyttä Samsungin tekniseen tukeen. Älä yritä korjata itse.

Kuinka LED-lamput vaihdetaan?

Liesituuletin on varustettu sisäänrakennetuilla LED-lampuilla. Niiden käyttöikä on erittäin pitkä (jopa 10 kertaa pidempi kuin perinteisillä hehkulampuilla). Vian sattuessa vain Samsungin tekninen tuki voi vaihtaa ne. Älä yritä vaihtaa niitä itse.

Mitä tarvikkeita toimitetaan liesituulettimen mukana?

Liesituuletin toimitetaan useimpiin seiniin/kattoihin sopivien kiinnitystappien sekä metallisen rasvasuodattimen (asennettu) kanssa. Aktiivihiilisuodatinta ja poistoletkua ei toimiteta, vaan ne on ostettava erikseen tarvittaessa.

KÄYTTÖOHJE NK24M5070BS SAMSUNG

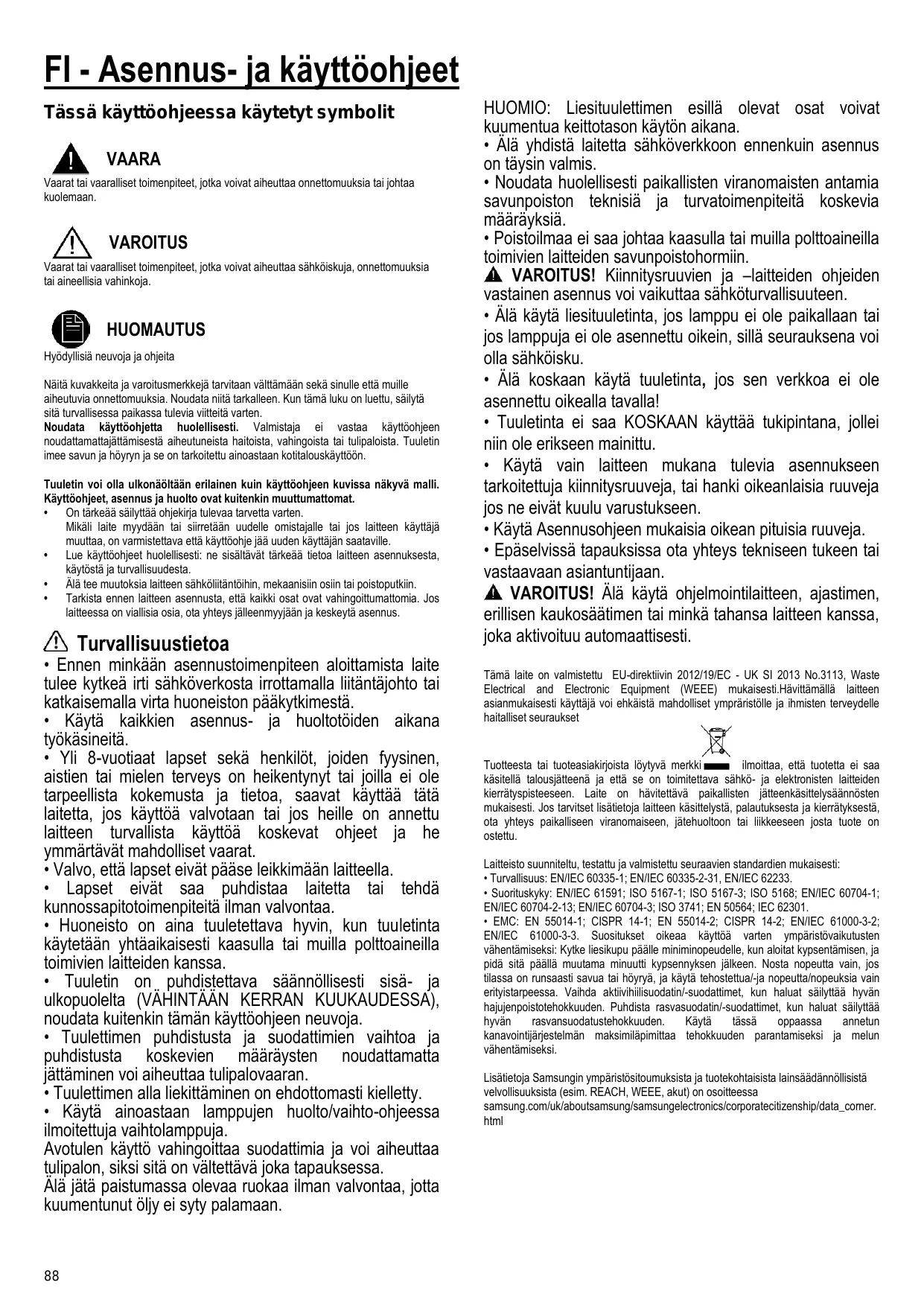

FI Asennus- ja käyttoohjeet

Montaja blasmadan once:

Fl - Asennus- ja käyttoohjeet

Tässä käytöohjeessa käytetyt symbolit

VAARA

Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa onnettamuksia tai johtaa kuolemaan.

VAROITUS

Vaarat tai vaaralliset toimenpiteit, jotka voivat aiheuttaa sahköiskuja, onnettouuksia tai aineellisia vahinkoja.

HUOMAUTUS

Hyödyllisä neuroja ja ohjeita

Näitä kuvakkeita ja varoitusmerkkejä tarvitaan välttämän sekä sinulle etta muille aiheutuvia onnettouuksia. Noudata niitta tarkalleen. Kun tamä luku on luettu, sailytä sitä turvallisessa paikassa tulevia viitteitä varten.

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajattämisesä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höryn ja se on tarkoitetu ainoastaan kotitalouskäytöön.

Tuuletin voi olla ulkonaöltään erilainen kuin käyttohjoen kuivissa nakyvä malli. Käyttohjeet, asennu ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttä ohjekirja tulevaa tarvetta varten.
  Mikäla laite mydän tai siirretäan uudelle omistajalle tai jos laitteen käytäjä muuttaa, on varmistettava etä käytööhje jäuuden käytäjan saataville.
• Lue käytöhjeet huolellisesti: ne sisälvät tärkeää tietaa laitteen asennuksesta, käytösta ja turvallisuudesta.
• Älä tee muutoksia laitteen sahkölitantöihin, mekaanisiin osin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, etta kaikki osat ovat vahingoittumattomia. Jos laitteessa on vialisia osia, ota yhteys jalleenmyyjän ja keskeytä asennus.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sahköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkasineita.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttaa tata laitetta, jos käyttoa valvotaan taiJos heille on annettu laitteen turvallista käyttoa koskevat ohjeet ja he ymmärṭāvāt mahdolliset vaarat.
• Valvo, etta lapset eivat pääse leikkimään laitteella.
• Lapset eivat saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteita ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetaan yhtaaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava saaannollisesti sisä- jaulkopuolelta (VAHINTÄAN KERRAN KUUKADESSA), noudata kuitenkin tämän kayttöohjeen neuvoja.
• Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettinen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.
  Avotulen käytö vahingoittaa suodattimia ja voi aiheuttta tulipalon, siksi sitä on välttetävä joka tapauksessa.
  Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason kayton aikana.

• Alä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteitä koskevia märäryksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
  VAROITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sahkoturvallisuuteen.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Alä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käytää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivat kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Alä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistetu EU-direktivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäista mahdolliset ympräristöle ja ihmister terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista lorytvva merkki ilmoittaa, etta tuotetta ei saa käsitellā talousjatteenà ja etta se on toimitettava sähko- je elektronisten laitteiden kierratyspisteeseen. Laite on havitettava paikallisten jäteenkasittelysaannosten mukaisesti. Jos tarviset lisatietoja laitteen käsittelysta, palautuksesta ja kierratyksestà, ota yhtes paikallseen viranomaiseen, jätehuoltoon tai likkeeseen josta tuote on ostetu.

Laitteisto suunniteltu, testatu ja valmistetu seuraavien standardien mukaisesti:
Turballus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Suoritskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käytöä varten ympäristövaikutusten vahentämiseksi: Kytke liesikupu pälle miniminopeudelle, kun aloitat kypsentamisen, ja pida sita paälla muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai hóryra, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vailha aktivihiisusuodatin/-suodattimet, kun haluat saïyttäa hyvän hajugenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat saïyttäa hyvän rasvansuodatustehokkuuden. Käytä tassä oppaassa annetun kanavointjärestelmän maksimilapimittaa tehokkuuden parantamiseksi ja melun vahentämiseksi.

Lisātietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllistä velvollisuuksista (esim. REACH, WEEE, akut) on osoitteessa

Tuuletin imee savun ja hóryn ja se on tarkoitettu ainoastaan kotitalouskäytöän.

Tuuletin on tarkoitetti käytetäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisailmaa kierrätten.

Imurimalli

Höry poistuu ulos liitoslaippaan kiinitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen.

Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Liītā liesituuletin poistoputkiin sekā seinān poistoaukkoihin, joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa (liitäntäliaipassa).

Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käytö aiheuttaa imutehon pienentymista ja meluisuuden huomattavan lisäyksen.

Kietaydtäan siten kaikesta vastuusta kyseissessa tapauksessa.

! Käytä mahdollisimman lyhytta putkea.
! Käytä putka, jossa on mahdollisimman vähän mutkia (max taivutus: 90^ )
! Alā tee suuria muutoksia putkiston alueella.

Suodattava malli

Suodatetusta ilmasta poistuu rasva ja pahat Hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta kaytetään tassā toimtamallissa, sihen on asennettava aktivihili lisasuudatinjärestelmä.

Asennus

• Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan valinen minimietäisyys on oltava vähintään 50cm sahköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sahkoliitäntä

Verkon jännitteen on oltava sama kuin tuulettinen sisäpuolella olevassa typpikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitta tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta siihen pääsee käsiki myös asennuksen jäldeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiki myös asennuksen jäldeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sahköverkosta, jos ylijännite kategoria on III, asennussäntöjen mukaisesti.

HUOMIO! Tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettinen sahkoverkoon ja tarkistat etta se toimii oikein.

Tuulettimessa on erityinen sahköjohto; jos johto rikkoutuu, pyydä uusi johto tekniseltä tuelta.

Asennus

Ennen asennuksen aloittamista:

Tarkista etta hankittu laite mahtuu sille varattuun paikkaan.
- Irrota aktivihilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso myös niitta koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan käytää suodatinversiona.
Tarkista, etta tuulettinen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaialia (esimerkiki ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on, ota ne pois ja säilytä ne.

Tuulettimessa on useimpin seina- ja kattomalleihin sopivat kiinnytulpat. On kutenkin välttämätontä kutsua asiantuntija tarkistamaan materiaialien sopivuus seina- ja kattomallin. Seinan/katon on oltava riitttavan tukeva kestaakseen tuulettimen painon.

Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisavarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivat kuulu toimitukseen ja jotka on ostettava erikseen.

Huolto

Puhdistus

Puhdistusta varten käyt YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa.

ALAKAYTAPUHDISTUKSESSA TYOKALUJA TAIVALINEITAI

Välta hankaavien tuotteiden käytöä. ALÄ KÄYTÄ ALKOHOLIA!

Kaikkien houltoon littyvien toimempiteiden aikana suojaa kädet tyokaseillä.

Rasvasuodatin

Kuva. 11-28

Se pidattä ruuanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhistettava kerran kuukaudessa miedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lampottilla ja lyhyell pelusohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suDatustehoon millaän tavalla.

Rasvasudatin irrotetaan vetamalla jousikahvasta.

Hiilisuodatin (ainoastaan suudatinversiosa)

Kuva.27

Imee ruoanlaitosta aiheutuvat epamiellyttavt Hajut.

Hilisuodatin kyllästyy ajanjaksossa, jonka pitus riippuu keittotason kayttötaoista ja rasvasuodattimen puhistuksen säännollisydda. Joka tapauksessa kasetti tulee vaitta joka neljäs kuukausi (tai kun suodattimien kyllastymä osoittava järestelma - mikä lømassa omistettavassa mallissa - osoittaa vaidhon tarpeellisuuden)

Sitä El voi pestä eikä käyttaa udestaan

Asennus

Kiinnitta aktivihiilisuodatin ensin takasostaaan tuulettimen metalliosaan ja sen jälkeen etupuolelta kahdella nupilla.

Purkaminen

Irrota aktivihiisuodatin kiertamällä 90^ nuppeja, joilla se on kiinnitety tuulettimeen.
Hilisusuadttimen hankkiminen

Hiilusuodatin voidaan hankkia huoltopalvelun verkosivuila tai Samsung-

huoltokeskuksista. Viittaa tän ohjekirjan viimeisellä sivulla annettuihin ohjeisiin.

Lamppujen ja/tai ohjauslaiteen vaihtaminen

Tuulettimessa on LED teknolegiaan perustuva valaistusjärestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.

Toiminta

Liesituulettimen toimintoen valitsemiseksi riittä, etta ohjausia hipaistaan:

T1. Imumoottorin ON/OFF -nappain
T2. Alhaisen imunopeuden (tehon) valintanappain

Rasvasuodattimen kyllästyksen osoitin

Kun se vikkuu, suorita rasvasuodattimen huolto; paina sitten pitkään nappainta T1 vikkumisen sammutamiseksi (liesituuletin tilassa ON).

T3. Keskimäräisen imunopeuden (tehon) valintanappain

Hiilusuodattimien kyllastyksen osoitin

Kun se vilkkuu, suorita hiilisuodattimen huolto, jos se on asennetu; paina sitten pitkään nappäintä T1 vilkumisen sammuttamiseksi (liesituuletin tilassa ON).

T4. Korkean imunopeuden (tehon) ja Boost-nopeuden valintanappain

Paina kerran korkean imunopeuden (tehon) valitsemiseksi (LED-valo palaa)

Paina viel kerran Boost-imunopeuden (tehon) valitsemiseksi (LED-valo vilkuu).

Huomautus: Boost-imunopeuden (tehon) kesto on noin 5 minuuttia, jonka jälkeen asetetaan

automaattisesti korkea imunopeus (teho).

T5. Automaattinen sommutusnappain (Timer):

Paina tātā nappäintä asettaaksesi imunopeuden (tehon) automaattisen sammutuksen:

Alhainen imunopeus (teho): 20 minuuttia

Keskimääräinen imunopeus (teho): 15 minuuttia

Korkea imunopeus (teho): 10 minuuttia

T6. Valaistuksen ON/OFF-nappain

Hiilisuodattimen kyllastymisen osoittimen kytkeminen pälle

Tämä osoitin on yleensä pois päältä. Sen kytkemiseksi päälle, toimi seuraavalla tavalla:

Liesituuletin sammuttuna, paina ja pidä painettuna pitkään ja samanaikaisesti nappaimä T2 ja T3: ensin käynistyy T2 ja sitten myös T3, ja lyhyt äänimerkki osoittaa sen kytkeytymisetä paälle.

Hillisuodattimen kyllastymisen LED-valon kytkeminen pois paälta: toista edellä kuvatu toimnpide, ensin vilkuvat T3 ja T2 sitten vilkuuu T2, ja lyhyt aänimerkki osoittaa sen kytkeytymisetä pois paälta.
