Tuotetyyppi	Ulkoinen NAS/USB-kiintolevy
Merkki	Buffalo
Malli	HD-CELU2 (DriveStation 2Share)
Mitat (Le x Sy x K)	156 x 174 x 45 mm
Paino	1 kg
Teho	100-240 V, 50/60 Hz, 24 W max (17 W keskim.)
Ethernet-siirtonopeus	10/100 Mbps
USB-siirtonopeus	480 Mbps (USB 2.0)

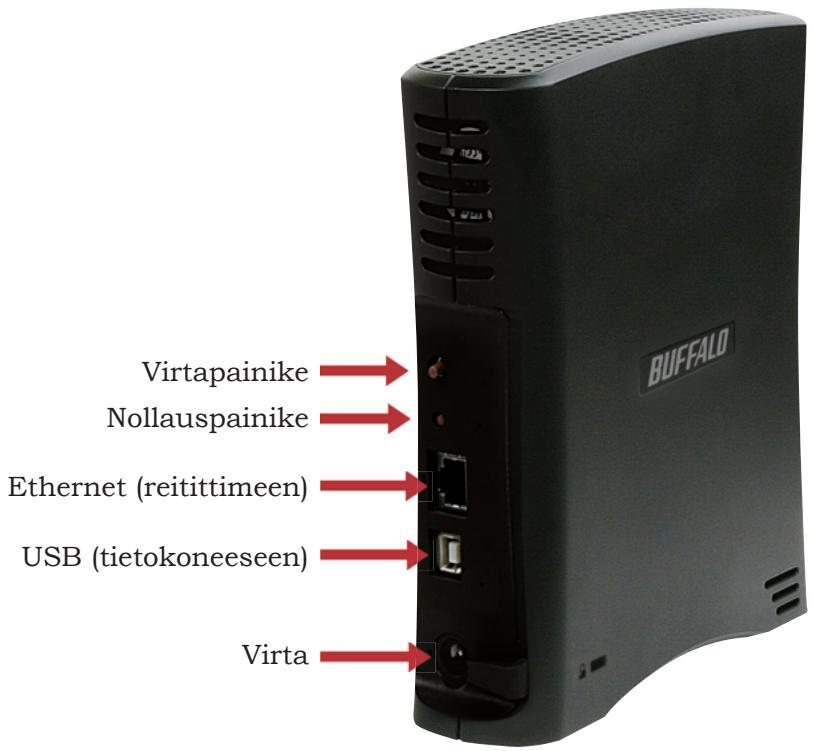

Liitännät	1 x RJ-45 Ethernet, 1 x USB 2.0 tyyppi B
Sisäinen kiintolevy	3,5 tuumaa SATA
Yhteensopivat käyttöjärjestelmät	Windows 2000, XP, Vista
Tärkeimmät ominaisuudet	Kaksoismoodi: USB (ulkoinen tallennus) ja LAN (NAS-verkko), tiedostojen jakaminen verkon kautta, tilanvaihtopainike
Pakkauksen sisältö	Kiintolevy, USB-kaapeli, Ethernet-kaapeli, virtalähde, asennus-CD, pikaopas, takuukortti
Huolto ja puhdistus	Irrota pistoke ennen puhdistusta; käytä pehmeää ja kuivaa liinaa; vältä kosteutta ja iskuja
Turvallisuus	Älä irrota pistoketta tiedonsiirron aikana; älä paina tilapainiketta siirron aikana; älä altista vedelle tai liialliselle kuumuudelle
Varaosat ja korjattavuus	Ei sovellettavissa (sinetöity tuote, ei käyttäjän vaihdettavia osia)
Yleiset tiedot	FCC-sertifiointi; valmistajan takuu mukana; monikielinen tekninen tuki (englanti, saksa, ranska, italia, espanja)

Usein kysytyt kysymykset - HD-CELU2 : DRIVESTATION 2SHARE BUFFALO

Kuinka vaihdetaan USB- ja LAN-tilojen välillä?

Paina Mode-painiketta ja pidä sitä painettuna muutaman sekunnin ajan, vapauta sitten. LED vaihtaa väriä: vihreä LAN-tila, punainen USB-tila. Tärkeää: älä koskaan paina tätä painiketta tiedonsiirron aikana.

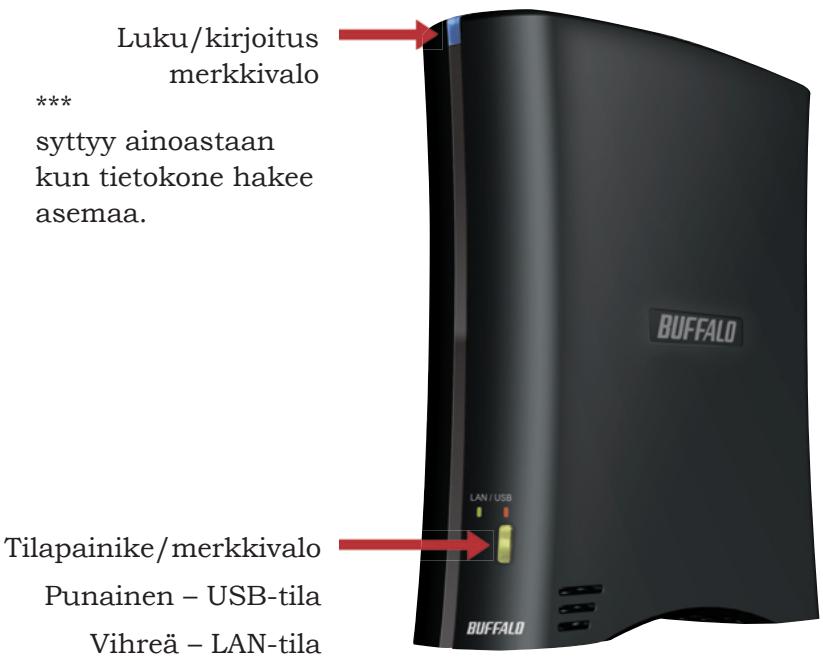

Mitä merkkivalon väri (vihreä/punainen) tarkoittaa?

Vihreä valo tarkoittaa, että levy on LAN-tilassa (NAS). Punainen valo tarkoittaa USB-tilaa (tavallinen ulkoinen levy). Jos valo vilkkuu, tietokone käyttää levyä.

Kuinka levy asennetaan Windowsissa?

Aseta DriveNavigator-asennus-CD asemaan. Ohjelma käynnistyy automaattisesti. Seuraa ohjattua toimintoa: valitse Install USB-yhteydelle tai Share data by LAN verkkoyhteydelle. Ohjattu toiminto opastaa ensin USB-tilassa, sitten LAN-tilassa.

Voinko käyttää levyä ilman asennus-CD:tä?

Jos olet hukannut CD:n, voit ladata ohjelmiston Buffalon verkkosivuilta. Ilman ohjelmistoa levy toimii vain perus USB-tilassa. LAN-tila vaatii mukana tulleen NAS-ajurin asentamisen.

Kuinka pääsen käsiksi levyyn verkkotilassa (LAN)?

Asennuksen jälkeen työpöydälle ilmestyy BrowseHD-CELU2-XXX -kuvake. Napsauta sitä päästäksesi suoraan levyn pääkansioon. Voit myös käyttää levyä Windowsin Resurssienhallinnan kautta syöttämällä levyn IP-osoitteen.

Mitkä ovat enimmäissiirtonopeudet?

USB 2.0 -tilassa nopeus on 480 Mbps. Ethernet-tilassa se on rajoitettu 100 Mbps (10/100 Base-T). Todellinen suorituskyky riippuu verkostasi ja kokoonpanostasi.

Onko levy yhteensopiva Macin kanssa?

Ohje mainitsee vain Windows 2000, XP ja Vista. Mac-yhteensopivuutta ei ole mainittu. USB-tilassa Mac saattaa tunnistaa levyn tavallisena levyasemana, mutta mukana tullut ohjelmisto on vain Windowsille. LAN-tilassa pääsy SMB:n kautta saattaa toimia.

Mitä tehdä, jos merkkivalo ei vaihda väriä?

Varmista, että levy on päällä (virtalähde kytketty). Pidä Mode-painiketta painettuna vähintään 5 sekuntia. Jos mitään ei tapahdu, irrota virtalähde, odota 10 sekuntia ja kytke se uudelleen. Jos ongelma jatkuu, ota yhteyttä Buffalon tukeen.

Voinko liittää levyn suoraan tietokoneeseen LAN-portin kautta?

Ei, levyn suoraa liittämistä tietokoneeseen Ethernet-portin kautta ei suositella. Levyn on oltava kytketty reitittimeen tai olemassa olevaan verkkoon toimiakseen LAN-tilassa. Suora yhteys ei toimi edes asennuksen jälkeen.

Voiko levy toimia NAS:na ilman reititintä?

Ei, NAS (LAN) -tila vaatii yhteyden lähiverkkoon reitittimen tai kytkimen kautta. Ilman verkkoa levyä voidaan käyttää vain USB-tilassa. NAS-käyttöä varten liitä se reitittimeen Ethernet-kaapelilla.

KÄYTTÖOHJE HD-CELU2 : DRIVESTATION 2SHARE BUFFALO

DriveStation
USB-kaapeli
- Ethernet-kaapeli
Verkkolaite
- DriveNavigator-asennus-CD
- Pika-asennusopas (tämä ohje)
Takuukortti

Huomaa: DriveStation voidaan liittää tietokoneeseen sekä Ethernet NAS- että ulkoisena USB-kiintolevynä samaan aikaan. Kun haluat vaihtaa tilasta toiseen, pidä tilapainike painettuna muutaman sekunnin ajan ja vapauta se sitten.

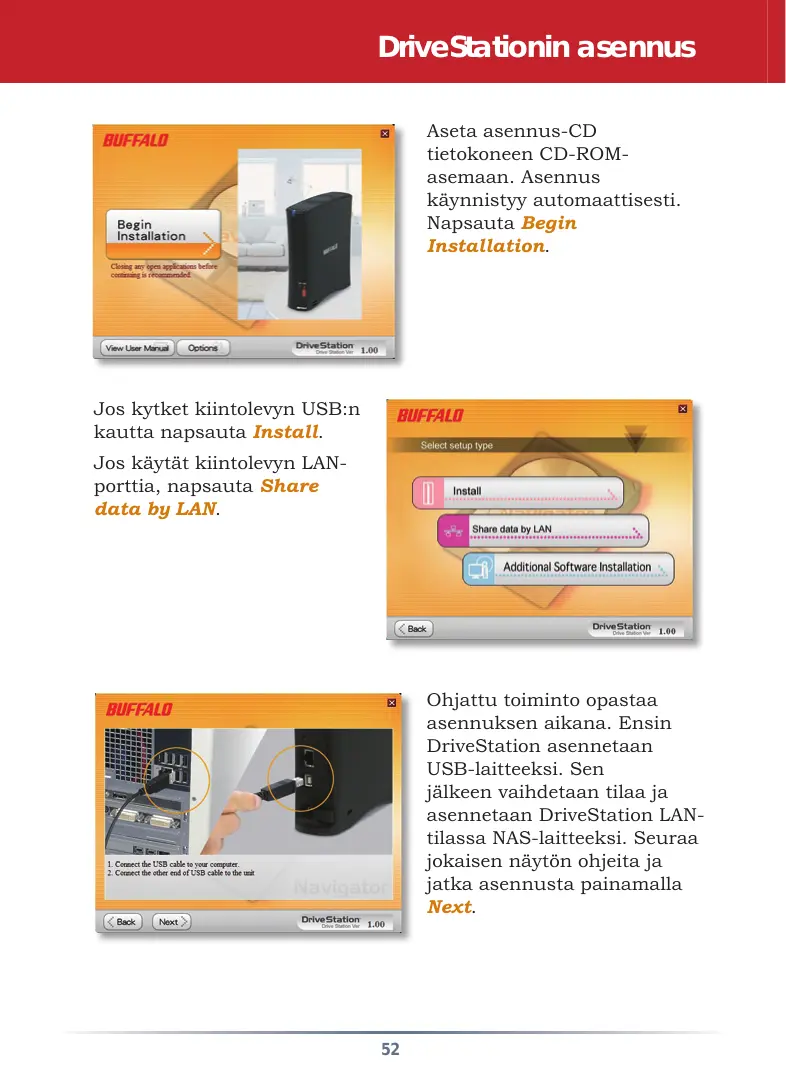

Aseta asennus-CD
tietokoneen CD-ROM
asemaan. Asennus
käynnistyy automaattisesti.
Napsauta Begin
Installation.

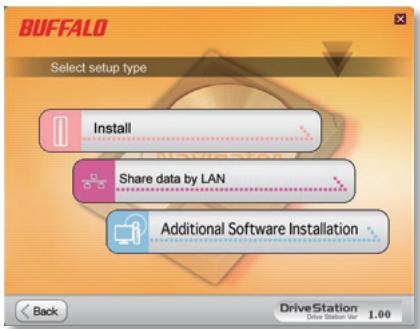

Jos kytket kiintolevyn USB:n kautta napsauta Install.

Jos kaytakiintolevyn LANporttia,napsauta Share data by LAN.

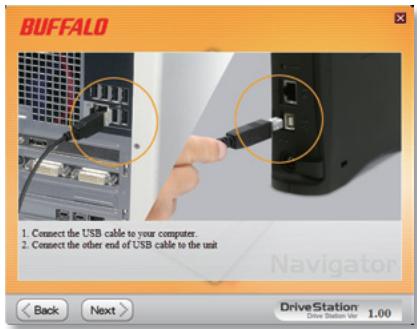

Ohjattu toiminto opastaa
asennuksen aikana. Ensin
DriveStation asennetaan
USB-laitteeksi. Sen
jälkeen vaihdetaan tilaa ja
asennetaan DriveStation LAN-
tilassa NAS-laitteeksi. Seuraa
jokaisen näytön ohjeita ja
jatka asennusta painamalla
Next.

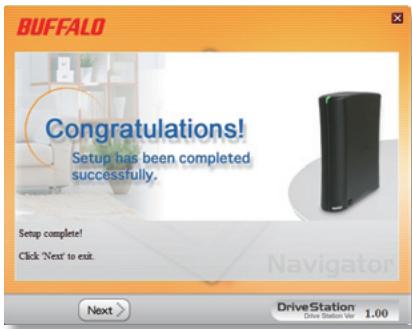

Kun asennus on suoritettu,
asennusikkuna voidaan sulkea.

Onnittelut! DriveStation on nyt käyttovalmis. Sivulla 6 on tietoja DriveStationin käytämisestä verkon LAN-asemana ja sivulla 7 on tietoja sen käytämisestä USB-asemana.

DriveStation-CD:llä oleva User Manual sisältaa lisää ohjeita ja maäritysvaihtoehtoja.

Tiedonsiirtonopeus:	10/100 Mb/s (Ethernet); 480 Mb/s (USB)
Kiintolevyt:	3,5” SATA
Ethernet-liitin:	RJ-45
USB-liitin:	USB 2.0
Virtalähde:	100-240 V 50/60 Hz
Käytöjärvestelmätuki:	Windows® 2000, XP, Vista™
Virrankulutus:	Enintään 24 W, keskimäärin 17 W
Mitat:	156 × 174 × 45 mm
Paino:	1 kg
Ympäristöolosuhteet:	5° - 35 °C; 20-80 % tiivistymätön

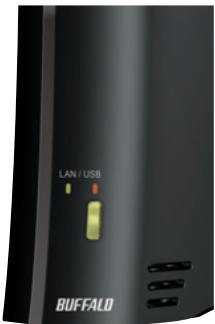

LAN-tilassa tilapainike palaa vihreäna. Jos se on punainen, paina sitä muutaman sekunnin ajan ja vapauta se sitten. Merkkivalo muuttuu vihreaksi.

Kun ohjattu asennustoiminto on suoritettu, työpöydällä on seuraava kuvake: BrowseHD-CELU2-XXX.

BrowseHD-CELU2-XXX-kuvakkeen napsautus LAN-tilassa vie suoraan DriveStation pääkansioon.

Huomio:
Liitä DriveStation reititttimeen tai olemassa olevaan verkkoon. Mikäli DriveStation liitetään suoraan PC: lle, et voi käyttaa sitä LAN-reitittimen kautta vaikka käynnistysohjelma on päättynyt.

USB-tilassa tilapainike palaa punaisena. Jos se on vihrea, paina sita mutaman sekunnin ajan ja vapauta se sitten. Merkkivalo muuttuu punaiseksi.

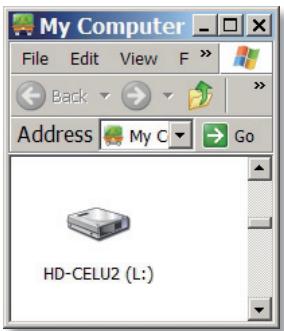

USB-tilassa DriveStation toimii
tavallisena ulkoisena USB
kiintolevyasemana. Sitä voidaan
käyttaa Omasta tietokoneesta. Se saa
OLEtusarvoisesti seuraavan vapaan
aseman kirjaimen sekä nimen
HD-CELU2.

Huomio:
ALÄ paina tilapainiketta (Mode)
tiedonsiirron aikana. Muussa
tapauksessa data voi korruptoitua tai
kadota PC:n konfiguroinnista riippuen.

FCC-variotus

Tāma tuote noudattaa FCC-saantöjen oasa 15. Käytöa koskevat seuraavat kaksi ehtoa: (1) Tāma laite ei saa aiheitta haitallisia hairiōita ja (2) tāmān laitteen tāytyy ottaa vastaan kaikkhāiriot, mukaan lukien hāiriot, jota saattavat aiheitta el-toivottua toimintaa.

Windows on Microsoft Corporationin reckisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
