KÄYTTÖOHJE KH 02 DOLBY PROLOGIC SURROUND SYSTEM EBENCH

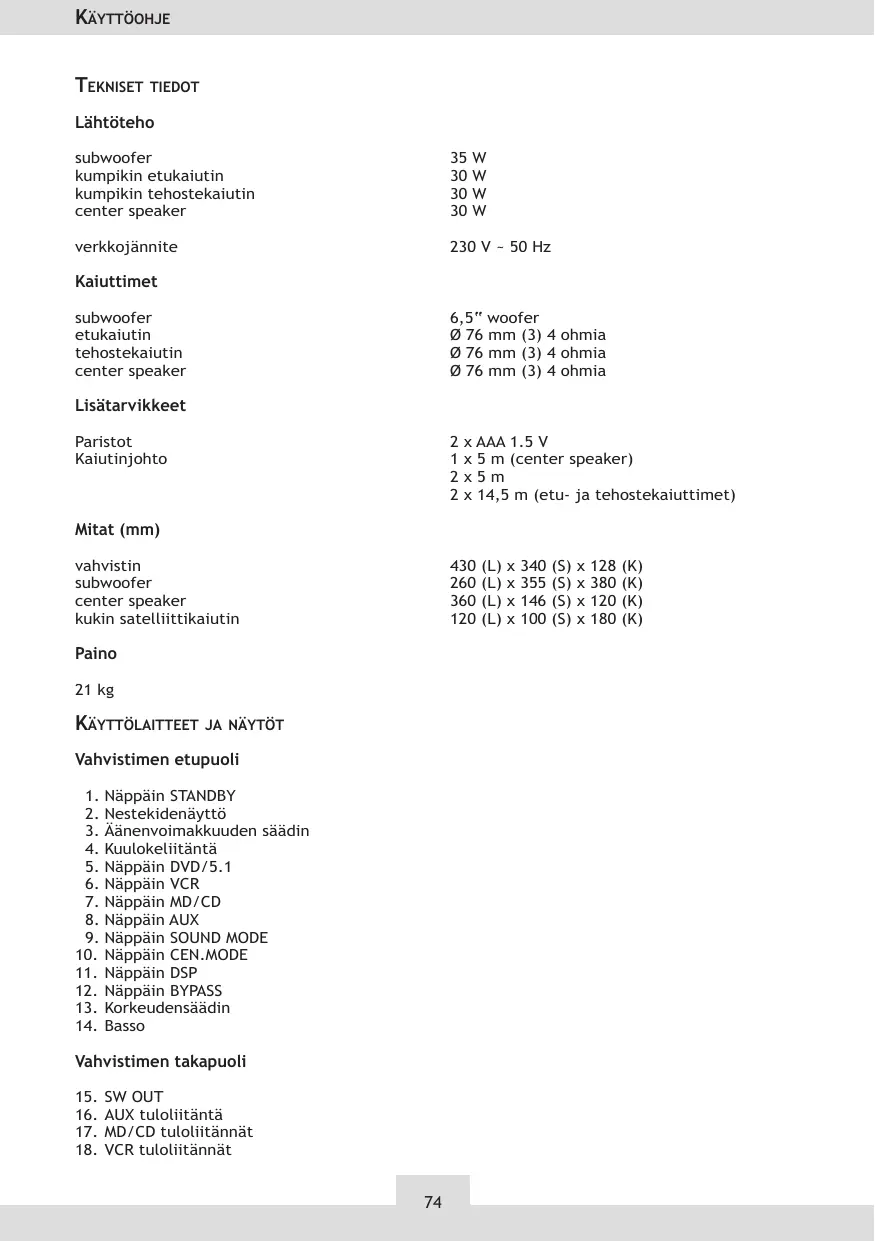

Vahvistimen etupuoli

Näppäin STANDBY Nestekidenäyttö Äänenvoimakkuuden säädin Kuulokeliitäntä Näppäin DVD/5.1 Näppäin VCR Näppäin MD/CD Näppäin AUX Näppäin SOUND MODE Näppäin CEN.MODE Näppäin DSP Näppäin BYPASS Korkeudensäädin Basso Vahvistimen takapuoli

SW OUT AUX tuloliitäntä MD/CD tuloliitännät VCR tuloliitännät

DVD/5.1 tuloliitännät video-tuloliitännät oikean etukaiuttimen liitäntä (FR) vasemman etukaiuttimen liitäntä (FL) oikean tehostekaiuttimen liitäntä (SR) vasemman tehostekaiuttimen liitäntä (SL) center speakerin liitäntä (CEN) verkkokytkin verkkoliitäntä Subwoofer etupuoli

28. nestekidenäyttö verkkokäyttö

kytkin auto on/off kytkin vaihe 0°/180° kaiutinsäädin signaalin tuloliitäntä verkkokytkin verkkoliitäntä Kauko-ohjaus

Näppäin STANDBY Näppäin Mute Näppäin DVD/5.1 Näppäin MD/CD Näppäin VCR Näppäin AUX Näppäin TEST Näppäin pää-äänenvoimakkuus plus (VOL +) Näppäin pää-äänenvoimakkuus miinus (VOL —) Näppäin balanssin asetus (BAL) Näppäin vasen balanssi (L +) Näppäin oikea balanssi (R +) Näppäin CH SET Näppäin VOL + Näppäin VOL — Näppäin SOUND MODE Näppäin CEN.MODE Näppäin SUR DELAY + Näppäin SUR DELAY — Näppäin DSP Näppäin BYPASS Onnittelemme! Olet tehnyt hyvät kaupat ostaessasi eBench:in high-tech-tuotteen! eBenchin dolby ProLogic surround KH 02 järjestelmä kehitettiin, jotta voisimme tarjota yhtä täydellisen äänivaikutelman kuin elokuvateatterissa ilman, että olohuoneesi täyttyisi tiellä olevista, rumista kaiutinlaatikoista. Kauniiden, pienien boxiensa ansiosta KH 02 on ihanteellinen surroundjärjestelmä sinunkin kotiisi. KH 02 tarjoaa todenmukaisen surround-äänen esim. DVD-soittimille, videonauhurille, televisiolle, videopeleille ja monille muille laitteille, joissa on 5.1 kanavalähtö tai digitaalinen dekooderi. Dolby ProLogic Dolby ProLogic tulkitsee dolby surroundiin koodattua ohjelmamateriaalia ja on käytännöllisesti katsoen asennettu jokaiseen kotiteatteri-audiojärjestelmään. Dolby ProLogic jakaa ohjelmama-

teriaalin stereoääneen alkuperäiseen neljään kanavaan - vasen, keski, oikea ja tehosteet. Varoitus- ja Turvaohjeita Lue tämä käyttöohje huolellisesti läpi ennen laitteen käyttöä ja säilytä se myöhempää käyttöä varten. Noudata kaikkia varoituksia ja varotoimenpiteitä tarkoin ja myös seuraavassa esitettyjä turvaohjeita. Huomio! Älä koskaan avaa laitteen tai komponenttien kuoria! Toimitus ei sisällä osia, joita käyttäjän olisi itse huollettava. Anna vain ammattitaitoisen henkilöstön huoltaa laite ja sen osat. Tämä varoitussymboli varoittaa käyttäjää laitteen vaarallisesta jännitteisyydestä. Tämä varoitussymboli antaa tärkeitä tuotteen käyttöohjeita. LAITTEEN

Surround Sound järjestelmän käyttöpaikan valinnassa tulee huomioida seuraava:

1. Pidä laite loitolla kuumista lähteistä, suoralta auringonvalolta ja lämmityslaitteista, joiden

ympäristölämpötila on enemmän kuin 60 º C. Laitteeseen voi muutoin ilmaantua vaurioita, joita ei voida korjata.

2. Laitteen käyttölämpötila on 5 º C ja enintään 35 º C välillä.

3. Vältä käyttämästä laitetta ja sen komponenttejä kosteissa ja pölyisissä tiloissa.

4. Aseta laite ja sen komponentit tärisemättömälle, tasaiselle ja vakaalle alustalle.

5. Varo! Älä altista laitetta ja sen komponentteja tippuvalle tai roiskuvalle vedelle! Älä aseta

nesteillä täytettyjä esineitä — kuten esim. maljakoita — laitteen päälle!

6. Laitteen ja sen komponenttien ilma-aukkoja ei saa peittää, koska ne voivat muuten ylikuumentua.

Virtalähde Noudata verkkovirtakäytössä ehdottomasti käyttöohjetta ja laitteessa ilmoitettuja teknisiä tietoja ja ohjeita.

Varo! Käytä vain mukanatoimitettua verkkojohtoa, muutoin on olemassa tulipalon tai sähköis kun vaara! Irrota verkkojohto pistorasiasta aina pistokkeesta vetämällä, älä vedä itse johdosta. Älä kosketa verkkojohtoa ja pistoketta koskaan kostein käsin; voit saada muutoin sähköiskun! Käsittele sähköjohtoja huolellisesti; älä taita tai likistä johtoja. Johtoja ei myöskään tule levittää lattialle siten, että niiden päälle voidaan astua. Huolehdi erityisesti johdosta, joka johtaa suoraan laitteesta pistorasiaan. Johdot ja pistokkeet, jotka eivät vastaa laitteessa ilmoitettua jännitettä, voivat aiheuttaa tulipalon ja sähköiskun. Mikäli laite poistetaan käytöstä pitemmäksi ajaksi, se tulisi irrottaa virtaverkosta. Laite ei ole jännitteetön, kun pistoke on vielä pistorasiaan liitettynä, vaikka laite olisikin kytketty pois päältä. LAITTEEN

Ohje: Seuraavat uuden eBench KH 02 Dolby Prologic kotiteatterijärjestelmän käyttöönottoa koskevat ohjeet koskevat lähinnä television liittämistä lähtölaitteeksi (esim. DVD:n, videoiden tai videopelien toisto). Jos haluat liittää muita laitteita (esim. hi-laitteita jne.), voit hyvin pitkälti toimia näiden ohjeiden mukaisesti. Mikäli olet epävarma, katso kyseisen laitteen käyttöohjetta. Ota uusi eBench KH 02 dolby-laitteesi varovasti ulos pakkauksesta. Säästä laatikko laitteen myöhempää kuljetusta tai varastointia varten. Pakkaukseen kuuluu seuraavat osat:

vahvistin subwoofer verkkojohtoineen center speaker etu-satelliittikaiutinta tehoste-satelliittikaiutinta Kauko-ohjaus

infrapuna-kauko-ohjain ja 2 paristoa Paristojen asettaminen kauko-ohjaimeen

Avaa kauko-ohjaimen takapuolella oleva paristolokero. Aseta molemmat mukana tulleet paristot sisään ja katso, että navat tulevat oikein päin. Sulje paristolokero. Kauko-ohjauksen ulottuvuus on noin 7 m. Kulman ei tule ylittää 30 astetta, kun suuntaat kauko-ohjaimen vahvistinta kohden. Ohje: Ota paristot ulos kauko-ohjaimesta, jos et käytä sitä pidempään aikaan. Kaiuttimien pystytys Ennen kuin yhdistät vahvistimen, center speakerin, etu- ja tehoste-kaiuttimet sekä signaalilähteen (-lähteet) subwooferiin, aseta kaiuttimet niin, että saat olohuoneessasi aikaan optimaalisen elokuvateatteri-äänivaikutelman. Toimi alla olevan piirroksen mukaisesti. Subwoofer tulisi sijoittaa huoneessa eteen lattialle. Se voidaan sijoittaa joko television läheisyyteen tai nurkkaan. Subwooferin takaseinän tulisi olla 10 - 15 cm etäisyydellä seinästä äänen oikean tasapainon aikaansaamiseksi ja käytössä syntyvän lämmön poisjohtamikseksi. Center Speaker tulisi sijoittaa suoraan television päälle tai sen alle ja suunnistaa suoraan pääkuuntelusuuntaan. Sillä on magneettinen varjostus, joten se ei vaikuta televisio-kuvaan. Molemmat etukaiuttimet tulisi sijoittaa huoneen vasemmalle ja oikealle sivulle, television ja pääkuuntelupaikan puoliväliin. Niiden tulisi sijaita ihanteellisessa tapauksessa istuvan kuuntelijan korvien korkeudella ja hyvin lähellä seinää tai jotain toista heijastavaa pintaa. Efektikaiuttimet voidaan sijoittaa suoraan kuuntelupaikan taakse tai huoneen takaseinään. Niiden tulisi sijaita pöydällä eli

80 - 120 cm korkeudella lattiasta.

Subwooferilla, etu- ja efektikaiuttimilla sekä Center Speakerillä on omat riippumattomat äänenvoimakkuussäätimensä, jotka voidaan säätää, etäisyydestä riippuen, kuuntelu-paikasta. Kun olet liittänyt kaikki järjestelmän komponentit, testaa efektikaiuttimien äänenvoimakkuus-

säätimen säätö, kunnes olet löytänyt vaatimuksiasi vastaavan Surround-äänivaikutelman. Takakaiuttimien äänenvoimakkuus on yleensä säädettävä vain kerran ja voidaan jättää sitten tälle säädölle, ellet muuta kaiuttimien paikkoja tai säädä Subwooferin, etukaiuttimien tai Center Speakerin äänenvoimakkuutta uudelleen. Eri osien liittäminen Ohje: Liittäessäsi satelliittikaiuttimia varmista, että subwoofer ei ole vielä liitetty verkkoon. Kytke kaikki laitteet pois päältä verkkokytkimestä, ennen kuin yhdistät ne. Luen jokaisen liitettävän laitteen käyttöohjeet huolellisesti läpi! Varmista, että jokainen pistoke on liitetty oikeaan paikkaan. Välttääksesi häiriöitä, älä kieputa liitosjohtoja verkkovirran johtoihin tai kaiutinjohtoihin. Center speaker, etukaiuttimet sekä tehostekaiuttimet liitetään mukana tulleilla johdoilla vahvistimeen.

1. Poista eristettä kaiuttimien johtojen molemmista päistä sopivalla työkalulla noin 4 mm.

Kierrä langan päät yhteen (katso alla olevaa kuvaa).

2. Liitä etummainen oikea kaiutin vahvistimen liitososaan, joka on merkitty FR:llä.

3. Liitä etummainen vasen kaiutin vahvistimen liitososaan, joka on merkitty FL:llä.

4. Liitä oikeanpuoleinen tehostekaiutin vahvistimen liitososaan, joka on merkitty SR:llä.

5. Liitä vasemmanpuoleinen tehostekaiutin vahvistimen liitososaan, joka on merkitty SL:llä.

6. Liitä center speaker vahvistimen liittimeen, joka on merkitty C:llä.

7. Varmista, että kaikki kaiutinjohdot ovat liitetty + ja — navat oikeinpäin. Väärinpäin olevat

liitännät vaikuttavat äänenlaatuun.

8. Liitä subwoofer vahvistimen SW OUT-pistorasiaan.

1. Varmista, että kaikki johdot on liitetty oikein.

2. Työnnä vahvistimen ja subwooferin pistoke seinäpistorasiaan ja aseta verkkokytkin asentoon

ON. Aseta sitten subwooferin takapuolella oleva AUTO POWER ON/OFF-kytkin asentoon ON. Paina vahvistimen STANDBY (valmius)-näppäintä.

3. Valitse vahvistimen etupuolella olevilla tai kaukosäätimen näppäimillä haluamasi äänentulo.

Standardina on DVD/5.1.

4. Säädä television äänenvoimakkuus minimiin.

5. Kytke haluamasi äänilähde (DVD-soitin, videonauhuri jne.) päälle.

6. Aseta äänentoistoväline (DVD, videokasetti jne.) paikoilleen ja aloita äänentoisto.

7. Säädä nyt pää-äänenvoimakkuus kaukosäätimen tai vahvistimen näppäimillä VOL +/—. Äänen

voimakkuuden taso näkyy vahvistimen näytöllä.

8. Säädä äänenkorkeus ja bassot vahvistimen TREBLE- tai BASS-säätimillä.

9. Mikäli tarpeen, säädä vasen- ja oikeabalanssi painamalla kaukosäätimen näppäimiä L+/R+.

Halutessasi esisäädetyt standardiarvot takaisin, paina kauko-ohjaimen näppäintä BAL. Näy töllä näkyy 00, kun balanssi on säädetty täysin keskikohtaan.

10. Paina kauko-ohjaimen CH SET-näppäintä valitaksesi kaiuttimen, jonka äänenvoimakkuutta

haluat säätää. Säädä sitten äänevoimakkuus näppäimellä CH VOL+/—. Dolby pro logicissa ja center modessa (CEN. MODE) voidaan säätää vain center speakeria ja etu- tai tehostekaiuttimia.

11. Säädä subwooferin äänenvoimakkuus laitteen takapuolella olevalla äänenvoimakkuuden säätimellä.

12. Omien huonetilojesi mukaan voit parantaa kotiteatteresi soundia kytkimellä PHASE 0°/180°.

Kokeile eri vaihtoehtoja 0° ja 180° välillä, mikä niistä antaa parhaimman äänentoiston juuri sinun kotiteatteriympäristössäsi.

13. DOLBY PROLOGIC-näppäimellä voit vaihtaa seuraavien tilojen välillä: dolby pro logic, dolby 3

stereo ja bypass. CEN.MODE-näppäimellä voit valita seuraavista tehosteista: NORMAL, PHAN TOM tai WIDE. Dolby 3 stereo-käytössä voit valita vain joko WIDE tai NORMAL. Mikäli dolby ProLogic on kytketty pois päältä, ei näitä säätöjä voi tehdä.

14. DSP-näppäimellä voit valita kuudesta eri äänenvirityksestä (rock, movie, music, hall, disco

ja pops). Jokaisella äänenvirityksellä on oma tyypillinen korkeiden, keski- ja bassoalueen äänien painotuksensa.

15. Jos haluat kaikki ääni- tai surround-tehosteet pois päältä, paina näppäintä BYPASS.

16. Jotta dolby pro logic-tilassa surroundsointi olisi mahdollisemman täydellinen, tulisi kaiutti

mien toistaa äänet hienoisella viiveellä. Optimaalinen viive riippuu yksilöllisesti jokaisen omista huonetiloista ja se voidaan säätää näppäimellä SUR DELAY +/—. Tällä toiminnolla viive säätyy 1 ms-askelin.

17. Painamalla TEST-näppäintä voidaan testata, ovatko kaikki kaiuttimet oikein liitetyt. Siinä

tapauksessa kuuluu matalaa rutinaa. Näyttö osoittaa testikanavan.

18. Paina MUTE (MYKKÄ), jos haluat äänen pois. Näyttö standby/mute muuttuu punaiseksi. Paina

näppäintä toisen kerran palataksesi normaalitilaan. VIAN KORJAAMINEN Mikäli järjestelmä ei toimi kunnolla, yritä poistaa vika seuraavien kohtien avulla, ennen kuin käännyt huoltoliikkeen puoleen. Vahvistin 4 Ongelma: Musiikkia stereoina kuunneltaessa vasen ja oikea kaiutin tuntuvat vaihtuneen. 4 Mahdollinen vika: Kaiuttimet on liitetty väärinpäin. 4 Korjaus: Vaihda kaiutinten liitokset tarpeen mukaan. 4 Ongelma: Kuuluu rutinaa tai suhinaa. 4 Mahdollinen vika: Laitteet ovat kotitalouskoneiden lähellä, jotka tuottavat sähkömagneettisia aaltoja, esimerkiksi loisteputket, moottorit tai ilmastointilaitteet jne. 4 Korjaus: Aseta laitteet mahdollisemman kauaksi sähkölaitteista, jotka tuottavat sellaisia häiriösignaaleja. 4 Ongelma: Sointi kuuluu vain yhdeltä kanavalta. 4 Mahdollinen vika:

1. Joku tulojohdoista ei ole yhdistetty;

2. Balanssin säädin on käännetty toiseen laitaan.

1. Liitä kaikki johdot oikein;

2. Aseta balanssin säädin keskiasentoon.

4 Ongelma: Kesken musiikin kuuntelun ääni säröilee tai häviää kokonaan, vaikka verkkokytkin on päällä. 4 Mahdollinen vika: Kaiutinjohdot ovat väärän liitännän vuoksi saaneet oikosulun. 4 Korjaus: Kytke virta pois päältä ja liitä kaiutinjohdot oikealla tavalla. 4 Ongelma: Televisiossa ei näy videokuvaa, vaikka tulovalintakytkin on asetettu asentoon DVD 5.1 tai VCR. 4 Mahdollinen vika: DVD-soittimen ja VCR-laitteen videomenoliitännät ovat vaihtuneet. 4 Korjaus: Kytke virta pois päältä ja liitä video-tuloliitännät oikein päin.

Subwoofer 4 Ongelma: Subwooferin bassoa ei kuulu. 4 Mahdollinen vika:

1. Automaattinen verkkokytkin ei ole päällä;

2. Subwoofer verkkoliitäntöineen ei yhdistetty vahvistimeen.

1. Kytke verkkokytkin päälle;

2. Liitä subwoofer mukana tulleella RCA-johdolla vahvistimen subwoofer-menoliitäntään.

Kauko-ohjaus 4 Ongelma: Kauko-ohjaus ei toimi. 4 Mahdollinen vika:

1. Paristot ovat tyhjentyneet;

2. Kauko-ohjain on liian kaukana vahvistimesta.

1. Vaihda uudet paristot;

2. Meine kauko-ohjaimen kanssa lähemmäksi vahvistinta, jotta olet varmasti infrapunavastaanottimen vastaanottoalueella.

Huomautus: DVD-levyt voivat sisältää katkelmia, joissa on erittäin korkeat äänenvoimakkuuden signaalitasot ja aiheuttaa siten vääristymiä, kun levyjä toistetaan suurimmalla äänenvoimakkuudella. Vähennä äänenvoimakkuutta tällaisten vääristymien ilmaantuessa. Jos käytät kaiuttimia vääristymillä pitempiä aikoja, se voi vahingoittaa kaiuttimet ja/tai vahvistimen. KUULOKEKÄYTTÖ Laita kuulokkeen pistoke (6,3 mm jakkipistoke) vahvistimen etupuolella olevaan kuulokepistorasiaan. Kaiuttimet kytkeytyvät automaattisesti pois päältä. PUHDISTUS Käytä kevyesti kostutettua liinaa ja mietoa astianpesuainetta. Älä käytä kemikaaleja, alkoholia, laimennusainetta tai muita liuotusaineita sisältäviä puhdistusaineita!

SELVITYS STANDARDINMUKAISUUDESTA Me, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, selvitämme, että tämä tuote täyttää kaikkien sovellettavien kansainvälisten turvallisuusstandardien, määräysten sekä EY-direktiivien vaatimukset. Laitetyyppi/tyyppi: KH 02 Bochum, 28.02.2003 Hans Kompernaß — toimitusjohtaja —
